BEDIENUNGSANLEITUNG ZHP 615 X ZANUSSI

INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE24

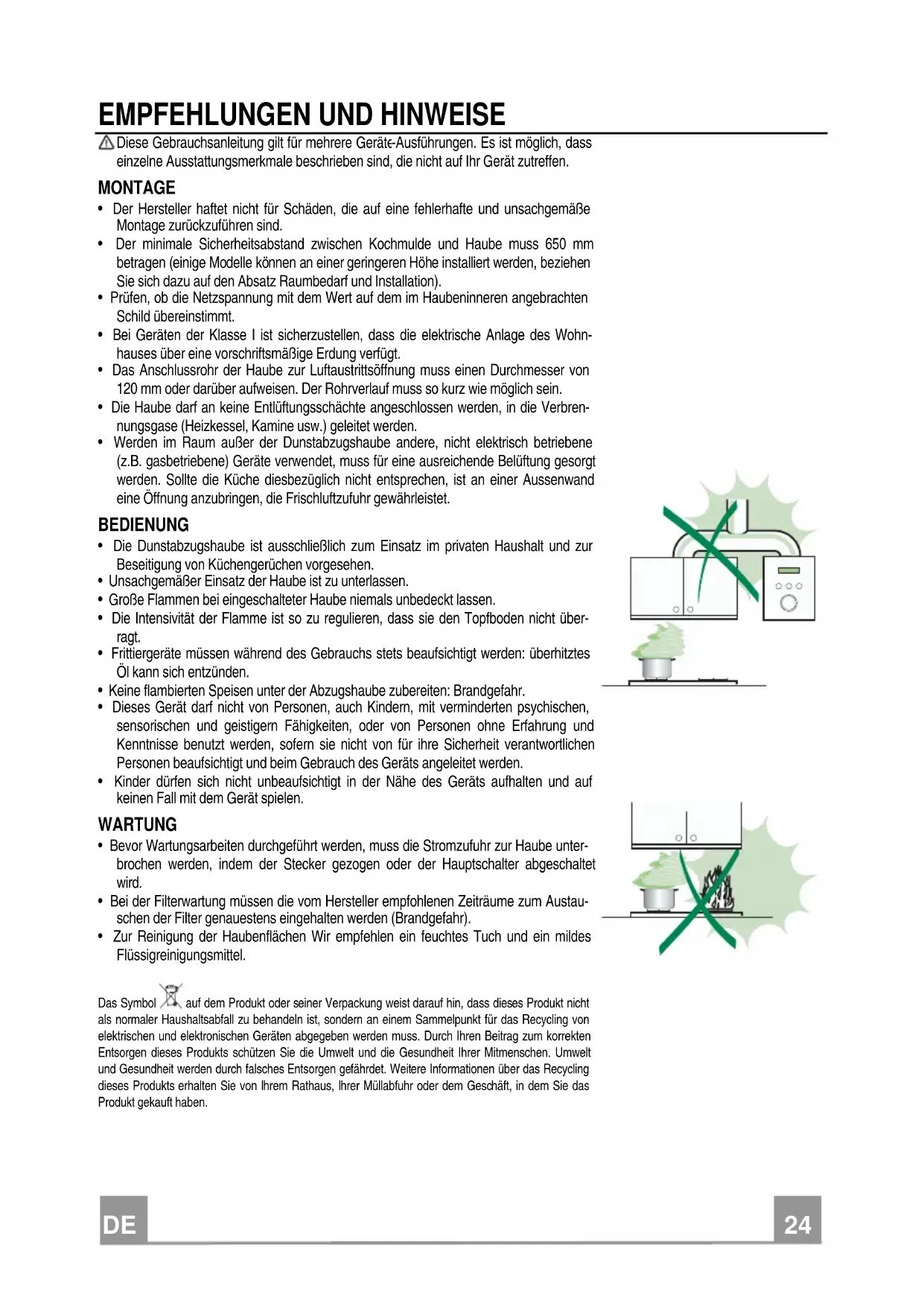

EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte

Ausführungen. Es ist möglich, dass

einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße

Montage zurückzuführen sind.

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm

betragen (einige Modelle können an einer geringeren Höhe installiert werden, beziehen

Sie sich dazu auf den Absatz Raumbedarf und Installation).

• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten

Schild übereinstimmt.

• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohn-

hauses über eine vorschriftsmäßige Erdung verfügt.

• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von

120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbren-

nungsgase (Heizkessel, Kamine usw.) geleitet werden.

• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene

(z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt

werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand

eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur

Beseitigung von Küchengerüchen vorgesehen.

• Unsachgemäßer Einsatz der Haube ist zu unterlassen.

• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht über-

• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes

Öl kann sich entzünden.

• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.

• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen,

sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und

Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen

Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.

• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf

keinen Fall mit dem Gerät spielen.

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unter-

brochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet

• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austau-

schen der Filter genauestens eingehalten werden (Brandgefahr).

• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes

Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling

dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.DE

CHARAKTERISTIKEN Platzbedarf

1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläse-

1 Bedienungsanleitung

MONTAGE Bohren der Trägerplatte und Montage der Dunstabzugshaube

MONTAGE MIT SCHRAUBEN

• Die Hauben-Trägerplatte muss 135 mm oberhalb der Ober-

schrank-Unterfläche positioniert werden.

• Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die

Trägerplatte bohren.

• Mit Hilfe des beiliegenden Bohrplanes ein Loch ø 125 mm in

die Trägerplatte bohren.

• Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

MONTAGE MIT SCHNAPPVERSCHLUSS

• Die Haube kann direkt an der Oberschrank-Unterfläche mit

seitlichen Einrasthalterungen montiert werden.

• Die Einbauvorrichtung laut Abbildung an der Unterseite des

Oberschrankes anbringen.

• Die Haube einführen, bis die seitlichen Schnappverschlüsse

• Mit Hilfe der Schrauben Vf die Haube von der Unterseite her

• Der Bereich zwischen Haubenkante und Rückwand kann mit

Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen

Zweck vorgesehenen Schrauben geschlossen werden.

ANSCHLUSS IN ABLUFTVERSION Bei Abluftbetrieb kann die Haube vom Installateur

wahlweise mittels Rohr oder Schlauch (ø120 mm) an

die Außenrohrleitung angeschlossen werden.

• Das Rohr mit geeigneten Rohrschellen fixieren. Das

hierzu erforderliche Material wird nicht mitgeliefert.

• Eventuell vorhandene Aktivkohlefilter entnehmen.

ANSCHLUSS IN UMLUFTVERSION

• In das eventuell über der Haube vorhandene Bord ein

Loch ø 125 mm bohren.

• Den Flansch beim Luftaustritt am Bord oberhalb der

Haube mittels Rohr oder Schlauch ø120 mm an-

• Das Rohr mit geeigneten Rohrschellen fixieren. Das

hierzu erforderliche Material wird nicht mitgeliefert.

• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten

Schrauben 12e (2,9 x 9,5) beim Austritt der rückzu-

führenden Luft fixieren.

• Sicherstellen, dass der Aktivkohle-Geruchsfilter vor-

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öff-

nungsweg von mindestens 3 mm zwischengeschaltet werden.

• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis

bei Erreichen des Endanschlages ein Klicken zu hören ist.DE

BEDIENUNG Bedienfeld

L Beleucht. Schaltet die Beleuchtung ein

M Motor Schaltet den Gebläsemotor

V Geschw. bestimmt die Gebläsegech-

windigkeit und steuert fol-

gende Geschwindigkeitsstu-

1. geringste Gebläsestufe,

diese Stufe ist für einen

ständigen und besonders

leisen Luftaustausch bei

geringer Kochdunstent-

2. mittlere Gebläsestufe,

eignet sich aufgrund des

guten Verhältnisses zwi-

schen Fördervolumen und

Geräuschentwicklung für

die meisten Anwendungs-

3. höchste Gebläsestufe,

eignet sich für starke

Kochdunstentwicklung,

auch über längere zeithin.

L Beleucht. Schaltet die Beleuchtung ein

M Motor Schaltet den Gebläsemotor

V Geschw. bestimmt die Gebläsegech-

windigkeit und steuert fol-

gende Geschwindigkeitsstu-

1. geringste Gebläsestufe,

diese Stufe ist für einen

ständigen und besonders

leisen Luftaustausch bei

geringer Kochdunstent-

2. mittlere Gebläsestufe,

eignet sich aufgrund des

guten Verhältnisses zwi-

schen Fördervolumen und

Geräuschentwicklung für

die meisten Anwendungs-

WARTUNG Fettfilter REINIGUNG DER METALLFETTFILTER • Die Filter können im Geschirrspüler gereinigt werden und

müssen nach spätestens zwei Monaten Betriebszeit oder, bei

besonders intensiver Nutzung, häufiger gereinigt werden.

• Den Wrasenleitschirm herausziehen.

• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach

• Die Filter im Geschirrspüler bei stärkstem Reinigungspro-

gramm und höchster Temperatur, mindestens 65°C, reinigen

und vor dem Wiedereinsetzen trocknen lassen, dabei nicht kni-

cken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der

es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion

des Filters keinesfalls.)

• Die Filter wieder einsetzen, dabei darauf achten, dass die Ver-

riegelung sichtbar ist.

• Den Wrasenleitschirm wieder einschieben.

Aktivkohlefilter (Umluftbetrieb)

• Die Filter lassen sich nicht reinigen oder regenerieren und

müssen spätestens nach vier Monaten Betriebszeit oder, bei be-

sonders intensiver Nutzung, häufiger ersetzt werden.

• Den Wrasenleitschirm herausziehen.

• Die Fettfilter entnehmen

• Die entsprechenden Haken lösen und den gesättigten Aktiv-

kohlefilter entnehmen.

• Die Fettfilter wieder einsetzen.

• Den Wrasenleitschirm wieder einschieben.DE

AUSWECHSELN DER LAMPEN Glühlampen 40W

• Die Metallfettfilter entfernen.

• Die Lampen ausschrauben und durch gleichwertige ersetzen.

• Die Metallfettfilter wieder montieren.

AUSWECHSELN DER LAMPEN Halogenlampe 20 W

• Vor dem Auswechseln der Lampen, die beiden Schrauben der

Lampenhalterung loesen und die Lampenhalterung aus der

Dunstabzugshaube ziehen.

• Die Lampe aus der Halterung nehmen.

• Die Lampe durch eine gleichwertige ersetzen und bei der Re-

montage darauf achten, daß die beiden Steckerstifte vor-

schriftsmäßig in die Lampenfassung eingeführt werden.

• Die Lampenhalterung wieder montieren, indem die beiden zu-

vor entfernten Schrauben wieder angezogen werden.NL
