GEBRUIKSAANWIJZING ZHP 615 X ZANUSSI

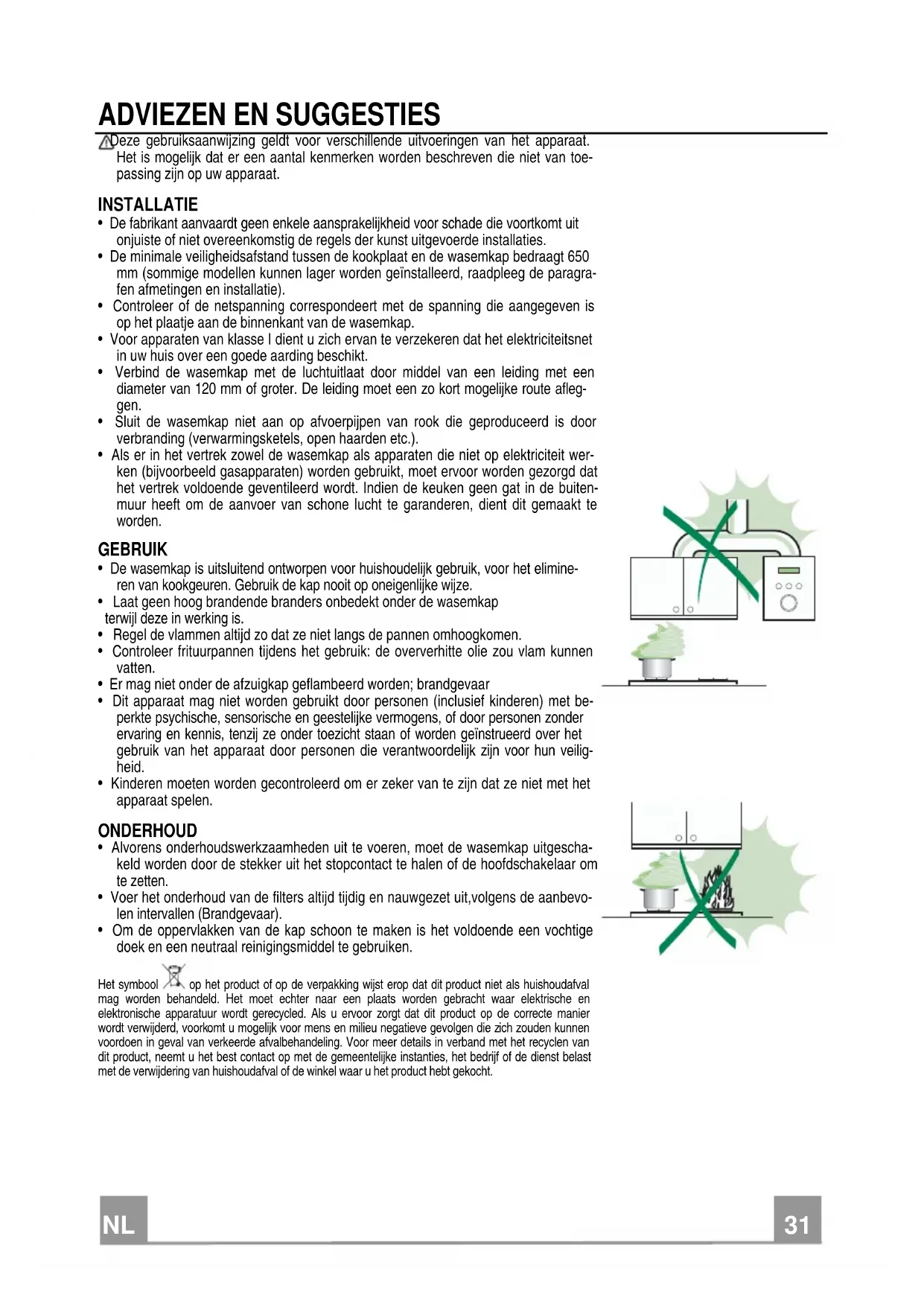

ADVIEZEN EN SUGGESTIES Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat.

Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toe-

passing zijn op uw apparaat.

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit

onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650

mm (sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragra-

fen afmetingen en installatie).

• Controleer of de netspanning correspondeert met de spanning die aangegeven is

op het plaatje aan de binnenkant van de wasemkap.

• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet

in uw huis over een goede aarding beschikt.

• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een

diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleg-

• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door

verbranding (verwarmingsketels, open haarden etc.).

• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit wer-

ken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat

het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buiten-

muur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimine-

ren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.

• Laat geen hoog brandende branders onbedekt onder de wasemkap

terwijl deze in werking is.

• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.

• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen

• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar

• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met be-

perkte psychische, sensorische en geestelijke vermogens, of door personen zonder

ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het

gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veilig-

• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgescha-

keld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om

• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit,volgens de aanbevo-

len intervallen (Brandgevaar).

• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige

doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier

wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.NL

8 1 Richtingrooster luchtuitlaat

1 Gebruiksaanwijzing

INSTALLATIE Boren van gaten in draagvlak en montage kap

MONTAGE MET SCHROEVEN

• Het draagvlak van de kap moet 135 mm hoger zijn dan het on-

dervlak van de hangkastjes.

• Boor een gat van ø 4,5 mm in de drager met behulp van de bij-

• Boor een gat van ø 125 mm in het draagvlak met behulp van de

bijgeleverde boormal.

• Bevestig met de 4 bijgeleverde schroeven 12a (4,2 x 44,4).

MONTAGE MET KLIKBEVESTIGING

• De kap kan rechtstreeks op het ondervlak van de hangkastjes

worden geinstalleerd met zijsteunen met klikbevestiging.

• Boor gaten in de ondervlakken van de hangkastjes, zoals aan-

• Plaats de kap tot deze vasthaakt op de zijsteunen met klikbe-

• Blokkeer het geheel door de schroeven Vf vanaf de onderkant

van de kap vast te draaien.

• De ruimte tussen de rand van de kap en de achterwand kan

worden afgesloten met behulp van het bijgeleverde profiel 20

met de voor dit doel reeds aanwezige schroeven.

LUCHTUITLAAT AFZUIGVERSIE Bij installatie in afzuigversie, moet u de wasemkap met

de uitlaatleiding verbinden door middel van een starre

of buigzame leiding van ø 120 mm, naar keuze van de

• Zet de leiding vast met geschikt leidingklemmen. Het

benodigde materiaal wordt niet bij de wasemkap ge-

• Verwijder de eventuele geurfilters met actieve kool-

• Boor een gat van ø 125 mm in de eventuele plank

• Verbind de flens met de uitlaatopening op de plank

boven de kap met behulp van een starre of flexibele

leiding van ø120 mm.

• Zet de leiding vast met geschikte leidingklemmen.

Het benodigde materiaal wordt niet bij de wasemkap

• Bevestig het richtingsrooster 8 op de uitlaat van de

gerecirculeerde lucht met 2 van de bijgeleverde

schroeven 12e (2,9 x 9,5).

• Verzeker u ervan dat het geurfilter met actieve kool-

stof geïnstalleerd is.

ELEKTRISCHE AANSLUITINGETTRICA

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een

opening tussen de contacten van tenminste 3 mm.

• Nadat u de kap geïnstalleerd heeft, moet u het uitschuifbare gedeelte de eerste keer met

kracht naar buiten trekken tot het niet verder kan en u een klik hoort.NL

M Motor Hiermee schakelt u de af-

zuigmotor aan en uit.

V Snelheid Instelling van de werkings-

1. Minimumsnelheid, ge-

schikt voor een continue

en zeer stille luchtverver-

sing, als er weinig kook-

2. Gemiddelde snelheid,

geschikt voor de meeste

gebruiksomstandigheden,

gezien de uitstekende

verhouding tussen de

hoeveelheid behandelde

lucht en het geluidsni-

3. Maximumsnelheid, ge-

schikt om de grootste

gaan, ook voor langere

M Motor Hiermee schakelt u de af-

zuigmotor aan en uit.

V Snelheid Instelling van de werkings-

1. Minimumsnelheid, ge-

schikt voor een continue

en zeer stille luchtverver-

sing, als er weinig kook-

2. Gemiddelde snelheid, ge-

schikt voor de meeste ge-

bruiksomstandigheden,

gezien de uitstekende

verhouding tussen de

hoeveelheid behandelde

lucht en het geluidsni-

REINIGING VAN DE METALEN ZELFDRAGENDE VETFILTERS

• Deze filters moeten minstens om de 2 maanden of, bij een bij-

zonder intensief gebruik vaker, gereinigd worden. Ze kunnen

ook in de vaatwasmachine afgewassen worden.

• Trek de rolletjes met de zuiggroep naar voren.

• Verwijder de filters één voor één door aan de hiervoor bestemde

hendeltjes te trekken.

• Was de filters zonder ze te vouwen en laat ze drogen alvorens ze

weer terug te plaatsen. (Een eventuele kleursverandering van het

oppervlak van de filters, die na verloop van tijd kan optreden,

heeft absoluut geen invloed op de goede werking ervan.)

• Plaats de vetfilters terug, maar let erop dat de handgreep goed

• Sluit opnieuw de zuiggroep.

Geurfilter (Filterversie)

• Deze filter kan niet gewassen of geregenereerd worden en

moet ongeveer om de 4 maanden vervangen worden. Indien U

de wasemkap zeer intensief gebruikt, moet U de filter zelfs va-

• Trek de rolletjes met de zuiggroep naar voren.

• Verwijder de vetfilters.

• Verwijder de verzadigde geurfilter met actieve koolstof door

aan de hiervoor bestemde hendeltjes te trekken.

• Plaats opnieuw de vetfilters.

• Sluit opnieuw de zuiggroep.NL

VERVANGING VAN DE LAMPEN Gloeilampen van 40 W

• Verwijder de metalen vetfilters.

• Schroef de lampen los en vervang ze door nieuwe lampen met

dezelfde eigenschappen.

• Plaats de metalen vetfilters terug.

VERVANGING VAN DE LAMPEN Halogeenlamp van 20 W.

• Verwijder de 2 schroeven waarmee de lamphouder is bevestigd

en verwijder de houder uit de kap.

• Trek de lamp uit de houder.

• Vervang de lamp door een nieuwe lamp met dezelfde eigen-

schappen en let er hierbij op dat de twee pinnen correct in de

behuizing van de worden gestoken.

• Monteer de houder door hem te bevestigen met de twee eerder

verwijderde schroeven.436000562_ver9
