GEBRUIKSAANWIJZING ZHC9744X ZANUSSI

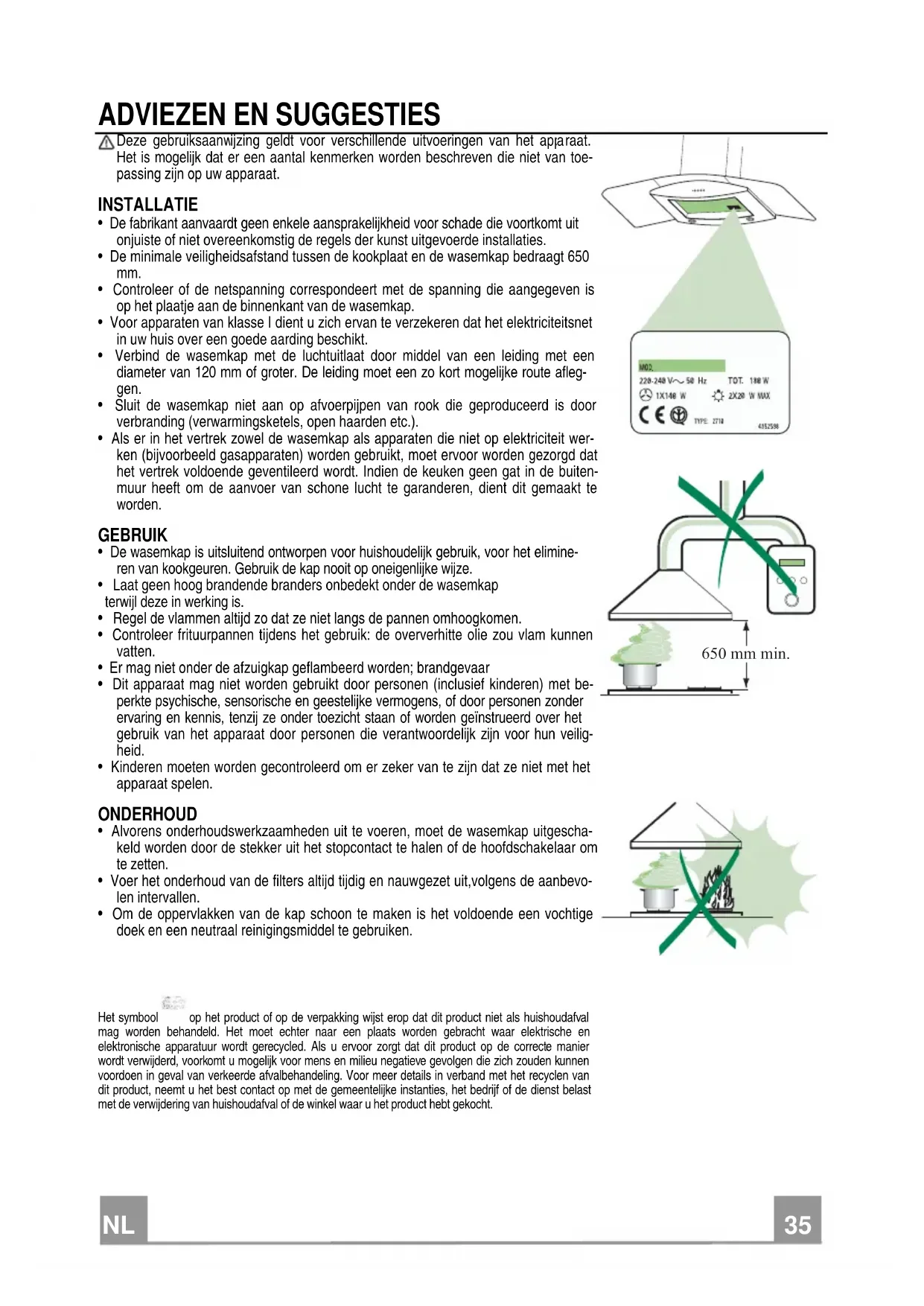

ijzing geldt voor verschillende uitvoeringen van het app

raat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toe-passing zijn op uw apparaat. INSTALLATIE • De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties. • De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm. • Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap. • Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt. • Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleg-gen. • Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.). • Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit wer-ken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buiten-muur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden. GEBRUIK • De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimine-ren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze. • Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is. • Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen. • Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten. • Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar • Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met be-perkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veilig-heid. • Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen. ONDERHOUD • Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgescha-keld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten. • Voer het onderhoud van de filters altijd tijdig en nauwgezet uit,volgens de aanbevo-len intervallen. • Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier

wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

2 1 Telescopische Schouw Bestaande uit:

9 1 Reductieflens ø 150-120 mm

14.1 2 Verlengstuk Verbindingsstuk Luchtuitlaat

15 1 Verbindingsstuk Luchtuitlaat

Ref. Installatieonderdelen

7.2.1 2 Bevestigingsbeugels Bovenstuk van de Schouw

1 Gebruiksaanwijzing

INSTALLATIE Boren van gaten in de wand en bevestiging van de draagbeugels

Trek de volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone

waar u de wasemkap wilt installeren;

• een horizontale lijn op: 650 mm min. boven de kookplaat.

• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet,

en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bij-

geleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verti-

cale referentielijn.

• Teken de middelpunten van de gaten in de beugel af.

• Teken, zoals aangegeven, een referentiepunt af op 116 mm van de verticale referentielijn en

op 310 mm boven de horizontale referentielijn.

• Herhaal deze handeling aan de andere kant.

• Boor op de afgetekende punten gaten van ø 8 mm.

• Schuif de pluggen 11 in de gaten.

• Bevestig de onderste beugel 7.2.1 met behulp van de bijgeleverde schroeven 12a (4,2 x

• Bevestig de bovenste beugel 7.2.1 met de draagbeugel van het verbindingsstuk 7.3 met be-

hulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

• Schroef 2 van de bijgeleverde schroeven 12a(4,2 x 44,4) in de gaten voor bevestiging van de

wasemkap en laat hierbij een ruimte van 5-6 mm tussen de wand en de kop van de schroef.NL

zich op de bevestigingspunten van de wasemkap bevinden,

• Haak de wasemkap vast aan de schroeven 12a.

• De dragende schroeven 12a definitief aanhalen.

• Draai aan de schroeven Vr om de wasemkap recht te hangen.

LUCHTUITLAAT AFZUIGVERSIE Bij installatie in afzuigversie, moet u de wasemkap met de uit-

laatleiding verbinden door middel van een starre of buigzame

leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van ø120 mm, moet de reduc-

tieflens 9 op de uitlaat van de wasemkap worden aangebracht.

• Zet de leiding vast met geschikt leidingklemmen. Het benodig-

de materiaal wordt niet bij de wasemkap geleverd.

• Verwijder de eventuele geurfilters met actieve koolstof.

LUCHTUITLAAT FILTERVERSIE

• Monteer de verlengstukken van het verbindingsstuk 14.1 zijde-

lings op het verbindingsstuk 15.

• Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer

• Verzeker u ervan dat de uitlaat van de verlengstukken van het

verbindingsstuk 14.1 zowel horizontaal als verticaal corres-

pondeert met de mondstukken van de schouw.

• Sluit het verbindingsstuk 15 aan op de uitgang van de kap met

behulp van een starre of buigzame leiding van 150 mm, naar

keuze van de installateur.

• Verzeker u ervan dat het geurfilter met actieve

koolstof geïnstalleerd is.

ELEKTRISCHE AANSLUITING

• Sluit de wasemkap aan op de netspanning met een tweepolige

schakelaar ertussen met een opening tussen de contacten van

• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u

ervan dat de stekker van de voedingskabel goed in de contact-

doos van de afzuigkap is gestoken.

Montage van de schouw

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de

beugels 7.2.1 en ze weer zo ver mogelijk sluiten.

• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde

• Verzeker u ervan dat de uitlaat van de verlengstukken van het

verbindingsstuk 14.1 correspondeert met de mondstukken van

Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vastha-

ken tussen het bovenstuk van de schouw en de wand en ze

weer zo ver mogelijk sluiten.

• Bevestig het onderstuk aan de zijkanten aan de wasemkap met

2 van de bijgeleverde schroeven 12c.

S L Lichten Hiermee schakelt u de verlichting aan en uit.

S Led Led motorinschakeling.

V1 Motor Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid,

geschikt voor een continue en zeer stille luchtverversing, als er weinig

V2 Snelheid Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden,

gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht

en het geluidsniveau.

V3 Snelheid Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan,

ook voor langere tijd.NL

ONDERHOUD Vetfilters REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS • De filters moeten eens in de 2 maanden of, bij bijzonder inten-

sief gebruik, vaker gereinigd worden, en kunnen ook in de

vaatwasmachine worden gewassen.

• Verwijder de filters één voor één door ze naar de achterkant

van de groep te duwen en ze tegelijkertijd omlaag te trekken.

• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen

alvorens ze terug te plaatsen.

• Plaats de vetfilters terug en let er hierbij op dat de handgreep

Geurfilter (filterversie)

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Het filter kan niet gewassen en niet geregenereerd worden en

moet minstens eens in de 4 maanden worden vervangen, of, bij

bijzonder intensief gebruik, zelfs nog vaker.

• Verwijder de metalen vetfilters.

• Verwijder het verzadigde geurfilter met actieve koolstof door

de bevestigingen los te maken.

• Monteer het nieuwe filter door het op zijn plaats vast te druk-

• Plaats de metalen vetfilters terug.
