MANUALE UTENTE ZHP 615 X ZANUSSI

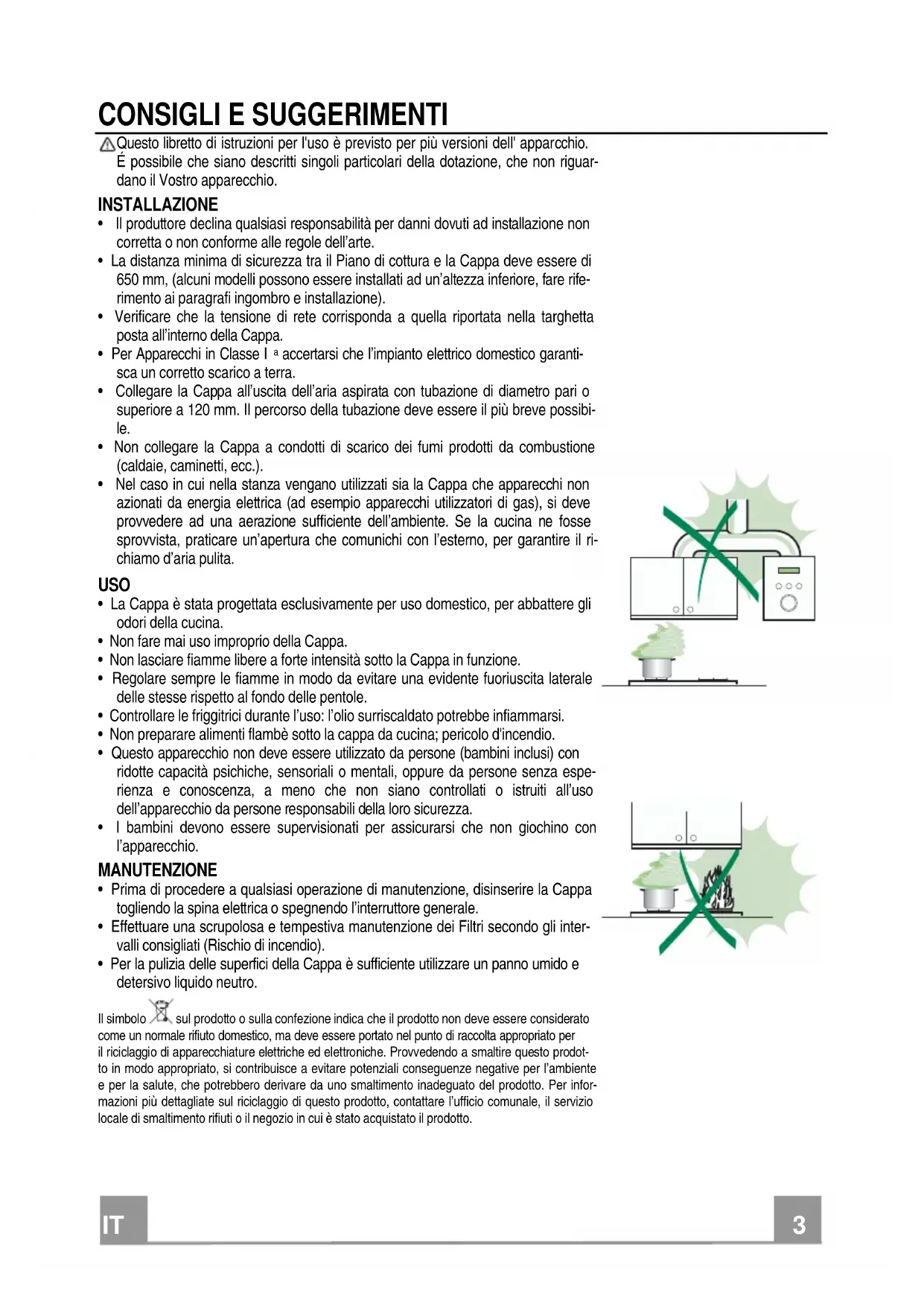

CONSIGLI E SUGGERIMENTI Questo libretto d

i istruzioni per l'uso è previsto per più versioni dell' appare

É possibile che siano descritti singoli particolari della dotazione, che non riguar-

dano il Vostro apparecchio.

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non

corretta o non conforme alle regole dell’arte.

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di

650 mm, (alcuni modelli possono essere installati ad un’altezza inferiore, fare rife-

rimento ai paragrafi ingombro e installazione).

• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta

posta all’interno della Cappa.

• Per Apparecchi in Classe I

accertarsi che l’impianto elettrico domestico garanti-

sca un corretto scarico a terra.

• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o

superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibi-

• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione

(caldaie, caminetti, ecc.).

• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non

azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve

provvedere ad una aerazione sufficiente dell’ambiente. Se la cucina ne fosse

sprovvista, praticare un’apertura che comunichi con l’esterno, per garantire il ri-

chiamo d’aria pulita.

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli

• Non fare mai uso improprio della Cappa.

• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.

• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale

delle stesse rispetto al fondo delle pentole.

• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.

• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.

• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con

ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza espe-

rienza e conoscenza, a meno che non siano controllati o istruiti all’uso

dell’apparecchio da persone responsabili della loro sicurezza.

• I bambini devono essere supervisionati per assicurarsi che non giochino con

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa

togliendo la spina elettrica o spegnendo l’interruttore generale.

• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli inter-

valli consigliati (Rischio di incendio).

• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e

detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodot- to in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per infor-mazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.IT

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo

8 1 Griglia direzionata Uscita Aria

20 1 Profilo chiusura

Rif. Q.tà Componenti di Installazione

12e 2 Viti 2,9 x 9,5

1 Libretto Istruzioni

INSTALLAZIONE Foratura Piano di supporto e Montaggio Cappa

• Il Piano di supporto della Cappa deve essere rientrante di 135

mm dal Piano inferiore dei Pensili.

• Forare ø 4,5 mm il supporto utilizzando la Dima di foratura in

• Praticare un foro ø 125 mm sul Piano di supporto, utilizzando

la Dima di foratura in dotazione.

• Fissare con 4 Viti 12a (4,2 x 44,4) in dotazione.

MONTAGGIO CON FISSAGGIO A SCATTO

• La Cappa può essere installata direttamente sul piano inferiore

dei Pensili con i Supporti laterali a scatto.

• Praticare un incasso sul piano inferiore del Pensile, come indi-

• Inserire la Cappa fino ad agganciare i Supporti laterali a scatto.

• Bloccare definitivamente serrando le Viti Vf dal sotto della

• Lo spazio tra il bordo della Cappa e la Parete di fondo può es-

sere chiuso applicando il Profilo 20 in dotazione con le Viti già

predisposte a questo scopo.

Connessioni USCITA ARIA VERSIONE ASPIRANTE Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø120 mm, la cui scelta è lasciata all'installatore.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione. • Togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE • Praticare un foro ø 125 mm sull’eventuale Mensola soprastante la Cappa. • Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di ø120 mm. • Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione. • Fissare la Griglia direzionata 8 sull’uscita con 2 Viti 12e (2,9 x 9,5) in dotazione. • Assicurarsi della presenza dei Filtri antiodore al Car-bone attivo.

CONNESSIONE ELETTRICA • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con a-pertura dei contatti di almeno 3 mm. • Dopo aver installato la cappa è necessario per la prima volta aprire il carrello scorrevole e- nergicamente fino a sentire lo scatto di fine corsa.IT

M Motore Accende e spegne il motore

V Velocità Determina la velocità di e-

1. Velocità minima, adatta

ad un ricambio d’aria

continuo particolarmente

silenzioso, in presenza di

pochi vapori di cottura.

2. Velocità media, adatta

alla maggior parte delle

condizioni d’uso, dato

l’ottimo rapporto tra por-

tata d’aria trattata e livel-

3. Velocità massima, adatta

a fronteggiare le massime

emissioni di vapore di

cottura, anche per tempi

L Luci Accende e spegne l’Impianto

M Motore Accende e spegne il motore

V Velocità Determina la velocità di e-

1. Velocità minima, adatta

ad un ricambio d’aria

continuo particolarmente

silenzioso, in presenza di

pochi vapori di cottura.

2. Velocità media, adatta alla

maggior parte delle con-

l’ottimo rapporto tra por-

MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere

lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un

uso particolarmente intenso.

• Estrarre il carrello aspirante.

• Togliere i Filtri uno alla volta, agendo sugli appositi agganci.

• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima

di rimontarli. (Un’eventuale cambiamento del colore della su-

perficie del filtro, che potrebbe verificarsi nel tempo, non pre-

giudica assolutamente l’efficienza dello stesso.)

• Rimontarli facendo attenzione a mantenere la maniglia verso la

parte visibile esterna.

• Chiudere il carrello aspirante.

Filtri antiodore (Versione Filtrante)

• Non sono lavabili né rigenerabili, vanno sostituiti ogni 4 mesi

circa di utilizzo o più frequentemente, per un uso particolar-

• Estrarre il carrello aspirante.

• Togliere i Filtri Antigrasso

• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo

sugli appositi agganci.

• Rimontare i Filtri antigrasso.

• Richiudere il carrello aspirante.IT

SOSTITUZIONE LAMPADE Lampade a incandescenza da 40 W

• Togliere i Filtri antigrasso metallici.

• Svitare le Lampade e sostituirle con nuove di uguali caratteri-

• Togliere le due viti che fissano il Supporto illuminazione e sfi-

• Estrarre la Lampada dal Supporto.

• Sostituirla con una nuova di uguali caratteristiche, facendo at-

tenzione di inserire correttamente i due spinotti nella sede del

• Rimontare il Supporto fissandola con le due Viti precedente-
