MANUALE UTENTE ZRG16604WA ZANUSSI

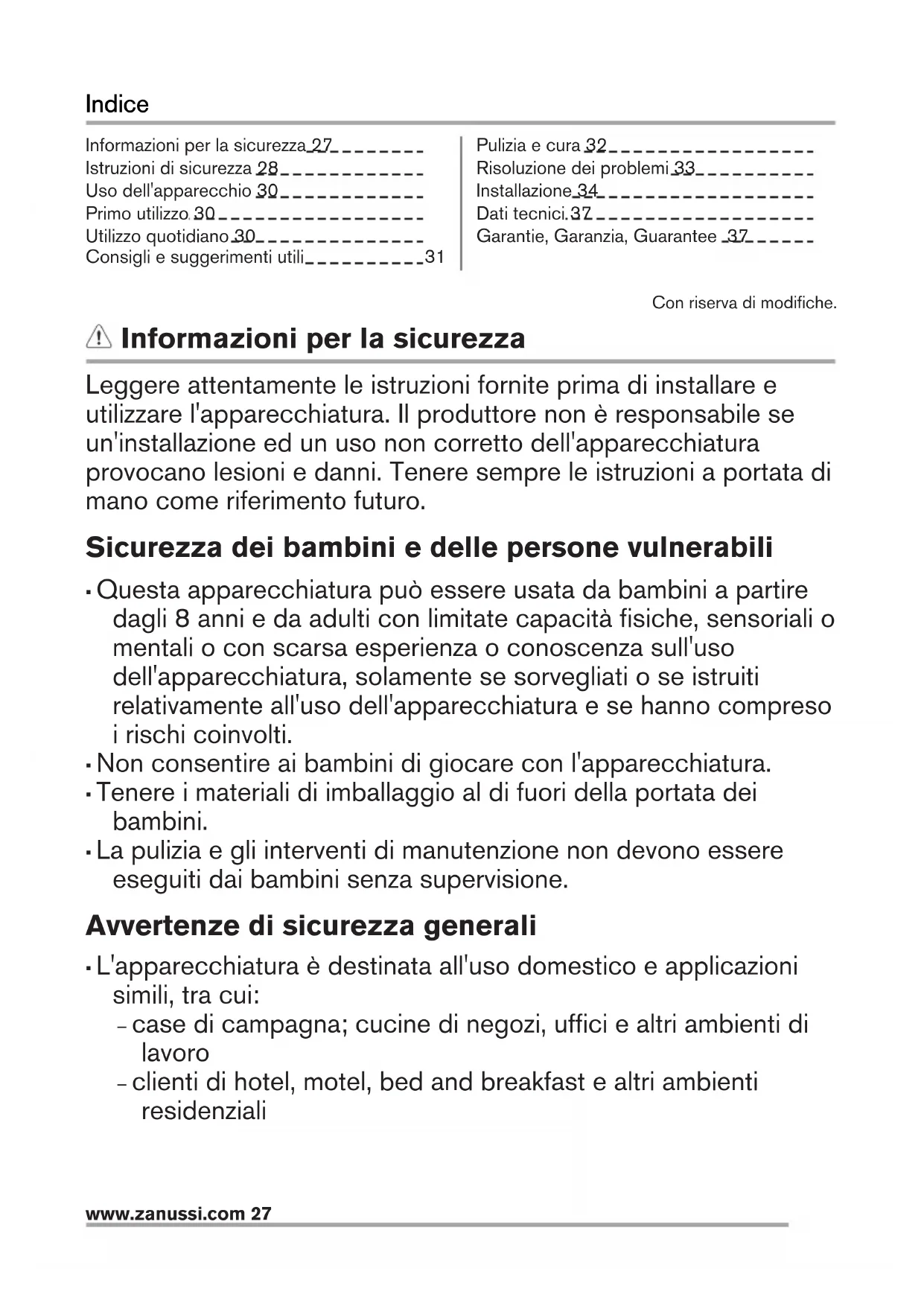

Pulizia e cura 32 Risoluzione dei problemi 33 Installazione 34 Dati tecnici 37 Garantie, Garanzia, Guarantee 37 Con riserva di modifiche. Informazioni per la sicurezza Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano come riferimento futuro. Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.

• Non consentire ai bambini di giocare con l'apparecchiatura.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini.

• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione. Avvertenze di sicurezza generali

• L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui: – case di campagna; cucine di negozi, uffici e altri ambienti di lavoro – clienti di hotel, motel, bed and breakfast e altri ambienti residenziali www.zanussi.com 27• Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, non siano ostruite.

• Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

• Non danneggiare il circuito refrigerante.

• Non utilizzare apparecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore.

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Non conservare in questa apparecchiatura sostanze esplosive come bombolette spray contenenti un propellente infiammabile.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

• Se l'apparecchiatura è dotata di un distributore di ghiaccio o di acqua, riempirli solo con acqua potabile.

• Se l'apparecchiatura richiedere un collegamento idrico, collegarla solo all'acqua potabile.

• La pressione dell'acqua in ingresso (minima e massima) deve essere compresa tra 1 bar (0,1 MPa) e 10 bar (1 MPa). Istruzioni di sicurezza Installazione AVVERTENZA! L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è molto pesante. Indossare sempre guanti di sicurezza.

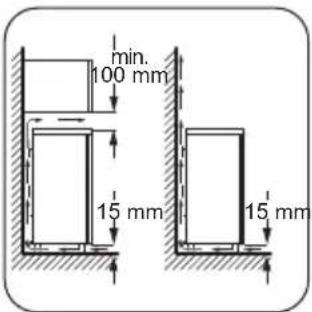

• Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.

• Attendere almeno 4 ore prima di collegare l'apparecchiatura all'alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.

• Non installare l'apparecchiatura in prossimità di radiatori, fornelli, forni o piani cottura.

• La superficie posteriore dell'apparecchiatura deve essere appoggiata alla parete.

• Non installare l'apparecchiatura dove sia esposta alla luce solare diretta. 28 www.zanussi.com• Non installare questa apparecchiatura in luoghi troppo umidi o freddi, come aggiunte strutturali, garage o cantine. Collegamento elettrico AVVERTENZA! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.

• Verificare che i dati elettrici riportati sulla targhetta dei dati corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il Centro di Assistenza o un elettricista per sostituire i componenti elettrici.

• Il cavo di alimentazione deve rimanere sotto il livello della spina di alimentazione.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina. Utilizzo AVVERTENZA! Rischio di lesioni, scottature o scosse elettriche.

• Non apportare modifiche alle specifiche di questa apparecchiatura.

• Non introdurre apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.

• Fare attenzione a non danneggiare il circuito refrigerante. Esso contiene isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, tuttavia il gas è infiammabile.

• Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.

• Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.

• Non conservare gas e liquidi infiammabili nell'apparecchiatura.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

• Non toccare il compressore o il condensatore. Sono incandescenti. Luce interna

• Le lampadine o le lampade alogene utilizzate in questa apparecchiatura sono specifiche per elettrodomestici. Non usarle per l'illuminazione di casa. Pulizia e cura AVVERTENZA! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

• L'unità refrigerante di questa apparecchiatura contiene idrocarburi. L’unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato.

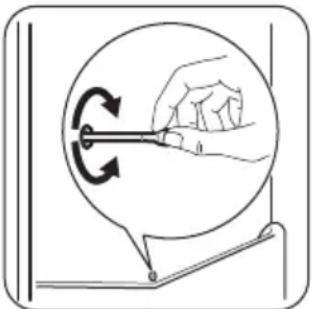

• Controllare regolarmente lo scarico dell'apparecchiatura e, se necessario, pulirlo. L'ostruzione dello scarico può causare un deposito di acqua di sbrinamento sul fondo dell'apparecchiatura. Smaltimento AVVERTENZA! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all’interno dell’apparecchiatura.

• Il circuito refrigerante e i materiali di isolamento di questa apparecchiatura rispettano l'ozono.

• La schiuma isolante contiene gas infiammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura. www.zanussi.com 29• Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore. Uso dell'apparecchio Accensione Inserire la spina nella presa. Impostare il regolatore di temperatura a un livello medio, ruotandolo in senso orario. Spegnimento Per spegnere l’apparecchiatura, ruotare il regolatore di temperatura in posizione "O". Regolazione della temperatura La temperatura viene regolata automaticamente. Per mettere in funzione l'apparecchiatura, procedere come segue:

• impostare il regolatore di temperatura a un livello basso per ottenere un raffreddamento minimo.

• ruotare il regolatore di temperatura verso le impostazioni superiori per aumentare l'intensità del raffreddamento. In condizioni normali, si consiglia di utilizzare una regolazione media. Tuttavia, è importante ricordare che la temperatura all'interno dell'apparecchiatura dipende dai seguenti fattori:

• temperatura ambiente

• frequenza di apertura del coperchio

• quantità di alimenti conservati

• posizione dell'apparecchiatura. Se la temperatura ambiente è elevata o l'apparecchiatura è a pieno carico e l'apparecchiatura è impostata sulla temperatura minima, questa potrebbe rimanere attiva ininterrottamente formando della brina sulla parete posteriore. In questo caso, impostare una temperatura più elevata per consentire lo sbrinamento automatico e ridurre così il consumo di energia. Primo utilizzo Pulizia dell'interno Prima di utilizzare l'apparecchiatura per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente. AVVERTENZA! Non usare detergenti corrosivi o polveri abrasive che possano danneggiare la finitura. Utilizzo quotidiano AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. Ripiani rimovibili Le guide presenti sulle pareti del frigorifero permettono di posizionare i ripiani a diverse altezze. Posizionamento dei ripiani della porta Per facilitare l'introduzione di alimenti di diverse dimensioni, i ripiani della porta possono essere posizionati ad altezze differenti.

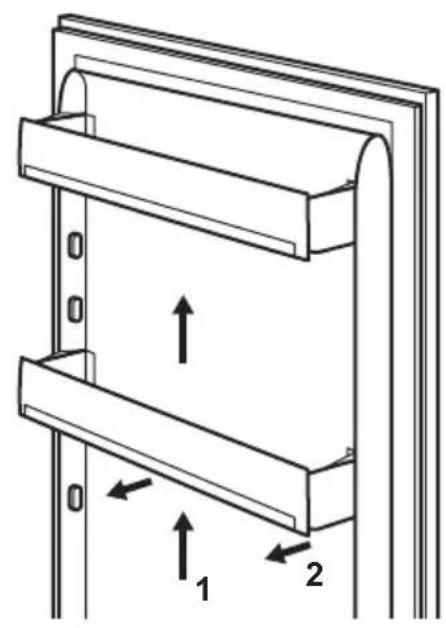

1. Tirare gradualmente il ripiano nella direzione

indicata dalle frecce fino a sbloccarlo.

2. Regolare secondo necessità.

Consigli e suggerimenti utili Rumori normali durante il funzionamento I seguenti rumori sono da considerarsi normali:

• Un gorgoglio o borbottio dalle serpentine quando viene pompato il refrigerante.

• Un ronzio o un rumore pulsante dal compressore quando viene pompato il refrigerante.

• Uno schiocco improvviso dall'interno dell'apparecchiatura causato dalla dilatazione termica (fenomeno fisico naturale e non pericoloso).

• Un lieve scatto dal regolatore della temperatura quando il compressore si accende e si spegne. Consigli per il risparmio energetico

• Non aprire frequentemente la porta e limitare il più possibile i tempi di apertura.

• Se la temperatura ambiente è elevata, il regolatore della temperatura è impostato su un valore basso e l'apparecchiatura è a pieno carico, il compressore può funzionare in maniera ininterrotta, causando la formazione di brina o di ghiaccio sull'evaporatore. In tal caso, ruotare il regolatore della temperatura verso temperature più calde per consentire lo sbrinamento automatico e ridurre il consumo energetico.

• Se previsti, non rimuovere gli accumulatori di freddo dal cestello del congelatore. Consigli per la refrigerazione dei cibi freschi Per ottenere risultati ottimali:

• non introdurre alimenti o liquidi caldi nel vano frigorifero

• coprire o avvolgere gli alimenti, in particolare quelli con un gusto o un aroma forte

• disporre gli alimenti in modo da garantire un'adeguata circolazione dell'aria Consigli per la refrigerazione Consigli utili:

• Carne (tutti i tipi): deve essere avvolta in sacchetti di polietilene e collocata sul ripiano di vetro, sopra il cassetto delle verdure.

• La carne conservata in questo modo deve essere consumata entro uno o due giorni.

• Alimenti cotti, piatti freddi, ecc.: devono essere coperti e possono essere disposti su qualsiasi ripiano.

• Frutta e verdura: devono essere pulite accuratamente e poste negli appositi cassetti.

• Burro e formaggio: devono essere chiusi in contenitori ermetici o in sacchetti di polietilene oppure avvolti con pellicola di alluminio, per limitare il più possibile il contatto con l'aria.

• Bottiglie: con il tappo ben chiuso, possono essere riposte sulla sul ripiano bottiglie della porta. www.zanussi.com 31• Non conservare in frigorifero banane, patate, cipolle o aglio non confezionati. Pulizia e cura AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. Avvertenze generali AVVERTENZA! Prima di qualsiasi intervento di manutenzione, estrarre la spina dalla presa. Questa apparecchiatura contiene idrocarburi nell’unità di raffreddamento, pertanto le operazioni di manutenzione e ricarica devono essere eseguite esclusivamente da personale autorizzato. Gli accessori e i componenti dell’apparecchiatura non sono lavabili in lavastoviglie. Pulizia periodica AVVERTENZA! Evitare di tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchiatura. Prestare attenzione a non danneggiare il sistema refrigerante. Quando si sposta l'apparecchiatura, sollevarla per il bordo anteriore, così da non graffiare il pavimento. L'apparecchiatura deve essere pulita regolarmente:

1. Lavare l'interno e gli accessori con acqua

tiepida e sapone neutro.

2. Ispezionare regolarmente le guarnizioni della

porta ed eliminare con un panno umido tracce di sporco e residui.

3. Risciacquare e asciugare accuratamente.

4. Pulire il condensatore e il compressore sul

retro dell'apparecchiatura con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia. Sbrinamento del frigorifero Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchiatura, sopra il motocompressore, dove evapora. È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriore, per evitare che l'acqua fuoriesca sugli alimenti. Usare l'apposito utensile già inserito nel foro di scarico. Periodi di non utilizzo Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete

2. Estrarre tutti gli alimenti

3. Lasciare la porta/le porte socchiusa/e per

evitare la formazione di odori sgradevoli. AVVERTENZA! Se l'apparecchiatura rimane accesa, farla controllare periodicamente per evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica. 32 www.zanussi.comRisoluzione dei problemi AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. Cosa fare se... Problema Causa possibile Soluzione L'apparecchiatura non funzio- na. L'apparecchiatura è spenta. Accendere l’apparecchiatura. La spina non è inserita corret- tamente nella presa di alimen- tazione. Inserire correttamente la spina nella presa di alimentazione. Assenza di tensione nella pre- sa di alimentazione. Collegare alla presa di alimen- tazione un'altra apparecchia- tura elettrica. Rivolgersi ad un elettricista qualificato. L'apparecchiatura è rumorosa. L'apparecchiatura non è ap- poggiata in modo corretto. Controllare se l'apparecchia- tura è appoggiata in modo sta- bile. La lampadina non si accende. La lampadina è in modalità stand-by. Chiudere e riaprire la porta. La lampadina è difettosa. Fare riferimento alla sezione "Sostituzione della lampadina". Il compressore rimane sempre in funzione. La temperatura impostata non è corretta. Fare riferimento al capitolo "Uso dell'apparecchiatura". Sono stati introdotti insieme molti alimenti da surgelare Attendere alcune ore e ricon- trollare la temperatura. La temperatura ambiente è troppo alta. Fare riferimento al grafico della classe climatica sulla targhetta dei dati. Gli alimenti introdotti nell'ap- parecchiatura erano troppo caldi. Lasciar raffreddare gli alimenti a temperatura ambiente prima di introdurli. La porta non è chiusa corretta- mente. Consultare la sezione "Chiu- sura della porta". All'interno del frigorifero scorre acqua. Lo scarico dell'acqua è ostrui- to. Pulire lo scarico dell'acqua. Gli alimenti impediscono all'ac- qua di scorrere nell'apposito collettore. Evitare di disporre gli alimenti direttamente contro la parete posteriore. www.zanussi.com 33Problema Causa possibile Soluzione La porta non è allineata o inter- ferisce con la griglia di ventila- zione. L'apparecchiatura non è cor- rettamente livellata. Fare riferimento alla sezione "Livellamento". La temperatura all'interno dell'apparecchiatura è troppo bassa/troppo alta. Il regolatore della temperatura non è impostato corretta- mente. Impostare una temperatura su- periore/inferiore. La porta non è chiusa corretta- mente. Consultare la sezione "Chiu- sura della porta". La temperatura degli alimenti è troppo alta. Prima di introdurre gli alimenti, lasciarli raffreddare a tempera- tura ambiente. Sono stati introdotti molti ali- menti contemporaneamente. Introdurre gli alimenti un poco alla volta. Il coperchio viene aperto fre- quentemente. Aprire la porta solo se neces- sario. L'aria fredda non circola cor- rettamente all'interno dell'ap- parecchiatura. Adottare le misure necessarie per garantire una corretta cir- colazione dell'aria fredda. Sostituzione della lampadina Estrarre la spina dalla presa di corrente.

1. Rimuovere la vite dal coprilampada.

2. Rimuovere il coprilampada (vedere la

3. Sostituire la lampadina con una nuova della

stessa potenza (la potenza massima è indicata sul coprilampada) concepita in modo specifico per elettrodomestici.

4. Installare il coprilampada.

5. Serrare la vite del coprilampada.

6. Inserire la spina nella presa.

Controllare che la luce si accenda. Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Fare

riferimento alla sezione "Installazione".

3. Se necessario, sostituire le guarnizioni

difettose. Contattare il Centro di Assistenza. Installazione AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. Luogo d'installazione Installare l'apparecchiatura in un luogo asciutto, ben ventilato, la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta dei dati del modello: 34 www.zanussi.comClasse climati-

Temperatura ambiente SN da +10°C a +32°C N da +16°C a +32°C ST da +16°C a +38°C T da +16°C a +43°C In alcuni modelli potrebbero verificarsi delle anomalie se non si rispettano le temperature indicate. Il corretto funzionamento può essere garantito solo nel rispetto delle temperature indicate. In caso di dubbi sul luogo di installazione dell'apparecchiatura, contattare il venditore, il nostro Centro di Assistenza o il rivenditore più vicino Distanziatori posteriori Nella custodia della documentazione sono inclusi due distanziatori, da installare come mostrato nella figura.

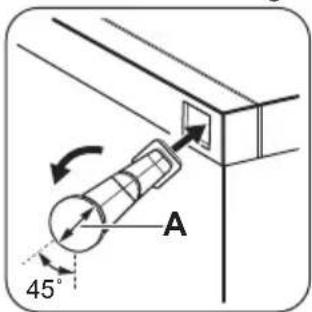

1. Inserire i distanziatori nei fori. Controllare

che la freccia (A) sia posizionata come illustrato nella figura. 45˚

2. Ruotare i distanziatori di 45° in senso

antiorario finché si bloccano in posizione. Livellamento L'apparecchiatura deve trovarsi perfettamente in piano. Per correggere gli eventuali dislivelli è possibile regolare in altezza i due piedini anteriori. Ubicazione AVVERTENZA! L'apparecchiatura deve poter essere scollegabile dalla presa di corrente; pertanto, al termine dell'installazione, la spina deve essere facilmente accessibile. L'apparecchiatura deve essere installata lontano da fonti di calore come per esempio termosifoni, boiler, luce solare diretta, ecc. Verificare che sul lato posteriore sia garantita un'adeguata circolazione dell'aria. Per ottenere prestazioni ottimali, se l'apparecchiatura è installata sotto un pensile, si raccomanda di mantenere una distanza minima di 100 mm tra quest'ultimo e lo spigolo superiore dell'apparecchiatura. Se possibile, tuttavia, evitare di installare l'apparecchiatura sotto un pensile. Per consentire un perfetto livellamento dell'apparecchiatura sono disponibili uno o più piedini regolabili. min. 100 mm15 mm15 mm Possibilità di invertire la porta AVVERTENZA! Prima di eseguire le operazioni descritte, estrarre la spina dalla presa di corrente. www.zanussi.com 35AVVERTENZA! Per effettuare le seguenti operazioni, si raccomanda di farsi aiutare da un'altra persona che tenga ben ferme le porte dell'apparecchiatura.

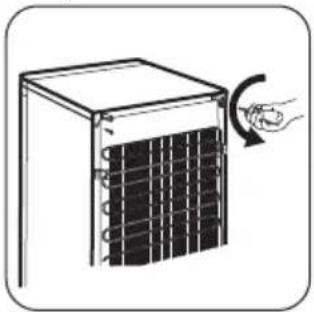

1. Estrarre le due viti situate sul lato

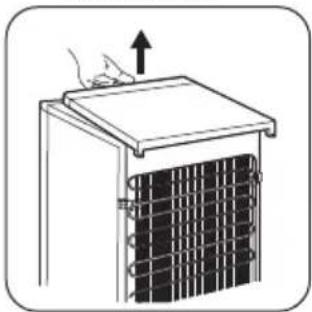

2. Spingere all'indietro la copertura superiore

3. Svitare il piedino sinistro.

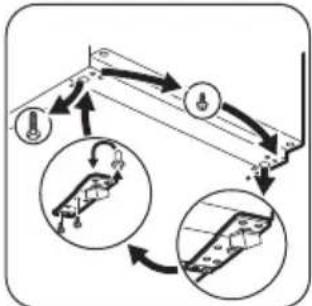

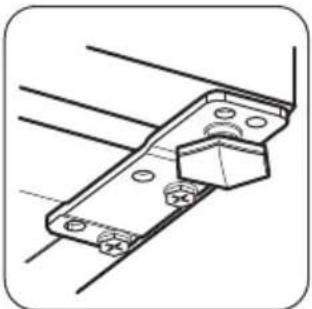

4. Rimuovere le viti dalla cerniera inferiore

della porta. Rimuovere la cerniera. Inserire il perno nella direzione della freccia.

5. Rimuovere la vite e installarla sul lato

6. Installare la cerniera sul lato opposto.

7. Avvitare il piedino destro.

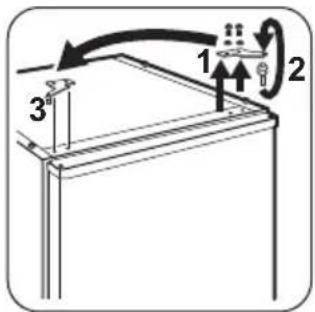

8. Rimuovere le viti dalla cerniera superiore

9. Rimuovere la cerniera. Inserire il perno nella

direzione della freccia. Installare la cerniera sul lato opposto.

11. Riapplicare la copertura superiore.

12. Premere sul lato anteriore della copertura.

13. Stringere le due viti sul lato posteriore.

14. Rimuovere la maniglia e installarla sul lato

Eseguire un controllo finale per accertarsi che:

• tutte le viti siano serrate.

• la guarnizione magnetica aderisca all'unità.

• la porta si apra e si chiuda correttamente. Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione non aderisca perfettamente all'apparecchiatura. In tal caso, attendere che aderisca naturalmente. Per chi preferisce non eseguire direttamente le operazioni sopra descritte, consigliamo di rivolgersi al Centro di Assistenza più vicino. L'intervento di inversione delle porte, eseguito dai tecnici del servizio post-vendita, sarà a carico dell'utente. 36 www.zanussi.comCollegamento elettrico

• Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta dei dati corrispondano a quelle dell'impianto domestico.

• L'apparecchiatura deve disporre di una messa a terra. La spina del cavo di alimentazione è dotata di un apposito contatto. Se la presa di corrente dell'impianto domestico non è collegata a terra, allacciare l'apparecchiatura a una presa di terra separata in conformità alle norme in vigore, rivolgendosi a un elettricista qualificato.

• Il produttore declina ogni responsabilità qualora le suddette precauzioni di sicurezza non vengano rispettate.

• Questa apparecchiatura è conforme alle direttive CEE. Dati tecnici Dati tecnici Altezza mm 850 Larghezza mm 550 Profondità mm 612 Tensione Volt 230-240 Frequenza Hz 50 I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato interno destro dell'apparecchiatura e sull'etichetta dei valori energetici.
