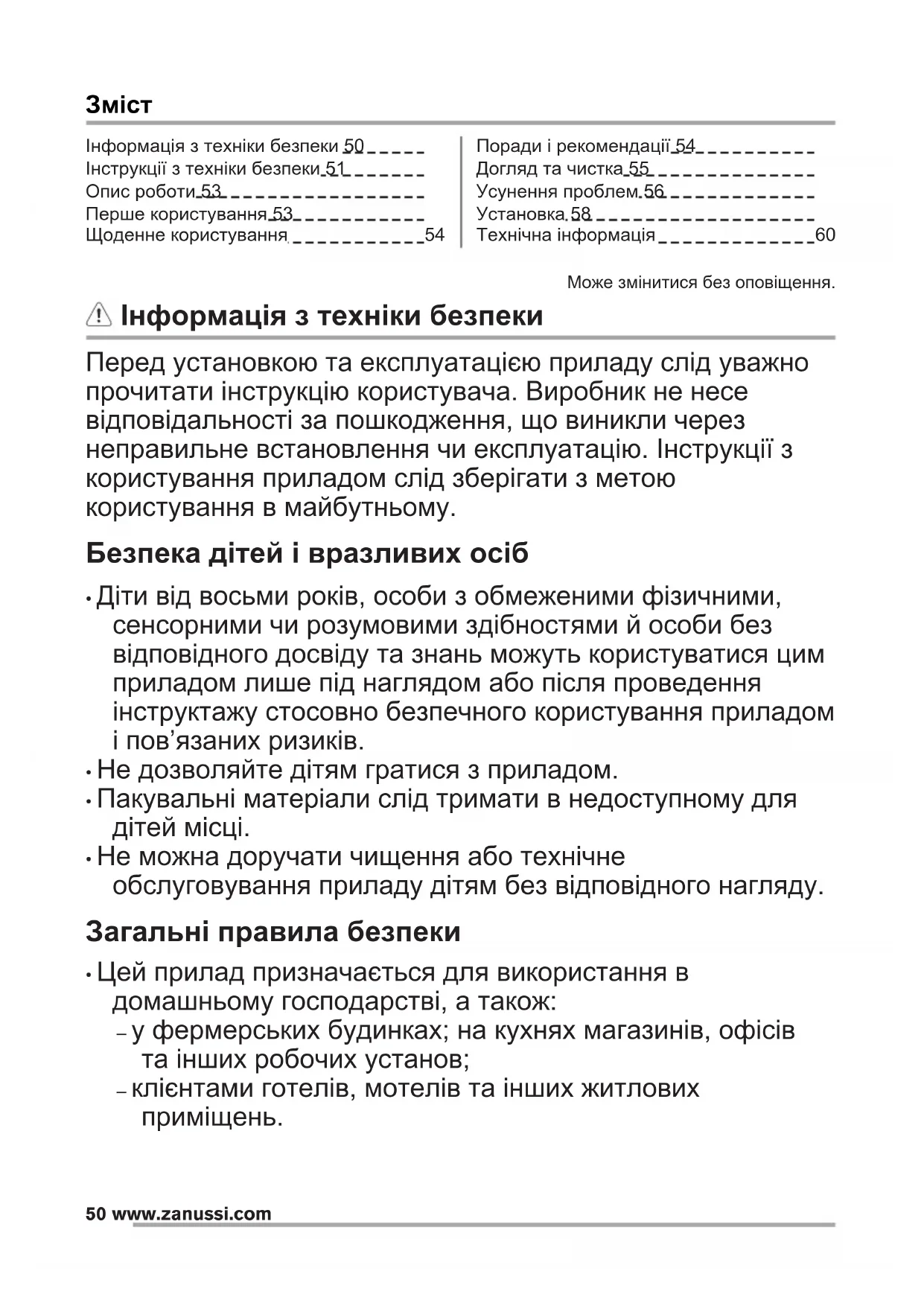

ПОСІБНИК КОРИСТУВАЧА ZRG16604WA ZANUSSI

Інформація з техніки безпеки 50____
Інструкції з техніки безпеки 51____
Опис роботи 53
Перше користування 53____
Щоденне користування 54

Поради і рекомендації 54____
Догляд та чистка 55
Усунення проблем.56 ____
Установка.58
Технічна інформація____60

Може змінитися без оповіщення.

⚠️ Інформація з техніки безпеки

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за пошкодження, що виникли через неправильне встановлення чи експлуатацію. Інструкції з користування приладом слід зберігати з метою користування в майбутньому.

Безпека дітей і вразливих осіб

• Діти від восьми років, особи з обмеженими фізичними, сенсорними чи розумовими здібностями й особи без відповідного досвіду та знань можуть користуватися цим приладом лише під наглядом або після проведення інструктажу стосовно безпечного користування приладом і пов'язаних ризиків.
• Не дозволяйте дітям гратися з приладом.
- Пакувальні матеріали слід тримати в недоступному для дітей місці.
- Не можна доручати чищення або технічне обслуговування приладу дітям без відповідного нагляду.

Загальні правила безпеки

• Цей прилад признається для використання в домашньому господарстві, а також:
  – у фермерських будинках; на кухнях магазинів, офісів та інших робочих установ;
  – клієнтами готелів, мотелів та інших житлових приміщень.

• Вентиляційні отвори в корпусі приладу та в конструкції, що вбудовується, мають бути відкритими.
• Для прискорення процесу розморожування не застосовуйте механічні пристрої чи інші засоби, окрім засобів рекомендованих виробником.
- Стежте за тим, щоб не пошкодити контур циркуляції холодоагенту.
- Не застосовуйте електричні пристрої усередині відділень для зберігання продуктів, якщо вони не передбачені для цієї мети виробником.
- Не застосовуйте водяні розпилювачі або пару для чищення.
- Мийте прилад м'якою вологою ганчіркою. Використовуйте тільки нейтральні миючі засоби. Не застосовуйте абразивні засоби, абразивні серветки, розчинники або металеві предмети.
- Не зберігайте в цьому приладі легкозаймисті речовини, зокрема аерозольні балончики з паливом.
• У разі пошкодження кабелю живлення зверніться для його заміни до виробника, сервісного центру чи іншої кваліфікованої особи. Робити це самостійно небезпечно.
- Якщо прилад оснащений пристроєм для приготування льоду або дозатором води, заповнюйте їх лише питною водою.
• Якщо прилад вимагає підключення до водопроводу, підключайте його лише до водопроводу з питною водою.
- Мінімальний тиск води на вході має становити 1 бар (0,1 МПа), а максимальний — 10 бар (1 МПа).

Інструкції з техніки безпеки

Установка

ПОПЕРЕДЖЕННЯ!

Цей пристрій повинен встановлювати лише кваліфікований фахівець.

• Повністю зніміть упаковку.

• Не встановлюйте й не використовуйте пошкоджений прилад.

• Дотримуйтесь інструкцій зі встановлення, що постачаються із приладом.

• Прилад важкий, тому будьте обережні, пересуваючи його. Обов'язково одягайте захисні рукавички.
• Подбайте про те, щоб повітря могло вільно циркулювати навколо приладу.
• Зачекайте щонайменше 4 години, перш ніж підключати прилад до електромережі. Це потрібно для того,

щоб масло могло стекти назад до компресора.

• Не встановлюйте прилад поблизу обігрівачів, кухонних плит, духових шаф чи варильних поверхонь.
• Задня стінка приладу повинна стояти коло стіни.
• Встановлюйте прилад так, щоб на нього не попадало пряме сонячне проміння.
• Не встановлюйте прилад у місцях з високою вологістю або низькою температурою, наприклад у примурках, гаражах або винних льохах.

Підключення до електромережі

ПОПЕРЕДЖЕННЯ!

Існує ризик займання або ураження електричним струмом.

• Прилад повинен бути заземленим.
• Усі роботи з підключення до електромережі мають виконуватися кваліфікованим електриком.
• Переконайтеся, що електричні параметри на табличці з технічними даними відповідають параметрам електромережі. У разі невідповідності слід звернутися до електрика.
• Завжди користуйтеся правильно встановленою протиударною розеткою.
• Не використовуйте розгалужувачі, перехідники й подовжувачі.
• Стежте за тим, щоб не пошкодити електричні компоненти (наприклад, штепсель, кабель живлення, компресор). При необхідності заміни електрокомпонентів слід звернутися до відповідної служби чи до електрика.
• Кабель живлення повинен знаходитися нижче рівня штепсельної вилки.
• Вставляйте штепсельну вилку у розетку електроживлення лише після закінчення установки. Переконайтесь, що після установки є вільний доступ до розетки електроживлення.
• Не тягніть за кабель живлення при відключенні приладу від мережі. Вимкнення з розетки завжди здійснюйте, витягаючи за штепсельну вилку.

Користування

ПОПЕРЕДЖЕННЯ!

Існує небезпека травмування, опіків, ураження електричним струмом і пожежі.

• Не змінюйте технічні характеристики приладу.
• Не дозволяється класти всередину приладу інші електричні прилади (наприклад, апарати для виготовлення морозива), якщо інше не зазначається виробником.
• Стежте за тим, щоб не пошкодити контур циркуляції холодоагенту. У ньому міститься ізобутан (R600а) та природний газ із високим рівнем екологічності. Цей газ є займистим.
• У випадках пошкодження контуру циркуляції холодоагенту, переконайтесь у відсутності полум'я та джерел займання в кімнаті. Провітріть приміщення.
• Не ставте гарячі предмети на пластикові частини приладу.
• Не зберігайте в приладі займисті гази та рідини.
• Не кладіть займисті речовини чи предмети, змочені в займистих речовинах, усередину приладу, поряд із ним або на нього.
• Не торкайтеся до компресора чи конденсатора. Вони гарячі.

Внутрішнє освітлення

- Електричну або галогенову лампочку, що використовується в цьому приладі, призначено лише для побутових приладів. Не використовуйте її для освітлення оселі.

Догляд і чищення

ПОПЕРЕДЖЕННЯ!

Існує ризик травмування або пошкодження приладу.

• Перед початком ремонту прилад треба від'єднати від електромережі, знявши запобіжник або витягнувши шнур живлення з розетки.

- У холодильному агрегаті цього приладу містяться вуглеводні. Обслуговування та перезаряджання агрегату повинен

виконувати лише кваліфікований спеціаліст.

- Регулярно оглядайте дренажний отвір приладу та очищуйте його за необхідності. У разі блокування отвору розморожена вода збиратиметься на дні приладу.

Утилізація

ПОПЕРЕДЖЕННЯ!

Існує небезпека задушення.

• Від'єднайте прилад від електромережі.
• Відріжте кабель живлення й викиньте його.
- Зніміть дверцята, щоб запобігти запиранню дітей чи домашніх тварин усередині приладу.

• Контур циркуляції холодоагенту й ізоляційні матеріали приладу є екологічно чистими.
• Ізоляційна піна містить займистий газ. Щоб отримати інформацію про належну утилізацію приладу, слід звернутися до органів муніципальної влади.
• Не пошкоджуйте елементи охолоджувача, що знаходяться поруч із теплообмінником.

Цей продукт по змісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №1057 від 3 грудня 2008р.)

Опис роботи

Увімкнення

Вставте вилку у стінну розетку.

Поверніть регулятор температури за годинниковою стрілкою в середнє положення.

Вимкнення

Щоб вимкнути прилад, поверніть регулятор температури в положення «О».

Регулювання температури

Температура регулюється автоматично.

Настройка приладу відбувається наступним чином:

• поверніть регулятор температури до меншого значення, щоб забезпечити мінімальне охолодження.
• поверніть регулятор температури до більшого значення, щоб забезпечити максимальне охолодження.

Зазвичай найбільше підходить середнє значення.

Однак при встановленні точної температури слід пам'ятати, що температура всередині приладу залежить від таких чинників:

• температура у приміщенні;
• частота відкривання дверцят
- кількість продуктів усередині приладу;
• місцезнаходження приладу

Якщо температура навколишнього середовища висока або прилад повністю заповнений і в ньому встановлена найнижча температура, прилад може працювати безперервно, що спричиняє наморожування на задній панелі. У такому випадку регулятор слід повернути на вищу температуру, щоб дозволити автоматичне розморожування й разом з цим зменшити споживання енергії.

Перше користування

Миття камери

Щоб усунути типовий запах нового приладу, перш ніж користуватися ним, помийте камеру і все внутрішнє приладдя

теплою водою з нейтральним милом, а потім ретельно витріть.

ОБЕРЕЖНО!

Не застосовуйте миючі засоби або абразивні порошки, оскільки вони можуть пошкодити поверхню.

Щоденне користування

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

Знімні полички

Стінки холодильника мають ряд напрямних, тому висоту поличок можна змінювати за бажанням.

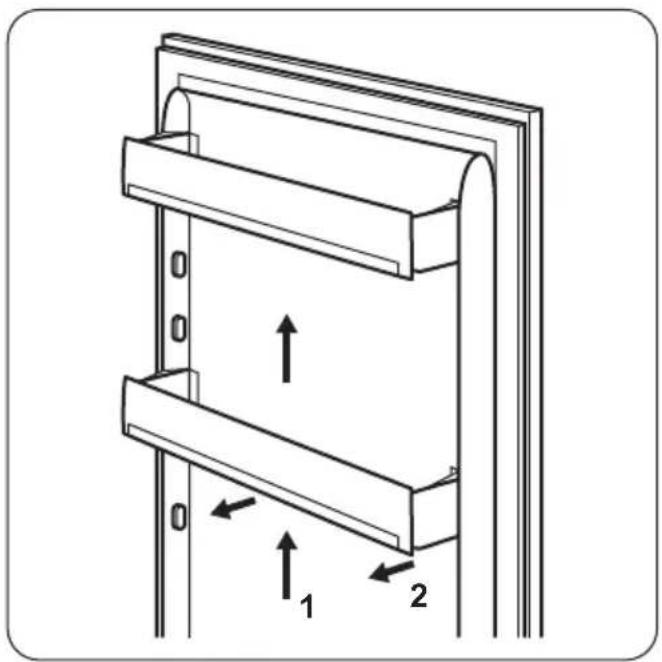

Встановлення поличок на дверцятах

Для зберігання упаковок із продуктами різного розміру, полички на дверцятах можна встановлювати на різній висоті.

1. Повільно потягніть поличку в напрямку, вказаному стрілками, доки вона не зніметься.

2. Потім встановіть її потрібному місці.

Поради і рекомендації

Нормальні звуки при роботі приладу

Наступні звуки є нормальними під час роботи:

• Слабке булькання під час закачування холодоагента через батарею охолодження.
  • Дзижчання й пульсування від компресора під час закачування холодоагента.
• Раптовий тріск зсередини приладу внаслідок термічної дилатації (природного і безпечного фізичного явища).
• Слабке клацання регулятора температури, коли компресор вмикається або вимикається.

Рекомендації щодо економії електроенергії

• Не відкривайте часто дверцята та не залишайте їх відкритими занадто довго.
• Якщо температура навколишнього повітря висока, регулятор температури

встановлено на низьку температуру, а прилад повністю завантажено, компресор може працювати безперервно, що призводить до появи інею або льоду на випарнику. Якщо це відбувається, встановіть більш високий показник за допомогою регулятора температури, щоб зробити можливим автоматичне розмерзання й таким чином заощадити електроенергію.

- Якщо передбачено, не виймайте акумулятори холоду з кошка в морозильній камері.

Рекомендації щодо зберігання в холодильнику необроблених продуктів

Щоб отримати найкращий результат:

• не зберігайте в холодильнику страви, коли вони теплі; не зберігайте рідини, що випаровуються;
• накривайте або загортайте продукти, особливо ті, що сильно пахнуть;

- розміщуйте продукти так, щоб повітря могло вільно циркулювати довкола них.

Рекомендації щодо заморожування

Корисні поради:

• М'ясо (будь-якого типу): покладіть у поліетиленові пакети та поставте на скляну поличку над шухлядою для овочів.
• Задля безпеки зберігайте продукт таким чином не довше двох днів.
• Готові страви, холодні страви тощо: необхідно накривати й можна ставити на будь-яку поличку.

Догляд та чистка

• Фрукти та овочі: слід ретельно помити й покласти у спеціальну шухляду, яка входить у комплект постачання.
• Масло й сир: слід покласти у спеціальні герметичні контейнери або загорнути в алюмінієву фольгу чи покласти в поліетиленові пакети, щоб максимально захистити від обвітрювання.
• Пляшки: слід закрити кришками і зберігати на на полиці для пляшок на дверцятах.
• Банани, картопля, цибуля та часник (якщо вони не упаковані): не слід зберігати в холодильнику.

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

Загальні застереження

ОБЕРЕЖНО!

Перш ніж виконувати операції з технічного обслуговування, завжди виймайте вилку з розетки.

У холодильному агрегаті цього приладу містяться вуглеводні, тому його технічне обслуговування та перезаправляння має виконувати лише уповноважений кваліфікований майстер.

Аксесуари та деталі приладу не призначені для миття в посудомийній машині.

Періодичне чищення

ОБЕРЕЖНО!

Не тягніть, не пересувайте і не пошкоджуйте трубки та кабелі всередині камери.

Пильнуйте за тим, щоб не пошкодити систему охолодження. Пересуваючи прилад, піднімайте його за передній край, аби не подряпати підлогу.

Прилад необхідно регулярно мити.

1. Камеру та аксесуари мийте теплою водою з нейтральним милом.
2. Регулярно перевіряйте ущільнювач дверцят і очищуйте його від бруду та залишків продуктів.
3. Промийте чистою водою і ретельно витріть.
4. Конденсатор і компресор у задній частині приладу необхідно чистити за допомогою щітки.

Це покращить роботу приладу і дозволить заощадити електроенергію.

Розморожування холодильника

Іній автоматично видаляється з випарника холодильного відділення щоразу, коли в режимі звичайної експлуатації припиняється робота компресора. Тала вода витікає через жолоб у спеціальний контейнер в задній частині приладу, над двигуном компресора, де потім випаровується.

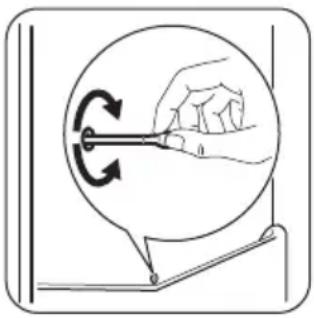

Слід періодично чистити зливний отвір для талої води, розміщений посередині каналу холодильного відділення, щоб запобігти переливанню води через край і потраплянню її на продукти в

холодильнику. Користуйтеся спеціальним пристроєм для очищення із комплекту поставки (він вставлений у зливний отвір).

Коли прилад тривалий час не експлуатується, виконайте такі запобіжні дії:

Усунення проблем

1. Відключіть прилад від електромережі.
2. Вийміть з нього всі продукти
3. Залишіть дверцята відчиненими, щоб запобігти утворенню неприємних запахів.

ПОПЕРЕДЖЕННЯ!

Якщо ви не вимикатимете прилад, то попросіть кого-небудь періодично перевіряти продукти, які в ньому знаходяться, на предмет псування через відключення електроенергії.

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

Що робити у випадку, якщо...

Проблема Можнова причина Рішення
Прилад не працює. Прилад вимкнений. Увімкніть пристрій.
Кабель живлення	неправильно підключено до електромережі.	Правильно вставте штепсель кабелю живлення в розетку.
Відсутня напруга в розетці. Підключіть до розетки		інший електроприлад.Зверніться до кваліфікованого електрика.
Прилад шумить під час роботи.	Прилад не зафіксовано належним чином.	Переконайтесь, що прилад стоїть стійко.
Лампочка не світиться. Лампочка знаходиться в режимі очікування.		Закрийте, а потім відкрийте дверцята.
	Лампа перегоріла. Див. розділ «Заміна лампочки».
Компрессор працює без зупинок.	Неправильно встановлено температуру.	Зверніться до розділу «Експлуатація».
Проблема Можнона причина Рішення
У морозильну камеру було	одночасно покладено багато продуктів, які необхідно заморозити.	Зачекайте кілька годин, а потім знову перевірте температуру.
Температура в приміщенні	надто висока.	Див. діаграму кліматичного класу на табличці з технічними даними.
Продукти, покладені у	прилад, були недостатньо охолодженими.	Перш ніж завантажувати продукти, дайте їм охолонути до кімнатної температури.
	Дверцята закриті не щільно. Зверніться до розділу «Закривання дверцят».
Вода затікає всередину холодильника.	Засмітився отвір для зливу води.	Прочистьте отвір для зливу води.
	Продукти перешкоджають стіканню води у збірник.	Подбайте про те, щоб продукти не торкалися задньої стінки.

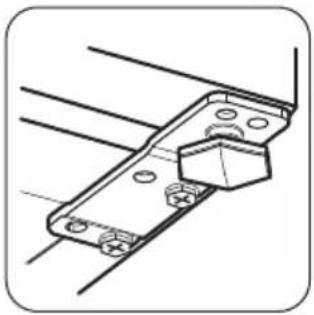

Дверцята зміщені або торкаються вентиляційної решітки.	Прилад не вирівняно. Див. розділ «Вирівнювання».
Температура всередині приладу надто низька або надто висока.	Неправильно встановлений регулятор температури.	Установіть вищу або нижчу температуру.
	Дверцята закриті не щільно. Зверніться до розділу «Закривання дверцят».
	Температура продуктів надто висока.	Зачекайте, доки продукти охолонуть до кімнатної температури, перш ніж розміщувати їх у камері приладу.
	У приладі одночасно зберігається дуже багато продуктів.	Не тримайте в холодильнику так багато продуктів.
	Кришку відкривали надто часто.	Відкривайте дверцята, лише коли це необхідно.
	Всередині приладу відсутня циркуляція холодного повітря.	Подбайте про те, щоб повітря могло вільно циркулювати всередині приладу.

Заміна лампи

Витягніть вилку з електричної розетки.

1. Викрутіть гвинт із плафона.
2. Зніміть плафон (див. малюнок).

1. Замініть лампу на нову такої самої потужності спеціально призначену для

Установка

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

Розміщення

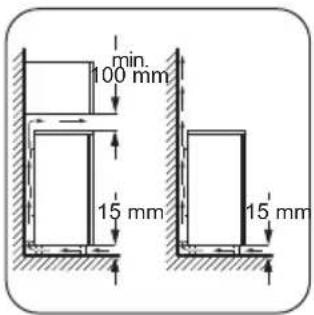

Цей прилад слід встановлювати у сухому, добре провітрюваному приміщенні, де температура навколишнього середовища відповідає кліматичному класу, вказаному на табличці з технічними даними приладу:

Кліматичнийклас	Навколишня температура
SN +10°C - + 32°C
N +16°C - + 32°C
ST +16°C - + 38°C
T +16°C - + 43°C

побутових приладів (максимальна потужність вказана на плафоні).

1. Встановіть плафон.
2. Закрутіть гвинт у плафон.
3. Вставте вилку в розетку.
4. Відчиніть дверцята.

Переконайтеся, що лампочка світиться.

Закривання дверцят

1. Прочистіть прокладки дверцят.
2. У разі потреби відрегулюйте дверцята. Див. розділ «Установка».
3. У разі потреби замініть пошкоджені ущільнювачі на дверцятах. Зверніться у сервісний центр.

При експлуатації за межами цього діапазону для деяких типів моделей можуть виникнути певні проблеми в роботі. Правильна робота гарантиється лише при експлуатації у зазначеному діапазоні температур. При виникненні сумнівів щодо того, де встановлювати прилад, зверніться до продавця, нашої служби обслуговування клієнтів або у найближчий сервісний центр

Задні розпірки

У пакеті з документацією є дві розпірки, які потрібно встановити так, як показано на малюнку.

1. Вставте розпірки в отвори. Стрілка (А) має бути обов'язково в положенні, показаному на малюнку.

A 45°

1. Прокрутіть розпірки проти годинникової стрілки на 45°, поки вони із клацанням не стануть на місце.

Вирівнювання

Встановлючи прилад, подбайте про те, щоб він стояв рівно. Цього можна досягти за допомогою двох регульованих ніжок, розташованих спереду внизу.

Щоб мати можливість від'єднувати прилад від електромережі, забезпечте вільний доступ до розетки після встановлення.

Прилад слід встановлювати подалі від джерел тепла, таких як батареї, бойлери, пряме сонячне світло тощо. Повітря має вільно циркулювати довкола задньої панелі приладу. Якщо прилад встановлюється під навісною шафою, то для забезпечення найвищої ефективності мінімальна відстань від верхнього краю приладу до навісної шафи має становити не менше 100 мм. Утім, прилад краще не ставити під навісними шафами. Точне вирівнювання виконується за допомогою однієї або декількох регульованих ніжок внизу на корпусі приладу.

min. 100 mm 15 mm 15 mm

Встановлення дверцят на інший бік

ПОПЕРЕДЖЕННЯ!

Перед виконанням будь-яких операцій витягніть штепсель із електричної розетки.

ОБЕРЕЖНО!

Для виконання описаних нижче процедур вам знадобиться помічник, який буде міцно тримати дверцята приладу.

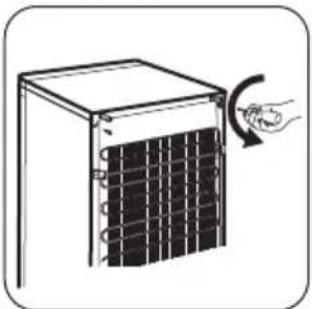

1. Відкрутіть обидва гвинти в задній частині.

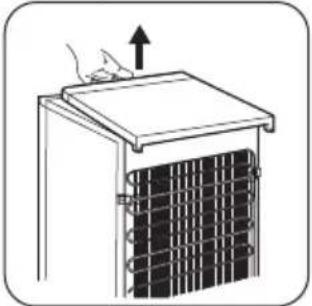

1. Посуньте кришку назад і зніміть її.

1. Відкрутіть ліву ніжку.

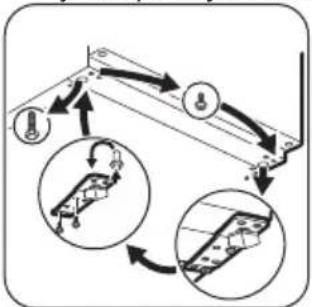

2. Відкрутіть гвинти нижньої зависи дверцят. Зніміть завису. Переставте вісь у напрямку, вказаному стрілкою.

1. Відкрутіть і встановіть гвинт з іншого боку.

2. Встановіть завису з іншого боку.

3. Прикрутіть праву ніжку.

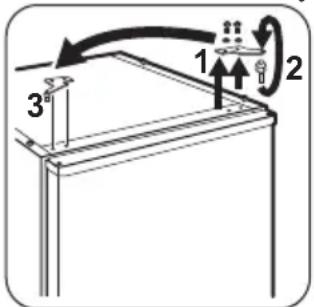

4. Відкрутіть гвинти верхньої зависи дверцят.

5. Зніміть завису. Переставте вісь у напрямку, вказаному стрілкою. Встановіть завису з іншого боку.

1 2 3

1. Затягніть завису.

1. Поставте кришку на місце.
2. Посуньте кришку вперед.
3. Прикрутіть обидва гвинти в задній частині.
4. Зніміть і прикріпіть ручку з протилежного боку.

1 2 3

i Проведіть остаточну перевірку, щоб переконатися, що:

• усі гвинти міцно затягнено;
• магнітний ущільнювач прилягає до корпусу;
• дверцята правильно відчиняються й зачиняються.

Якщо температура навколишнього середовища низька (наприклад, узимку), ущільнювач може не повністю прилягати до корпусу. У такому разі зачекайте, доки ущільнювач не займе належне місце без сторонньої допомоги. Якщо ви не хочете самостійно виконувати наведені вище операції, зверніться до найближчого сервісного центру. Спеціаліст сервісного центру перевстановить дверцята на інший бік за ваш рахунок.

Підключення до електромережі

• Перш ніж підключати прилад до електромережі, переконайтеся, що показники напруги і частоти, вказані на табличці з паспортними даними, відповідають показникам мережі у вашому регіоні.
• Прилад повинен бути заземленим. З цією метою вилка приладу оснащена спеціальним контактом. Якщо у розетці заземлення немає, заземліть прилад окремо у відповідності до чинних нормативних вимог, проконсультувавшись із кваліфікованим електриком.
• Виробник не несе відповідальності у разі недотримання цих правил техніки безпеки.
• Цей прилад відповідає директивам ЄЕС.

Технічна інформація

Технічні дані

Висота мм 850

Ширина мм 550

Глибина мм 612

Напруга В 230-240

Частота Гц 50

Технічна інформація міститься на табличці, розташованій на зовнішньому правому боці

приладу, та на табличці електричних параметрів.

ОХОРОНА ДОВКІЛЛЯ

Здавайте на повторну переробку матеріали, позначені відповідним

символом Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров'я інших людей і забезпечити вторинну переробку електричних і електронних приладів. Не викидайте прилади, позначені відповідним символом , разом з іншим домашнім сміттям. Поверніть продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади.
