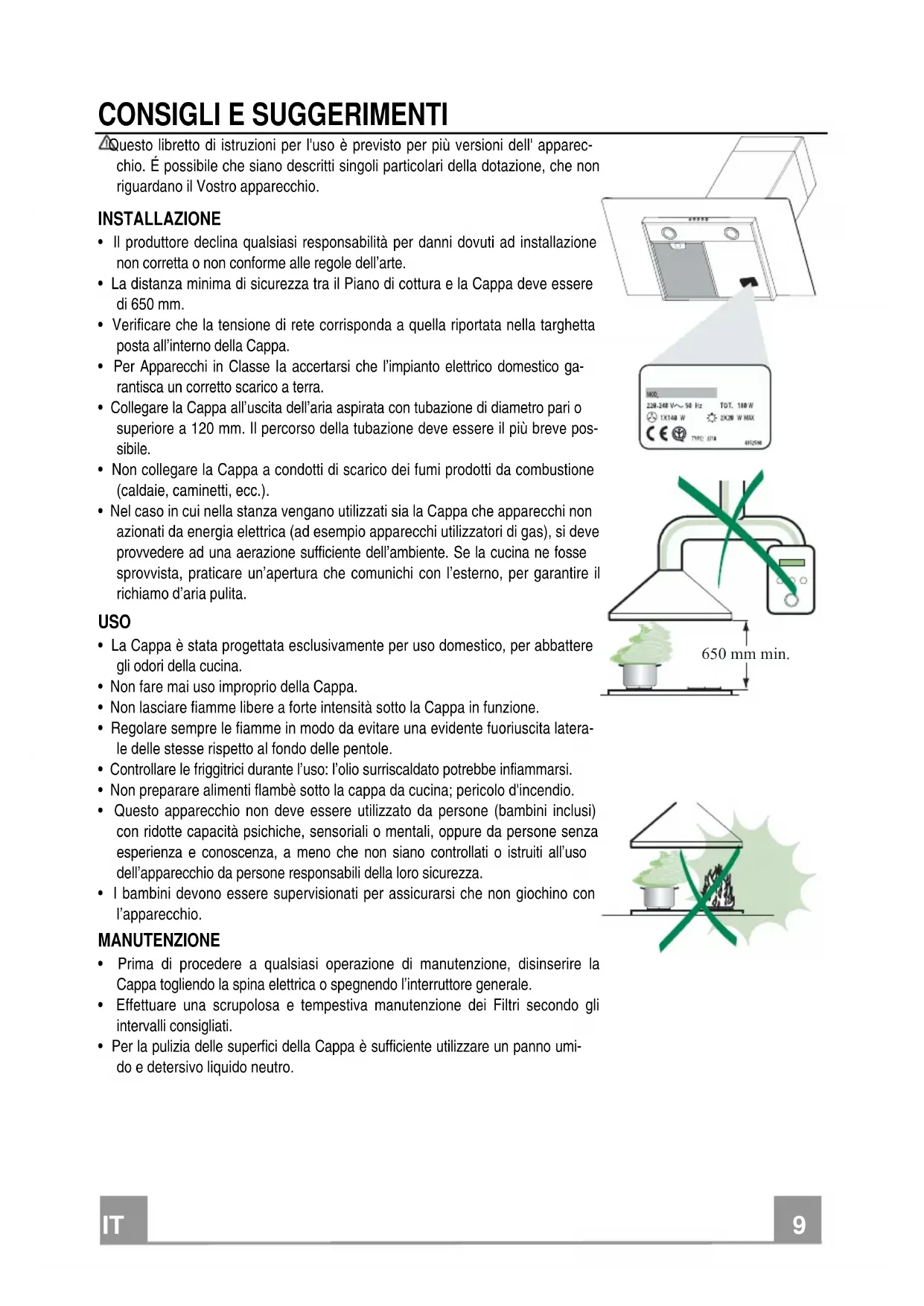

CONSIGLI E SUGGERIMENTI Questo libretto di istruzioni per l'uso è previsto per più versioni dell' apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. INSTALLAZIONE • Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte. • La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm. • Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno della Cappa. • Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico domestico ga-rantisca un corretto scarico a terra. • Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve pos-sibile. • Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.). • Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell’ambiente. Se la cucina ne fosse sprovvista, praticare un’apertura che comunichi con l’esterno, per garantire il richiamo d’aria pulita. USO • La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. • Non fare mai uso improprio della Cappa. • Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione. • Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita latera-le delle stesse rispetto al fondo delle pentole. • Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi. • Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio. • Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza. • I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio. MANUTENZIONE • Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l’interruttore generale. • Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati. • Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umi-do e detersivo liquido neutro.

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo

2 1 Camino Telescopico formato da:

2.1 1 Camino Superiore

2.2 1 Camino Inferiore

9 1 Flangia di Riduzione ø 150-120 mm

14.1 2 Prolunga Raccordo Uscita Aria

15 1 Raccordo Uscita Aria

Rif. Q.tà Componenti di Installazione

7.2.1 2 Staffe Fissaggio Camino Superiore

7.3 1 Staffa Sostegno Raccordo

1 Libretto Istruzioni

INSTALLAZIONE Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il

montaggio della Cappa;

• una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura.

• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, alline-

ando il suo centro (intagli) sulla linea Verticale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino

Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Segnare come indicato, un punto di riferimento a 116 mm dalla linea Verticale di riferimen-

to, e 306 mm sopra la linea Orizzontale di riferimento.

• Ripetere questa operazione dalla parte opposta.

• Forare ø 8 mm i punti segnati.

• Inserire i tasselli 11 nei fori.

• Fissare la Staffa inferiore 7.2.1 utilizzando le Viti 12a (4,2 x 44,4 ) in dotazione.

• Fissare insieme la Staffa superiore 7.2.1 e la Staffa sostegno raccordo 7.3 utilizzando le 2

viti 12a (4,2 x 44,4) in dotazione.

• Avvitare 2 Viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo Cappa, la-

sciando uno spazio di 5-6 mm fra la parete e la testa della vite.IT

Montaggio Corpo Cappa

• Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate

sui punti di aggancio del Corpo Cappa.

• Agganciare il Corpo Cappa alle Viti 12a.

• Serrare definitivamente le Viti 12a di supporto.

• Agire sulle Viti Vr per livellare il Corpo Cappa.

USCITA ARIA VERSIONE ASPIRANTE Per installazione in Versione Aspirante collegare la Cappa alla

tubazione di uscita per mezzo di un tubo rigido o flessibile di

ø150 o 120 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo ø120 mm, inserire la Flangia di ri-

duzione 9 sull’Uscita del Corpo Cappa.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale

occorrente non è in dotazione.

• Togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo

• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo

• Assicurarsi che l’uscita delle Prolunghe Raccordo 14.1 risulti

in corrispondenza delle bocchette del Camino sia in orizzontale

• Collegare il Raccordo 15 all’Uscita del Corpo Cappa per mez-

zo di un tubo rigido o flessibile di ø150 mm, la cui scelta è la-

sciata all'installatore.

• Assicurarsi della presenza del Filtro Antiodore al Carbone atti-

CONNESSIONE ELETTRICA

• Collegare la Cappa all’Alimentazione di Rete interponendo un

Interruttore bipolare con apertura dei contatti di almeno 3 mm.

• Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e as-

sicurarsi che il connettore del Cavo di alimentazione sia corret-

tamente inserito nella presa dell’Aspiratore

• Allargare leggermente le due falde laterali, agganciarle dietro

le Staffe 7.2.1 e richiuderle fino a battuta.

• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in

• Assicurarsi che l’uscita delle Prolunghe Raccordo risulti in cor-

rispondenza delle bocchette del Camino.

• Allargare leggermente le due falde laterali del Camino, aggan-

ciarle tra il Camino superiore e la parete e richiuderle fino a

• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2

Viti 12c (2,9 x 9,5) in dotazione.

S L Luci Accende e spegne l’Impianto di Illuminazione.

S Led Led accensione Motore.

V1 Motore Accende e spegne il motore Aspirazione a velocità minima, adatta ad un

ricambio d’aria continuo particolarmente silenzioso, in presenza di pochi

V2 Velocità Velocità media, adatta alla maggior parte delle condizioni d’uso, dato

l’ottimo rapporto tra portata d’aria trattata e livello sonoro.

V3 Velocità Velocità massima, adatta a fronteggiare le massime emissioni di vapore di

cottura, anche per tempi prolungati.IT

MANUTENZIONE Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere

lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un

uso particolarmente intenso.

• Togliere i Filtri uno alla volta, spingendoli verso la parte poste-

riore del gruppo e tirando contemporaneamente verso il basso.

• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima

• Rimontarli facendo attenzione a mantenere la maniglia verso la

parte visibile esterna.

Filtro antiodore (Versione Filtrante) SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO • Non è lavabile e non è rigenerabile, va sostituito almeno ogni 4

mesi o più frequentemente, per un uso particolarmente intenso.

• Togliere i Filtri antigrasso metallici.

• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo

sugli appositi agganci.

• Montare il nuovo Filtro agganciandolo nella sua sede.

• Rimontare i Filtri antigrasso metallici.

SOSTITUZIONE LAMPADE Lampade a incandescenza da 40 W

• Togliere i Filtri antigrasso metallici.

• Svitare le Lampade e sostituirle con nuove di uguali caratteri-

ta-filtros.436000715_ver4
