Tipo di prodotto	Lavastoviglie
Marca	Zanussi
Modello	ZDT11001
Dimensioni (L x A x P)	596 x 818-898 x 555 mm
Alimentazione elettrica	220-240 V, 50 Hz
Capacità	12 coperti
Programmi di lavaggio	5 programmi: 70°C, 65°C, 65°A30', 50°C, Prelavaggio
Opzioni	Segnali acustici attivabili/disattivabili
Addolcitore d'acqua	Regolabile manualmente ed elettronicamente
Consumo elettrico	0,1 a 2,0 kWh secondo il programma
Consumo d'acqua	5 a 25 L secondo il programma
Pressione di alimentazione acqua	Min 0,5 bar / Max 8 bar
Temperatura massima acqua in ingresso	60 °C
Tipo di alimentazione acqua	Acqua fredda o calda (a seconda della fonte)
Distributori	Prodotto di lavaggio, brillantante, serbatoio del sale rigenerante
Sicurezza bambini	Dispositivo di bloccaggio porta
Manutenzione	Pulizia regolare dei filtri e dei bracci irroratori
Servizio post-vendita	Ricambi originali richiesti, contattare il servizio clienti

Domande frequenti - ZDT11001 ZANUSSI

Come regolare l'addolcitore d'acqua sulla lavastoviglie Zanussi ZDT11001?

Per regolare l'addolcitore d'acqua, accendere l'apparecchio in modalità Programmazione. Tenere premuto il tasto programma finché il led (A) lampeggia e il led (B) si accende. Una volta spento il led (B), il led di fine lampeggia. Premere il tasto programma per cambiare il livello (il numero di lampeggi indica il livello). Spegnere l'apparecchio per confermare. Fare riferimento alla tabella della durezza dell'acqua per scegliere il livello corretto.

Come riempire il serbatoio del sale rigenerante?

Utilizzare solo sale rigenerante per lavastoviglie. Per il primo utilizzo, versare 1 litro d'acqua nel serbatoio, poi aggiungere il sale. Successivamente, riempire semplicemente il serbatoio con il sale. Dopo il riempimento, avviare immediatamente un programma per evitare la corrosione.

Come utilizzare il brillantante?

Riempire il distributore del brillantante quando l'indicatore (A) è vuoto. Regolare la quantità erogata ruotando il selettore tra le posizioni 1 (minimo) e 4 (massimo). Utilizzare solo brillantante per lavastoviglie.

Cosa fare se le stoviglie non sono pulite dopo un lavaggio?

Controllare che i filtri non siano ostruiti e che siano montati correttamente. Assicurarsi che i bracci irroratori ruotino liberamente e che i cestelli non siano sovraccarichi. Utilizzare il programma adatto al grado di sporco e verificare la quantità di detersivo.

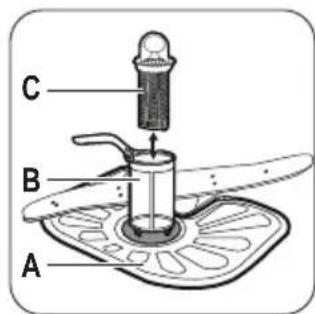

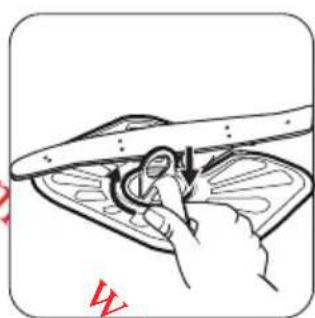

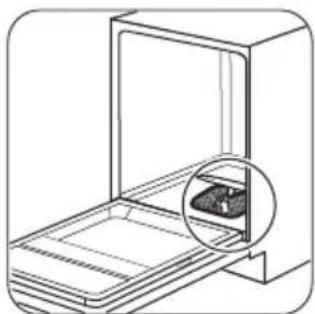

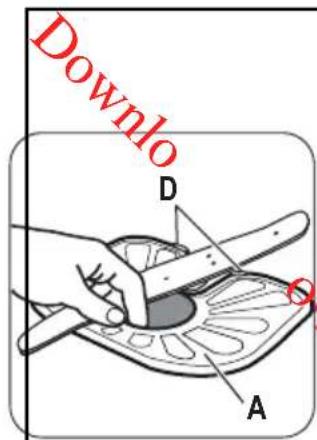

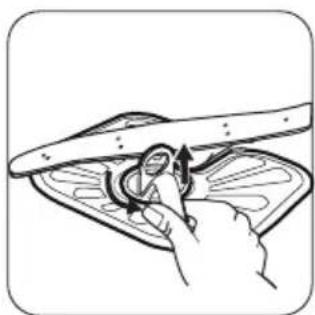

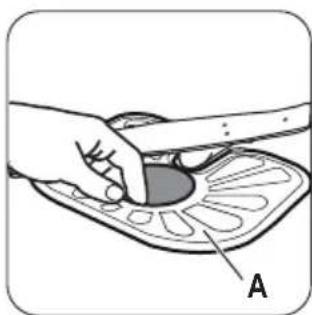

Come pulire i filtri della lavastoviglie?

Ruotare la maniglia del filtro verso sinistra per rimuovere i filtri (B) e (C). Smontarli e lavarli con acqua corrente. Rimuovere anche il filtro (A) e lavarlo. Rimontare assicurandosi che il filtro (A) sia ben posizionato sotto le guide (D) e che i filtri (B) e (C) siano correttamente rimessi in sede. Ruotare la maniglia verso destra fino all'arresto.

Come attivare o disattivare i segnali acustici?

Accendere l'apparecchio in modalità Programmazione. Tenere premuto il tasto programma finché il led (A) lampeggia e il led (B) si accende. Premere immediatamente il tasto programma. Per disattivare, attendere che il led (A) si spenga e che il led di fine si accenda, poi premere il tasto programma. Spegnere l'apparecchio per confermare.

Cosa fare se l'apparecchio non si avvia?

Controllare che la spina sia ben inserita, che la porta sia chiusa e che il fusibile non sia bruciato. Se il led del programma lampeggia continuamente, potrebbe esserci un problema di alimentazione idrica o di scarico. Consultare la tabella delle anomalie nel manuale.

Come caricare correttamente i cestelli?

Posizionare gli oggetti cavi (tazze, bicchieri) capovolti. I coltelli e gli oggetti appuntiti devono essere sistemati nel cestello delle posate con le punte verso il basso. Mescolare i cucchiai con altre posate. Assicurarsi che i bicchieri non si tocchino e che i bracci irroratori possano ruotare liberamente.

Quali sono i programmi disponibili sul Zanussi ZDT11001?

L'apparecchio offre 5 programmi: 70°C per stoviglie molto sporche, 65°C per normalmente sporche, 65°A30' per leggermente sporche (30 min), 50°C per normalmente sporche con asciugatura, e un programma di solo prelavaggio (12 min). Ogni programma ha durate e consumi specifici.

Come effettuare la manutenzione dei bracci irroratori?

Non rimuovere i bracci irroratori. Se residui ostruiscono i fori, utilizzare un oggetto sottile e appuntito per liberarli. Controllare regolarmente che ruotino liberamente.

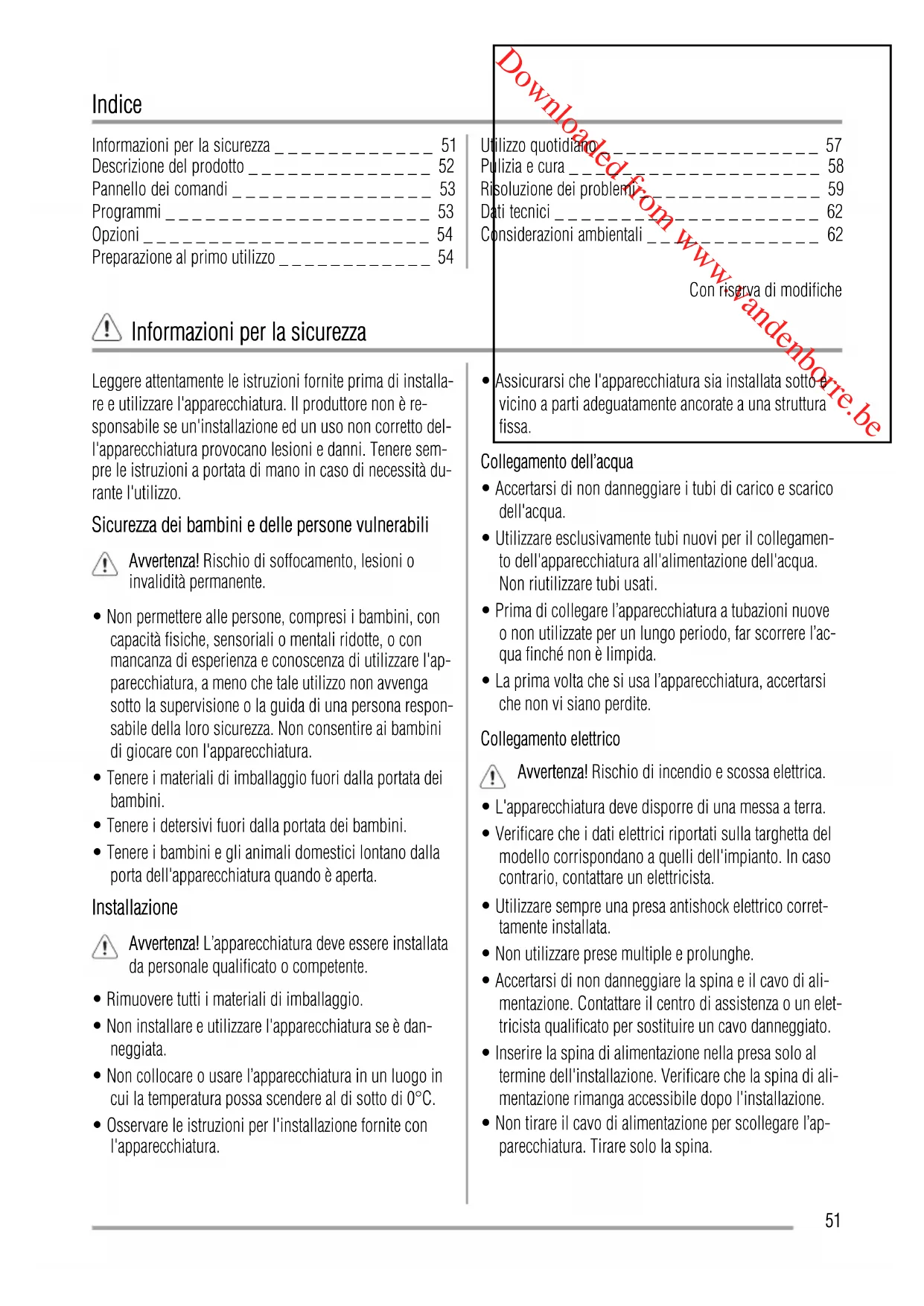

MANUALE UTENTE ZDT11001 ZANUSSI

Istruzioni per l'uso 51

Informazioni per la sicurezza 51

Descrizione del prodotto 52

Pannello dei comandi 53

Programmi 53

Opzioni 54

Preparazione al primo utilizzo 54

Informazioni per la sicurezza

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

Sicurezza dei bambini e delle persone vulnerabili

Avvertenza! Rischio di soffocamento, lesioni o invalidità permanente.

• Non permettere alle persone, compresi i bambini, con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza, di utilizzare l'apparecchiatura, a meno che tale utilizzo non avvenga sotto la supervisione o la guida di una persona responsabile della loro sicurezza. Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio fuori dalla portata dei bambini.
• Tenere i detersivi fuori dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dalla porta dell'apparecchiatura quando è aperta.

Installazione

Avvertenza! L'apparecchiatura deve essere installata da personale qualificato o competente.

• Rimuovere tutti i materiali di imballaggio. Non installare e utilizzare l'apparecchiatura se è danneggiata. Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0°C.
• Osservare le istruzioni per l'installazione fornite con l'apparecchiatura.

Utilizzo quotidiano 57 Pulizia e cura 58 Risoluzione dei problemi 59 Dati tecnici 62 Considerazioni ambientali 62

Con riserva di modifiche

• Assicurarsi che l'apparecchiatura sia installata vicino a parti adeguatamente ancorate a una struttura fissa.

Collegamento dell'acqua

• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.
• Utilizzare esclusivamente tubi nuovi per il collegamento dell'apparecchiatura all'alimentazione dell'acqua. Non riutilizzare tubi usati.
• Prima di collegare l'apparecchiatura a tubazioni nuove o non utilizzate per un lungo periodo, far scorrere l'acqua finché non è limpida.
• La prima volta che si usa l'apparecchiatura, accertarsi che non vi siano perdite.

Collegamento elettrico

Avvertenza! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
• Utilizzare sempre una presa antishock elettrico correttamente installata. Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo di alimentazione. Contattare il centro di assistenza o un elettricista qualificato per sostituire un cavo danneggiato.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.

Uso dell'apparecchiatura

Avvertenza! Rischio di lesioni.

Utilizzare l'apparecchiatura in un ambiente domestico. Non apportare modifiche alle specifiche di questa apparecchiatura. - Sistemare i coltelli e le posate appuntite nel cestello portaposate con l'estremità rivolta verso il basso o in posizione orizzontale. Non tenere la porta dell'apparecchiatura aperta senza supervisione per evitare di cadere. Non sedersi o salire sulla porta aperta. - I detersivi per la lavastoviglie sono pericolosi. Osservare le istruzioni di sicurezza riportate sulla confezione del detersivo. - Non bere o giocare con l'acqua all'interno dell'apparecchiatura. Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbero rimanere del detersivo sulle stoviglie.

Avvertenza! Rischio di scossa elettrica, incendio o ustioni.

Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti disponibili incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

Descrizione del prodotto

Non usare acqua spray né vapore per pulire l'apparecchiatura. - L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante lo svolgimento del programma.

Smaltimento

Avvertenza! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di alimentazione e smaltirlo. Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

Servizio Clienti e Manutenzione

Contattare il Centro di Assistenza per riparare l'apparecchiatura. Consigliamo di utilizzare esclusivamente ricambi originali.

Quando si contatta il Centro di Assistenza, accertarsi di disporre delle seguenti informazioni riportate sulla targhetta dati.

Modello:

PNC:

Numero di serie:

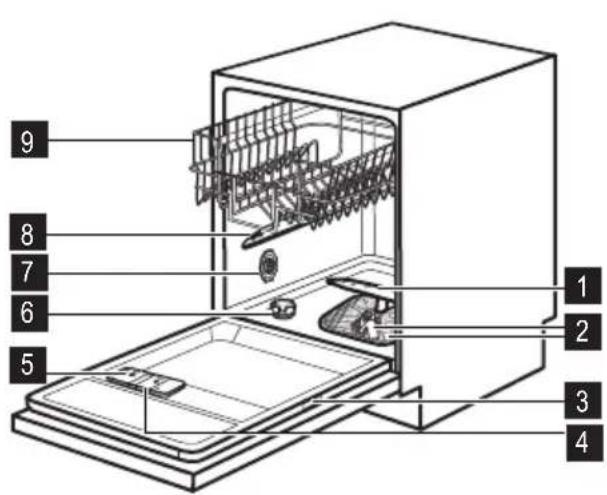

1 Mulinello inferiore 2 Filtri 3 Targhetta dei dati 4 Contenitore del brillante 5 Contenitore del detersivo 6 Contenitore del sale 7 Selettore della durezza dell'acqua 8 Mulinello superiore 9 Cestello superiore

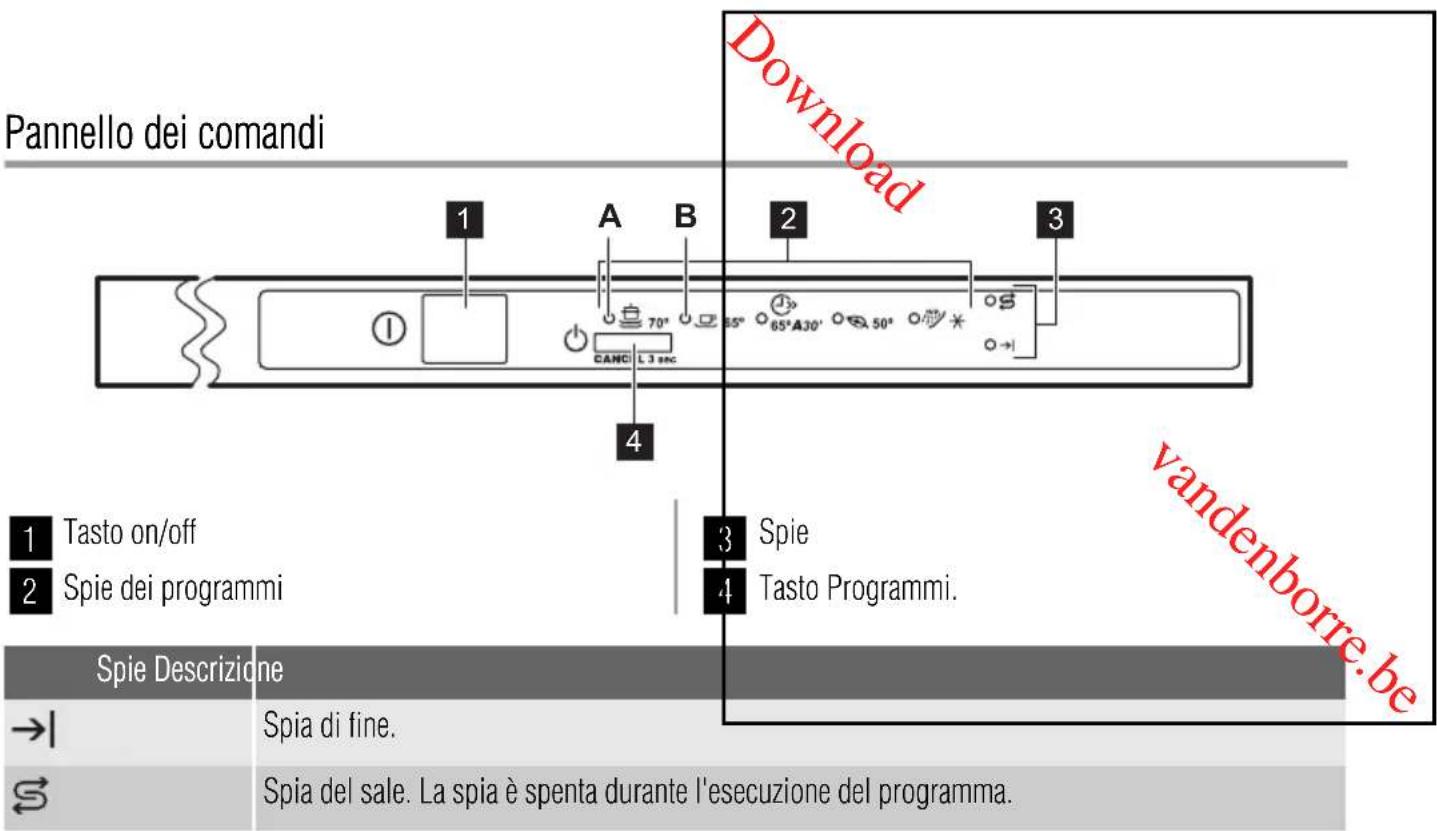

Pannello dei comandi

Programmi

Programma1)	Grado di sporco Tipo di carico	Fasi dei programmi Durata (min)	Energia (kWh)	Acqua (I)
70°	Sporco intenso Stoviglia miste, po- sate e pentole	Prelavaggio Lavaggio 70 °C Risciacqui Asciugatura	85-95 1,8-2,0 22-25
65°	Grado di sporco nor- male Stoviglia e posate	Prelavaggio Lavaggio 65 °C Risciacqui Asciugatura	100-110 1,4-1,6 19-21
65°A30'2)	Sporco fresco Stoviglia e posate	Lavaggio 65 °C Risciacquo	30 0,9 9
50°3)	Grado di sporco nor- male Stoviglia e posate	Prelavaggio Lavaggio 50 °C Risciacqui Asciugatura	130-140 1,0-1,2 14-16
Programma1)	Grado di sporco Tipo di carico	Fasi dei programmi Durata Durata (min)	Energia (kWh)	Acqua (I)
4)	Tutto Prelavaggio 12,0,15
1) I valori di consumo e di durata possono variate a seconda della pressione e della temperature dell'accu, delle variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stovigliè.
2) Con questo programma è possibile lavare un carico di stovigliè con sporco fresco. Garantisce buoni risultati di lavaggio in breve tempo.
3) Programma standard per gli istituti di prova. Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare stovigliè e posate con grado di sporco normale. Fare riferimento all'opuscolo in dotazione per le informazioni sulle condizioni di prova.
4) Utilizzato questo programma per un risciacquo veloce delle stovigliè. Cibi evita la formazione di cattivi odori all'interno della lavastovigliè. Non utilizzato il detersivo con questo programma.

Opzioni

Segnali acustici

I segnali acustici entrano in funzione in queste condizioni:

• Il programma è terminato.
• Si verifica un guasto nell'apparecchiatura.

Impostazione di fabbrica: attivi.

I segnali acustici si possono disattivare.

Disattivazione dei segnali acustici

1. Premere il tasto On/Off per accendere l'apparecchiatura.
2. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento al capitolo 'IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA'.
3. Tenere premuto il tasto di selezione dei programmi finché la spia dei programmi (A) lampeggia e la spia dei programmi (B) si accende.
4. Premere immediatamente il tasto di selezione dei programmi.
5. La spia del programma (A) rimane accesa.
6. La spia del programma (B) inizia a lampeggiare.

Preparazione al primo utilizzo

1. Accertarsi che il livello del decalcificatore dell'acqua preimpostato in fabbrica sia conforme alla durezza dell'acqua locale. In caso contrario, regolare il decalcificatore dell'acqua. Contattare l'ente locale di erogazione idrica per conoscere la durezza locale dell'acqua.
2. Riempire il contenitore del sale.
3. Attendere fino a quando la spia dei programmi (A A) si spegne e la spia di fine programma si accende (la spia del programma (B) continua a lampeggiare). I segnali acustici sono attivi.
4. Premere il tasto di selezione dei programmi. La spia di fine programma si spegne.
5. I segnali acustici sono disattivati.
6. Spegnere l'apparecchiatura per confermare.

Attivazione dei segnali acustici

1. Vedere la sezione "Disattivazione dei segnali acustici", dal punto (1) al (4).
2. Attendere finché la spia programmi (A) non si spegne. La spia di fine programma è spenta e la spia programmi (B) continua a lampeggiare.
3. I segnali acustici sono disattivati.
4. Premere il tasto di selezione dei programmi. La spia di fine si accende. I segnali acustici sono attivi.
5. Spegnere l'apparecchiatura per confermare.
6. Riempire il contenitore del brillantante.
7. Aprire il rubinetto dell'acqua.
8. Potrebbero rimanere dei residui di lavorazione all'interno dell'apparecchiatura. Avviare un programma per eliminarli. Non utilizzare il detersivo e non caricare stoviglie.

Regolare il decalcificatore dell'acqua.

L'acqua dura contiene un'elevata quantità di minerali che possono causare danni all'apparecchiatura e risultati di lavaggio scadenti. Il decalcificatore dell'acqua neutralizza i minerali.

Il sale per lavastoviglie mantiene il decalcificatore dell'acqua pulito e in buone condizioni. Fare riferimento alla ta

bella per regolare il decalcificatore dell'acqua sul livello corretto. Ciò assicura che il decalcificatore dell'acqua utilizzi l'esatta quantità di sale per lavastoviglie.

Il decalcificatore dell'acqua deve essere regolato manualmente ed elettronicamente.

Durezza dell'acqua			Clarke	Regolazione del decalcificatore dell'acqua Manuale Elettroni- ca
Gradi tedeschi (°dH)	Gradi francesi (°fH)	mmol/l G adi
51 - 70 91 - 125	9.1 - 12.5	64 - 88		2 1)
43 - 50 76 - 90	7.6 - 9.0	53 - 63		2 1)
37 - 42 65 - 75	6.5 - 7.5	46 - 52		2 1)
29 - 36 51 - 64	5.1 - 6.4	36 - 45		2 1)
23 - 28 40 - 50	4.0 - 5.0	28 - 35		2 1)
19 - 22 33 - 39	3.3 - 3.9	23 - 27		2 1)
15 - 18 26 - 32	2.6 - 3.2	18 - 22	14
11 - 14 19 - 25	1.9 - 2.5	13 - 17	13
4 - 10 7 - 18	0.7 - 1.8	5 - 12	12
<4 <7	<0.7	<5		1 2)

1) Impostazione di fabbrica. 2) Non utilizzare il sale a questo livello.

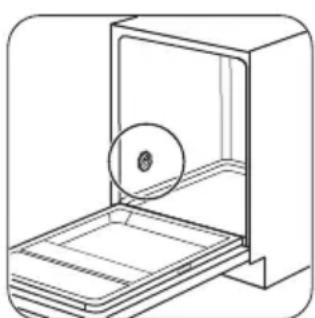

Impostazione manuale 1

2

Ruotare il selettore della durezza dell'acqua nella posizione 1 o 2.

Impostazione elettronica

1. Premere il tasto On/Off per attivare l'apparecchiatura.
2. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento al capitolo 'IMPOSTAZIONE E AVVIO DI UN PROGRAMMA'.
3. Tenere premuto il tasto di selezione dei programmi finché la spia dei programmi (A) lampeggia e la spia dei programmi (B) si accende.
4. Attendere fino a quando la spia dei programmi (B) si spegne e la spia di fine programmata inizia a lampeggiare (la spia del programma (A) continua a lampeggiare).
5. Premere il tasto di selezione dei programmi.
6. La spia di fine programma lampeggia a intermittenza. Il numero di lampeggiamenti indica il livello del decalcificatore dell'acqua. Esempio: 5 lampeggiamenti + pausa + 5 lampeggiamenti = livello 5.
7. Per regolare il livello del decalcificatore dell'acqua, premere il tasto di selezione dei programmi. Ogni volta che si preme il tasto di selezione dei programmi si passa al livello successivo.
8. Disattivare l'apparecchiatura per confermare.

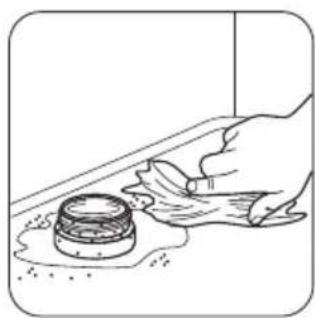

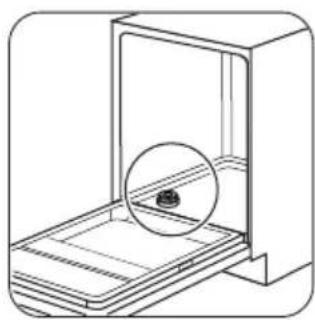

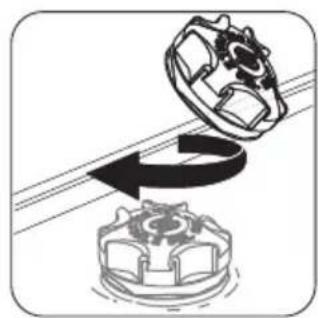

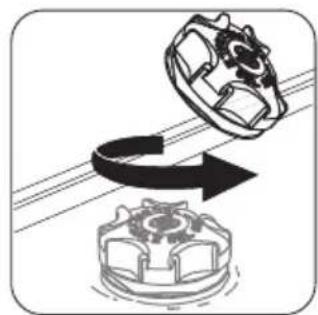

Riempimento del contenitore del sale

Attenzione: utilizzare solo sale per lavastoviglie. Altri prodotti potrebbero danneggiare l'apparecchiatura.

Acqua e sale possono fuoriuscire dal contenitore del sale durante il riempimento. Rischio di corrosione. Per evitarla, avviare un programma dopo aver riempito il contenitore del sale.

1

2

3

4

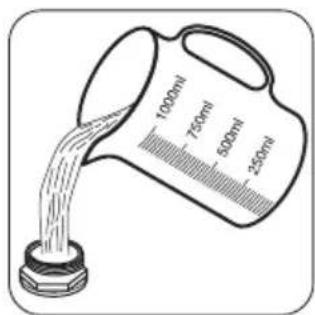

Versare 1 litro d'acqua nel contenitore del sale (solo la prima volta).

5

6

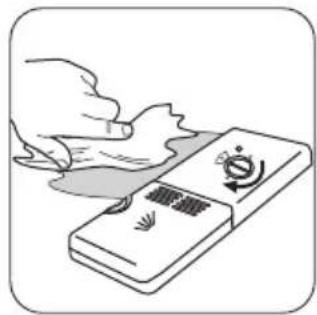

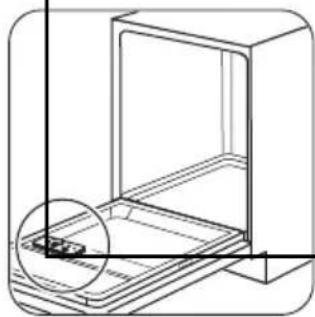

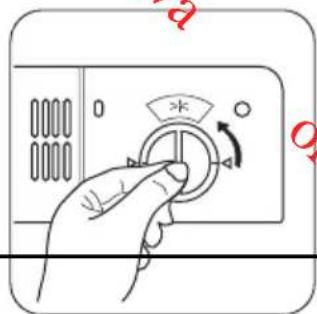

Riempire il contenitore del brillantante

Attenzione: utilizzare solo prodotti brillantanti specifici per lavastoviglie. Altri prodotti potrebbero danneggiare l'apparecchiatura.

Durante l'ultima fase di risciacquo, il brillantante favorisce l'asciugatura delle stoviglie senza striature e aloni.

1

2

3

4

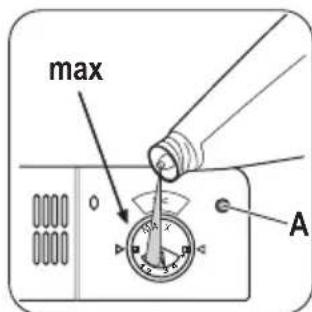

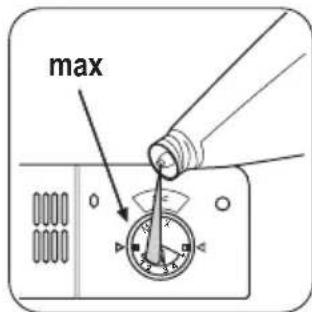

Riempire il contenitore del brillantante quando l'indicatore a lente (A) diventa bianco.

Per regolare la quantità da rilasciare, ruotare il selettore del dosaggio tra la posizione 1 (quantità minima) e la posizione 4 (quantità massima).

Utilizzo quotidiano

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento a "IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA".
3. Se la spia del sale è accesa, riempire il contenitore del sale.
4. Assicurarsi che sia presente del brillantante nel contenitore.
5. Caricare i cestelli.
6. Aggiungere il detersivo.
7. Impostare ed avviare il programma corretto per il tipo di carico ed il grado di sporco.

Caricare i cestelli

Fare riferimento all'opuscolo in dotazione per gli esempi su come caricare i cestelli.

Utilizzare l'apparecchiatura esclusivamente per lavare articoli idonei al lavaggio in lavastoviglie. Non introdurre nell'apparecchiatura articoli di legno, osso, alluminio, peltro o rame. Non inserire nell'apparecchiatura oggetti che possano assorbire acqua (spugne, panni). - Eliminare i residui di cibo dalle stoviglie. - Ammorbidire le tracce di bruciato nelle stoviglie. - Disporre gli utensili cavi (tazze, bicchieri e padelle) con l'apertura rivolta verso il basso - Assicurarsi che le posate e i piatti non aderiscano tra loro. Mescolare i cucchiai con le altre posate. - Verificare che i bicchieri non si tocchino l'un l'altro. - Disporre gli oggetti piccoli nel cestello per le posate. - Sistemare gli oggetti leggeri nel cestello superiore in modo tale che non possano muoversi. - Prima di avviare un programma, assicurarsi che i mulinelli possano ruotare liberamente.

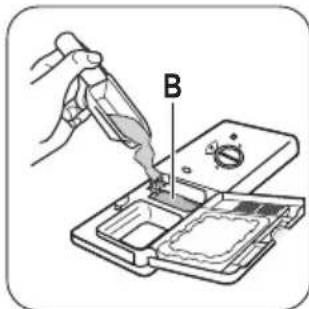

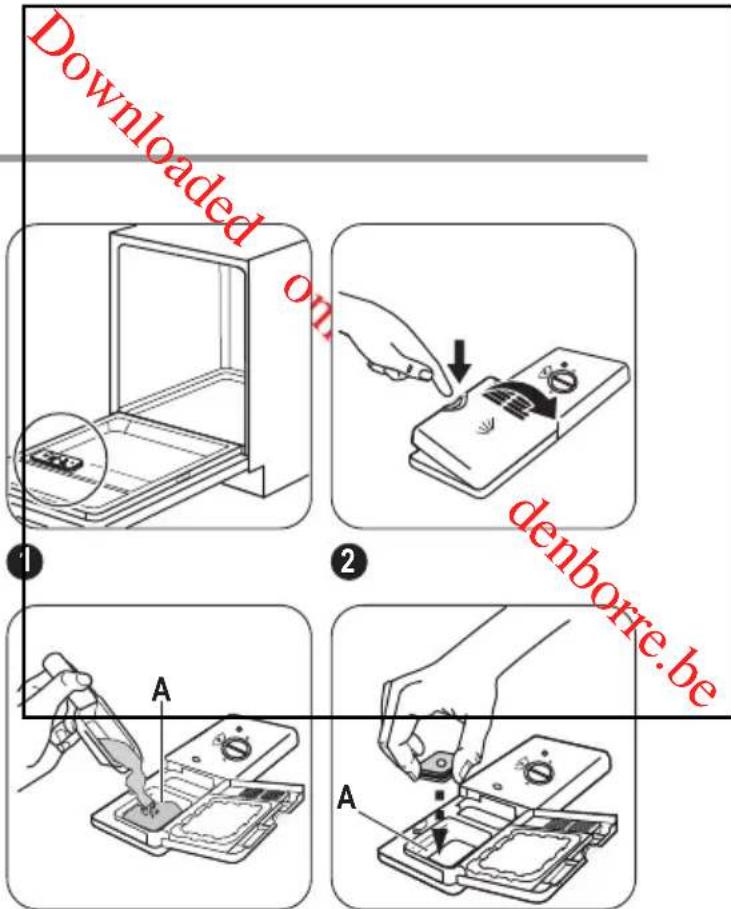

Utilizzo del detersivo

Attenzione Utilizzare solo detersivi per lavastoviglie.

Non usare una dose di detersivo superiore alla quantità raccomandata. Osservare le istruzioni riportate sulla confezione del detersivo.

Mettere il detersivo in polvere o in pastiglie nel contenitore del detersivo (A).

Se il programma prevede una fase di prelavaggio, mettere una piccola quantità di detersivo nel contenitore (B).

Il detersivo in pastiglie potrebbe non sciogliersi completamente nei programmi brevi e i residui di detersivo potrebbero rimanere sulle stoviglie.

Si consiglia di utilizzare il detersivo in pastiglie con i programmi lunghi.

Pastiglie combinate

Queste pastiglie contengono agenti che conglobano le funzioni di detersivo, brillantante e sale. Verificare che le pastiglie siano idonee per la durezza dell'acqua locale.

Consultare le indicazioni riportate sulle confezioni dei prodotti.

Quando si usano pastiglie che contengono sale e brillantante, non riempire il contenitore del sale e del brillantante. La spia del brillantante si accende sempre quando il contenitore del brillantante è vuoto.

1. Impostare il decalcificatore dell'acqua sul livello più basso.
2. Impostare il contenitore del brillantante nella posizione inferiore.

Se si smette di utilizzare le pastiglie combinate, prima di iniziare a utilizzare il detersivo, il brillantante e il sale per lavastoviglie separatamente, eseguire le seguenti operazioni:

1. Premere il tasto On/Off per attivare l'apparecchiatura.
2. Impostare il decalcificatore dell'acqua sul livello più alto.
3. Assicurarsi che i contenitori del sale e del brillantante siano pieni.
4. Avviare il programma più breve con una fase di risciacquo, senza detersivo e senza piatti.
5. Regolare il decalcificatore dell'acqua in base alla durezza dell'acqua locale.
6. Regolare la quantità di brillante rilasciata.

Impostazione ed avvio di un programma

Modalità impostazione

L'apparecchiatura deve essere in modalità impostazione per accettare alcune operazioni.

L'apparecchiatura è in modalità impostazione quando, dopo l'attivazione:

• Tutte le spie del programma si spengono.
• La spia di fine programma lampeggia.

Se il pannello dei comandi indica altre condizioni, premere e tenere premuto il tasto di selezione dei programmi finché l'apparecchiatura entra in modalità impostazione.

Avvio del programma

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione.

Pulizia e cura

1. Continuare a premere il tasto di selezione dei programmi finché non si accende la spia del programma che si desidera impostare.
2. Chiudere la porta dell'apparecchiatura. Il programma si avvia.

Apertura della porta durante il funzionamento dell'apparecchiatura

Se si apre la porta, la macchina si blocca. Quando si chiude nuovamente la porta, la macchina riprende dal punto in cui era stata interrotta.

Annullamento del programma

1. Aprire la porta dell'apparecchiatura.
2. Tenere premuto il tasto di selezione dei programmi fino a quando la spia del programma si spegne e la spia di fine inizia a lampeggiare.

Verificare che vi sia del detersivo nell'apposito contenitore prima di avviare un nuovo programma.

Al termine del programma

Quando il programma giunge al termine, viene emesso un segnale acustico intermittente.

1. Aprire la porta dell'apparecchiatura.
2. La spia di fine è accesa.
3. Premere il tasto On/Off per spegnere l'apparecchiatura.
4. Chiudere il rubinetto dell'acqua.
5. Per ottenere risultati di asciugatura migliori, lasciare la porta dell'apparecchiatura socchiusa per alcuni minuti.
6. Lasciare raffreddare i piatti prima di estrarli dalla lavastoviglie. Le stoviglie calde possono essere più facilmente danneggiabili.
7. Vuotare prima il cestello inferiore e quindi quello superiore.

Sulle pareti laterali e sulla porta della lavastoviglie può formarsi della condensa perché l'acciaio inox si raffredda più velocemente della ceramica.

Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

Filtri sporchi e mulinelli ostruiti riducono i risultati di lavaggio.

Eseguire controlli periodici e pulirli, se necessario.

Pulizia dei filtri

2

1

4

3

Per rimuovere i filtri (B) e (C), ruotare la maniglia in senso antiorario ed estrarli. Estrarre i filtri (B) e (C). Sciacquare i filtri con acqua.

Estrarre il filtro (A). Sciacquare il filtro con acqua.

Risoluzione dei problemi

L'apparecchiatura non si avvia o si blocca durante il funzionamento.

Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Se non è possibile, contattare il centro di assistenza.

Ricollocare il filtro (A) nella posizione iniziale. Verificare che sia montato correttamente sotto le due guide (D).

Montare i filtri (B) e (C). Metterli in posizione nel filtro (A). Ruotare la maniglia in senso orario finché non si blocca in posizione.

Un'errata posizione dei filtri può comportare scadenti risultati di lavaggio e danni all'apparecchiatura.

Pulizia dei mulinelli

Non rimuovere i mulinelli.

Se i fori dei mulinelli sono ostruiti da residui di sporco, liberarli servendosi di un oggetto a punta fine.

Pulizia esterna

Pulire l'apparecchiatura con un panno inumidito e morbido.

Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive o solventi.

In caso di problemi di malfunzionamento, delle spie lampeggiano in modo continuo e/o ad intermittenza contemporaneamente per indicare un codice allarme.

Codice allarme Problema

• La spia del programma impostato lampeggia costantemente.
• La spia di fine programma lampeggia una volta in modo intermittente.
• La spia del programma impostato lampeggia costantemente.
• La spia di fine programma lampeggia due volte in modo intermittente.

Avvertenza! Spegnere l'apparecchiatura prima di eseguire i controlli.

L'apparecchiatura non carica acqua.

L'apparecchiatura non scarica l'acqua.

Problema Causa possibile Possibile soluzione

Il programma non si avvia. La spina non è inserita nella presa di ali-mentatione.	Inserire la spina nella presa.
	Chiudere la porta dell'apparecchiatura.
Il fusibile è danneggiato. Sostituire il fusibile.
L'apparecchiatura non carica acqua.	Il rubinetto dell'acqua è chiuso. Aprire il rubinetto dell'acqua.
La pressione dell'acqua è troppo Bassa. Contattare l'ente erogatore locale.
Il rubinetto dell'acqua è ostruito o intasato dal calcare.	Pulire il rubinetto dell'acqua.
Il filtrro nel tubo di carico dell'acqua è ostruito.	Pulire il filtrro.
Il tubo di carico dell'acqua è strozzato o piegato.	Controllare che il tubo sia stato installato correttamente.
L'apparecchiatura non scarica l'acqua.	Lo scarico del lavello è ostruito. Pulire lo scarico del lavello.
Il tubo di scarico dell'acqua è strozzato o piegato.	Controllare che il tubo sia stato installato correttamente.

Una volta effettuati questi controlli, accendere l'apparecchiatura. Il programma riprende dal punto in cui era stato interrotto.

In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza.

Se il display... contattare il Centro di Assistenza.

I risultati di lavaggio e di asciugatura non sono soddisfacenti.

Problema Causa possibile Possibile soluzione

Le stoviglie non sono pulite. I filtri sono ostruiti. Pulire i filtri.

Problema Causa possibile Possibile soluzione
I filtri non sono montati e installati correttamente.		Controllare che i filtri siano montati e in-stallati correttamente.
I mulinelli sono ostruiti.		Rimuovere i residui di sporco servendosi di un oggetto appuntito.
Il programma non era corretto per il tipo di carico ed il grado di sporco.		Accertarsi che il programma selezionato sia corretto per il tipo di carico e il grado di sporco.
Sistemazione non corretta delle stoviglie nei cestelli. L'acqua non ha raggiunto tutte le stoviglie.		Assicurarsi che la posizione delle stovi-glie nei cestelli via corretta e che l'acqua possa raggiungerle nella problema.
I mulinelli non ruotavano liberamente.		Assicurarsi che la posizione delle stovi-glie nei cestelli via corretta e non blocchi la rotazione dei mulinelli.
È stata utilizzata una dose insufficiente di detersivo.		Assicurarsi di aver aggiunto la corretta quantità di detersivo nel contentatore prima di avviare un programma.
Non era presente il detersivo nel conte-nitore.		Assicurarsi di aver aggiunto il detersivo nel contentatore prima di avviare un pro-gramma.
Ci sono depositi di calcare sulle stoviglie.		Il contentatore del sale è vuoto. Assicurarsi che vi si del sale per lavasto-viglie nel contentatore.
Il livello impostato del decalcificatore dell'acqua non è corretto.		Accertarsi che il livello del decalcificatore dell'acqua preimpostato alla fabbrica sua conforme alla durezza dell'acqua locale.
Il tappo del contentatore del sale è lento.		Avvitare a fondo il tappo.
Su bicchieri e stoviglie ri-mangono delle striature bian-castre o delle macchie o striature bluastre.		La quantità di brillante erogata è ec-cessiva.	Ridurre il dosaggio del brillantante.
È stata utilizzata una dose eccessiva di detersivo.		Assicurarsi di aver aggiunto la corretta quantità di detersivo nel contentatore prima di avviare un programma.
Tracce di gobce d'acqua che si sono asciugate su bicchieri e stoviglie.		La quantità di brillante erogata era in-sufficiente.	Aumentare il dosaggio del brillantante.
La causa potrebbe essere la qualità del detersivo.		Cambiare marca di detersivo.
Le stoviglie sono bagnate. • Il programma non includeva una fase di asciugatura. • Il programma includeva una fase di asciugatura a bassa temperatura.		Per ottenere risultati di asciugatura mi-gliori, lasciare la porta socchiusa per al-cuni minuti al termine del programma di lavaggio.
Problema Causa possibile Possibile soluzione
Le stoviglie sono bagnate ed opache.	Il contentatore del brillante è vu oto. Assicurarsi che sua presente del brillan- tante nel contentatore.
La causa potrebbe essere la qualità del brillantante.		Cambiare marca di brillantante.
Dati tecnici
Dimensioni	Altezza x Larghezza x Profon dìtà (mm)	596 / 818-898 / 555
Collegamento elettrico Fare riferimento alla targhetta dati.
Tensione 220-240 V
Frequenza 50 Hz
Pressione dell'accua di alimenta- zione	Min. / max. (bar / MPa) (0.5 / 0.05) / (8 / 0.8)
Collegamento dell'accua 1)	Acqua fredda o calda2)	max. 60 °C
Capacità Coperti 12

1) Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4". 2) Si consiglia il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di energia alternative (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.

Considerazioni ambientali

Il simbolo presente sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la

salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

• Smaltire il materiale d'imballaggio in modo appropriato. Riciclare i materiali con il simbolo.

Indice

Informazioni di sicurezza 63
