Marca	Zanussi
Modello	ZDT15003
Tipo di prodotto	Lavastoviglie
Dimensioni (L x H x P)	596 x 818-898 x (non specificato) mm
Alimentazione elettrica	220-240 V, 50 Hz
Capacità	12 coperti
Pressione acqua min/max	0.05 / 0.8 MPa (0.5 / 8 bar)
Alimentazione acqua	Acqua fredda o acqua calda
Programmi di lavaggio	70° (Intensivo), AUTO (45°-70°), 60°A30° (Rapido), 50° (Standard), 45° (Bicchieri)
Opzioni	Partenza ritardata (3, 6, 9 h), Funzione Tutto in 1, Regolazione segnali acustici
Funzionalità speciali	Addolcitore d'acqua regolabile, distributore di brillantante, spie di sale e brillantante
Tipi di detersivo	Detersivo, sale rigenerante, brillantante, pastiglie multifunzionali
Materiali	Acciaio inox (interno)
Manutenzione	Pulizia regolare dei filtri, dei bracci di lavaggio e dell'esterno
Sicurezza	Sicurezza bambini, sistema anti-allagamento, arresto automatico in caso di apertura
Collegamento elettrico	Presa di terra obbligatoria
Riferimento	ZDT15003

Domande frequenti - ZDT15003 ZANUSSI

Come regolare l'addolcitore d'acqua?

L'addolcitore d'acqua si regola manualmente (selettore di durezza) ed elettronicamente. Consultare la tabella di durezza nel manuale per scegliere il livello adatto alla vostra acqua.

Cosa fare se la lavastoviglie non si avvia?

Verificare che la spina sia inserita, la porta chiusa, il fusibile in buono stato e che nessuna partenza ritardata sia attivata.

Come utilizzare la funzione 'Tutto in 1'?

Attivare la funzione prima di avviare un programma premendo contemporaneamente i tasti D ed E. Disattiva l'aggiunta di sale e brillantante. Utilizzarla solo con pastiglie multifunzionali.

Perché la mia stoviglie rimangono bagnate?

Assicurarsi che il distributore di brillantante sia pieno e che la quantità rilasciata sia sufficiente. Se necessario, aumentare la regolazione del selettore di brillantante.

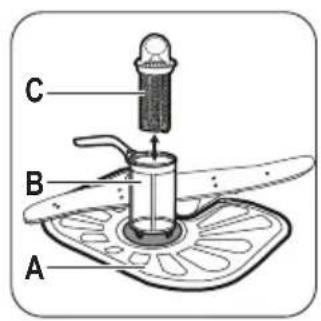

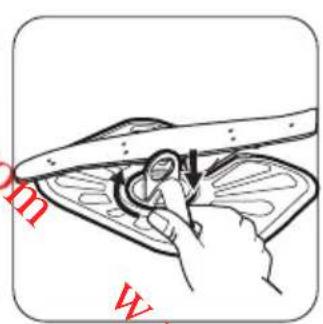

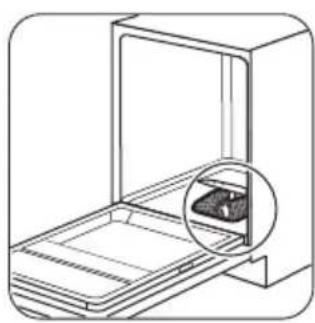

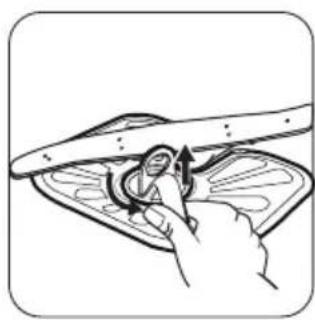

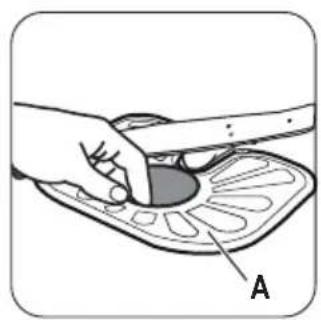

Come pulire i filtri?

Ruotare la maniglia del filtro verso sinistra, rimuovere i filtri B e C, poi il filtro A. Lavarli con acqua corrente e rimontare rispettando l'ordine. Un montaggio errato può alterare i risultati di lavaggio.

Cosa significano i codici di allarme?

I codici di allarme sono indicati da lampeggiamenti delle spie. Ad esempio, se la spia di fine lampeggia 1 volta intermittente, l'apparecchio non si riempie d'acqua. Fare riferimento alla tabella delle anomalie nel manuale.

Si può aprire la porta durante il programma?

Sì, l'apparecchio si arresta automaticamente. Richiudere la porta per riprendere il programma da dove si è fermato.

Come disattivare i segnali acustici?

Mettere l'apparecchio in modalità programmazione, tenere premuti i tasti B e C finché le spie lampeggiano, quindi premere il tasto C per disattivare. Confermare spegnendo l'apparecchio.

Quale programma utilizzare per stoviglie leggermente sporche?

Utilizzare il programma rapido '60°A30°' che dura circa 30 minuti. È adatto per stoviglie e posate leggermente sporche.

Come regolare la quantità di brillantante?

Ruotare il selettore situato nel distributore di brillantante tra la posizione 1 (minima) e 4 (massima) per regolare la quantità rilasciata durante il risciacquo.

MANUALE UTENTE ZDT15003 ZANUSSI

Istruzioni per l'uso 57

Informazioni per la sicurezza 57

Descrizione del prodotto 59

Pannello dei comandi 59

Programmi 59

Opzioni 60

Preparazione al primo utilizzo 61

Informazioni per la sicurezza

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

Sicurezza dei bambini e delle persone vulnerabili

Avvertenza! Rischio di soffocamento, lesioni o invalidità permanente.

• Non permettere alle persone, compresi i bambini, con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza, di utilizzare l'apparecchiatura, a meno che tale utilizzo non avvenga sotto la supervisione o la guida di una persona responsabile della loro sicurezza. Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio fuori dalla portata dei bambini.
• Tenere i detersivi fuori dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dalla porta dell'apparecchiatura quando è aperta.

Installazione

Avvertenza! L'apparecchiatura deve essere installata da personale qualificato o competente.

• Rimuovere tutti i materiali di imballaggio. Non installare e utilizzare l'apparecchiatura se è danneggiata. Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0°C.
• Osservare le istruzioni per l'installazione fornite con l'apparecchiatura.

Utilizzo quotidiano 63 Pulizia e cura 65 Risoluzione dei problemi 66 Dati tecnici 69 Considerazioni ambientali 70

Con riserva di modifiche.

Assicurarsi che l'apparecchiatura sia installata molto vicino a parti adeguatamente ancorate a una struttura fissa.

Collegamento dell'acqua

• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.
• Prima di collegare l'apparecchiatura a tubazioni nuove o non utilizzate per un lungo periodo, far scorrere l'acqua finché non è limpida.
• La prima volta che si usa l'apparecchiatura, accertarsi che non vi siano perdite.

Avvertenza! Pericolo di tensione.

Il tubo di carico dell'acqua dispone di una valvola di sicurezza e una guaina con un cavo elettrico interno.

• Se il tubo di carico è danneggiato, scollegare immediatamente la spina dalla presa elettrica. Contattare il Centro di Assistenza per sostituire il tubo di carico dell'acqua.

Collegamento elettrico

Avvertenza! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
• Utilizzare sempre una presa antishock elettrico correttamente installata. Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo di alimentazione. Contattare il centro di assistenza o un elettricista qualificato per sostituire un cavo danneggiato.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.

Uso dell'apparecchiatura

Avvertenza! Rischio di lesioni.

• Utilizzare l'apparecchiatura in un ambiente domestico.
• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Sistemare i coltelli e le posate appuntite nel cestello portaposate con l'estremità rivolta verso il basso o in posizione orizzontale.
• Non tenere la porta dell'apparecchiatura aperta alla supervisione per evitare di caderci. Non sedersi o salire sulla porta aperta.
• I detersivi per la lavastoviglie sono pericolosi. Osservare le istruzioni di sicurezza riportate sulla confezione del detersivo.
• Non bere o giocare con l'acqua all'interno dell'apparecchiatura.

Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbero rimanere del detersivo sulle stoviglie.

Avvertenza! Rischio di scossa elettrica, incendio o ustioni.

Non appoggiare o tenere liquidi e materiali infiammabili, né oggetti che possano incendiarsi sull'apparecchiatura, al suo interno o nelle immediate vicinanze. Non usare acqua spray né vapore per pulire l'apparecchiatura. - L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante lo svolgimento del programma.

Smaltimento

Avvertenza! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di alimentazione e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

Servizio Clienti e Manutenzione

Contattare il Centro di Assistenza per riparare l'apparecchiatura. Consigliamo di utilizzare esclusivamente ricambi originali.

Quando si contatta il Centro di Assistenza, accertarsi di disporre delle seguenti informazioni riportate sulla targhetta dati.

Modello:

PNC:

Numero di serie:

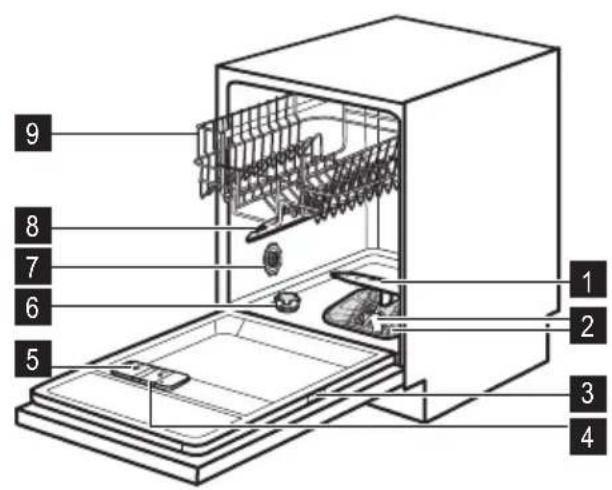

Descrizione del prodotto

Mulinello interpore

Filtri

Targheta dei dai

Contenitore del brillantante

Contenitore del detersivo

Contenitore del sale

Selettore della durezza dell'acqua

Mulinello superiore

Cestello superiore

Pannello dei comandi

1 Tasto on/off 2 Tasti programmi 3 Tasto Partenza ritardata

Spie

Tasti funzione

Spie Descrizione
S	Spia del sale. La spia è spenta durante l'esecuzione del programma.
O	Spia della funzione Multitab.
→I	Spia di fine.

Programmi

Programma1)	Grado di sporco Tipo di carico	Fasi dei programmi Durata (min)		Energia (kWh)	Acqua (I)
70°	Sporco intenso Stoviglia miste, po- sate e pentole	Prelavaggio Lavaggio 70 °C Risciacqui Asciugatura		80-90 1,6-1,8 22-24
Programma1)	Grado di sporco Tipo di carico	Fasi dei programmi Durata		Energia (kWh)	Acqua (I)
		Fasi dei programmi Durata		Energia (kWh)
AUTO 45°-70°2)	Tutto Stoviglia miste, po-sate e pentole	Prelavaggio Lavaggio 45 °C °C Risciacqui Asciugatura	90-140 1,1-1,8	12-23
60°A30',3)	Sporco fresco Stoviglia e posate	Lavaggio 60 °C Risciacquo	30 0,9 9
50°4)	Sporco normale Stoviglia e posate	Prelavaggio Lavaggio 50 °C Risciacqui Asciugatura	155-165 1,0-1,1	13-15	otte.be
45°	Sporco normale o leggero Stoviglia e bicchieri delicati	Lavaggio 45 °C Risciacqui Asciugatura	60-70 0,8-0,9	14-15

1) I valori di consumo e di durata possono variare a seconda della pressione e della temperatura dell'acqua, delle variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie. 2) L'apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli. Regola automaticamente la temperatura e quantità dell'acqua, il consumo di elettricità e la durata del programma. 3) Con questo programma è possibile lavare un carico di stoviglie con sporco fresco. Garantisce buoni risultati di lavaggio in breve tempo. 4) Programma standard per gli istituti di prova. Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale. Fare riferimento all'opuscolo in dotazione per le informazioni sulle condizioni di prova.

Opzioni

Funzione Multitab

Attivare questa funzione solo se si utilizzano le pastiglie combinate.

Questa funzione disattiva l'erogazione di brillantante e sale. La spia del sale è spenta.

La durata del programma aumenta.

Disattivazione della funzione Multitab

Attivare o disattivare la funzione Multitab prima di avviare un programma. Non è possibile attivare o disattivare questa funzione quando è in corso un programma.

1. Premere il tasto On/Off per accendere l'apparecchiatura.
2. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento a "IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA".
3. Premere e tenere premuti contemporaneamente i tasti funzione (D) e (E) fino a quando la spia della funzione Multitab si accende.

La funzione resta attiva finché non la si disattiva. Premere e tenere premuti contemporaneamente i tasti funzione (D) e (E) fino a quando la spia della funzione Multitab si spegne.

Se si decide di non utilizzare più il detersivo in pastiglie multifunzione, prima di utilizzare detersivo, brillantante e sale per lavastoviglie separati, procedere come segue:

1. Disattivare la funzione Multitab.
2. Impostare il decalcificatore dell'acqua sul livello più alto.
3. Assicurarsi che il contenitore del sale e del brillantante siano pieni.
4. Avviare il programma più breve con una fase di risciacquo, senza detersivo e senza stoviglie.
5. Regolare il decalcificatore dell'acqua in base alla durezza dell'acqua locale.
6. Regolare il dosaggio del brillantante.

Segnali acustici

I segnali acustici entrano in funzione in queste condizioni:

• Al termine del programma di lavaggio.
• Il livello del decalcificatore dell'acqua è regolato elettronicamente.
• Se l'apparecchiatura presenta un problema.

Impostazione di fabbrica: attivi. I segnali acustici si possono disattivare.

Disattivazione dei segnali acustici

1. Premere il tasto On/Off per accendere l'apparecchiatura.
2. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento al capitolo 'IMPOSTAZIONE E AVVIO DI UN PROGRAMMA'.
3. Premere e tenere premuti contemporaneamente i tasti funzione (B) e (C) finché le spie dei tasti funzione (A), (B) e (C) lampeggiano.

Preparazione al primo utilizzo

1. Premere il tasto funzione (C).
2. Le spie dei tasti funzione (A) e (B) si spengono.
3. La spia del tasto funzione (C) continua a lampeggiare. La spia di fine si accende.
4. Premere il tasto funzione (C). La spia di fine si spegne, i segnali acustici sono disattivati.
5. Spegnere l'apparecchiatura per confermare.

Attivazione dei segnali acustici

1. Consultare la sezione "Disattivazione dei segnali acustici", eseguire i punti da (1) a (3).
2. Premere il tasto funzione (C).
3. Le spie dei tasti funzione (A) e (B) si spengono.
4. La spia del tasto funzione (C) continua a lampeggiare.
5. La spia di fine è spenta.
6. Premere il tasto funzione (C). La spia di fine si accende, i segnali acustici sono attivati.
7. Spegnere l'apparecchiatura per confermare.
8. Accertarsi che il livello del decalcificatore dell'acqua preimpostato dalla fabbrica sia conforme alla durezza dell'acqua locale. In caso contrario, regolare il decalcificatore dell'acqua. Contattare l'ente locale di erogazione idrica per conoscere la durezza locale dell'acqua.
9. Riempire il contenitore del sale.
10. Riempire il contenitore del brillantante.
11. Aprire il rubinetto dell'acqua.
12. Potrebbero rimanere dei residui di lavorazione all'interno dell'apparecchiatura. Avviare un programma per eliminarli. Non utilizzare il detersivo e non caricare stoviglie.

Se si utilizza del detersivo in pastiglie multifunzione, attivare la funzione Multitab. Queste pastiglie contengono agenti che incorporano le funzioni di detersivo, brillantante e sale. Assicurarsi che le pastiglie scelte siano adeguate alla durezza dell'acqua locale. Fare riferimento alle indicazioni riportate sulla confezione dei prodotti.

vo, brillantante e sale. Assicurarsi che le pastiglie scelte siano adeguate alla durezza dell'acqua locale. Fare riferimento alle indicazioni riportate sulla confezione dei prodotti.

L'acqua dura contiene un'elevata quantità di minerali che possono causare danni all'apparecchiatura e risultati di lavaggio scadenti. Il decalcificatore dell'acqua neutralizza i minerali.

L'acqua dura contiene un'elevata quantità di minerali che possono causare danni all'apparecchiatura e risultati di lavaggio scadenti. Il decalcificatore dell'acqua neutralizza i minerali.

Il sale per lavastoviglie mantiene il decalcificatore dell'acqua pulito e in buone condizioni. Fare riferimento alla tabella per regolare il decalcificatore dell'acqua sul livello corretto. Ciò assicura che il decalcificatore dell'acqua utilizzi l'esatta quantità di sale per lavastoviglie.

Il decalcificatore dell'acqua deve essere regolato manualmente ed elettronicamente.

Durezza dell'acqua			Down
Gradi tedeschi (°dH)	Gradi francesi (°fH)	mmol/l Gradi	Clarke	Regolazione del decalcificatore dell'acqua Manuale Elettroni- ca
51 - 70 91 - 125	9.1 - 12.5	64 - 88		21)	10
43 - 50 76 - 90	7.6 - 9.0	53 - 63		21)	9
37 - 42 65 - 75	6.5 - 7.5	46 - 52		21)	8
29 - 36 51 - 64	5.1 - 6.4	36 - 45		21)	7
23 - 28 40 - 50	4.0 - 5.0	28 - 35		21)	6
19 - 22 33 - 39	3.3 - 3.9	23 - 27		21)	51)
15 - 18 26 - 32	2.6 - 3.2	18 - 22	14
11 - 14 19 - 25	1.9 - 2.5	13 - 17	13
4 - 10 7 - 18 0.7	- 1.8 5 - 12	12	12
<4 <7 <0.7	<5			12)	12)

1) Impostazione di fabbrica 2) Non utilizzare il sale a questo livello.

1

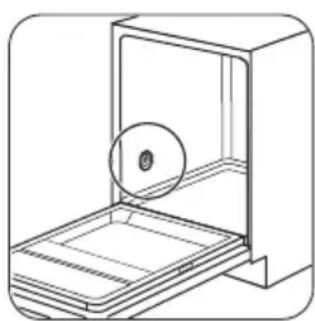

2 Ruotare il selettore della durezza dell'acqua nella posizione 1 o 2.

2 Ruotare il selettore della durezza dell'acqua nella posizione 1 o 2.

Impostazione elettronica

1. Premere il tasto On/Off per accendere l'apparecchiatura.
2. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento al capitolo 'IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA'.
3. Premere e tenere premuti contemporaneamente i tasti funzione (B) e (C) fino a quando le spie dei tasti funzione (A), (B) e (C) lampeggiano.
4. Premere il tasto funzione (A).
5. Le spie dei tasti funzione (B) e (C) si spengono.
6. La spia del tasto funzione (A) continua a lampeggiare.
7. Vengono emessi segnali acustici intermittenti e la spia di fine lampeggia per indicare l'impostazione del decalcificatore dell'acqua.
8. Il numero di lampeggiamenti della spia di fine e quello dei segnali acustici indica il livello del decalcificatore dell'acqua.

Esempio: 5 segnali acustici e 5 lampeggiamenti + pausa + 5 segnali acustici e 5 lampeggiamenti = livello 5.

1. Premere ripetutamente il tasto funzione (A) per modificare l'impostazione. Ogni volta che si preme il tasto funzione (A) si passa al livello successivo.
2. Spegnere l'apparecchiatura per confermare.

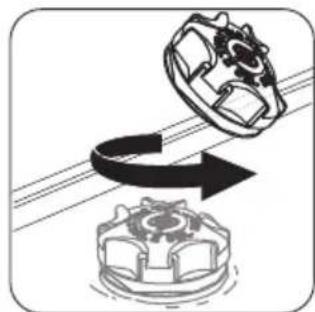

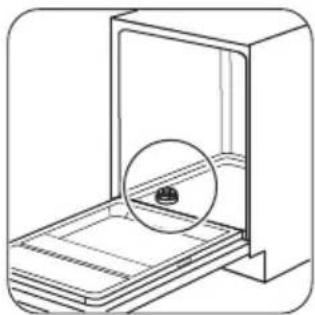

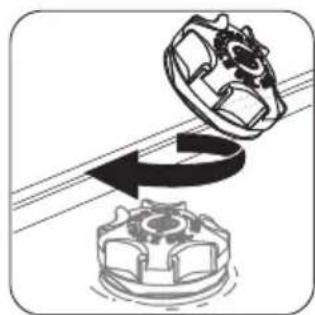

Riempimento del contenitore del sale

Attenzione: utilizzare solo sale per lavastoviglie. Altri prodotti potrebbero danneggiare l'apparecchiatura.

Acqua e sale possono fuoriuscire dal contenitore del sale durante il riempimento. Rischio di corrosione. Per evitarla, avviare un programma dopo aver riempito il contenitore del sale.

1

2

3

4

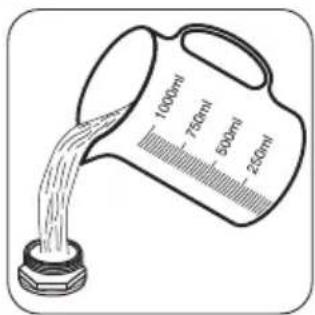

Versare 1 litro d'acqua nel contenitore del sale (solo la prima volta).

5

6

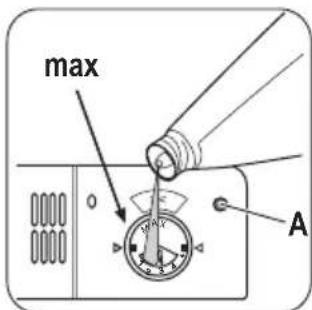

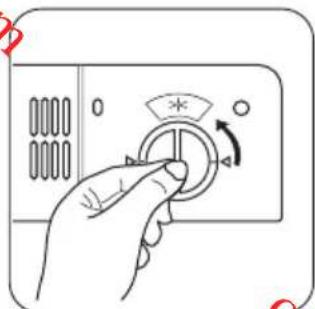

Riempire il contenitore del brillantante

Attenzione: utilizzare solo prodotti brillantanti specifici per lavastoviglie. Altri prodotti potrebbero danneggiare l'apparecchiatura.

Utilizzo quotidiano

1. Aprire il rubinetto dell'acqua.

Durante l'ultima fase di risciacquo, il brillantante favorisce l'asciugatura delle stoviglie senza striature.

2

3

4

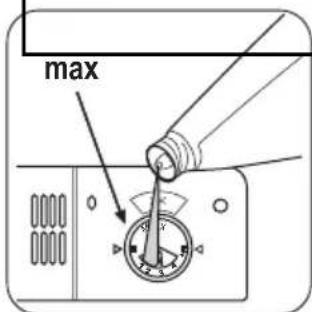

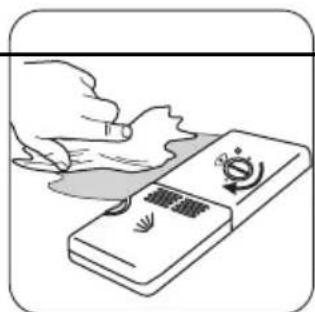

Riempire il contenitore del brillantante quando l'indicatore a lente (A) diventa bianco.

Per regolare la quantità da rilasciare, ruotare il selettore del dosaggio tra la posizione 1 (quantità minima) e la posizione 4 (quantità massima).

1. Premere il tasto on/off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento a "IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA".

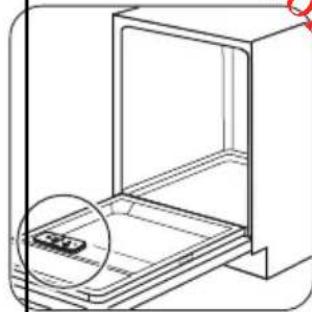

2. Se la spia del sale è accesa, riempire il contenitore del sale.
3. Se la spia del brillantante è accesa, riempire il contenitore del brillantante.
4. Caricare i cestelli.
5. Aggiungere il detersivo.
6. Impostare e avviare il programma corretto per il tipo di carico ed il grado di sporco.

Caricare i cestelli

Fare riferimento all'opuscolo in dotazione per gli esempi su come caricare i cestelli.

Utilizzare l'apparecchiatura esclusivamente per lavare articoli idonei al lavaggio in lavastoviglie. Non introdurre nell'apparecchiatura articoli di legno, osso, alluminio, peltro o rame. - Non inserire nell'apparecchiatura oggetti che possano assorbire acqua (spugne, panni). - Eliminare i residui di cibo dalle stoviglie. - Ammorbidire le tracce di bruciato nelle stoviglie. - Disporre gli utensili cavi (tazze, bicchieri e padelle) con l'apertura rivolta verso il basso - Assicurarsi che le posate e i piatti non aderiscano tra loro. Mescolare i cucchiai con le altre posate. - Verificare che i bicchieri non si tocchino l'un l'altro. - Disporre gli oggetti piccoli nel cestello per le posate. - Sistemare gli oggetti leggeri nel cestello superiore in modo tale che non possano muoversi. - Prima di avviare un programma, assicurarsi che i mulinelli possano ruotare liberamente.

Utilizzo del detersivo

Attenzione: utilizzare solo detersivi per lavastoviglie.

Non usare una dose di detersivo superiore alla quantità raccomandata. Osservare le istruzioni riportate sulla confezione del detersivo.

Mettere il detersivo in polvere o in pastiglie nel contenitore del detersivo (A).

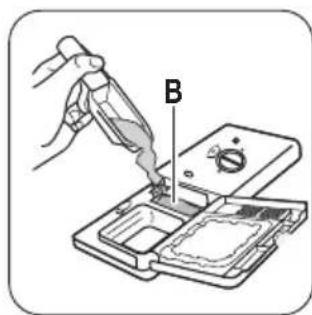

Se il programma prevede una fase di prelavaggio, mettere una piccola quantità di detersivo nel contenitore (B).

Il detersivo in pastiglie potrebbe non sciogliersi completamente nei programmi brevi e i residui di detersivo potrebbero rimanere sulle stoviglie.

Consigliamo di utilizzare il detersivo in pastiglie con i programmi lunghi.

Impostazione ed avvio di un programma

Modalità impostazione

L'apparecchiatura deve essere in modalità impostazione per accettare alcune operazioni.

L'apparecchiatura è in modalità impostazione quando, dopo l'attivazione:

• Tutte le spie del programma si accendono.

Se il pannello dei comandi indica altre condizioni, tenere premuti contemporaneamente i tasti funzione (B) e (C) finché l'apparecchiatura entra in modalità impostazione.

Avvio del programma senza partenza ritardata

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione.
3. Premere il tasto del programma che si desidera impostare.
4. La spia del programma corrispondente rimane accesa.
5. Tutte le altre spie dei programmi si spengono.
6. Chiudere la porta dell'apparecchiatura. Il programma si avvia.

Avvio del programma con partenza ritardata

1. Impostare il programma.
2. Premere di nuovo il tasto Partenza ritardata finché non si accende la spia relativa al numero di ore che si desidera impostare. Si possono impostare 3, 6 o 9 ore.
3. Si accende la spia Partenza ritardata.
4. Chiudere la porta dell'apparecchiatura. Il conto alla rovescia comincia. Appena è completato il conto alla rovescia, il programma si avvia.

Apertura della porta durante il funzionamento dell'apparecchiatura

Se si apre la porta, l'apparecchiatura si blocca. Quando si chiude nuovamente la porta, l'apparecchiatura riprende dal punto in cui era stata interrotta.

Annullamento della partenza ritardata

Premere e tenere premuti contemporaneamente i tasti funzione (B) e (C) finché la spia della Partenza ritardata si spegne e tutte le spie dei programmi si accendono.

Pulizia e cura

Avvertenza!

Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

Quando si annulla la partenza ritardata, l'apparecchiatura ritorna in modalità impostazione. In quel caso occorre selezionare nuovamente il programma.

Annullamento del programma

Premere e tenere premuti contemporaneamente i tasti funzione (B) e (C) finché tutte le spie dei programmi si accendono.

1 Verificare che vi sia del detersivo nell'apposito contenitore prima di avviare un nuovo programma.

Al termine del programma

Quando il programma giunge al termine, viene emesso un segnale acustico intermittente.

1. Aprire la porta dell'apparecchiatura. La spia di fine è accesa.
2. Premere il tasto On/Off per spegnere l'apparecchiatura.
3. Chiudere il rubinetto dell'acqua.
4. Per ottenere risultati di asciugatura migliori, lasciare la porta dell'apparecchiatura socchiusa per alcuni minuti.
5. Lasciare raffreddare i piatti prima di estrarli dalla lavastoviglie. Le stoviglie calde possono essere più facilmente danneggiabili.
6. Vuotare prima il cestello inferiore e quindi quello superiore.

Sulle pareti laterali e sulla porta dell'apparecchiatura può formarsi della condensa perché l'acciaio inox si raffredda più velocemente della ceramica.

Filtri sporchi e mulinelli ostruiti riducono i risultati di lavaggio.

Eseguire controlli periodici e pulirli, se necessario.

Pulizia dei filtri

Per rimuovere i filtri (B) e (C), ruotare la maniglia in senso antiorario ed estrarli. Estrarre i filtri (B) e (C). Sciacquare i filtri con acqua.

Estrarre il filtro (A). Sciacquare il filtro con acqua.

Risoluzione dei problemi

L'apparecchiatura non si avvia o si blocca durante il funzionamento.

Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Se non è possibile, contattare il Centro di Assistenza.

Ricollocare il filtro (A) nella posizione iniziale. Verificare che sia montato correttamente sotto le due guide (D).

Montare i filtri (B) e (C). Metterli in posizione nel filtro (A). Ruotare la maniglia in senso orario finché non si blocca in posizione.

Un'errata posizione dei filtri può comportare scadenti risultati di lavaggio e danni all'apparecchiatura.

Pulizia dei mulinelli

Non rimuovere i mulinelli.

Se i fori dei mulinelli sono ostruiti da residui di sporco, liberarli servendosi di un oggetto a punta fine.

Pulizia esterna

Pulire l'apparecchiatura con un panno inumidito e morbido.

Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive o solventi.

Codice allarme Problema
• La spia del programma impostato lampeggia costante-mente. • La spia di fine programma lampeggia una volta in mo-do intermittente.		L'apparecchiatura non carica acqua.
• La spia del programma impostato lampeggia costante-mente. • La spia di fine programma lampeggia due volte in mo-do intermittente.		L'apparecchiatura non scarica l'acqua.
Codice allarme Problema
• La spia del programma impostato lampeggia costante- mente. • La spia di fine programma lampeggia tre volte in modo intermittente.		Il dispositivo antiallagamento è attivo.
Avventenza! Spagnere l'apparecchiatura prima di eseguire i controlli.
Problema Possibile causa Possibile soluzione
Il programma non si avvia. La spina non è inserita nella presa di mentazione.		ali- mentazione.
	La porta dell'apparecchiatura è aperta.	Chiudere la porta dell'apparecchiatura.
Il fusibile è danneggiato. Sostituire il fusibile.
	È stata impostata la partenza riddata.	Annullare la partenza riddata o attendere il termine del conte alla rovescia.
L'apparecchiatura non carica acqua.	Il rubinetto dell'acqua è chiuso. Aprire il rubinetto dell'acqua.
	La pressione dell'acqua è troppo Bassa.	Contattare l'ente erogatore locale.
Il rubinetto dell'acqua è ostruito	o inta- sato dal calcare.	Pulire il rubinetto dell'acqua.
Il filtrlo nel tubo di carico dell'acqua è ostruito.		Pulire il filtrlo.
Il tubo di carico dell'acqua è strozzato o piegato.		Controllare che il tubo sia stato installato correttamente.
Il dispositivo antiallagamento è attivo. Ci sono perdite d'acqua nell'apparecchiatu- ra.		Chiudere il rubinetto dell'acqua e contat- tare il Centro di Assistenza.
L'apparecchiatura non scarica l'acqua.	Lo scarico del lavello è ostruito. Pulire lo scarico del lavello.
Il tubo di scarico dell'acqua è strozzato o piegato.		Controllare che il tubo sia stato installato correttamente.

Una volta effettuati questi controlli, accendere l'apparecchiatura. Il programma riprende dal punto in cui era stato interrotto. In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza.

Se il display non funziona, contattare il Centro di Assistenza.

I risultati di lavaggio e di asciugatura non sono soddisfacenti.

Problema Possibile causa Possibile soluzione
Le stoviglie non sono pulite. I filtri sono ostruiti. Pulire i filtri.
I filtri non sono montati e installati correttamente.		Controllare che i filtri siano montati e in-stallati correttamente.
	I mulinelli sono ostrui.	Rimuovere i residui di sporco servendosi di un oggetto a punta fine.
Il programma non era corretto per il tipo di carico ed il grado di sporco.		Accertarsi che il programma selezionato sia corretto per il tipo di carico e il grado di sporco.
Sistemazione non corretta delle stoviglie nei cestelli. L'acqua non ha raggiunto tutte le stoviglie.		Assicurarsi che la posizione delle stovi-glie nei cestelli si corretta e che l'acqua posca raggiungerle sono problemi.
	I mulinelli non ruotavano liberamente.	Assicurarsi che la posizione delle stovi-glie nei cestelli si corretta e non blocchi la rotazione dei mulinelli.
È stata utilizzata una dose insufficiente di detersivo.		Assicurarsi di aver aggiunto la corretta quantità di detersivo nel contentatore prima di avviare un programma.
Non era presente il detersivo nel conte-nitore.		Assicurarsi di aver aggiunto il detersivo nel contentatore prima di avviare un pro-gramma.
Ci sono depositi di calcare sulle stoviglie.	Il contentatore del sale è vuoto. Assicurarsi che vi sa del sale per lavastoviglie nel contentatore.
Il livello impostato del decalcificatore dell'accua non è corretto.		Accertarsi che il livello del decalcificatore dell'accua preimpostato alla fabbrica sua conforme alla durezza dell'accua locale.
Il tappo del contentatore del sale è allen-tato.		Avvitare a fondo il tappo.
Su bicchieri e stoviglia ri-mangono delle striature bian-castre o delle macchie o striature bluastre.	La quantità di brillantante erogata è ec-cessiva.	Ridurre il dosaggio del brillantante.
È stata utilizzata una dose eccessiva di detersivo.		Assicurarsi di aver aggiunto la corretta quantità di detersivo nel contentatore prima di avviare un programma.
Tracce di gobce d'accia che si sono asciugate su bicchieri e stoviglia.	La quantità di brillantante erogata era in-sufficiente.	Aumentare il dosaggio del brillantante.
La causa potrebbe essere la qualità del detersivo.		Utilizzato un detersivo dimarca diversa.
Problema Possibile causa Possibile soluzione
Le stovigliie sono bagnate. • Il programma non includeva una fasa di asciugatura. • Il programma includeva una fasa di asciugatura a bassa temperature.	Per ottenere risultati di asciugatura mi-gliori, lasciare la porta socchiusa per al-cuni minuti.
Le stovigliie sono bagnate ed apache. Il contentitore del brillantante è vuoto. Assicurarsi che sua presente del brillan-tante nel contentitore.
La causa potrebbe essere la qualità del brillantante.	Cambiare marca di brillantante.
La causa potrebbe essere la qualità del detersivo in pastiglie multifunzione.	• Cambiare marca di detersivo in pasti- glie multifunzione. • Attivare il contentitore del brillantante e utilizzare il brillantante insieme al de- tersivo in pastiglie multifunzione.

Attivazione dell'erogazione del brillantante con la funzione Multitab attiva

1. Premere il tasto On/Off per accendere l'apparecchiatura.
2. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento al capitolo 'IMPOSTAZIONE E AVVIO DI UN PROGRAMMA'.
3. Premere e tenere premuti contemporaneamente i tasti funzione (B) e (C) fino a quando le spie dei tasti funzione (A), (B) e (C) lampeggiano.
4. Premere il tasto funzione (B).
5. Le spie dei tasti funzione (A) e (C) si spengono.
6. La spia del tasto funzione (B) continua a lampeggiare.
7. La spia di fine è spenta.
8. Premere il tasto funzione (B) per modificare l'impostazione.
9. La spia di fine si accende. Il contenitore del brillantante è attivo.
10. Spegnere l'apparecchiatura per confermare.
11. Regolare la quantità di brillantante rilasciata.
12. Riempire il contenitore del brillantante.

Dati tecnici

Dimensioni	Altezza x Larghezza x Profondità (mm)	596 / 818-898 / 555
Collegamento elettrico Fare riferimento alla targhetta dati.
Tensione 220-240 V
Frequenza 50 Hz
Pressione dell'acqua di alimentazione	Min. / max. (bar / MPa) (0.5 / 0.05) / (8 / 0.8)
Collegamento dell'acqua 1)	Acqua fredda o calda2)	max. 60 °C
Capacità	Coperti	12

1) Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4. 2) Si consiglia il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di energia alternative (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.

Considerazioni ambientali

Il significato sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la

salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

• Smaltire il materiale d'imballaggio in modo appropriato. Riciclare i materiali con il simbolo
