Tipo di prodotto	Lavastoviglie da incasso
Marca	Zanussi
Modello	ZDT11001FA
Dimensioni (L × A × P)	596 × 818-898 × 555 mm
Capacità	12 coperti
Tensione di alimentazione	220-240 V
Frequenza	50 Hz
Pressione dell'acqua	0.5 - 8 bar (0.05 - 0.8 MPa)
Tipo di alimentazione acqua	Acqua fredda o acqua calda (max 60 °C)
Consumo elettrico max	2,0 kWh (programma 70°)
Consumo d'acqua max	25 L (programma 70°)
Programmi di lavaggio	70°, 65°, 65° in 30 min, 50°, Prelavaggio
Addolcitore d'acqua	Regolazione manuale ed elettronica
Distributore di liquido di risciacquo	Regolabile (posizioni da 1 a 4)
Serbatoio del sale rigenerante	Sì
Filtri	Lavabili (rete, micro, piatto)
Bracci irroratori	Superiore e inferiore, lavabili
Tipo di installazione	Da incasso
Servizio post-vendita	Contatto con modello, PNC e numero di serie

Domande frequenti - ZDT11001FA ZANUSSI

Come regolare l'addolcitore d'acqua?

L'addolcitore d'acqua si regola manualmente (selettore di durezza) ed elettronicamente. Per la regolazione elettronica, accendere l'apparecchio in modalità Programmazione, tenere premuto il tasto del programma finché i LED lampeggiano, quindi premere il tasto per aumentare il livello. La fabbrica è impostata sul livello 5. Fare riferimento alla tabella della durezza dell'acqua nel manuale.

Cosa fare se la lavastoviglie non si avvia?

Verificare che la spina sia inserita, la porta chiusa e il fusibile integro. Aprire il rubinetto dell'acqua. Se il LED del programma lampeggia, l'apparecchio è in modalità Programmazione. Selezionare un programma, quindi chiudere la porta per avviare.

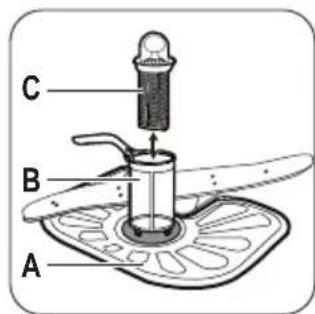

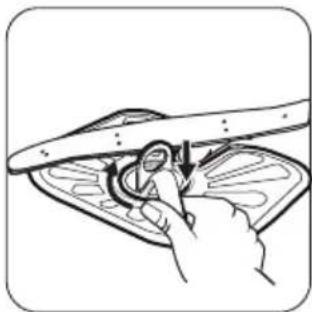

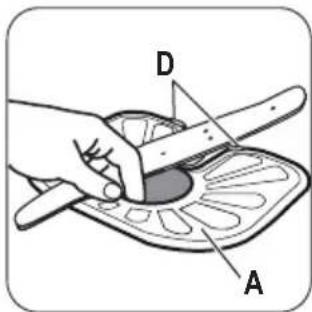

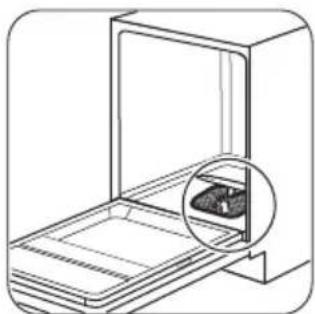

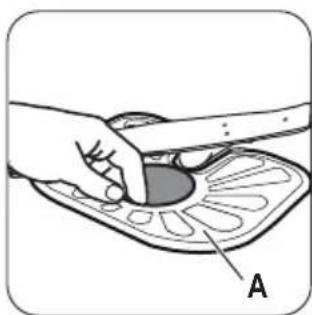

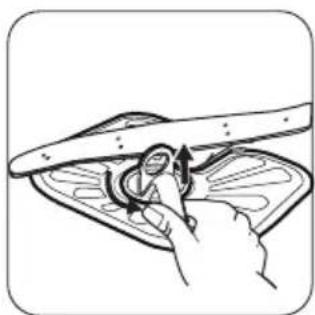

Come pulire i filtri?

Ruotare la maniglia del filtro verso sinistra per rimuovere l'insieme. Smontare i filtri (B) e (C), lavarli sotto acqua corrente. Rimuovere anche il filtro (A) e lavarlo. Rimontare in ordine inverso, ruotando la maniglia verso destra fino al finecorsa. Un montaggio errato può compromettere il lavaggio.

Perché le stoviglie non sono pulite?

Possibili cause: filtri ostruiti o montati male, bracci irroratori bloccati, programma inadatto, disposizione errata delle stoviglie, quantità insufficiente di detersivo. Verificare e correggere questi punti. Assicurarsi che i bracci ruotino liberamente.

Come riempire il serbatoio del sale rigenerante?

Svitare il tappo del serbatoio. La prima volta, versare 1 litro d'acqua, quindi aggiungere il sale rigenerante (special per lavastoviglie) usando l'imbuto fornito. Riavvitare il tappo. Dopo il riempimento, avviare immediatamente un programma per evitare la corrosione.

Cosa fare se l'apparecchio non scarica l'acqua?

Verificare che il sifone del lavello non sia ostruito e che il tubo di scarico non sia piegato o attorcigliato. Pulire il sifone se necessario. Dopo la verifica, riavviare l'apparecchio. Se il problema persiste, contattare il servizio post-vendita.

Come disattivare i segnali acustici?

Accendere l'apparecchio in modalità Programmazione. Tenere premuto il tasto del programma finché il LED (A) lampeggia e (B) si accende. Premere immediatamente il tasto del programma: il LED (A) si accende fisso, (B) lampeggia. Attendere che (A) si spenga, il LED di fine si accende. Premere nuovamente il tasto del programma: il LED di fine si spegne. Spegnere l'apparecchio per confermare la disattivazione.

Quale programma scegliere per stoviglie leggermente sporche?

Il programma 65°A30' (30 minuti) è progettato per carichi leggermente sporchi. Lava a 65 °C in soli 30 minuti con un consumo di 0,9 kWh e 9 L d'acqua. Usarlo per stoviglie poco sporche.

Si possono usare pastiglie multifunzione?

Sì, se contengono sale e liquido di risciacquo. In tal caso, non riempire il serbatoio del sale né il distributore di liquido di risciacquo. Impostare l'addolcitore d'acqua al livello minimo e il distributore di liquido di risciacquo al livello più basso. Se si smette di usare le pastiglie, reimpostare l'addolcitore al livello massimo e riempire sale e liquido di risciacquo, quindi avviare un programma breve senza stoviglie.

Come mantenere i bracci irroratori?

Non rimuovere i bracci irroratori. Se residui ostruiscono i fori, utilizzare un oggetto sottile e appuntito per pulirli. Verificare che ruotino liberamente prima di ogni programma.

MANUALE UTENTE ZDT11001FA ZANUSSI

Informazioni per la sicurezza 51

Descrizione del prodotto 52

Pannello dei comandi 53

Programmi 53

Opzioni 54

Preparazione al primo utilizzo 54

Utilizzo quotidiano 57

Pulizia e cura 58

Risoluzione dei problemi 59

Dati tecnici 62

Considerazioni ambientali 62

Con riserva di modifiche

Informazioni per la sicurezza

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

Sicurezza dei bambini e delle persone vulnerabili

Avvertenza! Rischio di soffocamento, lesioni o invalidità permanente.

• Non permettere alle persone, compresi i bambini, con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza, di utilizzare l'apparecchiatura, a meno che tale utilizzo non avvenga sotto la supervisione o la guida di una persona responsabile della loro sicurezza. Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio fuori dalla portata dei bambini.
• Tenere i detersivi fuori dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontani dalla porta dell'apparecchiatura quando è aperta.

Installazione

Avvertenza! L'apparecchiatura deve essere installata da personale qualificato o competente.

Rimuovere tutti i materiali di imballaggio. Non installare e non utilizzare l'apparecchiatura se è danneggiata. Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0°C. Osservare le istruzioni per l'installazione fornite con l'apparecchiatura.

• Assicurarsi che l'apparecchiatura sia installata in modo stabile e vicino a parti adeguatamente ancorate a una struttura fissa.

Collegamento dell'acqua

• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.
• Utilizzare esclusivamente tubi nuovi per il collegamento dell'apparecchiatura all'alimentazione dell'acqua. Non riutilizzare tubi usati.
• Prima di collegare l'apparecchiatura a tubazioni nuove o non utilizzate per un lungo periodo, far scorrere l'acqua finché non è limpida.
• La prima volta che si usa l'apparecchiatura, accertarsi che non vi siano perdite.

Collegamento elettrico

Avvertenza! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
• Utilizzare sempre una presa antishock elettrico correttamente installata. Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo di alimentazione. Contattare il centro di assistenza o un elettricista qualificato per sostituire un cavo danneggiato.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.

Uso dell'apparecchiatura

Avvertenza! Rischio di lesioni.

Utilizzare l'apparecchiatura in un ambiente domestico. Non apportare modifiche alle specifiche di questa apparecchiatura. - Sistemare i coltelli e le posate appuntite nel cestello portaposate con l'estremità rivolta verso il basso o in posizione orizzontale. Non tenere la porta dell'apparecchiatura aperta senza supervisione per evitare di cadere. Non sedersi o salire sulla porta aperta. - I detersivi per la lavastoviglie sono pericolosi. Osservare le istruzioni di sicurezza riportate sulla confezione del detersivo. - Non bere o giocare con l'acqua all'interno dell'apparecchiatura. Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbero rimanere del detersivo sulle stoviglie.

Avvertenza! Rischio di scossa elettrica, incendio o ustioni.

Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

Descrizione del prodotto

Non usare acqua spray né vapore per pulire l'apparecchiatura. - L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante lo svolgimento del programma.

Smaltimento

Avvertenza! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di alimentazione e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

Servizio Clienti e Manutenzione

Contattare il Centro di Assistenza per riparare l'apparecchiatura. Consigliamo di utilizzare esclusivamente ricambi originali.

Quando si contatta il Centro di Assistenza, accertarsi di disporre delle seguenti informazioni riportate sulla targhetta dati.

Modello:

PNC:

Numero di serie:

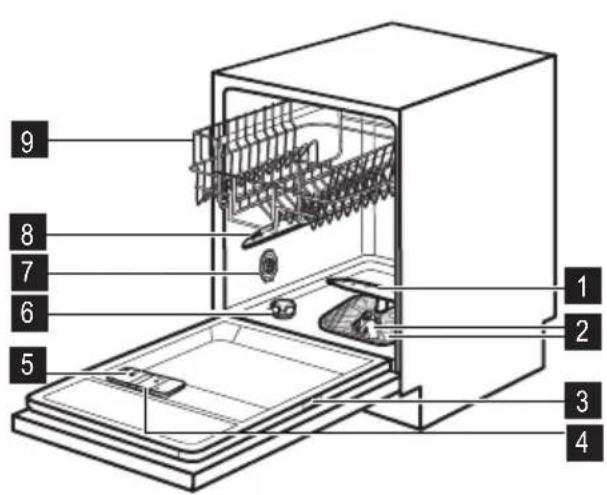

1 Mulinello inferiore 2 Filtri 3 Targhetta dei dati 4 Contenitore del brillante 5 Contenitore del detersivo 6 Contenitore del sale 7 Selettore della durezza dell'acqua 8 Mulinello superiore 9 Cestello superiore

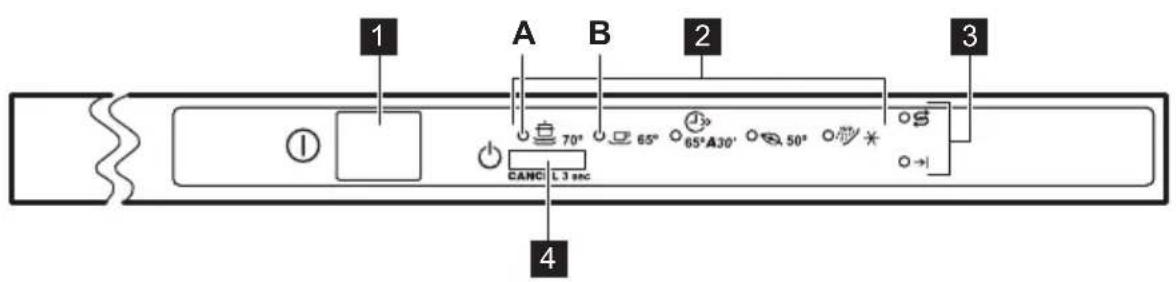

1 Tasto on/off 2 Spie dei programmi

Spie

Tasto Programmi.

Spie Descrizione
→I	Spia di fine.
Ξ	Spia del sale. La spia è spenta durante l'ecuzione del programma.

Programmi

Programma1)	Grado di sporco Tipo di carico	Fasi dei programmi Durata (min)	Energia (kWh)	Acqua (I)
70°	Sporco intenso Stoviglia miste, po- sate e pentole	Prelavaggio Lavaggio 70 °C Risciacqui Asciugatura	85-95 1,8-2,0 22-25
65°	Grado di sporco nor- male Stoviglia e posate	Prelavaggio Lavaggio 65 °C Risciacqui Asciugatura	100-110 1,4-1,6 19-21
65°A30'2)	Sporco fresco Stoviglia e posate	Lavaggio 65 °C Risciacquo	30 0,9 9
50°3)	Grado di sporco nor- male Stoviglia e posate	Prelavaggio Lavaggio 50 °C Risciacqui Asciugatura	130-140 1,0-1,2 14-16
※4)	Tutto Prelavaggio 12 0,1 5

1) I valori di consumo e di durata possono variare a seconda della pressione e della temperatura dell'acqua, delle variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie. 2) Con il programma rapido è possibile lavare un carico di stoviglie con sporco fresco. Garantisce buoni risultati di lavaggio in breve tempo. 3) Programma standard per gli istituti di prova. Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale. Fare riferimento all'opuscolo in dotazione per le informazioni sulle condizioni di prova. 4) Utilizzare questo programma per un risciacquo veloce delle stoviglie. Ciò evita la formazione di cattivi odori all'interno della lavastoviglie.

Non utilizzare il detersivo con questo programma.

Opzioni

Segnali acustici

I segnali acustici entrano in funzione in queste condizioni:

• Il programma è terminato.
• Si verifica un guasto nell'apparecchiatura.

Impostazione di fabbrica: attivi.

I segnali acustici si possono disattivare.

Disattivazione dei segnali acustici

1. Premere il tasto On/Off per accendere l'apparecchiatura.
2. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento al capitolo 'IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA'.
3. Tenere premuto il tasto di selezione dei programmi finché la spia dei programmi (A) lampeggia e la spia dei programmi (B) si accende.
4. Premere immediatamente il tasto di selezione dei programmi.
5. La spia del programma (A) rimane accesa.
6. La spia del programma (B) inizia a lampeggiare.

Preparazione al primo utilizzo

1. Accertarsi che il livello del decalcificatore dell'acqua preimpostato in fabbrica sia conforme alla durezza dell'acqua locale. In caso contrario, regolare il decalcificatore dell'acqua. Contattare l'ente locale di erogazione idrica per conoscere la durezza locale dell'acqua.
2. Riempire il contenitore del sale.
3. Attendere fino a quando la spia dei programmi (A) si spegne e la spia di fine programma si accende (la spia del programma (B) continua a lampeggiare). I segnali acustici sono attivi.
4. Premere il tasto di selezione dei programmi. La spia di fine programma si spegne.
5. I segnali acustici sono disattivati.
6. Spegnere l'apparecchiatura per confermare.

Attivazione dei segnali acustici

1. Vedere la sezione "Disattivazione dei segnali acustici", dal punto (1) al (4).
2. Attendere finché la spia programmi (A) non si spegne. La spia di fine programma è spenta e la spia programmi (B) continua a lampeggiare.
3. I segnali acustici sono disattivati.
4. Premere il tasto di selezione dei programmi. La spia di fine si accende.
5. I segnali acustici sono attivi.
6. Spegnere l'apparecchiatura per confermare.
7. Riempire il contenitore del brillantante.
8. Aprire il rubinetto dell'acqua.
9. Potrebbero rimanere dei residui di lavorazione all'interno dell'apparecchiatura. Avviare un programma per eliminarli. Non utilizzare il detersivo e non caricare stoviglie.

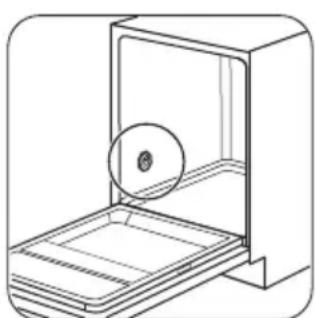

Regolare il decalcificatore dell'acqua

L'acqua dura contiene un'elevata quantità di minerali che possono causare danni all'apparecchiatura e risultati di lavaggio scadenti. Il decalcificatore dell'acqua neutralizza i minerali.

Il sale per lavastoviglie mantiene il decalcificatore dell'acqua pulito e in buone condizioni. Fare riferimento alla ta

bella per regolare il decalcificatore dell'acqua sul livello corretto. Ciò assicura che il decalcificatore dell'acqua utilizzi l'esatta quantità di sale per lavastoviglie.

Il decalcificatore dell'acqua deve essere regolato manualmente ed elettronicamente.

Durezza dell'acqua				Regolazione del decalcificatore dell'acqua
Gradi tedeschi (°dH)	Gradi francesi (°fH)	mmol/l Gradi	Clarke	Manuale Elettronica
51 - 70 91 - 125 9.1 - 12.5 64 - 88				21)	10
43 - 50 76 - 90 7.6 - 9.0 53 - 63				21)	9
37 - 42 65 - 75 6.5 - 7.5 46 - 52				21)	8
29 - 36 51 - 64 5.1 - 6.4 36 - 45				21)	7
23 - 28 40 - 50 4.0 - 5.0 28 - 35				21)	6
19 - 22 33 - 39 3.3 - 3.9 23 - 27				21)	51)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 14
11 - 14 19 - 25 1.9 - 2.5 13 - 17 13
4 - 10 7 - 18 0.7 - 1.8 5 - 12 12
<4 <7	<0.7	<5		12)	12)

1) Impostazione di fabbrica. 2) Non utilizzare il sale a questo livello.

Impostazione manuale 1

2

Ruotare il selettore della durezza dell'acqua nella posizione 1 o 2.

Impostazione elettronica

1. Premere il tasto On/Off per attivare l'apparecchiatura.
2. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento al capitolo 'IMPOSTAZIONE E AVVIO DI UN PROGRAMMA'.
3. Tenere premuto il tasto di selezione dei programmi finché la spia dei programmi (A) lampeggia e la spia dei programmi (B) si accende.
4. Attendere fino a quando la spia dei programmi (B) si spegne e la spia di fine programma inizia a lampeggiare (la spia del programma (A) continua a lampeggiare).
5. Premere il tasto di selezione dei programmi.
6. La spia di fine programma lampeggia a intermittenza. Il numero di lampeggiamenti indica il livello del decalcificatore dell'acqua. Esempio: 5 lampeggiamenti + pausa + 5 lampeggiamenti = livello 5.
7. Per regolare il livello del decalcificatore dell'acqua, premere il tasto di selezione dei programmi. Ogni volta che si preme il tasto di selezione dei programmi si passa al livello successivo.
8. Disattivare l'apparecchiatura per confermare.

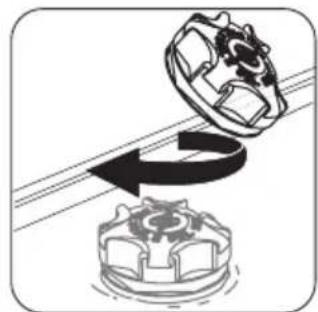

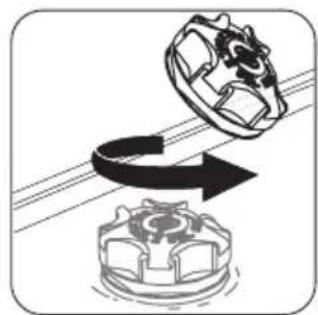

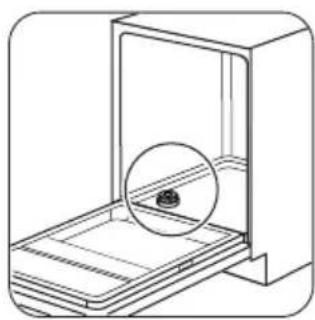

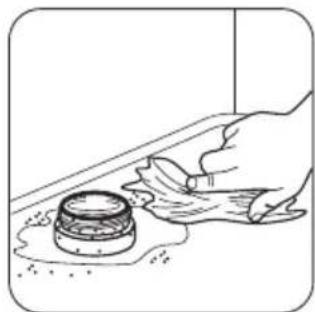

Riempimento del contenitore del sale

Attenzione: utilizzare solo sale per lavastoviglie. Altri prodotti potrebbero danneggiare l'apparecchiatura.

Acqua e sale possono fuoriuscire dal contenitore del sale durante il riempimento. Rischio di corrosione. Per evitarla, avviare un programma dopo aver riempito il contenitore del sale.

1

2

3

4

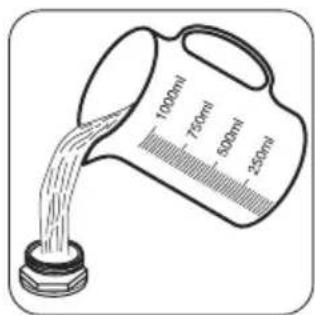

Versare 1 litro d'acqua nel contenitore del sale (solo la prima volta).

5

6

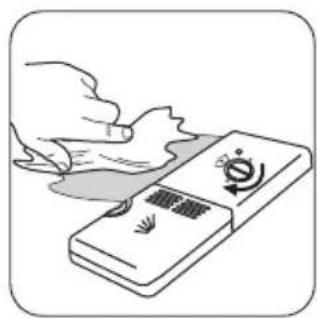

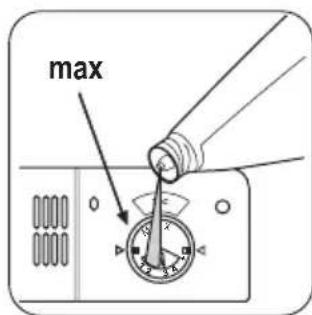

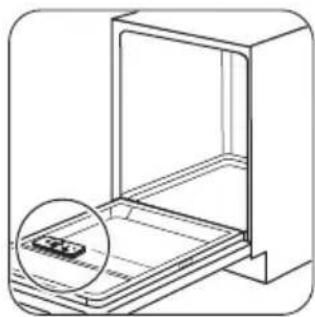

Riempire il contenitore del brillantante

Attenzione: utilizzare solo prodotti brillantanti specifici per lavastoviglie. Altri prodotti potrebbero danneggiare l'apparecchiatura.

Durante l'ultima fase di risciacquo, il brillantante favorisce l'asciugatura delle stoviglie perché elimina striature e aloni.

1

2

3

4

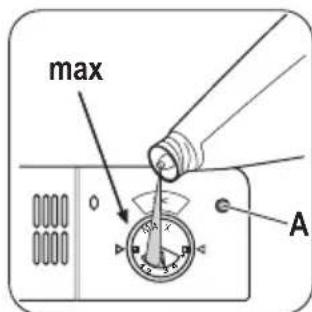

Riempire il contenitore del brillantante quando l'indicatore a lente (A) diventa bianco.

Per regolare la quantità da rilasciare, ruotare il selettore del dosaggio tra la posizione 1 (quantità minima) e la posizione 4 (quantità massima).

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione. Fare riferimento a "IMPOSTAZIONE ED AVVIO DI UN PROGRAMMA".
3. Se la spia del sale è accesa, riempire il contenitore del sale.
4. Assicurarsi che sia presente del brillantante nel contenitore.
5. Caricare i cestelli.
6. Aggiungere il detersivo.
7. Impostare ed avviare il programma corretto per il tipo di carico ed il grado di sporco.

Caricare i cestelli

Fare riferimento all'opuscolo in dotazione per gli esempi su come caricare i cestelli.

Utilizzare l'apparecchiatura esclusivamente per lavare articoli idonei al lavaggio in lavastoviglie. Non introdurre nell'apparecchiatura articoli di legno, osso, alluminio, peltro o rame. - Non inserire nell'apparecchiatura oggetti che possano assorbire acqua (spugne, panni). - Eliminare i residui di cibo dalle stoviglie. - Ammorbidire le tracce di bruciato nelle stoviglie. - Disporre gli utensili cavi (tazze, bicchieri e padelle) con l'apertura rivolta verso il basso. Assicurarsi che le posate e i piatti non aderiscano tra loro. Mescolare i cucchiai con le altre posate. - Verificare che i bicchieri non si tocchino l'un l'altro. - Disporre gli oggetti piccoli nel cestello per le posate. - Sistemare gli oggetti leggeri nel cestello superiore in modo tale che non possano muoversi. - Prima di avviare un programma, assicurarsi che i mulinelli possano ruotare liberamente.

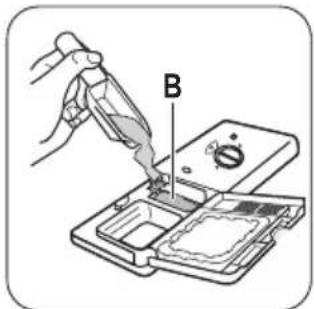

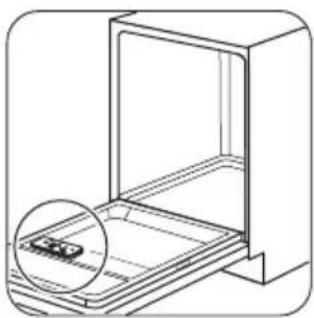

Utilizzo del detersivo

Attenzione: utilizzare solo detersivi per lavastoviglie.

Non usare una dose di detersivo superiore alla quantità raccomandata. Osservare le istruzioni riportate sulla confezione del detersivo.

1

2

3

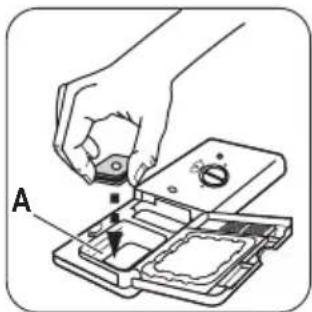

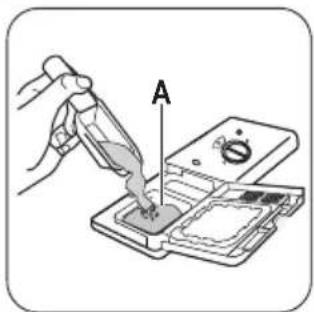

Mettere il detersivo in polvere o in pastiglie nel contenitore del detersivo (A).

Se il programma prevede una fase di prelavaggio, mettere una piccola quantità di detersivo nel contenitore (B).

4

Il detersivo in pastiglie potrebbe non sciogliersi completamente nei programmi brevi e i residui di detersivo potrebbero rimanere sulle stoviglie.

Consigliamo di utilizzare il detersivo in pastiglie con i programmi lunghi.

Pastiglie combinate

Queste pastiglie contengono agenti che conglobano le funzioni di detersivo, brillantante e sale. Verificare che le pastiglie siano idonee per la durezza dell'acqua locale.

Consultare le indicazioni riportate sulle confezioni dei prodotti.

Quando si usano pastiglie che contengono sale e brillantante, non riempire il contenitore del sale e del brillantante. La spia del brillantante si accende sempre quando il contenitore del brillantante è vuoto.

1. Impostare il decalcificatore dell'acqua sul livello più basso.
2. Impostare il contenitore del brillantante nella posizione inferiore.

Se si smette di utilizzare le pastiglie combinate, prima di iniziare a utilizzare il detersivo, il brillantante e il sale per lavastoviglie separatamente, eseguire le seguenti operazioni:

1. Premere il tasto On/Off per attivare l'apparecchiatura.
2. Impostare il decalcificatore dell'acqua sul livello più alto.
3. Assicurarsi che i contenitori del sale e del brillantante siano pieni.
4. Avviare il programma più breve con una fase di risciacquo, senza detersivo e senza piatti.
5. Regolare il decalcificatore dell'acqua in base alla durezza dell'acqua locale.
6. Regolare la quantità di brillantante rilasciata.

Impostazione ed avvio di un programma

Modalità impostazione

L'apparecchiatura deve essere in modalità impostazione per accettare alcune operazioni.

L'apparecchiatura è in modalità impostazione quando, dopo l'attivazione:

• Tutte le spie del programma si spengono.
• La spia di fine programma lampeggia.

Se il pannello dei comandi indica altre condizioni, premere e tenere premuto il tasto di selezione dei programmi finché l'apparecchiatura entra in modalità impostazione.

Avvio del programma

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità impostazione.

Pulizia e cura

Avvertenza!

1. Continuare a premere il tasto di selezione dei programmi finché non si accende la spia del programma che si desidera impostare.
2. Chiudere la porta dell'apparecchiatura. Il programma si avvia.

Apertura della porta durante il funzionamento dell'apparecchiatura

Se si apre la porta, la macchina si blocca. Quando si chiude nuovamente la porta, la macchina riprende dal punto in cui era stata interrotta.

Annullamento del programma

1. Aprire la porta dell'apparecchiatura.
2. Tenere premuto il tasto di selezione dei programmi fino a quando la spia del programma si spegne e la spia di fine inizia a lampeggiare.

Verificare che vi sia del detersivo nell'apposito contenitore prima di avviare un nuovo programma.

Al termine del programma

Quando il programma giunge al termine, viene emesso un segnale acustico intermittente.

1. Aprire la porta dell'apparecchiatura.
2. La spia di fine è accesa.
3. Premere il tasto On/Off per spegnere l'apparecchiatura.
4. Chiudere il rubinetto dell'acqua.
5. Per ottenere risultati di asciugatura migliori, lasciare la porta dell'apparecchiatura socchiusa per alcuni minuti.
6. Lasciare raffreddare i piatti prima di estrarli dalla lavastoviglie. Le stoviglie calde possono essere più facilmente danneggiabili.
7. Vuotare prima il cestello inferiore e quindi quello superiore.

Sulle pareti laterali e sulla porta della lavastoviglie può formarsi della condensa perché l'acciaio inox si raffredda più velocemente della ceramica.

Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina alla presa.

I filtri sporchi e i mulinelli ostruiti riducono i risultati di lavaggio.

Eseguire controlli periodici e pulirli, se necessario.

Pulizia dei filtri

1

2

3

4

Per rimuovere i filtri (B) e (C), ruotare la maniglia in senso antiorario ed estrarli. Estrarre i filtri (B) e (C). Sciacquare i filtri con acqua.

Estrarre il filtro (A). Sciacquare il filtro con acqua.

Risoluzione dei problemi

L'apparecchiatura non si avvia o si blocca durante il funzionamento.

Cercare dapprima di risolvere il problema (fare riferimento alla tabella). Se non è possibile, contattare il centro di assistenza.

5

Ricollocare il filtro (A) nella posizione iniziale. Verificare che sia montato correttamente sotto le due guide (D).

Montare i filtri (B) e (C). Metterli in posizione nel filtro (A). Ruotare la maniglia in senso orario finché non si blocca in posizione.

Un'errata posizione dei filtri può comportare scadenti risultati di lavaggio e danni all'apparecchiatura.

Pulizia dei mulinelli

Non rimuovere i mulinelli.

Se i fori dei mulinelli sono ostruiti da residui di sporco, liberarli servendosi di un oggetto a punta fine.

Pulizia esterna

Pulire l'apparecchiatura con un panno inumidito e morbido.

Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive o solventi.

In caso di problemi di malfunzionamento, delle spie lampeggiano in modo continuo e/o ad intermittenza contemporaneamente per indicare un codice allarme.

Codice allarme Problema

• La spia del programma impostato lampeggia costantemente.
• La spia di fine programma lampeggia una volta in modo intermittente.
• La spia del programma impostato lampeggia costantemente.
• La spia di fine programma lampeggia due volte in modo intermittente.

L'apparecchiatura non carica acqua.

L'apparecchiatura non scarica l'acqua.

Avvertenza! Spegnere l'apparecchiatura prima di eseguire i controlli.

Problema Causa possibile Possibile soluzione
Il programma non si avvia. La spina non è inserita nella presa di ali-mentatione.		Inserire la spina nella presa.
	La porta dell'apparecchiatura è aperta.	Chiudere la porta dell'apparecchiatura.
Il fusibile è danneggiato. Sostituire il fusibile.
L'apparecchiatura non carica acqua.	Il rubinetto dell'acqua è chiuso. Aprire il rubinetto dell'acqua.
La pressione dell'acqua è troppo Bassa. Contattare l'ente erogatore locale.
Il rubinetto dell'acqua è ostruito o intasato dal calcare.		Pulire il rubinetto dell'acqua.
Il filtrlo nel tubo di carico dell'acqua è ostruito.		Pulire il filtrlo.
Il tubo di carico dell'acqua è strozzato o piegato.		Controllare che il tubo sia stato installato correttamente.
L'apparecchiatura non scarica l'acqua.	Lo scarico del lavello è ostruito. Pulire lo scarico del lavello.
Il tubo di scarico dell'acqua è strozzato o piegato.		Controllare che il tubo sia stato installato correttamente.

Una volta effettuati questi controlli, accendere l'apparecchiatura. Il programma riprende dal punto in cui era stato interrotto.

In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza.

Se il display mostra codici di allarme, contattare il Centro di Assistenza.

I risultati di lavaggio e di asciugatura non sono soddisfacenti.

Problema Causa possibile Possibile soluzione

Le stoviglie non sono pulite. I filtri sono ostruiti. Pulire i filtri.

Problema Causa possibile Possibile soluzione
I filtri non sono montati e installati correttamente.	Controllare che i filtri siano montati e in-stallati correttamente.
	I mulinelli sono ostruiti.	Rimuovere i residui di sporco servendosi di un oggetto appuntito.
Il programma non era corretto per il tipo di carico ed il grado di sporco.	Accertarsi che il programma selezionato sia corretto per il tipo di carico e il grado di sporco.
Sistemazione non corretta delle stoviglie nei cestelli. L'acqua non ha raggiunto tutte le stoviglie.	Assicurarsi che la posizione delle stovi-glie nei cestelli via corretta e che l'acqua possa raggiungerle nella problema.
	Assicurarsi che la posizione delle stovi-glie nei cestelli via corretta e non blocchi la rotazione dei mulinelli.
È stata utilizzata una dose insufficiente di detersivo.	Assicurarsi di aver aggiunto la corretta quantità di detersivo nel contentatore prima di avviare un programma.
Non era presente il detersivo nel conte-nitore.	Assicurarsi di aver aggiunto il detersivo nel contentatore prima di avviare un pro-gramma.
Ci sono depositi di calcare sulle stoviglie.	Il contentatore del sale è vuoto. Assicurarsi che vi sia del sale per lavasto-viglie nel contentatore.
Il livello impostato del decalcificatore dell'acqua non è corretto.	Accertarsi che il livello del decalcificatore dell'acqua preimpostato alla fabbrica si conforme alla durezza dell'acqua locale.
	Avvitare a fondo il tappo.
Su bicchieri e stoviglie ri-mangono delle striature bian-castre o delle macchie o striature bluastre.	La quantità di brillante erogata è ec-cessiva.	Ridurre il dosaggio del brillantante.
È stata utilizzata una dose eccessiva di detersivo.	Assicurarsi di aver aggiunto la corretta quantità di detersivo nel contentatore prima di avviare un programma.
Tracce di gobce d'acqua che si sono asciugate su bicchieri e stoviglie.	La quantità di brillante erogata era in-sufficiente.	Aumentare il dosaggio del brillantante.
La causa potrebbe essere la qualità del detersivo.	Cambiare marca di detersivo.
Le stoviglie sono bagnate. • Il programma non includeva una fase di asciugatura. • Il programma includeva una fase di asciugatura a bassa temperatura.	Per ottenere risultati di asciugatura mi-gliori, lasciare la porta socchiusa per al-cuni minuti al termine del programma di lavaggio.
Le stoviglie sono bagnate ed opache.	Il contentatore del brillante è vuoto. Assicurarsi che sua presente del brillan-tante nel contentitore.
La causa potrebbe essere la qualità del brillantante.	Cambiare marca di brillantante.

Dati tecnici

Dimensioni	Altezza x Larghezza x Profondità (mm)	596 / 818-898 / 555
Collegamento elettrico Fare riferimento alla targhetta dati.
Tensione 220-240 V
Frequenza 50 Hz
Pressione dell'accua di alimentazione	Min. / max. (bar / MPa) (0.5 / 0.05) / (8 / 0.8)
Collegamento dell'acqua1)	Acqua fredda o calda2)	max. 60 °C
Capacità Coperti 12

1) Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4". 2) Si consiglia il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di energia alternativa (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.

Considerazioni ambientali

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la

salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

• Smaltire il materiale d'imballaggio in modo appropriato. Riciclare i materiali con il simbolo.

Informazioni di sicurezza 63
