BEDIENUNGSANLEITUNG ZDT15003 ZANUSSI

Benutzerinformation 43

Elektronische instelling

Sicherheitschinweise 43

Gerätebeschreibung 45

Bedienfeld 45

Programme 45

Optionen 46

Vor der ersten Inbetriebnahme 47

Sicherheitshinweise

Lesen Sie die mitgelieferte Anleitung sorgfältig vor der Montage und dem ersten Gebrauch des Geräts durch. Der Hersteller ist nicht damit verantwortlich, wenn eine fehlerhafte Montage oder Verwendung Verletzungen und Schäden verursacht. Bewahren Sie die Anleitung zusammen mit dem Gerät für den zukünftigen Gebrauch auf.

Sicherheit von Kindern und schutzbedürftigen Personen

Warning! Erstickungs- und Verletzungsgefahr oder Gefahr einer dauerhaften Behinderung.

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen these Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist. Lassen Sie Kinder nicht mit dem Gerät playen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie alle Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

Montage

Warning! Das Gerät muss von einer Fachkraft montiert werden.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzten Sie es nicht.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0^ absinken kann, und benutz den Sie das Gerät nicht, wenn die Temperatur unter 0^ absinken kommt.

Täglicher Gebrauch 50
Reinigung und Pflege 51
Fehlersuche 52
Technische Daten 55
Umwelttipps 56

Änderungen vorbehalten.

• Halten Sie sich an die mitgelieferte Montageanleitung
• Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

Wasseranschluss

• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.
• Bevor Sie neue oder lange Zeit nicht benutzte Schläuche an das Gerät anschließen, halten Sie Wasser durch die Schläuche fließen, bis es sauber austritt.
• Achten Sie darauf, dass beim ersten Gebrauch des Geräts keine Undichthieten vorhanden sind.

Warning! Gefährliche Spannung.

Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine Ummantelung mit einem innenliegenden Netzkabel.

• Ziehen Siesofar den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch beschädigt ist. Wenden Sie sich für den Austausch des Wasserzulaufschlauches an den Kundendienst.

Elektrischer Anschluss

Warning! Brand- und Stromschlaggefahren.

Das Gerat muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an einen Elektriker.
• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

Gebrauch

Warning! Verletzungsgefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Stellen Sie Messer und Besteck mit scharfen Spitzen mit der Spitze nach unten in den Besteckkorb oder legen Sie sie in eine waagerechte Position.
• Lassen Sie die Geräte tür nicht ohne Beaufsichtigung offen stehen, damit von der Tür keine Stolpergefahr ausgeht.
• Setzen oder stellen Sie sich nie auf die offene Tür.

• Geschirrspüler-Reinigungsmittel sind gefährlich. Beachten Sie die Sicherheitsanweisungen auf der Reinigungsmittelverpackung.

• Trinken Sie nicht das Wasser aus dem Gerät und verwenden Sie es nicht zum Spielen.

• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Programm beendet ist. Es könnte sich noch Reinigungsmittel auf dem Geschirr befinden.

Warning! Stromschlag-, Brand- und Verbrennungsgefahr.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Höhe des Gerats.
• Reinigen Sie das Gerät nicht mit einem Wasser- oderampfstrahl.
• Es kann heiBer Dampf aus dem Gerät austreten, wenn Sie die Tur während des Ablaufs eines Programms offen.

Entsorgung

Warning! Verletzungs- oder Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie das Turschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschlieben.

Kundendienst und Reparatur

Wenden Sie sich zur Reparatur des Geräts an den Kundendienst. Wir empfehlen nur Originalersatzteile zu verwenden.

Wenn Sie sich an den Kundendienst wenden, sollenn Sie folgende Angaben, die Sie auf dem Typenschild finden, zur Hand haben.

Modell:

PNC:

Seriennummer:

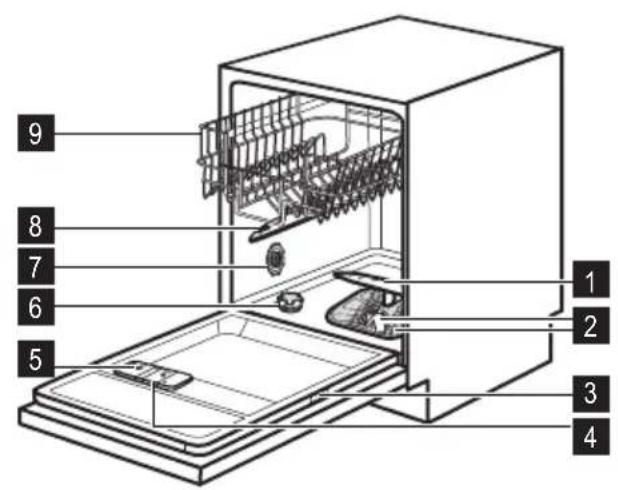

Gerätebeschreibung

Unterer SpruHarm Filter Typenschild Klarspulmittel-Do Reinigungsmittelb Salzbehalter Wasserhärtestufen Oberer SpruHarm Oberkorb

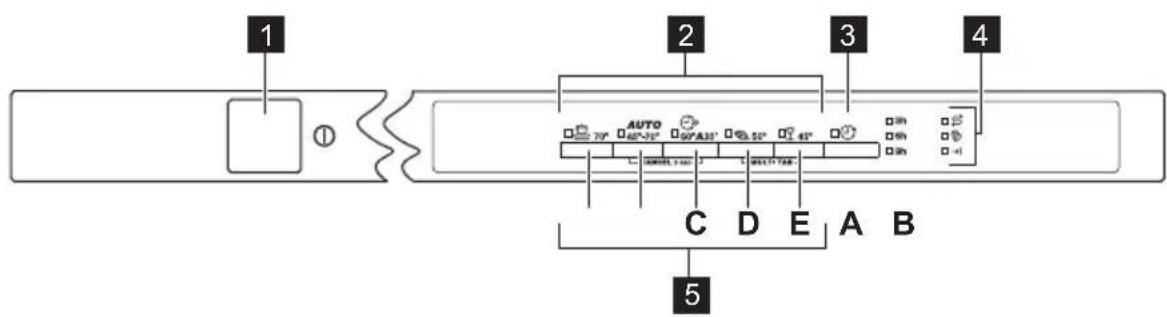

Bedienfeld

1 Taste „Ein/Aus“
2 Programmwahltasten
3 Taste „Zeitvorwahl"

4 Kontrollampen
5 Funktionstasten

Kontrollampen Beschreibung

Kontrollampe „Salz". Diese Kontrollampe erlischt während des Programmbetriebs.

Programm1)	Verschmutzungsgrad Beladung	Programmphasen Dauer (Min.)		Energie (kWh)	Wasser (I)
70°	Stark verschutzt Geschirr, Besteck, Töppe und Pfannen	Vorsprülen Hauptspülgang 70 °CSpülgänge Trocknen		80-90 1,6-1,8 22-24
Programm1)	Verschmutzungsgrad Beladung	Programmphasein Dauer (Min.)		Energie (kWh)	Wasser (l)
AUTO 45°-70°2)	Alle Geschirr, Besteck, Töppe und Pfannen	Vorsprülen Hauptspülgang oder 70 °C Spülgänge Trocknen	45 °C	90-140 1,1-1,8	12-23
60°A30,3)	Vor Kurzem benutztes Geschirr Geschirr und Besteck	Hauptspülgang Spülgang	60 °C	30 0,9 9
50°4)	Normal verschutzt Geschirr und Besteck	Vorsprülen Hauptspülgang Spülgänge Trocknen	50 °C	155-165 1,0-1,1	13-15
45°	Normal oder weniger verschutzt Empfindliches Geschirr und Gläser	Hauptspülgang 45 °CSpülgänge Trocknen		60-70 0,8-0,9	14-15

1) Druck und Temperatur des Wassers, die Schwankungen in der Stromversorgung, die ausgewählten Optionen und die Geschirrmenge konnen die Programmdauer und die Verbrauchswerte verändern.
2) Das Gerät erkennt den Verschmutzungsgrad und die Anzahl der Geschirnteile in den Körben. Es stellt dann automatisch die Wassertemperatur und -menge, den Energieverbrauch und die Programmdauer ein.
3) Mit thisem Programm konnen Sie vor Kurzem benutztes Geschirr spulen. Sie erhalten ein gutes Spulergebnis in einer kurzen Zeit.
4) Dies ist das Standardprogramm für Prüfinsitute. Dieses Programm gewährleistet den wirtschaftlichsten Wasser- und Energieverbrauch für normal verschmutztes Geschirr und Besteck. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

Optionen

Multitab-Funktion

Schalten Sie diese Funktion nur ein, wenn Sie Kombi-Reinigungstabletten verwenden.

Die Funktion Multitab sperrt automatisch die Zufuhr von Klarspulmittel und Salz. Die Salz-Kontrollampe erlischt.

Die Programmdauer kann sich verlangern.

Einschalten der Funktion Multitab

Schalten Sie die Multitab-Funktion vor dem Beginn eines Programms ein oder aus. Sie können diese

Funktion nicht ein- oder ausschalten, wenn ein Programm lauft.

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.

2. Stellen Sie sich, dass sich das Gerät im Einstellmodus befindet. Siehe „EINSTELLEN UND STARTEN EINES PROGRAMMS".

3. Halten Sie gleichzeitig die Funktionstasten (DD) und (E) gedrückt, bis die Multitab-Anzeige aufleuchtet.

Die Funktion bleibt so lange eingeschaltet, bis Sie sie wieder ausschalten. Halten Sie gleichzeitig die ionstasten (D) und (E) gedrückt, bis die Multitab-ge erlischt.

Wenn Sie keine Kombi-Reinigungstabletten mehr verwenden, gehen Sie wie folgt vor,bevor Sie wieder Reinigungsmittel,Klarspulmittel und Geschirrspulsalz einfullen:

1. Schalten Sie die Funktion Multitab aus.
2. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.

3. Befüllen Sie den Salzbehälter und den Klarspülmittel-Dosierer.

4. Starten Sie das kürzeste Programm mit einem Klarspülgang ohne Reinigungsmittel und ohne Geschirr.

5. Stellen Sie den Wasserenthärter entsprechend der Wasserhärte in Ihr Gebiet ein.
6. Stellen Sie die Menge des Klarspulmittels ein.

Signaltone

Es ertönen akustische Signale, wenn:

• Das Programm beendet ist.
  Die Wasserenthärterstufe elektronisch eingestellt wird.
• Eine Störung des Geräts vorliegt.

Werkseitige Einstellung: Ein. Sie können die akustischen Signale ausschalten.

Ausschalten der akustischen Signale

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
2. Stellen Sie sich, dass sich das Gerät im Einstellmodus befindet. Siehe „EINSTELLLEN UND STARTEN EINNES PROGRAMMS".
3. Halten Sie gleichzeitig die Funktionstasten (B B) und (C) gedrückt, bis die Kontrollampen der Funktionstasten (A), (B) und (C) zu blinken beginnen.
4. Drücken Sie die Funktionstaste (C C).

Vor der ersten Inbetriebnahme

Die Kontrollampen der Funktionstasten (A) und (B) erlösen.
Die Kontrollampe der Funktionstaste (C) blinkt weiter.
Die Kontrollampe Programmende leuchtet auf.

1. Drücken Sie die Funktionstaste (C C). Die Programmende-Kontrollampe erlischt, die akustischen Signale sind ausgeschaltet.
2. Schalten Sie das Gerät zur Bestätigung als

Einschalten der akustischen Signale

1. Informationen dazu finden Sie im Kapitel „Ausschent der akustischen Signale", Schritt (1) bis (3).
2. Drucken Sie die Funktionstaste (C C).

Die Kontrollampen der Funktionstasten (A_c^a) und (B) erloschen.
Die Kontrollampe der Funktionstaste (_3^c) blinkt.
weiter.
Die Programmende-Kontrollampe erlischt.

1. Drücken Sie die Funktionstaste (C). Die Programmende-Kontrollampe leuchtet, die akustischen Signale sind eingeschaltet.

2. Schalten Sie das Gerät zur Bestätigung aus.

3. Prufen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihr Gebiet entspricht. Stellen Sieihn bei Bedarf entsprechend ein. Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihr Gebiet zu erfahren.

4. Fullen Sie den Salzbehälter.
5. Füllen Sie den Klarspulmittel-Dosierer mit Klarspulmittel.
6. Drehen Sie den Wasserhahn auf.
7. Möglicherweise haben sich im Gerät Verarbeitungs-rückstände angesammelt. Starten Sie ein Programm, um diese zu entfernen. Verwenden Sie kein Reinigungsmittel und beladen Sie die Körbe nicht.

Schalten Sie die Funktion Multitab ein, wenn Sie Kombi-Reinigungstabletten verwenden. Diese Tab

letten enthalten das Reinigungsmittel, Klarspulmittel und andere Zusätze. Achten Sie darauf, dass die Tabletten der Wasserhärte in Ihrer Region entsprechen. Beachten Sie die Anweisungen auf der Reinigungsmittelverpackung.

Einstellen des Wasserenthärters

Hartes Wasser enthalt vie Mineralien, die das Gerät beschädigen konnen und zu schlechten Spülergebnissen führen. Der Wasserenthärter neutralisiert diese Mineralien. Das Geschirrspülsalz hält den Wasserenthärter sauber und in gutem Zustand. Beachten Sie für die richtige Einstellung des Wasserenthärters nachfolgende Tabelle. Sie stellt sicher, dass der Wasserenthärter die richtige Menge Geschirrspülsalz und Wasser verwendet.

Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Wasserhärte			Down
Deutsche Wasserhärtegrade (°dH)	Französische Wasserhärtegrade (°fH)	mmol/l Clarke	Wasserhärtegra- de	Wasserenthärter-Einstellung Manuell Elektro- nisch
51 - 70 91 - 125	9.1 - 12.5	64 - 88		21)	10
43 - 50 76 - 90	7.6 - 9.0	53 - 63		21)	9
37 - 42 65 - 75	6.5 - 7.5	46 - 52		21)	8
29 - 36 51 - 64	5.1 - 6.4	36 - 45		21)	7
23 - 28 40 - 50	4.0 - 5.0	28 - 35		21)	6
19 - 22 33 - 39	3.3 - 3.9	23 - 27		21)	51)
15 - 18 26 - 32	2.6 - 3.2	18 - 22	14
11 - 14 19 - 25	1.9 - 2.5	13 - 17	13
4 - 10 7 - 18	0.7 - 1.8	5 - 12	12
<4 <7 <0.7	<5			12)	12)

1) Werkseinstellung.
2) Verwenden Sie kein Salz bei diesen Werten.

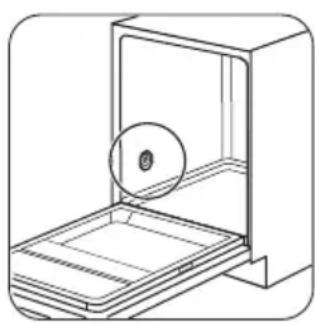

Manuelle Einstellung

1

2
Stellen Sie den Wasserhärtestufen-Wähler auf Stufe 1 oder 2.

Elektronische Einstellung

1. Drücken Sie die Taste „Ein/Aus“, um das Gerät einzuschalten.
2. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet. Siehe „Einstellen und Starten eines Programms".

3. Halten Sie gleichzeitig die Funktionstasten (B) und (C) gedrückt, bis die Kontrollampen der Funktionstasten (A), (B) und (C) zu blinken beginnen.

4. Drucken Sie die Funktionstaste (A).

Die Kontrollampen der Funktionstasten (B) und (C) erlösen.
Die Kontrollampe der Funktionstaste (A) blinkt.
weiter.
- Es ertont eine akustische Signalfolge und die Kontrollampe „Programmende" blinkt, um die Einstellung des Wasserenthärters anzuzeigen.

Die Anzahl der Blinkzeichen der Kontrollampe „Programmende“ sowie die Anzahl der Signaltöne zeigen die eingestellte Stufe des Wasserenthärters an.

Zum Beispiel: 5 Signaltone und 5 Blinkzeichen + Pause + 5 Signaltone und 5 Blinkzeichen = Stufe 5.

1. Drücken Sie wiederholt die Funktionstaste (A), um die Einstellung zu ändern. Mit jedem Tastendruck von (A) erhöhen Sie die Härtestufe.
2. Schalten Sie das Gerät zur Bestätigung aus.

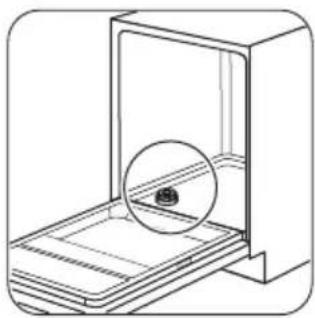

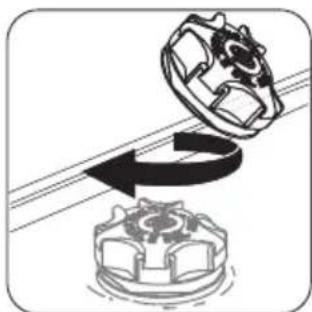

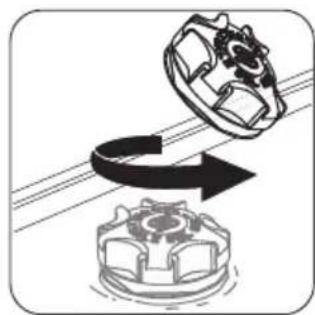

Füllendes Salzbehalters

Vorsicht! Verwenden Sie nur Spezialsalz für

Geschirrspüler. Andere Produkte können das Geräte nädigen.

Beim Befüllen des Salzbehalters konnen Wasser und Salz austreten. Korrosionsgefahr. Starten Sie ein Programm, nach dem Sie den Salzbehalter befindt haben, um die Korrosion zu vermeiden.

1

2

3

4

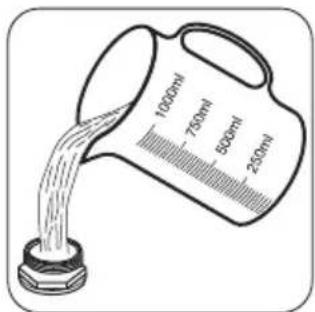

Füllen Sie 1 Liter Wasser in den Salzbehälter (nur beim ersten Mal).

5

6

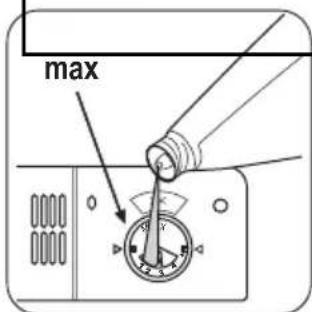

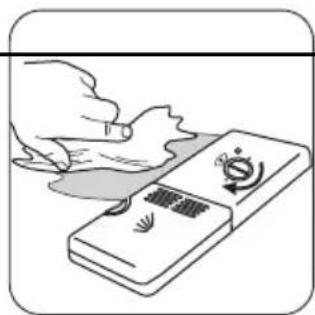

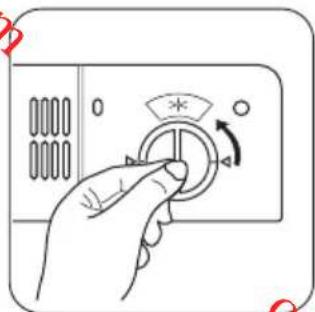

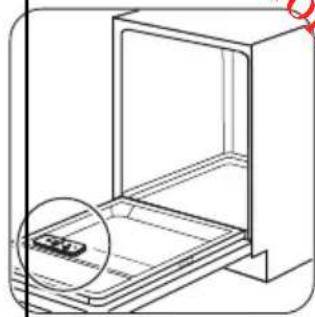

Füllendes Klarspulmittel-Dosierers

Vorsicht! Verwenden Sie ausschließlich speziell für

Geschirrspüler bestimmte Klarspulmittel. Andere

Produkte können das Gerät beschädigen.

Das Klarspulmittel lasst das Geschirr während der letzten Spulphase ohne Streifen und Flecken trock

non.

2

3

4

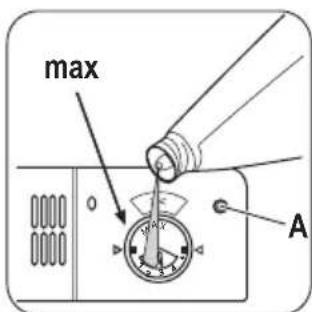

Füllen Sie den Klarspul-mittel-Dosierer, wenn das Schauglas (A) transparent ist.

Sie können die Zugabemenge des Klarspulmittels einstellen, indem Sie den entsprechenden Regler zwischen Position 1 (geringste Menge) und Position 4 (große Menge) einstellen.

Täglicher Gebrauch

1. Drehen Sie den Wasserhahn auf.

2. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet. Siehe „EINSTELLLEN UND STARTEN EINES PROGRAMMS".

3. Füllen Sie den Salzbehälter auf, wenn die Salz-Kontrollampe leuchtet.
   Leuchtet die Klarspulmittel-Kontrollampe, fullen Sie den Klarspulmittel-Dosierer.

4. Beladen Sie die Körbe.

5. Füllen Sie Reinigungsmittel ein.
6. Stellen Sie je nach Beladung und Verschmutzungsgrad das passende Programm ein.

Beladen der Körbe

Beispiele für die Beladung der Körbe führen Sie in der mitgelieferten Broschüre.

• Spülen Sie im Gerät nur spülmaschinenfestes Geschirr.
• Spulen Sie im Gerät keine Geschirrteile aus Holz, Horn, Aluminium, Zinn oder Kupfer.
• Spulen Sie in thisem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).
• Entfernen Sie Speisereste vom Geschirr.
  Weichen Sie eingebrannte Essensreste ein.
• Ordnen Sie hohle Gefäße (z. B. Tassen, Gläser, Pfaffen) mit der Öffnung nach unter ein.
• Stellen Sie sicher, dass Geschirr und Besteck nicht aneinander halten. Mischen Sie Löffel mit anderen Besteck.
• Achten Sie darauf, dass Gläser einander nicht berühren.
• Ordnen Sie keine Gegenstände in den Besteckkorb ein.
• Ordnen Sie leichte Gegenstände im Oberkorb an. Achten Sie daraufuf, dass diese nicht verrutschen können.
• Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein Programm starten.

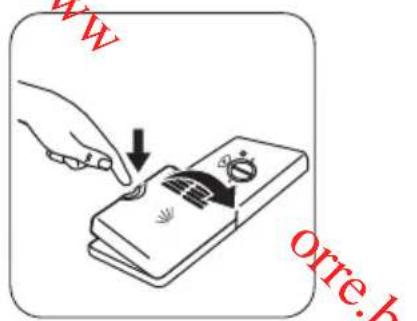

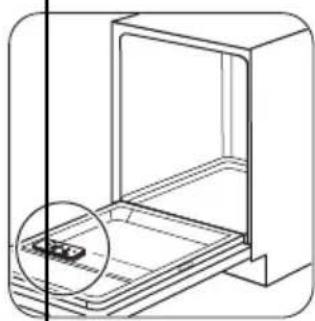

Verwendung des Reinigungsmittels

Vorsicht! Verwenden Sie ausschließlich speziell für Geschirrspüller bestimmte Reinigungsmittel.

Verwenden Sie nicht mehr als die angegebene Reinigungsmittelmenge. Siehe hierzu die Angaben auf einigungsmittelverpackung.

0

2

3

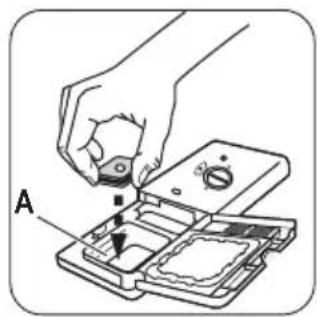

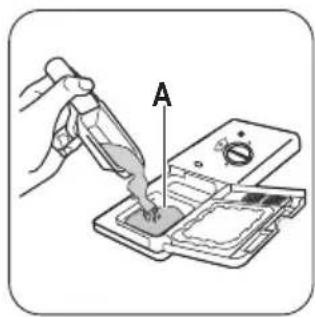

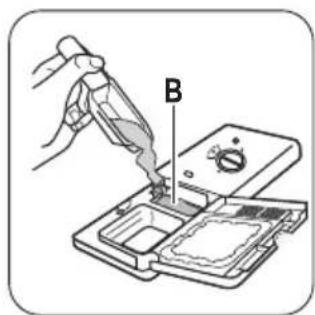

Füllen Sie das Reinigungsmittel oder legen Sie den Geschirrspüler-Tab in den Behälter (A).

Wenn das Programm einen Vorspulgang hat, fullen Sie eine petite Menge Reinigungsmittel in das Fach (B).

4

Geschirrspüler-Tabs lose nisch bei kurzen Pro gramsmen nicht vollständig auf, sodass Reinigungsmittelreste auf dem Geschirr haften bleiben konnen. Wir empfehlen thereof, Geschirrspüler-Tabs nur bei langen Programmen zu verwenden.

Einstellen und Starten eines Programms

Einstellmodus

Das Gerät muss sich für eine Einstellungen im Einstellmodus befinden.

Das Gerät ist im Einstellmodus, wenn nach dem Einschalten:

• Alle Programm-Kontrollampen leuchten.

Wenn im Bedienfeld andere Bedingungen angezeigt werden, halten Sie gleichzeitig die Funktionstasten (B) und (C) gedrückt, bis sich das Gerät im Einstellmodus befindet.

Starten eines Programms ohne Zeitvorwahr

1. Drehen Sie den Wasserhahn auf.
2. Drücken Sie die Taste „Ein/Aus“, um das Gerät einzuschalten. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet.
3. Drücken Sie die Taste des gewünschten Programms.

Die entsprechende Programm-Kontrollampe leuchtet weiterhin.
- Alle anderen Programm-Kontrollampen erlöschen.

1. Schließen Sie die Geräteür. Das Programm wird gestartet.

Starten eines Programms mit Zeitvorwahr

1. Wahlen Sie das Programm.
2. Drücken Sie die Taste Zeitvorwahr mehrfach, bis die Kontrollampe der gewündsten Startzeitverzogierung leuchtet. Sie können 3, 6 oder 9 Stunden einstellen.
   Die Kontrollampeder Zeitvorwahl leuchtet auf.
3. Schlieben Sie die Gerätetür. Der Ablauf der Zeitvorwahr beginnt. Nach Ablauf der Zeitvorwahr wird das Programm gestartet.

Öffnend der Tür während eines laufenden Programms

Wenn Sie die Tur öffnen, unterbricht das Gerät das Programm. Wenn Sie die Tur wieder schlieben, lauft das Programm ab dem Zeitpunkt der Unterbrechung weiter.

Reinigung und Pflege

Warning!

Schalten Sie vor Reinigungsrarbeiten immer das Gerät aus undziehen Sie den Netzstecker aus der Steckdose.

Abbrechen der Zeitvorwahr

Halten Sie die Funktionstasten (B) und (C) gleichzeitig gestruckt, bis die Kontrollampe der Zeitvorwahr erlischt und alle Programm-Kontrollampen leuchtens.

Wenn Sie die Zeitvorwahr abbrechen, kehr das Gerät in den Einstellmodus zürück. In diesen Fall müssen Sie das Programm erneut einstellen.

Abbrechen des Programms

Halten Sie die Funktionstasten (B) und (C) gleichzeitig ge-druckt, bis alle Programm-Kontrollampen leuchten.

Bevor Sie ein neues Programm starten, stellen Sie sicher, dass der Reinigungsmittelbehälter gefüllt ist.

Air-Programmende

Nach Ablauf des Programms ertont eine Signatonfolge.

1. Öffnen Sie die Gerätür. Die Kontrollampe „Programmende" leuchtet auf.
2. Drücken Sie die Taste „Ein/Aus“, um das Gerät auszuschalten.

3. Schlieben Sie den Wasserhahn.

4. Um bessere Trocknungsergebnisse zu erzielen, halten Sie die Geräteur für eine Minute einen Spaltbreit offen.

5. Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Gerätnehmen. HeiBes Geschirr ist stoBempfindlich.
6. Nehmen Sie das Geschirr zuerst aus dem Unterkorb und dann aus dem Oberkorb.

An den Innenseiten und an der Tur des Gerätes kann sich Wasser niederschlagen. Edelstahl kühlt schnelt als Geschirr.

Verschmutzte Filter und verstopfte Sprüharme be-einträchtigen das Spulergebnis.

Prufen Sie die Filter regelmäßig und reinigen Sie diese, falls notig.

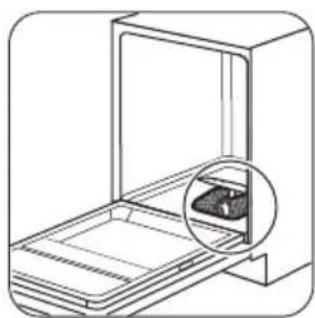

Reinigen der Filter

1

2

3

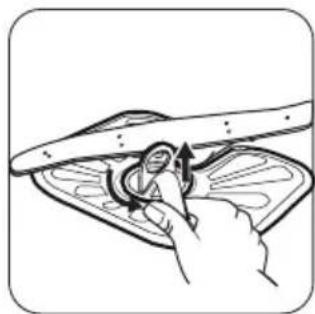

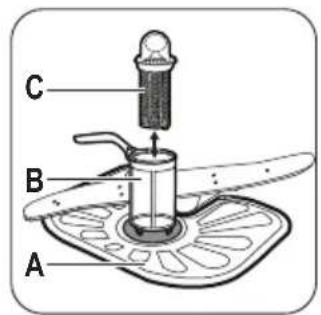

Zum Entfernen der Filter (B) und (C) den Hebel gegen den Uhrzeigersinn drehen und entfernen. Ziehen Sie die Filter (B) und (C) auseinander. Reinigen Sie die Filter mit Wasser.

4

Entfernen Sie Filter (A). Reinigen Sie den Filter mit Wasser.

Fehlersuche

Das Gerät startet nicht oder bleibt während des Betriebs stehen.

Versuchen Sie zunachst selbst eine Lösung für das Problem zu finden (siehe Tabelle). Wenn Sie keine Lösung finden, wenden Sie sich an den Kundendienst.

5

Setzen Sie Filter (A) wie- den in der ursprünglichen Position ein. Vergewissern Sielsich, dass er korrekt unter den beiden Führun- gen (D) sitzt.

6

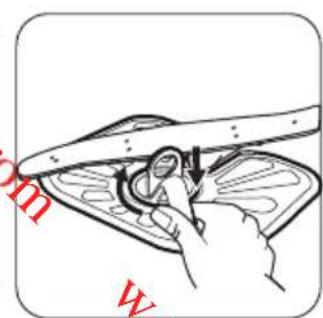

Setzen Sie die Filter (B) und (C) zusammen. Setzen Sie sie in den Filter (A) ein. Drehen Sie den Hebel nach rechts, bis er einrastet.

Eine falsche Anordnung der Filter führt zu schlechten Spülergebnissen und kann das Gerät beschädi

Reinigen der Spruharme

Bauen Sie die Sprüharme nicht aus.

Falls die LÖcher in den Sprüharmen verstopt sind, reinigen Sie sie mit einem dünnen spitzen Gegenstand.

Reinigen der Außenseiten

Reinigen Sie das Geräts mit einem weichen, feuchten Tuch.

Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwammchen oder Lösungsmittel.

Bei einigen Störungen blinken eine Kontrollampen kontinuierlich und/oder periodisch und zeigen so einen Alarmcode an.

Alarmcode Problem
Die Kontrollampe des eingestellten Programms blinkt kontinuierlich.	Es lauft kein Wasser in das Gerät.
Die Kontrollampe „Programmende“ blinkt einmal.
Die Kontrollampe des eingestellten Programms blinkt kontinuierlich.	Das Gerät pumpt das Wasser nicht ab.
Die Kontrollampe „Programmende“ blinkt zweimal.

Alarmcode Problem		Das Dau	Aquac-Control-System ist eingeschaltet.
Die Kontrollampe des eingestellen Programms blinkt kontinuierlich. Die Kontrollampe „Programmende“ blinkt dreimal.
Warning! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vormen.
Problem Mögliche Ursache Mögliche Abhilfe
Das Programm startet nicht. Der Netzstecker steckt nicht richtig Steckdose.		n der	Stcken Sie den Netzstecker richtig in die Steckdose.
Die Gerätür ist offen. Schreiben Sie die Gerätür.
Die Sicherung im Sicherungskosten ist durchgebrannt.			Setzen Sie eine neue Sicherung ein.
	Die Zeitvorwahr ist eingestellt.		Brechen Sie die Zeitvorwahr ab oder warten Sie auf das Ende des Countdowns.
Esläuft kein Wasser in das Gerät.	Der Wasserhahn ist geschlossen. Drehen Sie den Wasserhahn auf.
	Der Wasserdruck ist zu niedrig.		Wenden Sie sich an Ihr örtliches Wasser-versorgungsunternehmen.
Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstoptf.			Reinigen Sie den Wasserhahn.
Der Filter im Wasserzulaufschauch ist verstoptf.			Reinigen Sie den Filter.
Der Wasserzulaufschauch ist geknicht oder gebogen.			Vergewisern Sie sich, dass der Schlauch ordnungsgemäß angebracht ist.
Das Aqua-Control-System ist eingeschalte. Im Gerät sind Wasserlecks auf-getreten.			Drehen Sie den Wasserhahn zu und werden Sie sich an den Kundendienst.
Das Gerät pomp das Wasser nicht ab.	Der Siphon ist verstoptf. Reinigen Sie den Siphon.
Der Wasserablaufschlauch ist geknicht oder gebogen.			Vergewisern Sie sich, dass der Schlauch ordnungsgemäß angebracht ist.

Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt das Problem erneut auf, wenden Sie sich an den Kur dendienst.
Wenn andere Alarmcodes aneigt werden, wenden Sie sich an den Kundendienst.

Störung Mögliche Ursache Mögliche Abhilfe
Das Geschirr ist nicht sauber. Die Filter sind verstopt. Reinigen sie die Filter.
Die Filter sind nicht richtig zusammen-genbeit und eingesetzt worden.	Kontrollieren Sie, dass die Filter sauber und richtig eingesetzt sind.
Die Sprüharme sind verstopt. Entfernen Sie die Speisereste mit einem dünnen spitzen Gegenstand.
Das ausgewählte Programm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.	Achten Sie daraufuf, dass das Programm für die Art der Beladung und den Verschmutzungsgrad geeignet ist.
Falsche Anordnung der Geschirrteile in den Körben. Das Wasser konnte nicht alle Geschirrteile erreichen.	Achten Sie daraufuf, dass das Geschirr rich-tig in die Körbe geladen wird und das Wasser loicht alle Geschirrteile erreicht.
Die Sprüharme konnten sich nicht frei drehen.	Achten Sie daraufuf, dass das Geschirr rich-tig in die Körbe geladen wird und nicht die Sprüharme behindert.
Die Reinigungsmittelmenge war nicht ausreichend.	Bevor Sie ein neues Programm starten, prüfen Sie, ob der Reinigungsmittelbehäl-ter mit der richtigen Menge Reinigungsmittel gefüllt ist.
Es befand sich kein Reinigungsmittel im Behälter.	Füllen Sie den Reinigungsmittelbehälter mit Reinigungsmittel, bevor Sie ein neues Programm starten.
Kalkablagerungen auf dem Geschirr.	Der Salzbehälter ist leer. Stellen Sie sicher, dass der Salzbehälter mit Geschirrspülsalz gefüllt ist.
Der Wasserenthärter ist nicht auf die richtige Stufe gestellt.	Prüfen Sie, ob die Einstellung des Wass- serenthärters der Wasserhärte in ihrem Gebiet entspricht.
	Der Deckel des Salzbehalters ist locker.
Weitere Streifen und Flecken oder blau schimmernder Be- lag auf Gläsern und Geschirr.	Die zugegebene Klarspülmittelmenge ist zu hoch.
Die Reinigungsmittelmenge war zu hoch.	Bevor Sie ein neues Programm starten, prüfen Sie, ob der Reinigungsmittelbehäl-ter mit der richtigen Menge Reinigungsmittel gefüllt ist.
Gretrockene Wassertropfen auf Gläsern und Geschirr.	Die zugegebene Klarspülmittelmenge ist zu niedrig.
Die Ursache kann in der Qualität des Reinigungsmittels liegen.	Erhöhen Sie die Menge des Klarspülmittels.

Störung Mögliche Ursache Mögliche Abhilfe
Das Geschirr ist nass. • Es wurde ein Programm ohne Trock-nungsphase gewählt. • Es wurde ein Programm mit einer niedrigen Trocknungstemperatur gewählt.	Um bessere Trockungsergebnisse zu er-reichen, setzen Sie die Geräteur eine Minute lang einen Spaltbreit offen.
Das Geschirr ist nass und glanzlos.	Der Klarspūlmitel-Dosierer ist er. Stellen	Sie sicheren, dass der Klarspūlmitel-Dosierer gefüllt ist.
Die Ursache kann in der Qualität des Klarspūlmitels liegen.	Verwenden Sie eine andere Klarspūlmitelmarke.
Die Ursache kann in der Qualität der Kombi-Reinigungstaflette liegen.	• Verwenden Sie eine andere Tabletten-marke. • Schalten Sie den Klarspūlmitel-Dosie-er ein und verwenden Sie ihn zusammen mit den Kombi-Reinigungstafleten.

Einschalten des Klarspulmittel-Dosierers bei eingeschalteter Funktion „Multitab“

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
2. Stellen Sie sich, dass sich das Gerät im Einstellmodus befindet. Siehe „EINSTELLLEN UND STARTEN EINNES PROGRAMMS".
3. Halten Sie gleichzeitig die Funktionstasten (B B) und (C) gedrückt, bis die Kontrollampen der Funktionstasten (A), (B) und (C) zu blinken beginnen.
4. Drücken Sie Funktionstaste (B B).

Die Kontrollampen der Funktionstasten (A) und (C) erlösen.

Die Kontrollampe der Funktionstaste (B) blinkt weiter.
Die Programmende-Kontrollampe erlischt.

1. Drücken Sie zur Einstellungenänderung die Funktionstaste (B).

Die Kontrollampe Programmende leuchtet auf. Der Klarspulmittel-Dosierer ist eingeschaltet.

1. Schalten Sie das Gerät zur Bestätigung aus.
2. Stellen Sie die Menge des Klarspulmittels ein.
3. Füllen Sie den Klarspulmittel-Dosierer mit Klarspulmittel.

Technische Daten

Abmessungen Breite / Höhe / Tiefe (mm) 596 / 818-898 / 555
Elektrischer Anschluss Siehe Typenschild.
Spannung 220-240 V
Frequenz 50 Hz
Wasserdruck Min. / max. (bar / MPa)	(0.5 / 0.05) / (8 / 0.8)
Wasserversorgung1)	Kalt- oder Warmwasser2)	max. 60 °C

Fassungsvermögen Gedecke 12

1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4
2) Wenn Sie HeiBwasser mit umweltfreundlichen, alternativen Energiequellen (z.B. Solaranlagen oder Windkraft) aufbereiten, konnen Sie durch den Anschluss des Geräts an die HeiBwasserversorgung Energie sparen.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf fin, dass these Productnicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt fur das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schätzen Sie die Umwelt und die Gesundheit ihrer

Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling these Products erhalten Sie von ihrer Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Ste das Produkt gekauft haben.

• Entsorgen Sie das Verpackungsmaterial ordnungsgemäß. Recycleln Sie Materialien mit dem Symbol

Indices
