GEBRUIKSAANWIJZING ZDT11001 ZANUSSI

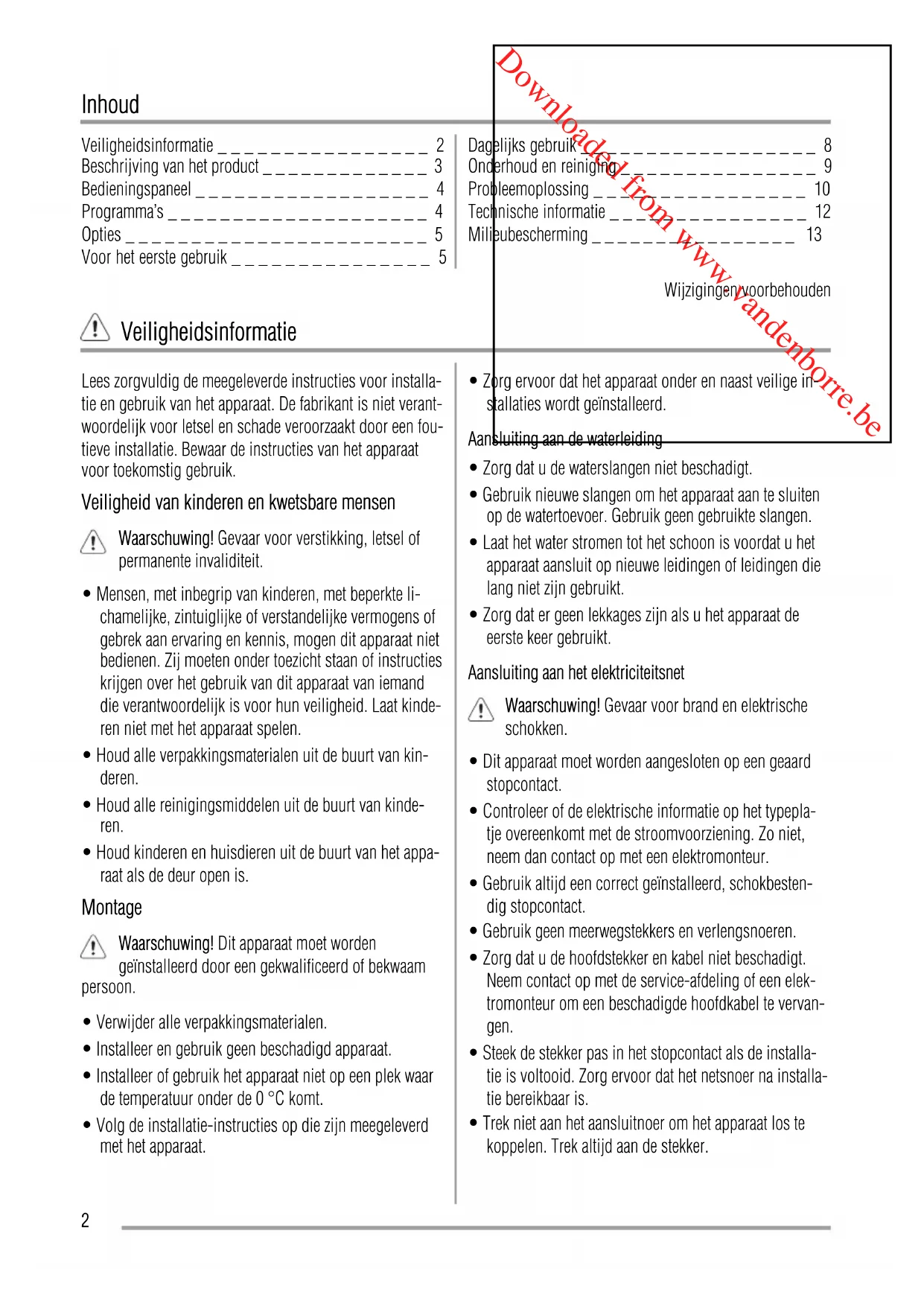

NL Gebruiksaanwijzing 2

Beschrijving van het product _ _ _ _ _ _ _ _ _ _ _ _ _ 3

Programma’s _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4

Opties _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 5

Voor het eerste gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 5

Dagelijks gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 8

Onderhoud en reiniging _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 9

Probleemoplossing _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 10

Technische informatie _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 12

Milieubescherming _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 13

Wijzigingen voorbehouden

Veiligheidsinformatie

Lees zorgvuldig de meegeleverde instructies voor installa-

tie en gebruik van het apparaat. De fabrikant is niet verant-

woordelijk voor letsel en schade veroorzaakt door een fou-

tieve installatie. Bewaar de instructies van het apparaat

voor toekomstig gebruik.

Veiligheid van kinderen en kwetsbare mensen

Gevaar voor verstikking, letsel of

permanente invaliditeit.

• Mensen, met inbegrip van kinderen, met beperkte li-

chamelijke, zintuiglijke of verstandelijke vermogens of

gebrek aan ervaring en kennis, mogen dit apparaat niet

bedienen. Zij moeten onder toezicht staan of instructies

krijgen over het gebruik van dit apparaat van iemand

die verantwoordelijk is voor hun veiligheid. Laat kinde-

ren niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kin-

• Houd alle reinigingsmiddelen uit de buurt van kinde-

• Houd kinderen en huisdieren uit de buurt van het appa-

Dit apparaat moet worden

geïnstalleerd door een gekwalificeerd of bekwaam

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Installeer of gebruik het apparaat niet op een plek waar

de temperatuur onder de 0 °C komt.

• Volg de installatie-instructies op die zijn meegeleverd

• Zorg ervoor dat het apparaat onder en naast veilige in-

stallaties wordt geïnstalleerd.

Aansluiting aan de waterleiding

• Zorg dat u de waterslangen niet beschadigt.

• Gebruik nieuwe slangen om het apparaat aan te sluiten

op de watertoevoer. Gebruik geen gebruikte slangen.

• Laat het water stromen tot het schoon is voordat u het

apparaat aansluit op nieuwe leidingen of leidingen die

lang niet zijn gebruikt.

• Zorg dat er geen lekkages zijn als u het apparaat de

eerste keer gebruikt.

Aansluiting aan het elektriciteitsnet

Gevaar voor brand en elektrische

• Dit apparaat moet worden aangesloten op een geaard

• Controleer of de elektrische informatie op het typepla-

tje overeenkomt met de stroomvoorziening. Zo niet,

neem dan contact op met een elektromonteur.

• Gebruik altijd een correct geïnstalleerd, schokbesten-

• Gebruik geen meerwegstekkers en verlengsnoeren.

• Zorg dat u de hoofdstekker en kabel niet beschadigt.

Neem contact op met de service-afdeling of een elek-

tromonteur om een beschadigde hoofdkabel te vervan-

• Steek de stekker pas in het stopcontact als de installa-

tie is voltooid. Zorg ervoor dat het netsnoer na installa-

• Trek niet aan het aansluitnoer om het apparaat los te

koppelen. Trek altijd aan de stekker.

2Downloaded from www.vandenborre.be

• Gebruik dit apparaat in een huishoudelijke omgeving.

• De specificatie van het apparaat mag niet worden ver-

• Doe messen en bestek met scherpe punten in het be-

stekmandje met de punten omlaag in horizontale posi-

• Laat de deur van het apparaat niet open staan zonder

toezicht om te voorkomen dat er iemand over struikelt.

• Ga niet op de open deur zitten of staan.

• Vaatwasmiddel is gevaarlijk. Volg de veiligheidsin-

structies op de verpakking van het vaatwasmiddel op.

• Speel niet met het water van het apparaat en drink het

• Verwijder de borden pas uit het apparaat als het pro-

Gevaar voor elektrische schokken,

brand of brandwonden.

• Plaats geen ontvlambare producten of items die voch-

tig zijn door ontvlambare producten in, bij of op het

• Gebruik geen waterstralen of stoom om het apparaat te

• Het apparaat kan hete stoom laten ontsnappen als u de

deur opent terwijl er een programma wordt uitgevoerd.

Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.

• Snijd het netsnoer van het apparaat af en gooi dit weg.

• Verwijder de deurgreep om te voorkomen dat kinderen

en huisdieren opgesloten raken in het apparaat.

Contact opnemen met de klantenservice voor reparatie van

het apparaat. Wij raden uitsluitend het gebruik van origi-

nele onderdelen aan.

Zorg er als u contact opneemt met de klantenservice voor

dat u de volgende informatie heeft van het typeplaatje.

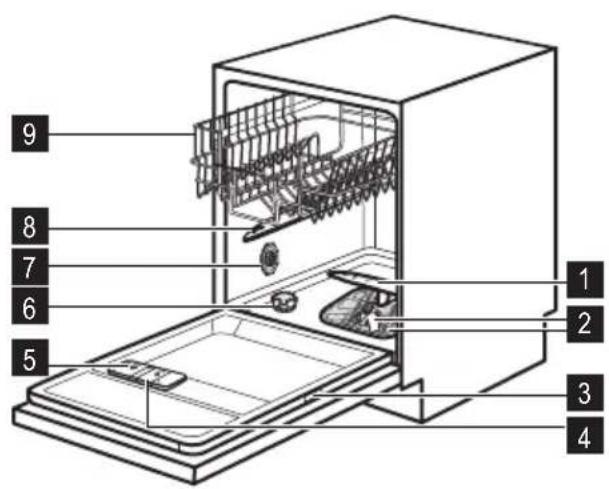

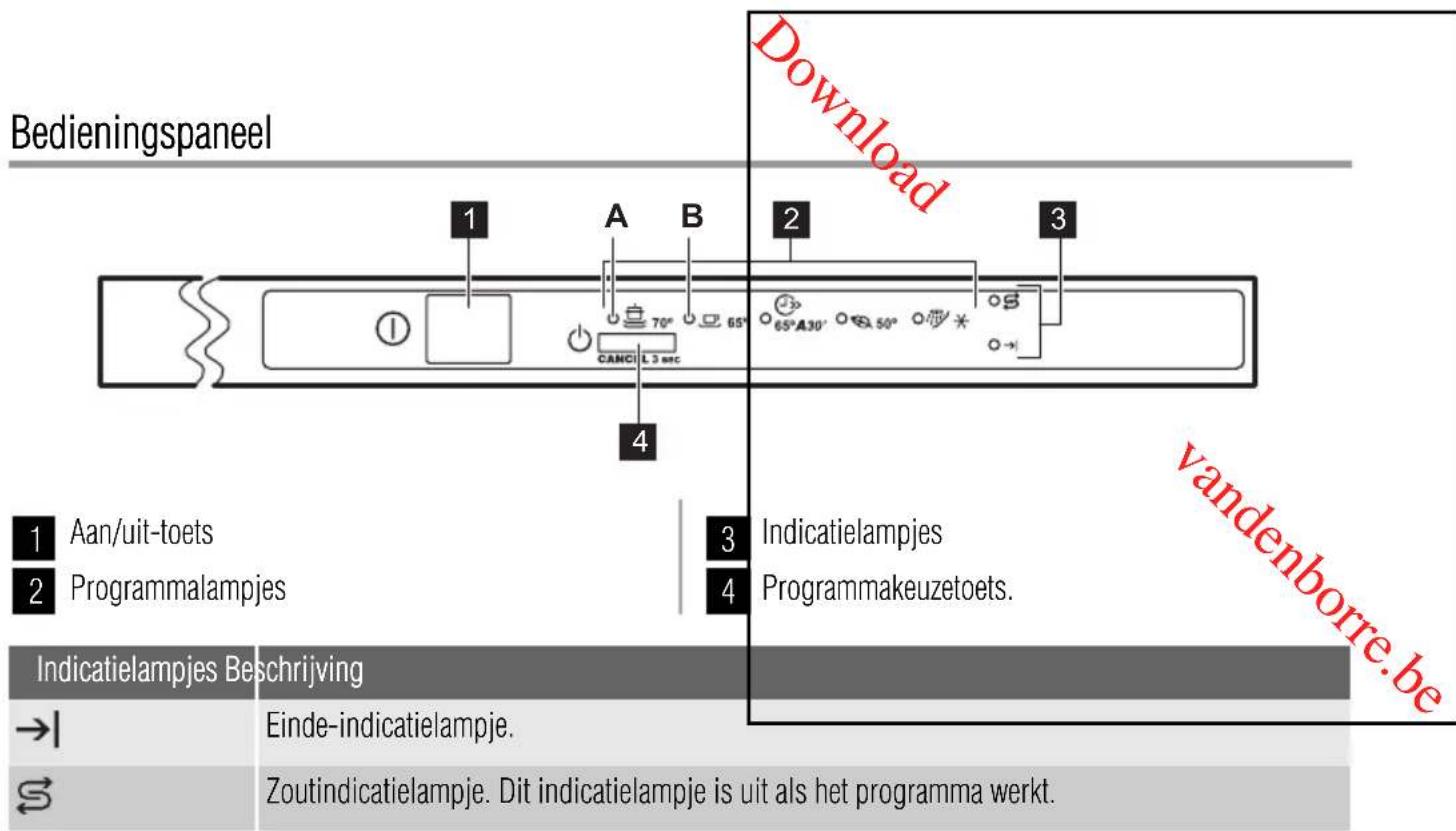

Beschrijving van het product

Afwasmiddeldoseerbakje

Programmakeuzetoets.

I Indicatielampjes Beschrijving

Einde-indicatielampje.

Zoutindicatielampje. Dit indicatielampje is uit als het programma werkt.

Alles Voorspoelen 12 0,1 5

1) De druk en temperatuur van het water, de variaties in stroomtoevoer, de opties en de hoeveelheid vaat kan de programmaduur en de

verbruikswaarden veranderen.

2) Met dit programma kunt u een pas bevuilde lading wassen. Het programma geeft goede wasresultaten in een korte tijd.

3) Dit is het standaard programma voor testinstituten. Met dit programma hebt u de meest efficiënte water- en energieverbruik voor

normaal bevuild serviesgoed en bestek. Raadpleeg de apart bijgeleverde documentatie voor testgegevens.

4) Gebruik dit programma om het serviesgoed snel te spoelen. Hierdoor kunnen voedselresten niet aan het serviesgoed vastkoeken en

ontstaan er geen vieze geurtjes in het apparaat.

U hoeft voor dit programma geen afwasmiddel te gebruiken.

De geluidssignalen klinken onder de volgende omstandig-

• Als het wasprogramma is voltooid.

• Er is een storing opgetreden in het apparaat.

Fabrieksinstelling: aan.

U kunt de geluidssignalen uitschakelen.

De geluidssignalen uitschakelen

1. Druk op de aan-/uittoets om het apparaat te activeren.

2. Zorg dat het apparaat in de instelmodus staat. Zie

‘HET PROGRAMMA INSTELLEN EN STARTEN'.

3. Houd de programmatoets ingedrukt totdat het pro-

) gaat knipperen en programma-

• Het programmalampje (A A

• Het programmalampje (B B

5. Wacht tot het programmalampje (A A

einde-indicatielampje aan gaat (het programmalampje

) blijft knipperen).

• De geluidssignalen staan aan.

6. Druk op de programmaknop. Het eindlampje gaat uit.

• De geluidssignalen staan uit.

7. Schakel het apparaat uit om te bevestigen.

De geluidssignalen inschakelen

1. Zie ‘De geluidssignalen uitschakelen’, stap (1

2. Wacht tot programmalampje (A A

) uit gaat. Het indica-

tielampje einde is uit en het programma-indicatie-

• De geluidssignalen staan uit.

3. Druk op de programmaknop. Het eindlampje gaat

• De geluidssignalen staan aan.

4. Schakel het apparaat uit om te bevestigen.

Voor het eerste gebruik

1. Controleer of het ingestelde niveau van de wateront-

harder juist is voor de waterhardheid in uw omgeving.

Als dat niet het geval is, dan stelt u de waterontharder

in. Neem contact op met uw plaatselijke waterinstan-

tie voor informatie over de hardheid van het water in

2. Het zoutreservoir vullen.

3. Vul het glansmiddeldoseerbakje.

4. Draai de waterkraan open.

5. Er kunnen wasmiddelen in het apparaat achtergeble-

ven zijn. Start een programma om ze te verwijderen.

Gebruik geen wasmiddel en gebruik de mandjes niet.

5Downloaded from www.vandenborre.be

De waterontharder instellen

Hard water bevat een grote hoeveelheid mineralen die

schade aan het apparaat en slechte schoonmaakresultaten

kan veroorzaken. De waterontharder neutraliseert deze mi-

Het vaatwaszout houdt de waterontharder schoon en in

goede staat. Zie de tabel om de waterontharder af te stel-

len op het juiste niveau. Dit zorgt ervoor dat de wateront-

harder de juiste hoeveelheid regenereerzout en water ge-

2) Gebruik geen zout op dit niveau.

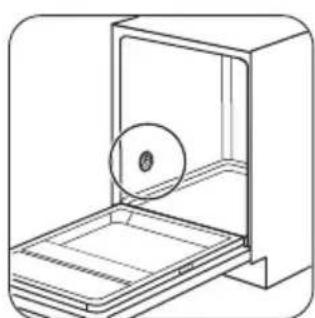

Zet de waterhardheidsknop

E Elektronische instelling

1. Druk op de aan-/uittoets om het apparaat te activeren.

2. Zorg dat het apparaat in de instelmodus staat. Zie

‘EEN PROGRAMMA INSTELLEN EN STARTEN'.

3. Houd de programmatoets ingedrukt totdat het pro-

) gaat knipperen en programma-

4. Wacht tot het programmalampje (B B

einde-indicatielampje aan gaat (het programmalampje

) blijft knipperen).

5. Druk op de programmaknop.

• Het eindindicatielampje knippert. Het aantal flitsen

geeft het niveau van de waterontharder weer. Voor-

beeld: 5 keer knipperen + pauze + 5 keer knipperen

6. Druk op de programmaknop om het niveau van de

waterontharder in te stellen. Telkens als u op de pro-

6Downloaded from www.vandenborre.be

grammatoets drukt, gaat de instelling naar het vol-

7. Schakel het apparaat uit om te bevestigen.

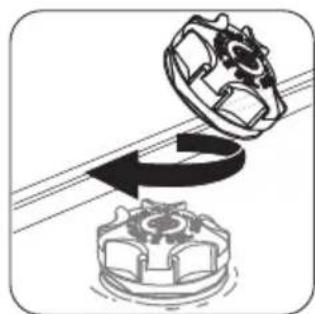

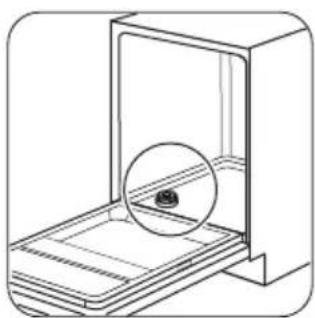

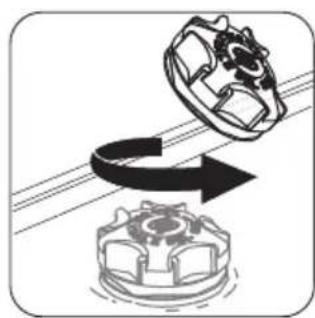

Het zoutreservoir vullen

Gebruik alleen vaatwaszout. Andere

producten kunnen het apparaat beschadigen.

Water en zout kunnen uit het zoutreservoir stromen als u

het bijvult. Gevaar voor roest. Start om dit te voorkomen

een programma nadat u het zoutreservoir heeft bijgevuld.

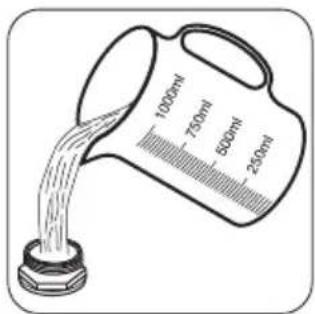

Doe een liter water in het

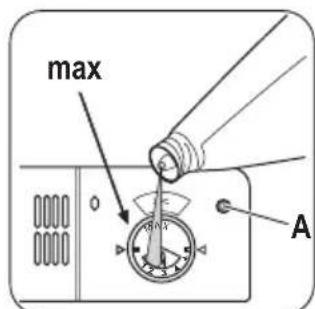

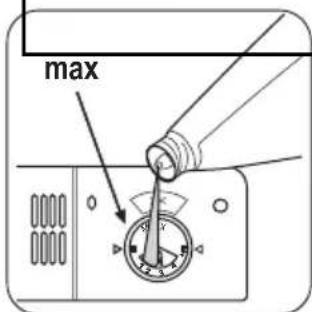

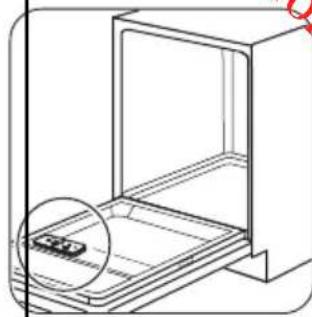

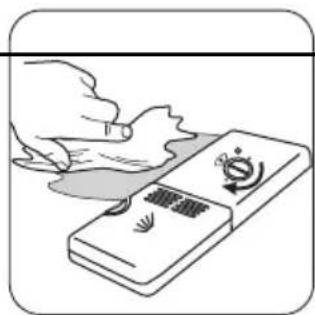

H Het glansmiddeldoseerbakje vullen

Gebruik alleen glansspoelmiddel voor

afwasautomaten. Andere producten kunnen het

apparaat beschadigen.

Het glansspoelmiddel helpt om tijdens de laatste

spoelfase het servies te drogen zonder strepen en

A Vul het doseerbakje bij

U kunt het schuifje voor de

vrij te geven hoeveelheid

instellen tussen stand 1

(laagste hoeveelheid) en

stand 4 (hoogste hoeveel-

1. Draai de waterkraan open.

2. Druk op de aan-/uittoets om het apparaat te activeren.

Zorg dat het apparaat in de instelmodus staat. Zie

‘EEN PROGRAMMA INSTELLEN EN STARTEN'.

• Vul het zoutreservoir als het zoutindicatielampje

5. Voeg vaatwasmiddel toe.

6. U dient het juiste programma in te stellen en te star-

ten voor het type lading en de mate van vervuiling.

Zie de meegeleverde folder voor voorbeelden voor

het inruimen van de rekken.

• Gebruik het apparaat alleen om voorwerpen af te was-

sen die vaatwasbestendig zijn.

• Doe geen voorwerpen in het apparaat die gemaakt zijn

van hout, hoorn, aluminium, tin en koper.

• Plaats geen voorwerpen in het apparaat die water kun-

nen absorberen (sponzen, keukenhanddoeken).

• Verwijder alle voedselresten van de voorwerpen.

• Maak aangebrande voedselresten op de voorwerpen

• Plaats holle voorwerpen (bijv. kopjes, glazen en pan-

nen) met de opening naar beneden.

• Zorg ervoor dat serviesgoed en bestek niet in elkaar

liggen. Meng lepels met ander bestek.

• Zorg er voor dat glazen andere glazen niet aanraken

• Leg kleine voorwerpen in de bestekmand.

• Leg lichte voorwerpen in het bovenrek. Zorg ervoor dat

de voorwerpen niet verschuiven.

• Zorg er voor dat de sproeiarmen vrij kunnen ronddraai-

en voordat u een programma start.

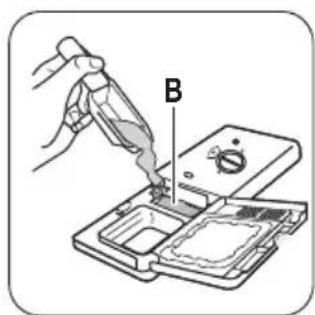

Vaatwasmiddel gebruiken

Gebruik alleen wasmiddel voor

Gebruik niet meer dan de juiste hoeveelheid vaat-

wasmiddel. Zie de instructies van de vaatwasmid-

het doseerbakje (A A

A B Als het programma over

een voorspoelfase be-

schikt, plaats dan een klei-

ne dosis afwasmiddel in

Vaatwastabletten lossen niet helemaal op bij korte

programma's en er blijven resten van het vaatwas-

middel achter op het servies.

Wij raden aan dat u vaatwastabletten gebruikt bij lange

G Gecombineerde vaatwastabletten

Deze tabletten bevatten vaatwasmiddel, glansspoelmiddel

en andere middelen. Zorg ervoor dat deze tabletten ge-

schikt zijn voor de waterhardheid in uw omgeving. Zie de

instructies op de verpakking van de producten.

8Downloaded from www.vandenborre.be

Als u tabletten gebruikt die zout en glansmiddel bevatten,

is het niet nodig om de doseerbakjes voor zout en glans-

middel te vullen. De glansmiddelindicatie gaat altijd aan

als het glansmiddel op is.

1. Stel de waterontharder op het laagste niveau in.

2. Stel de dosering van het glansmiddel in op de laagste

Voer deze stappen uit als u stopt met het gebruik van

alles-in-1 tabletten voordat u afwastabletten, s

en vaatwaszout apart gaat gebruiken:

1. Druk op de aan-/uittoets om het apparaat te activeren.

2. Stel de waterontharder in op het hoogste niveau.

3. Zorg ervoor dat het zoutreservoir en het glansmiddel-

doseerbakje gevuld zijn.

4. Start het kortste programma met een spoelfase, zon-

der afwasmiddel en zonder vaat.

5. Stel de waterontharder af op de waterhardheid in uw

6. Stel de hoeveelheid glansmiddel in.

Een programma instellen en starten

Het apparaat moet in de instelmodus staan om bepaalde

acties te accepteren.

Het apparaat staat in de instelmodus als, na de activering:

• Alle programmalampjes uit zijn.

• Het eindindicatielampje knippert.

Druk op de programmatoets als het bedieningspaneel an-

dere omstandigheden weergeeft, tot het apparaat in de in-

Een programma starten

1. Draai de waterkraan open.

2. Druk op de aan-/uittoets om het apparaat te activeren.

Zorg dat het apparaat in de instelmodus staat.

3. Blijf op de programmatoets drukken tot de aanduiding

van het programma dat u wilt instellen verschijnt.

4. Sluit de deur van het apparaat. Het programma wordt

De deur openen als het apparaat in werking is

Als u de deur opent, stopt het apparaat. Als u de deur weer

sluit, gaat het apparaat verder vanaf het punt van onder-

Het programma annuleren

1. Open de deur van het apparaat.

2. Houd de programmatoets ingedrukt tot het lampje van

het ingestelde programma uit gaat en het eindlampje

Controleer of er afwasmiddel in het afwasmiddeldo-

seerbakje aanwezig is voordat u een nieuw pro-

aan het einde van het programma

Wanneer het programma is voltooid, hoort u met tussen-

pozen een geluidssignaal.

1. Open de deur van het apparaat.

• Het eindlampje staat aan.

2. Druk op de aan-/uittoets om het apparaat te deactive-

3. Draai de waterkraan dicht.

• Laat de deur van het apparaat een paar minuten op een

kier staan, voor betere droogresultaten.

• Laat de borden afkoelen voordat u deze uit het apparaat

neemt. Hete borden zijn gevoelig voor beschadigingen.

• Ruim eerst het onderrek en dan het bovenrek uit.

Er kan water liggen aan de zijkanten en op de deur

van het apparaat. Roestvrij staal koelt sneller af dan

Onderhoud en reiniging

Schakel het apparaat uit en trek de stekker uit het stopcon-

tact voordat u onderhoudshandelingen verricht.

Vuile filters en verstopte sproeiarmen verminderen

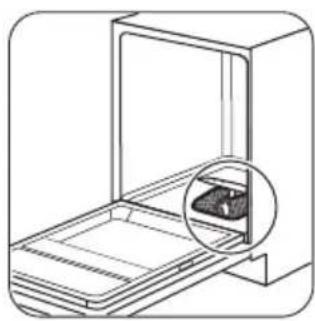

Controleer regelmatig de filters en reinig deze zo nodig.

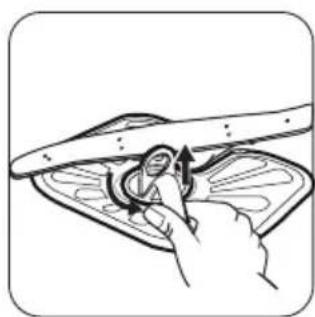

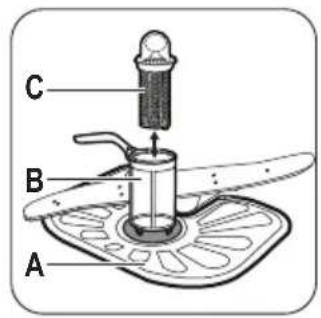

) te verwijderen de hen-

del naar links. Haal filter

nig de filters met water.

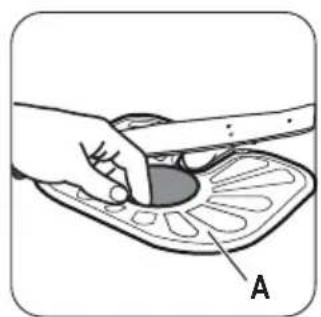

Verwijder filter (A A

het filter met water.

startpositie. Zorg ervoor

dat ze goed worden ge-

monteerd onder de twee

aar. Plaats ze op hun plek

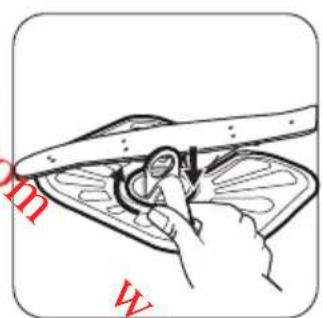

del rechtsom draaien tot

Een onjuiste plaatsing van de filters kan leiden tot

slechte wasresultaten en het apparaat beschadigen.

De sproeiarmen reinigen

Probeer niet de sproeiarmen te verwijderen.

Als etensresten de openingen in de sproeiarmen hebben

verstopt, verwijder deze dan met een smal en puntig voor-

Maak het apparaat schoon met een vochtige, zachte doek.

Gebruik alleen neutrale schoonmaakmiddelen. Gebruik

geen schuurmiddelen, schuursponsjes of oplosmiddelen.

Het apparaat start of stopt niet tijdens de werking.

Probeer eerst het probleem zelf op te lossen (zie tabel). Zo

niet, bel dan de service-afdeling.

Bij sommige problemen knipperen sommige indicatie-

lampjes gelijktijdig om een alarmcode aan te geven.

• Het indicatielampje van het ingestelde programma

knippert voortdurende.

• Het eindlampje knippert 1 keer onderbroken.

Het apparaat wordt niet met water gevuld.

• Het indicatielampje van het ingestelde programma

knippert voortdurende.

• Het eindlampje knippert 2 keer onderbroken.

Het apparaat pompt geen water weg.

Schakel het apparaat uit voordat u

10Downloaded from www.vandenborre.be

Probleem Mogelijke oorzaak Mogelijke oplossing

Het programma start niet. De stekker zit niet in het stopcontact. Sluit de stekker aan.

De deur van het apparaat is open. Sluit de deur van het apparaat.

De zekering in de zekeringkast is door-

Het apparaat wordt niet met

De waterkraan is dicht. Draai de waterkraan open.

De waterdruk is te laag. Neem contact op met het waterleidingbe-

De waterkraan is verstopt of aangezet

Maak de waterkraan schoon.

Het filter in de watertoevoerslang is ver-

Maak de filter schoon.

De watertoevoerslang is geknikt of gebo-

Zorg ervoor dat de positie van de slang

Het apparaat pompt geen wa-

De gootsteenafvoer is geblokkeerd. Ontstop de gootsteenafvoer.

De waterafvoerslang is geknikt of gebo-

Zorg ervoor dat de positie van de slang

Schakel het apparaat na de controles in. Het programma

gaat verder vanaf het punt waar het werd onderbroken.

Als het probleem opnieuw optreedt, neemt u contact op

met onze service-afdeling.

Neem ook contact op met de service-afdeling als andere

alarmcodes worden weergegeven.

De was- en droogresultaten zijn niet naar tevredenheid

Probleem Mogelijke oorzaak Mogelijke oplossing

De borden zijn niet schoon. De filters zijn verstopt. Reinig de filters.

De filters zijn niet juist gemonteerd en

Zorg ervoor dat de filters juist zijn gemon-

teerd en geïnstalleerd.

De sproeiarmen zijn verstopt. Verder het vuil met een dun, puntig voor-

Het programma is niet geschikt voor het

type lading en de mate van vervuiling.

Zorg ervoor dat het programma geschikt

is voor het type lading en mate van ver-

Onjuiste positie van de items in de

mandjes. Water kan niet alle items af-

Zorg ervoor dat de positie van de items in

de rekken juist is en dat het water eenvou-

dig alle items kan afwassen.

De sproeiarmen konden niet vrij draaien. Zorg ervoor dat de positie van de items in

de rekken juist is en dat de sproeiarmen

niet worden geblokkeerd.

11Downloaded from www.vandenborre.be

Probleem Mogelijke oorzaak Mogelijke oplossing

Er is te weinig of geen afwasmiddel ge-

Zorg ervoor dat u de juiste hoeveelheid

vaatwasmiddel gebruikt in het doseerbak-

je voordat u een programma start.

Er zit geen vaatwasmiddel in het doseer-

Zorg ervoor dat er vaatwasmiddel in het

doseerbakje zit voordat u een programma

Er zitten kalkresten op de bor-

Het zoutreservoir is leeg. Zorg ervoor dat er vaatwaszout in het

Het ingestelde niveau van de wateront-

Controleer of het ingestelde niveau van de

waterontharder juist is voor de waterhard-

heid in uw omgeving.

De dop van het zoutreservoir zit los. Draai de dop vast.

Witte strepen of vlekken of

een blauwe waas op glazen

De vrijgegeven hoeveelheid glansmiddel

Stel de hoeveelheid glansmiddel lager in.

Er is te veel vaatwasmiddel gebruikt. Zorg ervoor dat u de juiste hoeveelheid

vaatwasmiddel gebruikt in het doseerbak-

je voordat u een programma start.

Opgedroogde waterdruppels

op de glazen en de borden.

De vrijgegeven hoeveelheid glansmiddel

Stel de hoeveelheid glansmiddel hoger in.

De kwaliteit van het vaatwasmiddel kan

Probeer een ander merk vaatwasmiddel.

Het serviesgoed is nat. • Het programma had geen droogfase.

• Het programma heeft een droogfase

met lage temperatuur.

Laat de deur een paar minuten op een kier

staan, voor betere droogresultaten.

Het serviesgoed is nat en

Het glansmiddeldoseerbakje is leeg. Zorg ervoor dat er glansspoelmiddel in

het glansmiddeldoseerbakje zit.

De kwaliteit van het glansmiddel kan de

Probeer een ander merk glansmiddel.

Technische informatie

Afmetingen Breedte / hoogte / diepte (mm) 596 / 818-898 / 555

Aansluiting op het elektriciteitsnet Zie het typeplaatje.

Spanning 220-240 V Frequentie 50 Hz

Vermogen Couverts 12

1) Sluit de watertoevoerslang aan op een kraan met 3/4”-schroefdraad.

2) Als het hete water door alternatieve, milieuvriendelijkere energiebronnen geproduceerd wordt (bijv. zonnepanelen en windenergie),

gebruik dan een heetwatervoorziening om het energieverbruik te verminderen.

Het symbool op het product of op de verpakking wijst

erop dat dit product niet als huishoudafval mag worden

behandeld, maar moet worden afgegeven bij een

verzamelpunt waar elektrische en elektronische apparatuur

wordt gerecycled. Als u ervoor zorgt dat dit product op de

juiste manier wordt verwijderd, voorkomt u mogelijke

negatieve gevolgen voor mens en milieu die zich zouden

kunnen voordoen in geval van verkeerde afvalverwerking.

Voor gedetailleerdere informatie over het recyclen van dit

product, kunt u contact opnemen met de gemeente, de

gemeentereiniging of de winkel waar u het product hebt

• Gooi het verpakkingsmateriaal op juiste wijze weg. Re-

cycle de materialen met het symbool
