MANUAL DE UTILIZADOR ZDE 320 X ZANUSSI

INSTRUÇÕES DE UTILITZAÇÃO

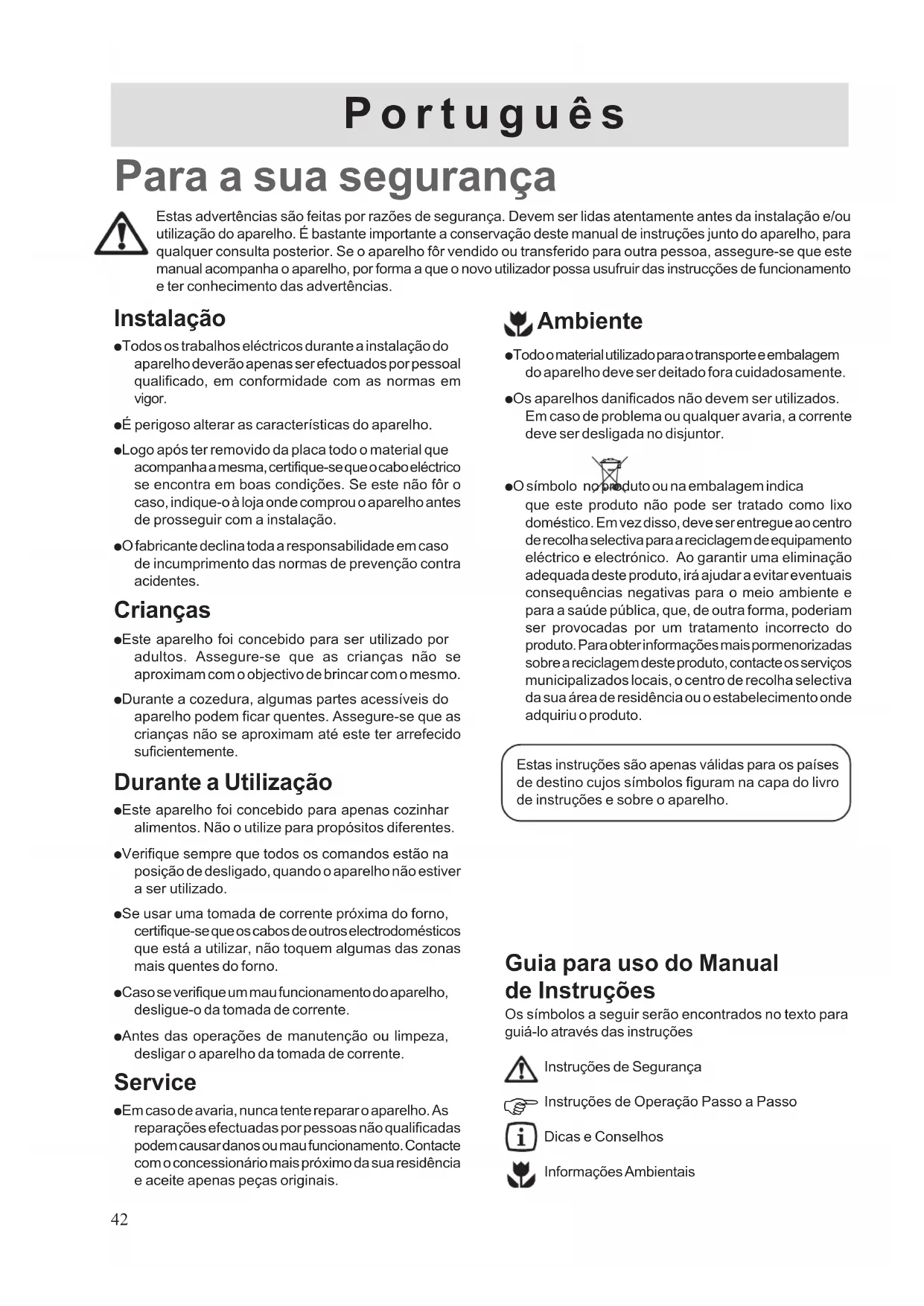

Fig. 541 Las dimensiones estan indicadas en milimetros Sobre mueble bajo con puerta En la construcción del mueble es necesario que se hayan tomado las suficientes precauciones para evitar el contacto con la parte inferior de la encimera que se calienta durante el funcionamiento. La solucíon se aconseja en la ilustrada en la Fig. 7. El panel situado bajo la encimera deberá ser fácilmente extraíble para permitir eventuales intervenciones de la Asistencia Técnica. Sobre mueble bajo con horno El hueco tendrà que tener las dimensiones existentes en la figura 5, y tendrà que ser sujeta por soportes para conseguir una eficaz aireación. Para evitar excesìvos sobre-calentamientos, ès oportuno realizar la instalación como se indica en las Fig. 8 y 9. El enlace elèctrico de la encimera y el del horno debera ser realizados separadamente, sea por razones elèctricas, que para facilitar la extracción frontal del horno. Posibilidades de colocación a)Panel b) Espacio disponible para la conexion Fig. 7 Fig. 8 Fig. 9 FO 2044 FO 2041 FO 204242 Instalação ● Todos os trabalhos eléctricos durante a instalação do aparelho deverão apenas ser efectuados por pessoal qualificado, em conformidade com as normas em vigor. ● É perigoso alterar as características do aparelho. ● Logo após ter removido da placa todo o material que acompanha a mesma, certifique-se que o cabo eléctrico se encontra em boas condições. Se este não fôr o caso, indique-o à loja onde comprou o aparelho antes de prosseguir com a instalação. ● O fabricante declina toda a responsabilidade em caso de incumprimento das normas de prevenção contra acidentes. Crianças ● Este aparelho foi concebido para ser utilizado por adultos. Assegure-se que as crianças não se aproximam com o objectivo de brincar com o mesmo. ● Durante a cozedura, algumas partes acessíveis do aparelho podem ficar quentes. Assegure-se que as crianças não se aproximam até este ter arrefecido suficientemente. Durante a Utilização ● Este aparelho foi concebido para apenas cozinhar alimentos. Não o utilize para propósitos diferentes. ● Verifique sempre que todos os comandos estão na posição de desligado, quando o aparelho não estiver a ser utilizado. ● Se usar uma tomada de corrente próxima do forno, certifique-se que os cabos de outros electrodomésticos que está a utilizar, não toquem algumas das zonas mais quentes do forno. ● Caso se verifique um mau funcionamento do aparelho, desligue-o da tomada de corrente. ● Antes das operações de manutenção ou limpeza, desligar o aparelho da tomada de corrente. Service ● Em caso de avaria, nunca tente reparar o aparelho. As reparações efectuadas por pessoas não qualificadas podem causar danos ou mau funcionamento. Contacte com o concessionário mais próximo da sua residência e aceite apenas peças originais. Para a sua segurança Estas advertências são feitas por razões de segurança. Devem ser lidas atentamente antes da instalação e/ou utilização do aparelho. É bastante importante a conservação deste manual de instruções junto do aparelho, para qualquer consulta posterior. Se o aparelho fôr vendido ou transferido para outra pessoa, assegure-se que este manual acompanha o aparelho, por forma a que o novo utilizador possa usufruir das instrucções de funcionamento e ter conhecimento das advertências. Português Ambiente ● Todo o material utilizado para o transporte e embalagem do aparelho deve ser deitado fora cuidadosamente. ● Os aparelhos danificados não devem ser utilizados. Em caso de problema ou qualquer avaria, a corrente deve ser desligada no disjuntor. ● O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto. Estas instruções são apenas válidas para os países de destino cujos símbolos figuram na capa do livro de instruções e sobre o aparelho. Guia para uso do Manual de Instruções Os símbolos a seguir serão encontrados no texto para guiá-lo através das instruções Instruções de Segurança Instruções de Operação Passo a Passo Dicas e Conselhos Informações Ambientais

Índice Fabricante: ELECTROLUX HOME PRODUCTS ITALY S.p.A. Viale Bologna 298 - 47100 FORLI’ (Italia) Esta máquina com o símbolo CE cumpre com as seguintes Directivas da CEE:

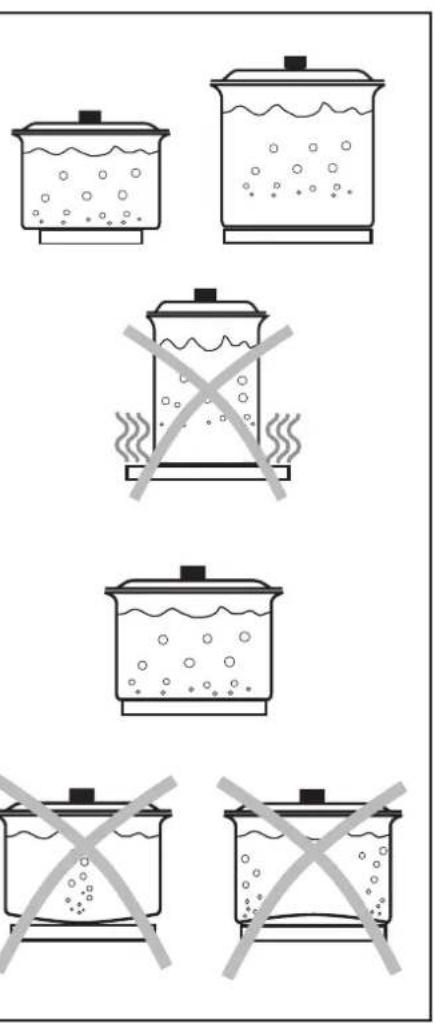

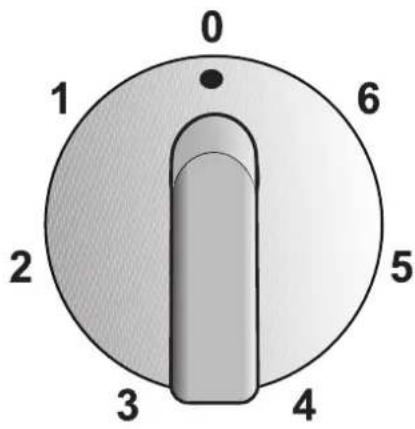

Antes da primeira utilização Na primeira ligação, pode-se produzir um odor desagradável provocado por resíduos do fabrico, o que é absolutamente normal. Antes da primeira utilização, os discos devem ser aquecidos vazíos. Rode o manípulo do disco para a posição "6" e deixe o disco eléctrico vazío a funcionar por, aproximadamente, 10 minutos. Para o utilizador Para a sua segurança 42 Desçricão do aparelho 43 Antes da primeira utilização 43 Instruções para o utilizador 44 Conselhos prácticos 44 Limpeza e manutenção 45 Assistência Técnica e Peças Originais 45 Para o técnico instalador Características técnicas 45 Instruções para o técnico instalador 46 Ligação eléctrica 46 Encastre nos móveis de cozinha 47 Possibilidade de encastrar 4844 Instruções para o utilizador Para uma maior duração do disco e para um melhor aproveitamento da energia eléctrica, aconselha-se a que se tomem as seguintes precauções: - usar apenas panelas de fundo plano (chato) e de diâmetro não superior do disco ; - evitar que o líquido a ferver transborde da panela para o disco; - nunca deixar o disco ligado sem a panela, ou com uma panela esburacada, e não utilizar o disco para aquecer o ambiente; - ligar o disco só depois de ter colocado a panela; - para evitar danos por causa da formação de humidade, não colocar frigideiras acabadas de lavar sobre o disco, e nem sequer deixar arrefecer panelas quentes. Conselhos prácticos Disco elйctrico De acordo com as necessidades de cozedura, o disco eléctrico pode ser regulado em sete posições diferentes, que se obtêm tanto com a rotação no sentido dos ponteiros do rélogio, como no sentido inverso. Na posição "6" há o máximo fornecimento de calor, na posição "0" o disco está desligado. Efectuar un aquecimento prévio com o manípulo na posição “6”. Depois é só regular o disco segundo a necessidade. Durante a cozedura, quando se utilizam óleos e outras gorduras, é necessário estar atento, pois ao entornarem podem incendiar-se. Posição

Cozedura de batatas (em vapor), sopas, grão de bico, feijão

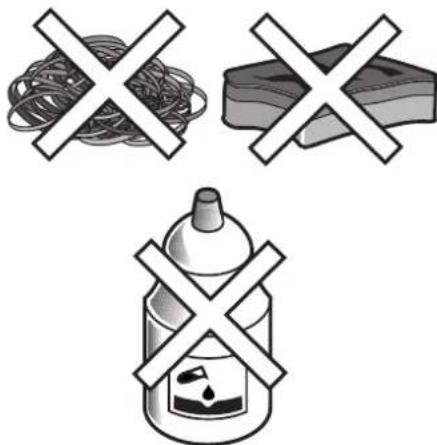

Tostar ou ferver em pouco tempo Indicador luminoso do funcionamento dos discos A luz acende-se sempre que o manípulo do disco é rodado para lá da posição "0".45 Limpeza e manutenção Antes de qualquer operação desligar o aparelho da electricidade. Este equipamento não pode ser limpo com vapor ou com uma máquina de limpeza a vapor. Para uma maior duração no tempo deste aparelho é necessário realizar frequentemente uma limpeza geral, tomando atenção aos seguintes aspectos: Lavar as partes de esmalte com água tépida e deter- gente, não usar produtos corrosivos que podem danificar. ● Passar bem por água as partes em aço inox e secar com um pano macio. ● Para as nódoas difíceis usar um detergente normal, não corrosivo, ou produtos específicos que se encontram facilmente no mercado. ● Não é aconselhável usar productos abrasivos ou àcidos (ex.: lexívia). ● Limpar o disco eléctrico com um pano húmido e olear levemente com um pouco de óleo. Estas operacões devem ser feitas quando o disco ainda se encontra morno. Este aparelho, ao salir da fábrica, foi ensaiado e afinado pelos especialistas por forma a dar os melhores resultados em funcionamento. Qualquer reparação ou afinação que pareça necessária, deve ser feita com o máxima cuidado e atenção. Por este motivo, recomendamos que se dirija ao Concessionário que efectuou a venda, ou a nosso Cen- tro de Assistância mais próximo, especificando quais as anomalias e qual o modelo que adquiriu. As Peças Originais aprovadas pelo fabricante do aparelho e possuidoras deste simbolo, encontram-se apenas disponíveis nos Centros de Assistência ou em lojas de peças autorizadas. Assistência Técnica e Peças Originais Garantia O seu novo aparelho encontra-se ao abrigo da garantia. O certificado de garantia vai junto com o aparelho. Caso não o encontre, deverá solicitá-lo junto do representante/ agente, indicando-lhe a data de compra, o modelo e o número de identificação que se encontram na chapa de identificação do aparelho. Guarde o certificado de garantia para que possa apresentá- lo aos Serviços de Assistência sempre que seja necessário. Guarde o certificado de Garantia junto do comprovante de compra ou com o recibo. Sem este procedimento terá de suportar os encargos referentes aos Serviços Técnicos, de que necessitar, para uma possível reparação. Potência dos discos eléctricos Disco eléctrico - Ø 180 mm 1,5 kW Disco eléctrico - Ø 145 mm 1,0 kW Potência Total Máxim 2,5 kW Tensão de alimentação 230 V 50 Hz Características técnicas Dimensões do corte Largura 270 mm. Profundidade 490 mm.46 A ligação eléctrica deve ser efectuada conforme as normas e leis em vigor. Antes de efectuar a ligação, confirme se: - A tensão da rede coincide com a do aparelho. - O dijuntor suporta a carga eléctrica do aparelho (ver etiqueta de características) - A alimentação eléctrica efectua-se através de uma tomada de terra, seguindo as normas vigentes. - A tomada e o dijuntor respectivo, são de fácil acesso após a placa instalada. Ligar o cabo de alimentação a uma ficha adequada para a potência máxima da placa e para a tomada da instalação. Assegure-se que possui uma tomada com terra em condições. Se deseja a ligação directa à rede, é necessário interpôr entre o aparelho e a rede, um interruptor automático com uma abertura mínima, entre contactos de 3 mm, dimensionada à carga e conforme as normas em vigor. O cabo de terra amarelo/verde, não deverá ser interrompido pelo interruptor. O cabo de fase de côr castanha (que vém do do terminal ‘L’, da caixa de ligações), deve ser ligado à fase da rede de alimentação. O cabo de alimentação deve posicionar-se, por forma a que nenhum ponto do mesmo atinja uma temperatura a 50º acima da temperatura ambiente. Substituiзгo do cabo de alimentaзгo Em caso de ser necessária a substituição do cabo de alimentação, dever-se-á utilizar cabo do tipo H05 RR-F ou H05V2V2-F T90, adaptado à carga e à temperatura do local de funcionamento, sendo igualmente necessário que o fio de terra amarelo/verde seja 2 cm mais largo que os fios de fase e neutro (Fig. 1). Ligação eléctrica Instruções para o técnico instalador As instruções que se seguem dizem respeito à instalação e à regulação, devendo ser seguidas e utilizadas apenas por pessoal qualificado. O aparelho deve ser instalado correctamente em conformidade com as normas vigentes. Qualquer intervenção deve ser efectuada com o aparelho desligado da corrente.

DANOS DERIVADOS DE UMA INSTALAÇÃO

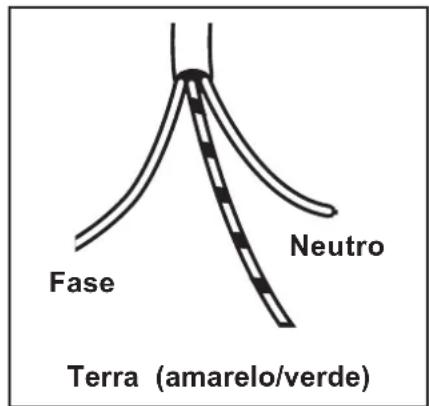

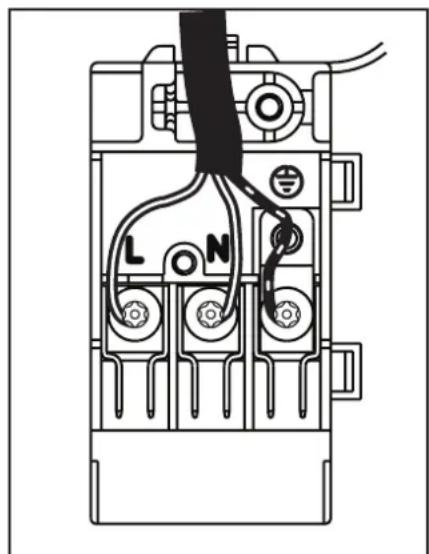

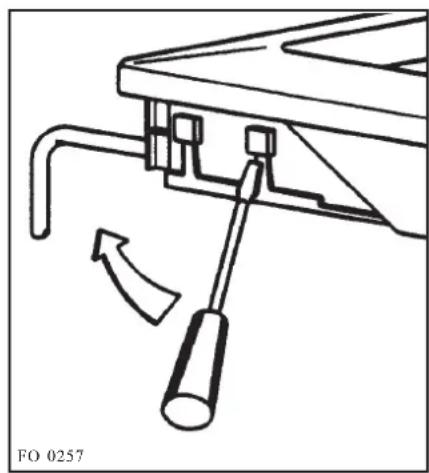

QUE NÃO ESTEJA EM CONFORMIDADE COM AS NORMAS VIGENTES. Fig. 1 Fig. 2 FO 0257 Fig. 3 Terra (amarelo/verde) Fase Neutro A ligação do cabo de alimentação aos bornes é do tipo "Y", isto é, o cabo flexível só pode ser substituido através dum instrumento especial que só o técnico assistente tem. Para abrir a tampa da caixa de bornes e ter acesso aos bornes de ligação, proceda de seguinte forma:

1. Inserir a ponta da chave de parafusos na saliência

2. Pressionar ligeiramente e fazer força para cima (Fig.2)

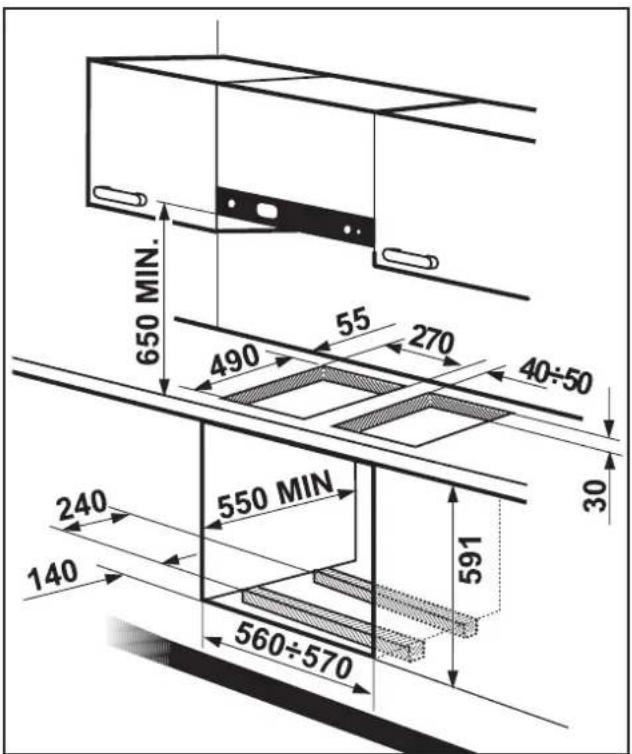

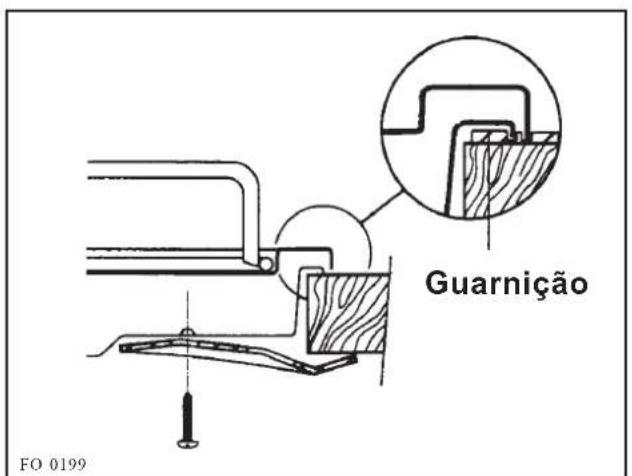

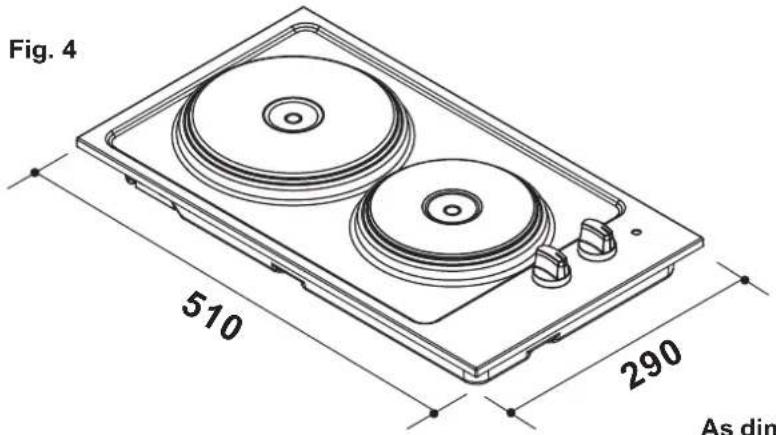

Uma vez concluida a ligação, testar os elementos do aquecimento fazendo-os funcionar durante 3 minutos.47 Encastre nos móveis de cozinha Estas placas estão previstas para encastrar em móveisde cozinha por módulos, tendo uma profundidade entre550 e 600 mm e características apropriadas.Estas placas estão projectadas de modo a serencastradas em um móvel cujas paredes não superior,em altura, à la superficie de trabalho.Uma eventual pared lateral, direita ou esquerda, superiorem altura à la superficie de trabalho, deve estar à 100mm mínimo do corte para encastrar.Armários ou chaminés de aspiração estar a 650 mm nomínimo da placa de cozeduraDimensões (Fig. 4) Fixação As placas de encastrar podem ser montadas num móvelque tenha uma abertura para encastrar das dimensõesque estão illustradas na Fig. 5.1. Antes de montar a placa no corte respectivo naparte superior do móvel, posicionar a guarniçãode vedação que é fornecida sobre os rebordosdo corte, tendo cuidado para que os extremosse unam sem se encaixarem.2. Colocar a placa no corte,verificando se estábem centrada.3. Fixar a placa no móvel com os encaixedpróprios (Fig. 6)4. A pressão dos parafusos é suficiente para oencaixe, e caso se exceda, a guarnição podeaté mesmo ser facilmente retirada.As dimensões estão indicadas en millimetros Guarnição

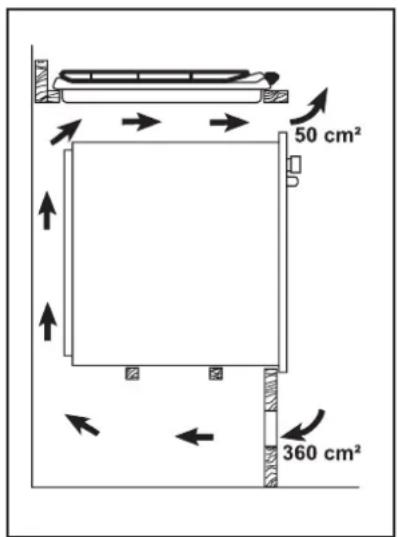

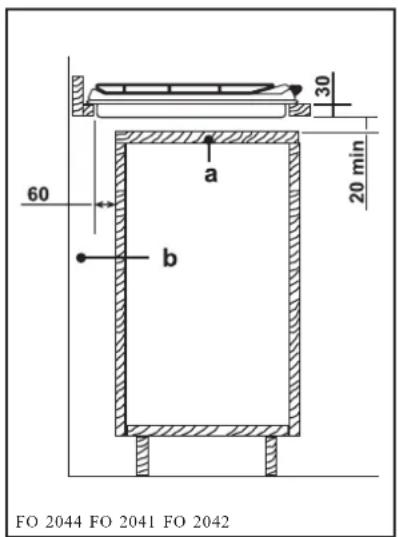

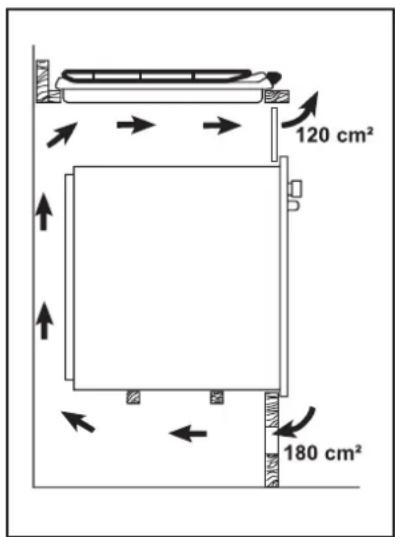

Fig. 4Fig. 6FO 0199Fig. 5Para um óptimo posicionamento de uma série deplacas "dominó" de 30 cm, lado a lado, num únicocorte na bancada, encontra-se à disposição umkit de instalação. O kit pode ser comprado nonnossos Centros de Assistência. As instruçõespara a sua montagem encontra-se dentro daembalagem do kit.48 Sobre o móvel base com porta É necessário que na construção do móvel, tenham sido tomadas as devidas precauções de modo a evitar possíveis contactos com a caixa da placa depois de aquecida. A solução que se aconselha, a fim de evitar este inconveniente, está ilustrada na Fig. 7. O painel, que está debaixo da placa, deve ser facilmen- te removível, a fim de permitir que se bloqueie e desbloqueie a placa de acordo com as exigências da assistência técnica. Sobre o móvel base com forno O espaço vazio deve ter as dimensões descritas na Fig.5, e deve estar munido de suportes para permitir uma ventilação eficaz. A fim de evitar aquecimentos excessivos deve fazer-se a instalação como está nas Fig. 8 e 9. Devido a motivos eléctricos, as ligações eléctricas da placa e do forno devem ser feitas separadamente. Assim, facilitar-se-á também a extracção do forno. Possibilidade de encastrar As dimensões estão indicadas en millimetros a) Painel do móvel desmontável b) Espaço útil para eventuais ligações Fig. 7 Fig. 8 Fig. 9 FO 2044 FO 2041 FO 204258 œ‰Á„¸Ú ˜ÒfiÛÁÚ Ù˘Ì Ô‰Á„È˛Ì ‘· ð·Ò·Í‹Ù˘ Û˝Ï‚Ôη ıð‹Ò˜ÔıÌ ÛÙÔ ÍÂflÏÂÌÔ „È· Ì· Û·Ú Ô‰Á„Ô˝Ì ÛÙÈÚ Ô‰Á„flÂÚ:œ‰Á„flÂÚ ·Ûˆ‹ÎÂÈ·Ú œ‰Á„flÂÚ ‚fiÏ· ðÒÔÚ ‚fiÏ· „È· ÏÈ· ÎÂÈÙÔıÒ„fl· ”ıÏ‚ÔıΛڗÂÒÈ‚·ÎÎÔÌÙÈÍ›Ú ðÎÁÒÔˆÔÒflÂÚ
