РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZDE 320 X ZANUSSI

ЭЛЕКТРИЧЕСКАЯ ВАРОЧНАЯ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Указания по использованию

настоящего руководства

Вы встретите в тексте настоящего руководства

следующие символы, которые помогут Вам

ориентироваться в нем: Указания по безопасности Пошаговые указания по эксплуатации Советы и рекомендацииИнформация по охране окружающей среды Данная инструкция действительна только для стран, обозначенных символом,

напечатанным на передней обложке настоящего буклета.

Правила эксплуатации • Данный прибор предназначен для эксплуатациивзрослыми и детьми, находящимися под присмотром. Не ПОЗВОЛяЙТЕ маленьким детям трогать регуляторы на панели управления или играть сприбором или вблизи него.• Данная варочная панель предназначена дляприготовления пищи только в быту, а не впрофессиональных целях. Она не должнаиспользоваться в каких)либо других целях.• Изменение характеристик варочной панели иливнесение каких)либо изменений в ее конструкциюсопряжено с опасностью .• В целях обеспечения гигиены и безопасностисодержите прибор в чистоте. Накопление остатковжира или пищи может привести к возгоранию.• При эксплуатации варочной панели ее доступныечасти могут сильно нагреваться. Детей следуетдержать В УДАЛЕНИИ от прибора, пока он не остынет. • Ни при каких обстоятельствах не следует пытатьсяотремонтировать прибор самостоятельно. Ремонт,выполненный некомпетентными лицами, можетявиться причиной травм или серьезных поврежденийприбора. Обращайтесь в ближайшийавторизованный сервисный центр Zanussi. Всегданастаивайте на использовании оригинальныхзапасных частей Zanussi.• Когда прибор не используется, все ручки управлениядолжны находиться в положении “Выкл.”.• Если Вам нужно включить какой)либо электроприборв розетку, расположенную рядом с варочнойпанелью, убедитесь, что ее не касаютсяэлектрические провода; держите их на достаточнобольшом расстоянии от нагревающихся частейданного прибора.• Если прибор неисправен, отключите его от сетиэлектропитания. Установка, чистка

и уход • Обязательным требованием является выполнениевсех операций по установке прибораквалифицированным электриком или компетентнымспециалистом в соответствии с действующиминормами и правилами.• Перед выполнением каких)либо операций по чистке РУССКИЙ

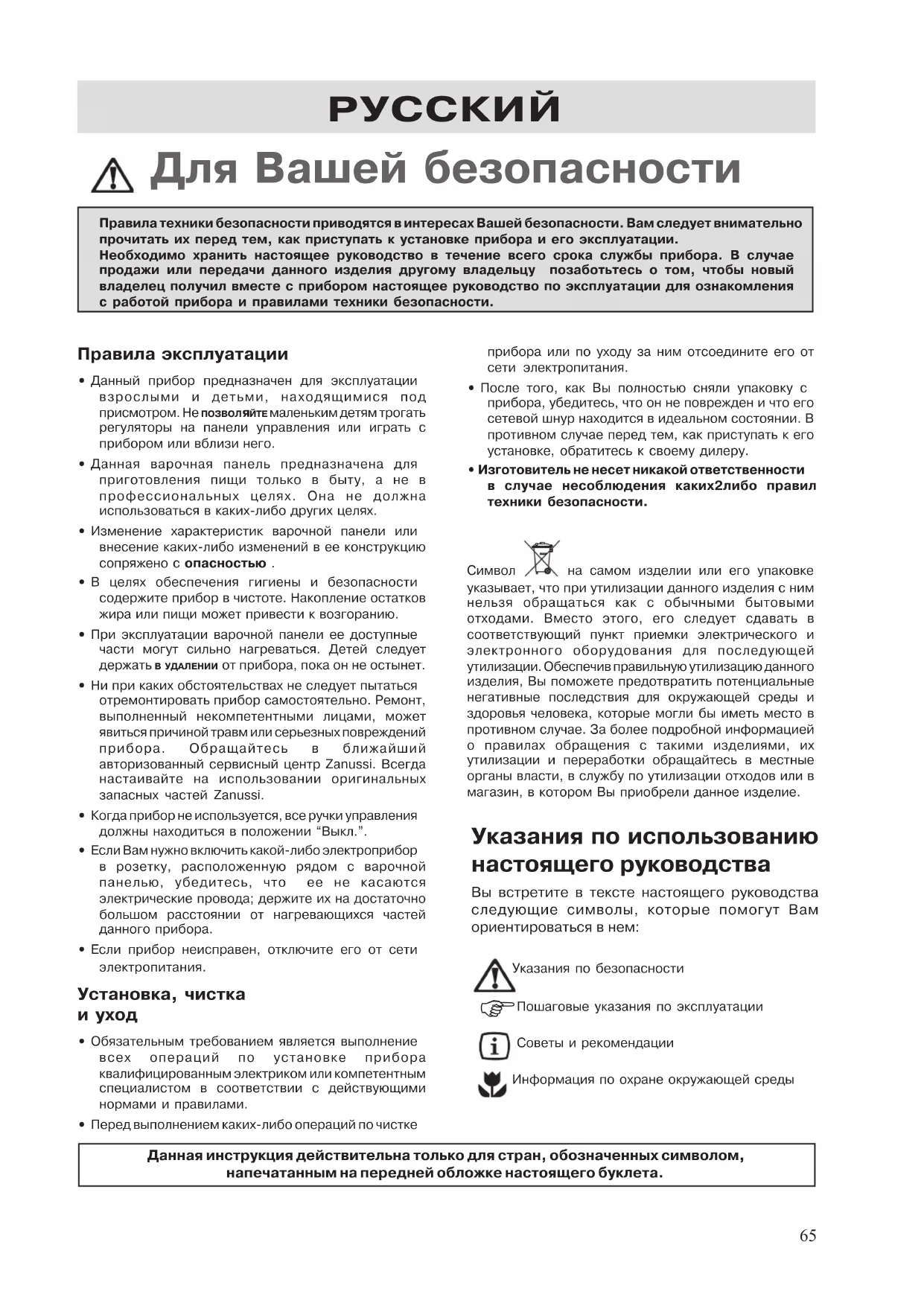

Для Вашей безопасности Правила техники безопасности приводятся в интересах Вашей безопасности. Вам следует внимательнопрочитать их перед тем, как приступать к установке прибора и его эксплуатации.Необходимо хранить настоящее руководство в течение всего срока службы прибора. В случаепродажи или передачи данного изделия другому владельцу позаботьтесь о том, чтобы новыйвладелец получил вместе с прибором настоящее руководство по эксплуатации для ознакомленияс работой прибора и правилами техники безопасности.прибора или по уходу за ним отсоедините его отсети электропитания.• После того, как Вы полностью сняли упаковку сприбора, убедитесь, что он не поврежден и что егосетевой шнур находится в идеальном состоянии. Впротивном случае перед тем, как приступать к егоустановке, обратитесь к своему дилеру.• Изготовитель не несет никакой ответственностив случае несоблюдения каких2либо правилтехники безопасности.Символ на самом изделии или его упаковкеуказывает, что при утилизации данного изделия с нимнельзя обращаться как с обычными бытовымиотходами. Вместо этого, его следует сдавать всоответствующий пункт приемки электрического иэлектронного оборудования для последующейутилизации. Обеспечив правильную утилизацию данногоизделия, Вы поможете предотвратить потенциальныенегативные последствия для окружающей среды издоровья человека, которые могли бы иметь место впротивном случае. За более подробной информациейо правилах обращения с такими изделиями, ихутилизации и переработки обращайтесь в местныеорганы власти, в службу по утилизации отходов или вмагазин, в котором Вы приобрели данное изделие. 66

1. Поверхность варочной панели

2. Конфорка ) диам. 180 мм

3. Конфорка ) диам. 145 мм

4. Ручки управления конфорками

5. Индикаторная лампочка

Перед первым включением

Перед первым приготовлением пищи на варочной

панели включите обе конфорки на максимальную

мощность примерно на 10 минут.

Следует отметить, что при первом включении

конфорок возможно образование небольшого

количества дыма и неприятного запаха. Это

совершенно нормальное явление, которое

прекратится через несколько минут.

Информация для пользователя

Для Вашей безопасности 65

Перед первым включением варочной панели 66

Эксплуатация варочной панели 67

Советы и рекомендации 68

Указания для установщика

Технические характеристики 68

Указания для установщика 69

Электрическое подключение 69

Варианты установки 7167

Вы можете выключить конфорку незадолго до

окончания приготовления, при этом его

завершающий этап будет выполнен на остаточном

тепле. Аналогичным образом для экономии

энергии тушеные блюда в плотно закрытых

кастрюлях следует готовить при пониженной

Убедитесь, что используемые кастрюли

имеют достаточные размеры во избежание

выплескивания жидкости на конфорки.

Никогда не оставляйте конфорки

включенными без посуды или с

установленной на них пустой посудой.

Электрические конфорки

Для включения той или иной конфорки поверните

против часовой стрелки соответствующую ей ручку

управления, установив ее на нужное значение.

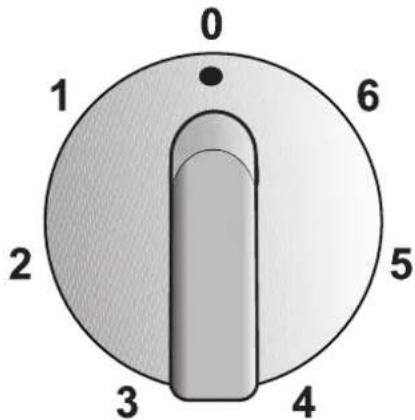

На ручке управления имеются метки 0  6

1  Минимальное значение

6  Максимальное значение

Мы рекомендуем вначале на короткое время

установить ручки на максимальное значение (6)

для ускорения нагрева конфорки, а затем  на

Будьте осторожны при приготовлении пищи

на масле или жире, так как их горячие брызги

легко могут воспламениться.

Индикаторная лампочка

Индикаторная лампочка загорается при включении

хотя бы одной конфорки.

Эксплуатация варочной панели

Минимальная 1 Для поддержания продуктов в

мощность нагретом состоянии

Для расплавления масла и шоколада

Малая мощность 2 Для приготовления соусов,

тушеных блюд и молочных пудингов

Пониженная 3 Для удаления влаги из овощей,

мощность размораживания замороженных продуктов

Средняя мощность 4 Для варки картофеля, свежих

овощей, приготовления паштетов и супов,

бульонов, блинов или рыбы

Высокая мощность 5 Для тушения крупных кусков мяса,

приготовления мясного рулета, рыбы

Максимальная 6 Для приготовления стейков,

мощность эскалопов и поджаривания на масле

Рекомендации по установке мощности конфорок

приведены в следу ющей таблице.

Советы и рекомендации

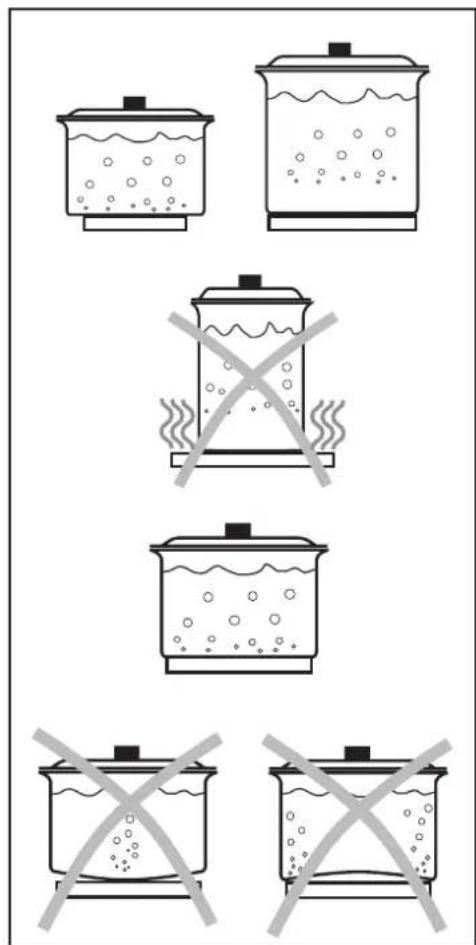

Посуда, предназначенная для приготовления пищи

на конфорках, должна иметь следующие свойства:

 Она должна отличаться особой прочностью

 Диаметр посуды должен быть равен диаметру

конфорки или несколько превышать его; ни в

коем случае он не должен быть МЕНЬШЕ

 Посуда должна иметь плоское дно,

обеспечивающее хороший контакт с конфоркой.

Это особо важно при использовании кастрюль

для высокотемпературной жарки или

Как только жидкость в кастрюле начинает кипеть,

поворачивайте ручку управления конфоркой до

минимума, необходимого для того, чтобы

поддерживать жидкость на медленном огне.68

Перед выполнением какихлибо операций

по чистке или техническому обслуживанию

варочной панели Вы должны ОТСОЕДИНИТЬ

ее от электропитания.

Для чистки варочной панели нельзя

использовать пар или паровое чистящее

Варочную панель лучше всего чистить, пока она

еще не остыла, так в этом случае брызги продуктов

удалять с нее значительно легче, чем в холодном

Поверхность варочной панели

Регулярно протирайте поверхность варочной

панели мягкой тряпкой, смоченной в теплой воде,

в которую добавлено немного жидкого моющего

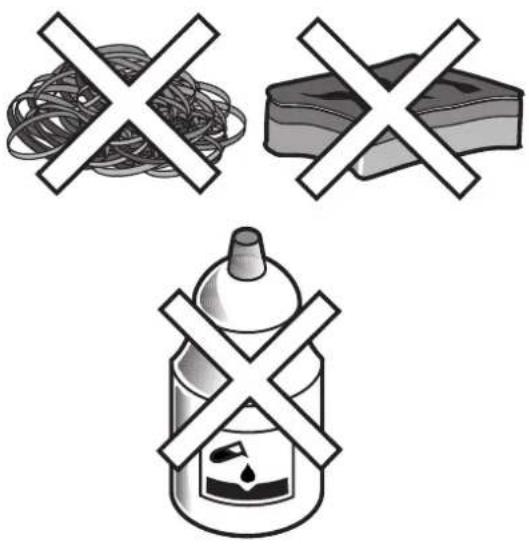

средства. Не применяйте для чистки следующие

 бытовые моющие средства и отбеливатели;

 пропитанные губки, неподходящие для чистки

посуды с антипригарным покрытием;

 металлические губки;

 средства для удаления пятен с ванн/раковин.

В случае сильного загрязнения варочной панели

рекомендуется выполнять ее чистку с

использованием следующих средств:

 Для чистки варочных панелей из нержавеющей

стали пользуйтесь специальным чистящим

средством, предназначенным для такой цели.

 Для других варочных панелей используйте теплую

воду с мягким моющим средством.

Для удобства чистки ручки можно снять, осторожно

Частицы пищи, попавшие на конфорки, можно

удалить с помощью теплой воды и мягкой щетки

или нейлоновой или пластиковой мочалки. Чтобы

конфорки всегда выглядели как новые, следует

обрабатывать их специальным средством,

Задняя конфорка диам. 180 мм 1,5 кВт

Передняя конфорка диам. 145 мм 1,0 кВт

Полная мощность 2,5 кВт

Электропитание 230 В 50 Гц

Размеры выемки под варочную

Данное изделие соответствует следующим

Директивам Европейского Союза:

 73/23  90/683 (Директива по низкому

(Директива по электромагнитной

 93/68 (Директивы общего характера)

с последующими изменениями.

Технические характеристики

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

Viale Bologna, 298 I47100 FORLI (Italy)

имеющимся в розничной продаже.

В качестве альтернативы для предотвращения

коррозии конфорок их можно протирать салфеткой,

на которую нанесена капля оливкового масла.

Следует отметить, что при последующем включении

конфорок возможно образование небольшого

количества дыма и слегка неприятного запаха.

Детали из нержавеющей стали: ободки конфорок

из нержавеющей стали со временем могут

пожелтеть и приобрести соломенный оттенок. Для

устранения этой желтизны используйте

специальное чистящее средство для нержавеющей

стали. Это относится также и к зонам вокруг

конфорок на варочных панелях из нержавеющей

Отсутствие ухода за конфорками может

привести к образованию на них ржавчины и

Указания для установщика

Следующие указания по установке и

техобслуживанию относятся к операциям,

которые должны выполняться только

квалифицированными специалистами в

соответствии с действующими нормами.

Перед выполнением любых работ с

прибором его следует отсоединить от

сети электропитания. Если для

выполнения той или иной операции

необходимо наличие электропитания,

удостоверьтесь в том, что приняты все

необходимые на этот случай меры

Высота боковых стенок кухонной мебели,

на которой устанавливаетсяварочная

панель, не должна превышать высоту

Не устанавливайте варочную панель

вблизи от легковоспламеняющихся

материалов (например, занавесок,

Прибор рассчитан на подключение к однофазной

сети электропитания напряжением 230 В.

Подключение должно выполняться в соответствии

с действующими нормами и правилами.

Перед подключением прибора:

1. удостоверьтесь, что предохранитель сети и

электрическая сеть в Вашей квартире

выдерживают соответствующую нагрузку (см.

паспортную табличку);

2. удостоверьтесь, что электрическая сеть имеет

должное заземление, соответствующее

3. удостоверьтесь, что при установленной на место

варочной панели обеспечивается легкий доступ

к розетке сети и вилке сетевого шнура.

Прибор поставляется с сетевым шнуром. Его

следует оборудовать вилкой, соответствующей

нагрузке, указанной на паспортной табличке. При

установке вилки на сетевой шнур придерживайтесь

рекомендаций, приведенных на Рис. 3. Вилку следует

вставлять в соответствующую розетку.

При неразъемном подключении прибора к сети

необходимо установить между ними двухполюсный

размыкатель с расстоянием между разомкнутыми

контактами не менее 3 мм, тип которого

соответствует требуемой нагрузке в соответствии

с действующими нормами и правилами.

Сетевой провод должен быть размещен таким

образом, чтобы никакая его часть не могла нагреться

до температуры, на 90 °C превышающей комнатную

Коричневый провод (подключенный к контакту

клеммной колодки, помеченному буквой “L”) всегда

должен соединяться с фазой сети.

Замена сетевого шнура

Подключение сетевого шнура к клеммной колодке

прибора относится к типу “Y”. Это означает, что

для его замены необходимо специальное

В этом случае должен использоваться только

специальный сетевой шнур. Сечение проводов

должно соответствовать напряжению и рабочей

Желтозеленый провод заземления должен быть

примерно на 2 см длиннее фазовых проводов

Электрическое подключение

Чтобы открыть клеммную коробку и получить

доступ к клеммам, действуйте следующим

1. вставьте кончик отвертки в видимую

выступающую часть клеммной коробки;

2. слегка надавите и поднимите (Рис. 2)70 Рис. 6a) УплотнениеFO 0199 a

510 Рис. 5 Встраивание Данная варочная панель может быть встроена вкухонную мебель с глубиной от 550 до 600 мм.Размеры варочной панели показаны на Рис. 4. Установка и сборка Данная варочная панель может быть встроена вкухонную мебель с выемкой, размеры которойприведены на Рис. 5.Край выемки должен располагаться от заднейстены на расстоянии не менее 55 мм.В случае, если варочная панель устанавливаетсярядом со стенами кухни или боковыми стенкамикухонной мебели, края выемки должнырасполагаться от них на расстоянии не менее100 мм.Расстояние от подвесных шкафов или вытяжки доварочной панели должно составлять не менее650 мм.Выполните встраивание варочной панелиследующим образом:1. Проложите уплотнения, поставляемыевместе с варочной панелью, по краямвыемки так, чтобы в месте стыка они ненакладывались друг на друга;2. Установите варочную панель в выемку точнопо центру;3. Закрепите панель соответствующимивинтами (Рис. 6). При затягивании винтовизбытки уплотнений могут выступить наружу;их можно легко удалить.В случае, если несколько 30)см варочныхпанелей устанавливаются в одну и ту жевыемку одна к другой, Вы можетеприобрести специальный комплект длясборки, включая боковой кронштейн идополнительные уплотнения, в нашихсервисных центрах. Соответствующиеинструкции поставляются вместе скомплектом для сборки.Размеры указаны в мм.Рис. 4 71

Рис. 7 Рис. 8 Рис. 9

b) Пространство для выполнения подключений

Установка в кухонный шкаф

Шкаф должен иметь специальную конструкцию,

обеспечивающую отсутствие какоголибо контакта

с дном варочной панели, которое может

нагреваться при ее использовании.

Рекомендуемое решение показано на рисунке 7.

Панель, устанавливаемая под варочной панелью

(“а”), должна быть съемной для обеспечения

легкого доступа на случай выполнения ремонтных

работ. Пространство сзади кухонной мебели (“b”)

может использоваться для выполнения

Кухонная мебель с духовым

Размеры выемки под варочную панель должны

соответствовать приведенным на Рис. 5; в шкафу

должны иметься отверстия для обеспечения

непрерывного притока воздуха. Рекомендованные

варианты обеспечения необходимой вентиляции

показаны на Рис. 8 и 9.

Электрические подключения духового шкафа и

варочной панели должны быть выполнены по

отдельности для обеспечения безопасности и

простоты вынимания духового шкафа в случае
