GEBRUIKSAANWIJZING ZDE 320 X ZANUSSI

Bergensesteenweg, 719 – 1502 LEMBEEK Tél. 02.3630444 DÉCLARATION DE CONDITIONS DE GARANTIE (Belgique)10 Over deze gebruiksanwijzing Oderstaande symbolen vindt u in de tekst en hebbende voldende betekenis:Aanwijzingen m.b.t. de veiligheidAanwijzingen m.b.t. het gebruikAdviezen en tipsInformatie m.b.t. het milieu

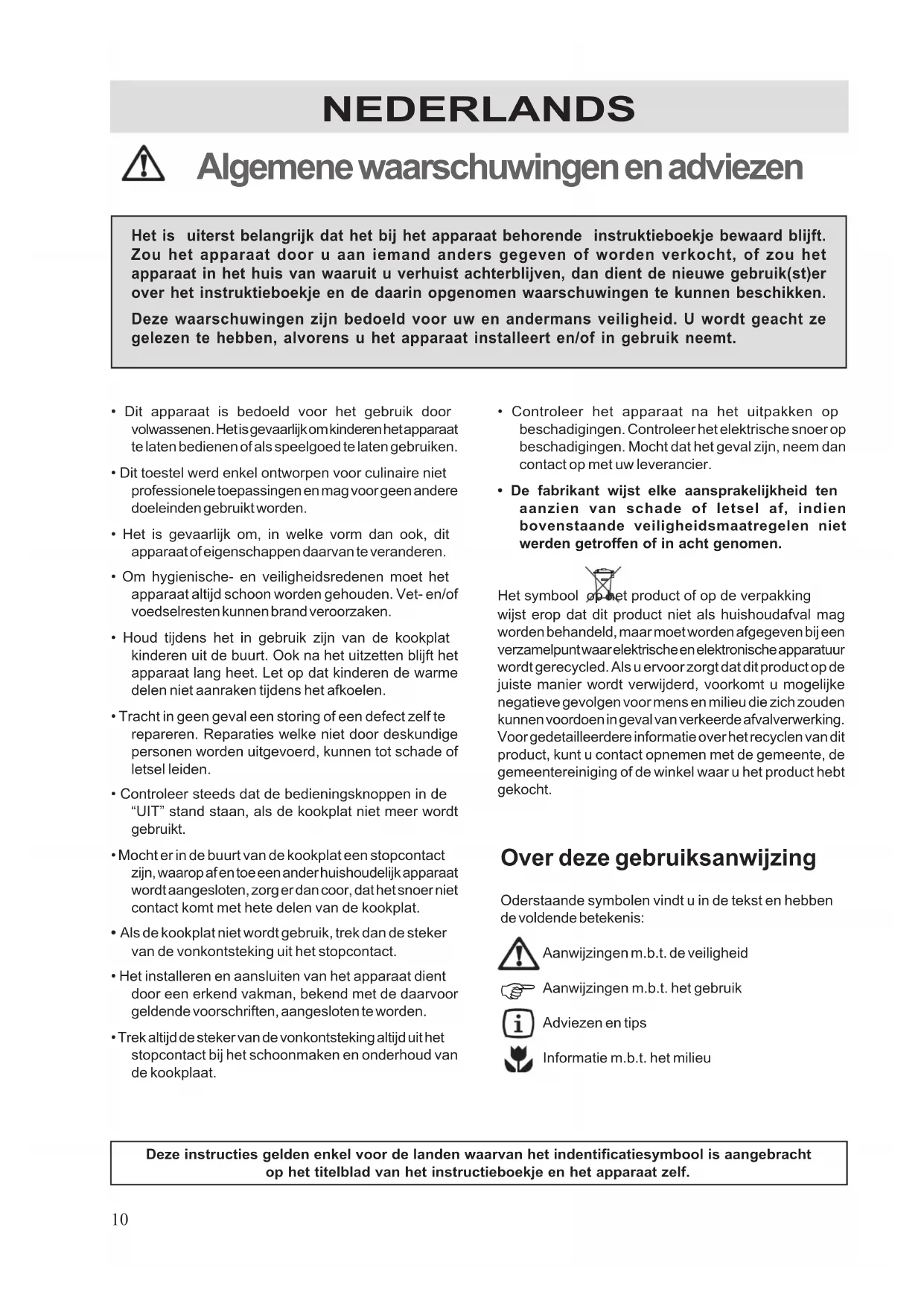

NEDERLANDS Algemene waarschuwingen en adviezen Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft.Zou het apparaat door u aan iemand anders gegeven of worden verkocht, of zou hetapparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)erover het instruktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht zegelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.Deze instructies gelden enkel voor de landen waarvan het indentificatiesymbool is aangebrachtop het titelblad van het instructieboekje en het apparaat zelf.• Controleer het apparaat na het uitpakken opbeschadigingen. Controleer het elektrische snoer opbeschadigingen. Mocht dat het geval zijn, neem dancontact op met uw leverancier.• De fabrikant wijst elke aansprakelijkheid tenaanzien van schade of letsel af, indienbovenstaande veiligheidsmaatregelen nietwerden getroffen of in acht genomen.Het symbool op het product of op de verpakkingwijst erop dat dit product niet als huishoudafval magworden behandeld, maar moet worden afgegeven bij eenverzamelpunt waar elektrische en elektronische apparatuurwordt gerecycled. Als u ervoor zorgt dat dit product op dejuiste manier wordt verwijderd, voorkomt u mogelijkenegatieve gevolgen voor mens en milieu die zich zoudenkunnen voordoen in geval van verkeerde afvalverwerking.Voor gedetailleerdere informatie over het recyclen van ditproduct, kunt u contact opnemen met de gemeente, degemeentereiniging of de winkel waar u het product hebtgekocht.• Dit apparaat is bedoeld voor het gebruik doorvolwassenen. Het is gevaarlijk om kinderen het apparaatte laten bedienen of als speelgoed te laten gebruiken.• Dit toestel werd enkel ontworpen voor culinaire nietprofessionele toepassingen en mag voor geen anderedoeleinden gebruikt worden.• Het is gevaarlijk om, in welke vorm dan ook, ditapparaat of eigenschappen daarvan te veranderen.• Om hygienische- en veiligheidsredenen moet hetapparaat altijd schoon worden gehouden. Vet- en/ofvoedselresten kunnen brand veroorzaken.• Houd tijdens het in gebruik zijn van de kookplatkinderen uit de buurt. Ook na het uitzetten blijft hetapparaat lang heet. Let op dat kinderen de warmedelen niet aanraken tijdens het afkoelen.• Tracht in geen geval een storing of een defect zelf terepareren. Reparaties welke niet door deskundigepersonen worden uitgevoerd, kunnen tot schade ofletsel leiden.• Controleer steeds dat de bedieningsknoppen in de“UIT” stand staan, als de kookplat niet meer wordtgebruikt.• Mocht er in de buurt van de kookplat een stopcontactzijn, waarop af en toe een ander huishoudelijk apparaatwordt aangesloten, zorg er dan coor, dat het snoer nietcontact komt met hete delen van de kookplat.• Als de kookplat niet wordt gebruik, trek dan de stekervan de vonkontsteking uit het stopcontact.• Het installeren en aansluiten van het apparaat dientdoor een erkend vakman, bekend met de daarvoorgeldende voorschriften, aangesloten te worden.• Trek altijd de steker van de vonkontsteking altijd uit hetstopcontact bij het schoonmaken en onderhoud vande kookplaat.11

2. Gewone plaat - 180 mm Ø

3. Gewone plaat - 145 mm Ø

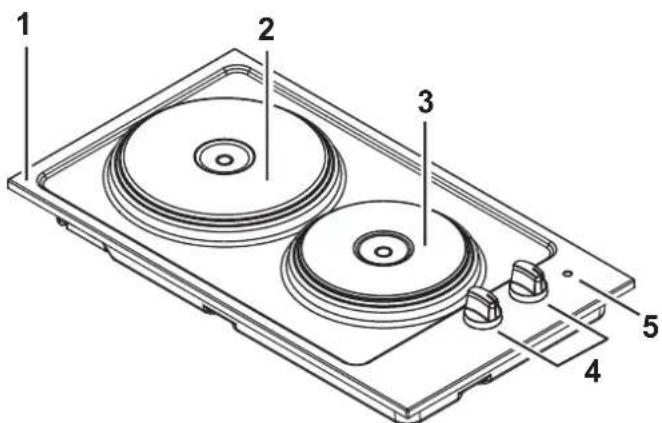

Het gebruik van de kookplaat voor de eerste keer Inhoud Beschrijving van het apparaat

• Voor u de kookplaat voor het eerst gebruikt: Droog de plaat goed af en laat ze ongeveer 10 minuten of de maximunstand werken. Wanner de kookplaat voor het eerst wordt ingeschakeld, zal ze een brandgeur of eeredre onaangename geur afgeven: dit is absoluut normaal. De guer komt voort van de verdamping van smeersvetresten gebriukt tijdens de fabricatie en van de afdichtingen die tihdens de montage van het toetsel zijn aangebracht. Deuze geur verdwijnt na zekere tijd. Algemene waarschuwingen en adviezen p. 10
• Beschrijving van het apparaat p. 11
• Het gebruik van de kookplaat voor de eerste keer p. 11
• Aanwijzingen voor de gebruiker p. 12

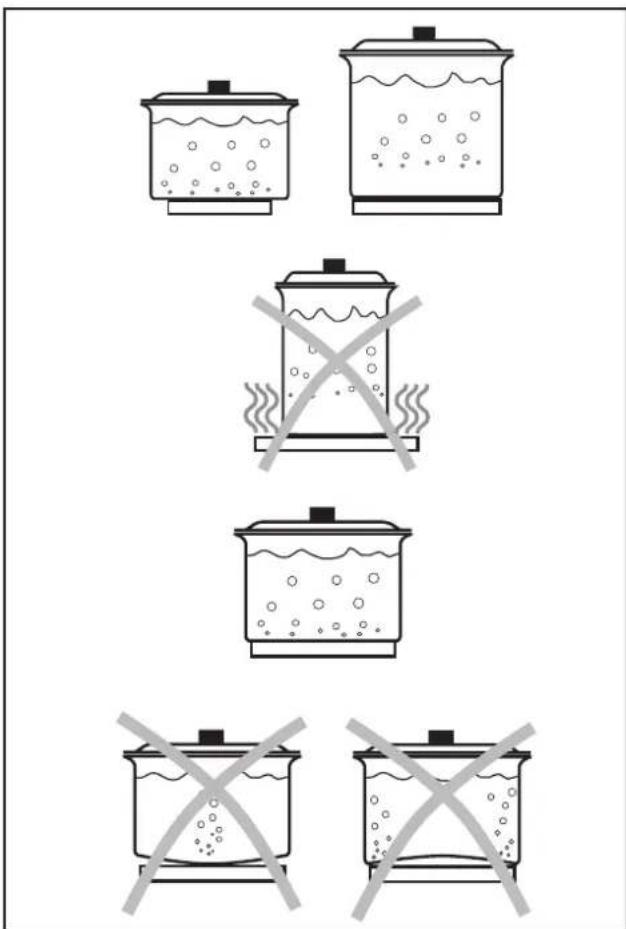

• Nuttige wenken p. 12
• Onderhoud p. 13
• Technische kenmerken p. 13
• Aanwijzingen voor de installateur p. 14
• Elektrische aansluiting p. 14
• Inbouw p. 15
• Inbouwmogelijkheden p. 16

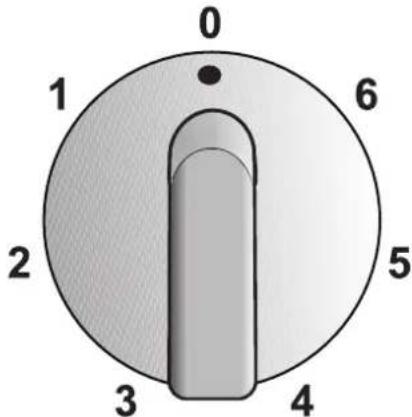

• Garantiebepalingen Aanwijzingen voor de gebruiker Voor het ideale gebruik van de kookplaten raden wij u aan ze eerst in te stellen op «zeer sterk», zodat ze sneller verwarment en pas daarna de geschikte regeling te kiezen voor het betreffende gerecht. Kookplaten met een 7-standen regelknop De platen worden in werking gesteld door een 7-standen knop: Stand 0: kookplate nuit Stand 1: minimum temperatuur Stand 6: maximum temperatuur Aan de standen 2-3-4-5 beantwoorden de tussenliggende temperaturen in stijgende lijn. Het bakken in olie of in vet moet steeds nauwlettend in het oog gehouden worden, aangezien olie en vet gemakkelijk ontvlammen bij oververhitting. Controlelampje Wanneer de plaat is ingeschakeld gaat het controlelampje branden. - Voor het elektrisch koken is het noodzakelijk dat de kookplannen een dikke, volkomen platte bodem hebben die perfekt aansluit aan de kookplaat zodat de warmte optimaal geleid wordt (Afb. 1). - Gewone kookpannen hebben zelden een platte bodem en vervormen snel bij het gebruik. Hierdoor worden twee grote voordelen van de elektrische kookplaat tenietgedaan: de gelijkmatig verdeelde warmte en de energiebesparing. Hierbij komt nog dat de kooktijd wordt verlengd. - Wij raden u dan ook aan een pannenset aan te schaffen die speciaal ontworpen is voor het elektrisch koken. Bovendien zijn deze speciale kookpannen handig en makkelijk te onderhouden. - Vuurvaste glazen of aardewerken kommen en schotels met voedingsmiddelen mogen, de gebruiksaanwijzing in acht genomen, direkt op de kookplaten gezet worden. - Nog een enkel woord over de omvang van de pannen: om goede resultaten te bereiken moeten de plaat en de pan dezelfde diameter hebben. - De diameter van de pan mag iets groter zijn; een kleinere diameter is af te raden. - Laat de platen nooit in bedrijf zonder pan erop! - Schakel de plaat uit iets voordat de kooktijd verstreken is; de kookplaat blijft lang genoeg warm om het kookproces te beëindigen. Zo bespaart u energie. Nuttige wenken Zeer zwak 1 Voor het warmhouden van voedingsmiddelen.Voor het smelten van chocolade en boter. Zwak 2 Voor het bereiden van sausen, vla's, spiegeleie-ren, het smoren van voedingsmiddelen. Zacht 3 Soepen met peulvruchten. Het laten ontdooien van diepgevroren voedingsmiddelen, het koken van water of melk. Middelmatig4 Gestoomde aardappelen, verse groenten, pas-teien, soepen, bouillons, beignets, vis. Sterk 5 Vis, omeletten, biefstukken. Zeer sterk 6 Biefstukken, vleeslapjes, in vet of olie gebakken gerechten.13 Schakel de kookplaat voor het reinigen uit en laat ze afkoelen. Dit apparaat mag niet worden schoongemaakt met stoom of met een stoomreiniger. - Opdat het toestel lang zou meegaan, moet het regelmatig worden schoongemaakt. - Het spreekt vanzelf dat men de kookplaten eerst moet laten afkoelen vooraleer het toestel schoon te maken. - Maak er vooral geen gewoonte van even snel een vochtige doek over de nog warme platen te halen. Zelfs al zijn ze daartegen bestand, er zouden toch «pluisjes» kunnen achterblijven. De platen en de rand eromheen mogen wel zo nu en dan worden gereinigd met fijn schuurpapier de rand rond de platen magen uel gereinigd wortden met een warm water azijn oplossing. Wij raden u aan de kookplaten van tijd tot tijd in te smeren met een niet zuur vet (keukenolie, naaimachineolie of vaseline). - U kan ook in de handel produkten vinden voor de bescherming en het onderhoud van ou toestel. - Maak het bedeinings steeds schoon met een zachte doek, gebruik nooit schuurmiddelen. Om het schoonmaken te vergemakkelijken kunt u de knoppen eraf halen. - De geëmailleerde kookplaat mag alleen met zeepsop worden schoongemaakt. - Hoewel het email bestand is tegen zuur, is het toch wenselijk azijn- en citroenvlekken en andere zure stoffen snel weg te halen. Onderhoud Een gewone plaat 180 mm Ø 1,5 kW Een gewone plaat 145 mm Ø 1,0 kW Totale stroomsterkte 2,5 kW Voeding elektriciteit 230 V 50 Hz FABRIKANT: ELECTROLUX HOME PRODUCTS ITALY S.p.A. Viale Bologna 298 - 47100 FORLI’ (Italia) Technische kenmerken Het apparaat is geproduceerd in overeenstemming met de volgende EEG-richlijnen: 73/23 - 90/683 - 89/336 - 90/396 - 93/68 en de daarbij behorende besluiten. Afmetingen van de inbouwopening- uitsnijmaat Breedte 270 mm. Diepte 490 mm. - Dit geldt ook voor vetresten en dergelijke, om het aanzetten te vermijden. Als er zich desondanks toch aanzetsel vormt, kunt u de korst losweken met warm water. Gebruik nooit stalen borstels, messen of andere voorwerpen die krassen maken op het email. - Vermijd ook het gebruik van zure schoonmaakprodukten. - Maak de inox-stalen kookplaat schoon met een produkt uit de handel.14 Het kookplateau is ontworpen om te werlen bij 230 V eenfasig. De aansluiting moet worden uitgevoerd conform de voorwaarden en normen, voorgeschreven door de geldende wetgeving. Alvorens aan te sluiten moet u nagaan of: p. 1712

1. de elektrische voeding afgestemd is op het verbruik

van het kookplateau (zie het identificatieplaatje);

2. de bestaande elektrische toevoer voorzien is van een

aarding conform de geldende voorschriften;

3. de meerpolige stekker of de gebruikte schakelaar

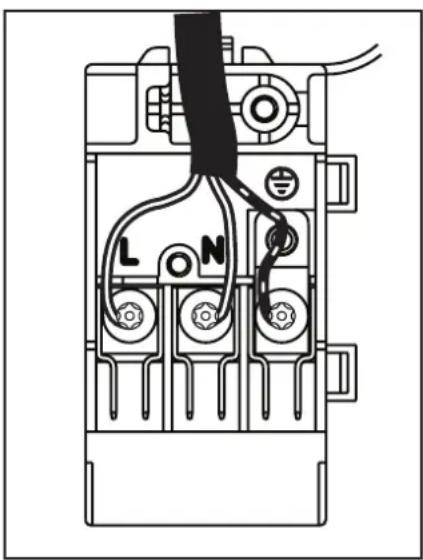

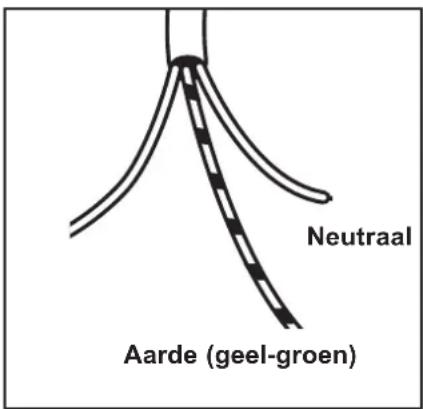

gemakkelijk bereikbaar zijn nadat het kookplateau gelnstalleerd is. Bevestig een stekker aan de kabel, aangepast aan de belasting, en sluit aan op een beveiligd contact. Om de stekker met de kabel te verbinden, dienen de aanbevelingen in Fig. 3 te worden gevolgd. Als een directe aansluiting op het stroomnet vereist is, moet een meerpolige stekker worden gebruikt met een minimum afstand tussen de contacten van 3 mm, aangepast aan de belasting en geldende voorschriften. De bruine fasedraad (die aangesloten is op de “L” clip van het plateau) moet altijd worden aangesloten op het fasecontact van het stroomnet. De stroomkabel moet zo geplaatst worden dat hij op geen enkel punt 90°C warmer kan worden dan de omgevingstemperatuur. Vervangen van de stroomkabel De verbindinq tussen stroomkabel en klemmenbord is van het “Y”-type: de stroomkabel kan dus alleen worden vervangen met behulp van een speciaal stuk gereedschap waarmee de installateurs uitgerust zijn. Wanneer de stroomkabel moet worden vervangen, mag alleen type H05V2V2-F T90 worden gebruikt, en beide types moeten aangepast zijn aan de belasting en de temperatuur waarbij ze moeten functioneren. Bovendien moet de groen/gele aardingsdraad zo’n 2 cm langer zijn dan de fasedraad en de neutrale draad (Fig.1). Elektrische aansluiting Aanwijzingen voor de installateur De hierna volgende instructies zijn bestemd voor de erkende installateurs, om ervoor te zorgen dat installatie en onderhoud optimaal verlopen, volgens de geldende normen. Ontkoppel het kookplateau van de stroomtoevoer. Ingeval het plateau op de stroomtoevoer aangesloten moet blijven, moeten alle nodige voorzorgsmaatregelen worden getroffen. De zijwanden van de meubels mogen niet hoger komen dat het werkvlak van het toestel. Plaats het toestel niet in de buurt van ontvlambare materialen (zoals gordijnen, handdoeken enz.). Fig. 1 Fig. 2 FO 0257 Fig. 3 Neutraal Aarde (geel-groen) Om de klep van het klemmenbord te openen en toegang te krijgen tot de aansluitklemmen gaat u als volgt te werk:

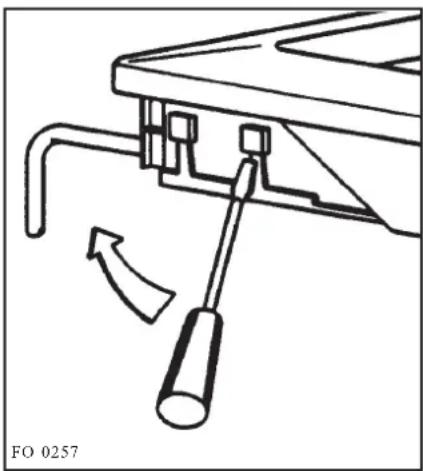

1. schuif het uiteinde van een schroevedraaier in de

uitsteeksels aan de zichtbare zijkant van het klemmenbord;

2. druk voorzichtig naar boven (Fig. 2)15

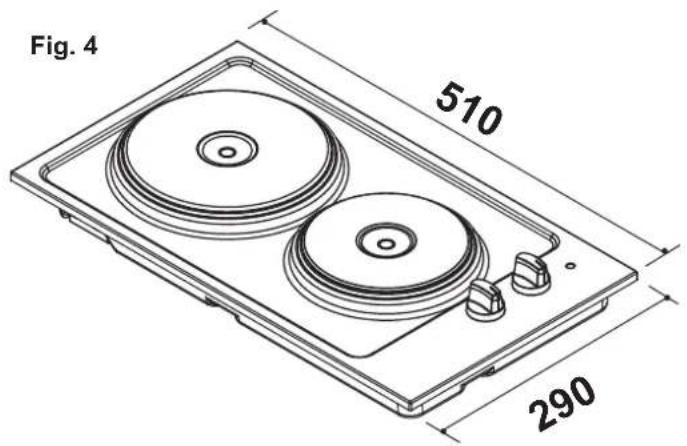

Inbouw Deze kookplateaus zijn bestemd om te wordeningebouwd in keukenmeublen met een diepte tussen500 en 600 mm en angepaste kenmerken.De afmetingen van de kookplaat worden weergegeven inFig. 4.Fig. 6FO 0199 Fig. 5 550 MIN

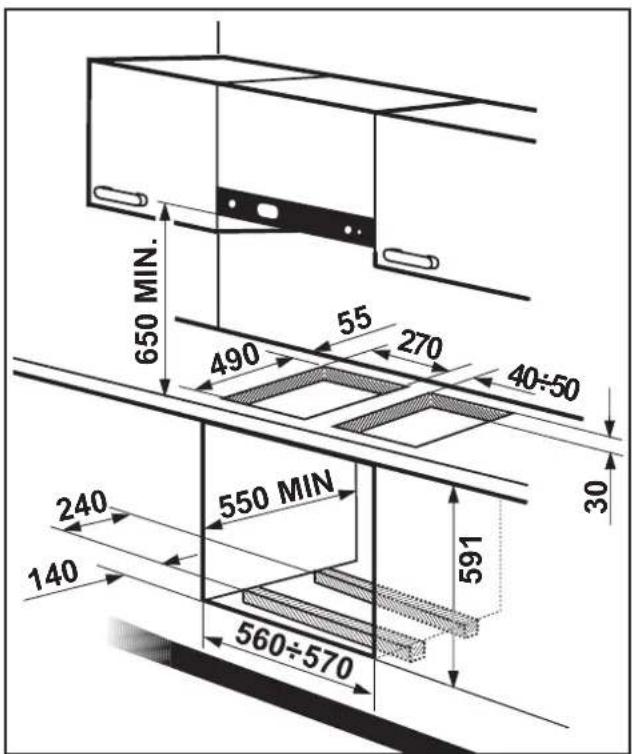

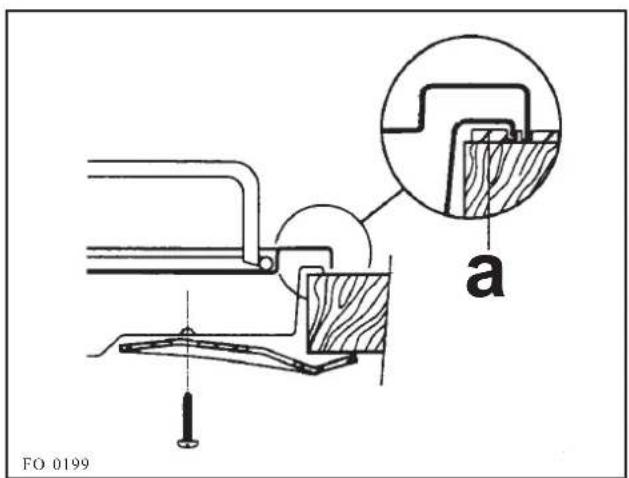

650 MIN. Inbouw en montage De kookplateaus kunnen worden gemonteerd op allebasismeublen met volgende openingen (Fig. 5).De afstand tussen achterkant van de uitsnijmaat en dekeukenwand of achterzijde van het werkblad moetminimaal 55 mm. zijn.De afstand tussen de zijkant en een wand, links ofrechts moet minimaal 100mm zijn.Zorg ervoor dat de onderzijde van een bovenkast altijdminimal 650 mm. verwijderd is van de kookplaat.Het kookplateau wordt als volgt bevestigd aan hetbasismeublen:1. plaats vervolgens de meegeleverde afdichting rondomde uitsnijmaat.2. zet het plateau precies op de juiste plaats;3. bevestig met de speciale meegeleverde klemmen(Fig. 6). De druk door het vastschroeven volstaat omeen groef aan te brengen in de afdichtig, waarvan hetteveel dan gemakkelijk kan worden verwijderd.Voor het optimaal naast elkaar plaatsen van eenserie van 30 cm module-kookunits in één enkeleuitsnede in de werkplaat, een installatiekit met eenmetalen steundrager kan worden gekocht bij eenserviceorganisatie die door voornoemd bedrijf isgoedgekeurd. De beschrijving hoe deze installatiekitmoet worden aangebracht treft u aan in deverpakking van deze installatiekit.a) Afdichting

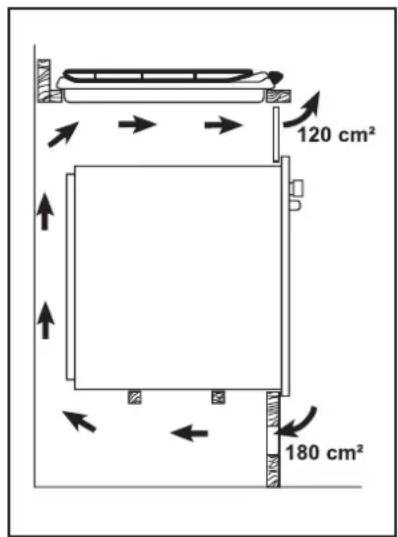

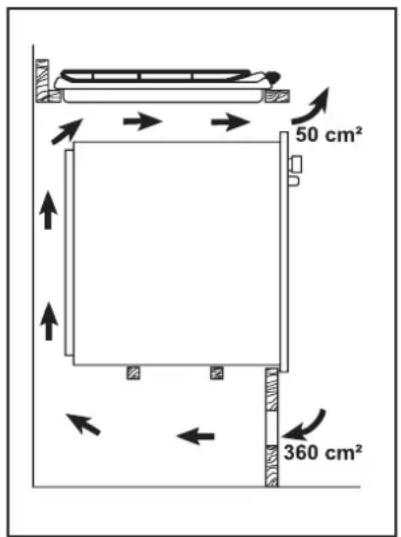

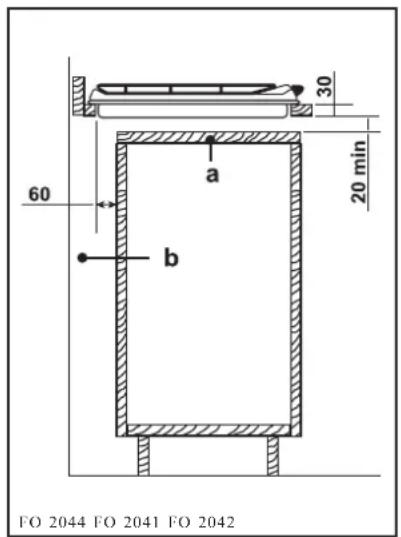

Fig. 416 Als het keukenmeubel een deur heeft. Zorg er altijd voor, dat de onderzijde van de kookplaat minimaal 20 mm. verwijderd is van onderliggende kastdelen of voorwerpen. De kookplaat moet in een open ruimte liggen om er voor eventuele reparaties. Verwijder daarom de bovenkant van de kast of zorg ervoor dat een ovenkast geleverd wordt (Fig. 6). Boven een oven Voor de inbouwopeningen, zie Fig. 5. Er zijn twee ventilatie-openingen vereist. Figuren 7 en 8 illustreren twee mogelijke oplossingen. De elektrische aansluiting voor de oven en het kookplateau moeten toegankelijk blijven en afzonderlijk gelegd worden. Fig. 6 Fig. 7 Fig. 8 FO 2044 FO 2041 FO 2042 a) Verwijderbaar paneel b) Eventuele ruimte voor de aansluitingen Inbouwmogelijkheden17 Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed. Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet. Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast. Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de

voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.

2. De waarborgprestatie houdt in dat het toestel

kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3. Het gebrek moet terstond gemeld worden, om

mogelijke verdere schade te voorkomen.

4. Voor een beroep op waarborg dient het

aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.

5. De waarborg heeft geen betrekking op schade aan

kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik

6. De waarborg heeft geen betrekking op kleine

afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt

• chemische en elektrochemische inwerking van water,

• abnormale milieuomstandigheden in het algemeen

• voor het toestel oneigenlijke bedrijfsomstandigheden

• contact met agressieve stoffen.

8. De waarborg heeft geen betrekking op gebreken

door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

9. Het recht op waarborg vervalt wanneer het defect

werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken. WAARBORGVOORWAARDEN (België)

10. Toestellen die gemakkelijk kunnen worden

vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.

11. Indien het toestel zodanig is ingebouwd,

ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

12. Indien binnen de waarborgperiode de herstelling

van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

13. Herstelling onder waarborg heeft geen verlenging

van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.

14. Op herstellingen geven wij een waarborg van 12

maanden, uitsluitend op hetzelfde gebrek.

15. Verdere of andere rechten, in het bijzonder

vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen. Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht. Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking. Adres Klantendienst (België):
