MANUAL DE UTILIZADOR Series 55070cc BRAUN

7 Contactos afeitadora – base

14 Contactos base – afeitadora

1. La afeitadora no está

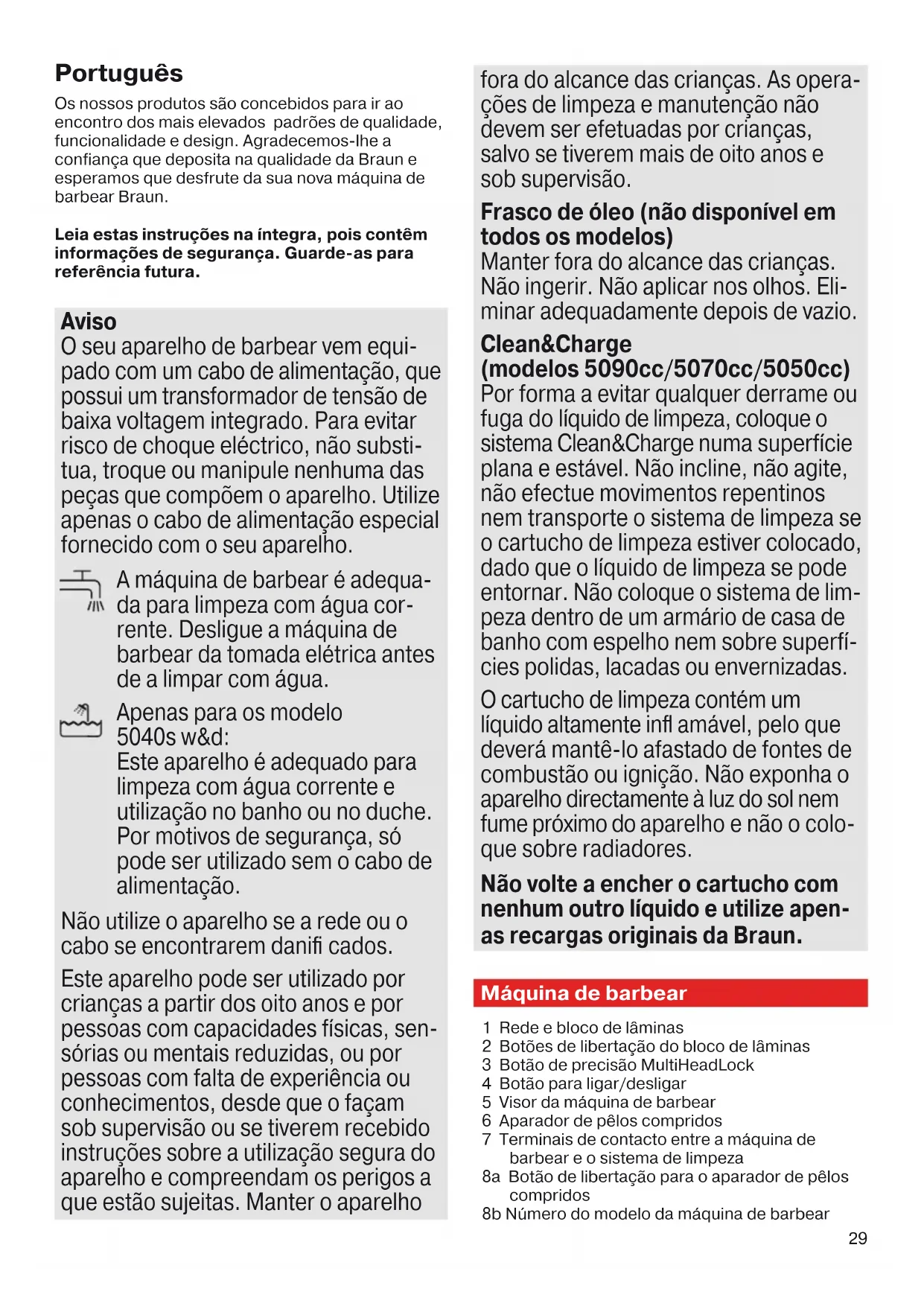

Os nossos produtos são concebidos para ir ao

encontro dos mais elevados padrões de qualidade,

funcionalidade e design. Agradecemos-lhe a

confiança que deposita na qualidade da Braun e

esperamos que desfrute da sua nova máquina de

Leia estas instruções na íntegra, pois contêm

informações de segurança. Guarde-as para

O seu aparelho de barbear vem equi-

pado com um cabo de alimentação, que

possui um transformador de tensão de

baixa voltagem integrado. Para evitar

risco de choque eléctrico, não substi-

tua, troque ou manipule nenhuma das

peças que compõem o aparelho. Utilize

apenas o cabo de alimentação especial

fornecido com o seu aparelho.

A máquina de barbear é adequa-

da para limpeza com água cor-

rente. Desligue a máquina de

barbear da tomada elétrica antes

de a limpar com água.

Apenas para os modelo

Este aparelho é adequado para

limpeza com água corrente e

utilização no banho ou no duche.

Por motivos de segurança, só

pode ser utilizado sem o cabo de

Não utilize o aparelho se a rede ou o

cabo se encontrarem danifi cados.

Este aparelho pode ser utilizado por

crianças a partir dos oito anos e por

pessoas com capacidades físicas, sen-

sórias ou mentais reduzidas, ou por

pessoas com falta de experiência ou

conhecimentos, desde que o façam

sob supervisão ou se tiverem recebido

instruções sobre a utilização segura do

aparelho e compreendam os perigos a

que estão sujeitas. Manter o aparelho

fora do alcance das crianças. As opera-

ções de limpeza e manutenção não

devem ser efetuadas por crianças,

salvo se tiverem mais de oito anos e

Frasco de óleo (não disponível em

Manter fora do alcance das crianças.

Não ingerir. Não aplicar nos olhos. Eli-

minar adequadamente depois de vazio.

(modelos 5090cc/5070cc/5050cc)

Por forma a evitar qualquer derrame ou

fuga do líquido de limpeza, coloque o

sistema Clean&Charge numa superfície

plana e estável. Não incline, não agite,

não efectue movimentos repentinos

nem transporte o sistema de limpeza se

o cartucho de limpeza estiver colocado,

dado que o líquido de limpeza se pode

entornar. Não coloque o sistema de lim-

peza dentro de um armário de casa de

banho com espelho nem sobre superfí-

cies polidas, lacadas ou envernizadas.

O cartucho de limpeza contém um

líquido altamente infl amável, pelo que

deverá mantê-lo afastado de fontes de

combustão ou ignição. Não exponha o

aparelho directamente à luz do sol nem

fume próximo do aparelho e não o colo-

que sobre radiadores.

Não volte a encher o cartucho com

nenhum outro líquido e utilize apen-

as recargas originais da Braun.

1 Rede e bloco de lâminas

2 Botões de libertação do bloco de lâminas

3 Botão de precisão MultiHeadLock

4 Botão para ligar/desligar

5 Visor da máquina de barbear

8a Botão de libertação para o aparador de pêlos

8b Número do modelo da máquina de barbear

97144167_5090cc_MN_S6-76.indd 29 11.09.14 08:1230

9 Ficha de alimentação da máquina de barbear

10 Cabo de alimentação especial

11b Estojo de viagem

11c Tampa de protecção

Primeira utilização e Carregamento

Antes de utilizar a máquina de barbear pela primeira

vez, retire a película de protecção do visor da

máquina e ligue-a a uma tomada eléctrica, utilizando

para o efeito o cabo de alimentação especial (10).

Informações básicas sobre o carregamento e

• Uma carga completa permite a utilização sem fios até

comprimento da barba e da temperatura ambiente.

• A temperatura ambiente recomendada para

efectuar o carregamento da bateria situa-se entre

os 5 °C e os 35 °C. A bateria pode não carregar

ou não carregar devidamente em temperaturas

extremamente altas ou baixas. A temperatura

ambiente recomendada para guardar o aparelho

de barbear situa-se ente os 15 °C e os 35 °C.

• Não exponha a máquina de barbear a temperaturas

superiores a 50 °C por períodos prolongados.

• Quando se liga a máquina de barbear a uma

tomada eléctrica, poderá demorar alguns minutos

até o visor acender.

Visor da máquina de barbear

O visor da máquina de barbear (5) mostra o nível de

Durante o carregamento: O símbolo da bateria pisca.

(Modelo 5090cc: O segmento de bateria respectivo

Quando a bateria estiver completamente carregada

(ou quando a máquina de barbear está ligada a uma

tomada eléctrica): O símbolo da bateria pisca conti-

nuamente durante alguns segundos. (Modelo 5090cc:

Todos os símbolos da bateria piscam continuamente

durante alguns segundos.)

A luz vermelha indicadora de carga baixa

quando a bateria está com carga reduzida.

No entanto, a capacidade restante da bateria será

suficiente para acabar de se barbear. Ao desligar a

máquina de barbear, é emitido um sinal sonoro de

aviso sempre que a bateria estiver com carga reduzida.

(apenas nos modelos 5090cc/5070cc/5050cc)

A luz indicadora de limpeza acende quando a

O símbolo de bloqueio

acende quando se trava a

máquina de barbear, a fim de evitar a ligação acidental

do motor (como, por exemplo, para a guardar dentro

Utilizar a máquina de barbear

(consulte a figura A)

Prima o botão ligar/desligar (4) para colocar a

máquina de barbear em funcionamento:

Conselhos para um barbear perfeito

Para obter os melhores resultados, a Braun

recomenda que siga estes três passos simples:

1. Barbeie-se sempre antes de lavar o rosto.

2. Segure sempre a máquina de barbear em

ângulos rectos (90º) relativamente à pele.

3. Estique a pele e barbeie-se no sentido contrário

ao do crescimento do pêlo.

Interruptor MultiHeadLock (interruptor de

precisão da cabeça de corte)

Para barbear áreas de difícil acesso (como, por

exemplo, por baixo do nariz), deslize o interruptor

MultiHeadLock (3) para baixo para travar a cabeça

de corte. A cabeça de corte possui cinco posições

de precisão. Para mudar a posição, mova a cabeça de

corte com o polegar e o dedo indicador para a frente

e para trás. A cabeça irá bloquear automaticamente

na posição seguinte.

Modelos 5090cc/5070cc/5050cc: Para a limpeza

automática no sistema Clean&Charge, é necessário

destravar o interruptor de precisão da cabeça de

Aparador de pêlos compridos

Para aparar patilhas, bigode ou barba, prima o botão

de libertação (8a) e deslize o acessório aparador de

pêlos compridos (6) para cima.

Barbear com o cabo de alimentação (apenas nos

modelos 5090cc/5070cc/5050cc/5030s/5020s)

Se a máquina de barbear estiver sem bateria

(descarregada), também se poderá barbear ligando

a máquina a uma tomada eléctrica através do cabo

de alimentação especial.

• Activação: Quando se pressiona o botão de ligar/

desligar (4) durante 3 segundos, a máquina de

barbear fica travada. Esta operação é confirmada

por um sinal sonoro de aviso e pelo símbolo de

no visor. A seguir, o visor desliga-se.

• Desactivação: Para desbloquear a máquina de

barbear, pressione o botão para ligar/desligar

Limpeza com água corrente

• Ligue a máquina de barbear (sem o cabo de

alimentação) e enxagúe a cabeça de corte em

água quente corrente até saírem todos os

resíduos. Poderá utilizar um sabonete líquido que

não contenha substâncias abrasivas. Enxagúe os

restos de espuma e ponha a máquina de barbear

a funcionar por mais alguns segundos.

• Em seguida, desligue a máquina de barbear,

prima os botões de libertação (2) para retirar a

Rede e o Bloco de lâminas (1) e deixe secar.

• Se tem por hábito limpar a máquina de barbear

com água, aplique uma vez por semana uma gota

de óleo de máquina na Rede e Bloco de lâminas.

Só para o modelo 5040s w&d: A máquina de

barbear tem de ser limpa sempre que for utilizada

Limpeza com uma escova

• Desligue a máquina de barbear. Retire a Rede e o

Bloco de lâminas (1) e bata suavemente numa

superfície plana. Utilize a escova para limpar a

área interior da cabeça oscilante. Não limpe o

bloco de lâminas com a escova, pois poderá

Sistema de Limpeza Clean&Charge

O sistema de limpeza Clean&Charge foi desenvolvido

para limpar, carregar, lubrificar, desinfectar e guardar

a sua máquina de barbear Braun.

12 Ficha de alimentação do sistema de limpeza

13 Botão de desengate para substituição do

15 Visor do sistema de limpeza Clean&Charge

15a Luz indicadora de nível

16 Botão de início de limpeza

17 Cartucho de limpeza

Instalação do sistema de limpeza Clean&Charge

• Retire a película de protecção do visor do aparelho

• Utilizando o cabo de alimentação especial (10), ligue

a ficha do sistema de limpeza (12) a uma tomada

• Prima o botão de desengate (13), situado na parte

plana e estável (sobre uma mesa, por exemplo).

• Retire cuidadosamente a tampa do cartucho de

• Faça deslizar o cartucho para o interior da base do

aparelho de limpeza, empurrando-o até ficar bem

• Feche a estrutura lenta e cuidadosamente, pressio-

Carregar a máquina de barbear no sistema

Insira a cabeça de corte da máquina dentro do

Importante: A máquina de barbear deve estar seca

e isenta de resíduos de espuma ou sabonete!

Os terminais de contacto (7), situados na parte de

trás da máquina de barbear, deverão ficar alinhados

com os terminais de contacto (14) do sistema de

limpeza. Coloque a máquina de barbear na posição

O sinal sonoro emitido confirma que a máquina de

barbear foi colocada correctamente no sistema de

que é assinalado pelas luzes indicadoras do progra-

ma de limpeza no visor do sistema Clean&Charge

(15). Para obter informações mais pormenorizadas,

visor da máquina de barbear, coloque o aparelho

com a cabeça de corte virada para baixo e com a

face principal à vista dentro do sistema de limpeza

Clean&Charge (com o botão de precisão destravado/

Programas de limpeza

será analisado e acender-se-á uma das seguintes

Para iniciar o processo de limpeza, prima o botão

de início de limpeza (16). Se a luz indicadora de

nível (15a) não acender (o sistema Clean&Charge

muda para modo espera após 10 minutos aproxi-

madamente), prima duas vezes o botão de início

de limpeza. Caso contrário, o programa de limpeza

não será iniciado. Para obter os melhores

97144167_5090cc_MN_S6-76.indd 31 11.09.14 08:1232

resultados de barbear, recomendamos que

limpe a máquina de barbear após cada

Cada programa de limpeza é constituído por vários

ciclos, em que o líquido de limpeza envolve o interior

da cabeça de corte. Dependendo do modelo do

sistema de limpeza Clean&Charge e/ou do programa

durante todo o processo de limpeza. Deixe a máquina

no sistema de limpeza a secar. São necessárias

algumas horas até se evaporar toda a humidade,

dependendo das condições ambientais. Após esse

período de tempo, a máquina de barbear fica pronta

Quando o programa de limpeza e o processo de

carregamento terminarem, desligam-se todas as

Retirar a máquina de barbear do sistema

Clean&Charge (consulte a figura E)

Segure o sistema Clean&Charge com uma mão e

incline ligeiramente a máquina de barbear para a

frente para a libertar.

Substituição do cartucho de limpeza

(consulte a figura F)

Quando a luz vermelha do indicador de nível

acende, o líquido de limpeza que resta no cartucho

é suficiente para efectuar, aproximadamente, mais

3 ciclos de limpeza. Quando a luz vermelha do

indicador de nível começar a piscar, o cartucho deve

ser substituído. Ao ser utilizado diariamente, o

cartucho deverá ser substituído de 4 em 4 semanas.

Depois de pressionar o botão de desengate (13)

para abrir a estrutura, aguarde alguns segundos

antes de retirar o cartucho usado, evitando assim

qualquer derramamento do líquido. Antes de deitar

fora o cartucho usado, certifique-se que fecha

todas as aberturas, podendo utilizar para o efeito

a tampa da nova recarga, uma vez que o cartucho

usado contém uma solução de limpeza tóxica.

O cartucho de limpeza higiénica contém etanol

desnaturado (consulte as especificações no

cartucho) que, uma vez aberta a embalagem, se

evaporará natural e lentamente no ambiente.Cada

cartucho, se não for utilizado diariamente, deve ser

substituído após 8 semanas para uma desinfecção

O cartucho de limpeza contém igualmente agentes

lubrificantes para o sistema de barbear, que poderão

deixar marcas residuais no rebordo exterior da estru-

tura da rede e do sistema de limpeza Clean&Charge.

eliminadas, se forem cuidadosamente limpas com

A Braun recomenda a substituição da rede e do bloco

de lâminas da sua máquina de barbear de 18 em

18 meses, para manter o máximo desempenho do

Disponíveis no seu revendedor ou nos Centros de

Venda e Assistência Braun:

• Rede e Bloco de lâminas: 52S/52B

• Cartucho de limpeza Clean&Charge: CCR

Este produto contém baterias recarregáveis

e/ou resíduos domésticos recicláveis. Com o

intuito de proteger o ambiente, não elimine o

produto juntamente com o lixo doméstico.

Entregue-o para reciclagem num dos locais de

recolha específica à disposição no seu país.

O cartucho de limpeza poderá ser colocado no lixo

doméstico convencional.

Sujeito a alterações sem aviso prévio.

Para as especificações técnicas, consulte a

informação impressa no cabo de alimentação.

97144167_5090cc_MN_S6-76.indd 32 11.09.14 08:1233

Resolução de Problemas

Problema Motivo possível Solução

MÁQUINA DE BARBEAR Cheiro desagradável

1. A cabeça de corte foi limpa

2. O cartucho de limpeza está

a ser utilizado há mais de

1. Quando limpar a cabeça de corte apenas com água,

use água quente e uma pequena quantidade de

sabonete liquido (sem substâncias abrasivas).

Retire a Rede e o Bloco de lâminas e deixe secar.

2. Substitua o cartucho de limpeza, pelo menos,

forma significativa.

1. A rede e o bloco de lâminas

estão gastos, o que exige um

maior consumo de energia da

bateria para cada barbear.

2. A cabeça de corte é limpa

regularmente com água

mas não é lubrificada.

1. Substitua a Rede e o Bloco de lâminas.

2. Se tem por hábito limpar a máquina de barbear

com água, aplique uma vez por semana uma gota

de óleo de máquina na rede para lubrificar.

1. A rede e o bloco de lâminas

1. Substitua a Rede e o Bloco de lâminas.

2. Coloque a Rede e o Bloco de lâminas em água

quente com uma gota de detergente líquido para

a loiça. A seguir, enxagúe abundantemente com

água e bata suavemente. Depois de secos, aplique

uma gota de óleo de máquina na rede.

crescente do nível de

A rede e o bloco de lâminas

estão gastos, o que exige um

maior consumo de energia da

bateria para cada barbear.

– Substitua a Rede e o Bloco de lâminas.

– Lubrifique regularmente o sistema de barbear,

sobretudo quando é lavado apenas com água.

1. O período de tempo de

secagem após a limpeza

automática foi demasiado

2. O orifício de drenagem

1. Limpe imediatamente após a utilização para que

tenha tempo suficiente para secar.

2. Limpe o orifício de drenagem com um palito de

SISTEMA DE LIMPEZA CLEAN&CHARGE A limpeza não é

1. A máquina de barbear não

foi colocada correctamente

no sistema de limpeza

2. O cartucho de limpeza não

contém líquido de limpeza

em quantidade suficiente (a

luz vermelha do visor pisca).

1. Insira a máquina de barbear no sistema de

limpeza Clean&Charge e empurre-a contra a

contacto da máquina de barbear devem ficar

sistema de limpeza).

novamente o botão de início de limpeza.

O orifício de drenagem do

sistema de limpeza Clean&

Renew está obstruído.

– Limpe o orifício de drenagem com um palito de

Braun concede a este produto 2 anos de garantia a

partir da data de compra.

Dentro do período de garantia qualquer defeito do

aparelho, devido aos materiais ou ao seu fabrico,

será reparado, substituindo peças ou trocando por

um aparelho novo segundo o nosso critério, sem

A garantia não cobre avarias por utilização indevida,

funcionamento a voltagem diferente da indicada,

ligação a uma tomada de corrente eléctrica

incorrecta, ruptura, normal utilização e desgaste

(ex: rede e bloco de lâminas) por utilização que

causem defeitos ou diminuição da qualidade de

funcionamento do produto.

A garantia perderá o seu efeito no caso de serem

efectuadas reparações por pessoas não autorizadas

ou se não forem utilizados acessórios originais

A garantia só é válida se a data de compra fôr

confirmada pela apresentação da factura ou

documento de compra correspondente.

Esta garantia é válida para todos os países onde

este produto seja distribuído por Braun ou por um

distribuidor Braun autorizado.

No caso de reclamação ao abrigo de garantia,

dirija-se ao Serviço de Assistência Técnica Oficial

Braun mais próximo: www.service.braun.com.

Apoio ao consumidor: Para localizar o seu Serviço

Braun mais próximo o no caso de surgir alguma

dúvida relativamente ao funcionamiento deste

produto, contacte por favor este serviço pelo

telefone 808 20 00 33.

PT Tome nota da data sugerida para a substituição (dentro de 18 meses) por baixo do
