BRUKSANVISNING Series 55070cc BRAUN

Barbering med ledning (kun model 5090cc/

1. Tørretiden efter automatisk

Ikke fyll patronen opp på nytt.

Denne garantien dekker ikke: skader på grunn av feil

bruk, normal slitasje (f.eks. på skjæreblad eller

lamellkniven) eller skader som har ubetydelig effekt

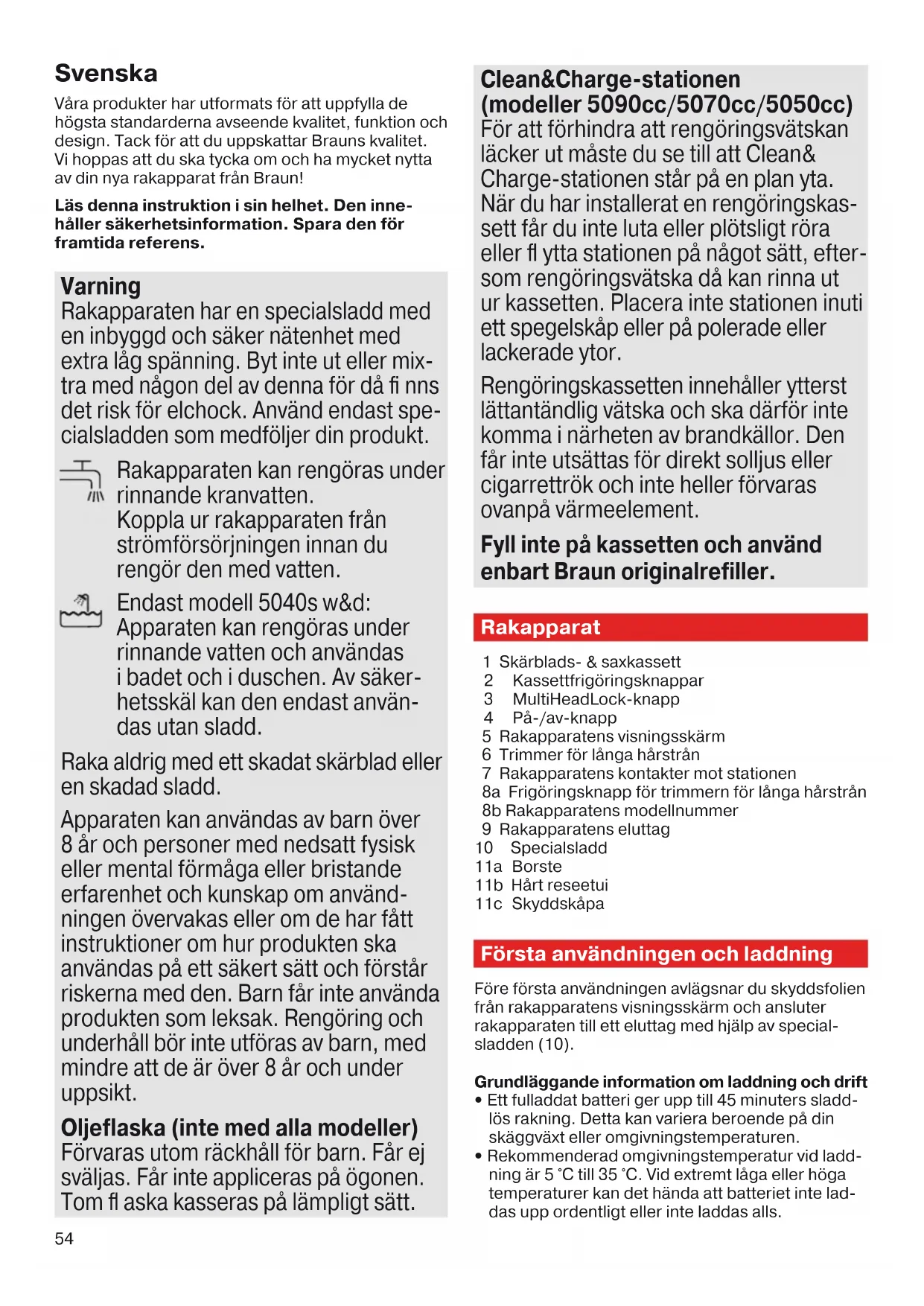

Våra produkter har utformats för att uppfylla de

högsta standarderna avseende kvalitet, funktion och

design. Tack för att du uppskattar Brauns kvalitet.

Vi hoppas att du ska tycka om och ha mycket nytta

av din nya rakapparat från Braun!

Läs denna instruktion i sin helhet. Den inne-

håller säkerhetsinformation. Spara den för

Rakapparaten har en specialsladd med

en inbyggd och säker nätenhet med

extra låg spänning. Byt inte ut eller mix-

tra med någon del av denna för då fi nns

det risk för elchock. Använd endast spe-

cialsladden som medföljer din produkt.

Rakapparaten kan rengöras under

rinnande kranvatten.

Koppla ur rakapparaten från

strömförsörjningen innan du

rengör den med vatten.

Endast modell 5040s w&d:

Apparaten kan rengöras under

rinnande vatten och användas

i badet och i duschen. Av säker-

hetsskäl kan den endast använ-

Raka aldrig med ett skadat skärblad eller

Apparaten kan användas av barn över

8 år och personer med nedsatt fysisk

eller mental förmåga eller bristande

erfarenhet och kunskap om använd-

ningen övervakas eller om de har fått

instruktioner om hur produkten ska

användas på ett säkert sätt och förstår

riskerna med den. Barn får inte använda

produkten som leksak. Rengöring och

underhåll bör inte utföras av barn, med

mindre att de är över 8 år och under

Oljeflaska (inte med alla modeller)

Förvaras utom räckhåll för barn. Får ej

sväljas. Får inte appliceras på ögonen.

Tom fl aska kasseras på lämpligt sätt.

Clean&Charge-stationen

(modeller 5090cc/5070cc/5050cc)

För att förhindra att rengöringsvätskan

läcker ut måste du se till att Clean&

Charge-stationen står på en plan yta.

När du har installerat en rengöringskas-

sett får du inte luta eller plötsligt röra

eller fl ytta stationen på något sätt, efter-

som rengöringsvätska då kan rinna ut

ur kassetten. Placera inte stationen inuti

ett spegelskåp eller på polerade eller

Rengöringskassetten innehåller ytterst

lättantändlig vätska och ska därför inte

komma i närheten av brandkällor. Den

får inte utsättas för direkt solljus eller

cigarrettrök och inte heller förvaras

ovanpå värmeelement.

Fyll inte på kassetten och använd

6 Trimmer för långa hårstrån

7 Rakapparatens kontakter mot stationen

8a Frigöringsknapp för trimmern för långa hårstrån

Första användningen och laddning

Före första användningen avlägsnar du skyddsfolien

från rakapparatens visningsskärm och ansluter

rakapparaten till ett eluttag med hjälp av special-

Grundläggande information om laddning och drift

• Ett fulladdat batteri ger upp till 45 minuters sladd-

lös rakning. Detta kan variera beroende på din

skäggväxt eller omgivningstemperaturen.

• Rekommenderad omgivningstemperatur vid ladd-

ning är 5 °C till 35 °C. Vid extremt låga eller höga

temperaturer kan det hända att batteriet inte lad-

das upp ordentligt eller inte laddas alls.

97144167_5090cc_MN_S6-76.indd 54 11.09.14 08:1255

Rekommenderad omgivningstemperatur för förva-

ring och rakning är 15 °C till 35 °C.

• Utsätt inte apparaten för temperaturer som översti-

ger 50 °C under längre tid.

• När rakapparaten ansluts till ett eluttag kan det ta

några minuter tills visningsskärmen tänds.

Rakapparatens visningsskärm

(5090cc: Respektive batteriindikator blinkar.)

Fulladdad (Rakapparaten är ansluten till ett väg-

guttag.): Batterisymbolen tänds i några sekunder.

(5090cc: Alla batterisymboler tänds i några sekunder.)

Lampan för svag laddning

blinkar röd när batteri-

nivån är låg. Du bör hinna avsluta din rakning. När du

stänger av rakapparaten påminner en ljudsignal om

att batteriet behöver laddas.

(endast modellerna 5090cc/5070cc/5050cc)

Rengöringsindikatorn

tänds när rakapparaten

behöver rengöras i Clean&Charge-stationen.

tänds när rakapparaten har blivit låst

för att motorn inte ska kunna startas oavsiktligt

(t.ex. när den ligger i en resväska).

Så här använder du rakapparaten

Tryck in på/av-knappen (4) för att sätta igång rakap-

Tips för en perfekt rakning

Braun rekommenderar följande tre enkla steg för

1. Raka dig alltid innan du tvättar ansiktet.

Håll alltid rakapparaten i rät vinkel (90°) mot huden.

3. Sträck ut huden och raka mot skäggets väx-

MultiHeadLock-knapp (huvudlås)

När du rakar svåråtkomliga områden (som t.ex.

under näsan) skjuter du ner MultiHeadLock knappen

(3) och låser rakhuvudet. Rakhuvudet kan låsas i

fem lägen. För att ändra läge flyttar du rakhuvudet

fram eller tillbaka med tummen och pekfingret. Det

klickar då automatiskt in i nästa läge.

Mod. 5090cc/5070cc/5050cc: För automatisk

rengöring i Clean&Charge-stationen ska huvudlåset

Trimmer för långa hårstrån

För att trimma polisonger, mustascher eller skägg

trycker du på frigöringsknappen (8a) och skjuter

den utfällbara trimmern för långt hår (6) uppåt.

Raka med sladden inkopplad

(endast mod. 5090cc/5070cc/5050cc/5030s/5020s)

Om rakapparaten saknar ström (är urladdad) kan

rakapparaten också anslutas till ett vägguttag med

• Aktivering: Rakapparaten låses när du trycker in

på/av-knappen (4) i 3 sekunder. Detta bekräftas

med en ljudsignal och låssymbolen

skärmen. Därefter stängs visningsskärmen av.

• Avaktivering: Rakapparaten låses upp genom att

du trycker in på/av-knappen på nytt i 3 sekunder.

Manuell rengöring av rakapparaten

Rengöring under rinnande vatten

• Slå på rakapparaten (utan sladd) och rengör

rakhuvudet under varmt, rinnande vatten. Du kan

använda flytande tvål som inte innehåller slipme-

del. Skölj av allt lödder och låt rakapparaten vara

igång i ytterligare några sekunder.

• Stäng sedan av rakapparaten, tryck in frigörings-

knapparna (2) för att ta bort skärblads- och sax-

kassetten (1) och låt torka.

• Om du regelbundet rengör rakapparaten med

vatten ska du sätta en droppe symaskinsolja uppe

på skärblads- och saxkassetten en gång i veckan.

Endast modell 9040s w&d: Rakapparaten bör

rengöras efter varje användning med raksum.

Rengöring med borste

• Stäng av rakapparaten. Ta bort skärblads- och

saxkassetten (1) och knacka ut den på en plan yta.

Använd borsten för att rengöra det svängbara

huvudet inuti. Rengör inte kassetten med borsten

eftersom det kan skada den!

Clean&Charge-station

endast för modellerna 5090cc/5070cc/5050cc

Clean&Charge-stationen har utvecklats för att

rengöra, ladda, smörja, desinficera och förvara din

rakapparat från Braun.

12 Eluttag på stationen

Så här installerar du Clean&Charge-stationen

• Avlägsna skyddsfolien från Clean&Charge-

• Anslut eluttaget på stationen (12) till ett vägguttag

med hjälp av specialsladden (10).

• Tryck på lyftknappen (13) på baksidan av

Clean&Charge-stationen för att lyfta upp höljet.

• Håll ner rengöringskassetten (17) på en plan och

stabil yta (t.ex. ett bord).

• Ta försiktigt bort locket från kassetten.

• Skjut in kassetten från baksidan in i stationens

basenhet tills den klickar på plats.

• Stäng höljet sakta genom att trycka ned det tills

Ladda rakapparaten i Clean&Charge-stationen

Sätt in rakapparaten med rakhuvudet nedåt i rengö-

Viktigt: Rakapparaten måste vara torr och det får

inte finnas några rester kvar från rakskum eller tvål!

Kontakterna (7) på rakapparatens baksida måste vara

riktade mot kontakterna (14) på stationen.

Tryck rakapparaten i rätt läge.

En ljudsignal bekräftar att rakapparaten är rätt placerad

i stationen. Laddningen startar automatiskt.

Modell 5090cc: Clean&Charge-stationen analyserar

apparatens hygieniska tillstånd. Tillståndet visas med

hjälp av indikatorerna för rengöringsprogrammet på

Clean&Charge-displayen (15), för mer information

se kapitel «Rengöringsprogram» nedan.

Så här rengör du rakapparaten (se fig. D)

När rengöringsindikatorn tänds i rakapparatens vis-

ningsskärm sätter du i rakapparaten upp och ner och

med framsidan mot dig i Clean&Charge-stationen

(med öppet huvudlås/inriktade kontakter/ljudsignal).

5090cc: Hygientillståndet analyseras och en av

följande programindikatorer kommer att tändas:

kort, ekonomisk rengöring

högintensiv rengöring

5070cc/5050cc: Ett standardrengöringsprogram är

Starta automatisk rengöring

Starta rengöringsprocessen genom att trycka på

startknappen (16). Om statuslampan (15a) inte lyser

(Clean&Charge slår om till viloläge efter ca 10 minu-

ter), trycker du två gånger på startknappen. Annars

startar inte rengöringen. För bästa rakningsresul-

tat rekommenderar vi att apparaten rengörs

efter varje rakning.

Varje rengöringsprogram består av flera cykler där

rengöringsvätska spolas genom rakhuvudet.

Rengöringen tar upp till 3 minuter beroende på

modell av Clean&Charge, och/eller programmet

som valts. Statuslampan blinkar under hela tiden.

Låt rakapparaten stå kvar i stationen och torka.

Beroende på klimatförhållandena tar det flera timmar

tills kvarvarande fukt har avdunstat. Därefter kan

rakapparaten användas på nytt.

När rengörings- och uppladdningsproceduren är

fullföljd släcks alla indikatorlampor.

Så här avlägsnar du rakapparaten från

Clean&Charge-stationen: (se fig. E)

Håll i Clean&Charge-stationen med en hand och luta

rakapparaten lätt framåt för att lossa den.

Rengöringskassetten och hur du byter den

lyser röd med fast sken,

räcker den återstående vätskan i kassetten för ytter-

ligare cirka 3 cykler. När nivåindikatorn blinkar röd,

behöver kassetten bytas ut - ungefär var 4:e vecka

(vid daglig användning).

Efter att du har tryckt in lyftknappen (13) för att

öppna höljet bör du vänta några sekunder innan du

tar ur kassetten för att undvika dropp. Eftersom den

använda kassetten innehåller smutsig rengörings-

vätska ska du se till att stänga öppningarna med

locket från den nya kassetten innan du kasserar den

Den hygieniska rengöringskassetten innehåller

denaturerad alkohol (se kassett för specifikation) som

långsamt avdunstar efter öppning.

inte används dagligen bör därför bytas ut efter ca

åtta veckor för att garantera optimal desinfektion.

Rengöringskassetten innehåller också smörjmedel

till raksystemet och medlet kan lämna märken på

den yttre skärbladsramen och rengöringskammaren i

Clean&Charge-stationen. Märkena kan lätt avlägsnas

genom försiktig torkning med en fuktig trasa.

Braun rekommenderar att du byter ut skärblads- och

saxkassetten var 18:e månad så att din rakapparat

alltid har maximal prestanda.

Hos din återförsäljare eller hos Braun Service Center

• Braun rengöringsspray för rakapparater

Miljöskyddsmeddelande

Produkten innehåller batterier och/eller

återvinningsbart elavfall. Av hänsyn till

miljön ska denna apparat inte slängas med

hushållsavfallet. Återvinning bör ske enligt

gällande lokala föreskrifter.

97144167_5090cc_MN_S6-76.indd 56 11.09.14 08:1257

Rengöringskassetten kan kastas i hushållssoporna.

Kan ändras utan föregående meddelande.

För elektriska specifikationer, se texten på special-

Problem Möjlig orsak Åtgärd

RAKAPPARAT Dålig lukt från

1. Rakhuvudet har rengjorts

2. Rengöringskassetten har

använts i mer än 8 veckor.

1. När du rengör rakhuvudet med enbart vatten ska

du använda varmt vatten och emellanåt lite flytande

tvål (som inte innehåller slipmedel). Ta bort skär-

huvud- och saxkassetten så att rakhuvudet kan

2. Byt ut rengöringskassetten minst var 8:e vecka.

har minskat tydligt.

1. Skärblad och sax är slitna,

vilket kräver mer kraft för

2. Rakhuvudet rengörs regel-

bundet med vatten men

1. Byt ut skärblad- & saxkassetten.

2. Om rakapparaten regelbundet rengörs med vatten,

ska du sätta en droppe symaskinsolja uppe på

skärbladet en gång i veckan för att smörja det.

har minskat tydligt.

1. Skärblad och sax är slitna.

2. Rakningssystemet är

1. Byt ut skärblad- & saxkassetten.

2. Sänk ned skärhuvud- och saxkasseten i varmt

vatten som tillsatts en droppe diskmedel. Skölj

därefter noga och knacka ur det. När det har

torkat sätter du en droppe symaskinsolja på

Skärblad och sax är slitna

vilket kräver mer kraft för varje

– Byt ut skärblad- & saxkassetten.

endast rengör med vatten.

automatiska rengöringen.

2. Avloppet på Clean&Charge-

stationen är igensatt.

1. Utför rengöringen direkt efter rakning så att det

finns tillräcklig tid för torkning.

2. Rengör avloppet med en tandpetare av trä.

CLEAN&CHARGE-STATION Rengöringen startar

inte när startknappen

1. Rakapparaten står inte rätt i

Clean&Charge-stationen.

2. Rengöringskassetten inne-

håller för lite rengörings-

1. Sätt i rakapparaten i Clean&Charge-stationen

och tryck den mot baksidan på stationen

(kontakterna på rakapparaten ska vara i kontakt

med kontakterna i stationen).

2. Sätt i en ny rengöringskassett. Tryck på start-

Avloppet på Clean&Charge-

stationen är igensatt.

– Rengör avloppet med en tandpetare av trä.

– Torka rent behållaren regelbundet.

Vi garanterar denna produkt för två år från och med inköpsdatum. Under garantitiden kommer vi utan

kostnad, att avhjälpa alla brister i apparaten som är hänförbara till fel i material eller utförande, genom att

antingen reparera eller byta ut hela apparaten efter eget gottfinnande.

Denna garanti gäller i alla länder där denna apparat levereras av Braun eller deras auktoriserade

Denna garanti gäller inte: skada på grund av felaktig användning, normalt slitage (t.ex. skärblad och

saxhuvud) eller skador som har en försumbar effekt på värdet eller apparatens funktion. Garantin upphör

att gälla om reparationer utförs av icke behörig person eller om Brauns originaldelar inte används.

För att erhålla service under garantitiden skall den kompletta apparaten lämnas in tillsammans med

inköpskvittot, till ett auktoriserat Braun verkstad: www.service.braun.com.

Ring 020-21 33 21 för information om närmaste Braun verkstad.

97144167_5090cc_MN_S6-76.indd 57 11.09.14 08:1258

NO Noter gjerne anbefalt byttedato (18 måneder fra nå) under delenumrene.

SE Om du skriver upp det föreslagna utbytesdatumet (18 månader från nu) nedanför

huvuddelarnas nummer, så glömmer du det inte.

FI Merkitse suositeltu vaihtopäivämäärä muistiin (18 kuukauden
