BEDIENUNGSANLEITUNG Series 55070cc BRAUN

Braun GmbH Frankfurter Straße 145

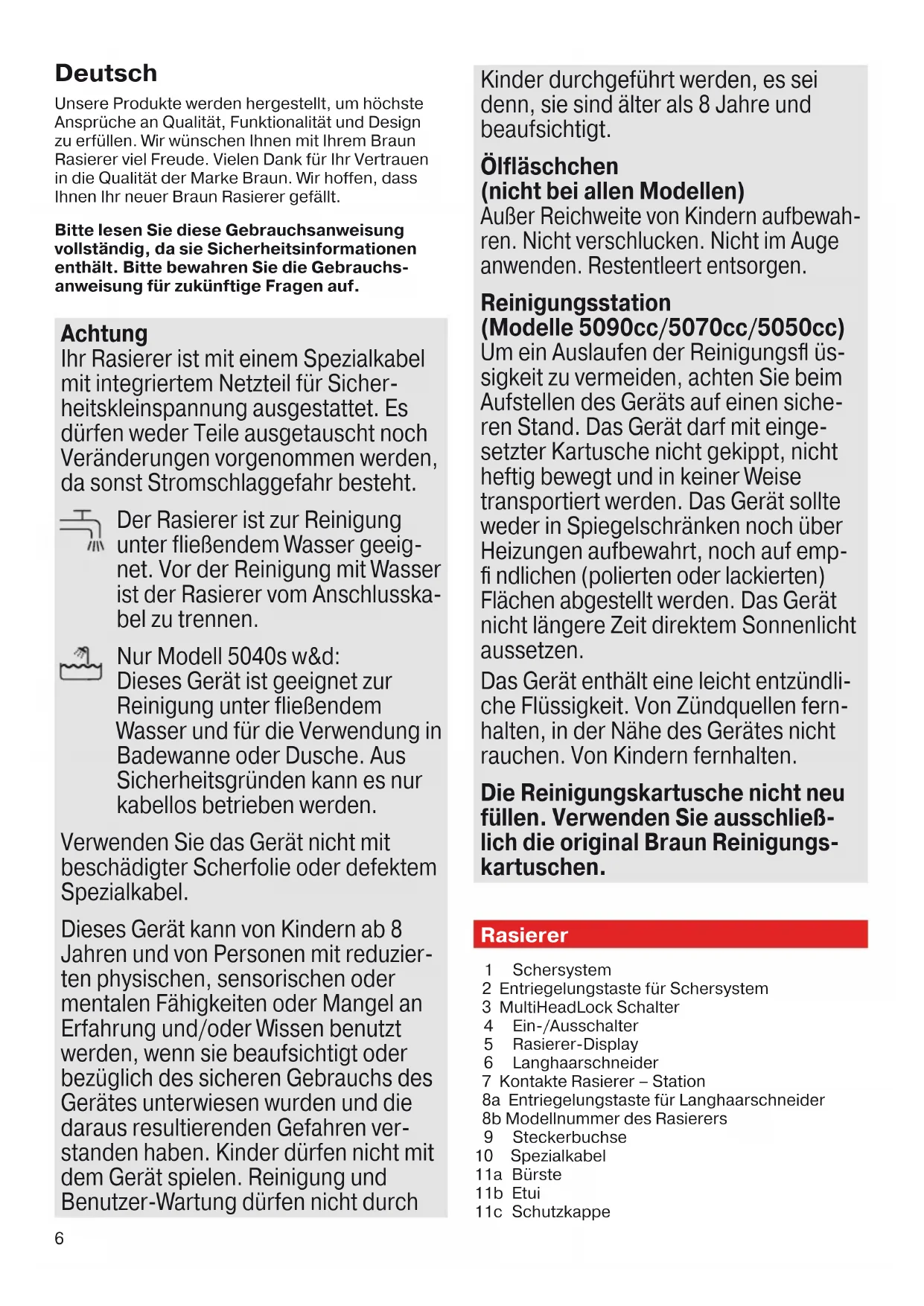

Unsere Produkte werden hergestellt, um höchste

Ansprüche an Qualität, Funktionalität und Design

zu erfüllen. Wir wünschen Ihnen mit Ihrem Braun

Rasierer viel Freude. Vielen Dank für Ihr Vertrauen

in die Qualität der Marke Braun. Wir hoffen, dass

Ihnen Ihr neuer Braun Rasierer gefällt.

Bitte lesen Sie diese Gebrauchsanweisung

vollständig, da sie Sicherheitsinformationen

enthält. Bitte bewahren Sie die Gebrauchs-

anweisung für zukünftige Fragen auf.

Ihr Rasierer ist mit einem Spezialkabel

mit integriertem Netzteil für Sicher-

heitskleinspannung ausgestattet. Es

dürfen weder Teile ausgetauscht noch

Veränderungen vorgenommen werden,

da sonst Stromschlaggefahr besteht.

Der Rasierer ist zur Reinigung

unter fließendem Wasser geeig-

net. Vor der Reinigung mit Wasser

ist der Rasierer vom Anschlusska-

Nur Modell 5040s w&d:

Dieses Gerät ist geeignet zur

Reinigung unter fließendem

Wasser und für die Verwendung in

Badewanne oder Dusche. Aus

Sicherheitsgründen kann es nur

kabellos betrieben werden.

Verwenden Sie das Gerät nicht mit

beschädigter Scherfolie oder defektem

Dieses Gerät kann von Kindern ab 8

Jahren und von Personen mit reduzier-

ten physischen, sensorischen oder

mentalen Fähigkeiten oder Mangel an

Erfahrung und/oder Wissen benutzt

werden, wenn sie beaufsichtigt oder

bezüglich des sicheren Gebrauchs des

Gerätes unterwiesen wurden und die

daraus resultierenden Gefahren ver-

standen haben. Kinder dürfen nicht mit

dem Gerät spielen. Reinigung und

Benutzer-Wartung dürfen nicht durch

Kinder durchgeführt werden, es sei

denn, sie sind älter als 8 Jahre und

(nicht bei allen Modellen)

Außer Reichweite von Kindern aufbewah-

ren. Nicht verschlucken. Nicht im Auge

anwenden. Restentleert entsorgen.

(Modelle 5090cc/5070cc/5050cc)

Um ein Auslaufen der Reinigungsfl üs-

sigkeit zu vermeiden, achten Sie beim

Aufstellen des Geräts auf einen siche-

ren Stand. Das Gerät darf mit einge-

setzter Kartusche nicht gekippt, nicht

heftig bewegt und in keiner Weise

transportiert werden. Das Gerät sollte

weder in Spiegelschränken noch über

Heizungen aufbewahrt, noch auf emp-

fi ndlichen (polierten oder lackierten)

Flächen abgestellt werden. Das Gerät

nicht längere Zeit direktem Sonnenlicht

Das Gerät enthält eine leicht entzündli-

che Flüssigkeit. Von Zündquellen fern-

halten, in der Nähe des Gerätes nicht

rauchen. Von Kindern fernhalten.

Die Reinigungskartusche nicht neu

füllen. Verwenden Sie ausschließ-

lich die original Braun Reinigungs-

2 Entriegelungstaste für Schersystem

7 Kontakte Rasierer – Station

8a Entriegelungstaste für Langhaarschneider

8b Modellnummer des Rasierers

97144167_5090cc_MN_S6-76.indd 6 11.09.14 08:127

Vor der ersten Rasur / Aufladen

Entfernen Sie die Schutzfolie vom Rasierer-Display

und schließen Sie den Rasierer mit dem Spezialkabel

Information zum Laden und zum Gebrauch

• Voll geladen kann das Gerät je nach Bartstärke

und Umgebungstemperatur ca. 45 Minuten ohne

Netzanschluss betrieben werden.

• Die empfohlene Umgebungstemperatur zum Laden

ist 5 °C bis 35 °C. Bei extrem niedrigen oder hohen

Temperaturen kann es sein, dass der Akku nicht

richtig geladen werden kann. Die empfohlene

Umgebungstemperatur zum Rasieren und Aufbe-

wahren ist 15 °C bis 35 °C.

• Das Gerät nicht längere Zeit höheren Temperaturen

als 50 °C aussetzen.

• Wenn der Rasierer am Netz angeschlossen wird,

kann es einige Minuten dauern, bevor sich das

Display einschaltet.

Das Rasierer-Display (5) zeigt den Akku-Ladezustand

Während des Ladens: Das Batteriesymbol blinkt

(5090cc: Das entsprechende Batteriesymbol blinkt).

Voll geladen (der Rasierer ist am Netz angeschlossen):

Das Batteriesymbol leuchtet einige Sekunden

(5090cc: alle Batteriesymbole leuchten einige

Restkapazitätsanzeige

Wenn die Restkapazitäts-Leuchte

die Akku-Ladung zur Neige. In der Regel können Sie

die Rasur noch beenden. Mit dem Ausschalten des

Rasierers erinnert Sie ein Piep-Ton an den niedrigen

(nur Modelle 5090cc/5070cc/5050cc)

Das Reinigungssymbol

leuchtet auf, wenn der

Rasierer in der Clean&Charge Station gereinigt

Das Schlosssymbol leuchtet auf, wenn der Rasierer

gesperrt wurde, um unbeabsichtigtes Einschalten

zu vermeiden (z.B. bei Aufbewahrung in einem

Gebrauch des Rasierers (vgl. Abb. A)

Drücken Sie den Ein-/Ausschalter (4), um den Rasierer

Tipps für eine optimale Trockenrasur

Für optimale Rasier-Ergebnisse empfehlen wir drei

1. Rasieren Sie sich immer, bevor Sie Ihr Gesicht

2. Rasierer stets im rechten Winkel (90°) zur Haut

3. Haut straffen und gegen die Haarwuchsrichtung

MultiHeadLock Schalter (Fixierung des Scherkopfes)

Für die Rasur an schwer erreichbaren Gesichtspartien

(z.B. unter der Nase) ziehen Sie den MultiHeadLock

Schalter (3) nach unten. Der Scherkopf kann in 5 Posi-

tionen fixiert werden. Um die Position zu wechseln,

bewegen Sie ihn mit Daumen und Zeigefinger nach

vorn bzw. hinten. Er rastet automatisch in die nächste

Modelle 5090cc/5070cc/5050cc: Für die automati-

sche Reinigung in der Clean&Charge Station sollte

die Fixierung des Scherkopfes gelöst werden.

Zum kontrollierten Trimmen von Koteletten, Schnauz-

bart oder Bart, drücken Sie die Entriegelungstaste

(8a) und schieben den Langhaarschneider (6) nach

Netzbetrieb (nur Modelle 5090cc/5070cc/5050cc/

Wenn der Akku leer (entladen) ist, kann die Rasur

auch direkt über das Spezialkabel vom Netz erfolgen.

• Sperren: Drücken Sie den Ein-/Ausschalter (4) für

3 Sekunden, dann ist der Rasierer gesperrt. Zur

Bestätigung ertönt ein Piep-Ton und im Display

erscheint das Schlosssymbol

sich das Display aus.

• Entsperren: Wenn Sie wieder für 3 Sekunden den

Ein-/Ausschalter drücken, ist der Rasierer entsperrt.

Manuelle Reinigung des Rasierers

Reinigung unter fließendem Wasser

• Schalten Sie den Rasierer ein (kabellos) und

reinigen Sie den Scherkopf unter heißem, fließen-

den Wasser bis alle Rückstände entfernt wurden.

Sie können auch Flüssigseife (ohne Scheuermittel)

verwenden. Spülen Sie den Schaum vollständig ab

und lassen den Rasierer noch einige Sekunden

• Schalten Sie dann den Rasierer aus und drücken

die Entriegelungstaste (2), um das Schersystem

(1) abzunehmen und trocknen zu lassen.

97144167_5090cc_MN_S6-76.indd 7 11.09.14 08:128

• Wenn Sie den Rasierer regelmäßig mit Wasser

reinigen, sollten Sie wöchentlich einen Tropfen

Leichtmaschinenöl auf der Oberfläche des Scher-

Modell 9040s w&d: Reinigen Sie den Rasierer im-

mer, nachdem Sie ihn mit Schaum benutzt haben.

Reinigung mit Bürste

• Schalten Sie den Rasierer aus. Entfernen Sie das

Schersystem (1) und klopfen es aus. Reinigen Sie

die Innenseiten des Scherkopfes mit der Bürste.

Das Schersystem darf nicht mit der Bürste gerei-

Clean&Charge Station

nur für Modelle 5090cc/5070cc/5050cc

Die Clean&Charge Station wurde entwickelt zum

Reinigen, Laden, Pflegen, Desinfizieren und Aufbe-

wahren Ihres Braun Rasierers.

13 Lift-Taste für Kartuschenwechsel

14 Kontakte Station – Rasierer

15 Clean&Charge Display

15a Kontroll-Leuchte

17 Reinigungskartusche

Inbetriebnahme der Clean&Charge Station

• Entfernen Sie die Schutzfolie des Clean&Charge

• Verbinden Sie die Steckerbuchse (12) der Station

über das Spezialkabel (10) mit dem Netz.

• Drücken Sie die Lift-Taste (13) an der Rückseite

der Station, um das Gehäuse zu öffnen.

• Halten Sie die Kartusche (17) auf einer ebenen,

• Ziehen Sie vorsichtig den Verschluss der Kartusche

• Schieben Sie die Kartusche in das Bodenfach, bis

• Drücken Sie das Gehäuse-Oberteil langsam nach

unten, bis es einrastet.

Laden des Rasierers in der Clean&Charge

Station (vgl. Abb. D)

Stellen Sie den Rasierer mit dem Kopf nach unten in

Wichtig: Der Rasierer muss trocken und ohne

jegliche Schaum- oder Seifenrückstände sein!

Die Kontakte (7) an der Rasiererrückseite müssen

die Kontakte in der Station (14) berühren.

Drücken Sie den Rasierer in die richtige Position.

Zur Bestätigung, dass der Rasierer korrekt in die

Station eingestellt wurde, ertönt ein Piep-Ton.

Der Rasierer wird in der Clean&Charge Station auto-

Modell 5090cc: Die Clean&Charge Station analysiert

den Hygienestatus und zeigt ihn über die Reinigungs-

der Station an. Mehr Details finden Sie im

Kapitel «Reinigungsprogramme».

Reinigen des Rasierers (vgl. Abb. D)

Wenn das Reinigungssymbol im Rasiererdisplay

aufleuchtet, stellen Sie den Rasierer in die

Clean&Charge Station (mit dem Kopf nach unten /

Display nach vorne / Fixierung des Scherkopfes

gelöst / Kontakte berühren sich / Piep-Ton).

5090cc: Der Hygienestatus wird ermittelt und eines

der Reinigungssymbole leuchtet auf.

Sparprogramm – kurze Reinigung

5070cc/5050cc: Ein Standard-Reinigungsprogramm

Start der automatischen Reinigung

Drücken Sie die Start-Taste (16), damit die Reinigung

gestartet wird. Sollte die Kontroll-Leuchte (15a)

nicht aufleuchten (die Clean&Charge Station schaltet

nach ca. 10 Min. in den Stand-by), drücken Sie die

Starttaste zweimal, sonst startet der Reinigungs-

prozess nicht. Für beste Rasur-Ergebnisse

empfehlen wir nach jeder Rasur zu reinigen.

Jedes Reinigungsprogramm besteht aus mehreren

Zyklen, in denen Reinigungsflüssigkeit durch den

Scherkopf gespült wird. Je nach Clean&Charge

Modell und/oder ausgewähltem Programm, dauert

die Reinigung bis zu 3 Minuten. Während dieser Zeit

blinkt die Kontroll-Leuchte. Lassen Sie den Rasierer

zum Trocknen in der Station. Es dauert einige Stun-

den – je nach klimatischen Gegebenheiten – bis die

Restfeuchte verdunstet ist. Danach ist der Rasierer

bereit für den Gebrauch.

Nachdem die Reinigung und der Ladevorgang

abgeschlossen sind, schaltet sich das Display aus.

Entnahme des Rasierers aus der Clean&Charge

Station (vgl. Abb. E)

Halten Sie die Station mit einer Hand fest und ziehen

den Rasierer leicht nach vorn um ihn zu lösen.

Kartuschenwechsel (vgl. Abb. F)

im Display der Clean&Charge

Station permanent rot leuchtet, ist die verbleibende

Reinigungsflüssigkeit noch für ca. 3 weitere Reini-

gungszyklen ausreichend. Wenn das Symbol rot

blinkt, muss die Kartusche ausgetauscht werden

(bei täglicher Benutzung ca. alle 4 Wochen).

97144167_5090cc_MN_S6-76.indd 8 11.09.14 08:129

Drücken Sie die Lift-Taste (13), um das Gehäuse zu

öffnen. Warten Sie einige Sekunden, bevor Sie die ge-

brauchte Kartusche herausnehmen (um eventuelles

Tropfen zu vermeiden). Verschließen Sie vor dem Ent-

sorgen der gebrauchten Kartusche die Öffnungen

mit dem Verschluss der neuen Kartusche, da die

gebrauchte Kartusche verschmutzte Reinigungs-

flüssigkeit enthält.

Die Reinigungsflüssigkeit enthält Ethanol oder

(Einzelheiten siehe Kartusche), das sich

nach Öffnen der Kartusche langsam verflüchtigt.

Daher sollte eine Kartusche, falls sie nicht täglich

verwendet wird, nach ca. 8 Wochen ausgetauscht

werden, um eine optimale Desinfektion zu gewähr-

Außerdem enthält die Reinigungsflüssigkeit ölige

Substanzen zur Pflege des Schersystems. Diese

können Rückstände auf dem Scherkopf und in der

Kammer der Clean&Charge Station hinterlassen.

Sie können eventuelle Rückstände einfach mit

einem weichen feuchten Tuch abwischen.

Wir empfehlen, alle 18 Monate die Scherteile Ihres

Rasierers zu wechseln, um die maximale Leistung zu

Im Handel oder beim Braun Kundendienst erhältlich:

• Schersystem: 52S/52B

• Reinigungskartusche: CCR

Informationen zum Umweltschutz

Das Gerät enthält Akkus und/oder wieder-

verwertbare Elektrobauteile. Im Sinne des

Umweltschutzes darf dieses Gerät am Ende

seiner Lebensdauer nicht im Hausmüll

entsorgt werden, sondern kann bei entsprechenden

lokal verfügbaren Rückgabe- und Sammelstellen

Die Kartusche kann im Hausmüll entsorgt werden.

(D/A/CH: Bitte lokale Entsorgungsbestimmungen

Änderungen vorbehalten.

Elektrische Angaben siehe Bedruckung auf dem

97144167_5090cc_MN_S6-76.indd 9 11.09.14 08:1210

Problembehebung / Hilfestellung

Problem: Mögliche Ursache: Selbsthilfe:

RASIERER Schersystem riecht

1. Schersystem wird nass

2. Reinigungskartusche wird

schon länger als 8 Wochen

1. Bei der Nassreinigung heißes Wasser verwenden,

gelegentlich Flüssigseife (ohne Scheuermittel)

benutzen. Zum Trocknen Schersystem vom

2. Kartusche spätestens nach 8 Wochen

1. Schersystem ist verschlissen

und verbraucht. Bei der

Rasur wird deutlich mehr

2. Schersystem wird nass

gereinigt und nicht geölt.

1. Schersystem erneuern.

2. Schersystem besonders bei Nassreinigung

regelmäßig ölen, um Verschleiß vorzubeugen.

2. Schersystem ist verstopft /

1. Schersystem erneuern.

2. Schersystem in heißem Wasser mit einem

Schuss Spülmittel einweichen. Danach das

Schersystem gut abspülen und ausklopfen.

Wenn es abgetrocknet ist, einen Tropfen

Leichtmaschinenöl auf der Scherfolie verteilen.

Schersystem ist verschlissen

und verbraucht deutlich mehr

Energie bei der Rasur.

– Schersystem erneuern.

– Schersystem besonders bei Nassreinigung

regelmäßig ölen, um Verschleiß vorzubeugen.

1. Die Zeit zum Trocknen nach

der automatischen Reinigung

2. Der Abfluss der Reinigungs-

station ist verstopft.

1. Reinigen Sie direkt nach der Rasur, damit

ausreichend Zeit für das Trocknen bleibt.

2. Reinigen Sie den Abfluss unter Zuhilfenahme

eines Holzzahnstochers.

CLEAN&CHARGE STATION Reinigung startet

nicht, wenn die Start-

taste gedrückt wird.

1. Rasierer steht nicht richtig in

der Reinigungsstation.

2. Reinigungskartusche enthält

zu wenig Reinigungsflüssig-

keit (Anzeige blinkt rot).

1. Rasierer noch mal richtig einstellen (Kontakte

des Rasierers müssen Kontakte in der Station

2. Neue Reinigungskartusche einsetzen. Starttaste

Reinigungsflüssigkeit

ist merklich erhöht.

Der Abfluss der Reinigungs-

station ist verstopft.

– Reinigen Sie den Abfluss unter Zuhilfenahme

eines Holzzahnstochers.

– Wischen Sie die Wanne der Reinigungsstation

Als Hersteller übernehmen wir für dieses Gerät – nach Wahl des Käufers zusätzlich zu den gesetzlichen

Gewährleistungsansprüchen gegen den Verkäufer – eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb

dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes unent-

geltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen. Die Garantie kann in allen Ländern

in Anspruch genommen werden, in denen dieses Braun Gerät von uns autorisiert verkauft wird.

Von der Garantie sind ausgenommen: Schäden durch unsachgemäßen Gebrauch (Knickstellen an der Scher-

folie, Bruch), normaler Verschleiß (z.B. Scherfolie oder Klingenblock) sowie Mängel, die den Wert oder die

Gebrauchstauglichkeit des Gerätes nur unerheblich beeinflussen. Bei Eingriffen durch nicht von uns autorisierte

Braun Kundendienstpartner sowie bei Verwendung anderer als Original Braun Ersatzteile erlischt die Garantie.

Im Garantiefall senden Sie das Gerät mit Kaufbeleg bitte an einen autorisierten Braun Kundendienstpartner.

Die Anschrift finden Sie unter www.service.braun.com oder können Sie kostenlos unter 00800/27 28 64 63

Automatisch reinigen beginnen

Braun GmbH Frankfurter Straße 145

DE Bitte notieren Sie das Austauschdatum (heute in 18 Monaten) unterhalb der
