BEDIENUNGSANLEITUNG 070498 BRAUN

Braun GmbH Frankfurter Straße 145

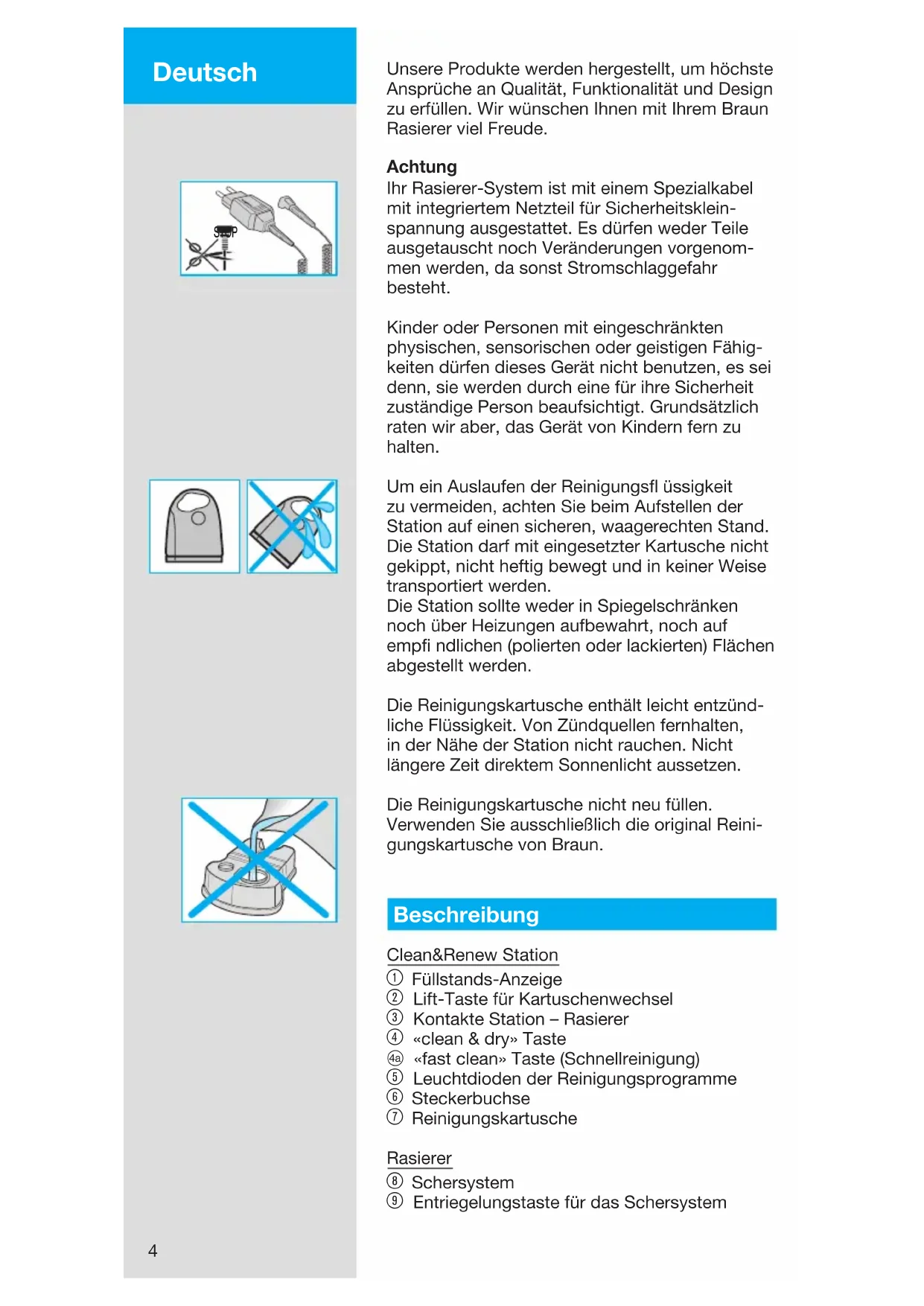

Unsere Produkte werden hergestellt, um höchste

Ansprüche an Qualität, Funktionalität und Design

zu erfüllen. Wir wünschen Ihnen mit Ihrem Braun

Rasierer viel Freude.

Ihr Rasierer-System ist mit einem Spezialkabel

mit integriertem Netzteil für Sicherheitsklein-

spannung ausgestattet. Es dürfen weder Teile

ausgetauscht noch Veränderungen vorgenom-

men werden, da sonst Stromschlaggefahr

Kinder oder Personen mit eingeschränkten

physischen, sensorischen oder geistigen Fähig-

keiten dürfen dieses Gerät nicht benutzen, es sei

denn, sie werden durch eine für ihre Sicherheit

zuständige Person beaufsichtigt. Grundsätzlich

raten wir aber, das Gerät von Kindern fern zu

Um ein Auslaufen der Reinigungsfl üssigkeit

zu vermeiden, achten Sie beim Aufstellen der

Station auf einen sicheren, waagerechten Stand.

Die Station darf mit eingesetzter Kartusche nicht

gekippt, nicht heftig bewegt und in keiner Weise

transportiert werden.

Die Station sollte weder in Spiegelschränken

noch über Heizungen aufbewahrt, noch auf

empfi ndlichen (polierten oder lackierten) Flächen

Die Reinigungskartusche enthält leicht entzünd-

liche Flüssigkeit. Von Zündquellen fernhalten,

in der Nähe der Station nicht rauchen. Nicht

längere Zeit direktem Sonnenlicht aussetzen.

Die Reinigungskartusche nicht neu füllen.

Verwenden Sie ausschließlich die original Reini-

gungskartusche von Braun.

1 Füllstands-Anzeige

2 Lift-Taste für Kartuschenwechsel

3 Kontakte Station – Rasierer

4 «clean & dry» Taste

5 Leuchtdioden der Reinigungsprogramme

7 Reinigungskartusche

9 Entriegelungstaste für das Schersystem

98913705_790cc_MN_S4-110.indd 498913705_790cc_MN_S4-110.indd 4 03.02.2009 10:56:24 Uhr03.02.2009 10:56:24 Uhr5

0 «lock» Taste für den Scherkopf

q Ausklappbarer Langhaarschneider

i Steckerbuchse (Rasierer)

Vor dem ersten Gebrauch muss der Rasierer mit

dem Spezialkabel p an das Netz angeschlossen

werden oder gehen Sie wie folgt vor:

Inbetriebnahme der Clean&Renew Station

• Verbinden Sie die Steckerbuchse der Station

6 über das Spezialkabel p mit dem Netz.

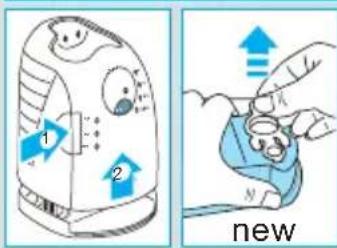

• Drücken Sie die Lift-Taste 2, um das

Gehäuse-Oberteil anzuheben.

• Halten Sie die Kartusche 7 auf einer ebenen,

• Ziehen Sie den Verschluss vorsichtig ab.

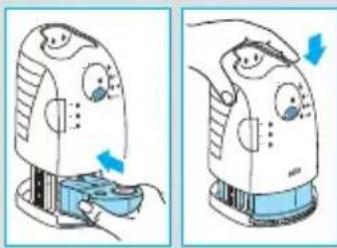

• Schieben Sie die Kartusche bis zum Anschlag

• Drücken Sie das Gehäuse-Oberteil langsam

nach unten, bis es einrastet.

Die Füllstands-Anzeige 1 zeigt, wie viel Reini-

gungsfl üssigkeit in der Kartusche ist:

«high» ausreichend Flüssigkeit vorhanden

«low» noch bis zu 7 Reinigungen möglich

«empty» neue Kartusche erforderlich

Laden und Reinigen des Rasierers

Stellen Sie den Rasierer mit dem Kopf nach

unten in die Station (die Kontakte u auf der

Rasierer-Rückseite berühren dann die Kontakte

Wenn erforderlich, wird der Rasierer jetzt

aufgeladen. Zudem wird der Reinigungsstatus

überprüft und eine der vier Leuchtdioden der

Reinigungsprogramme 5 leuchtet auf:

«clean» der Rasierer ist sauber

» Sparprogramm – nur kurze Reini-

« » normale Reinigung erforderlich

« » intensive Reinigung erforderlich

Hat die Station eines der drei Reinigungs-

programme gewählt, wird sie erst beginnen,

wenn Sie die «clean & dry» Taste 4 drücken.

Für beste Rasur-Ergebnisse empfehlen wir,

nach jeder Rasur zu reinigen.

Während das Reinigungsprogramm läuft,

blinkt die entsprechende Leuchtdiode. Jedes

Reinigungsprogramm besteht aus mehreren

Zyklen (in denen die Reinigungsfl üssigkeit

durch den Rasiererkopf gespült wird) und

einer Trocknungsphase (durch Erwärmung).

Die Gesamt-Reinigungszeit beträgt je nach

Programm zwischen 32 und 43 Minuten.

Die Reinigungsprogramme sollten nicht unter-

brochen werden. Beachten Sie, dass das Scher-

system während des Trocknens heiß und nass

Ist das Reinigungsprogramm beendet, leuchtet

die blaue «clean»-Diode. Ihr Rasierer ist jetzt

sauber und bereit zur Benutzung.

Wenn Sie die «fast clean» Taste

wird ein Reinigungsvorgang ohne Trocknungs-

phase gestartet. Dieses Programm dauert nur

ca. 25 Sekunden und wird empfohlen, wenn Sie

keine Zeit für eines der Komplettprogramme

haben. Sollten Sie den Rasierer sofort nach

Ablauf dieses Programms entnehmen, wischen

Sie den Scherkopf mit einem Tuch ab, da er

10 Minuten nach Beendigung des Lade- oder

Reinigungsvorgangs schaltet die Station in den

Stand-by Betrieb: Die Leuchtdioden an der

Station werden ausgeschaltet.

Das Rasierer-Display z zeigt auf der linken Seite

den Akku-Ladezustand und auf der rechten

Seite den Hygiene-Status des Scherkopfes an.

Sechs dunkle Segmente werden auf jeder Seite

angezeigt, wenn der Rasierer voll geladen und

hygienisch sauber ist.

Während des Ladens oder beim Betrieb des

Rasierers blinkt das entsprechende Akku- cleanclean&d r

Segment. Bei Vollladung werden alle sechs

Segmente permanent angezeigt. Die Segmente

verschwinden nach und nach mit abnehmender

Restkapazitätsanzeige:

Die Restkapazitätsanzeige «low» im roten

Rahmen blinkt, wenn die Akku-Ladung unter

20% abgesunken ist. Die verbleibende Ladung

reicht dann noch für 2–3 Rasuren.

Nach einer Reinigung in der Clean&Renew

Station werden alle sechs Hygiene-Segmente

angezeigt. Wird der Rasierer benutzt, verschwin-

den die Hygiene-Segmente nach und nach

und werden erst wieder vollständig angezeigt,

nachdem der Rasierer in der Clean&Renew

Station gereinigt wurde. Je nach Hygiene-

Status wählt die Station automatisch das

geeignete Reinigungsprogramm. Die Hygiene-

Segmente werden jedoch nur dann wieder

vollständig angezeigt, wenn der Rasierer in der

Clean&Renew Station gereinigt wird, weil der

Reinigungsvorgang dort hygienischer ist als

unter fl ießendem Wasser.

Informationen zum Laden

• Voll geladen kann der Rasierer je nach

Bartstärke ca. 50 Minuten ohne Netzanschluss

• Günstige Umgebungstemperatur beim Laden:

5 °C bis 35 °C. Das Gerät nicht längere Zeit

Temperaturen über 50 °C aussetzen.

So benutzen Sie Ihren Rasierer

Persönliche Einstellung Ihres Rasierers

Mit den Tasten «sensitive» e und «intensive» r

können Sie Ihren Rasierer auf ihre persönlichen

Bedürfnisse anpassen, die in den verschiedenen

Gesichtspartien unterschiedlich sein können.

Die drei möglichen Einstellungen werden mit der

Kontrollleuchte im Ein-/Ausschalter w angezeigt:

• «Intensive» = dunkelblau (mit viel Power bei

• «Normal» = hellblau

• «Sensitive» = weiß (für gründliche Rasur auch

in empfi ndlichen Bereichen des

Gesichts und Nackens)

98913705_790cc_MN_S4-110.indd 798913705_790cc_MN_S4-110.indd 7 03.02.2009 10:56:28 Uhr03.02.2009 10:56:28 Uhr8

Für die gründlichste und schnellste Rasur

empfehlen wir die Einstellung «intensive».

Durch Drücken der « + » oder « – » Taste können

Sie Ihre bevorzugte Einstellung wählen. Beim

Wiedereinschalten ist automatisch die zuletzt

gewählte Einstellung aktiv.

Drücken Sie den Ein-/Ausschalter

Rasierer einzuschalten:

• Der bewegliche Schwingkopf und die

fl exiblen Scherfolien sorgen automatisch

für eine optimale Anpassung an die

• Für die Rasur an engen Gesichtspartien

(z.B. unter der Nase) schieben Sie die «lock»

0 nach hinten, um den Schwingkopf in

Winkelstellung zu fi xieren.

• Zum kontrollierten Trimmen von Schnauzbart

und Haaransatz schieben Sie den ausklapp-

baren Langhaarschneider («trimmer») nach

Tipps für eine optimale Rasur

Für optimale Rasier-Ergebnisse empfehlen wir

drei einfache Schritte:

1. Rasieren Sie sich immer, bevor Sie Ihr Gesicht

2. Rasierer stets im rechten Winkel (90°) zur

3. Haut straffen und gegen die Bartwuchsrich-

Wenn der Akku leer ist und Sie keine Zeit für das

Laden in der Clean&Renew Station haben, kann

die Rasur auch direkt über das Spezialkabel vom

Automatische Reinigung

Stellen Sie den Rasierer nach jeder Rasur in

die Station und verfahren Sie wie im Abschnitt

«Vor der Rasur» beschrieben.

Alle Reinigungs- und Ladefunktionen werden

dann automatisch durchgeführt. Bei täglicher

Reinigung reicht eine Kartusche für ca. 30 Reini-

98913705_790cc_MN_S4-110.indd 898913705_790cc_MN_S4-110.indd 8 03.02.2009 10:56:28 Uhr03.02.2009 10:56:28 Uhr9

Aus hygienischen Gründen enthält die Reini-

gungsfl üssigkeit Alkohol, der sich nach dem

Öffnen der Kartusche langsam verfl üchtigt.

Daher sollte eine Kartusche, falls sie nicht

täglich verwendet wird, nach ca. 8 Wochen

ausgetauscht werden.

Die Reinigungsfl üssigkeit enthält ölige

Substanzen, die Rückstände auf dem Scherkopf

hinterlassen können. Wischen Sie eventuelle

Rückstände einfach mit einem weichen Tuch ab.

Der Scherkopf ist geeignet zur Reinigung

unter fl ießendem Wasser.

Achtung: Der Rasierer ist vom Anschluss-

kabel zu trennen, bevor der Scherkopf

mit Wasser gereinigt wird.

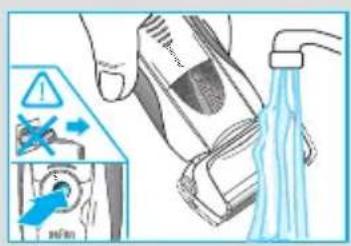

Das Reinigen des Scherkopfs unter fl ießendem

Wasser ist eine alternative Reinigungsmethode,

die wir vor allem empfehlen, wenn Sie auf Reisen

• Rasierer einschalten (kabellos) w und den

Scherkopf unter heißes, fl ießendes Wasser

halten. Gelegentlich Flüssigseife (ohne

Scheuermittel) benutzen. Schaum vollständig

abspülen und den Rasierer noch einige

Sekunden laufen lassen.

• Dann den Rasierer ausschalten, die Entriege-

lungstaste 9 drücken, das Schersystem 8

abnehmen und trocknen lassen.

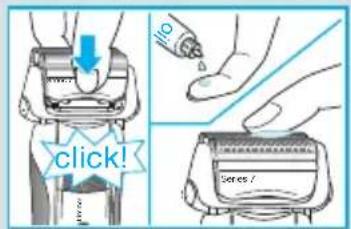

• Bei regelmäßiger Nassreinigung sollten Sie

wöchentlich einen Tropfen Leichtmaschinenöl

auf der Oberfl äche des Schersystems

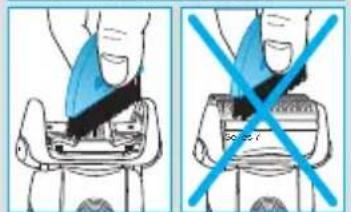

Alternativ können Sie den Rasierer mit der

mitgelieferten Bürste reinigen:

• Rasierer ausschalten. Das Schersystem 8

abnehmen und ausklopfen. Mit der Bürste die

Scherkopf-Innenseite reinigen.

Das Schersystem darf nicht mit der Bürste

Reinigung des Gehäuses

Von Zeit zu Zeit das Gehäuse des Rasierers und

der Station mit einem feuchten Tuch abwischen,

insbesondere die Mulde in der Station, in der der

Nach dem Drücken der Lift-Taste

des Gehäuses einige Sekunden warten, bevor

die gebrauchte Kartusche herausgenommen

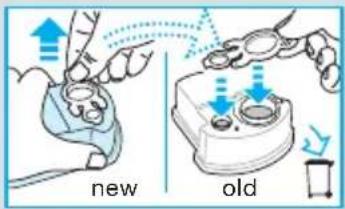

Schließen Sie vor dem Entsorgen der gebrauch-

ten Kartusche die Öffnungen mit dem Verschluss

der neuen Kartusche, denn die gebrauchte

Kartusche enthält verschmutzte Reinigungs-

So halten Sie Ihren Rasierer in Bestform

Wechselanzeige für das Schersystem/Reset

Um 100 % der Rasierleistung zu erhalten,

wechseln Sie das Schersystem 8, wenn die

Wechselanzeige auf dem Display z aufl euchtet

(nach ca. 18 Monaten) oder wenn es Verschleiß-

erscheinungen zeigt.

Die Wechselanzeige leuchtet noch während der

nächsten 7 Rasuren, um Sie an den Scher-

systemwechsel zu erinnern. Danach erfolgt ein

automatisches Reset der Anzeige.

Wenn Sie das Schersystem gewechselt haben,

drücken Sie die Reset-Taste t mindestens

3 Sekunden lang, um die Wechselanzeige

manuell zurückzustellen. Dabei blinkt die

Wechselanzeige zunächst noch und erlischt,

sobald das Reset abgeschlossen ist. Die

Wechselanzeige kann zu jeder Zeit manuell

zurückgesetzt werden.

Im Handel oder beim Braun Kundendienst

• Reinigungskartusche Clean&Renew CCR Informationen zum Umweltschutz

Dieses Gerät enthält Akkus. Im Sinne des

Umweltschutzes darf dieses Gerät am

Ende seiner Lebensdauer nicht mit dem

Hausmüll entsorgt werden. Die Entsor-

gung kann über den Braun Kundendienst

oder lokal verfügbare Rückgabe- und

Sammelstellen erfolgen.

Die Kartusche kann im Hausmüll entsorgt

98913705_790cc_MN_S4-110.indd 1098913705_790cc_MN_S4-110.indd 10 03.02.2009 10:56:30 Uhr03.02.2009 10:56:30 Uhr11

Änderungen vorbehalten.

Dieses Gerät entspricht den EU-Richtlinien

EMV 2004/108/EG und Niederspannung

Elektrische Angaben siehe Bedruckung auf dem

Als Hersteller übernehmen wir für dieses Gerät

– nach Wahl des Käufers zusätzlich zu den

gesetzlichen Gewährleistungsansprüchen

gegen den Verkäufer – eine Garantie von

2 Jahren ab Kaufdatum. Innerhalb dieser

Garantiezeit beseitigen wir nach unserer Wahl

durch Reparatur oder Austausch des Gerätes

unentgeltlich alle Mängel, die auf Material- oder

Herstellungsfehlern beruhen. Die Garantie kann

in allen Ländern in Anspruch genommen werden,

in denen dieses Braun Gerät von uns autorisiert

Von der Garantie sind ausgenommen: Schäden

durch unsachgemäßen Gebrauch (Knickstellen

an der Scherfolie, Bruch), normaler Verschleiß

(z.B. Schersystem) sowie Mängel, die den

Wert oder die Gebrauchstauglichkeit des

Gerätes nur unerheblich beeinfl ussen. Bei Ein-

griffen durch nicht von uns autorisierte Braun

Kundendienstpartner sowie bei Verwendung

anderer als Original Braun Ersatzteile erlischt

Im Garantiefall senden Sie das Gerät mit

Kaufbeleg bitte an einen autorisierten Braun

Kundendienstpartner. Die Anschrift für

Deutschland können Sie kostenlos unter

00800/27 28 64 63 erfragen.

Automatisch reinigen

anbefaler Braun 3 enkle trin:

Braun GmbH Frankfurter Straße 145
