MANUAL DE USUARIO 070498 BRAUN
98913705_790cc_MN_S4-110.indd 2898913705_790cc_MN_S4-110.indd 28 03.02.2009 10:56:45 Uhr03.02.2009 10:56:45 Uhr29
Nuestros productos han sido diseñados para
cumplir los más altos estándares de calidad,
funcionalidad y diseño. Esperamos que su nueva
afeitadora Braun sea de tu entera satisfacción.
Esta afeitadora incluye un cable de conexión a la
red eléctrica. No cambie o manipule ninguna de
sus partes, de otro modo podría correr el riesgo
de recibir una descarga eléctrica.
No deberían utilizar este aparato ni niños ni
personas con reducidas capacidades físicas o
mentales, a menos que estén supervisados por
una persona responsable de su seguridad. En
general, se recomienda que mantenga el aparato
fuera del alcance de los niños.
Para evitar fi ltraciones o escapes de la solución
limpiadora del cartucho limpiador, sitúe el centro
Clean&Renew sobre una superfi cie plana y
estable. No lo incline, agite o mueva de sitio el
centro Clean&Renew cuando el cartucho esté
colocado dentro de él. No coloque el centro
Clean&Renew dentro de una vitrina de espejos,
o deje sobre radiadores, ni sobre superfi cies
pulidas o lacadas. No debe exponerlo a la luz
El líquido del cartucho contiene líquido altamente
infl amable. Manténgalo alejado de fuentes de
calor, no fume cerca de él, ni lo deje sobre un
radiador. Manténgalo fuera del alcance de los
No intente rellenar el líquido del cartucho y utilice
Centro Cargador Limpiador Clean&Renew
1 Pilotos indicadores de nivel de líquido
limpiador en el cartucho
2 Botón de apertura del compartimento que
aloja el cartucho limpiador
3 Conectores del centro Clean&Renew con la
4 Botón de comenzar limpieza («clean & dry»)
D Botón de limpieza rápida («fast clean»)
5 Pilotos indicadores tipo de limpieza
6 Clavija de entrada del cable de conexión a la
red eléctrica con el centro Clean&Renew
7 Cartucho limpiador
8 Lámina y bloque de cuchillas
9 Botón para liberar la lámina y el bloque de
0 Botón para bloquear el movimiento del
w Botón de encendido y apagado
e Botón para la opción «sensitive» (–)
r Botón para la opción «intensive» (+)
t Botón de re-inicio
z Pantalla digital de la afeitadora
u Conectores del la afeitadora con el centro
i Clavija de entrada del cable de conexión a la
red eléctrica con la afeitadora
p Cable de conexion a la red eléctrica
Antes del primer afeitado debe conectar al
afeitadora a la red eléctrica usando el cable de
conexión a la red eléctrica p o alternativamente
proceder como se indica a continuación:

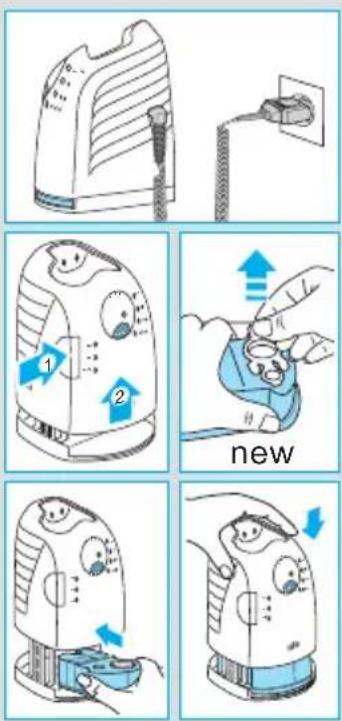

Instalación del Centro Cargador Limpiador
• Conecte el cable de conexión a la red eléctrica
p a la clavija de entrada del cable de conexión
a la red eléctrica 6, y este a su vez a la red
• Presione el botón de apertura del comparti-
miento que aloja el cartucho limpiador 2 y
• Coloque el cartucho limpiador 7 sobre una
superfi cie plana y estable (por ej. una mesa).
• Extraiga con cuidado la tapa del cartucho.
• Deslice el cartucho horizontalmente hasta que
al fondo del compartimiento hasta que ajuste
• Cierre cuidadosamente el compartimiento
presionando hacia abajo la parte superior del
centro hasta que se haya cerrado.
Los pilotos indicadores de nivel de líquido lim-
piador en el cartucho 1 mostrarán la cantidad
de líquido disponible en el cartucho:
«high» carga completa de líquido limpiador –
«low» liquido limpiador disponible para más
«empty» es necesario cambiar el cartucho
low empty 98913705_790cc_MN_S4-110.indd 3098913705_790cc_MN_S4-110.indd 30 03.02.2009 10:56:46 Uhr03.02.2009 10:56:46 Uhr31
Recarga y limpieza de la afeitadora
Introduzca el cabezal de la afeitadora en el
centro Clean&Renew (los conectores de la
afeitadora con el centro Clean&Renew
ajustarán al correspondiente conector de
enganche 3 del centro Clean&Renew.
Si el sistema detecta que es necesario, comen-
zará a cargar la afeitadora. Por otra parte, el
centro Clean&Renew analizará automáticamente
el estado de limpieza de la afeitadora y uno de
los cuatro diodos de los que consta el indicador
de estado de limpieza
«clean» la afeitadora está limpia
« » la afeitadora necesita una limpieza
« » la afeitadora necesita una limpieza
« » la afeitadora necesita una limpieza
Si el centro Clean&Renew ha seleccionado
uno de los tres programas de limpieza, éste no
comenzará hasta que se presione el botón de
comenzar limpieza («clean & dry») 4.
Recomendamos que se efectúe una limpieza
después de cada afeitado.
Mientras se efectúa la limpieza, el piloto cor-
respondiente al programa de limpieza selec-
cionado parpadeará. Cada limpieza consta de
varios ciclos de limpieza, durante los cuales el
líquido limpiador actuará en el cabezal, y de una
fase de secado. La duración total del proceso de
limpieza oscila entre los 32 y 43 minutos.
El proceso de limpieza no debe ser interrumpido.
Durante la fase de secado, los componentes de
metal de la afeitadora pueden estar calientes.
Una vez terminado el programa de limpieza, el
piloto azul «clean», que se encuentra en el indi-
cador de programas de limpieza, se encenderá.
La afeitadora estará limpia y lista para su uso.
Presione el botón de limpieza rápida («fast
clean») D para comenzar el proceso que no
incluye proceso de secado. Este proceso dura
sólo unos 25 segundos y está recomendado
cuando no tiene tiempo para esperar un proceso
completo de limpieza. Al retirar la afeitadora al
terminar el proceso, limpie el cabezal con un
pañuelo para evitar el goteo.
Modo ahorro de energía
10 minutos después de terminar el proceso de
carga o limpieza, el centro Clean&Renew pasará
a modo de ahorro de energía: los pilotos de
centro Clean&Renew se apagarán. highcleanlowemptyclean& d
98913705_790cc_MN_S4-110.indd 3198913705_790cc_MN_S4-110.indd 31 03.02.2009 10:56:47 Uhr03.02.2009 10:56:47 Uhr32
La pantalla digital de la afeitadora
La pantalla digital de la afeitadora z muestra el
nivel de carga de la batería a la izquierda, y el
nivel de limpieza a la derecha. (6 pilotos de nivel
indican el nivel de carga y de limpieza).
Durante el proceso de carga o de uso de
la afeitadora, el respectivo nivel de carga
parpadeará. Cuando la batería esté totalmente
cargada los 6 niveles de cargas se visualizaran.
Conforme la batería pierda carga los niveles de
carga irán desapareciendo.
Indicador de batería baja:
Piloto indicador de batería baja (rojo) se
iluminará intermitentemente siempre y cuando
la capacidad de la batería esté por debajo del
20%. Esto supone que tiene lo sufi ciente para
efectuar 2 o 3 afeitados más.
Los 6 niveles de limpieza se visualizarán
después de limpiar la afeitadora en el centro
Clean&Renew. Cuando la afeitadora se esté
utilizando los niveles de limpieza irán desapare-
ciendo. Una vez colocada la afeitadora en el
centro Clean&Renew, el sistema seleccionará
automáticamente el programa de limpieza
adecuado y reestablecerá los niveles de limpieza
al máximo. Lavar la afeitadora bajo del agua
no es tan higiénico como hacerlo con el centro
Clean&Renew, y los niveles de limpieza sólo se
reestablecerán cuando la afeitadora se limpie en
el centro Clean&Renew.
Información de Carga
• Una carga completa proporcionará más de 50
minutos de afeitado sin cable. Esto dependerá
• La temperatura ambiente adecuada para
efectuar la carga es de 5 °C a 35 °C.
No exponga la afeitadora a temperaturas
puede elegir el mejor modo de afeitado para las hygiene
98913705_790cc_MN_S4-110.indd 3298913705_790cc_MN_S4-110.indd 32 03.02.2009 10:56:48 Uhr03.02.2009 10:56:48 Uhr33
diferentes zonas de tu rostro así como ajustarse
a sus necesidades específi cas. Los diferentes
modos de personalización vienen indicados
por el piloto de luz incorporado en el botón de
• «Sensitive» = blanco (para un afeitado minu-
cioso y confortable en las zonas
sensibles de su rostro como el
Pulsando el botón de « + » o « – » se activa su
modo de afeitado preferido. Cuando encienda
de nuevo la afeitadora la próxima vez se activará
el modo último que haya activado.
Presione el botón de encendido-apagado
para usar la afeitadora:
• El cabezal pivotante y las láminas fl otantes se
adaptan automáticamente a cada contorno de
• Para afeitar zonas de difícil acceso (por ejem-
plo debajo de la nariz) deslice el cabezal hasta
el ángulo deseado y pulse el botón «lock» 0
para bloquear el movimiento pivotante del
• Para recortar patillas, bigote o barba, deslice el
corta-patillas hacia arriba.
Consejos para un afeitado perfecto
Para tener un mejor afeitado, Braun recomienda
que siga los siguientes 3 pasos:
1. Aféitese siempre antes de lavarse la cara.
2. Aféitese siempre con la afeitadora en un
ángulo de 90 grados con respecto a su piel.
3. Estire su piel y aféitese siempre en dirección
contraria al crecimiento de su barba.
Si la afeitadora se ha quedado sin batería y
no tiene tiempo de recargarla en el centro
Clean&Renew, puede también afeitarse con la
afeitadora conectada a la red eléctrica gracias al
cable de conexión a la red eléctrica. onoffonoff n siv es itiveonoffonoff n siv es itiveonoffonoff n siv es itive sensitivenormalintensive
Después de cada afeitado, coloque la afeitadora
en el centro Clean&Renew y proceda como se
recoge en al apartado «Antes del afeitado».
Toda limpieza y carga de su afeitadora se hace
automáticamente. Usándola diariamente, el
cartucho de limpieza tiene una vida aproximada
de unos 30 ciclos de limpieza. La solución del
cartucho de limpieza contiene alcohol, que una
vez abierto, se evapora. Cada cartucho, si no
se usa diariamente, deberá ser reemplazado
aproximadamente cada 8 semanas.
El líquido limpiador también contiene lubricante,
que puede dejar manchas en la lámina después
de la limpieza. Estas manchas se pueden elimi-
nar fácilmente pasando delicadamente sobre la

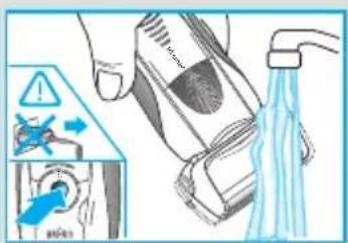

Este aparato puede limpiarse con agua
corriente. Precaución: El cable debe
desconectarse de la red eléctrica antes
de ponerla bajo el agua.
Limpiar el cabezal de la afeitadora bajo el
agua es una manera alternativa de mantener la
afeitadora limpia, especialmente en ocasiones
como pueden ser viajes.
• Encienda la afeitadora
w, sin el cable conec-
tado a la red eléctrica, y enjuague el cabezal
de la afeitadora bajo el agua del grifo. Es
posible usar un jabón natural que no contenga
sustancias abrasivas. Aclare el jabón y deja
la afeitadora en funcionamiento durante unos
• A continuación, apague la afeitadora, presione
el botón retire la lamina y bloque de cuchillas
9 y deje la lámina y bloque de cuchillas 8
desmontadas hasta que se sequen.

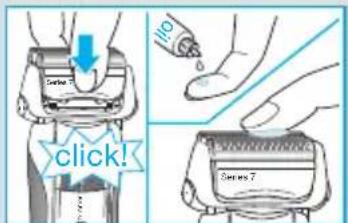

• Si limpia con regularidad la afeitadora bajo el
agua, una vez a la semana aplique una gota de
lubricante en la lámina y bloque de cuchillas.

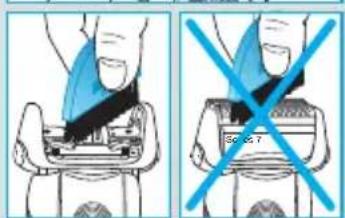

También, puede limpiar la afeitadora usando el
• Apague la afeitadora. Extraiga la lámina y
bloque de cuchillas 8 y déle unos pequeños
golpecitos sobre una superfi cial lisa, para
que se desprendan los restos de pelo. Con un
cepillo, limpie la cara interna del cabezal. No
debe limpiar ni la lámina con el cepillo ya que
éstas podrían resultar dañadas. highcleanlowemptyclean& d
Limpieza del centro Clean&Renew
Limpie el centro de vez en cuando con un paño
húmedo, especialmente, el espacio donde se
aloja la afeitadora.

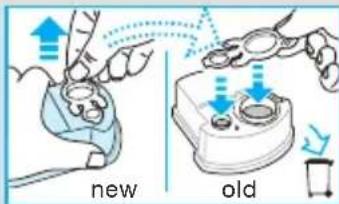

Sustitución del cartucho limpiador
Después de presionar el botón de apertura del
compartimiento que aloja el cartucho limpiador
2, espere durante unos segundos antes de
extraer el cartucho usado.
Antes de tirar el cartucho usado, es conveniente
asegurarse de cerrar éste con la tapa del nuevo,
de este modo que evitaremos efectos contami-
nantes por los restos de solución limpiadora que
Mantenga su afeitadora en óptimo
Reemplazo de la lámina y bloque de
cuchillas / reiniciar (reset)
Para lograr un apurado perfecto 100%, sustituya
a lámina y bloque de cuchillas 8 cuando la
luz indicadora de sustitución lo indique en la
pantalla digital de la afeitadora z (una vez cada
18 meses) o cuando esté desgastado por el uso.
El piloto de sustitución se encenderá durante
siete afeitados para recordar que es necesario
cambiar la lámina y bloque de cuchillas.
Después se borrará automáticamente.
Una vez la lámina y bloque de cuchillas han sido
cambiadas, con ayuda de un bolígrafo presionar
el botón de reinicio e durante 3 segundos para
poner el contador a cero.
Mientras se hace el cambio de la lámina y bloque
de cuchillas el piloto de sustitución parpadeará y
se apagará cuando se haya fi nalizado el proceso
de sustitución. El reinicio se puede hacer siem-
Disponible en servicios técnicos de Braun o en
tiendas o distribuidores autorizados Braun:
• Lámina y bloque de cuchillas: 70S
• Cartucho limpiador Clean&Renew: CCR Información medioambiental
Este producto contiene baterías
recargables. Para preservar el medio
ambiente, no tire este producto a la
basura al fi nal de su vida útil. Para
reemplazarla puede acudir a un Centro de
Asistencia Técnica Braun o a los puntos de
recogida habilitados por los ayuntamientos.
98913705_790cc_MN_S4-110.indd 3598913705_790cc_MN_S4-110.indd 35 03.02.2009 10:56:51 Uhr03.02.2009 10:56:51 Uhr36
El cartucho de líquido limpiador puede ser
desechado en el contenedor de basuras
Sujeto a modifi caciones sin previo aviso.
Este producto cumple con las normas
de Compatibilidad Electromagnética
(CEM) establecidas por la Directiva
Europea 2004/108/EC y las Regulaciones
para Bajo Voltaje (2006/95/EC).
Las especifi caciones eléctricas aparecen
impresas en el cable de conexión a la red
Braun concede a este producto 2 años de
garantía a partir de la fecha de compra.
Dentro del periodo de garantía, subsanaremos,
sin cargo alguno, cualquier defecto del aparato
imputable tanto a los materiales como a la
fabricación, ya sea reparando, sustituyendo
piezas, o facilitando un aparato nuevo según
La garantía no ampara averías por uso indebido,
funcionamiento a distinto voltaje del indicado,
conexión a un enchufe inadecuado, rotura,
desgaste normal (p.ej. la lámina o bloque de
cuchillas) por el uso que causen defectos o una
disminución en el valor o funcionamiento del
La garantía perderá su efecto en caso de ser
efectuadas reparaciones por personas no
autorizadas, o si no son utilizados recambios
originales de Braun.
La garantía solamente tendrá validez si la fecha
de compra es confi rmada mediante la factura o
el albarán de compra correspondiente.
Esta garantía tiene validez en todos los países
donde este producto sea distribuido por Braun
o por un distribuidor asignado por Braun.
En caso de reclamación bajo esta garantía,
diríjase al Servicio de Asistencia Técnica de
Servicio al consumidor: Para localizar a su
Servicio Braun más cercano o en el caso
de que tenga Vd. alguna duda referente al
funcionamiento de este producto, le rogamos
contacte con el teléfono de este servicio
integrado. Para evitar risco de choque eléctrico,
do líquido de limpeza, coloque o sistema
Não incline, não agite, não efectue movimentos
recarga de limpeza estiver colocada, dado que
1 Visor do líquido de limpeza
5 Luzes indicadoras dos programas de limpeza
6 Ficha de alimentação do aparelho de limpeza
7 Cartucho de limpeza
A luz indicadora do respectivo programa de
limpeza seleccionado pisca durante todo
o processo de limpeza. Cada programa de
limpeza é constituído por vários ciclos, em que o
seleccionado, o tempo total de limpeza rondará
para accionar o programa de limpeza rápida
Segmentos de limpeza:
temperaturas superiores a 50 °C por períodos
30 ciclos de limpeza.
entanto, poderá eliminar facilmente estas marcas
eléctrica antes de limpar a cabeça de
