KÄYTTÖOHJE Series 55070cc BRAUN

9 Rakapparatens eluttag

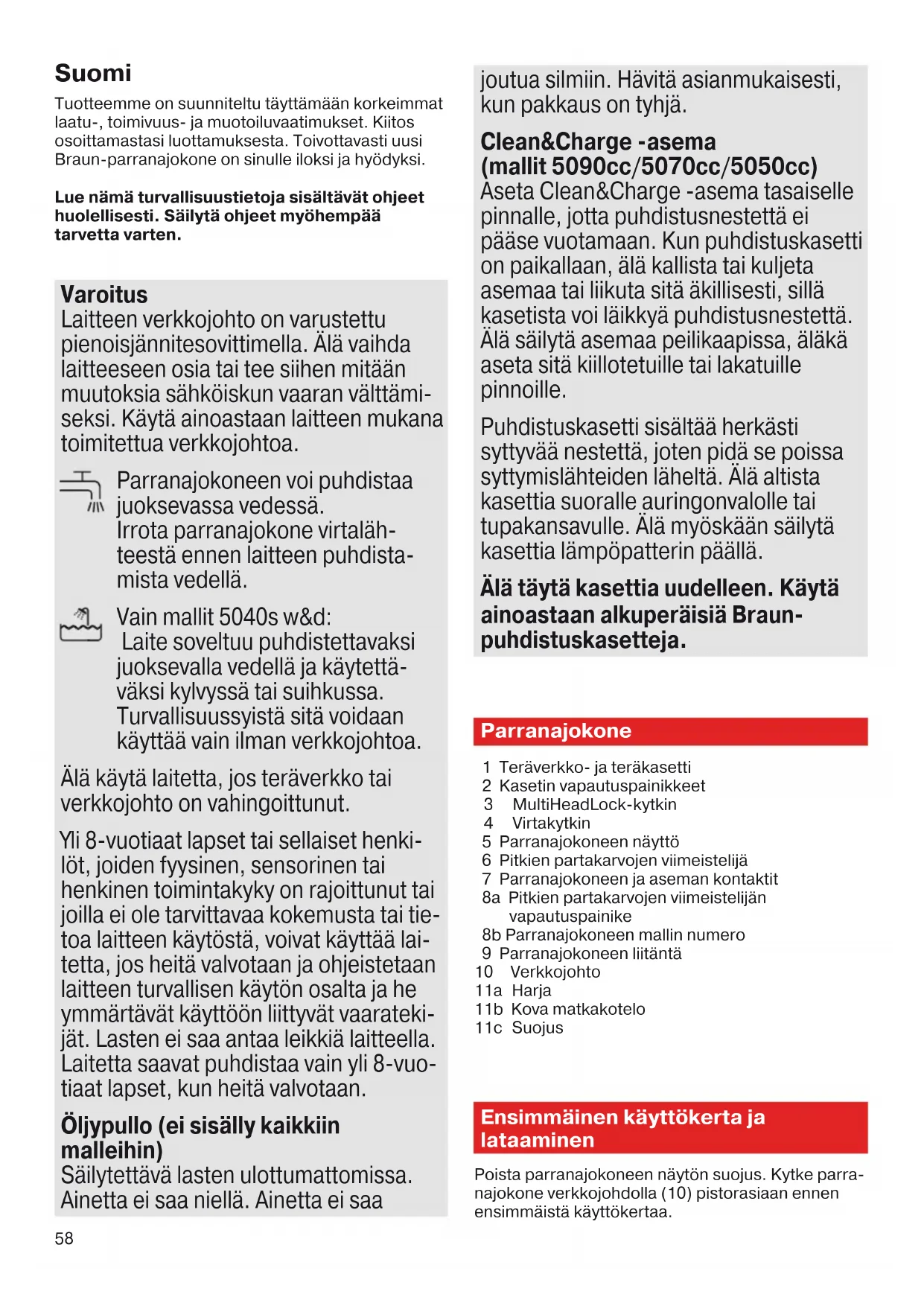

Tuotteemme on suunniteltu täyttämään korkeimmat

laatu-, toimivuus- ja muotoiluvaatimukset. Kiitos

osoittamastasi luottamuksesta. Toivottavasti uusi

Braun-parranajokone on sinulle iloksi ja hyödyksi.

Lue nämä turvallisuustietoja sisältävät ohjeet

huolellisesti. Säilytä ohjeet myöhempää

Laitteen verkkojohto on varustettu

pienoisjännitesovittimella. Älä vaihda

laitteeseen osia tai tee siihen mitään

muutoksia sähköiskun vaaran välttämi-

seksi. Käytä ainoastaan laitteen mukana

toimitettua verkkojohtoa.

Parranajokoneen voi puhdistaa

juoksevassa vedessä.

Irrota parranajokone virtaläh-

teestä ennen laitteen puhdista-

Vain mallit 5040s w&d:

Laite soveltuu puhdistettavaksi

juoksevalla vedellä ja käytettä-

väksi kylvyssä tai suihkussa.

Turvallisuussyistä sitä voidaan

käyttää vain ilman verkkojohtoa.

Älä käytä laitetta, jos teräverkko tai

verkkojohto on vahingoittunut.

Yli 8-vuotiaat lapset tai sellaiset henki-

löt, joiden fyysinen, sensorinen tai

henkinen toimintakyky on rajoittunut tai

joilla ei ole tarvittavaa kokemusta tai tie-

toa laitteen käytöstä, voivat käyttää lai-

tetta, jos heitä valvotaan ja ohjeistetaan

laitteen turvallisen käytön osalta ja he

ymmärtävät käyttöön liittyvät vaarateki-

jät. Lasten ei saa antaa leikkiä laitteella.

Laitetta saavat puhdistaa vain yli 8-vuo-

tiaat lapset, kun heitä valvotaan.

Öljypullo (ei sisälly kaikkiin

Säilytettävä lasten ulottumattomissa.

Ainetta ei saa niellä. Ainetta ei saa

joutua silmiin. Hävitä asianmukaisesti,

kun pakkaus on tyhjä.

(mallit 5090cc/5070cc/5050cc)

Aseta Clean&Charge -asema tasaiselle

pinnalle, jotta puhdistusnestettä ei

pääse vuotamaan. Kun puhdistuskasetti

on paikallaan, älä kallista tai kuljeta

asemaa tai liikuta sitä äkillisesti, sillä

kasetista voi läikkyä puhdistusnestettä.

Älä säilytä asemaa peilikaapissa, äläkä

aseta sitä kiillotetuille tai lakatuille

Puhdistuskasetti sisältää herkästi

syttyvää nestettä, joten pidä se poissa

syttymislähteiden läheltä. Älä altista

kasettia suoralle auringonvalolle tai

tupakansavulle. Älä myöskään säilytä

kasettia lämpöpatterin päällä.

Älä täytä kasettia uudelleen. Käytä

ainoastaan alkuperäisiä Braun-

1 Teräverkko- ja teräkasetti

2 Kasetin vapautuspainikkeet

3 MultiHeadLock-kytkin

5 Parranajokoneen näyttö

6 Pitkien partakarvojen viimeistelijä

7 Parranajokoneen ja aseman kontaktit

8a Pitkien partakarvojen viimeistelijän

8b Parranajokoneen mallin numero

9 Parranajokoneen liitäntä

Ensimmäinen käyttökerta ja

Poista parranajokoneen näytön suojus. Kytke parra-

najokone verkkojohdolla (10) pistorasiaan ennen

ensimmäistä käyttökertaa.

97144167_5090cc_MN_S6-76.indd 58 11.09.14 08:1259

Lataaminen ja käytön perusteet

• Täydellä akulla parranajokonetta voi käyttää

johdottomasti jopa 45 minuuttia. Aika voi vaihdella

parrankasvun ja ympäristön lämpötilan mukaan.

• Latauksen kannalta suositeltu lämpötila on 5–35 °C.

Akku ei ehkä lataudu kunnolla tai ollenkaan erittäin

kylmissä tai kuumissa olosuhteissa. Säilytyksen

ja parranajon kannalta suositeltu lämpötila on

• Älä säilytä laitetta pitkään yli 50 °C:een lämpötilassa.

• Kun parranajokone kytketään virtalähteeseen,

näytön päälle meneminen voi kestää muutamia

Parranajokoneen näyttö

Parranajokoneen näytöllä (5) esitetään akun

Latauksen aikana: Akkukuvake vilkkuu. (5090cc:

Vastaava akkukuvake vilkkuu.)

Akku on täysi (parranajokone on kytketty

virtalähteeseen): Akkukuvake syttyy muutamaksi

sekunniksi. (5090cc: Kaikki akkukuvakkeet syttyvät

muutamaksi sekunniksi.)

punaisena, kun akun varaus-

taso on matala. Yleensä lataus riittää parranajon

loppuun asti. Kun parranajokone kytketään pois

päältä, piippaus muistuttaa akun matalasta

(vain malleissa 5090cc/5070cc/5050cc)

Merkkivalo syttyy, kun

parranajokone on puhdistet-

tava Clean&Charge -asemassa.

Lukituskuvake syttyy, kun parranajokone on lukittu

tahattoman käynnistymisen välttämiseksi (esim.

matkalaukussa kuljetusta varten).

Parranajokoneen käyttäminen (kuva A)

Käynnistä laite painamalla virtakytkintä (4).

Vinkkejä täydelliseen parranajoon

Parhaan tulokset saavuttamiseksi Braun suosittelee,

että noudatat seuraavaa kolmea ohjetta:

1. Aja parta aina ennen kasvojen pesua.

2. Pidä parranajokonetta aina oikeassa (90 asteen)

kulmassa ihoon nähden.

3. Venytä ihoa ja aja parta karvojen kasvusuuntaa

MultiHeadLock-kytkin (ajopään lukitus)

Kun haluat ajella karvoja hankalilta alueilta (esim.

nenän alta), työnnä MultiHeadLock-kytkin (3) alas

ajopään lukitsemiseksi. Ajopään voi lukita viiteen

asentoon. Voit vaihtaa ajopään asentoa liikuttamalla

sitä eteen- tai taaksepäin peukalon ja etusormen

avulla. Ajopää napsahtaa automaattisesti seuraavaan

Mallit 5090cc/5070cc/5050cc: Ajopään lukitus on

vapautettava ennen kuin parranajokone asetetaan

Clean&Charge -asemaan automaattista puhdistusta

Pitkien partakarvojen viimeistelijä

Trimmaa pulisongit, viikset tai parta painamalla

vapautuspainiketta (8a) ja työntämällä pitkien parta-

karvojen viimeistelijää (6) ylöspäin.

Verkkovirtakäyttö (vain malleissa 5090cc/5070cc/

Jos parranajokoneesta on loppunut virta (akut ovat

tyhjentyneet), voit käyttää laitetta myös kytkemällä

verkkojohdon pistorasiaan.

• Lukituksen asettaminen: Parranajokone lukkiutuu,

kun painat virtakytkintä (4) kolmen sekunnin ajan.

Kun lukitus menee päälle, parranajokoneesta

kuuluu piippausääni ja näytölle ilmestyy lukitusku-

vake. Tämän jälkeen näyttö sammuu.

• Lukituksen poistaminen: Parranajokoneen lukitus

menee pois päältä, kun painat virtakytkintä (4)

kolmen sekunnin ajan.

Parranajokoneen manuaalinen

puhdistus (kuva B/C)

Puhdistus juoksevan veden alla

• Irrota parranajokoneesta virtajohto ja kytke siihen

virta. Huuhtele ajopää kuumalla juoksevalla

vedellä, kunnes kaikki jäämät on puhdistettu.

Voit käyttää nestemäistä saippuaa, joka ei sisällä

hankaavia aineosia. Huuhtele kaikki vaahto pois ja

anna parranajokoneen olla käynnissä muutaman

• Katkaise seuraavaksi parranajokoneesta virta,

poista teräverkko- ja teräkasetti (1) painamalla

vapautuspainikkeita (2) ja anna osien kuivua.

• Jos puhdistat parranajokoneen säännöllisesti

vedellä, voitele teräverkko- ja teräkasetti kerran

viikossa pisaralla koneöljyä.

Vain malli 9040s w&d: Parranajokone pitää

puhdistaa joka kerta partavaahdon käytön jälkeen.

• Sammuta parranajokoneesta virta. Poista

teräverkko- ja teräkasetti (1) ja kopauta kasettia

kevyesti tasaista pintaa vasten. Puhdista

kääntyvän ajopään sisäosat harjalla. Älä puhdista

harjalla kasettia, sillä kasetti voi vahingoittua!

vain malleissa 5090cc/5070cc/5050cc

Clean&Charge -asema on kehitetty Braun-

parranajokoneiden puhdistusta, latausta, voitelua ja

säilyttämistä varten.

13 Vapautuspainike kasetin vaihtoa varten

14 Aseman ja parranajokoneen väliset kontaktit

15a Tilan merkkivalo

16 Käynnistyspainike

Clean&Charge -aseman käyttöönotto (kuva D)

• Poista Clean&Charge -aseman näytön suojamuovi.

• Yhdistä verkkojohto (10) aseman liitäntään (12) ja

• Irrota kotelo painamalla vapautuspainiketta (13)

• Pidä puhdistuskasetti (17) tasaisella pinnalla

• Irrota kasetin kansi varovaisesti.

• Työnnä kasetti asemaan sen takaosasta siten, että

kasetti lukkiutuu paikalleen.

• Sulje kotelo hitaasti työntämällä sitä alaspäin, kun-

nes se lukkiutuu paikalleen.

Parranajokoneen lataaminen Clean&Charge

Aseta ajopää puhdistusasemaan.

Tärkeää: Parranajokoneen tulee olla kuiva, eikä

siinä saa olla vaahtoa tai saippuajäämiä!

Parranajokoneen takana olevien kontaktien (7) tulee

olla kohdakkain aseman kontaktien (14) kanssa.

Työnnä parranajokone oikeaan asentoon.

Piippaus vahvistaa, että parranajokone on asetettu

oikein. Lataus käynnistyy automaattisesti.

Malli 5090cc: Clean&Charge -asema analysoi par-

ranajokoneen puhtaustason. Puhdistuksen tila näkyy

Clean&Charge -aseman näytöllä (15). Katso lisätietoja

alla olevasta kappaleesta «Puhdistusohjelmat».

Parranajokoneen puhdistaminen (kuva D)

Kun parranajokoneen näytöllä oleva puhdistuksen

merkkivalo syttyy, aseta parranajokone

Clean&Charge -asemaan ylösalaisin siten, että

koneen etuosa on näkyvissä (ajopään lukitus

vapautettuna / kontaktit kohdistettuina / siten, että

piippausääni kuuluu).

5090cc: Parranajokoneen puhtaustaso analysoidaan,

ja yhden puhdistusohjelman merkkivalo syttyy.

5070cc/5050cc: Mallissa on yksi vakio puhdistu-

Automaattisen puhdistuksen käynnistäminen

Aloita automaattinen puhdistus painamalla käyn-

nistyspainiketta (16). Jos tilan merkkivalo (15a) ei

syty (Clean&Charge -asema menee valmiustilaan noin

10 minuutin kuluttua), paina käynnistyspainiketta

kahdesti. Muussa tapauksessa puhdistus ei käynnisty.

Suosittelemme, että parranajokone puhdistetaan

jokaisen käyttökerran jälkeen parhaan ajotuloksen

Jokainen puhdistusohjelma koostuu useista sykleistä,

joissa ajopää huuhdellaan puhdistusnesteellä.

Clean&Charge -mallista ja valitusta ohjelmasta

riippuen puhdistus voi kestää jopa 3 minuuttia.

Tänä aikana merkkivalo vilkkuu. Jätä parranajokone

asemaan kuivumaan. Jäljelle jääneen kosteuden

haihtuminen voi viedä useita tunteja ympäristöstä

riippuen. Kuivuttuaan parranajokone on jälleen

Kun puhdistus- ja lataustoimenpiteet on suoritettu,

merkkivalot sammuvat.

Parranajokoneen irrottaminen Clean&Charge

Pidä kiinni Clean&Charge -asemasta yhdellä kädellä

ja kallista parranajokonetta toisella kädellä hieman

Puhdistuskasetti / vaihtaminen (kuva F)

Kun merkkivalo palaa

punaisena, kasetissa oleva

puhdistusneste riittää vielä noin kolme puhdistus-

sykliin. Kun merkkivalo vilkkuu punaisena, kasetti

tulee vaihtaa. Kasetti tulee vaihtaa noin 4 viikon

välein (päivittäisessä käytössä).

Kun olet avannut kotelon painamalla vapautus-

painiketta (13), odota muutama sekunti ennen

kuin poistat käytetyn kasetin, jotta kasetista ei tipu

nestettä. Sulje käytetty kasetti uuden kasetin

kannella ennen sen hävittämistä. Käytetty kasetti

sisältää likaista puhdistusnestettä.

Kasetin puhdistusneste sisältää denaturoitua etanolia

(katso tiedot kasetista), joka haihtuu luonnostaan

hitaasti kasetin avaamisen jälkeen. Jos laitetta ei

käytetä päivittäin, kasetti on vaihdettava noin

kahdeksan viikon välein ihanteellisen hygienian

97144167_5090cc_MN_S6-76.indd 60 11.09.14 08:1261

Puhdistuskasetti sisältää myös voiteluaineita,

jotka voivat jättää jälkiä teräverkon kehykseen ja

Clean&Charge -aseman puhdistuskammioon.

Jäljet voi kuitenkin poistaa helposti kostealla liinalla

Braun suosittelee, että parranajokoneen teräverkko-

ja teräkasetti vaihdetaan 18 kuukauden välein, jotta

parranajokoneen suorituskyky säilyy ihanteellisena.

Saatavana jälleenmyyjiltä tai Braun-huoltoliikkeistä:

• Teräverkko- ja teräkasetti: 52S/52B

• Clean&Charge -aseman puhdistuskasetti: CCR

• Puhdistusspray Braun-parranajokoneille

Ympäristönsuojeluun liittyviä seikkoja

Tuote sisältää pattereita ja/tai kierrätettävää

sähköjätettä. Suojellaksesi ympäristöä älä

hävitä talousjätteen mukana, vaan vie

maassasi oleviin sähköjätteen keräyspisteisiin.

Puhdistuskasetti voidaan hävittää tavallisen

kotitalousjätteen mukana.

Tietoja voidaan muuttaa ilman ennakkoilmoitusta.

Katso sähkömääräyksiä koskevat tiedot

97144167_5090cc_MN_S6-76.indd 61 11.09.14 08:1262

Ongelma Mahdollinen syy Ratkaisu

PARRANAJOKONE Ajopää haisee

1. Ajopää puhdistetaan vedellä.

2. Puhdistuskasettia käytetään

1. Käytä ajopään puhdistukseen kuumaa vettä ja

silloin tällöin nestemäistä saippuaa (joka ei sisällä

hankaavia ainesosia). Poista teräverkko- ja

teräkasetti ja anna osien kuivua.

2. Vaihda puhdistuskasetti vähintään 8 viikon välein.

Akun suorituskyky on

1. Teräverkko ja terä ovat

kuluneet ja niiden käyttö

vaatii entistä enemmän virtaa

jokaisella käyttökerralla.

2. Ajopää puhdistetaan

säännöllisesti vedellä, mutta

1. Vaihda teräverkko- ja teräkasetti.

2. Jos parranajokone puhdistetaan säännöllisesti

vedellä, lisää pisara koneöljyä teräverkon päälle

1. Teräverkko ja terä ovat

2. Ajojärjestelmä on

1. Vaihda teräverkko- ja teräkasetti.

2. Aseta teräverkko- ja teräkasetti kuumaan veteen,

jossa on hieman käsitiskiainetta. Huuhtele kasetti

kunnolla ja kopauta sitä muutaman kerran.

Kun kasetti on kuivunut, lisää pisara koneöljyä

Näytöllä esitetty akun

Teräverkko ja terä ovat kuluneet

ja niiden käyttö vaatii entistä

enemmän virtaa jokaisella

– Vaihda teräverkko- ja teräkasetti.

– Öljyä järjestelmä säännöllisesti etenkin silloin,

kun ajopää puhdistetaan ainoastaan vedellä.

Ajopää on kostea. 1. Kuivumisaika automaattisen

puhdistuksen jälkeen oli liian

2. Clean&Charge -aseman

poistoputki on tukkeutunut.

1. Puhdista parranajokone välittömästi käytön

jälkeen, jotta sille jää aikaa kuivua.

2. Puhdista poistoputki hammastikulla.

CLEAN&CHARGE -ASEMA Puhdistustoiminto

käynnistyspainiketta

1. Parranajokonetta ei

ole asetettu kunnolla

Clean&Charge -asemaan.

2. Puhdistuskasetissa ei ole

riittävästi puhdistusnestettä

(näyttö vilkkuu punaisena).

1. Aseta parranajokone Clean&Charge -asemaan ja

työnnä se aseman takaosaan asti (parranajo-

koneen kontaktien tulee olla kohdakkain aseman

2. Aseta uusi puhdistuskasetti paikalleen. Paina

käynnistyspainiketta uudelleen.

poistoputki on tukkeutunut.

– Puhdista poistoputki hammastikulla.

– Pyyhi astia puhtaaksi säännöllisesti.

Tälle tuotteelle myönnämme 2 vuoden takuun ostopäivästä lukien Suomessa voimassa olevien alan

takuuehtojen TE90 mukaan. Takuuaikana korvataan veloituksetta kaikki viat, jotka aiheutuvat materiaaliviasta

tai valmistusvirheestä. Korvaus tapahtuu harkintamme mukaan korjaamalla, vaihtamalla viallinen osa tai

vaihtamalla koko laite uuteen. Takuu on voimassa kaikkialla maailmassa sillä edellytyksellä, että laitetta

myydään ko. maassa Braunin tai virallisen maahantuojan toimesta.

Takuun piiriin eivät kuulu viat, jotka johtuvat virheellisestä käytöstä tai normaalista kulumisesta (esim.

teräverkko tai leikkuuterä). Takuu ei myöskään kata sellaisia vikoja, jotka eivät merkittävästi vaikuta laitteen

arvoon tai toimintaan. Takuun voimassaolo lakkaa, jos laitetta korjataan muualla kuin valtuutetussa Braun-

huoltoliikkeessä tai jos laitteessa käytetään muita kuin alkuperäisiä varaosia.

Yksilöity ostokuitti riittää takuun voimassaolon osoittamiseksi: www.service.braun.com.

Lisätietoa takuuseen liittyvistä asioista saa asiakaspalvelukeskuksestamme numerosta 020-377 877.

97144167_5090cc_MN_S6-76.indd 62 11.09.14 08:1263

huvuddelarnas nummer, så glömmer du det inte.

FI Merkitse suositeltu vaihtopäivämäärä muistiin (18 kuukauden

kuluttua nykyhetkestä) osanumeron alle.

TR Lütfen önerilen değiştirme tarihini parça numaralarının
