Tipo de produto	Moldura digital para fotos
Marca	Braun
Modelo	DigiFrame 1585
Tamanho da tela	38 cm (15 polegadas)
Resolução da tela	1024 x 768 pixels
Formato da tela	4:3
Contraste	500:1
Luminosidade	350 cd/m²
Ângulo de visão	60° (esquerda/direita/vertical/horizontal)
Dimensões (L x A x P)	366 x 292 x 32 mm
Peso	1660 g
Alimentação	Adaptador de corrente 100-240V, saída DC 12V/1.5A
Formatos de foto suportados	JPEG
Formatos de áudio suportados	MP3, WMA
Formatos de vídeo suportados	MPEG1, MPEG2, MPEG4, M-JPEG, AVI
Cartões de memória suportados	SD, SDHC, MMC, MS
Conectividade	USB 2.0 (host), Mini USB (PC)
Memória interna	Sim (flash integrada)
Alto-falantes integrados	2 x 2W
Controle remoto	Sim (pilha CR2025 incluída)
Funções principais	Apresentação de slides com música, modo foto, modo música, modo vídeo, calendário, relógio, timer, zoom, rotação, copiar/excluir arquivos
Manutenção e limpeza	Use um pano macio não abrasivo, umedecido com uma solução de limpeza para lentes
Segurança	Uso interno apenas, não expor à umidade, não abrir o gabinete
Peças de reposição	Pilha CR2025 para controle remoto

Perguntas frequentes - DigiFrame 1585 BRAUN

Como inserir ou substituir a pilha do controle remoto?

Remova o compartimento da pilha pressionando a superfície estriada. Insira uma pilha botão CR2025 de lítio com o polo + voltado para você e recoloca o compartimento.

Quais formatos de arquivo são suportados pela moldura?

A moldura suporta os seguintes formatos: foto JPEG, áudio MP3 e WMA, vídeo MPEG1, MPEG2, MPEG4, M-JPEG e AVI.

Como iniciar uma apresentação de slides com música de fundo?

Insira um cartão de memória ou dispositivo USB contendo fotos e arquivos de música. A apresentação de slides com música de fundo inicia automaticamente. Caso contrário, acesse o menu > selecione o cartão > pressione OK para iniciar a apresentação.

Posso conectar a moldura a um PC para transferir arquivos?

Sim, conecte a moldura a um PC via o cabo Mini USB (opcional). Ligue a moldura, ela será reconhecida automaticamente. Em seguida, use o explorador para copiar/excluir arquivos. Nunca desconecte durante a transferência.

O que fazer se a tela estiver muito clara ou muito escura?

Acesse o menu Configurações > Exibição e ajuste o contraste e a claridade entre 00 e 40 usando as teclas ▲▼.

O controle remoto não funciona, o que devo verificar?

Verifique se a pilha CR2025 está bem inserida e suficientemente carregada. Substitua-a se necessário. Certifique-se de que nenhum obstáculo bloqueia o sinal entre o controle remoto e a moldura.

Como ajustar a hora e a data na moldura?

No menu Configurações, selecione Ajuste de hora/data. Use ▲▼ para escolher ano, mês, dia, horas, minutos, segundos e ◄► para ajustar. Confirme com OK.

A moldura não exibe minhas fotos, o que fazer?

Verifique se o cartão de memória ou o pendrive está corretamente inserido. Certifique-se de que os arquivos estão no formato JPEG e que a memória não está vazia. Tente reiniciar a moldura.

Posso pendurar a moldura na parede?

Sim, a moldura pode ser instalada horizontal ou verticalmente. Use a alça fornecida para fixá-la firmemente e pendure na parede conforme as instruções.

Como limpar a tela LCD?

Desligue o aparelho. Use um pano macio não abrasivo (como um pano para lentes) levemente umedecido com uma solução de limpeza. Limpe delicadamente a tela sem pressionar.

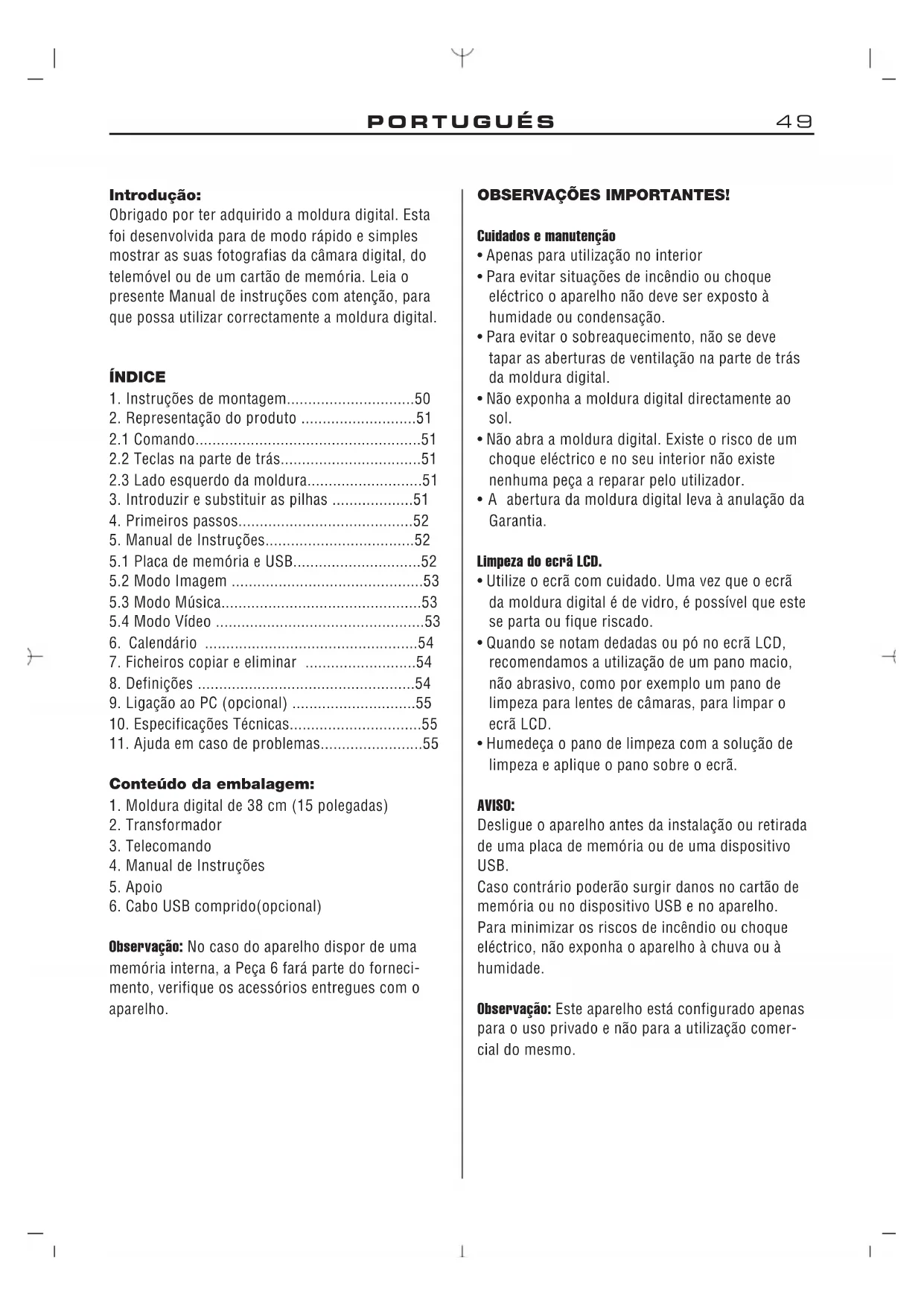

MANUAL DE UTILIZADOR DigiFrame 1585 BRAUN

Este símbolo no produto ou no manual de instruções significa que os seus equipamentos elétricos e eletrónicos devem ser eliminados no final da sua vida útil separadamente do lixo doméstico. Existem sistemas de recolha seletiva para reciclagem na UE. Para mais informações, entre em contato com as autoridades locais ou com o revendedor onde adquiriu o produto.

Obrigado por ter adquirido a moldura digital. Esta foi desenvolvida para mostrar de modo rápido e simples as suas fotografias da câmera digital, do telemóvel ou de um cartão de memória. Leia o presente Manual de instruções com atenção, para que possa utilizar corretamente a moldura digital.

ÍNDICE

1. Instruções de montagem 50
2. Representação do produto 51 2.1 Comando.. 51 2.2 Teclas na parte de trás. 51 2.3 Lado esquerdo da moldura. 51
3. Introduzir e substituir as pilhas 51
4. Primeiros passos 52
5. Manual de Instruções 52 5.1 Placa de memória e USB. 52 5.2 Modo Imagem 53 5.3 Modo Música 53 5.4 Modo Vídeo 53
6. Calendário 54
7. Ficheiros copiar e eliminar 54 8. Definições 54
8. Ligação ao PC (opcional) 55
9. Especificações Técnicas 55
10. Ajuda em caso de problemas 55

Conteúdo da embalagem:

1. Moldura digital de 38 cm (15 polegadas)
2. Transformador
3. Telecomando
4. Manual de Instruções
5. Apoio
6. Cabo USB comprido (opcional)

Observação: No caso de o aparelho dispor de uma memória interna, a Peça 6 fará parte do fornecimento. Verifique os acessórios entregues com o aparelho.

OBSERVAÇÕES IMPORTANTES!

Cuidados e manutenção

• Apenas para utilização no interior
• Para evitar situações de incêndio ou choque elétrico, o aparelho não deve ser exposto à humidade ou condensação.
• Para evitar o sobreaquecimento, não se devem tapar as aberturas de ventilação na parte de trás da moldura digital.
• Não exponha a moldura digital diretamente ao sol.
• Não abra a moldura digital. Existe o risco de choque elétrico e no seu interior não existem peças que possam ser reparadas ou utilizadas.
• A abertura da moldura digital leva à anulação da garantia.

Limpeza do ecrã LCD.

• Utilize o ecrã com cuidado. Uma vez que o ecrã da moldura digital é de vidro, é possível que este se parta ou fique riscado.
• Quando se notam dedadas ou pó no ecrã LCD, recomendamos a utilização de um pano macio, não abrasivo, como por exemplo um pano de limpeza para lentes de câmaras, para limpar o ecrã LCD.
• Humedeça o pano de limpeza com a solução de limpeza e aplique o pano sobre o ecrã.

AVISO:

Desligue o aparelho antes da instalação ou retirada de uma placa de memória ou de um dispositivo USB.

Caso contrário poderão surgir danos no cartão de memória ou no dispositivo USB e no aparelho.

Para minimizar os riscos de incêndio ou choque elétrico, não exponha o aparelho à chuva ou à humidade.

Observação: Este aparelho está configurado apenas para o uso privado e não para a utilização comercial do mesmo.

Funções:

1. Formatos de Imagens suportados: JPEG
2. Formatos de áudio suportados: Mp3 e WMA
3. Formatos de vídeo suportados: MPEG1, MPEG2, MPEG4, M-JPEG e AVI
4. Cartões de memória suportados: SD/SDHC/MMC/MS.
5. Ligação USB: Mini-USB e USB 2.0
6. A memória Flash integrada possibilita guardar de imagens
7. A memória integrada para o apoio de uma ligação ao PC e a gravação de ficheiros (Opcional), ver informações na embalagem.
8. Apresentação de slides automática ao introduzir um cartão de memória
9. Imagens e música: Apresentação de imagens com música de fundo
10. Apresentação de imagens no modo Imagens pré-visualizadas
11. Relógio e calendário integrados com janela para apresentação de slides, ligar/desligar temporizados
12. Funções no modo Mostrar imagens: Apresentação de slides, pré-visualização de imagens, zoom, rotação.
13. Velocidade ajustável da apresentação de slides e de efeitos diferentes de transição entre imagens.
14. Luminosidade, contraste, saturação e tonalidade ajustáveis
15. Copiar ficheiros nas memórias internas e eliminar ficheiros nos cartões de memória e nas memórias internas.
16. Altifalantes estéreo integrados (2x2W) e ligação para auscultadores
17. Posicionamento variável (vertical e horizontal), a moldura digital pode ser pendurada na parede.
18. Idioma para o menu do ecrã: Inglês, Alemão e outros idiomas selecionáveis

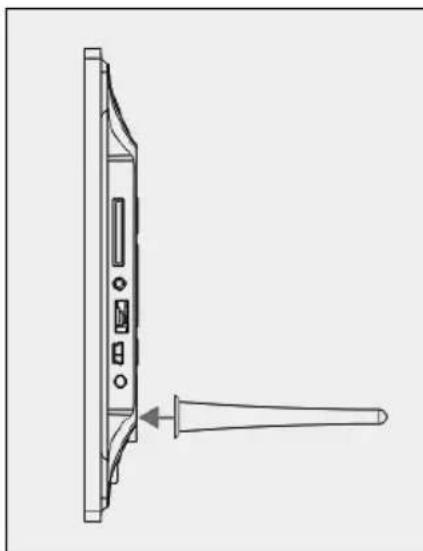

1. Instruções de montagem

Fixe o apoio na ranhura da moldura digital e rode o apoio no sentido dos ponteiros do relógio, fixando-o. Assegure-se previamente de que o apoio está fixo e,

em seguida, coloque o aparelho sobre uma base fixa e estável. Tenha em atenção a figura abaixo.

2. Representação do produto

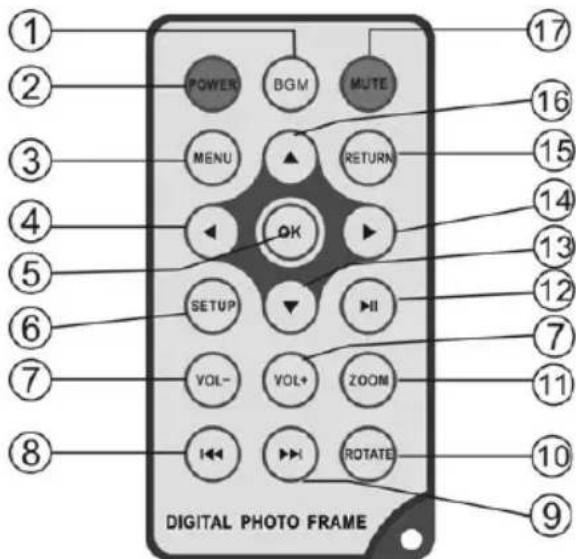

2.1 Telecomando

1 BGM - Apresentação de slides com música de fundo. 2 POWER: Interruptor ligar/desligar. 3 MENU: Menu para Copiar, Apagar, Girar, Zoom. 4 ◀ Tecla de seleção de funções, seta para a esquerda. 5 OK: Para confirmar ou alterar a função Parar/Reproduzir no modo Música. 6 SETUP: Diretamente para as definições. 7 VOL +/-: Volume mais alto/baixo. 8 Para o ficheiro de música ou de vídeo anterior. 9 ▶▶ Para o ficheiro de música ou de vídeo seguinte. 10 RODAR (ROTATE): No sentido dos ponteiros do relógio em passos de 90°, no modo Imagem parada, cada vez que se pressiona. 11 ZOOM: Aumento de até 5 vezes. No modo Imagem parada em imagem simples. 12 Ao pressionar, inicia-se a reprodução quando esta está parada ou em pausa; ao pressionar, acontece a pausa durante a reprodução. 13 Tecla de seleção de funções, seta para baixo. 14 ▶ Tecla de seleção de funções, seta para a direita.

15 RETORNA: Para voltar para o nível de definições superior. 16 ▲ Tecla de seleção de funções, seta para cima. 17 SILENCIO (MUTE): Pressione a tecla Silêncio (Mute) para regular a reprodução do som transitoriamente em volume baixo.

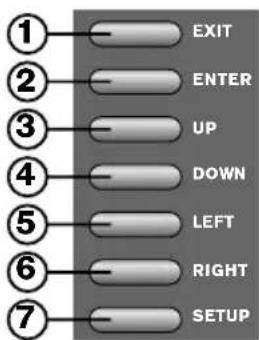

2.2 Teclas na parte de trás

1. Exit 2. Reprodução/Pausa/OK, ENTER longo: Ligar/Desligar 3. Anterior/Alto 4. Próximo/Desce 5. Esquerda, Mais baixo (Música/Vídeo) 6. Direita, Mais alto (Música/Vídeo) 7. Set Up

2.3 Lado esquerdo da moldura

1. Cartão de memória SD/MMC/MS
2. Conector - auscultadores
3. MINI-USB
4. USB 2.0
5. ALIMENTAÇÃO

3. Introduzir e substituir as pilhas

Com a parte de cima do comando voltada para baixo, pressione a área ranhurada do suporte da pilha e puxe o mesmo para si para retirar o suporte. Coloque uma pilha plana de lítio CR2025 no suporte da pilha com o polo positivo (lado com “+”) voltado para si. Volte a introduzir o suporte.

4. Primeiros passos

3.1. Abra os braços no lado anterior da moldura de imagem digital o máximo possível para fora, a fim de se obter uma estabilidade máxima. Depois insira uma extremidade do adaptador de corrente alterna juntamente fornecido numa tomada elétrica standard de corrente alternada 110-240V e a outra extremidade no lado errado da moldura.

4.2. Remova a película de proteção que cobre o ecrã LCD.

4.3. Remova o isolamento de plástico da pilha do compartimento da pilha e certifique-se de que se encontra uma pilha no telecomando. Se necessitar de uma pilha nova, consulte por favor o capítulo "Colocar & substituir pilha".

4.4. Ligue o aparelho, premindo para isso o botão "Power" no telecomando ou ENTER longo na parte da frente do aparelho.

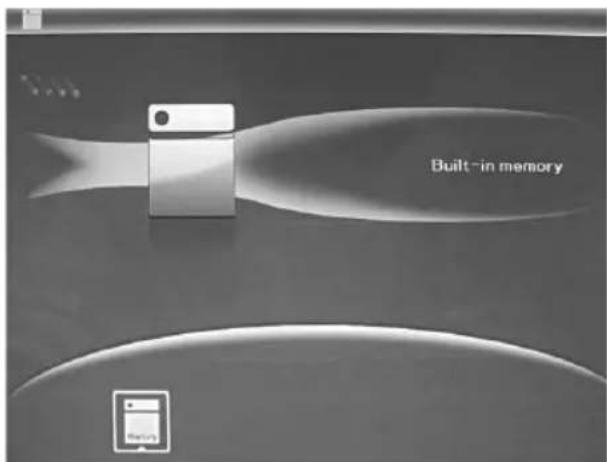

5. Manual de instruções

Após ter ligado o aparelho, aparece o ecrã inicial. Prima RETURN, para ir parar à janela de seleção dos cartões de memória.

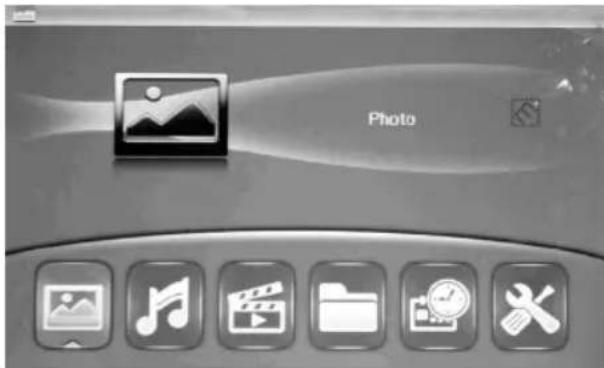

5.1 Cartões de memória e USB

Suporta SD/SDHC/MS/MMC/MS e USB 2.0. Ao se inserir um cartão de memória ou um dispositivo USB, é reproduzida automaticamente uma apresentação de diapositivos. Depois prima RETURN duas vezes, para ir parar aos menus Fotografia, Ficheiro, Calendário e Configurações. Prima OK (▶II) para confirmar.

Nota:

1. Certifique-se de que se encontram ficheiros de imagem, ficheiros de música e de vídeo compatíveis no cartão de memória ou no dispositivo USB.
2. Se existirem ficheiros de imagem e de música compatíveis no cartão ou dispositivo USB, a apresentação de diapositivos será automaticamente iniciada com música de fundo.

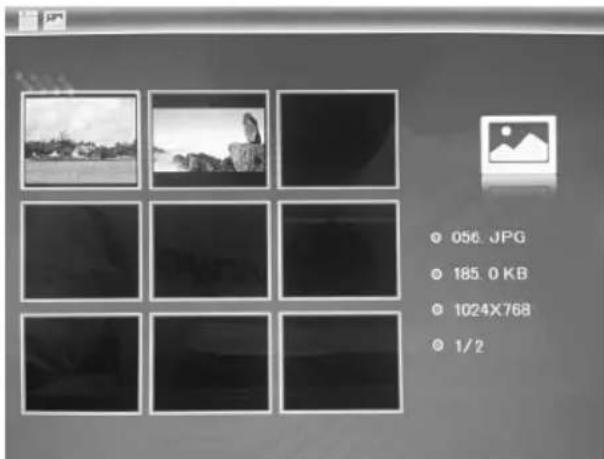

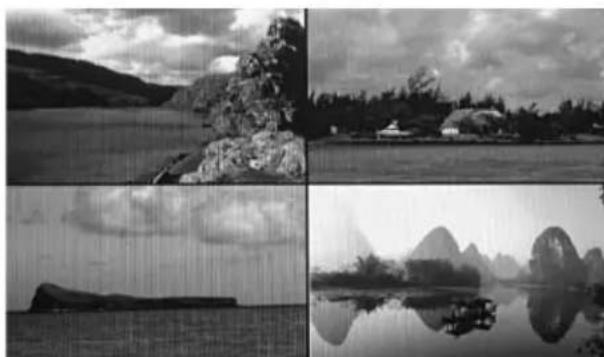

5.2 Modo de imagem

Prima RETURN, para selecionar "CARTÃO DE MEMÓRIA" no menu principal. Marque Foto e prima OK, para ir ter ao modo de 9 imagens, utilize ▲▼◀▶, para selecionar uma imagem e prima OK (▶II), para reproduzir a imagem numa janela individual.

Prima OK (▶II), para reproduzir as imagens numa apresentação de diapositivos, no modo de diapositivo. Altere o modo de apresentação da seguinte forma: Selecione CONFIGURAÇÕES, para escolher o MODO DE DIAPOSITIVO (uma janela/quatro janelas/três janelas), selecione com ▲▼. Prima OK para confirmar.

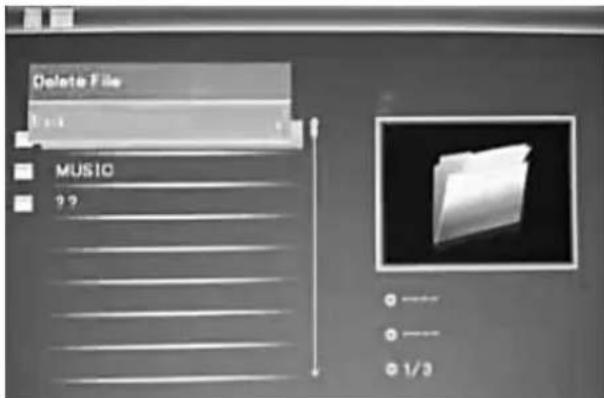

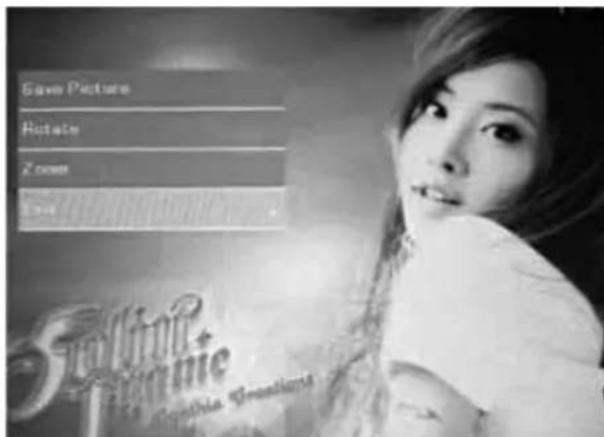

Função Copiar & Apagar

Sirva-se das setas ▲▼◀▶ no modo de 12 imagens, para selecionar a imagem que deseja copiar para a memória integrada e prima OK (▶II), para ir para o modo de imagem individual. Prima MENU, para ir para a máscara da função de copiar e prima OK para confirmar.

Sirva-se das setas ▲▼◀▶ no modo de 12 imagens, para selecionar a imagem que deseja apagar e prima MENU, para ir para a máscara da função de apagar. Depois prima OK para confirmar.

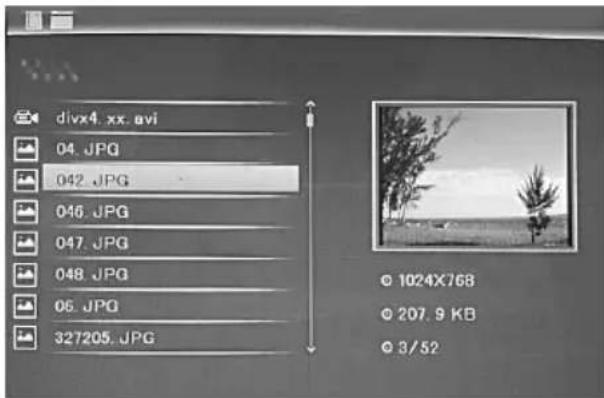

5.3. Modo de música

Prima RETURN, para selecionar "CARTÃO DE MEMÓRIA" no menu principal. Prima FICHEIRO e depois OK (▶II), para poder ter acesso à máscara dos ficheiros. Neste modo, pode percorrer todos os ficheiros contidos no cartão de memória e apagá-los da memória interna ou num dispositivo externo.

Função Copiar & Apagar

Sirva-se das setas ▲▼, para selecionar a imagem que deseja apagar, e depois prima MENU, para ir para a máscara da opção Apagar. Depois prima OK, para confirmar.

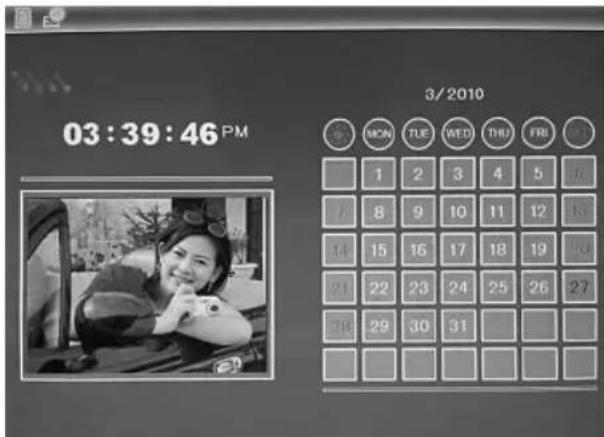

7. Calendário

Selecione Calendário no menu principal e prima OK (▶II), para ter acesso à opção. A hora é indicada no lado superior esquerdo. Por baixo da hora são apresentados automaticamente as imagens contidas no cartão de memória sob a forma de apresentação de diapositivos.

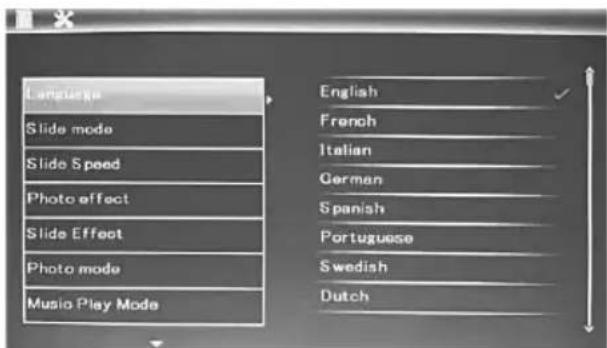

8. Configurações

Prima em CONFIGURAÇÕES no menu principal e depois em OK (▶II), para ir para a máscara da opção das configurações. Sirva-se das setas ▲▼, para selecionar o ponto que deseja configurar. Prima OK, para visualizar o submenu. Selecione com as setas ▲▼ e depois prima OK, para confirmar.

8.1 Idioma: Inglês, Francês, Italiano, Alemão, Espanhol, Holandês, Português, Sueco, Grego e outros 8.2 Imagem sequência: Sequência / Aleatório 8.3 Modo start: Diapositiva / Música / Vídeo / Imagem / Calendário 8.4 Modo de diapositivo: janela individual, duas janelas e janela tripla 8.5 Velocidade dos diapositivos: 3/5/15/30 segundos, 1/5/15/30 horas e 1 hora 8.6 Efeito da cor: cores, unicolor, sépia 8.7 Efeito do diapositivo: aleatório, divisão horizontal ligado/desligado, persiana, divisão horizontal ligado/desligado, embaciamento, atualizar proxy e modo desligado 8.8 Modo de fotografia: adaptação automática, otimizado, imagem integral 8.9 Modo de reprodução de música: repetição individual, circular, sem repetição 8.10 Modo de vídeo: original, ecrã

8.11 Visualização

Contraste: Sirva-se das setas ▲▼ para selecionar um valor compreendido entre 00 (baixo) e 40 (alto). Claridade: Sirva-se das setas ▲▼ para selecionar um valor compreendido entre 00 (baixo) e 40 (alto). Saturação: Sirva-se das setas ▲▼ para selecionar um valor compreendido entre 00 (baixo) e 40 (alto). Cor: Sirva-se das setas ▲▼ para selecionar um valor compreendido entre 00 (baixo) e 40 (alto). 8.12 Definir a data/hora: Prima OK e selecione os pontos que deseja configurar com ▲▼: ano, mês, dia, hora, minutos, segundos. Sirva-se das setas OK, ▲▶, para definir a hora e prima Guardar hora, para confirmar. 8.13 Definir o formato da hora: 12/24, prima OK, selecione com ▲▼, prima OK e depois sirva-se das setas ▲▼ para a configuração e prima OK para confirmar. 8.14 Alarme: prima OK, selecione os itens de configuração com ▲▼, da seguinte forma: estado, número, hora, minutos, modo, prima OK, use ▲▶ para aplicar, prima OK para confirmar. 8.15 Auto Power On/Off: prima OK, selecione os itens de configuração com ▲▼, da seguinte forma: hora, instantes, estado, prima OK, use ◀▶ para aplicar, prima OK para confirmar. 8.16 Configurar memória interna: prima OK, selecione Não/Sim com ▲▼. Prima OK para confirmar. 8.17 Desfazer as configurações: carregue em Sair para regressar às configurações básicas. 8.18 Sair: carregue em Sair para abandonar o menu das configurações.

9. Ligação ao PC (Opcional)

Poderá ligar o aparelho a aparelhos exteriores através de um cabo USB, e assim copiar, eliminar ou editar ficheiros.

A. Ligue a moldura digital e conecte a mesma através de um cabo USB ao seu PC com o Sistema operativo Windows 2000/XP/Vista/WIN8. B. O aparelho é detectado automaticamente e surge o símbolo Ligar, de seguida poderá copiar, eliminar e editar ficheiros entre a memória interna e os outros suportes de memória. Deverá reiniciar a moldura digital antes de concluir o procedimento de cópia/eliminação, introdução ou edição.

OBSERVAÇÃO:

Nunca desconecte a ligação USB quando estiver a transferir ou reproduzir ficheiros. Tal poderá danificar a sua moldura digital. O procedimento correto é clicar sobre o símbolo "Remover hardware com segurança" no seu computador.

10. Especificações Técnicas

• Transformador: Entrada CA 100-240V 50/60Hz Saída CC: 12V/1,5A
• Formato de imagem: JPEG
• Formato de áudio: MP3 e WMA
• Formato de vídeo: MPEG1, MPEG2, MPEG4, M-JPEG e AVI Cartões de memória: SD/SDHC/MS/MMC
• USB: USB-Host; MINI-USB (Ligação através de um cabo USB comprido)
• Parâmetros do ecrã:

Dimensões do ecrã: 38 cm, 15 Polegadas TFT

Resolução: 1024x768 Píxeis

Contraste: 500:1

Formato: 4:3

Brilho: 350 cd/m2

Ângulo de visão:

60° (esquerdo/direito/vertical/horizontal)

Temperatura de funcionamento: 0° ~ 40°

Humidade do ar: 10 - 85%

• Peso: 1660g
• Dimensões: 366 × 292 × 32 mm (L×A×P)

11. Instruções para a resolução de problemas

No caso de ter problemas com o seu aparelho, consulte as presentes instruções e também o Manual. Para mais ajuda, contacte a assistência técnica.

Sem energia:

Comando não funciona:

• Verifique se a pilha tem tensão suficiente (em condições normais a pilha pode durar vários meses). Se necessário, substitua a pilha por uma nova.

Não é possível fazer a leitura de cartões de memória ou USB:

• Verifique se os ficheiros guardados se encontram no cartão de memória ou no dispositivo USB.
• Não é possível fazer a leitura de suportes vazios.

Não é possível reproduzir o ficheiro:

• Verifique se o formato do ficheiro é suportado pelo aparelho.

• Ajuste a luminosidade ou contraste através do menu Definições.

A cor está baça ou não aparece cor:

• Altere as definições de cor e de contraste.

Sem som:

• Verifique se o volume do som está corretamente ajustado e se o leitor não está no modo Silêncio (Mute).
