MANUALE UTENTE DigiFrame 1585 BRAUN

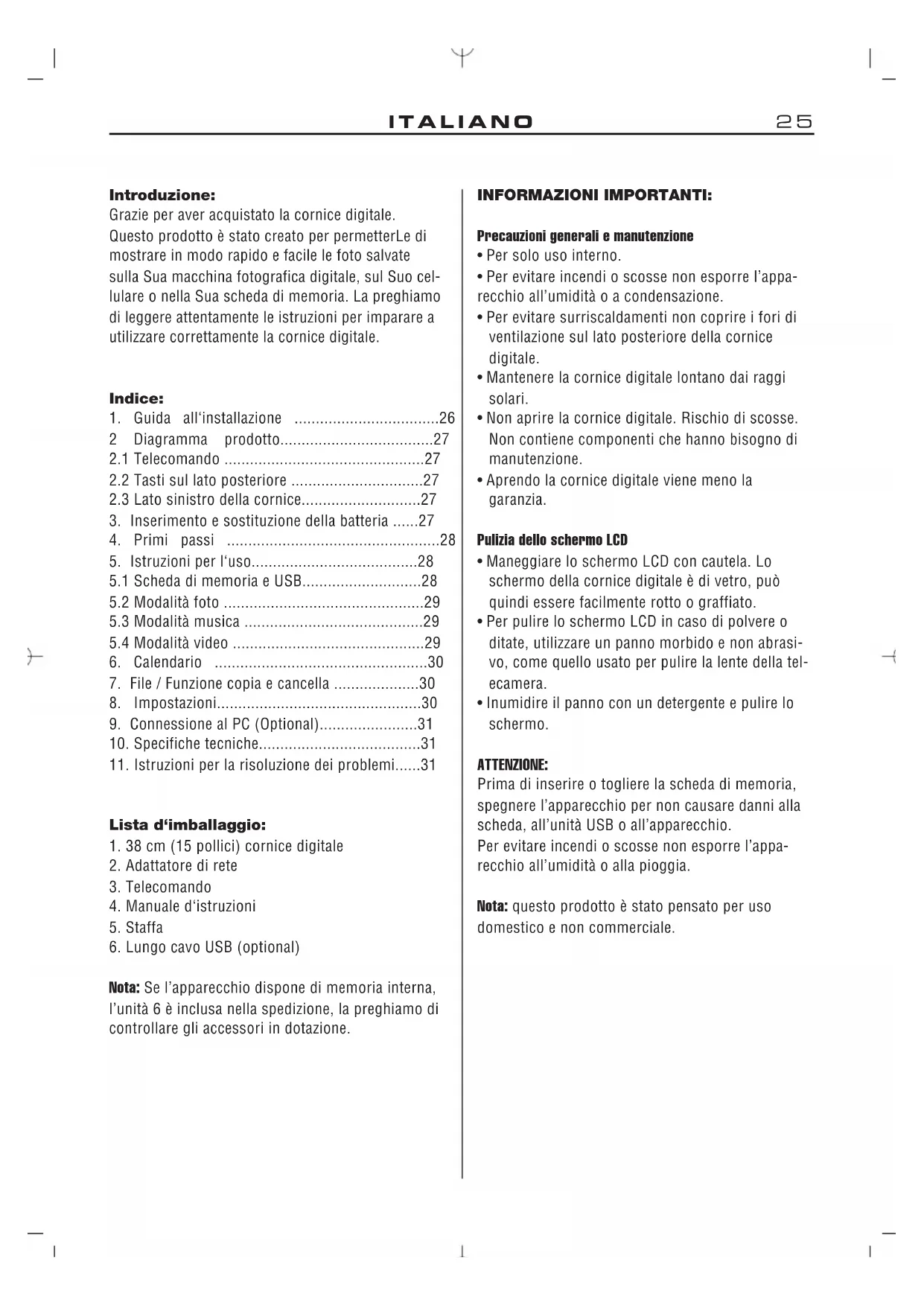

Introduzione: Grazie per aver acquistato la cornice digitale. Questo prodotto è stato creato per permetterLe di mostrare in modo rapido e facile le foto salvate sulla Sua macchina fotografica digitale, sul Suo cel- lulare o nella Sua scheda di memoria. La preghiamo di leggere attentamente le istruzioni per imparare a utilizzare correttamente la cornice digitale. Indice:

3. Inserimento e sostituzione della batteria ......27

7. File / Funzione copia e cancella ....................30

11. Istruzioni per la risoluzione dei problemi......31

Lista d‘imballaggio:

1. 38 cm (15 pollici) cornice digitale

2. Adattatore di rete

4. Manuale d‘istruzioni

Nota: Se l’apparecchio dispone di memoria interna, l’unità 6 è inclusa nella spedizione, la preghiamo di controllare gli accessori in dotazione. INFORMAZIONI IMPORTANTI: Precauzioni generali e manutenzione

• Per solo uso interno.

• Per evitare incendi o scosse non esporre l’appa- recchio all’umidità o a condensazione.

• Per evitare surriscaldamenti non coprire i fori di ventilazione sul lato posteriore della cornice digitale.

• Mantenere la cornice digitale lontano dai raggi solari.

• Non aprire la cornice digitale. Rischio di scosse. Non contiene componenti che hanno bisogno di manutenzione.

• Aprendo la cornice digitale viene meno la garanzia. Pulizia dello schermo LCD

• Maneggiare lo schermo LCD con cautela. Lo schermo della cornice digitale è di vetro, può quindi essere facilmente rotto o graffiato.

• Per pulire lo schermo LCD in caso di polvere o ditate, utilizzare un panno morbido e non abrasi- vo, come quello usato per pulire la lente della tel- ecamera.

• Inumidire il panno con un detergente e pulire lo schermo. ATTENZIONE: Prima di inserire o togliere la scheda di memoria, spegnere l’apparecchio per non causare danni alla scheda, all’unità USB o all’apparecchio. Per evitare incendi o scosse non esporre l’appa- recchio all’umidità o alla pioggia. Nota: questo prodotto è stato pensato per uso domestico e non commerciale. BN, BA_DF1580_IT.qxd 14.11.2013 19:45 Uhr Seite 1ITALIANO26 Funzioni:

1. Formati immagine supportati: JPEG

2. Formati audio supportati: Mp3 e WMA

3. Formati video supportati: MPEG1, MPEG2,

4. Schede di memoria supportate:

6. Memoria flash incorporata per salvare immagini

7. Memoria interna per il supporto dell’allaccia-

mento a PC (optional, consultare le indicazioni presenti sulla confezione).

8. Presentazione automatica con l’inserimento di

una scheda di memoria

9. Immagini e musica: presentazione immagini

con musica di sottofondo

10. Visualizzazione delle immagini in modalità

11. Ora e calendario integrati con finestra presenta-

zione, On/Off temporizzato.

12. Funzioni in modalità visualizzazione immagini:

presentazione, anteprima immagine, zoom, rotazione.

13. Velocità della presentazione regolabile e diversi

effetti di transizione dell‘immagine.

14. Luminosità, contrasto, saturazione e tono

15. Back-up dei file nella memoria interna e

cancellazione file nella scheda di memoria e nella memoria interna.

17. Posizionamento variabile (verticale e orizzonta-

le), la cornice digitale può essere appesa alla parete.

18. Lingua menu dello schermo: inglese, tedesco e

altre lingue a scelta

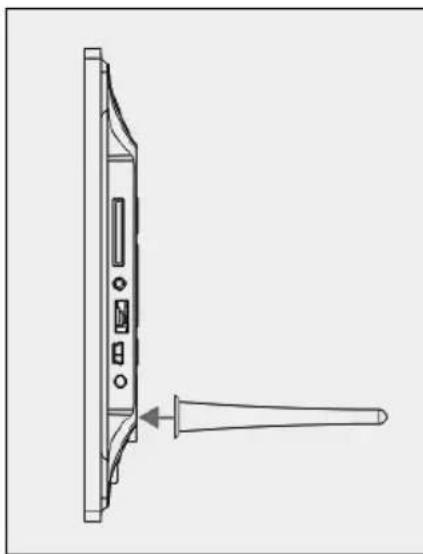

1. Guida all‘installazione

Inserire la staffa nella fessura della cornice digitale e fissarla girandola in senso orario. Assicurarsi che la staffa sia stata bloccata correttamente prima di appoggiare la cornice su una superficie solida e stabile. Vedi immagini sottostanti. BN, BA_DF1580_IT.qxd 14.11.2013 19:45 Uhr Seite 2ITALIANO 27

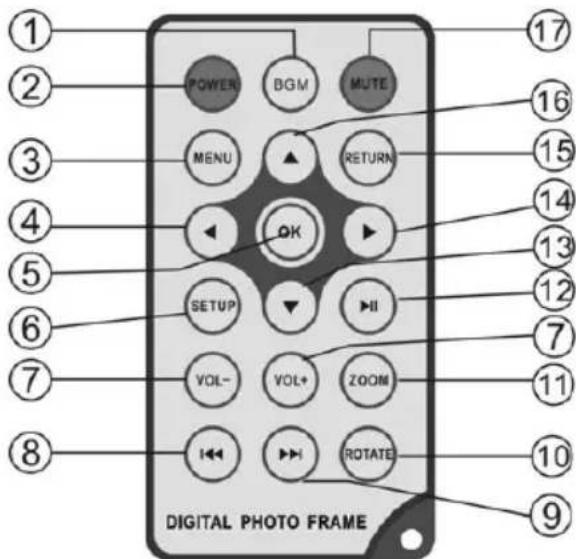

2. Diagramma prodotto

1 BGM – Presentazione con musica di sottofondo. 2 POWER: Tasto On/Off. 3 MENU: Menu per Copiare, Cancellare, Ruota- re, Zoom.

Tasto di selezione della modalità, freccia sinistra 5 OK: Per confermare o cambiare Pausa/Play nella modalità musica 6 SETUP: Direttamente alle impostazioni. 7 VOL +/-: Volume +/-. 8 l Al file musica o video precedente. 9 l Al file musica o video successivo. 10 RUOTARE (ROTATE): Ruota di 90° in senso orario ogni volta che si preme, in modalità pausa immagine 11 ZOOM: Modifica l’ingrandimento fino a 5 volte. In modalità pausa immagine 12 ll Premendolo inizia la riproduzione che era stata fermata o riprende dopo una pausa; pre- mendolo durante la riproduzione mette in pausa 13 Tasto di selezione della modalità, freccia giù 14 Tasto di selezione della modalità, freccia destra 15 RETURN: Tornare al livello impostazioni precedente

16) Tasto di selezione della modalità, freccia su

17) MUTO (MUTE): Premere il tasto Muto (Mute)

per sospendere temporaneamente la riprodu- zione musicale.

3. Inserimento e sostituzione

della batteria Posizionare la parte superiore del telecomando ver- so il basso, premere sulla superficie zigrinata del comparto batteria e tirarlo verso di sé per estrarlo. Inserire una batteria a bottone al litio CR2025 nel comparto batteria con il polo positivo (“+”) verso di voi. Reinserire il comparto batteria.

1. Scheda di memoria

4. Operazioni preliminari

4.1 Tirare le braccia sul retro della cornice digitale

alla massima distanza possibile per ottenere la massima stabilità. Poi collegare un'estremità dell'alimentatore fornito ad una presa di corrente standard 110-240V a muro e l'altra estremità sul lato sinistro della cornice.

4.2 Rimuovere la pellicola protettiva che ricopre lo

4.3 Rimuovere la pellicola di isolamento in plastica

della batteria dal vano batterie e assicurarsi che vi sia una batteria nel telecomando. Se avete bisogno di una batteria nuova, fare riferimento a "Inserimen- to e Sostituzione della batteria".

4.4 Accendere l'apparecchio premendo il pulsante

"Power" sul telecomando oppure Enter a lungo sulla parte anteriore dell’apparecchio.

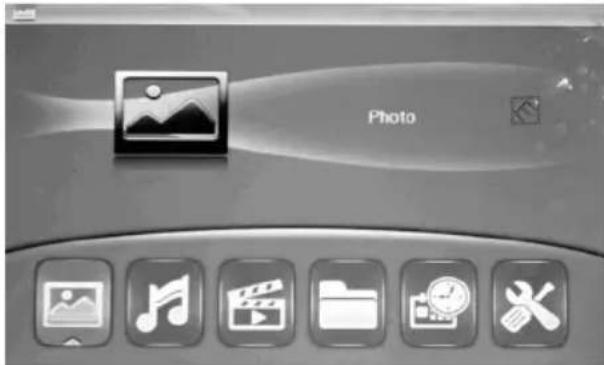

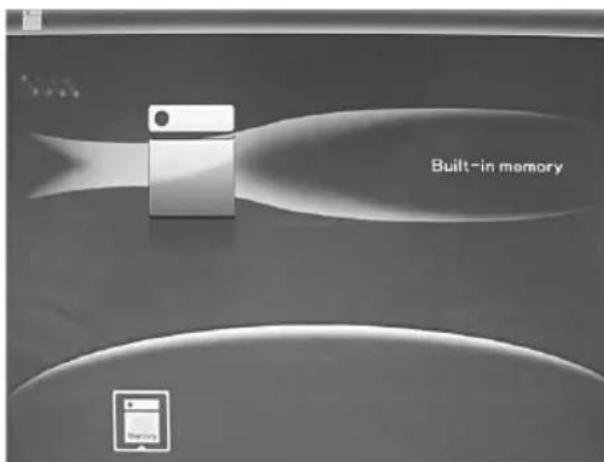

Dopo aver accesso l’apparecchio apparirà la scher- mata iniziale. Premere RETURN per entrare nella schermata per la selezione della scheda.

Supporta SD/SDHC/MS/MMC/MS e USB 2.0. Dopo aver inserito una scheda o un dispositivo USB la modalità presentazione viene avviata in automatico. Premere due volte RETURN, per accedere ai menù Foto, TXT, File, Calendario e Impostazioni. Premere OK (II) per confermare. Nota:

1. Assicurarsi che sulla scheda o sul dispositivo

USB ci siano dei file immagine, file musicali o video supportati.

2. Se sulla card o sul dispositivo USB sono presenti

file musicali o di immagine supportati, sarà avviata la riproduzione automatica con sequenza di diapositive e musica di sottofondo.

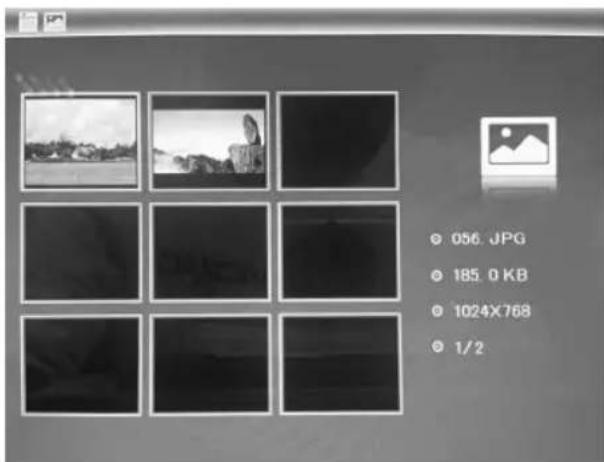

5.2 Modalità immagine

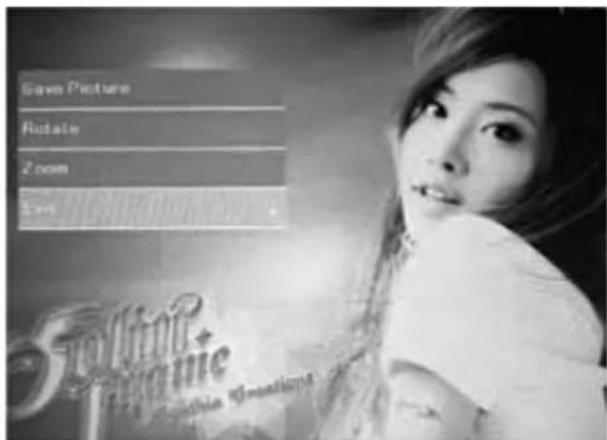

Premere RETURN per selezionare nel menu principa- le la voce "SCHEDA DI MEMORIA”. Selezionare FOTO e premere OK per accedere alla modalità 9-immagi- ni, utilizzare per selezionare un'immagine e premere OK (II) per riprodurre l'immagine in una singola finestra. BN, BA_DF1580_IT.qxd 14.11.2013 19:45 Uhr Seite 4ITALIANO 29 Premere OK (II) per riprodurre le immagini nella modalità di presentazione selezionata . Modificare la modalità di presentazione come segue: scegliere IMPOSTAZIONI, per selezionare la modalità di presentazione (finestra singola / tripla finestra / quadrupla finestra), selezionare con . Premere OK per confermare. Funzioni copia & elimina Utilizzare i tasti in modalità 12-immagini per selezionare la foto che si desidera copiare nella memoria incorporata e premere poi OK (II) per entrare nella modalità immagine singola. Premere MENU per accedere alla schermata copia e OK per confermare. Utilizzare i tasti in modalità 12-immagini per selezionare la foto che si desidera eliminare e poi premere MENU per entrare nella schermata elimina. Premere OK per confermare. 5.3. Musica Premi RETURN per selezionare la "MEMORY CARD" all’interno del menu principale. Seleziona Music, premi OK (II) per accedere alla corrispondente interfaccia, quindi premi per selezionare una voce dalla playlist, e infine OK (II) per confermare. Premi VOL+/- per regolare il volume. Funzione di Cancellazione Usa per selezionare il brano da cancellare, quindi MENU per accedere all’interfaccia di cancel- lazione. Infine, premi OK per confermare. BN, BA_DF1580_IT.qxd 14.11.2013 19:45 Uhr Seite 5ITALIANO30

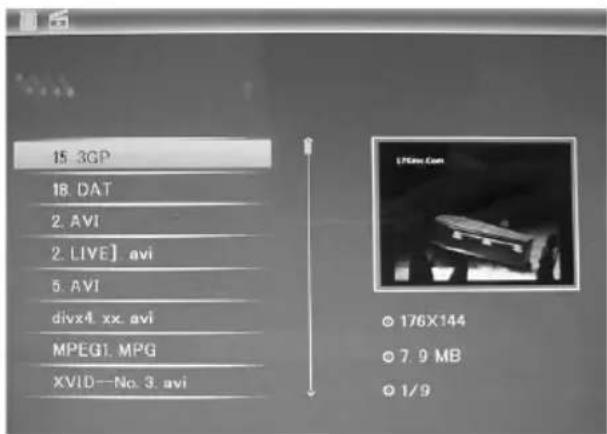

Premi RETURN per selezionare la "MEMORY CARD" all’interno del menu principale. Seleziona Video, pre- mi OK (II) per accedere alla corrispondente inter- faccia, quindi premi per selezionare una voce dalla playlist, e infine OK (II) per confermare. Premi VOL+/- per regolare il volume. Funzione di Cancellazione Usa per selezionare il video da cancellare, quindi MENU per accedere all’interfaccia di cancel- lazione. Infine, premi OK per confermare.

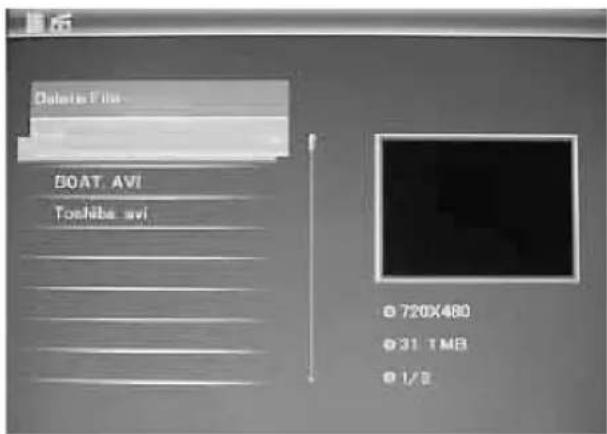

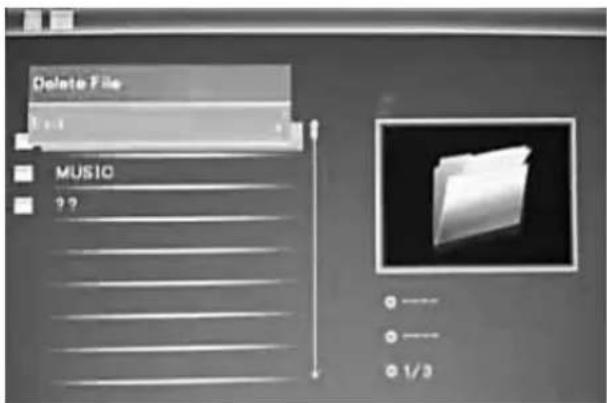

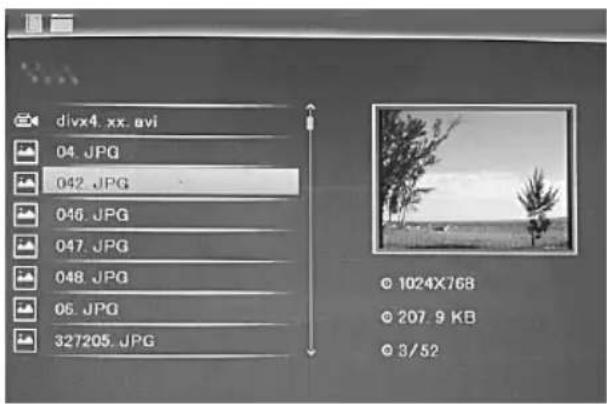

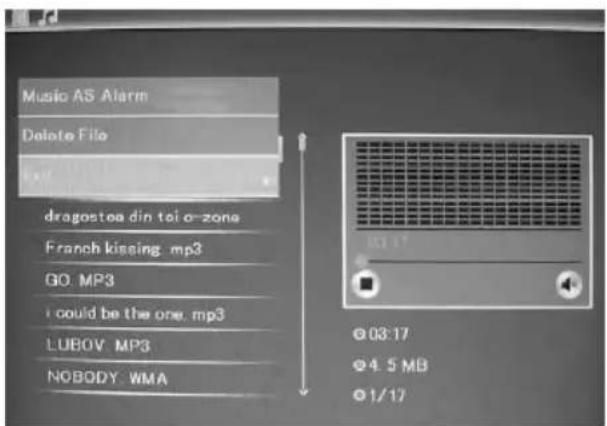

Premere RETURN per selezionare nel menu princi- pale l’opzione "SCHEDA DI MEMORIA”. Premere su FILE e poi su OK (II) per accedere alla schermata dei file. In questa modalità, è possibile sfogliare tutti i file sulla scheda di memoria ed eliminare i file dalla memoria interna o da un dispositivo esterno. Funzione Elimina Utilizzare per selezionare il file che si desidera eliminare, premere poi MENU per entrare nella schermata elimina. Premere OK per confermare.

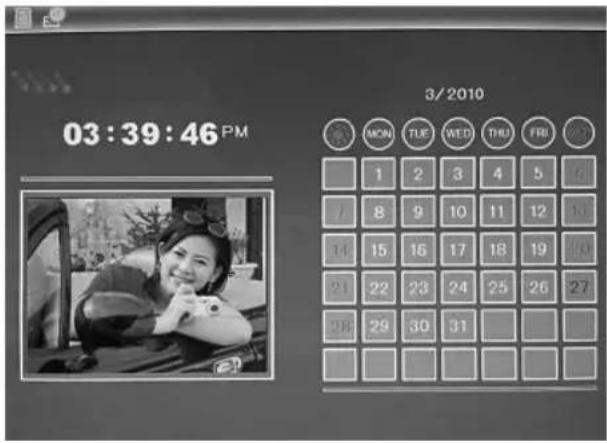

Selezionare Calendario dal menu principale e pre- mere OK (II) per accedervi. L’ora verrà visualizza- ta nella parte superiore a sinistra. Sotto l’ora ver- ranno riprodotte automaticamente le immagini della scheda di memoria in modalità presentazione. BN, BA_DF1580_IT.qxd 14.11.2013 19:45 Uhr Seite 6ITALIANO 31

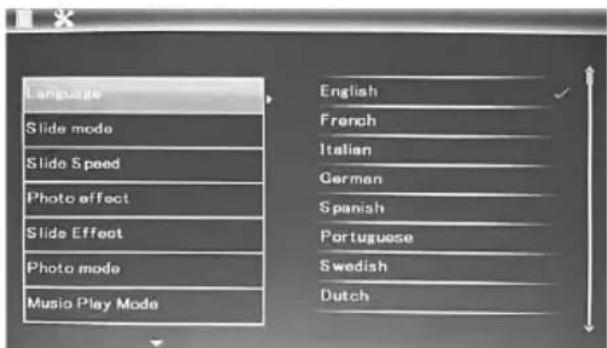

Premere sul menù principale su IMPOSTAZIONI e poi premere OK (II) per entrare nella schermata Impostazioni. Utilizzare i tasti per selezionare l’opzione che si desidera modificare. Premere OK per visualizzare il sottomenu. Selezionare con i tasti e premere OK per confermare.

8.1 Lingue: inglese, francese, italiano, tedesco,

spagnolo, portoghese, olandese, svedese, greco tra l'altro.

8.2 Sequenza d'immagini: Sequenza / Casuale

8.3 Modalità start: presentazione diapositivo /

musica / video / foto / calendario

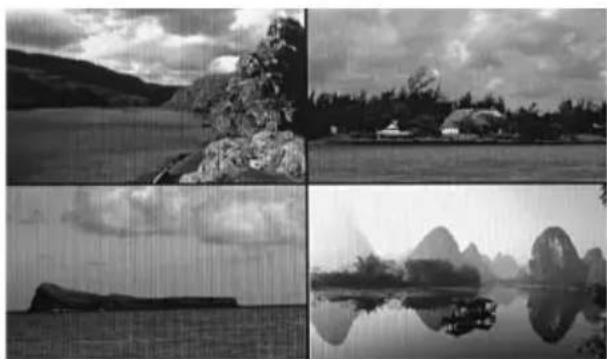

8.4 Modalità presentazione: Finestra singola, quattro

finestre o tre finestre

8.5 Velocità presentazione: 3/5/15/30 secondi,

1/5/15/30 minuti e 1 ora

8.6 Effetto foto: a colori, mono, Seppia

8.7 Effetto presentazione: casuale, on/off, divisione

orizzontale, persiana, on/off divisione verticale, dis- solvenza, prossimo aggiornamento, off

8.8 Modalità immagine: regolazione automatica, otti-

male, schermo intero

8.9 Riproduzione musicale: ripetizione singola,

sequenza, nessuna ripetizione.

8.10 Video: originale, schermo

8.11 Visualizzazione

Contrasto: Utilizzare i tasti , per selezionare tra 1 (basso) e 40 (alto). Luminosità: Utilizzare i tasti , per selezionare tra 1 (basso) e 40 (alto). Saturazione: Utilizzare i tasti , per seleziona- re un punto tra 00 (basso) e 40 (alto). Colore: Utilizzare i tasti , per selezionare tra 00 (più colore) e 40 (meno colore).

8.12 Impostare Ora/Data: Premere OK e selezionare i

punti da impostare come segue con i tasti : Anno, mese, giorno, ora, minuto, secondo. Preme- re OK, per impostare l’ora e premere Salva Ora per confermare.

8.13 Impostare formato ora: 12/24, premere OK,

selezionare con i tasti , premere OK e utilizzare poi per impostare l’ora e infine premere su OK per confermare.

8.14 Sveglia: premi OK, scegli l’elemento da rego-

lare con come segue: stato, numero, ora, minuti, modalità, e premi OK. Usa per regolare l’impostazione, e infine OK per confermare.

8.15 Power on/off automatico: premi OK, scegli l’ele-

mento da regolare con come segue: ora, minuti, stato, e premi OK. Usa per regolare l’imposta- zione, e infine OK per confermare.

8.16 Formattare memoria interna: Premere OK,

selezionare con i tasti No/Sì. Premere OK per confermare.

8.17 Reset delle impostazioni: Premere OK, utilizzare i

tasti per selezionare o deselezionare, per ripristinare le impostazioni predefinite. Premere OK per confermare.

8.18 EXIT: Premere qui per uscire dalla schermata

delle impostazioni. BN, BA_DF1580_IT.qxd 14.11.2013 19:45 Uhr Seite 7ITALIANO32

9. Connessione al PC (Optionale)

L’apparecchio può essere connesso ad apparecchi esterni tramite cavo USB, per poter così copiare, cancellare o modificare i file. A. Accendere la cornice digitale e connetterla a un PC che supporti Windows 2000/XP/Vista/WIN7 tramite cavo USB. B. L’apparecchio viene riconosciuto automatica- mente e comparirà il simbolo connessione , in seguito si potranno copiare i file della memoria interna o delle schede di memoria. Dopo aver eseguito le operazioni di copia/cancella, inserisci o modifica sarà necessario riavviare la cornice digitale. NOTA: Non scollegare mai la connessione USB durante la trasmissione di file o la loro riproduzione, per non danneggiare la cornice digitale. Per sconnettere l’apparecchio in modo sicuro cliccare su “Rimozio- ne sicura dell’hardware” sul computer.

10. Specifiche tecniche

• Adattatore di rete: ingresso AC 100-240V 50/60Hz uscita DC: 12V/1.5A

• Formato immagine: JPEG

• Schede di memoria: SD/SDHC/MS/MMC

• USB: USB-Host; MINI-USB (connessione con lungo cavo USB)

• Parametri schermo: Dimensioni schermo: 38 cm, 15 pollici TFT Risoluzione: 1024 x 768 Pixel Contrasto: 500:1 Rapporto di formato: 4:3 Luminosità: 350 cd/m2 Angolo di visione: 60°(sinistra/destra/orizzontale/verticale) Temperatura d’esercizio: 0°~40° Umidità: 10-85%

11. Istruzioni per la risoluzione dei

problemi In caso di problemi con l’apparecchio consultare le seguenti istruzioni e il manuale d’uso. Per ulteriori informazioni contattare il supporto tecnico. Mancanza di corrente:

• Controllare che la presa sia stata inserita corrett- amente. Il telecomando non funziona:

• Controllare se la batteria ha una carica sufficien- te (in condizioni normali dura circa 6 mesi). Se necessario sostituire la batteria vecchia con una nuova. Impossibile leggere la scheda di memoria o l’unità USB:

• Controllare che i file salvati si trovino effettiva- mente nella scheda di memoria o unità USB.

• Se le schede di lettura sono vuote non possono essere lette. Il file non può essere riprodotto:

• Controllare che il formato del file venga suppor- tato dall’apparecchio. Schermo troppo chiaro o troppo scuro:

• regolare la luminosità o il contrasto dal menu Impostazioni. Colore chiaro o assenza di colori:

• Modificare le impostazioni colori e contrasto. Nessun suono:

• Controllare la regolazione del volume e che non sia stata inserita la modalità muta (mute). BN, BA_DF1580_IT.qxd 14.11.2013 19:45 Uhr Seite 8ESPAÑOL
