BEDIENUNGSANLEITUNG DigiFrame 1585 BRAUN

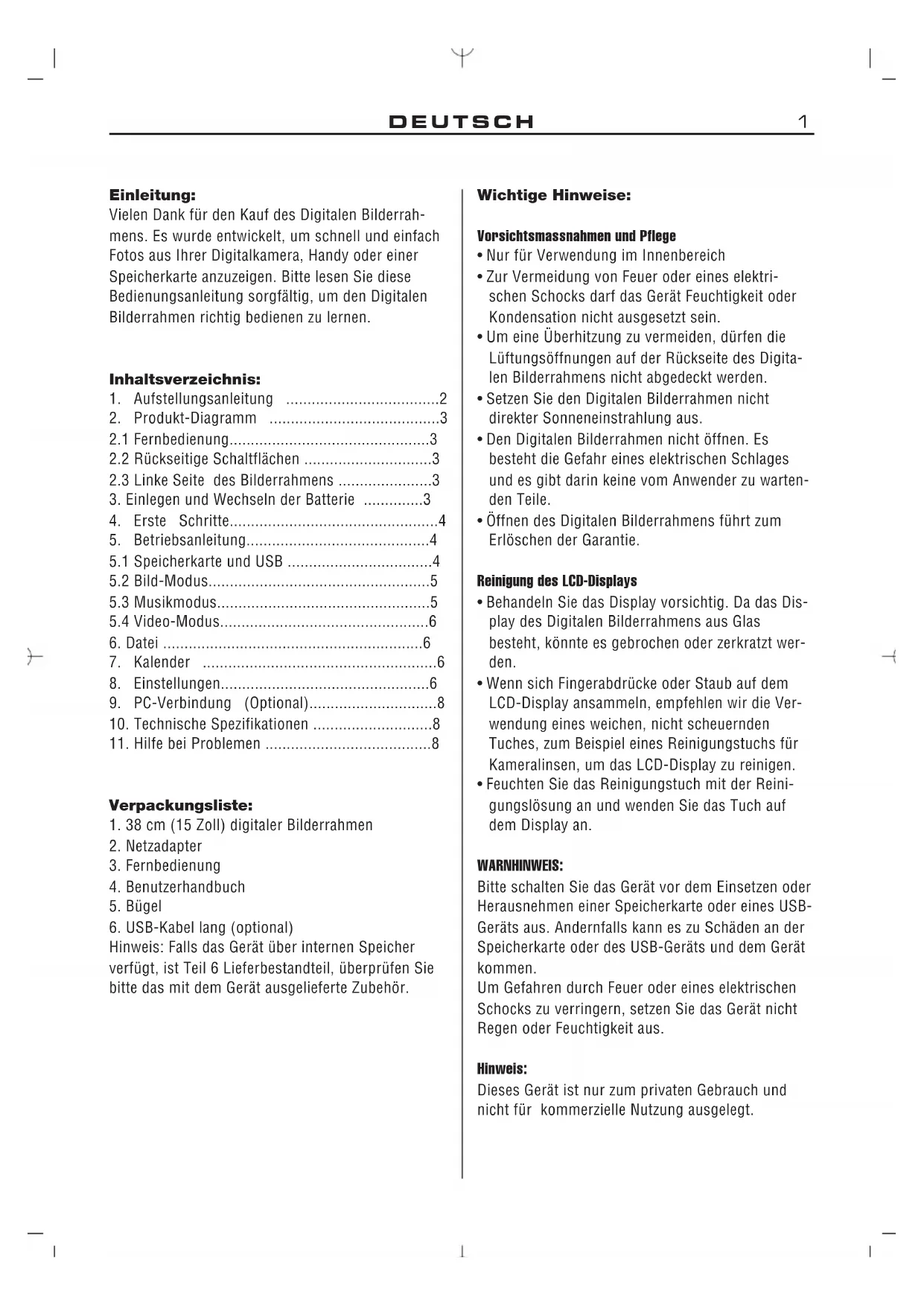

Einleitung: Vielen Dank für den Kauf des Digitalen Bilderrah- mens. Es wurde entwickelt, um schnell und einfach Fotos aus Ihrer Digitalkamera, Handy oder einer Speicherkarte anzuzeigen. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, um den Digitalen Bilderrahmen richtig bedienen zu lernen. Inhaltsverzeichnis:

1. Aufstellungsanleitung ....................................2

2.2 Rückseitige Schaltflächen ..............................3

2.3 Linke Seite des Bilderrahmens ......................3

3. Einlegen und Wechseln der Batterie ..............3

10. Technische Spezifikationen ............................8

11. Hilfe bei Problemen .......................................8

1. 38 cm (15 Zoll) digitaler Bilderrahmen

Hinweis: Falls das Gerät über internen Speicher verfügt, ist Teil 6 Lieferbestandteil, überprüfen Sie bitte das mit dem Gerät ausgelieferte Zubehör. Wichtige Hinweise: Vorsichtsmassnahmen und Pflege

• Nur für Verwendung im Innenbereich

• Zur Vermeidung von Feuer oder eines elektri- schen Schocks darf das Gerät Feuchtigkeit oder Kondensation nicht ausgesetzt sein.

• Um eine Überhitzung zu vermeiden, dürfen die Lüftungsöffnungen auf der Rückseite des Digita- len Bilderrahmens nicht abgedeckt werden.

• Setzen Sie den Digitalen Bilderrahmen nicht direkter Sonneneinstrahlung aus.

• Den Digitalen Bilderrahmen nicht öffnen. Es besteht die Gefahr eines elektrischen Schlages und es gibt darin keine vom Anwender zu warten- den Teile.

• Öffnen des Digitalen Bilderrahmens führt zum Erlöschen der Garantie. Reinigung des LCD-Displays

• Behandeln Sie das Display vorsichtig. Da das Dis- play des Digitalen Bilderrahmens aus Glas besteht, könnte es gebrochen oder zerkratzt wer- den.

• Wenn sich Fingerabdrücke oder Staub auf dem LCD-Display ansammeln, empfehlen wir die Ver- wendung eines weichen, nicht scheuernden Tuches, zum Beispiel eines Reinigungstuchs für Kameralinsen, um das LCD-Display zu reinigen.

• Feuchten Sie das Reinigungstuch mit der Reini- gungslösung an und wenden Sie das Tuch auf dem Display an. WARNHINWEIS: Bitte schalten Sie das Gerät vor dem Einsetzen oder Herausnehmen einer Speicherkarte oder eines USB- Geräts aus. Andernfalls kann es zu Schäden an der Speicherkarte oder des USB-Geräts und dem Gerät kommen. Um Gefahren durch Feuer oder eines elektrischen Schocks zu verringern, setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus. Hinweis: Dieses Gerät ist nur zum privaten Gebrauch und nicht für kommerzielle Nutzung ausgelegt. BN, BA_DF1580_DE.qxd 14.11.2013 19:26 Uhr Seite 1DEUTSCH2 Funktionen:

1. Unterstützte Bildformate: JPEG

2. Unterstützte Audioformate: Mp3 und WMA

3. Unterstützte Videoformate: MPEG1, MPEG2,

MPEG4, M-JPEG und AVI

4. Unterstützte Speicherkarten:

5. USB-Anschluss: Mini-USB und USB 2.0

6. Eingebauter Flashspeicher ermöglicht Speichern

7. Eingebauter Speicher zur Unterstützung einer

PC-Verbindung und Speicherung von Dateien – Optional, bitte Angaben auf dem Verkaufskarton beachten.

8. Automatische Diaschau beim Einsetzen einer

9. Bilder und Musik: Diaschau-Bilder mit Begleit-

10. Anzeige von Bildern im Minibild-Modus

11. Eingebaute Uhr und Kalender mit Diaschau-Fen-

ster, zeitgesteuerte Ein/Aus-Schaltung.

12. Funktionen im Bildanzeigemodus: Diaschau,

Bildvorschau, Zoom, Rotieren.

13. Einstellbare Geschwindigkeit der Diaschau und

verschiedene Bildübergangseffekte

14. Einstellbare Helligkeit, Kontrast, Sättigung,

15. Kopieren von Dateien in den internen Speicher

und Löschen von Dateien in der Speicherkarte und dem internen Speicher

16. Eingebaute Stereo-Lautsprecher (2x2W) und

17. Variable Aufstellung (vertikal und horizontal),

der Digitale Bilderrahmen kann an die Wand gehängt werden

18. Sprache für das Displaymenü: Englisch,

Deutsch und andere Sprachen wählbar

1. Aufstellungsanleitung

Stecken Sie den Bügel in den Schlitz des Digitalen Bilderrahmens und drehen Sie den Bügel im Uhr- zeigersinn fest. Bitte stellen Sie vorher sicher, dass der Bügel fest sitzt, dann stellen Sie das Gerät auf eine feste und stabile Unterlage. Bitte beachten Sie die Darstellung unten. BN, BA_DF1580_DE.qxd 14.11.2013 19:26 Uhr Seite 2DEUTSCH 3

1 BGM – Diaschau mit Begleitmusik 2 POWER: Ein/Aus Schalter. 3 MENU: Menü für Kopieren, Löschen, Drehen Zoom.

Funktionswahltaste, Pfeil nach links 5 OK _Zum Bestätigen oder zum Wechseln Pau- se/Play Funktion im Musik-Modus 6 SETUP: Direkt zu den Einstellungen. 7 VOL +/-: Lautstärke lauter/leiser. 8 l Zur vorherigen Musik- oder Videodatei 9 l Zur nächsten Musik- oder Videodatei 10 ROTIEREN (ROTATE): Im Uhrzeigersinn in 90° Schritten, im Bild-Pause-Modus bei jedem Drücken. 11 ZOOM: bis zu 5-fache Änderung der Vergröße- rung. Im Bild-Pause-Modus bei Einzelbild. 12 ll Drücken startet Wiedergabe bei gestoppter Wiedergabe oder bei Pause; drücken aktiviert Pause bei laufender Wiedergabe 13 Funktionswahltaste, Pfeil nach unten 14 Funktionswahltaste, Pfeil nach rechts 15 RETURN: Zur oberen Einstellungsebene zurückkehren 16 Funktionswahltaste, Pfeil nach oben 17 STUMM (MUTE): Drücken Sie die Stumm (Mute)-Taste um die Tonwiedergabe vorüber- gehend leise zu stellen.

3. Einlegen und Wechseln der Batterie

Mit der Oberseite der Fernbedienung nach unten, drücken Sie auf die geriffelte Fläche des Batterie- fachs und ziehen Sie es zu sich um das Fach zu entnehmen. Legen Sie eine CR2025 Lithium-Knopf- zelle in das Batteriefach mit dem Pluspol (“+”-Sei- te) in Ihre Richtung weisend. Setzen Sie das Fach wieder ein.

5. Links, Leiser (Musik/

6. Rechts, Lauter (Musik/

BN, BA_DF1580_DE.qxd 14.11.2013 19:26 Uhr Seite 3DEUTSCH4

4.1 Stecken Sie ein Ende des mitgelieferten Wech-

selstromadapters in eine elektrische 110-240V Wechselstrom-Standardsteckdose und das andere Ende in die linke Seite des Rahmens. 4.2. Entfernen Sie die Schutzfolie, die den LCD- Bildschirm abdeckt. 4.3. Entfernen Sie die Kunststoff-Batterieisolierung aus dem Batteriefach und stellen Sie sicher, dass sich in der Fernbedienung eine Batterie befindet. Wenn Sie eine neue Batterie benötigen, beziehen Sie sich bitte auf „Einsetzen & Austauschen der Batterie". 4.4. Schalten Sie das Gerät ein, indem Sie die „Power"-Taste auf der Fernbedienung oder an der Rückseite des Geräts ENTER lang drücken.

5. Betriebsanleitung

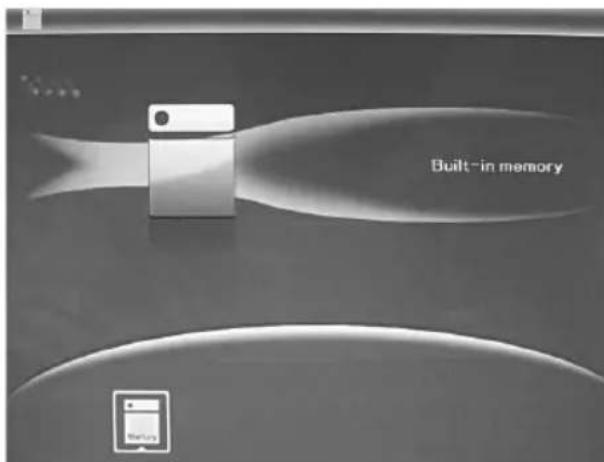

Nach dem Einschalten des Geräts erscheint der Startbildschirm. Drücken Sie RETURN, um in die Maske zur Kartenauswahl zu gelangen.

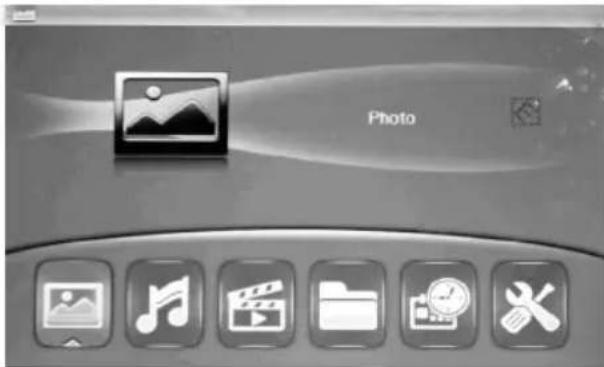

Unterstützt werden SD/SDHC/MMC/MS und USB 2.0. Nach dem Einstecken einer Karte oder eines USB- Geräts wird automatisch eine Slideshow abgespielt. Drücken Sie dann zweimal RETURN, um in die Menüs Foto, Datei, Kalender und Einstellungen zu gelangen. Drücken Sie auf OK (II), um zu bestätigen. Hinweis:

1. Stellen Sie sicher, dass sich auf der Karte oder

dem USB-Gerät unterstützte Bilddateien, Musik- und Videodteien befinden.

2. Wenn sich auf der Karte oder dem USB-Gerät

unterstützte Bild- und Musikdateien befinden, wird die Slideshow automatisch mit Hintergrund- musik abgespielt.

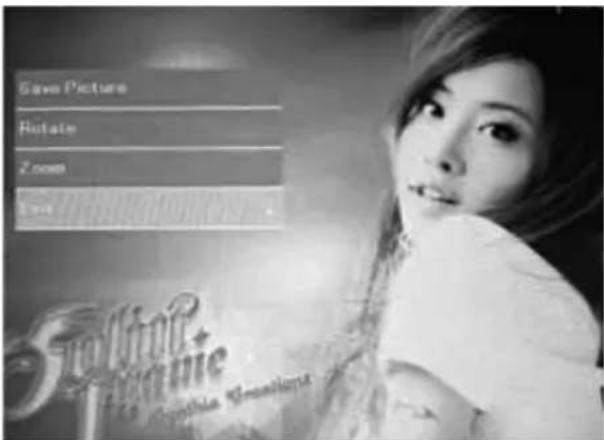

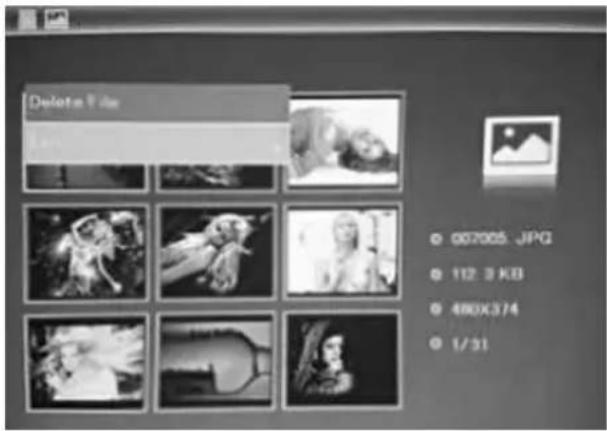

Drücken Sie RETURN, um im Hauptmenü „SPEICHERKARTE“ auszuwählen. Markieren Sie Foto und drücken Sie OK (II), um in den Bilder- Modus zu gelangen, verwenden Sie , um ein Bild auszuwählen und drücken Sie OK (II), um das Bild in einem einzelnen Fenster abzuspielen. BN, BA_DF1580_DE.qxd 14.11.2013 19:26 Uhr Seite 4DEUTSCH 5 Drücken Sie OK (II), um die Bilder in einer Slides- how im ausgewählten Slidemodus abzuspielen. Ändern Sie den Slidemodus wie folgt: Wählen Sie EINSTELLUNGEN, um den SLIDEMODUS (ein Fen- ster/dreifaches Fenster/vier Fenster) auszuwählen, wählen Sie mit aus. Drücken Sie auf OK, um zu bestätigen. Funktion Kopieren & Löschen Verwenden Sie im 12-Bilder-Modus , um das Bild, das Sie in den integrierten Speicher kopie- ren möchten, auszuwählen und drücken Sie dann OK (II), um in den Einzelbildmodus zu gelangen. Drücken Sie MENU, um in die Kopiermaske zu gelangen und OK, um zu bestätigen. Verwenden Sie im 9-Bilder-Modus , um das Bild, das Sie löschen möchten, auszuwählen und drücken Sie MENU, um in die Löschmaske zu gelangen. Drücken Sie dann OK, um zu bestätigen.

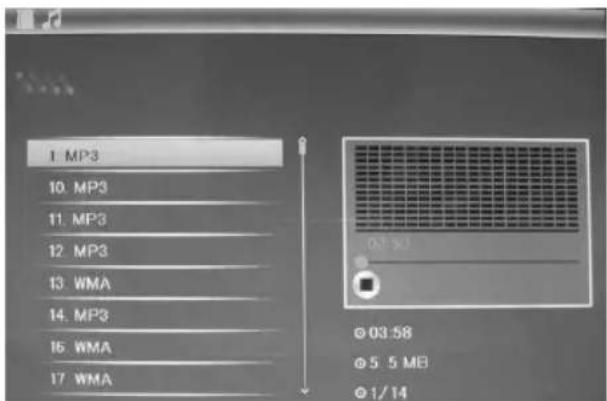

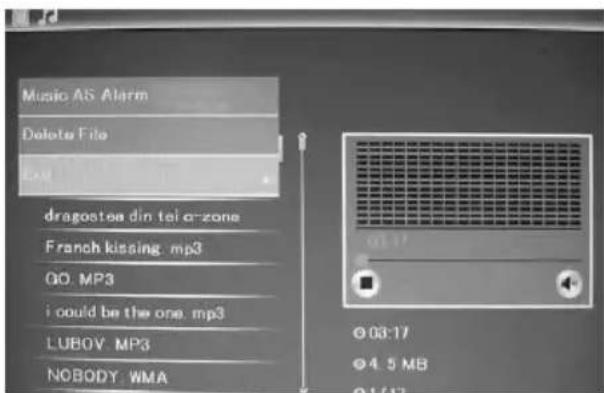

Drücken Sie RETURN, um im Hauptmenü „SPEICHERKARTE“ auszuwählen. Wählen Sie Musik aus und drücken Sie OK (II), um in die Musikmas- ke zu gelangen, drücken Sie dann , um die Musik aus der Abspielliste auszuwählen und drücken Sie OK (II), um zu bestätigen. Drücken Sie VOL+/-, um die Lautstärke zu erhöhen/zu reduzieren. Funktion Löschen Verwenden Sie , um die Musik, die Sie löschen möchten, auszuwählen und drücken Sie MENU, um in die Löschmaske zu gelangen. Drücken Sie dann OK, um zu bestätigen. BN, BA_DF1580_DE.qxd 14.11.2013 19:26 Uhr Seite 5DEUTSCH6

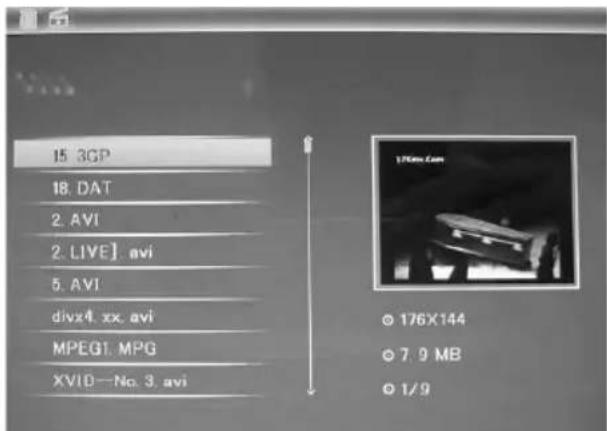

Drücken Sie RETURN, um im Hauptmenü „SPEICHERKARTE“ auszuwählen. Wählen Sie Video aus und drücken Sie OK (II), um in die Videomas- ke zu gelangen, drücken Sie dann , um das Video aus der Abspielliste auszuwählen und drücken Sie OK (II), um zu bestätigen. Drücken Sie VOL+/-, um die Lautstärke zu erhöhen/zu reduzieren. Funktion Löschen Verwenden Sie , um das Video, das Sie löschen möchten, auszuwählen und drücken Sie MENU, um in die Löschmaske zu gelangen. Drücken Sie dann OK, um zu bestätigen.

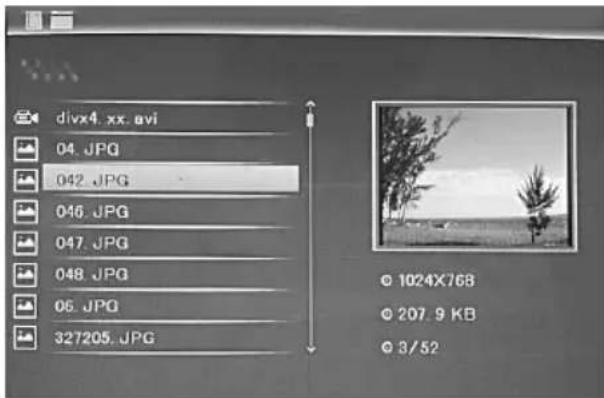

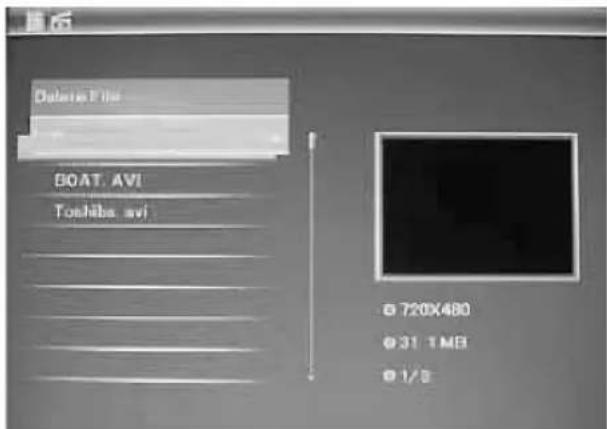

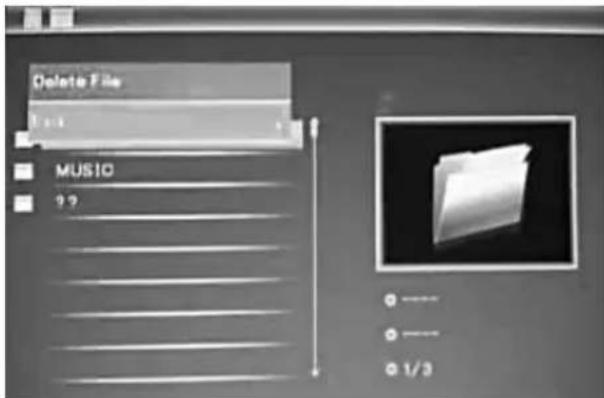

Drücken Sie RETURN, um im Hauptmenü „SPEI- CHERKARTE“ auszuwählen. Drücken Sie auf DATEI und dann auf OK (II), um auf die Dateimaske zuzugreifen. In diesem Modus können Sie durch alle Dateien auf der Speicherkarte blättern und Dateien aus dem internen Speicher oder von einem externen Gerät löschen. Datei Löschen Verwenden Sie , um die Datei, die Sie löschen möchten, auszuwählen und drücken Sie MENU, um in die Löschmaske zu gelangen. Drücken Sie dann OK, um zu bestätigen.

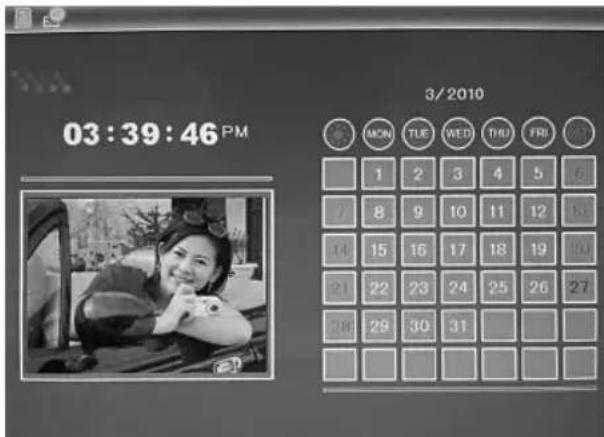

Wählen Sie aus dem Hauptmenü Kalender aus und drücken Sie OK (II), um darauf zuzugreifen. Die Zeit wird in der oberen linken Seite angezeigt. Unter der Zeit werden die Bilder der Speicherkarte auto- matisch als Slideshow abgespielt. BN, BA_DF1580_DE.qxd 14.11.2013 19:26 Uhr Seite 6DEUTSCH 7

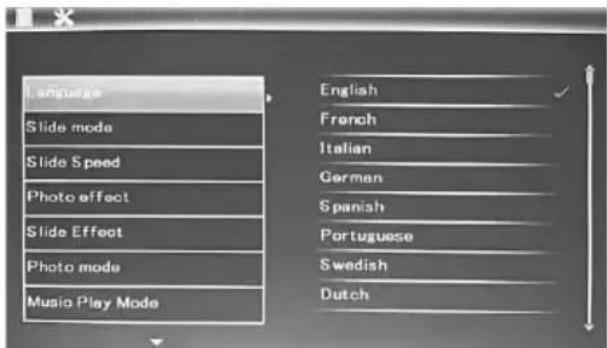

Drücken Sie im Hauptmenü EINSTELLUNGEN und drücken Sie dann OK (II), um in die Einstellungs- maske zu gelangen. Verwenden Sie , um den Punkt, den Sie einstellen möchten, auszuwählen. Drücken Sie OK, um das Untermenü anzuzeigen. Wählen Sie mit aus und drücken Sie dann auf OK, um zu bestätigen.

8.1 Sprache: Englisch, Französisch, Italienisch,

Deutsch, Spanisch, Niederländisch, Portugiesisch, Schwedisch, Griechisch und andere

8.2 Bildreihenfolge: Sequenz / Zufall

8.4 Slidemodus: Einzelfenster, vier Fenster, Dreifach-

8.5 Slidegeschwindigkeit: 3/5/15/30 Sekunden,

1/5/15/30 Minuten und 1 Stunde

ein/aus, Jalousie, Überblenden, Einschieben, aus

8.8 Fotomodus: Autoanpassung, Optimal, Vollbild

8.9 Musikabspielmodus: Eins wiederholen, Rundum-

lauf, keine Wiederholung

8.10 Videomodus: Original, ganzer Bildschirm

Kontrast: Verwenden Sie, um zwischen 00 (niedrig) und 40 (hoch) auszuwählen. Helligkeit: Verwenden Sie , um zwischen 00 (niedrig) und 40 (hoch) auszuwählen. Sättigung: Verwenden Sie , um einen Punkt zwischen 00 (niedrig) und 40 (hoch) auszuwählen. Farbe: Verwenden Sie , um zwischen 00 (meiste Farbe) und 40 (wenigste Farbe) auszu- wählen.

8.12 Datum/Uhrzeit einstellen: Drücken Sie auf OK

und wählen Sie die einzustellenden Punkte wie folgt mit aus: Jahr, Monat, Tag, Stunde, Minute, Sekunde. Drücken Sie OK, benutzen Sie um einzustellen und drücken Sie Zeit speichern, um zu bestätigen.

8.13 Zeitformat einstellen: 12/24, drücken Sie OK,

wählen Sie mit aus, drücken Sie OK und verwenden Sie dann für das Einstellen und drücken Sie auf OK, um zu bestätigen.

8.14 Alarm: Drücken Sie auf OK und wählen Sie die

einzustellenden Punkte wie folgt mit aus: Status, Nummer, Stunde, Minute, Modus, drücken Sie OK und verwenden Sie für das Einstellen und drücken Sie auf OK, um zu bestätigen.

8.15 Automatisches Ein/Ausschalten: Drücken Sie auf

OK und wählen Sie die einzustellenden Punkte wie folgt mit aus: Stunde, Minute, Status. Drücken Sie OK und verwenden Sie für das Einstellen und drücken Sie auf OK, um zu bestätigen.

8.16 Internen Speicher formatieren: Drücken Sie auf

OK, wählen Sie mit Nein/Ja. Drücken Sie auf OK, um zu bestätigen.

8.17 Einstellungen zurücksetzen: Drücken Sie OK Ein-

gabe, verwenden Sie , um zu markieren oder die Markierung aufzuheben, um alle Einstellungen auf die Standardwerte zurückzusetzen. Drücken Sie OK, um zu bestätigen.

8.18 Verlassen: Drücken Sie hier, um die Einstel-

lungsmaske zu verlassen. BN, BA_DF1580_DE.qxd 14.11.2013 19:26 Uhr Seite 7DEUTSCH8

9. PC-Verbindung (Optional)

Sie können das Gerät mit externen Geräten über ein USB-Kabel verbinden, und damit Dateien kopieren, löschen oder bearbeiten. A. Bitte schalten Sie den Digitalen Bilderrahmen ein und verbinden Sie ihn per USB-Kabel an Ihrem PC mit unterstützten Windows 2000/XP/Vista/ WIN7. B. Das Gerät wird automatisch erkannt und es erscheint das Symbol Verbinden, dann können Sie Dateien zwischen dem internen Speicher und anderen Speichermedien kopieren, löschen und bearbeiten. Sie müssen den Digitalen Bilderrah- men neu starten, nachdem Sie den Kopieren/ Löschen, Einfügen oder Bearbeiten-Vorgang beendet haben. HINWEIS: Trennen Sie nie die USB-Verbindung, wenn Dateien übertragen werden oder abgespielt werden. Dies kann Ihren Digitalen Bilderrahmen schaden. Die richtige Vorgehensweise ist das Klicken des Sym- bols „Hardware sicher entfernen“ auf Ihrem Com- puter.

10. Technische Spezifikationen

• Netzadapter: Eingang AC 100-240V 50/60Hz Ausgang DC: 12V/1,5A

• Audioformat: MP3 und WMA

• Video-Formate: MPEG1, MPEG2, MPEG4, M-JPEG und AVI

• Speicherkarten: SD/SDHC/MS/MMC

• USB: USB-Host; MINI-USB (Verbindung durch langes USB-Kabel)

• Displayparameter: Displaygröße: 38 cm, 15 Zoll TFT Auflösung: 1024 x 768 Pixel Kontrast: 500:1 Bildseitenverhältnis: 4:3 Leuchtdichte: 350 cd/m2 Betrachtungswinkel: 60°(links/rechts/vertikal/horizontal) Betriebstemperatur: 0°~40° Luftfeuchtigkeit: 10-85%

11. Anleitung zur Problembehebung

Falls Sie Probleme mit Ihrem Gerät haben, konsul- tieren Sie bitte sowohl diese Anleitung als auch das Manual. Für weitere Hilfe, kontaktieren Sie den technischen Support. Kein Strom:

• Bitte überprüfen Sie, ob der Stecker korrekt ein- gesteckt ist. Fernbedienung funktioniert nicht:

• Bitte überprüfen Sie, ob die Batterie (die Batterie kann unter normalen Bedingungen ein halbes Jahr verwendet werden) genügend Spannung aufweist. Ersetzen Sie diese durch eine neue Batterie, falls erforderlich. Lesen von Speicherkarte oder USB nicht möglich:

• Bitte überprüfen Sie ob sich gespeicherte Datei- en auf der Speicherkarte oder dem USB-Gerät befinden.

• Von leeren Speichermedien kann nicht gelesen werden. Datei kann nicht wiedergeben werden:

• Bitte überprüfen Sie ob das Datei-Format vom Gerät unterstützt wird. Display zu hell oder zu dunkel:

• Bitte stellen Sie die Helligkeit oder Kontrast über das Menü Einstellungen ein. Die Farbe ist blass oder keine Farbe:

• Bitte ändern Sie die Farb- und Kontrasteinstel- lungen. Kein Sound:

• Bitte überprüfen Sie, ob die Lautstärke richtig eingestellt ist und der Spieler nicht im Stumm- (Mute)-Modus. BN, BA_DF1580_DE.qxd 14.11.2013 19:26 Uhr Seite 8ENGLISH
