BEDIENUNGSANLEITUNG DigiFrame 1870 BRAUN

BRAUN PHOTO TECHNIK GmbH Klingenhofstraße 72

Dieser DigiFrame ist in unterschiedlichen Ver-

sionen erhältlich. Die genauen Funktionen des

jeweiligen DigiFrame-Modells sind auf der Ver-

Technische und Design-Änderungen vorbehalten.

Rätt till tekniska och design ändringar förbehålles.

Dieses Symbol auf dem Produkt oder in der Gebrauchsanleitung

bedeutet, dass das Elektrogerät nicht im Hausmüll entsorgt wer-

den darf, sondern EU-weit an speziellen Sammelstellen abgege-

ben werden muss. Für nähere Informationen wenden Sie sich an

Ihre Stadt oder Gemeinde oder an den Händler, wo Sie das Pro-

dukt erworben haben.

This symbol on the product or in the instructions means that

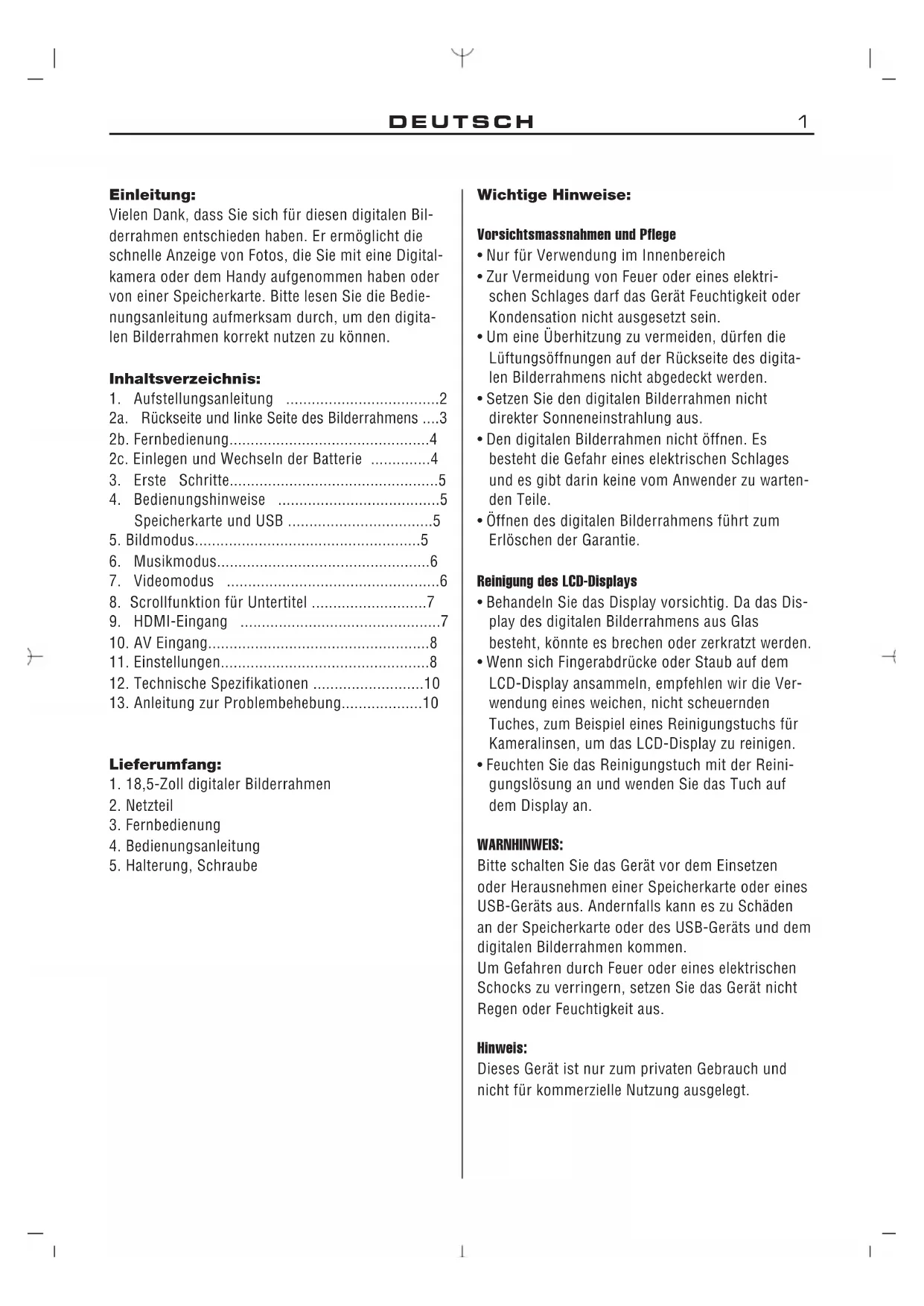

Vielen Dank, dass Sie sich für diesen digitalen Bil-

derrahmen entschieden haben. Er ermöglicht die

schnelle Anzeige von Fotos, die Sie mit eine Digital-

kamera oder dem Handy aufgenommen haben oder

von einer Speicherkarte. Bitte lesen Sie die Bedie-

nungsanleitung aufmerksam durch, um den digita-

len Bilderrahmen korrekt nutzen zu können.

1. Aufstellungsanleitung 2

2a. Rückseite und linke Seite des Bilderrahmens ....3

2c. Einlegen und Wechseln der Batterie 4

4. Bedienungshinweise 5

Speicherkarte und USB 5

8. Scrollfunktion für Untertitel 7

12. Technische Spezifikationen 10

13. Anleitung zur Problembehebung10

1. 18,5-Zoll digitaler Bilderrahmen

4. Bedienungsanleitung

5. Halterung, Schraube

Vorsichtsmassnahmen und Pflege

• Nur für Verwendung im Innenbereich

• Zur Vermeidung von Feuer oder eines elektri-

schen Schlages darf das Gerät Feuchtigkeit oder

Kondensation nicht ausgesetzt sein.

• Um eine Überhitzung zu vermeiden, dürfen die

Lüftungsöffnungen auf der Rückseite des digita-

len Bilderrahmens nicht abgedeckt werden.

• Setzen Sie den digitalen Bilderrahmen nicht

direkter Sonneneinstrahlung aus.

• Den digitalen Bilderrahmen nicht öffnen. Es

besteht die Gefahr eines elektrischen Schlages

und es gibt darin keine vom Anwender zu warten-

• Öffnen des digitalen Bilderrahmens führt zum

Erlöschen der Garantie.

Reinigung des LCD-Displays

• Behandeln Sie das Display vorsichtig. Da das Dis-

play des digitalen Bilderrahmens aus Glas

besteht, könnte es brechen oder zerkratzt werden.

• Wenn sich Fingerabdrücke oder Staub auf dem

LCD-Display ansammeln, empfehlen wir die Ver-

wendung eines weichen, nicht scheuernden

Tuches, zum Beispiel eines Reinigungstuchs für

Kameralinsen, um das LCD-Display zu reinigen.

• Feuchten Sie das Reinigungstuch mit der Reini-

gungslösung an und wenden Sie das Tuch auf

Bitte schalten Sie das Gerät vor dem Einsetzen

oder Herausnehmen einer Speicherkarte oder eines

USB-Geräts aus. Andernfalls kann es zu Schäden

an der Speicherkarte oder des USB-Geräts und dem

digitalen Bilderrahmen kommen.

Um Gefahren durch Feuer oder eines elektrischen

Schocks zu verringern, setzen Sie das Gerät nicht

Regen oder Feuchtigkeit aus.

Dieses Gerät ist nur zum privaten Gebrauch und

nicht für kommerzielle Nutzung ausgelegt.DEUTSCH2

1. Unterstützte Bildformate: JPEG, BMP, PNG

2. Unterstützte Audioformate: MP3

3. Unterstützte Videoformate: MPEG1, MPEG2,

MPEG4, H.264, RM, RMVB, MOV, MJPEG, DivX

4. Unterstützte Speicherkarten: SD/MMC/MS

5. USB-Port: USB 2.0

6. HDMI-Port: unterstützt HDMI-IN-Funktion

8. Diashow mit Hintergrundmusik

9. Unterstützt laufende Untertitel während der

Foto-, Musik- und Filmwiedergabe

10. Unterstützt Zeitleiste während der Foto-, Musik-

11. Integrierte Uhr und Wecker, automatische Ein-

12. Helligkeit, Kontrast, Farbsättigung einstellbar

13. OSD-Sprachen: Deutsch, Englisch und andere

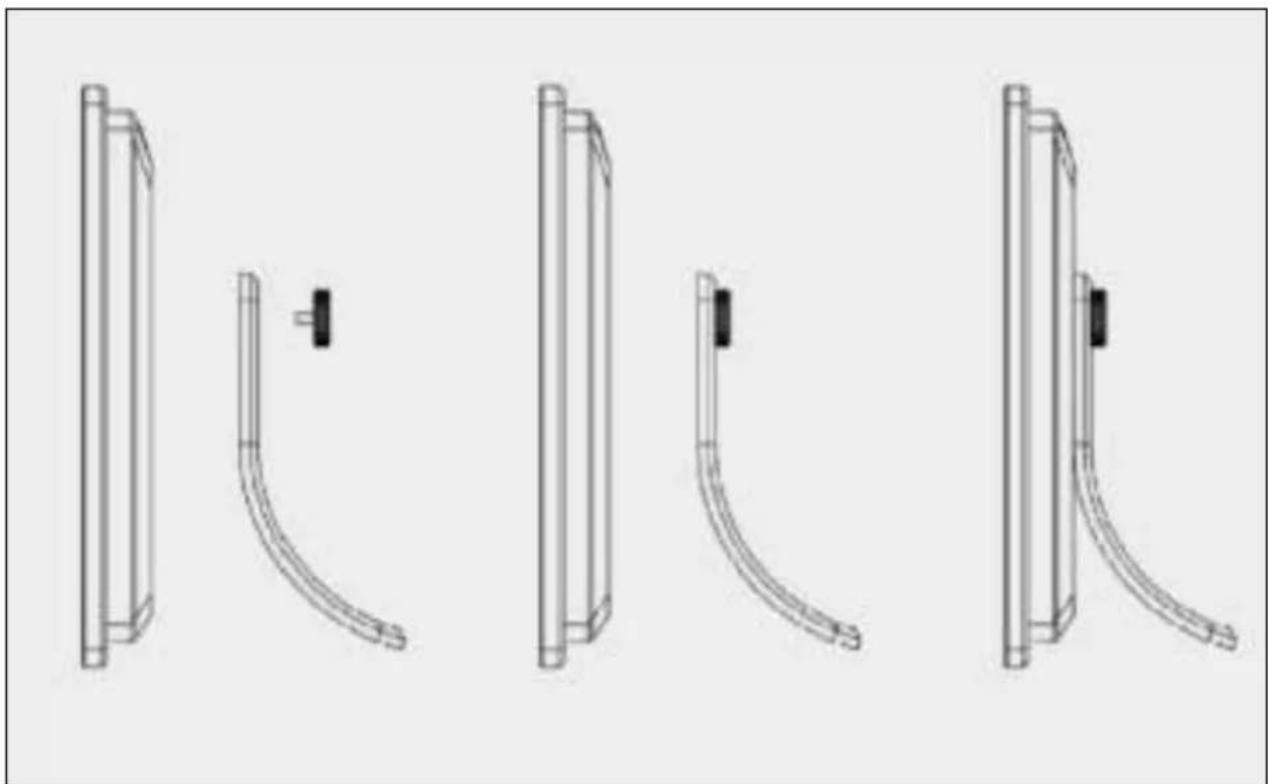

1. Aufstellungsanleitung

Setzen Sie die Schraube in die Halterung im digita-

len Bilderrahmen ein, verschieben Sie die Halterung

nach oben/unten, um den Winkel einzustellen und

ziehen Sie die Schraube an, bis der Aufsteller den

Bilderrahmen sicher aufrecht hält.DEUTSCH 3

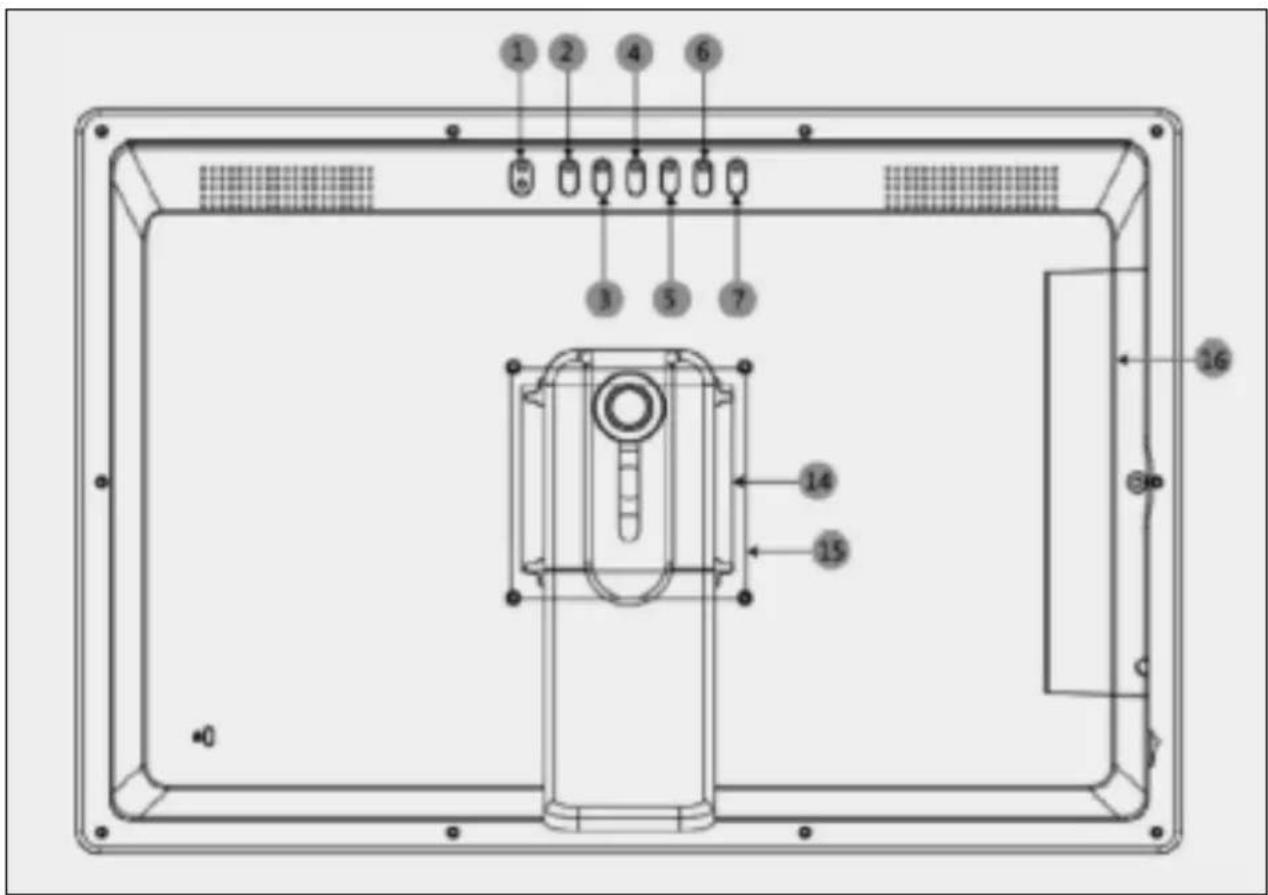

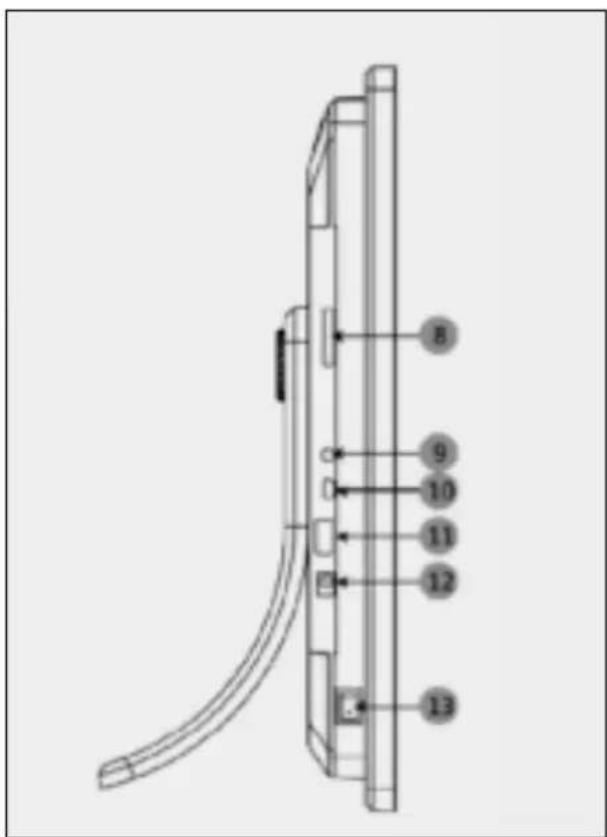

2a. Rückseite und linke Seite des

2. Navigation rechts / lauter

3. Navigation links / leiser

4. Navigation abwärts

5. Navigation aufwärts

14. Wandaufhängung (7,5 mm Schrauben)

15. 100 mm VESA (M4 Schrauben)

16. Abdeckung für AnschlüsseDEUTSCH4

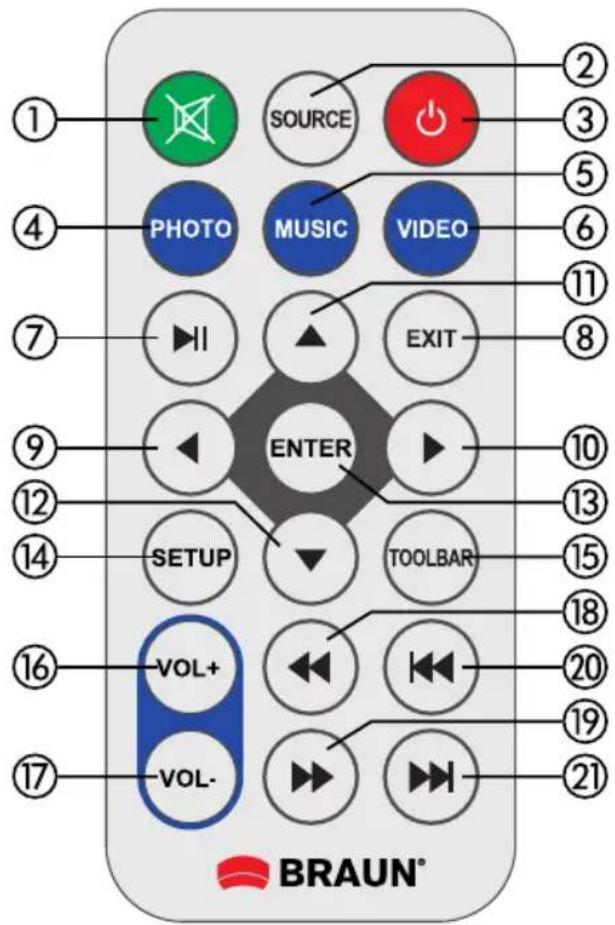

1. Stumm: Lautsprecher stummschalten

2. Source: Eingangsquelle wählen (HDMI-

3. Ein/Aus: Ein- und ausschalten

4. Foto: Fotos anzeigen

5. Musik: Musik abspielen

6. Film: Filme abspielen

Wiedergabe/Pause: Wiedergabe im

Stopp- oder Pausemodus starten, mit erneutem

Tastendruck unterbrechen (Pause)

8. Verlassen – Rückkehr zur vorherigen Seite

9. Navigation links

10.Navigation rechts

11. Navigation aufwärts

12. Navigation abwärts

13. Enter: Bestätigung

14. Einstellungen: Einstellungsmodus aufrufen

15. Werkzeugleiste: Informationsleiste anzei-

gen oder Foto-, Musik-, Videodatei löschen

16. VOL +: Lautstärke erhöhen

17. VOL -: Lautstärke verringern

18.  Rücklauf Musik- oder Videodatei

19.  Schneller Vorlauf Musik- oder Videodatei

20.  Vorherige Musik- oder Videodatei abspielen

21.  Nächste Musik- oder Videodatei abspielen

Toolbar –> Werkzeugleiste

2c. Einlegen und Wechseln der Batterie

Drehen Sie die Fernbedienung um und drücken Sie

den geriffelten Bereich des Batteriefachs herunter,

dann ziehen Sie die Lade heraus. Legen Sie eine

CR2025 Lithium-Knopfzelle mit „+“ auf Sie ausge-

richtet ein. Setzen Sie die Lade zurück.DEUTSCH 5

3.1 Schließen Sie das mitgelieferte Netzteil an einer

110-240 V AC Steckdose und am Netzteilein-

gang des Bilderrahmens an.

3.2 Ziehen Sie den Schutzfilm des Displays ab.

3.3 Ziehen Sie den Schutzfilm der Batterie im Batte-

riefach heraus und achten Sie darauf, dass eine

eine Batterie in der Fernbedienung eingesetzt

ist. Siehe „Batterie einsetzen“, wenn eine neue

Batterie eingesetzt werden muss.

3.4 Schalten Sie das Gerät mit der Ein-/Austaste auf

der Fernbedienung ein.

4. Bedienungshinweise

Nach dem Einschalten des Geräts wird der

Begrüßungsbildschirm angezeigt.

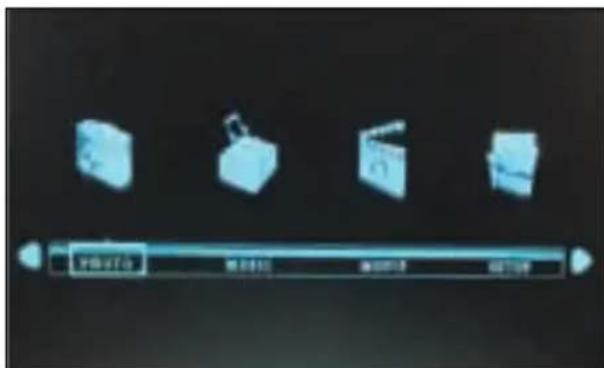

Nach dem Begrüßungsbildschirm wird automatisch

das Hauptmenü aufgerufen.

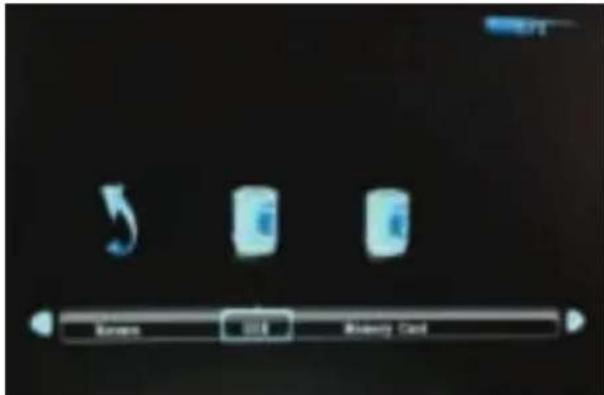

USB-Speichermedium und Speicherkarte

Das Gerät unterstützt SD/MMC/MS und USB 2.0.

Drücken Sie Enter zur Auswahl der Signalquelle.

1) Achten Sie darauf, dass unterstützte Bild-,

Musik- und Videodateien auf der Karte oder dem

USB-Gerät gespeichert sind.

2) Wählen Sie Auto-play Music, Movie oder Photo +

Music im Menü Setup.

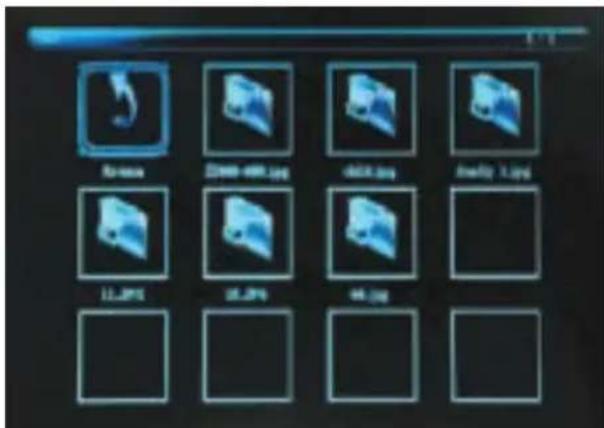

5. Bildmodus/Löschen

Markieren Sie im Hauptmenü Photo, drücken Sie

Enter zur Auswahl von USB 2.0 oder Speicherkarte

zur Wiedergabe, dann drücken Sie erneut Enter zum

Aufrufen des Miniaturbildmodus.

Drücken Sie zur Auswahl der Bilddatei

zur Anzeige und dann Enter zur Bestätigung.

Löschen: Im Miniaturbildmodus verwenden Sie

zur Auswahl des zu löschenden Bildes,

dann drücken Sie Toolbar zur Bestätigung.DEUTSCH6

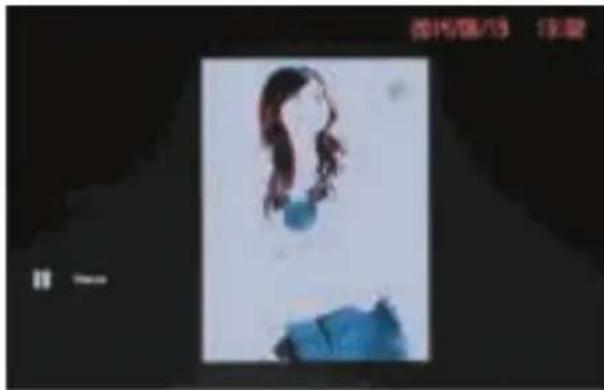

Während der Bildanzeige drücken Sie Toolbar zur

Anzeige der Informationsleiste und Einstellung.

1) Im Einstellungsmodus drücken Siezum Auf-

rufen des Zeiteinstellungsmenüs. Hier stellen Sie

das Zeitformat, die Anzeigeposition und die Far-

be der Zeitleiste ein.

2) Im Untermenü Zeitformat verbergen Sie die Zeit-

3) Drücken Sie Toolbar zur Anzeige der Informati-

onsleiste, mitnehmen Sie die Einstellungen

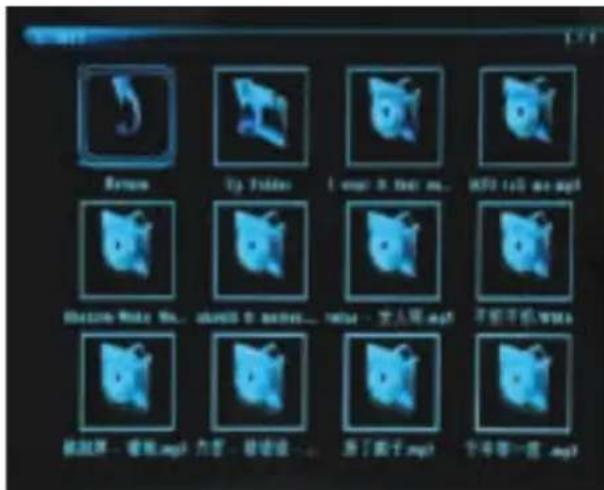

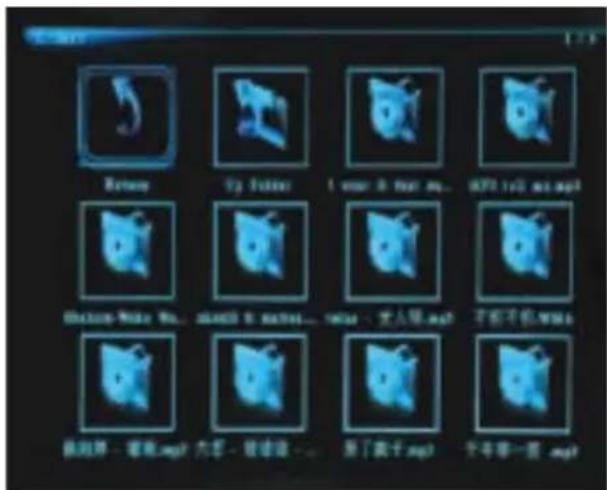

6. Musikmodus/Löschen

Markieren Sie im Hauptmenü Music, drücken Sie

Enter zur Auswahl von USB 2.0 oder Speicherkarte

zur Wiedergabe, dann drücken Sie erneut Enter

zum Aufrufen des Miniaturbildmodus. Drücken Sie

 zur Auswahl der Musikdatei zur Wieder-

gabe und dann Enter zur Bestätigung.

Im Miniaturbildmodus verwenden Sie 

zur Auswahl der zu löschenden Musikdatei, dann

drücken Sie Toolbar zur Bestätigung.

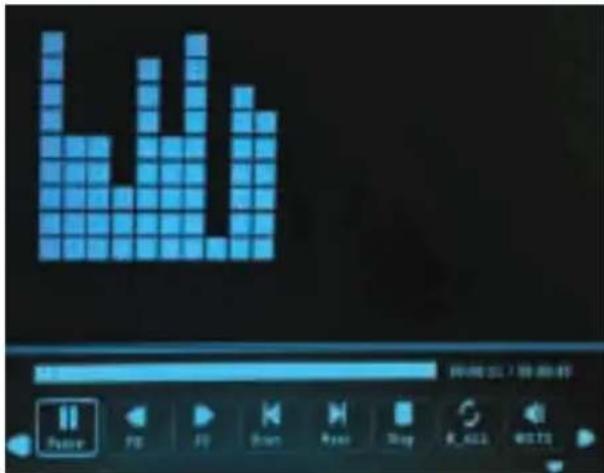

Während der Musikwiedergabe drücken Sie Toolbar

zur Anzeige der Musik-Informationsleiste. Hier

wählen Sie mit aus und drücken Sie Enter zur

1) Im Einstellungsmenü drücken Siezum Auf-

rufen des Zeiteinstellungsmenüs. Hier stellen

Sie das Zeitformat, die Anzeigeposition und die

Farbe der Zeitleiste ein.

2) Im Untermenü Zeitformat schließen Sie die Zeit-

3) Drücken Sie Toolbar zur Anzeige der Informati-

onsleiste, mitnehmen Sie die Einstellungen

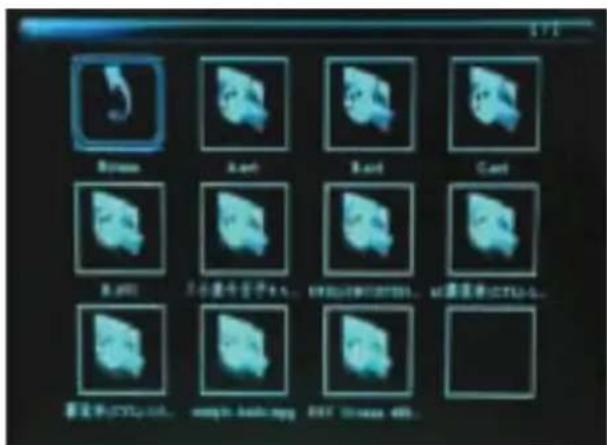

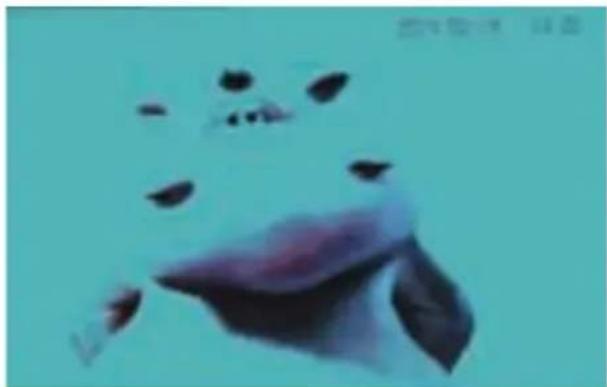

7. Videomodus/Löschen

Markieren Sie im Hauptmenü Video, drücken Sie

Enter zur Auswahl von USB 2.0 oder Speicherkarte

zur Wiedergabe, dann drücken Sie Enter zum Aufru-

fen des Miniaturbildmodus. Drücken Sie 

zur Auswahl der Videodatei zur Wiedergabe und

drücken Sie Enter zur Bestätigung.DEUTSCH 7

Löschen: Im Miniaturbildmodus verwenden Sie

 zur Auswahl der zu löschenden Videodatei

und drücken Sie Toolbar zur Bestätigung.

Während der Videowiedergabe drücken Sie Toolbar

zur Anzeige der Informationsleiste für die Einstel-

1) Im Einstellungsmodus drücken Sie zum Auf-

rufen des Zeiteinstellungsmenüs. Hier stellen Sie

das Zeitformat, die Anzeigeposition und die Far-

be der Zeitleiste ein.

2) Im Untermenü Zeitformat schließen Sie die Zeit-

3) Drücken Sie Toolbar zur Anzeige der Informati-

onsleiste, mit nehmen Sie die Einstellungen

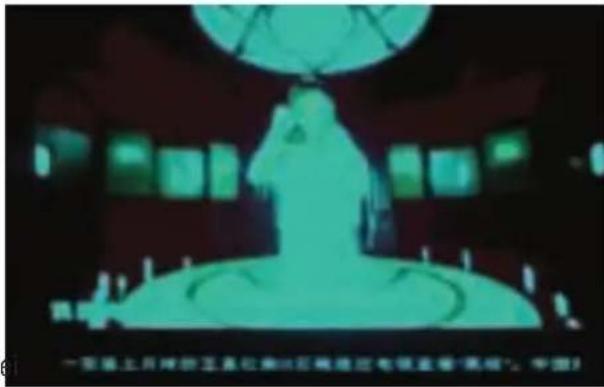

8. Scrollfunktion für Untertitel

Das Gerät unterstützt die Scrollfunktion für Unter-

titel während der Wiedergabe von Foto-, Musik-

Folgen Sie den nachstehenden Schritten zur Ein-

stellung der laufenden Untertitel:

a) Erstellen Sie eine TXT-Datei.

b) Speichern Sie die TXT-Datei im Format „Unico-

de“ und nennen Sie sie „SCROLL.TXT“.

c) Kopieren Sie diese TXT-Datei auf einen USB-

Stick oder eine Speicherkarte.

d) Schließen Sie den USB-Stick oder die Speicher-

karte an, die Untertitel werden nun während der

Anzeige der Foto-, Musik- oder Filmdatei ange-

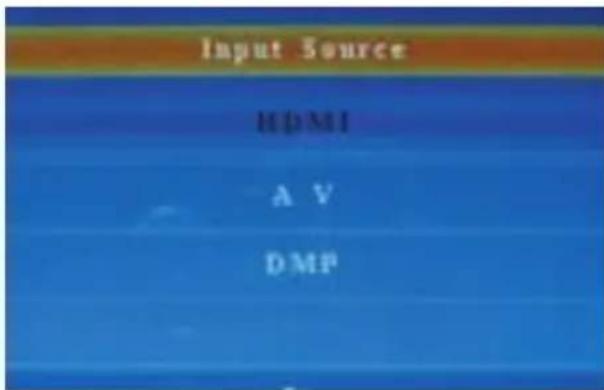

Schließen Sie ein Gerät mit HDMI-Ausgang an

HDMI-IN des Bilderrahmens an. Drücken Sie Source

und wählen Sie „HDMI“ als Signalquelle.DEUTSCH8

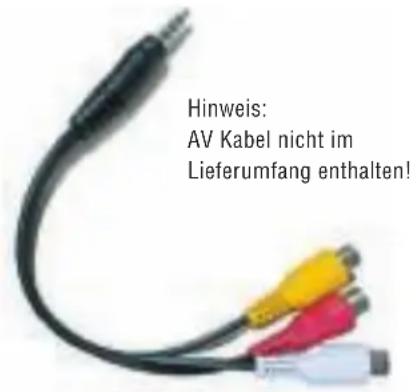

Schließen Sie ein Video-Gerät an AV-IN des Bilder-

rahmens an. Drücken Sie Source und wählen Sie

„AV“ als Signalquelle.

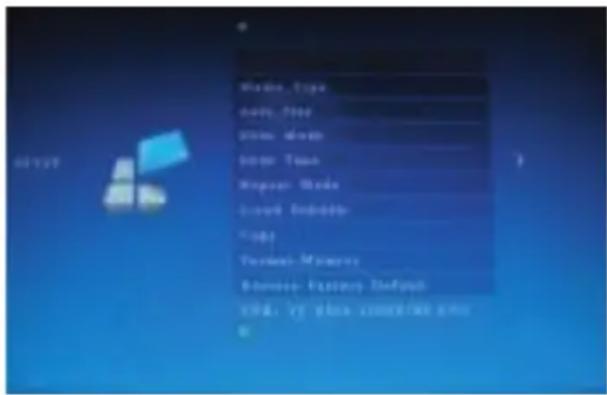

11.1 Einstellungsmenü

Markieren Sie im Hauptmenü Setup, drücken Sie

Enter zur Anzeige und dann zur Auswahl des

Menüpunkts (Hinweis: Drücken Sie Exit zur Rück-

kehr in das Hauptmenü und SETUP zur Rückkehr in

das vorherige Menü).

11.1.1 Sprache: DE, EN, FR, IT, ES, PT, NL, SV, GR.

11.1.2 Medientyp: Drücken Sie Enter und wählen

Sie „Photo“, „Music“, „Movie“, „Photo +

Music“ oder „Off“ zum Einstellen der auto-

matischen Wiedergabe.

11.1.5 Intervallzeit: 3s/5s/10s/30s/60s.

11.1.6 Wiederholungsmodus: Alle/Eine/Aus.

11.1.7 Laufende Untertitel: Schwarz, Weiß, Rot,

11.1.8 Kopieren: Unterstützt die Kopierfunktion

zwischen Speicherkarte und USB-Stick.

11.1.9 Speicher formatieren: Drücken Sie Enter und

dannzur Auswahl von Yes oder No, um

den integrierten Speicher zu formatieren.

11.1.10 Rücksetzung: Drücken Sie Enter und ver-

wenden Sie zur Auswahl oder Abwahl

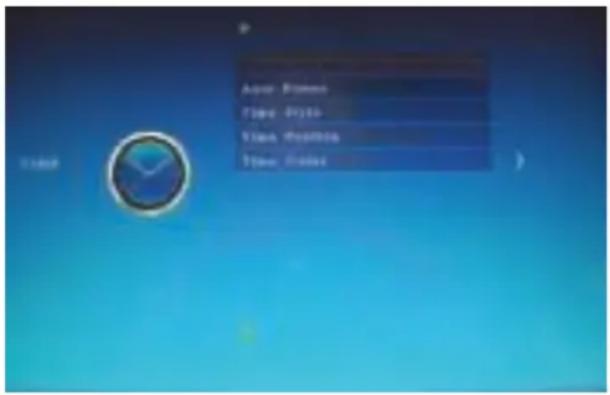

11.2 Zeiteinstellung

Markieren Sie im Hauptmenü Setup, drücken Sie

Enter und verwenden Siezur Auswahl des Zeit-

einstellungsmenüs. Drücken Siezur Auswahl

des Menüpunkts und dann Enter zur Bestätigung

(Hinweis: Drücken Sie Exit zur Rückkehr in das

Hauptmenü und SETUP zur Rückkehr in das vorheri-

11.2.1 Uhr: Drücken Sie Enter und verwenden Sie

zum Einstellen von Datum, Monat, Jahr,

Stunde, Minute und Sekunde und drücken

Sie Enter zur Bestätigung.

11.2.2 Automatische Ein- und Ausschaltung

Drücken Sie Enter und verwenden Siezur

Auswahl von „Once“, „Every Day“ oder „Off“, um

die automatische Ein- und Ausschaltung einzustellen.

Mitwählen Sie den gewünschten Alarm.

Mitwählen Sie Off/On. Bei Auswahl von

„On“ können Sie die Stunden und Minuten der

automatischen Ein- und Ausschaltung einstellen.

11.2.3 Zeitformat: Drücken Sie Enter und wählen

Sie mitdas Zeitformat. Drücken Sie

Enter zur Bestätigung.

11.2.4 Anzeigeposition: Drücken Sie Enter und

wählen Sie mitdie Position „Right-Top“

oder „Left-Top“. Drücken Sie Enter zur

11.2.5 Farbe der Zeitanzeige: Drücken Sie Enter zur

Auswahl von „White“, „Black“, „Red“, „Blue“

Lieferumfang enthalten!DEUTSCH 9

oder „Yellow“, dann drücken Sie Enter zur Bestäti-

11.3 Bildeinstellung

Markieren Sie im Hauptmenü Setup, drücken Sie

Enter und verwenden Siezur Auswahl des Bild-

einstellungsmenüs. Drücken Sie zur Auswahl des

Menüpunkts und dann Enter zur Bestätigung (Hin-

weis: Drücken Sie Exit zur Rückkehr in das Haupt-

menü und SETUP zur Rückkehr in das vorherige

a) Drücken Sie Enter zur Auswahl von „Standard“,

„Mild“, „User“ oder „Dynamic“.

b) Bei Auswahl von „User“ haben Sie folgende

Kontrast: Mitwählen Sie zwischen 00 (geringste

Einstellung) und 100 (höchste Einstellung).

Farbe: Mitwählen Sie zwischen 00 (geringste

Einstellung) und 100 (höchste Einstellung).

Bildschärfe: Mitwählen Sie zwischen 00 (ge-

ringste Einstellung) und 100 (höchste Einstellung).

11.3.2 Bildformat: Anpassen, Nur scannen, Panora-

11.3.3 Bildanpassung

a) Drücken Sie Enter zur Auswahl von „Cool“,

„Medium“, „Warm“ oder „User“.

b) Bei Auswahl von „User“ haben Sie folgende

Rot: Mitwählen Sie zwischen 00 (geringste

Einstellung) und 100 (höchste Einstellung).

Grün: Mitwählen Sie zwischen 00 (geringste

Einstellung) und 100 (höchste Einstellung).

Blau: Mitwählen Sie zwischen 00 (geringste

Einstellung) und 100 (höchste Einstellung).

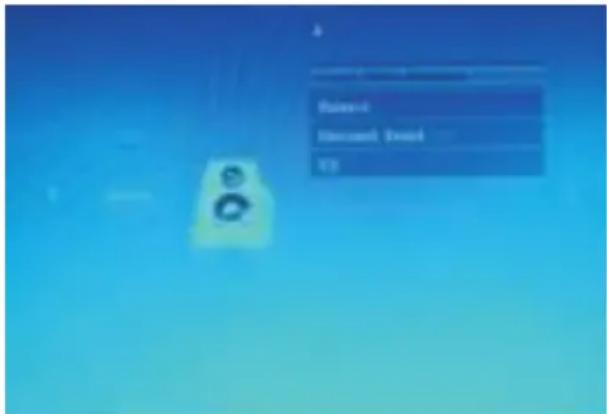

11.4 Klangeinstellung

Markieren Sie im Hauptmenü Setup, drücken Sie

Enter und stellen Sie den Klang mitein.

Drücken Siezur Auswahl des Menüpunkts und

dann Enter zur Bestätigung (Hinweis: Drücken Sie

Exit zur Rückkehr in das Hauptmenü und SETUP zur

Rückkehr in das vorherige Menü).

a) Drücken Sie Enter zur Auswahl von „Standard“,

„Music“, „Movie“, „Sports“ oder „User“.

b) Bei Auswahl von „User“ haben Sie folgende

Höhen: Mitwählen Sie zwischen 00 (geringste

Einstellung) und 100 (höchste Einstellung).

Bässe: Mitwählen Sie zwischen 00 (geringste

Einstellung) und 100 (höchste Einstellung).

Mitwählen Sie zwischen -50 (geringste Ein-

stellung) und 50 (höchste Einstellung).

11.4.3 Surround-Sound:

Aus, Surround 1, Surround 2

120Hz: Mitwählen Sie zwischen 00 (geringste

Einstellung) und 100 (höchste Einstellung).

500Hz: Mitwählen Sie zwischen 00 (geringste

Einstellung) und 100 (höchste Einstellung).

1,5KHz: Mitwählen Sie zwischen 00 (geringste

Einstellung) und 100 (höchste Einstellung).

5KHz: Mitwählen Sie zwischen 00 (geringste

Einstellung) und 100 (höchste Einstellung).

10KHz: Mitwählen Sie zwischen 00 (geringste

Einstellung) und 100 (höchste Einstellung).DEUTSCH10

12. Technische Spezifikationen

• Netzadapter: Eingang AC 100-240V 50/60Hz

Ausgang DC: 12V/1,5A

• Bildformat: JPEG, BMP

Displaygröße: 47 cm, 18,5 Zoll TFT Auflösung: 1366x768 Pixel

Bildseitenverhältnis: 16:9

Betriebstemperatur: 0°~40°

Luftfeuchtigkeit: 10-85%

13. Anleitung zur Problembehebung

Falls Sie Probleme mit Ihrem Gerät haben, beach-

ten Sie die folgenden Hinweise. Für weitere Hilfe,

kontaktieren Sie den technischen Support.

• Bitte überprüfen Sie, ob der Stecker korrekt ein-

Fernbedienung funktioniert nicht:

• Bitte überprüfen Sie, ob die Batterie genügend

Spannung aufweist. Die Batterie kann unter nor-

malen Bedingungen ein halbes Jahr verwendet

werden. Ersetzen Sie diese durch eine neue Bat-

terie, falls erforderlich.

Lesen von Speicherkarte oder USB nicht möglich:

• Bitte überprüfen Sie ob sich gespeicherte Datei-

en auf der Speicherkarte oder dem USB-Gerät

• Von leeren Speichermedien kann nicht gelesen

Datei kann nicht wiedergeben werden:

• Bitte überprüfen Sie ob das Datei-Format vom

Gerät unterstützt wird.

Display zu hell oder zu dunkel:

• Bitte stellen Sie die Helligkeit oder Kontrast über

das Menü Einstellungen ein.

Die Farbe ist blass oder keine Farbe:

• Bitte ändern Sie die Farb- und Kontrasteinstel-

• Bitte überprüfen Sie, ob die Lautstärke richtig

eingestellt ist und der Spieler nicht im Stumm-

(Mute)-Modus.ENGLISH

Englisch –> Français

8. Scrollfunktion für Untertitel 37

11.1.3 Automatische Weergave: USB, Geheugenkaar.

Englisch –> Português

9. HDMI-IN-funktion 77

5. Bildläge/Raderingsfunktion

6. Musikläge/Raderingsfunktion

11.3.3 Bildjustering

• Bildformat: JPEG, BMP
