BEDIENUNGSANLEITUNG DigiFrame 1560 BRAUN

BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 1BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 2DEUTSCH 1

Wichtige Sicherheitshinweise1

Aufstellen des digitalen Bilderrahmens3

Anzeige zur Menüauswahl3

Anzeige zur Modusauswahl3

Video abspielen (nur Modell mit Videofunktion) ....4

Musik abspielen (nur Modell mit MP3-Funktion) ...4

Gemischte Dateien verwenden

(nur Modell mit Video- und MP3-Funktion) 5

Arbeiten mit Dateien 5

Kopieren von Dateien5

Löschen von Dateien 6

Anschließen an einen Computer6

Einstellungen des Bilderrahmens vornehmen 6

Einstellen von Kalender und Uhrzeit/Alarm

(nur Modell mit dieser Funktion)6

Liste der Menüs und Funktionen 7

Wichtige Sicherheitshinweise

• Der Bilderrahmen darf nicht mit Wasser, Feuchtig-

keit oder staubiger Umgebung in Kontakt kommen.

• Die Betriebstemperatur liegt zwischen 0-40°C.

Den Bilderrahmen keiner starken Hitze oder Kälte

• Den Bilderrahmen nicht fallen lassen oder

• Den Bilderrahmen nicht öffnen. Lassen Sie das

Gerät nur von einem qualifizierten Kundenservice

• Das Netzteil an den Bilderrahmen und eine Steck-

• Nur vom Hersteller genehmigtes Zubehör für den

Bilderrahmen verwenden.

• Das Netzkabel aus der Steckdose ziehen, wenn der

Bilderrahmen längere Zeit nicht in Gebrauch ist.

Achtung: Der Bilderrahmen darf nicht mit Feuch-

tigkeit oder Wasser in Berührung kommen, da dies

zu Stromschlägen führen kann.

• Digitaler Bilderrahmen

Dieser digitale Bilderrahmen ist in unterschiedlichen

Versionen erhältlich. Die genauen Funktionen des jewei-

ligen Modells sind auf der Verpackung angegeben.

BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 3DEUTSCH2

Herzlichen Glückwunsch zum Erwerb Ihres Digi-

Mit diesem Gerät können Sie Ihre digitalen Bilder

direkt von einer Speicherkarte anschauen, ganz

ohne Computer. Legen Sie einfach eine Speicher-

karte in den DigiFrame, schalten Sie ihn ein und

schon sehen Sie Ihre Bilder in einer Diashow.

Mit dem DigiFrame können Sie einzelne Bilder

betrachten, Videoclips abspielen oder Hintergrund-

musik zu einer Diashow (nur Modell mit Video- und

Lesen Sie sich bitte diese Bedienungsanleitung auf-

merksam durch, damit Sie alle Funktionen Ihres

neuen DigiFrame kennen lernen und optimal nutzen

Dieser DigiFrame ist in unterschiedlichen Versio-

nen erhältlich. Die genauen Funktionen des jewei-

ligen DigiFrame-Modells sind auf der Verpackung

Der DigiFrame verfügt über folgende

• Anzeigen von digitalen Bildern in einer Diashow

mit Hintergrundmusik (nur Modell mit MP3-Funk-

• Abspielen von Musik- und Videodateien (nur

Modell mit Video- und MP3-Funktion)

• Kalenderfunktion mit Uhrzeit und Alarmfunktion

(nur Modell mit dieser Funktion)

• Drehen und Zoomen von Bildern

• Einstellung von Helligkeit, Kontrast und Farbe

•Integrierter Datenspeicher

• Einfache Bedienung der Menüs und Steuerelemente

(nur Modell mit MP3-

BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 4DEUTSCH 3

Aufstellen des digitalen Bilderrahmens

1. Das Netzteil an den Bilderrahmen und eine

Steckdose anschließen.

2. Bei digitalen Bilderrahmen mit einem Ein/Aus-

Schalter den Schalter in die Einschaltposition

3. Eine Speicherkarte in den entsprechenden Steck-

platz einschieben. Die Karten passen nur in einer

Richtung. Nicht gewaltsam einschieben. Korrekt

eingelegt liegt die Karte passgenau im Steckplatz.

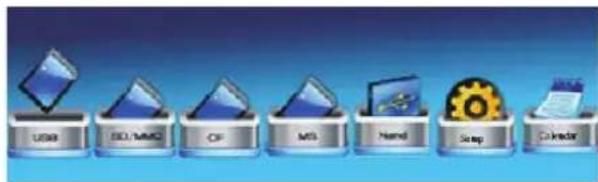

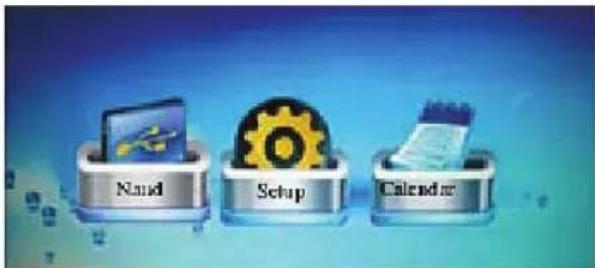

Anzeige zur Menüauswahl

Mit dieser Anzeige können Sie das gewünschte

1. NAND, SD/MMC, CF, …

Den Typ der verwendeten Speicherkarte auswählen

Einstellungen des Rahmens anpassen

Kalender mit Uhrzeit und Alarmeinstellungen

anzeigen (nur Modell mit dieser Funktion)

Speicherkarte auswählen

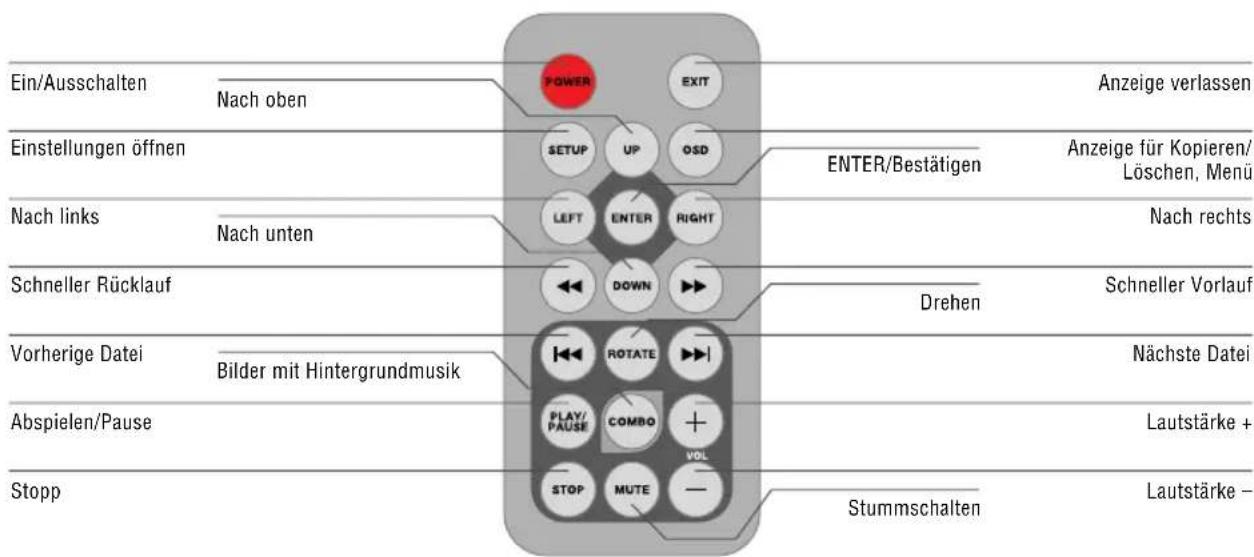

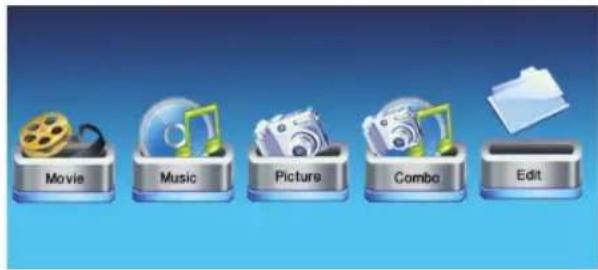

Anzeige zur Modusauswahl

Die Anzeige zur Modusauswahl erscheint nach Aus-

wahl der Datenquelle. Hier können Sie den Dateityp

der anzuzeigenden oder abzuspielenden Dateien

1. Film:Videodateien werden abgespielt (nur Modell

2. Musik: Musikdateien werden abgespielt (nur

Modell mit MP3-Funktion)

3. Bild: Bilder werden in einer Diashow angezeigt

4. Combo: Abspielen einer Diashow mit Hinter-

grundmusik (nur Modell mit MP3-Funktion)

5. Spielliste: Dateien können kopiert oder gelöscht

Einstellungen öffnen

Bilder mit Hintergrundmusik

Anzeige für Kopieren/

BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 5DEUTSCH4

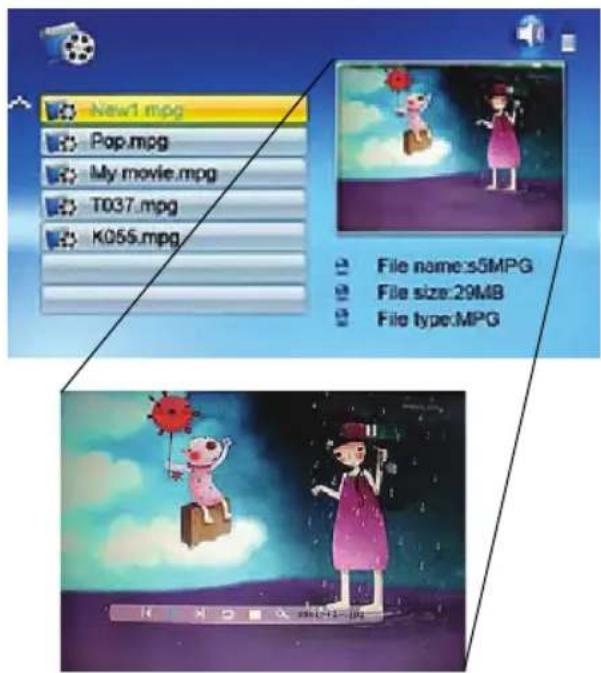

(nur Modell mit Videofunktion)

In der Anzeige zur Modusauswahl mit den Pfeiltasten

Film auswählen und ENTER drücken. Eine Liste mit

den verfügbaren Videodateien wird angezeigt.

1. Wählen Sie mit den Pfeiltasten [

gewünschte Datei aus und drücken Sie ENTER.

Der Bilderrahmen spielt das Video ab.

2. Um die Info-Leiste während der Wiedergabe

anzuzeigen, drücken Sie OSD.

] und ENTER, um eine Funk-

tion in der Leiste auszuwählen.

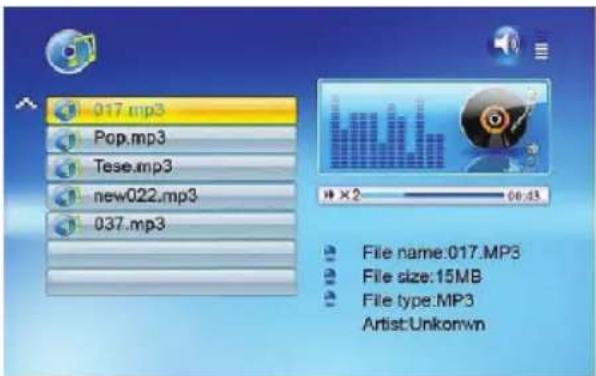

(nur Modell mit MP3-Funktion)

In der Anzeige zur Modusauswahl mit den Pfeiltasten

Musik auswählen und ENTER drücken. Eine Liste mit

den verfügbaren Musikdateien wird angezeigt.

1. Wählen Sie mit den Pfeiltasten []/[] die

gewünschte Datei aus und drücken Sie ENTER.

Der Bilderrahmen spielt die Datei.

Hinweis: Mit den Tasten VOL

bedienung können Sie die Lautstärke verändern.

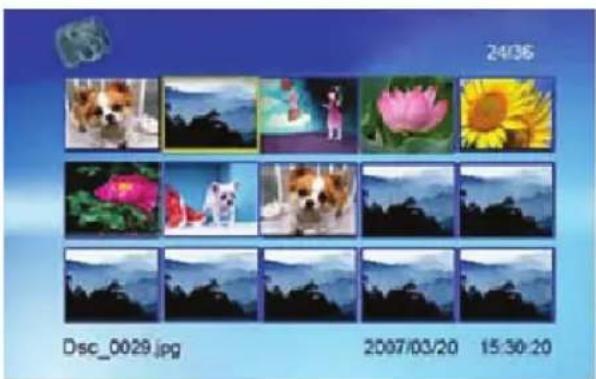

1. In der Anzeige zur Modusauswahl mit den Pfeilta-

sten Bild auswählen und ENTER drücken. Eine Liste

mit den verfügbaren Bilddateien wird angezeigt.

2. Wählen Sie mit den Pfeiltasten []/[] die

gewünschte Datei aus und drücken Sie ENTER.

Der Bilderrahmen zeigt das Bild.

3. Um die Info-Leiste anzuzeigen, drücken Sie OSD.

] und ENTER, um eine Funk-

tion in der Leiste auszuwählen.

BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 6DEUTSCH 5

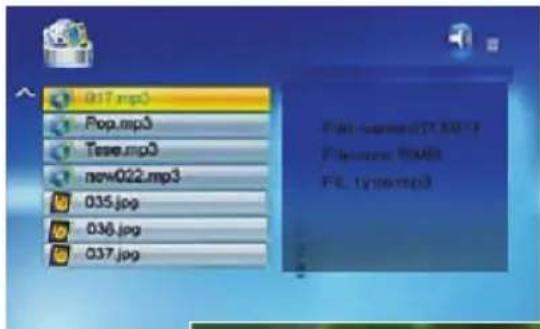

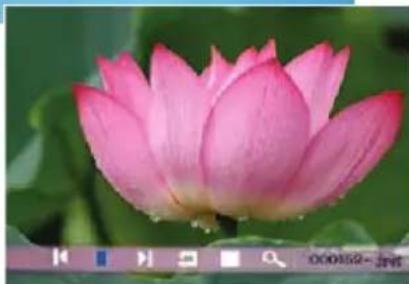

Gemischte Dateien verwenden

(nur Modell mit Video- und MP3-Funktion)

In der Anzeige zur Modusauswahl mit den Pfeilta-

sten Combo auswählen und ENTER drücken. Eine

Liste mit den verfügbaren Dateien wird angezeigt.

1. Wählen Sie mit den Pfeiltasten [

gewünschten Bild- und Musikdateien aus und

drücken Sie ENTER, um eine Diashow mit Hinter-

grundmusik zu starten.

Hinweis: Mit den Tasten VOL / auf der Fern-

bedienung können Sie die Lautstärke verändern.

Arbeiten mit Dateien

1. In der Anzeige zur Modusauswahl mit den Pfeil-

tasten Spielliste auswählen und ENTER drücken.

Eine Liste mit den verfügbaren Dateien und Ord-

nern wird angezeigt.

2. Wählen Sie mit den Pfeiltasten []/[] die

gewünschte Datei aus.

], um eine Datei zu markieren.

wird hinter dem Dateinamen ange-

4. Um eine Markierung zurückzunehmen, drücken

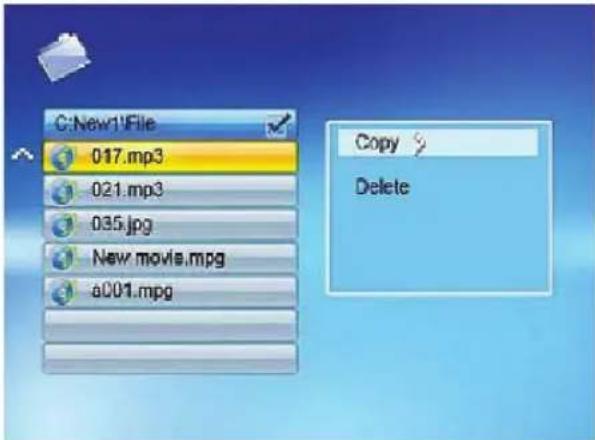

Kopieren von Dateien

1. Ist die Datei markiert, drücken Sie OSD, wählen

COPY und bestätigen mit ENTER.

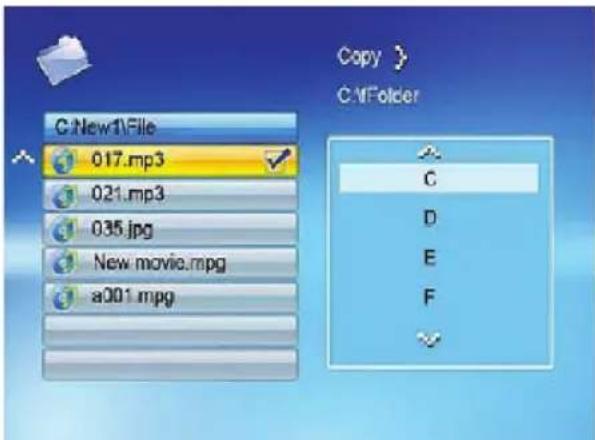

2. Wählen Sie mit den Pfeiltasten []/[] den

Zielort aus und bestätigen Sie mit der rechten

]. Drücken Sie ENTER, um die

Datei in das angegebene Zielverzeichnis zu

BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 7DEUTSCH6

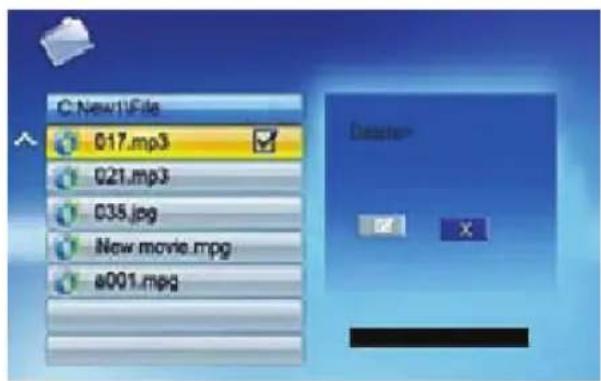

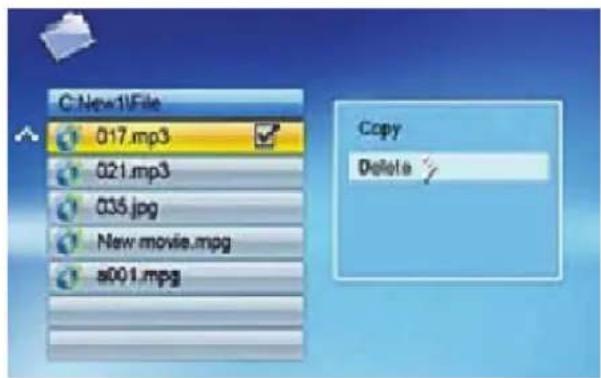

1. Ist die Datei markiert, drücken Sie OSD, wählen

DELETE und bestätigen mit ENTER.

2. Wählen Sie mit der linken Pfeiltaste [

Schaltfläche mit dem Haken

3. Wenn Sie ENTER drücken, wird die Datei

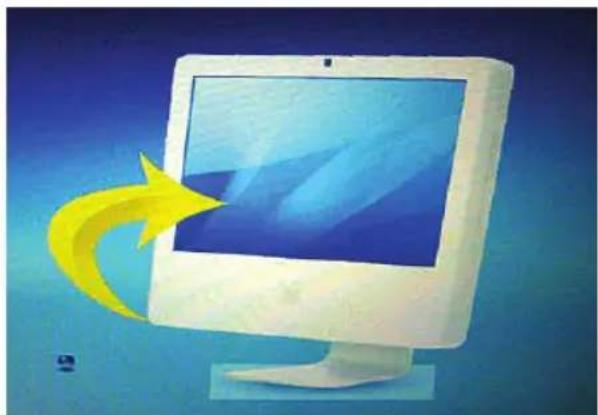

Anschließen an einen Computer

Über ein USB-Kabel können Sie den digitalen Bil-

derrahmen an einen Computer anschließen, um die

Dateien auf der Speicherkarte am Computer zu

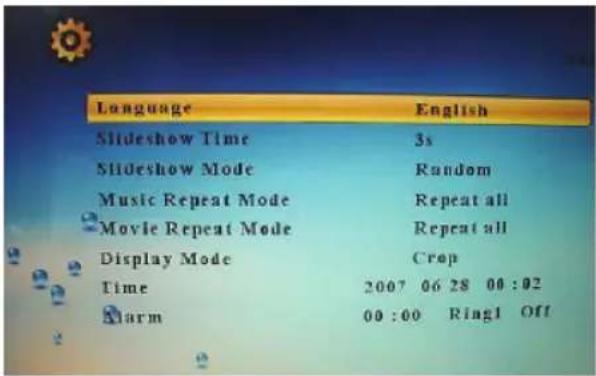

Einstellungen des Bilderrahmens

In der Anzeige zur Menüauswahl mit den Pfeiltasten

Setup auswählen und ENTER drücken. Eine Liste

mit den verfügbaren Optionen wird angezeigt.

Die Einstellungen und Parameter werden wie folgt

[]/[]: Eintrag verschieben oder Parameter

]: Parameterwert verändern

ENTER: Einstellung bestätigen

EXIT: Zur Liste der Einstellungen zurückkehren

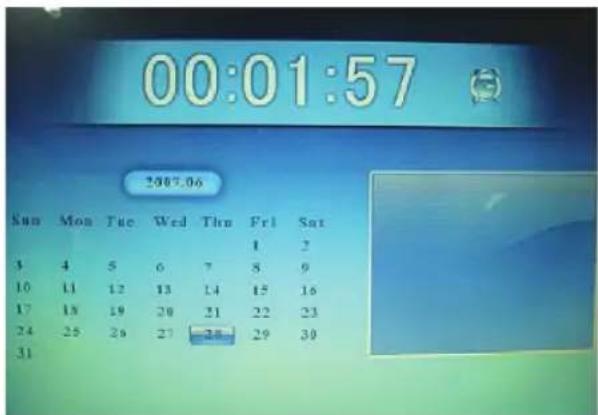

Einstellen von Kalender und

(nur Modell mit dieser Funktion)

In der Anzeige zur Menüauswahl mit den Pfeiltasten

Kalender auswählen und ENTER drücken. Eine

Anzeige erscheint, in der Sie die Einstellungen fest-

[]/[]: Vorheriges oder nächstes Jahr anzeigen

]: Vorherigen oder nächsten Monat anzeigen

ENTER: Einstellung bestätigen

BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 8DEUTSCH 7

Anzeigeoption Einstellungen Beschreibung

Menüauswahl NAND Interner Speicher

Setup Rahmeneinstellungen vornehmen

Kalender Kalender, Uhrzeit und Alarm

USB SD/MMC Verfügbare Speicherkarten und Speicherorte

MS CF Modusauswahl Film Videodatei abspielen

Musik MP3-Datei abspielen

Bild Diashow anzeigen

Combo Diashow mit Hintergrundmusik anzeigen

Spielliste Dateien kopieren/löschen

Menü Setup Spracheinstellung Die gewünschte Sprache auswählen

Dia Zeit Legt die Anzeigedauer der einzelnen Bilder fest:

3s, 5s, 15s, 1 Minute, 15 Minute, 1 Stunde

Modus Diavorführung 14 Spezialeffekte für den Übergang von einem Bild

zum nächsten in einer Diashow

Musik Wiederholung Modus Eine einzelne Musikdatei oder alle Musikdateien werden

wiederholt, oder die vorhandenen Dateien werden nur

einmal abgespielt: Wiederholung einzeln, Wiederholung

alle, Wiederholung aus

Film Wiederholung Modus Eine einzelne Videodatei oder alle Videodateien werden

wiederholt, oder die vorhandenen Dateien werden nur

einmal abgespielt: Wiederholung einzeln, Wiederholung

alle, Wiederholung aus

Bildformatwahl Normal: Seitenverhältnis des Originalbilds wird beibehalten

Abschneiden: Vollbildanzeige (Höhen-/Breitenverhältnis der

Bildinhalte wird beibehalten, Bild wird abgeschnitten)

Strecken: Das Bild wird auf Bildschirmgröße gestreckt

(Höhen-/Breitenverhältnis wird verzerrt)

Zeit Zeit einstellen (Jahr/Monat/Tag/Stunde/Minute)

Alarmeinstellung Alarm einstellen

Helligkeit Helligkeit einstellen

Kontrast Kontrast einstellen

Farbsättigung Farbsättigung einstellen

Zeiteinstellung (Ein) Zeit einstellen, wann sich der Rahmen automatisch

einschalten soll, ON/OFF Zeiteinstellung (Aus) Zeit einstellen, wann sich der Rahmen automatisch

ausschalten soll, ON/OFF Splitscreen Funktion Es werden mehrere Bilder auf einmal angezeigt; AN/Aus

Auto Play Den Dateityp auswählen, der beim Einschalten des Rah-

mens gespielt werden soll: Film, Bild, Musik

Werkseinstellungen Mit ENTER wird der Rahmen sofort auf die Werkseinstel-

lungen zurückgesetzt. Es erscheint kein Warnhinweis.

Liste der Menüs und Funktionen

BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 9DEUTSCH8

Frage: Weshalb können mit dem digitalen

Bilderrahmen nicht alle Bild- und Video-

dateien abgespielt werden?

Antwort: Der digitale Bilderrahmen unterstützt

abhängig von den Produktspezifikatio-

nen JPEG- und MP3-Formate sowie eini-

ge Videoformate. Aus dem Internet her-

untergeladene Dateien werden mögli-

cherweise nicht unterstützt.

Frage: Ich habe eine Speicherkarte in den Bil-

derrahmen eingelegt. Weshalb wird die

Karte nicht gelesen?

Antwort: Überprüfen Sie zuerst, ob der Bilderrah-

men die eingelegte Speicherkarte unter-

stützt. Vergewissern Sie sich, dass die

Speicherkarte korrekt und vollständig in

der richtigen Richtung in den Steckplatz

eingelegt ist. Überprüfen Sie, ob im Bil-

derrahmen das richtige Symbol für die

Speicherkarte ausgewählt ist.

Frage: Weshalb werden einige Bilder langsamer

oder schneller angezeigt?

Antwort: Die Ladezeit von Bildern mit hoher Auf-

Dieses Symbol auf dem Produkt oder in

der Gebrauchsanleitung bedeutet, dass

das Elektrogerät nicht im Hausmüll

entsorgt werden darf, sondern EU-weit

an speziellen Sammelstellen abgegeben

werden muss. Für nähere Informationen

wenden Sie sich an Ihre Stadt oder Ge-

meinde oder an den Händler, wo Sie

das Produkt erworben haben.

Bilder: JPEG bis 16 Megapixel

Video: MPEG 1/2/4, Motion JPEG

(nur Modell mit Video-Funktion)

(nur Modell mit MP3-Funktion)

Eingang: AC 100 V–240 V, 50–60 Hz

Ausgang: DC 12 V, 2,0 A Hinweis:

Technische und Design-Änderungen vorbehalten.

BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 10ENGLISH 9

Important Safety Precautions9

BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 11ENGLISH10

BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 12ENGLISH 11

BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 13ENGLISH12

BN_ BA_DF1560_0310.qxd 12.03.2010 16:20 Uhr Seite 14ENGLISH 13

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 15ENGLISH14

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 16ENGLISH 15

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 17ENGLISH16

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 18FRANÇAIS 17

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 19FRANÇAIS18

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 20FRANÇAIS 19

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 21FRANÇAIS20

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 22FRANÇAIS 21

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 23FRANÇAIS22

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 24FRANÇAIS 23

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 25FRANÇAIS24

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 26ITALIANO 25

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 27ITALIANO26

Connessione mini USB Connessione USB BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 28ITALIANO 27

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 29ITALIANO28

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 30ITALIANO 29

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 31ITALIANO30

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 32ITALIANO 31

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 33ITALIANO32

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 34NEDERLANDS 33

Technische gegevens40

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 35NEDERLANDS34

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 36NEDERLANDS 35

wissen von bestanden, menu

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 37NEDERLANDS36

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 38NEDERLANDS 37

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 39NEDERLANDS38

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 40NEDERLANDS 39

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 41NEDERLANDS40

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 42ESPAÑOL 41

BN_ BA_DF1560_0310.qxd 12.03.2010 16:21 Uhr Seite 43ESPAÑOL42

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 44ESPAÑOL 43

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 45ESPAÑOL44

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 46ESPAÑOL 45

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 47ESPAÑOL46

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 48ESPAÑOL 47

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 49ESPAÑOL48

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 50PORTUGUÉS 49

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 51PORTUGUÉS50

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 52PORTUGUÉS 51

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 53PORTUGUÉS52

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 54PORTUGUÉS 53

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 55PORTUGUÉS54

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 56PORTUGUÉS 55

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 57PORTUGUÉS56

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 58SWEDISH 57

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 59SWEDISH58

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 60SWEDISH 59

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 61SWEDISH60

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 62SWEDISH 61

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 63SWEDISH62

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 64SWEDISH 63

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 65SWEDISH64

BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 66BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 67BRAUN PHOTO TECHNIK GmbH Nürnberg / Germany

www.braun-phototechnik.de

DF1560 / N BN_ BA_DF1560_0310.qxd 12.03.2010 16:22 Uhr Seite 68
