Marca	Brennenstuhl
Modelo	SOL SV1205 P2
Categoria	Iluminação
Tipo de produto	Lâmpada solar LED com detector de movimento
Alimentação	Painel solar
Tipo de bateria	Ni-MH recarregável AA 1,2 V
Capacidade da bateria	3 x 2200 mAh
Duração da iluminação	Ajustável de 10 segundos a 1 minuto
Alcance do detector	Até 10 metros
Ângulo de vigilância	Horizontal
Sensibilidade de resposta	Ajustável (dia/noite)
Índice de proteção	IP44
Temperatura de operação	-15 °C a +45 °C
Carga inicial	Até 4 dias sob luz solar direta
Funções principais	Detector de movimento, ajustes TIME e LUX
Manutenção e limpeza	Limpar com pano úmido; evitar produtos químicos ou abrasivos
Segurança	Não usar se o cabo estiver danificado; respeitar a polaridade das baterias
Peças sobressalentes	Baterias Ni-MH AA 1,2 V substituíveis
Reparabilidade	Substituição das baterias possível

Perguntas frequentes - SOL SV1205 P2 BRENNENSTUHL

Como carregar a lâmpada solar pela primeira vez?

Antes da primeira utilização, coloque o interruptor em OFF e conecte o painel solar à unidade principal. Exponha o painel à luz solar direta por até 4 dias para carga completa.

O que fazer se a lâmpada não acender à noite?

Verifique se o interruptor está em ON, se o regulador LUX não está ajustado muito para a posição dia, e se o detector de movimento está bem orientado. Certifique-se também de que a bateria está suficientemente carregada (carregue 3-4 dias com interruptor em OFF).

Como ajustar a duração da iluminação?

Use o regulador TIME localizado na parte traseira do detector. Gire no sentido (+) para aumentar a duração (até 1 minuto) ou no sentido (-) para reduzi-la (até 10 segundos).

Como substituir a bateria?

Coloque o interruptor em OFF e desconecte o painel solar. Abra a caixa da unidade principal, retire as baterias antigas e insira novas baterias Ni-MH AA 1,2 V respeitando a polaridade. Recarregue-as se possível antes da primeira utilização.

Qual é o alcance do detector de movimento?

O alcance máximo do detector é de 10 metros, dependendo da altura de montagem e da orientação.

Por que a lâmpada acende durante o dia?

Isso significa que o regulador LUX está ajustado muito para a posição dia (símbolo sol). Gire-o para a posição noite (símbolo lua) para que a lâmpada acenda apenas no escuro.

Como limpar o painel solar?

Limpe regularmente o painel solar e o detector de movimento com um pano úmido. Não use nenhum produto químico ou abrasivo que possa danificar a superfície.

Posso usar outro painel solar que não o fornecido?

Não, não use nenhum outro módulo solar que não o fornecido com o aparelho, pois isso pode danificar o sistema ou criar risco de segurança.

Qual é a temperatura de operação da lâmpada?

A lâmpada pode operar em uma faixa de temperatura de -15 °C a +45 °C.

Onde posso encontrar peças de reposição?

As baterias de reposição (Ni-MH AA 1,2 V) estão disponíveis no comércio. Para outras peças, consulte o site www.brennenstuhl.com ou entre em contato com o serviço pós-venda.

MANUAL DE UTILIZADOR SOL SV1205 P2 BRENNENSTUHL

ANOMALIE DI FUNZIONAMENTO

(ANOMALIA / CAUSA SOLUZIONE)

PT INSTRUÇões DE INSTALLação E MANUAL DO UTILIZADOR

Familiarize-se com este produit antes da primeira'utilisation. Por favor, leia com atençao as instruções de operação e precações de segurança. Use este aparelho apenas como descririto e nas areas de aplicação espécificas.

Guarde estas instruções. Ao passar este aparelho a terreiros, certificque-se de incluiç todas a documentação.

LISTA DE PEÇAS

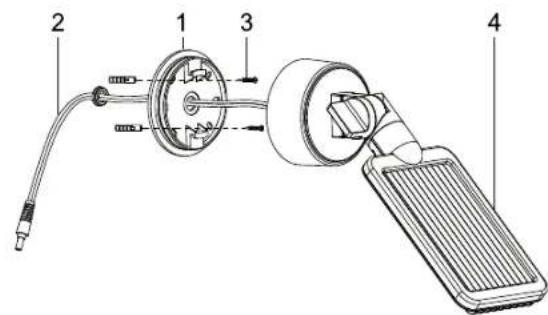

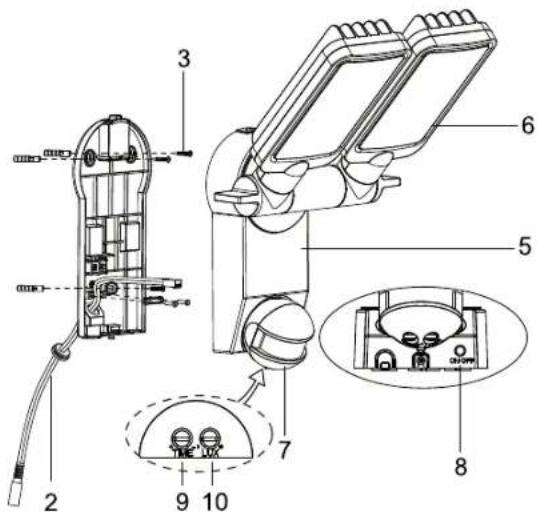

1 Suporte de pailen solar
2 Cabo de ligação do pailen solar
3 Parafudos de montagem para modulo solar e da unidade principal (5x)
4 Modulo solar
5 Unidade principal
6 Unidade LED
7 Detector de movimento
8 Interruptor ON / OFF
9 Regulador do tempo de iluminação
10 Regulador da sensibilitad

CARGA INICIAL DA LAMPADA SOLAR

Antes de colocar a lampada solar em funciona, a mesma para que ser carregada atraves do modulo solar.

Ligue o cabo do modulo solar à unidade principal.

O interruptor ON / OFF na unidade principal deve ser colocado em OFF. Coloque o modulo solar num local onde estja exposto à luz solar direta durante muito tempo. Observe tambem as informacoes sobre locais de montagem adequados no proximo capitulo. Dependendo da址acao do ano, do tempo e da posicao do

módulo solar, o corregamento da lampada pode durar até 4 días antes de poder ser colocada en funciona.

LOCAIS DE MONTAGEM ADEQUADOS PARA LAMPADAS E MODULOS SOLARES.

Unidade principal:

A unidade principal contém a lampada, o detector de movimento e a bateria. Note que, quando montar a unidade principal, a area de vigilência do detector de movimento deve ser no maior de 180^ num angulo de 10 metros no maior, dependendo da altitude da montagem.

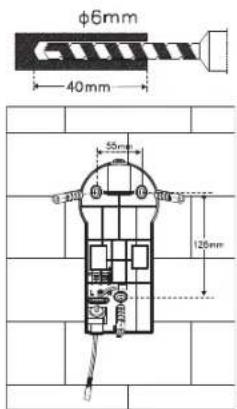

Para a instalacao numa superficie estável, como por exemple numa alvenaria, utilize os parafusos incluidos no pacote (ponto 3. da lista de peças). Deve-se'utilizar parafusos ebuchas adequados à superficie de instalacao.

Montagem:

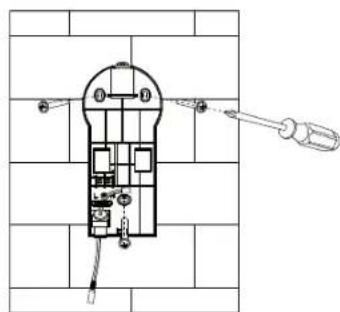

• Desaperte o parafuso (Fig. 1) do suporte de parede

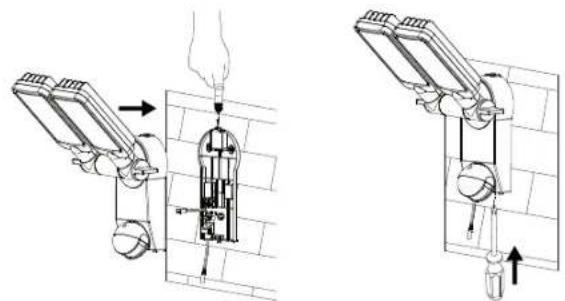

• Pressione o botão de desaferrolhamento na parte superior (Fig. 2) e abra a caixa puxando a guia do suporte de parede
• Certifique-se de que os cabos e tubulações existentes não sejam danificados durante a perfuracao dos furos de montagem na parede ou durante a fixacao de parafusos.

Figura1 Figura2

Figura 3 Figura 4

Figura 5

Figura 6 Figura 7

Modulo solar:

O modulo solar é a principal fonte de energia da lampada solar.
Ele converter a luz solar em eletricidade e carrega a bateria.
Note que, durante a montagem do modulo solar, a CELLa solar precise a LUZ DIRETA DO SOL. Quanto mais tempo a CELLa solar estiver exposta à luz solar direta, mais tempo a lampa para é ficar em funcaoamento. O modulo solar deve ser instalado virado para sul, de modo a captar a luz solar direta.

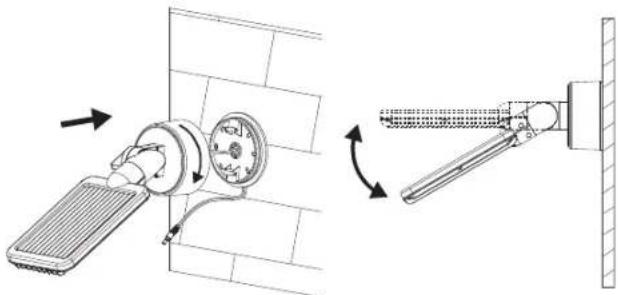

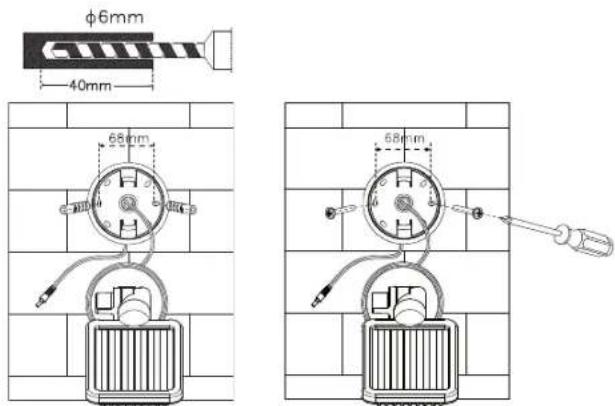

Evite qualquer tipo de sombra. Na Europa central recomenda-se um angulo de inclinação de circa de 30^ a 40^ . Aplique os parafusos incluidos no pacote (ponto 3. na lista de peças), para instalar o modulo solar numa superficie solida, como por exemple numa alvenaria. Deve-se utilize parafusos e Buchas adequados à superficie de instalacao.

Figura 8

Figura 9 Figura 10

Figura 11 Figura 12

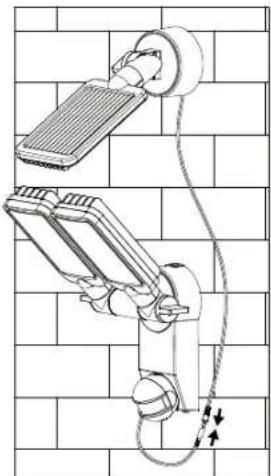

Passo o cabo da CELLa solar para a unidade principal e ligue os cabos da unidade principal e da CELLa solar atraves da ficha e da tomada.

CONFIGURAÇÃO E COLOCAÇÃO EM SERVICO

Apos o succès da instalacao da lampada solar, pode configurar o dispositivo seguido algunos passos simples.

Important:

Certifique-se de que a lampada solar fou carregada conforme Indico no capitulo "Carga Inicial da lampada solar" antes de acender a lampada.

Na unidade principal ha um interruptor com das opções de ajuste:

ON: Posicao para o functiOnamento com detector de movimento OFF: Desativa a funcao do detector de movimento / lampada LED. Posicao para o carragemamento.

Configuração do detector de movimento

Cologne o interruptor na posicao ONdeois da carga inicial. Cologne o detector de movimento na direcao a partir da qual pretende detectar movimento. Cologne o detector de movimento na direcao a partir da qual pretende detectar movimento.Cologne oo-regulador na parte de tras do detector de movimento em,Minimum"(-) e o regulator LUX na posicao "brilhante"(O).Teste a area de detecao caminho lentamente na area a ser monitorizada. Se a luz solar não acender como desejado, o alinhamento do detector tera que ser ajustado.

Hádoes reguladores no detector de movimento:

© (TIME) = Tempo luminoso: Pode-se definir o tempo em que a lampada permanece acesa après a detecção de movimento entre半导de 10 segundos e 1 minuto. Rode o regulator TIME na direção (+) paraLERar o tempo luminoso, ou na direção (-) para diminuir o tempo luminoso.

Atença: O tempo definido começa antes o aconteamento do detector de movimento. Este periodo de tempo começa novamente com cada detecção de movimento successivo.

/ (LUX) = Sensibilidade: Com o regulator LUX pode-se configurar a luminosidade do ambiente, no qual a operacao é registada. Isto para evaporar que a lampada acenda durante o dia. Na posicao (a) a lampada acende de dia e de noite, quando que na posicao (c) so acende a noite. Pode-se definir a intensidade de luz desejada durante o funcaoamento da unidade com o regulator LUX.

SUBSTITUÇÃO DA BATERIA

Atença: quando substituir a bateria, o interruptor na unidade luminosa deve estar em OFF e a ficha do modulo solar deve ser retirada /desligada da unidade principal. Para substituir a bateria, Abrir a calxa da unidade principal, tal como descririto no capítulo "Unidade Principal", descripto na Figura 1 e 2. Retire as pilhas do suporte, substituindo-as com novas pilhas. Se possível, carregue primeiro as pilhas com um corregador padrão para 1,2 V AA Ni-MH. Na impossibilié de efetuar a cargacom um corregador, siga as instruções do capítulo "CARGA INICIAL DA LÁMPADA SOLAR". Proceda de novo a instalação do aparelho na ordem inversa.

Atença: Ao colocar as pilhas, observe a polaridade correta. Em caso de polaridade incorreta, o dispositivo e as pilhas podem ser danificados.

PRECAUÇÖES GERAIS DE SEGURANÇA

Mantenha o detector de movimento sem po e outros detritos, limpando-o com um pano umido. Não utilizeiros químicos ou abrasivos para limpar o aparelho. Certifique-se tambem de que o modulo solar se mantenha sempre livre de sujidade e detritos. Uma CELLa solar contaminada não pode correbar totalmente a bateria. Isto pode levar ao envelopecimento prematuro da bateria e ao mauFUNçionamento do aparelho.

ARMAZENAMENTO

Siga estas passos se pretende armazenar a sua lampada em casa por mais deinous ou tres dias para evitar danos na bateria:

1. Coloque o interruptor na posicao OFF.
2. Armazene a lampada e o modulo solar onde possam apanhar diariamente luz solar ou luz ambiente. A bateria precisea de luz para manter a energia durante o periodo de armazenamento.
3. Durante o armazenamento prolongado, aunities de ser totalmente carregada de quatro em quatro mezes. Não armazenar durante longos periodos de tempo para manter a potência total.

AVARIAS DE FUNCIONAMENTO (AVARIA / CAUSA SOLUCAO)

A lampada não acende quando há detecção de movimento na area de vigilança.

Solucao possivel:

Verifique se:

• o interruptor está na posicao „ON".
  o regulador LUX não está alinhado muito longe (C) na direção.
• o detector de movimento está bem configurado de modo a que possa captar movimentos.
• a CELLa solar está instalada de modo a que possa captar luz solar direta.
• a entrega da bateria não é muito baixa (carregar durante 3-4 dias de sol, como o interruptor em OFF).

A lampada acende durante o dia.

Solucao possivel:

Verifique se o regulador LUX não está alinhado muito longe (2) na direção.

Para mais informações consulte a secção Service/FAQ's na)nossa Homepage www.brennenstuhl.com.

DADOS TECNICOS:

Bacteria:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44.
SOL SV0805 P2 IP44, SOL LV0805 P2 IP44:
3 x 1,2 V / 2200 mAh Ni-MH baterias recarregáveis
SOL SV1205 P2 IP44, SOL LV1205 P2 IP44:
3 x 1,2 V / 2500 mAh Ni-MH baterias recarregáveis

Modulo solar:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44:

190x115mm

SOL SV0805 P2 IP44, SOL LV0805 P2 IP44

Sensibilitadé:ajustavel dia e noite

Tipodeprotection:IP44

Temperatura ambiental: -15°C +45°C

ELIMINACAO DE RESIDUOS

Os eletrodomesticos devem ser ecologicamente eliminados! Os eletrodomesticos nao pertencem ao Ixdo domestico.

De acordo com a Directa Europeia 2012/19/UE relativa aoresiduos de equipamentos eletricos e eletronicos, os eletrodomesticos devem ser recolhidos separatamente e entregaa uma reciclagem ecologica. Informe-se muito ao seu Governo local ou municipal sobre as opções para eliminar equipamento eletrico sem'utilidade.

Danos ambientais causados pela eliminação inadequada de pilhas e baterias!

Pilhas e baterias não pertencem ao lixo dométrico. Pois podem conter metais pesados tóxicos e está sujeitos a um tratamento especial. Portanto, deposite pilhas e baterias na secção municipal para oefeito.
