BEDIENUNGSANLEITUNG SOL SV1205 P2 BRENNENSTUHL

INSTALLATIONS- UND BEDIENUNGSANLEITUNG

Vielen Dank, dass Sie sich zum Kauf desses Produkte entschieden haben.

Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Anleitung auf. Handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

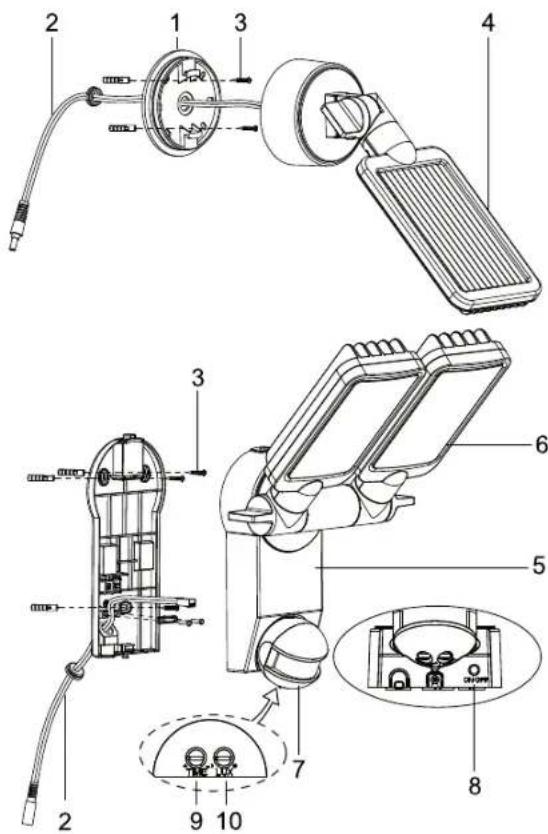

TEILELISTE

1 Halterung Solarpanel
2 Verbindungskabel Solarpanel
3 Montageschrauben für Solarmodul und Haupteinheit (5x)
4 Solarmodul
5 Haupteinheit
6 LED-Einheit
7 Bewegungsmelder
8 ON/OFF Schalter
9 Regler Leuchtdauer
10 Regler Ansprechempfindlichkeit

ERSTMALIGES AUFLADEN DER SOLARLEUCHTE

Bevor Sie die Solarleuche in Betrieb besteht, muss diese zunachst über das Solarmodul aufgeladen werden. Verbinden Sie das Kabel vom Solarmodul mit der Haupteinheit. Der ON / OFF-Schalter an der Haupteinheit muss auf OFF gestellt sein. Platzieren Sie das Solarmodul an einer Stelle, wo es möglichst lange von direktem Sonnenlicht bestrahl wird. Beachten Sieitte auch die Hinweise zu geeigneten Montageorten im nachsten Abschnitt. Je nach Jahreszeit, Witterung und Position des Solarmoduls kann das Aufladen bis zu 4 Tage andauern, bevor die Leuche in Betrieb genommen werden kann.

GEEIGNETEMONTAGEORTEFURSOLARLEUCHTEUND SOLARMODUL

Haupteinhalt:

Die Haupteinheit enthalt die Leuchte, den Bewegungsmelder und den Akku. Bedenken Sieitte, wenn Sie die Haupteinheit montieren, dass der Überwachungsbereich des Bewegungs -melders je nach Montagehohe max. 180^ bei einer Reichweite von max. 10 Metern beträgt.

Für die Montage auf einem stabilen Untergrund, z.B. Mauerwerk verwenden Sie die dem Paket beiliegenden Schrauben (Pos. 3 der Teiliste). Je nach Untergrund sind passende Schrauben und Dübel zu verwenden.

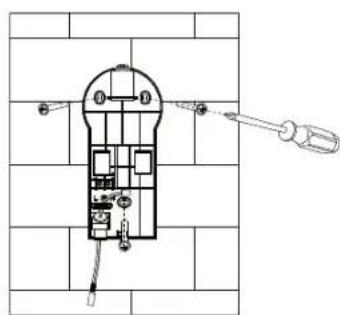

Montage:

• Lösen Sie die Schraube (Bild 1) der Wandhalterung
• Drücken Sie den Entriebelungsknopf auf der Oberseite (Bild 2) und offen Sie das Gehäuse durch wegziehen der Wandhalterung

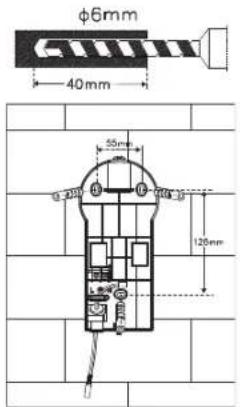

• Achten Sie daraufuf, dass bei der Bohrung der Montagelöcher in der Wand bzw. beim Festschauben keine vorhandenen Kabel oder Leitungen beschädigt werden

Bild 1 Bild 2
Bild 3 Bild 4

Bld 5

Bild 6 Bild 7

Bild 11 Bild 12

Solarmodul:

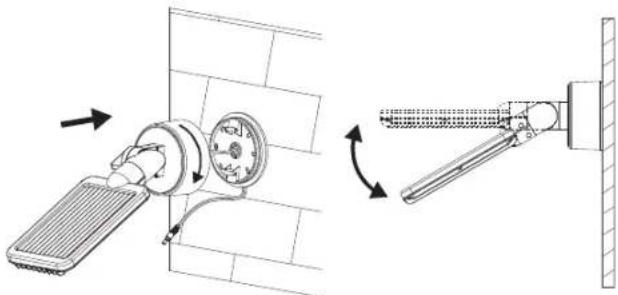

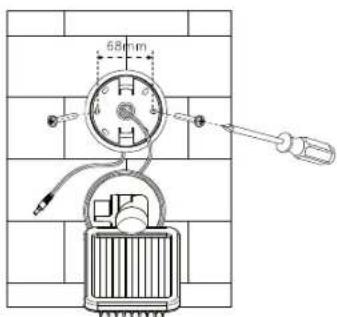

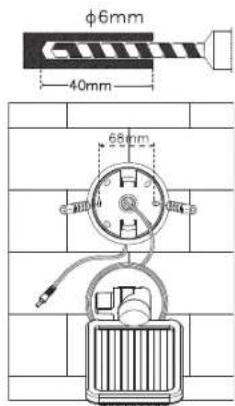

Das Solarmodul ist die Hauptstromquelle der Solarleuchte. Es wandelt Sonnenlicht in Strom um und ldt den Akku auf.itte bedeken Sie bei der Montage des Solarmoduls, dass die Solarzelle möglichst DIREKTES SONNENLICH Tbenoitigt.Jelanger die Solarzelle direktem Sonnenlicht ausgesetzt ist, destolänger kann die Leuche in Betrieb sein.Das Solarmodul sollmoglichst nach Sunden ausgerichtet sein, um eine direkte Sonneneinstrahlung zu erreichen.Vermeiden Sie jegliche Art derBeschattung.In Mitteleuropa wird ein Neigungswinkel von ca. 30^ bis 40^ empfohlen.Nutzen sie dem Paket beiliegendenSchauben (Pos. 3 der Teileliste),um das Solarmodul auf einem festen Untergrund z.B.Mauerwerk zu montieren.Je nachUntergrund sind passende Schrauben und Dubel zu verwenden.

Bild 8

Bild 9 Bild 10

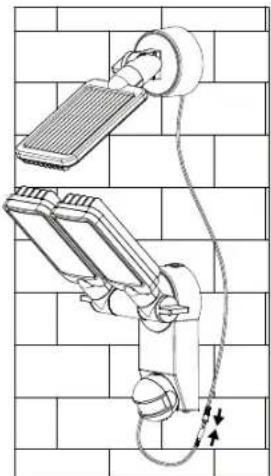

Verlegen sie das nun das Kabel von der Solarzelle zur Haupteinheit und verbinden Sie das Kabel der Haupteinheit und der Solarzelle über Stecker und Buchse miteinander.

EINSTELLUNG UND INBETRIEBNAHME

Nach der erfolglichen Installation der Solarleuchte konnen Sie das Gerät mit weniger, einfahren Schritten einstellen.

Wichtig:

Vergewissern Sie sich, dass die Solarleuche wie im Abschnitt „Erstmaliges Aufladen der Solarleuche" beschreiben aufgeladen wurde, bevor die Leuche eingeschaltet wird.

An der Haupteinheit befindet sich ein Schalter mit zwei Stellmöglichkeiten:

ON: Stellung für Betrieb mit Bewegungsmelder. OFF: Schaltet die Funktion des Bewegungsmelders / LED-Leuchte aus. Stellung für die Aufladung.

Einstellen des Bewegungsmelders

Stellen Sie den Schalter nach erfolgter Grundladung auf die Position ON. Richten Sie den Bewegungsmelder in die Richtung, aus der Sie Bewegungen erkennen wollen. Stellen Sie den Regler an der Rückseite des Bewegungsmelders auf „Minimum“ (-) und den LUX-Regler auf die Position „hell“ (2). Testen Sie den Erfassungsbereich, indem Sie langsam um das zu überwachende Gebiet gehen. Wenn die Solarleuchte nicht wie gewünscht angeht, muss die Ausrichtung des Bewegungsmelders angepasst werden.

Am Bewegungsmelder befinden sich zwei Regler:

(TIME) = Leuchtdauer : Sie können die Zeit, die die Leucht nach dem Erkennen einer Bewegung eingeschaltet bleibt, auf einen Zeitraum zwischen ca. 10 Sekunden und 1 Minute einstellten. Drehen Sie den TIME-Regler in Richtung (+), um die Leuchtdauer zu erhöhen bzw. in Richtung (-), um die Leuchtdauer zu verringn.

Achtung: Der eingestellte Zeitaum beginnnt nach dem Auslösen des Bewegungsmelders. Mit jeder nachfolgenden Erkennung einer Bewegung beginnt dieser Zeitaum wieder von vorn.

/ (LUX) = Ansprechempfindlichkeit: Mit dem LUX-Regler kann die Umgebungshelligkeit eingestellt werden, bei der der Betrieb aufgenommen wird. Damit wird vermieden, dass die Leuchte bei Tageslicht zu leuchten beginnnt. In der (念) Position wird die Leuchte am Tag und nachts eingeschaltet, während sie in der (念) Position nur nachs eingeschaltet wird. Sie konnen die gewünschte Lichtstarke, bei der die Einheit ihren Betrieb aufnimmt, mit dem LUX-Regler einstehen.

AUSTAUSCH DER AKKUS

Achtung: Wenn Sie die Akkus wechseln, muss der Schalter an der Leuchteinheit auf OFF stehen und der Stecker des Solarmoduls von der Haupteinheit getrennt sein. Zum Ersetzen der Akkus öffnen Sie das Gehäuse der Haupteinheit wie im Abschnitt „Hauptteinheit" In Bild 1 und 2 beschreiben. Entfernen Sie die Akkus aus der Halterung und ersetzen Sie die Akkus gegen neue. Wenn möglich laden Sie die Akkus zuvor mit einem handelsüblichen Ladegerät für 1,2 V AA Ni-MH Akkus auf. Ist die Aufladung mit einem Ladegerät nicht möglich befolgen Sieitte den Abschnitt „ERSTMALIGES AUFLADEN DER SOLARLEUCHTE". Setzen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen.

Achtung: Beachten Sie beim Einlagen der Akkus unbedingt die korrekte Polarität. Das Gerät und die Akkus konnten bei falscher Polung Schadennehmen.

ALLGEMEINE SICHERHEITSHINWEISE

1. Verwenden Sie kein anderes Solarmodul als das mit ge liefer te. Die Benutzung eines anderen Solarmoduls kann zu Verletzungen oder zur Beschädigung der Leuchte und zum Erlöschen der Garantie führen.

2. Verlegen Sie das Kabel so, dass es{sicher befestigt ist und keine Gefahr (z.B.Stolpergefahr) davon ausgehen kann. Benutzen Sie die Solarleuchte nicht weiter, wenn das Kabel beschadigt oder defekt ist.

REINIGUNG

Halten Sie den Bewegungsmelder frei von Staub und Ablagerungen, indem Sie ein gelegentlich mit einem feuchten Tuch abwischen. Verwenden Sie keine Chemikalien oder Scheuer -mittel zum Reinigen des Gerätes. Stellen Sie zudem safer, dass das Solarmodul jederzeit frei von Schmutz und Ablagerungen gehalten wird. Eine verunreinigte Solarzelle kann den Akku nicht vollständig aufladen. Dies kann zur vorzeitigen Alterung des Akkus und zu einer unzuverlüssigen Funktion des Geräts führen.

LAGERUNG

Folgen Sie diesen Schritten, falls Sie ihre Leuchte mehr als zwei oder drei Tage im Haus lagern möchten, um Schäden an der Batterie zu vermeiden:

1. Stellen Sie den Schalter in die OFF-Position.
2. Lagern Sie die Leuchte und das Solarmodul Dort, wo diese tätiglich Sonnenlicht oder Raumlicht erhalten können. Der Akku braucht Licht, um die Aufladung während der Lagerung zu erhalten.
3. Wahrend einer längeren Lagerung muss die Einheit alle vier Monate voll aufgeladen werden. Um die volte Leistungsfähigkeit zu erhalten, lagern Sie sie nicht über längerere Zeiträume.

BETRIEBSSTÖRUNGEN

(STÖRUNG/URSACHE→ABHILFE)

Leuchte schaltet sich bei Bewegungen im Überwachungsbereich nicht ein.

Mögliche Lösungen:

Stellen Sie sichere, dass:
- Der Schalter in der Position „ON" ist.
- Der LUX-Regler nicht zuweit in Richtung (C) eingestellt ist.
- Der Bewegungsmelder so eingestellt ist, dass Bewegungen erfasst werden können.
Die Solarzelle so ausgerichtet ist, dass sie tagsüber möglichst viel direktes Sonnenlicht erhalten.
Die Ladung des Akkus nicht zu niedrig ist (über 3-4 Sonnentage aufladen, mit Schalter auf OFF).

Leuchte schaltet sich während des Tages ein.

Mögliche Lösungen:

Stellen Sie sicher, dass der LUX-Regler nicht zuweit in

Richtung (e) eingestellt ist.

Für weitere Informationen empfehlen wir den Bereich Service/FAQ's auf unserer Homepage www.brennenstuhl.com.

TECHNISCHE DATEN:

Akku:
SOL SV0805 P1 IP44, SOL LV0805 P1 IP44,
SOL SV0805 P2 IP44, SOL LV0805 P2 IP44:
3 x 1,2 V / 2200 mAh Ni-MH wiederaufladbare Batterien
SOL SV1205 P2 IP44, SOL LV1205 P2 IP44:
3 x 1,2 V / 2500 mAh Ni-MH wiederaufladbare Batterien

Solarmodul:

SOL SV0805 P1 IP44, SOL LV0805 P1IP44:

190 x 115 mm

SOL SV0805 P2 IP44, SOL LV0805 P2 IP44

Leuchtdauer: einstellbar von ca. 10 Sekunden

bis 1 Minute

Überwachungswinkel: 180^ horizontal

Reichweite: max. 10 Meter

Anspruchspfindlichkeit: einstellbar von Tageslicht bis Nacht

Schutzart:IP44

Umgebungstemperatur: 15^ + 45^

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Haus.

Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umwelt gerechten Wiederverwertung zugeführrt werden. Mänglichkeiten zur Entsorgung des ausgedienten Geräts erfolhen Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Umweltschäden durch falsche Entsorgung der Batterlen und Akkus!

Batterien und Akkus gehören nicht in den Hausmüll. Sie können giftingige Schwermetalle enthalten und unterliegen der Sondermüßlbehandlung. Geben Sie deshalb verbrauchte Batterien bei einer communalen Sammelstelle ab.
