GEBRUIKSAANWIJZING SOL SV1205 P2 BRENNENSTUHL

Hartelijk dank voor de aankoop van dit product.

Maak eerst kennis met het product voordat u het in gebruik neemt. Lees hierbij de volgende bedieningshandleiding en veiligheidsvoorschriften zorgvuldig door. Gebruik het apparaat alleen volgens de beschrijving en voor de aangegeven gebruiksmogelijkheden.

Bewaar deze handleiding. Overhandig alle documenten als u deze doorgeeft aan derden.

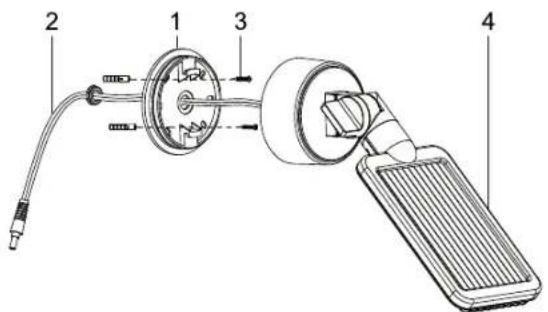

ONDERDELENLIJST

1 Houder zonnepaneel
2 Aansluitkabel zonnepaneel
3 Montageschroeven voor zonnemodule, hoofdeenhei (5x)
4 Zonnemodule
5 Hoofdeenheid
6 LED-eenheid
7 Bewegingsmelder
8 ON/OFF-schakelaar
9 Regelaar brandduur
10 Regelaar reactiegevoeligheid

EERSTE KEER OPLADEN VAN DE ZONNELAMP

Voordat u de zonnelamp in gebruik neemt, moet.Deze eerst via de zonnemodule worden opgeladen.

Sluit de kabel van de zonnemodule op de hoofdeenheid aan. De ON/OFF-schakelaar moet op OFF zichin ingesteld. Plaats de zonnemodule op een plek waar deze zo lang mogelijk door direct zonlicht worden bestraald. Neem in de volgende paragraaf de aanwijzingen voor geschikte montageplaatsen in acheit.

Afhankelijk van jaargetijde, weersomstandigheden en positie van de zonnemodule kan het opladen maximaal 4agens duren voordat de lamp in gebruik kan worden genomen.

GESCHIKTE MONTAGEPLAATSEN VOOR ZONNELAMP EN ZONNEModule

Hoofdeenheld:

Deze hoofdeenheid bevat de lamp, de bewegingsmelder en de accu. Houd er rekening dat bij het monteren van de hoofdeenheid het detectiegebied max 180^ bedraagt, bij een reikwijdte van max. 10 meter.

Voor montage op een stabiele ondergrond, zoals bijv. metselwerk, heeft in het pakket meegeleverde schroeven (nr. 3 van de onderdelenlij) nodig. Afhankelijk van de ondergrond要去en geschikte schroeven en pluggen worden gebruikt.

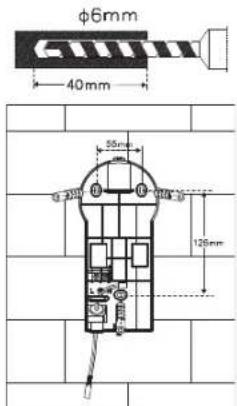

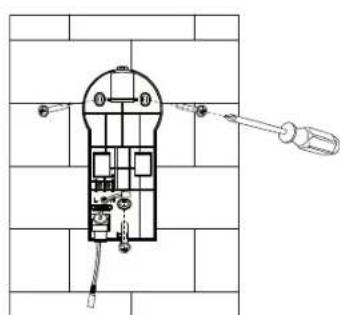

Montage:

• Verwijder de schroeven (afb.1) van de wandhouder
• Druk op de ontgrendelingsknop aan de bovenzijde (afb. 2) en open de behuizing door aan de wandhouder te trekken
• Let op dat bij het boren van montagegaten in de muur, ofwel bij het vastschroeven, geen aanwezige kabels of leidingen worden beschadigd

Afb.1 Afb.2

Afb.3 Afb.4

Afb.5

Afb.6 Afb.7

Afb.11 Afb.12

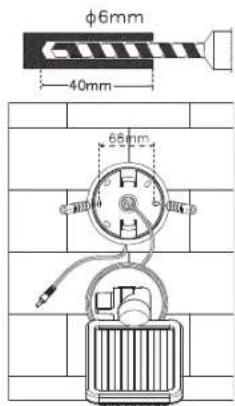

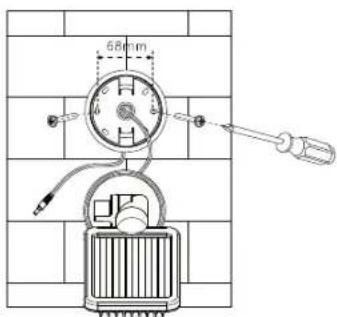

Zonnemodule:

De zonnemodule is de hoofdstroomvoorziening van de zonne- lamp. Deze zet zonlicht om in stroom en laadt de accu op. Merk op dat bij de montage van de zonnemodule de zonnecellen zo veel möglichK DIRECT ZONLICHT nodig hebben. Hoe langer de zonnecellen aan direct zonlicht worden blootgesteld, des te langer kan de lamp worden gebruikt. De zonnemodule要去 bij voorkeur waar het zuiden zich gericht, om optimaal van de zonnestraling gebruik te kunnen makeen. Vermijd elke vom van schaduw. Voor Midden-Europa worden een hellingsgraad van ca. 30^ tot 40^ aanbevolen. Gebruik de in het pakket meegeleverde schroeven (nr. 3 van de onderdelenlijst). Afhankelijk van de ondergrond moeten geschikte schroeven en pluggen worden gebruikt.

Afb.8

Afb. 9 Afb.10

Leg nu de kabel van de zonnecellenaar de hoofdeenheid en sluit de kabel van de hoofdeenheid en de zonnecellen met behulp van de stekker en het stopcontact op elkaar aan.

Na de succesvolle installmente van de zonnelamp kurz u het apparaat met weinig, eenvoudige stappen instellen.

Belangrijk:

Zorg ervoor dat de zonnelamp, zoals beschreiben in de paragraaf „Eerste keer opladen van de zonnelamp", Is opgeladen voordat de lamp worden ingeschakeld.

Op de hoofdeenheid bevindt zich een schakelaar met twee instelmogelijkheden:

ON: Instelling voor werkking met bewegingsmelder.

OFF: Schakelt de functie van de bewegingsmelder/LED-lampuit. Instelling voor het opladen.

De bewegingsmelder instellen

Stel na een successvolle eerste oplading de schakelaar in op de positie ON. Positioneer de bewegingsmelder in de richting van waaruit u beweging wilt detecteren. Stel de[-regelaar aan dechterzijde van de bewegingsmelder in op „minimum“ (-) en de LUX-regelaar op de positie „helder“ (). Test het detectiegebied door langzaam om het te detecteren gebied te lopen. Als de zonnelamp Niet maar wens inschakelt, moet de positie van de bewegingsmelder worden aangepast.

Op de bewegingsmelder bevinden zich twee regelaars:

(TIME) = brandduur: U kurz deijd dat de lamp ingeschakeld blijft nadat de beweging werk gedetecteerd, binnen een tijsduur van ca. 10 seconden en 1 minuut instellen. Draai de TIME-

regelaar in de richting (+) om de brandduur te verhogen ofwel in de richting (-) om de brandduur te verlagen.

Let op: De ingestelde tijsdsduur begint na het in werkking stellen van de bewegingsmelder. Bij elk volgende detectie van een beweging begint de ingestelde tijsdsduur wee van voren af aan.

/ (LUX) = reactiegevoeligheid: Met de LUX-regelaar kan de helderheid van de omgeving worden ingesteld, waar bij de bewegingen worden opgenomen. Daarmee worden voorkomen dat de lamp bij daglicht gaat branden. In de positie () worden de lamp dag en nacht ingeschakeld, terwijl de lamp in de positie () alleen's nachts worden ingeschakeld. U kutn de gewenste Lichtsterkte, waar bij de eenheid uw bewegingen opneemt, met de LUX-regelaar instellen.

DE ACU VERVANGEN

Let op: Wanner u de accu verrangt, moet de schakelaar op de lichteenheid op ON staan en moet de stekker van de zonnemodule zich losgekoppeld van de eenheid. Bij het verwangen van de accu opent u de behuizing van de eenheid volgens de paragraf „Hoordeenheid“, zoals beschreiben in afb. 1 en 2. Verwijder de accuuit de houder en verrag de accu voor een neue accu. Indien möglich kaadt u de accu van te voren op met een in de handel verkrijgbare oplader voor 1,2 V AA Ni-MH-accu's. Is opladen met een oplader Niet mogelijk, volg dan de paragraaf „EERSTE KEER OPLADEN VAN DE ZONNELAMP". Zet het apparaat in omgekeerde volgorde weein elkaar.

Let op: Bij hetplaatsen van de accu moet perse de juiste polariteit in acheit worden genomen. Het apparaat en de accu kennen bij onjuiste poolaansluiting schade oplopen.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

1. Gebruik alleen de meegeleverde zonnemodule. Het gebruik van een andere zonnemodule kan letsel veroorzaken of tot beschadiging van de lamp leiden en de garantie doein verwallen.
2. Leg de kabel zo neer, dat het goed bevestigd is en geen gevaar (bijv. struikelgevaar) oplevert. Staak het gebruik van de zonnelamp wanneser de kabel beschadigd of defect is.

REINIGEN

Houd de bewegingsmelder vrij van stof en afzetten doordeze regelmatig af te nemen met een vochtige doek. Gebruik geen chemicalien of schuurmiddelen voor het reinigen van hetapparaat.Zorg ervoor dat de zonnemodule te allen tijde vrij isvan vuil en afzetten.Een verruilde zonnecel kan de accuniet volledig opladen.Dit kan tot vroegtijdige slijtage van deaccu en tot onbetrouwbare werkung van het apparaat leiden.

BEWAREN

Volg deze stappen als u uw lampeer dan twee of drie dagen in扣除 opbergen zonder dat de batterij schade oploopt:

1. Stel de schakelaar in op de OFF-positie.
2. Bewaar de lamp en de zonnemodule waar waar u dagelijks zonlicht of kamerlicht opvangt. De accu heeft Licht nodig om de ladingijdens de opslag te behouden.
3. Tijdens langere opslag moet de eenheid elke vier maanden volledig worden opgeladen. Om het vermogen van de accu te behouden要去这点neiet voor langere tijd worden opgeslagen.

Mogelljke oplossingen:

Let op dat:

• De schakelaar in de positie „ON“ staat.
• De LUX-regelaar Niet te ver in de richting ( ) staat ingesteld.
• De bewegingsmelder zodenig is ingesteld, dat bewegingen können worden geregisteerd.
• De zonnecel zo gespositioneerd is, dat deze overdag zoveel möglichk zonlicht opvangt.
• De lading van de accu Niet te weinig is (gedurende 3-4 zonnendagen opladen, met schakelaar op OFF).

Lamp schakelt gedurende de dag in.

Mogelijk oplossingen:

Let op dat de LUX-regelaar Niet te ver in richting (念) staat ingesteld.

Raadpleeg voor meer informatie Service/FAQs op unsere homepage www.brennenstuhl.com.

Brandduur: instelbaar van ca. 10 seconden

tot 1 minuut

Detectiehoek: 180^ horizontal

Reikwijdte: max. 10 meter

Reactiegevoeligheid: instelbaar van daglicht tot nacht

Elektrische apparaten milleuvrrendelijk kvernietigen!
Elektrische apparaten behoren nicht bij het huisvull.

Volgens Europese rechtlijn 2012/19/EU voor elektrische en elektronische apparaten要去en gebruekte elektrische apparaten gescheden worden ingezameld en op milieuvriendelijkijke wijze worden afgevoerd. Voor möglichheden over vernietiging van afedeganakte apparaten kunt u informeren bij uw gemeente of stadsbestuur.

Milieuschade door onjuist weglooien van de batterijen en accu's!

Batterijen en accu's behoren Niet bij het huisvuil. Ze können giftige zware metalen bevatten en moeten als chemisch afval worden behandeld. Lever waarom uw gebruike batterijen in bij een gemeentelijk inzamelpunt.

STORINGEN

(STORING/OORZAAK OPLOSSING)

Lamp schakelt nicht in bij bewegingen binnen het bewakingsgebied.

Pärliecinieties, ka:

-Sledzis atrodas pozicij"ON".
LUX" regulators nav noregulets pärak talu (C) virziena.
Kustibas detektors ir iestatis tā, ka ir iespejama kustibas identificēsana.
- Saules baterijas elements ir novietots ta, ka tas dienas laikā uznem iespejami daudz tiejas saules gaismas.
- Akumulatora uzlades limenis nav parak zems (akumulators jalade 3-4 saulainu dienu garuma, sledzim atrodoties stavokli "OFF").
