BRUKSANVISNING SOL SV1205 P2 BRENNENSTUHL
Tack for att du har beslutat dig for att kopa den hare Produkten. Bekanta dig med produkten innan du tar den i drift. Läsorida uppmärksamt den bifogade sakerhets- ochBruksanvisingen. Anvandara utrustingen sa som beskrivits och inom det omrade som angivits. Spara bruksanvisingen och lamna over den nár utrustingen overlats till tredje person.

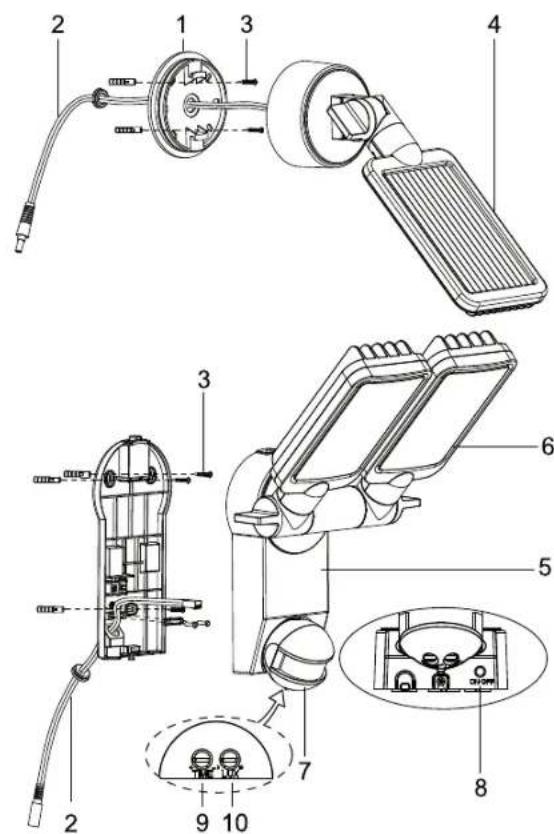

ARTIKELLISTA
1 Hållare for solpanel
2 Anslutningskabel for solpanel
3 Monteringsskruvar for solcellsrmodulen och monteringsskruvar huvudenhet (5x)
4 Solcellsmodul
5 Huvudenhet
6 LED-enhet
7 Rörelsedetektor
8 ON/OFF-omkopplare
9 Reglage: Ijuslangds-cykeln
10 Reglage: Ijuskansligeh
FÖRSTA UPPLADDNINGEN AV SOLCELLSLAMPAN
Innan du anvander solcellslampan maste den forst laddas upp via solcellsmodulen.
Anslut solcellsmodulens kabel till huvudenheten.
ON/OFF-omkopplaren pa huvudenheten maste sta i OFF-laget. Placera solcellsmodulen dar den far direkt solljus sa lange som mojigt. Beakta aven anvisingarna betraffade lampliga monteringsstallen i nasta avsnitt.
Beroende på arstid, vader och position kan uppladdningen ta upp till 4 dagar innan lampan kan anvandas.
LAMPLIGA STALLEN FOR MONTERING AV SOLCELLSLAMPAN OCH SOLCELLSMODulen Huvudenheten:
Huvudenheten innehäller lampan, rörelsedetektorn och batteriet. Tänk pa att rörelsedetektorns übervakningsområde, beroende pa hur högt den sitter, ar max. 180° med en räckvidd pa 10 meter, när du monterar den.

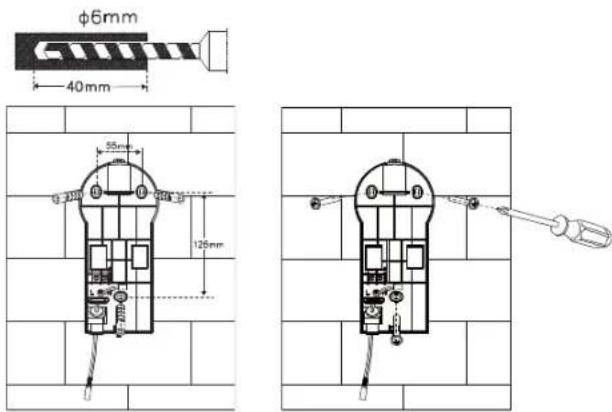

För montering pän stabil yta t.ex. en murad vagg skall man använda de skruvarna som finns med i Förpackningen (punkt 3 i artikellistan). Beroende pän underlaget skall lampliga skruvar och pluggar användas.
Montering:

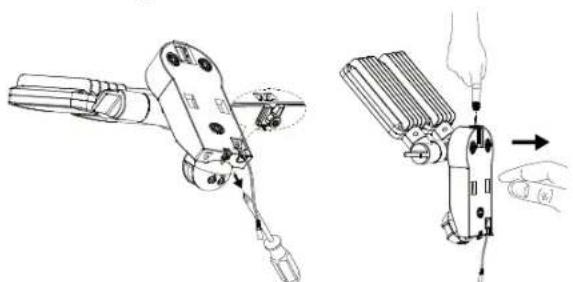

- Lossa de báda skruvarna (Bild 1) i vaggfästet
Tryckpfrigoringsknappen paovansidan (Bild 2) ochoppaholjet genom att dra vaggastet - Vid borringen av monteringshålen i väggen respektive fastskruvningen måste man vara noga med att ingen kabel eller ledning skadas
Bild 1 Bild 2
Bild 3 Bild 4
Bild 5
Bild 6 Bild 7
Bild 11 Bild 12
Solcellsmodulen:

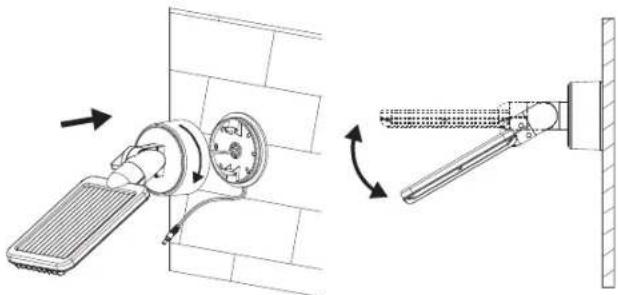

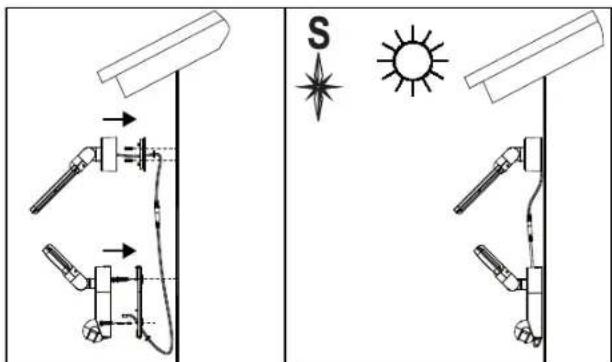

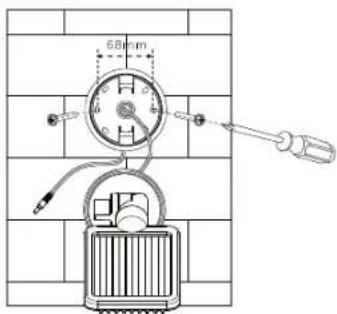

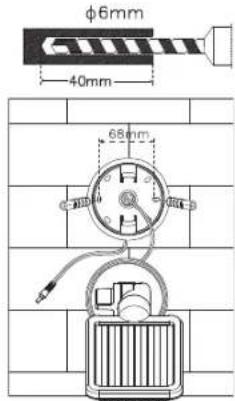

Solcellsmodulen ar den huvudsakliga strömköllan für solcellslampan. Den omvandlar solljus till strom och laddar upp batteriet. Vid monteringen av solcellsmodulen maste man betanka att den i möjligaste man behover DIREKT SOLLJUS. Ju langre tid solcellsmodulen utsatts for direkt tolljus desto langre kan lampan hallas i drift. Solcellsmodulen skull am möjligt riktas mot söder for att komma at det direkta solljuset. Undvik alla slags skuggor. I Centraleuropa skall den vinklas uppat i c:ca 30^ till 40^ . Använde medskickade skruvarna (punkt 3 i artikellistan), for att montera solcellsmodulen pa ett fast underlag t.ex en murad vagg. Beroende pa underlaget skall lampliga skruvar och pluggar anvandas.
Bild 8
Bild 9 Bild 10

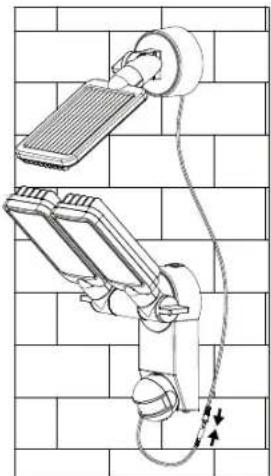

Placera nu kabeln fran solcellsmodulen till huvudenheten och anslut solcellens huvudenhet med varandra via kontakten och bussingen.
INSTÄLLNING OCH IDRIFTSTAGANDE
När solcellslampan har installerats kan utrustningen ställas in med nagra enkla steg.
Viktigt:
Forvissa dig om att solcellslampan, sa som beskrivits oven I avsnittet "Fforsta uppladdningen av solcellslampan," ar uppladdad innan lampan tands.
Pá huvudenheten finns en omkopplare med två lagen:
ON: Inställning für drift med rörelsedetektor.
OFF: Slar av rorelsedetektorns / LED-lampan. Detta ar laget for uppladdning.
Inställning av rörelsedetektorn
Satt omkopplaren i lage PÅ after den framgångsrika grundupp-laddningen. Rikta in rörelsedetektorn at det häll som den skall upptäckar rörelser. Satt reglaget pa rörelsedetektorns baksida pa "Minimum" (-) och LUX-reglaget i lage "ljus" (). Testa sedan räckvdden genom att gå langsam till det övervakade området. Om solcellslampan inte reagerar som önskat maste rörelsedetektorns anfallsvinkel anpassas.
Pá rörelsedetektorn sitter två reglage:
(TIME) = Brinntid : Du kan ställa in tiden som lampan lyser after att en rörelse detekterats mellan c:a 10 sekunder och 1 minut. Vrid TIME-reglaget mot "+" for att Förlängta tiden respektive mot "-" for att korta ner den
OBS: Den installda tiden börjar after att rörelsedetektorn har lösst ut. För alla därpä foljande detekterade rörelser börjar den har tidsperioden om frän bördjan.
/ (LUX) = nslighet: Med LUX-reglaget kan det omgivande Ijuset stallas in, vid vilken driften startas. I och med detta undviks att lampan bocrjar lya i dagsljus. I ()-laget forblir lampan tand dag och natt, medan den i (C)-laget bara ar paslagen pa kvallen/natten. Du kan stalla in onskad Ijusstyrka daenheten skall ta over driften, med LUX-reglaget.
BATTERIBYTE
OBS: När man byter batteri mäste omkopplaren på lampen -heten sta på OFF och solcellsmodulens kontakt tesbort fran huvudhenhet. Ffor det forsta, for att byta batteri oppnar man huvudhenetens holje enligt vad som beskrivs i avsnittet "Huvudhenet" i bild 1 och 2. Ta bort batteriet fran hallaren och byt ut det mot ett nytt. Om mojlig laddar man upp batteriet innan med en vanlig batteriladdare for 1,2 V AA Ni-MH batterier. Om uppladding med en batteriladdare inte ar mojlig, skall man folja avsnittet "FORSTA UPPLADDNINGEN AV SOLCELLSLAMPAN". Satt ihop apparaten i ompvänd ordningsfoljd.
OBS: Var noga med att polariteten blir ratt vid isättning av batteriet. Utrustningen och batteriet kan skadas om polerna ar felkopplade.
ALLMÄNNASÄKERHETSANVISNINGAR
- Använd ingen annan solcellsmodul an den som foljer med leveransen. Användning av en annan solcellmodul kan leda till persorskada aller skada pa lampan och kan också leda till att garantin upphävs.
- Placera kabeln sa att den sitter sakert och inte kan framkalla fara (t.ex. snubbelrisk). Anvand inte solcellslampan om kabeln ar skadad aller defekt.
RENGÖRING
Häll rörelsedetektorn fri frän damm och avlagringar genom att då och då torka av den med en fuktig trasa. Använd inga kemikalier aller slipmedel i rengöring av encheten. Sakerställ dessutom att solcellsmodulen alltid halls fri frän smuts och avlagringar. En fororenad solcell kan inte ladda upp batteriet ordentlich. Detta kan leda till für tidigt äldrande av batteriet och opällicitig Funktion hos encheten.
FÖRVARING
Följ dessa steg om du maste forvara lampan langre an tv a ellter dagar i huset for att undvika skador pa batteriet:
- Satt omkopplaren i OFF-laget.
- Forvara lampan och solcellsmodulen darenna far solljus erler rumsbelysning dagligen.Batteriet behover ha Ijus for uppladdning under forvaringen.
- Under en langre forvaringsperiod maste encheten laddas upp helt var fjarde manad. For att na full kapacitet bor den forvaras langre tid an sa.
DRIFTSTÖRNINGAR
(STÖRNING/ORSAK → ATGÄRD)
Lampan tands inte av roelser i overvakningsomradet.
Mölliga lösningar:
Forsakra dig om att:
- Omkopplaren star i "ON"-laget.
- LUX-reglagetinte ar stätt alltförfor langt at (C).
Rörelsedetektorn ar installd sa att roelser inte kan uppfattas.
- Solcellen ar riktad sa att den far sa mycket direkt solljus som mojligt helaragen.
- Uppladdningen av batteriet inte ar für kort (skull laddas upp under merän 3-4 soladagar med omkopplaren på OFF).
Lampansattspa underdagen.
Mölliga Lösningar:
Sakerstall att LUX-reglaget inte ar inställ alltfor langt i riktningen (念)
Forytterligare uppliesningar rekommenderar vi avdeleningen Service/FAQ pa var hemsida, www.brennenstuhl.com.
TEKNISKA DATA:
Batteri:
SOL SV0805 P1 IP44, SOL LV0805 P1 IP44,
SOL SV0805 P2 IP44, SOL LV0805 P2 IP44:
3 x 1,2 V / 2200 mAh Ni-MH äteruppladdningsbara batterier
SOL SV1205 P2 IP44, SOL LV1205 P2 IP44:
3 x 1,2 V / 2500 mAh Ni-MH Återuppladdningsbara batterier
Solcellsmodulen:
SOL SV0805 P1 IP44, SOL LV0805 P1 IP44:
190×115mm
SOL SV0805 P2 IP44, SOL LV0805 P2 IP44
Rackvidd: max. 10 meter
Känslighat: installbar fran dagsljus till natt
Skyddstyp: IP44
Omgivningstemperatur: -15°C +45°C
AVFALLSHANTERING
Hantera elektronisk utrustning miljovänlig! Elektrisk utrustning hör Inte hemma I hushållsavfallet
Enligt den europeiska riktlinjen 2012/19/EU betraffende elektrö- och foraldrad elektronisk utrustning sá maste forbrukat elektroniskt material samlas in sorterat och en miljörktig Återanvändning utforas. Alternativ für avfallshantering av uttjant utrustning erhalles frän kommunen.
Miljöskador pga. felaktig avfallshanterling av batterler!
Batterier hör inte hemma i hushállsavfallet. De kan utsönrdra gǐftga tungmetaller och underkastas specialavfallshantering. Lämna dārfor forbrukade batterier till en kommunal depa.
