SOL SV1205 P2 - Osvetlenie BRENNENSTUHL - Bezplatný návod na obsluhu

Značka	Brennenstuhl
Model	SOL SV1205 P2
Kategória	Osvetlenie
Typ produktu	Solárna LED lampa s pohybovým senzorom
Napájanie	Solárny panel
Typ batérie	Ni-MH nabíjateľné AA 1,2 V
Kapacita batérie	3 x 2200 mAh
Doba svietenia	Nastaviteľná od 10 sekúnd do 1 minúty
Dosah senzora	Až do 10 metrov
Uhol sledovania	Horizontálny
Citlivosť odozvy	Nastaviteľná (deň/noc)
Stupeň krytia	IP44
Prevádzková teplota	-15 °C až +45 °C
Počiatočné nabíjanie	Až 4 dni na priamom slnku
Hlavné funkcie	Pohybový senzor, nastavenia TIME a LUX
Údržba a čistenie	Čistiť vlhkou handričkou; vyhnúť sa chemikáliám alebo abrazívnym prostriedkom
Bezpečnosť	Nepoužívať ak je kábel poškodený; dodržať polaritu akumulátorov
Náhradné diely	Vymeniteľné Ni-MH AA 1,2 V akumulátory
Opraviteľnosť	Výmena akumulátorov je možná

Často kladené otázky - SOL SV1205 P2 BRENNENSTUHL

Ako nabíjať solárnu lampu prvýkrát?

Pred prvým použitím prepnite vypínač do polohy OFF a pripojte solárny panel k hlavnej jednotke. Vystavte panel priamemu slnečnému žiareniu po dobu až 4 dní pre úplné nabitie.

Čo robiť, ak lampa v noci nesvieti?

Skontrolujte, či je vypínač v polohe ON, či regulátor LUX nie je nastavený príliš ďaleko do polohy deň a či je pohybový senzor správne orientovaný. Uistite sa tiež, že batéria je dostatočne nabitá (nabíjajte 3-4 dni s vypínačom v polohe OFF).

Ako nastaviť dobu svietenia?

Použite regulátor TIME umiestnený na zadnej strane senzora. Otáčajte v smere (+) pre zvýšenie doby (až do 1 minúty) alebo v smere (-) pre zníženie (až do 10 sekúnd).

Ako vymeniť batériu?

Prepnite vypínač do polohy OFF a odpojte solárny panel. Otvorte kryt hlavnej jednotky, vyberte staré akumulátory a vložte nové akumulátory Ni-MH AA 1,2 V pri dodržaní polarity. Ak je to možné, pred prvým použitím ich nabite.

Aký je dosah pohybového senzora?

Maximálny dosah senzora je 10 metrov v závislosti od výšky montáže a orientácie.

Prečo sa lampa rozsvieti cez deň?

To znamená, že regulátor LUX je nastavený príliš ďaleko do polohy deň (symbol slnka). Otočte ho do polohy noc (symbol mesiaca), aby sa lampa rozsvietila iba v tme.

Ako čistiť solárny panel?

Pravidelne čistite solárny panel a pohybový senzor vlhkou handričkou. Nepoužívajte žiadne chemické alebo abrazívne prostriedky, ktoré by mohli poškodiť povrch.

Môžem použiť iný solárny panel ako ten, ktorý je súčasťou dodávky?

Nie, nepoužívajte žiadny iný solárny modul ako ten, ktorý je súčasťou zariadenia, pretože by to mohlo poškodiť systém alebo spôsobiť bezpečnostné riziko.

Aká je prevádzková teplota lampy?

Lampa môže pracovať v rozsahu teplôt od -15 °C do +45 °C.

Kde nájdem náhradné diely?

Náhradné akumulátory (Ni-MH AA 1,2 V) sú bežne dostupné v obchodoch. Pre iné diely navštívte stránku www.brennenstuhl.com alebo kontaktujte zákaznícky servis.

NÁVOD NA OBSLUHU SOL SV1205 P2 BRENNENSTUHL

Ekologické skody zpúsobené nesprávnou likvidaci bateriá a akumulatorú!

Baterie a akumulatory nepatii k domovnimu odpadu. Muzou obsahovat tezke kovy a podlehaji manipulaci se zvlastnim odpadem. Odevzdeje proto opotrebované baterie v komunali sberne odpadovych surovin.

TELEPITÉSI ES KEZELÉSI UTASITÁS

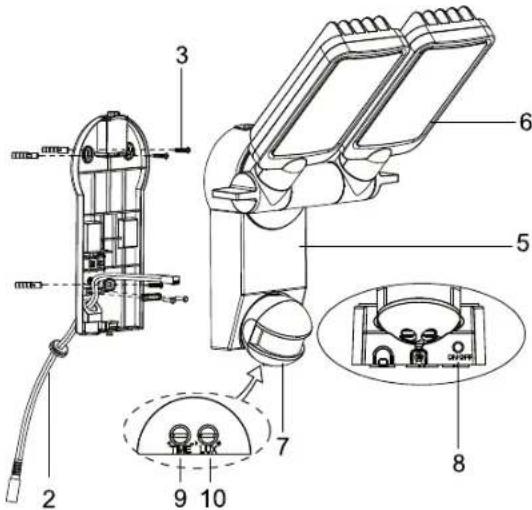

1 Drziak solárneho panelu
2 Spojováčí kabel solárneho panelu
3 Montázne skrutky pre solárny modul a hlavnaj Jednotky (5x)
4 Solarny modul
5 Hlavna Jednotka
6 Jednotka LED
7 Hlasic pohybu
8 Vypinač ON / OFF
9 Regulator doby svietenia
10 Regulator reaknej citlivosti

PRVÉ NABITIE SOLÁRNEJ LAMPY

Skór, nez spustite solarnu lampu po prvy raz do prevadzky, musite jus najskó rabit pomocou solarneho modulu.

Vypinač ON / OFF na hlavněj Jednotke sa musí nachádžat v polohe OFF. Umiestnite solárny modul na miesto, kde bude vystavený co možno majdlhsie priamenu slnečnému ziareniu. Rešpktujte tiežPokyny k vchodným miestam montáze uvedene v nasledujúcej kapitole.

Vždy podla ročného obdobia, počasia a polohy solárného modulu moze trvať nabijanie až do 4 dni, kým budete moct spustit lampu do prevadzky.

VHODNÉ MONTAZNE MIESTA PRE SOLÁRNU LAMPU A SOLÁRNY MODUL

Hlavná Jednotka:

Hlavna jegnotka obsahuje lampu, hlasic pohybu a akumulator. Myslite pri montaizi hlavnej jegnotky na to, ze kontrolny rozsah hlasic pohybu je vzdy podla vysky montaze max. 180^ pri dosahu max. 10 metrov.

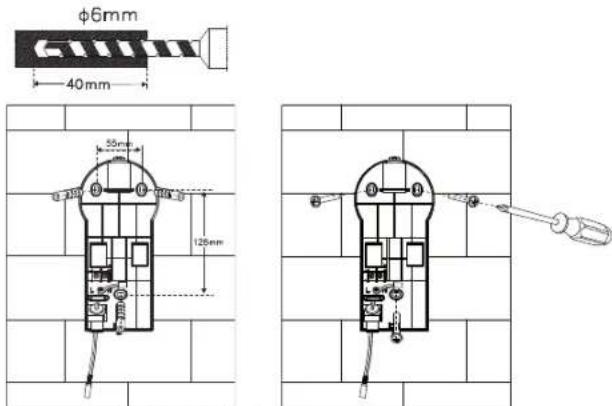

Pri montázi na stabilíny podklad, akó su napr. múry, používajte skrutky prilozěné v balíku (pol. 3 zo zoznamu suciastok). V závislosti od podkladu musite používat vchodné skrutky a hmoždinky.

Montáz:

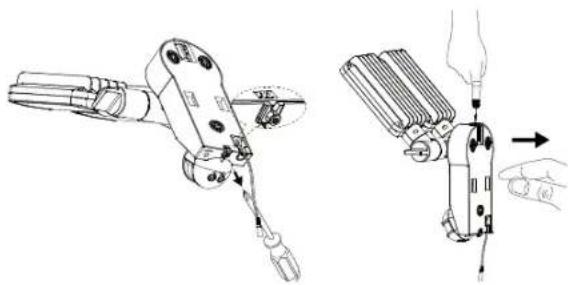

• Uvolhite skrutku (obrazok 1) drziaka na stenu
  Stlačte tlacidlo na odblokovanie na hornej strane (obrážok 2) a otvorte teleso potiahnutim za lamelu držiaka na stenu
  Dávajte pozor, aby sa pri vrtani montážnych otvorov do steny alebo upevnovi skrutiek neposkodili ziadne existujúce káble alebo rozvody

Obrazok1 Obrazok2

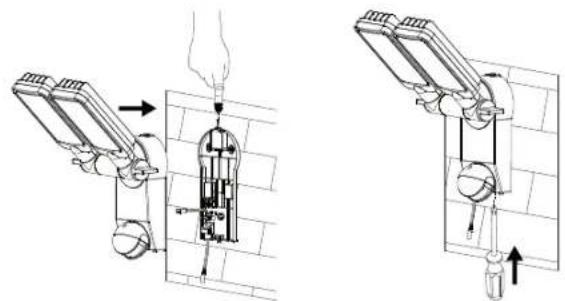

Obrazok 3 Obrazok 4

Obrazok 5

Obrazok 6 Obrazok7

Solarny modul:

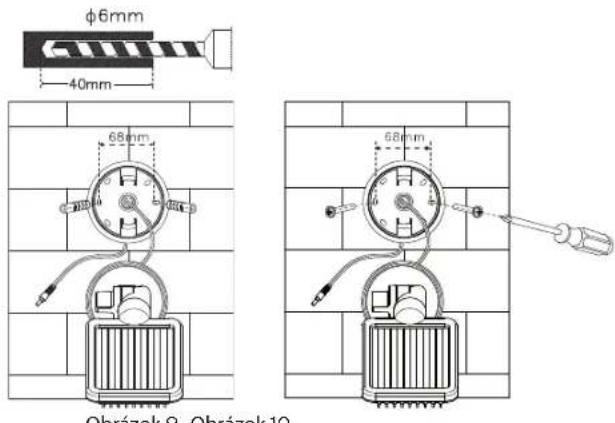

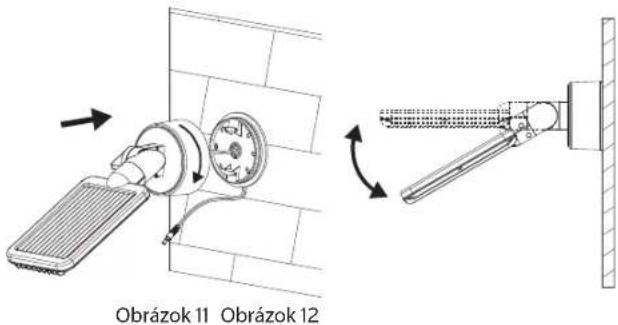

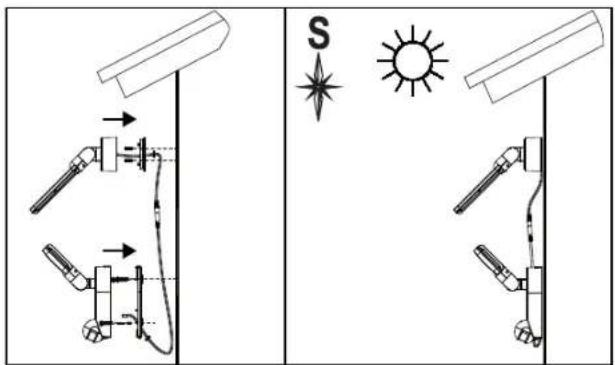

Solarny modul je hlavnym zdrojom prudu solarnej lampy. Meni slencne svetlo na elektricky prud a nabija akumulator. Myslite pri monta zi solarheo modulu na to, ze solarna bunka potrebuje Pokial mozno PRIAME SLNECN E SVETLO.Cim dlhse je solarna bunka vystavena slecnemu ziareniu, o to dlhse maybe lampa v prevadzke. Solarny modul by mal podla moznosti smerovat na juh, aby bol vystaveny priamenu slecnemu ziareniu. Zabrante akemukolvek zatieneni.V Strednej Europe odporucame uhol sklonu cca 30^ az 40^ . Pouzite skrutky prilozene v baliku (pol. 3 zo zoznamu suciastok), aby ste namontovali solarny modul na pevn'y podklad alebo mur. V zavislosti od podkladu musite pouzivat vchodne skrutky a hmozdinky.

Obrazok 8

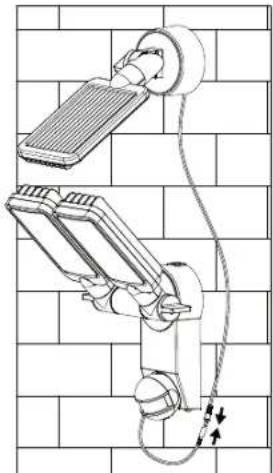

Potom presunte kabel zo solarnej bunky k hlavnjej Jednotke a spojte kabel hlavnjej Jednotky a solarnej bunky pomocou zastrcky a zasuvky.

NASTAVENIE A SPUSTENIE DO PREVÁDZKY

Po uspesnej instalacii solarnej lampy mozete nastavit pristroj pomocou niekolkych jegnoduchych krokov.

Dolezite:

Ubezpečte sa, ze solárna lampa bola nabità tak, ako je to popisané v kapitole „Prné nabitie solárnej lampy" este predtym, než zapnete solárnu lampu.

Na hlavnej Jednotke sa nachadza vypinač s dvomi moznostami nastavenia:

ON: Poloha pre prevadzku s hlasičom pohybu.

OFF: Vypina funkciu hlasiča pohybu / LED lampy. Poloha pre nabijanie.

Nastavenie hlasiča pohybu

Prepnite vypina cpo dosiahnuti zakladneho nabitia do polohy ON. Nasmerujte hlasic pohbytu tym smerom, odkial chcete zanamenavat' pohby. Nastavte regulator na zadnej strane hlasic pohbyna "Minimum" (-) a regulator LUX do polohy svetla (). Skontrolujte rozsah zaznamenavania pohbytu tak, ze pomaly prejdete po celej kontrolovanej oblasti. Pokial nebude solarna lampa fungovat podla vasich predstav, musite prisposobit nastavenie smeru hlasic pohbyu.

Na hlasici pohybu sa nachadzaju dva regulaory:

(TIME) = doba svietenia: Dobu, poças kotrej; zostane lampa po identifikaci pohybu zapnuta, mozte nastavit v casovom intervale od cca 10 sekund az po 1 minuto. Otacajte regulatorom TIME v

smere (+),aby ste zvy'sili dobu svietenia, alebo v smere (-),aby ste znizili dobu svietenia.

Pozor: Nastavená doba začne fungovat' po aktiváci hlásiča pohybu.
S kazdou nasledujúćou identifikaciou pohybu začne tento Časový interval od začiatku.

/ (LUX) = reakcnacitlivost: Pomocou regulatora LUX sa da nastavit okolita svetlost, pri ktorej sa bude pristroj prevadzkovat. Zabrinite tak tomu, aby zacala lampa svieti pri demnom svete.V polohe (s) sa bude zapinat lampa cz de n a v noci, zatialcoV polohe (c) sa bude zapina'iba v noci. Pomocou regulatora LUX mozete nastavit pozadovanu intenzitu svetla, s ktorou sa bude prevadzkovat va'sajednotka.

VYMENA AKUMULATOROV

Pozor: Ak menite akumulator, musi byt prepnuty vypinač svetelnej Jednotky v polohe OFF a zástréka solárneho modulu vytahnutá z hlavnej Jednotky. Na yvymenu akumulatorov otvorte teleso hlavnej Jednotky tak, áko je to popisané v kapitole „Hlavna jednotka“ na obrázku 1 a 2. Odstránte akumáryz držiaka a vyměnte ich za nové akumátry. Pokial je to moźne, nabite najskór akumátrybeznou obchodnou nabijackou pre akumátryl 1,2 V AA Ni-MH. Ak nie je moźne nabitie prostrednictvom nabijacky, precítaje si kapitolu „PRVE NABITIE SOLÁRNEJ LAMPY".

Poskladajte opat pristroj v opacnom poradi.

Pozor: Rešpektujte pri vkladani akumulátorov bezpodmienečne správnu polaritu. Pristroj a akumúlátry by sa mohli pri nesprávnéj polarite poškodit.

VSEOBECNE BEZPECNOSTN EPOKNY

1. Nepouživajte iny nez dodávany solárny modul. Použivanie iného solárneho modulu by mohlo viest k zraneniam alebo poškodeniu lampy a zániku naroku na záruku.
2. Ulozte kabel tak, aby bol bezpečne upevnený a nemohol predstavovatžiadne nebezpečenstvo (napr. nebezpečenstvo zakopnutia). Ak je kabel poskodený alebo defektny, nemožete dalej použivaš solánu lampu.

CISTENIE

Udrziavajte hlasic pohybu bez prachu a usadenin necistoty tak, ze ho prilezitostne pouiterate navlchenou handrickou. Nepouzivajte na cistenie pristoja ziadne chemikalie alebo drhnuce prostriedky. Okrem toto sa musite ubezpecit, ze sa solarny modul udrziava neustale bez necistot a usadenin. Zneizenta solarna bunka nedokaze uplne nabit akumulator. Mohlo by to viest k predcasnej amortizacii akumulatora a nepovolenym funkciam pristoja.

SKLADOVANIE

Dodržiavajte tieto kroky, ak chcete uskladnit lampu na viac než dva alebo tri dni v dome tak, aby ste zabrani põskodeniu baterie:

1.Prepnite vypina do polohy OFF.
2. Uskladnite lampu a solarny modul tam, kde sa každý deñ dostanú na slnečné alebo deren svetlo. Akumulator potrebujé svetlo, aby si zachoval nability stav počas skladovania.
3. Pocas dlhsieho uskladnenia musite kaźdé styri mesiace uplnenebit' Jednotku. Aby ste zachovali plnu vykonnost pristroja, neskladujte ho dlhsie obdobie.

PREVÁDZKOVÉ PORUCHY

(PORUCHA / PRICINA ODSTRÁNENIE)

Lampa sa nezapina pri pohyboch v kontrolovanej oblasti.

Mozné riešenia:

Ubezpecte sa, ze:
-Vypinač sa nachadza v polohe „ON".
- Regulator LUX nie je nastavený prilíš dalekov smere (C).
-Hlasic pohybu je nastaveny tak,aby sa dali identifikovat pohyby.
- Solárna bunka je nastavená tak, aby dostávala cz deč co možno rajviac slněćného svetla.
- Nabitie akumulatorov nie je prilis nizke (nabijat poças 3-4 slnechnych dni, s vypinacom v polohe OFF).

Lampa sa zapina pocas dna.

Możné riesenia:

Ubezpecte sa, ze regulator LUX nie je nastaveny priliš daleko v smere ( ).

Pre dalsie informacia vam odporucame oblast Servis/FAQ na nasej internetovej stranke www.brennenstuhl.com.

TECHNICKÉ UDAJE:

Akumulator:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44,

SOL SV0805 P2 IP44, SOL LV0805 P2 IP44:

3 x 1,2 V / 2200 mAh Ni-MH nabijacie baterie

Podla Europskej smernice 2012/19/EU o starych elektrickych a elektronickych pristrochod sa musia zbierat opotrebované elektraspotrebice zvlast a odviezt na ekologicku recyklaciu. O moznostiach likvidacie starych pristrochod sa mozte informovat na svojom obecnom alebo mestskom urade.

Ekologické skody spósobene nesprávnou likvidaciou akumulátorov!

Baterie a akumulatory nepatria do domoveho opadu. Mozu obsahovat tazke kovy a podliehaju manipulacii so zvlastnym opadom.

Oodovzdajte preto opotrebované baterie v komunálnej zberni odpadovych surovin.
