MANUALE UTENTE SOL SV1205 P2 BRENNENSTUHL

ISTRUZIONI PER L'INSTALLAZIONE E L'USO

Grazie per aver deciso di acquistare quello prodotto.

E necessario familiarizzare con il prodotto prima di metterlo in funzione per la prima volta. Si prega, al riguardo, di leggere attendamente le seguenti istruzioni per l'uso e leindicazioni di sicurezza. Utilizzato l'apparecchio solo come descripto e per gli ambiti di utilizzo indicati.

Conservare le presenti istruzioni. In caso l'apparecchio venga ceduto a terzi, è necessario Cedere ancche la relativa documentazione.

LISTA PEZZI

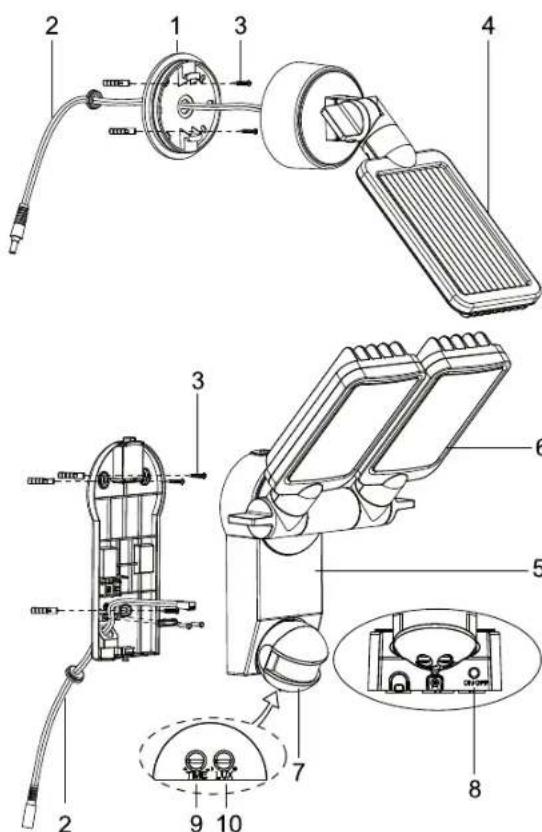

1 Supporto pannello solare
2 Cavo di collegamento pannello solare
3 Viti di montaggio per modulo solare e unità principale (5x)
4 Modulo solare
5 Unità principale
6UnitàLED
7 Sensore di movimento
8 Interruftore ON / OFF
9 Regolatore durata illuminazione
10 Regolatore sensibilità di risposta

PRIMA CARICA DELLA LAMPADA SOLARE

Prima diMETTERinfunzione la lampada è necessario caricarla.
mediante il modulo solare.

Collegare il cavo del modulo solare all'unità principale. L'interruttore ON / OFF che si trovava sull'unità principale deve essere posizionato su OFF. Collocare il modulo solare in una posizione in cui possa essere irradiato il più a lungo possibile dalla luce solare diretta. Attenersi sono alleindicazioni sui punti di montaggio adeguaticontainute nel capitolo successivo. A seconda della stagione, del tempo e della posizione del modulo solare, la carica può durare fino a 4 giorni prima che la lampada possa essere messa in funzione.

PUNTI DI MONTAGGIO ADEGUATI A LAMPADA E MODULO SOLARE

Unità principale:

L'unità principale contiene la lampada, il sensore di movimento e l'accumulatore. Durante l'installazione dell'unità principale tener conta del fatto che l'area di monitoraggio del sensore di movimento, a seconda dell'altezza a cui viene montato, raggiunge un massimo di 180^ con una portata massima di 10 metri.

Per il montaggio su base solida, p.es. un'opera in muratura, utilizzare le viti fornite con la confezione (pos. 3 della lista peszi). A seconda della base occorre utilizzare viti e tasselli adeguati.

Montaggio:

• Allentare la vite (illustr. 1) del supporto a parete
• Premere il pulsante di sbloccaggio sulla parte superiore (illustr. 2) e après l'involucro tirando le supporto a parete
• Fare attenzione in proposito a che nessun cavo o conduttura presente venga danneggiato durante l'esecuzione dei fori di montaggio sulla parete o durante l'avvitamento

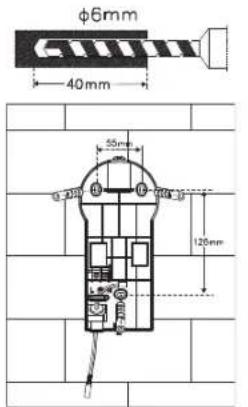

Illustr. 3 Illustr. 4

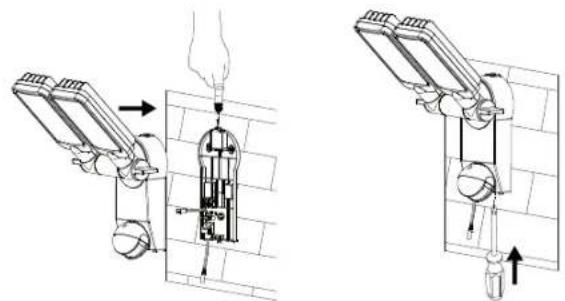

Illustr. 5

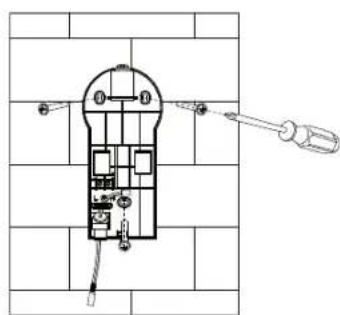

Illustr. 6 Illustr. 7

Modulo solare:

Il modulo solare è la fonte di alimentazione elettrica principale della lampada solare. Esso trasforma la luce del sole in corrente e carica la batteria. Durante il montaggio del modulo solare, tener conta del fatto che la cella solare necessita il più possibile della LUCE DIRETTA DEL SOLE. Quanto più a lungo la cella solare è esposta alla luce diretta del sole, tanto più a lungo la lampada è in grado di funzionare. Il modulo solare dovrebbe essere possibilmente orientato verso sud, in modo da ricevere un'irradiazione solare diretta. Evitare qualsiasi tipo di ombreggiamento. Nell'Europa centrale si raccomanda un angolo di inclinazione da circa 30^ a 40^ . Utilizzato le viti fornite con la confezione (pos. 3 della lista pezioni) per montare il modulo solare su una base solida, p. es. su un'opera in muratura. A seconda della base occorrera utilizzato viti e tasselli adeguati.

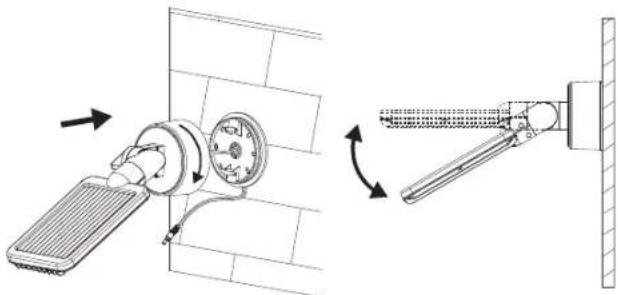

Illustr. 8

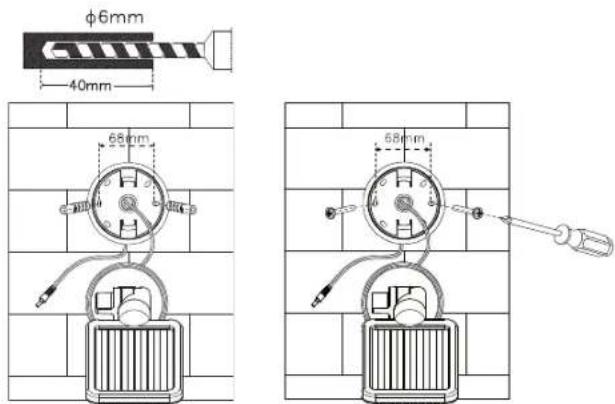

Illustr. 9 Illustr. 10

Illustr. 11 Illustr. 12

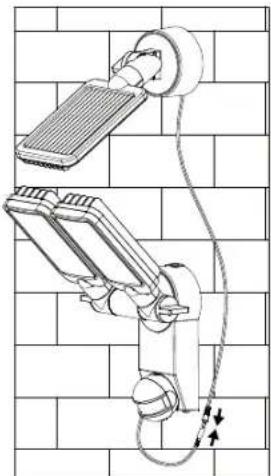

Posare ora il cavo alla cella solare all'unità principale e collagenare il cavo dell'unità principale e della cella solare l'uno con l'altro tramite spina e presa.

REGOLAZIONE E MESSA IN FUNZIONE

Terminata con successo l'installazione della lampada solare, è possibile regolare l'apparecchio in pochi, semplici passaggi.

Important:

Accertarsi, prima di accenderla, che la lampada solare sia stata caricata come descriftto nel capitolo "Prima carica della lampada solare".

Sull'unità principale si trova un interrottore con due possibilità di regolazione:

ON: posizione per funzionamento con sensore di movimento. OFF: disattiva il funzionamento del sensore di movimento / lampada a LED. Posizione per la carica.

Regolazione del sensore di movimento

Una volta terminata l'operazione di carica di base, posizionare l'interruttore su ON. Orientare il sensore di movimento nella direzione in cui si desidera rilevare i movimenti. Posizionare l'interruttore di regolazione sul lato posteriore del sensore di movimento su "minimo" (-) e l'interruttore di regolazione LUX sulla posizione "chiaro" (2). Testare il Campo di copertura caminando lentamente intorno alla zona da monitorare. Se la lampada solare non si accende come desiderato, occorre adeguare l'orientamento del sensore di movimento.

Sul sensore di movimento ci sono interrupttori di regolazione:

(TIME) = durata di illuminazione: è possibile regolare il tempo in cui la lampada debba rianere accesa dopo il rilevamento di un movimento da circa 10 secondi a 1 minuto. Ruotare l'interruttore di regolazione TIME in direzione (+), per augmentare la durata di illuminazione, oppure in direzione (-) per ridurre la durata di illuminazione.

Attenzione: il periodo di tempo impostato parte dallo scatto del sensore di movimento. Con agli successivo rilevamento di un movimento, quello intervallo di tempo riparte da capo.

/ (LUX) = sensibilità di risposta: con l'interruttore di regolazione LUX è possibile impostare la luminosità ambiente di funzionamento. In questo modo si evita che la lampada si accenda di giorno. Nella posizione () la lampada si accende di giorno e di notte, nelle nella posizione (C) si accende solo di notte. Con l'interruttore di regolazione LUX, è possibile regolare l'intensità di luce in corrispondenza della quale l'unità debba entrare in funzione.

SOSTITUZIONE DELLA BATTERIA

Attenzione: quando si sostituisce la batteria, l'interruttore sull'unità di illuminazione deve essere posizionato su OFF e la spina del modulo solare deve essere staccata dall'unità principale. Per sostituire la batteria aprire l'involucro dell'unità principale come descritto nelle illustrazioni 1 e 2 del capitolo "Unità principale". Togliere le batterie dal supporto e sostiturle con quella nuove. Se possibile, caricare preventamente le batterie con un caricabatterie d'uso commerciale per batterie da 1,2 V AA Ni-MH. Qualora non si possibile eseguire la carica con un caricabatterie, atteneri alle istruzioni di cui al capitolo "PRIMA CARICA DELLA LAMPADA SOLARE". Riassemble l'apparecchio seguito il procedimento inverso.

Attenzione: nell'introduire la batteria controllare assolutamente la corretta polarità. In caso di errata polarità l'apparecchio e le batterie potrebbe subire dei danni.

INDICAZIONI GENERALI DI SICUREZZA

1. Non utilizzato alcun altro modulo solare che non sia quello fornito. L'utilizzo di un altre modulo solare vuo causare lesioni o danni alla lampada e far decadere la garanzia.

2. Posare il cavo in modo che sia ben fissato e non rappresenti alcun pericolo (ad es. pericolo di inciampare). Non continuare ad utilizzato la lampada solare se il cavo è danneggiato o difettoso.

PULIZIA

Mantenere il sensore di movimento pulito da polvere e depositi, pulendolo di quando in quando con un panno umido.

Non utilizzato prodotti chimici o abrasivi per pulire l'apparecchio. Assicurarsi, inoltre, che il modulo solare sia sempre libero da sporcizia e depositi. Unacella solare sporca non è in grado di caricare completamente la batteria. Cio può comportare un prematto invecchiamento della batteria e un funzionamento inattendibile dell'apparecchio.

MAGAZZINAGGIO

Seguire quosti passaggi nel caso si desideri tenere la propria lampada in casa per più di due o tre giorni, in modo da evitare danni alla batteria:

1. Posizionale l'interrottore su OFF.
2. Depositarle la lampada e il modulo solare dove siano quotidianamente esposti alla luce del sole o ambientale. La batteria necessita di luce per Maintainere la carica durante il magazzinaggio.
3. Durante un magazzinaggio prolongato, l'unità deve essere caricata agli quattro mesi. Per ottenere la massima efficienza, non depositarla per periodi di tempo prolongati.

La lampada non si accende muovendosi nella'area di monitoraggio.

Possibilis soluzioni:

Accertarsi che:

• I'interruptore sia in posizione "ON"
• l'interruttore di regolazione LUX non sia troppo impostato in direzione (C)
• il sensore di movimento via regolato in modo tale da poter rilevare i movimenti
• la cellula solare sia orientata in modo tale da ricevere, durante il giorno, quanta più luce solare diretta possibile
• la carica della batteria non sia troppo Bassa (caricare per 3-4 giorni di sole con l'interruttore su OFF)

La luce si accende durante il giorno.

Possibilis solutioni:

accertarsi che l'interruttore di regolazione LUX non sia troppo impostato in direzione (_max^c) .

Per ulteriori informazioni consiglio di visitare la sezione del nostro site www.brennenstuhl.com dedicata all'assistenza/FAQ.

DATI TECHNICI:

Batteria:

SOL SV0805 P1 IP44, SOL LV0805 P1 IP44,

SOL SV0805 P2 IP44, SOL LV0805 P2 IP44:

3 x 1.2 V / 2200 mAh Ni-MH batterie ricaricabili

Durata di illuminazione: regolabile da ca. 10 secondi fino ad 1 minuto

Angolo di monitoraggio: 180^ in orizzontale

Portata: max. 10 metric

Sensibilità di risposta: regolabile alla luce del giorno alla notte

Tipodi protezione:IP44

Temperatura ambiente: -15 °C +45 °C

SMALTIMENTO

Smaltire gli apparecchi elettrici in modo ecocompatibile! Gli apparecchi elettrici non devono essere messi con I rifiutl domestici.

Conformmente alla Direttiva Europea 2012/19/UE sugli apparecchi elettrici ed elettronici gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati in modo ecocompatibile. Si possono richiedere le modalità di smaltimento dell'apparecchio inutilizzato presso la propria amministrazione comunale o città.

Danni ambientali causati da un errato smaltimento di batterle e accumulator!

Batterie e accumulatori non fanno parte dei rifiuti domestici. Possocono contentere metalli pesanti velenosi e devono essere trattati come rifiuti speciali. Di consensoza le batterie usate devono essere conferite a un centro di raccolta comunale.
