DKI 3184 - Fogão CLATRONIC - Manual de utilização gratuito

MANUAL DE UTILIZADOR DKI 3184 CLATRONIC

P Vista geral dos elementos de comando.... Página 3 Manual de instruções.... Página 44 Características técnicas.... Página 50 Garantía.... Página 50

GB Control element overview.... Page 3 Instruction Manual.... Page 52 Technical data.... Page 58 Guarantee.... Page 58

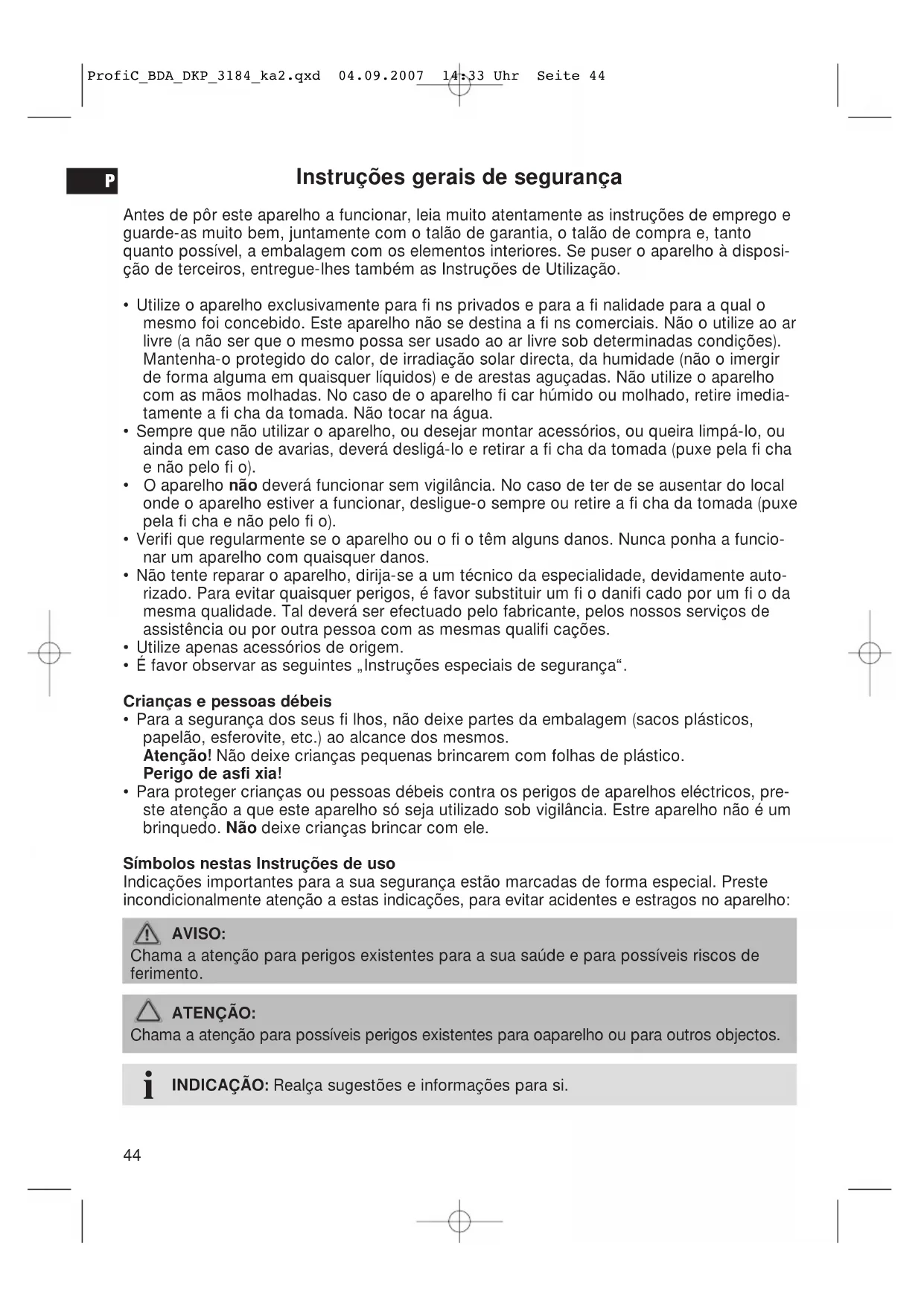

Instruções gerais de segurança

Antes de pôr este aparelho a funcionar, leia muito atentamente as instruções de emprego e guarde-as muito bem, juntamente com o talão de garantia, o talão de compra e, tanto quanto possível, a embalagem com os elementos interiores. Se puser o aparelho à disposição de terceiros, entregue-lhes também as Instruções de Utilização.

• Utilize o aparelho exclusivamente para fi ns privados e para a fi nalidade para a qual o mesmo foi concebido. Este aparelho não se destina a fi ns comerciais. Não o utilize ao ar livre (a não ser que o mesmo possa ser usado ao ar livre sob determinadas condições). Mantenha-o protegido do calor, de irradiação solar directa, da humidade (não o inergir de forma alguma em quaisquer líquidos) e de arestas aguçadas. Não utilize o aparelho com as mãos molhadas. No caso de o aparelho fi car húmido ou molhado, retire imedia-tamente a fi cha da tomada. Não tocar na água.
• Sempre que não utilizar o aparelho, ou desejar montar acessórios, ou queira limpá-lo, ou ainda em caso de avarias, deverá desligá-lo e retirar a fi cha da tomada (puxe pela fi cha e não pelo fi o).
• O aparelho não deverá funcionar sem vigilância. No caso de ter de se ausentar do local onde o aparelho estiver a funcionar, desligue-o sempre ou retire a fi cha da tomada (puxe pela fi cha e não pelo fi o).
• Verifi que regularmente se o aparelho ou o fi o têm alguns danos. Nunca ponha a funcionar um aparelho com quaisquer danos.
• Não tente reparar o aparelho, dirija-se a um técnico da especialidade, devidamente autorizado. Para evitar quaisquer perigos, é favor substituir um fi o danifi cado por um fi o da mesma qualidade. Tal deverá ser efectuado pelo fabricante, pelos nossos serviços de assistência ou por outra pessoa com as mesmas qualifi cações.
• Utilize apenas acessórios de origem.
• É favor observar as seguintes „Instruções especiais de segurança“.

Crianças e pessoas débeis

• Para a segurança dos seus fi lhos, não deixe partes da embalagem (sacos plásticos, papelão, esferovite, etc.) ao alcance dos mesmos.
  Atenção! Não deixe crianças pequenas brincarem com folhas de plástico.

Perigo de asfi xia!

- Para proteger crianças ou pessoas débeis contra os perigos de aparelhos eléctricos, preste atenção a que este aparelho só seja utilizado sob vigilância. Estre aparelho não é um brinquedo. Não deixe crianças brincar com ele.

Símbolos nestas Instruções de uso

Indicações importantes para a sua segurança estão marcadas de forma especial. Preste incondicionalmente atenção a estas indicações, para evitar acidentes e estragos no aparelho:

AVISO:

Chama a atenção para perigos existentes para a sua saúde e para possíveis riscos de ferimento.

ATENÇÃO:

Chama a atenção para possíveis perigos existentes para oaparelho ou para outros objectos.

INDICAÇÃO: Realça sugestões e informações para si.

Instruções especiais de segurança

P

• Coloque o aparelho numa superfi cie plana, resistente à humidade e ao calor. No caso de superfi cies delicadas por favor coloque por baixo uma placa resistente ao calor.
• Não mova o aparelho quando este esteja a trabalhar.
• Pegar apenas nos puxadores e botões previstos para tal.
• Não utilize o aparelho por baixo de armários, devido ao calor e ao vapor que formam durante o funcionamento.
• Manter distância sufi ciente de objectos facilmente infl amáveis como móveis, cortinados, etc. (30 cm). Não monte o aparelho, de forma alguma, dentro de armários.
• Não aqueça panelas ou semelhantes vazias, isto poderia gerar perigosas temperaturas excessivas.
• Ventilação: Sempre mantenha as aberturas de ventilação desobstruídas.
• Atenção, durante o funcionamento do aparelho, a temperatura das superfícies em que se pode tocar, poderá ser muito alta. Perigo de queimaduras!

Atenção

• Superfície de cerâmica! Se a superfície estiver danificada ou rachada, o aparelho deve ser desligado, afim de evitar que ocorra choque eléctrico.
• Calor de indução! Objectos de metal, como p.ex. facas, garfos, colheres e tampas, não devem ser colocados sobre a superfície de cozimento, visto que irão aquecer-se.
• Superfície quente! No caso do fogão por indução, inicialmente aquece-se apenas o fundo da panela etc., enquanto a superfície de cozimento permanece fria. Porém, após o processo de cozimento, o calor irradiado pode elevar a temperatura da zona de cozimento a níveis perigosos. Perigo de queimadura!
• Cuidado com riscos de saúde! Pessoas com marca-passo não devem utilizar este tipo de fogão.

Campo de comando

1 Indicação de funcionamento 6 Tecla + (mais alto)
2 Tecla Liga / Desliga (ON/OFF) 7 Tecla - (mais baixo)
3 Tecla TIMER 8 Display
4 Tecla TEMP. função de cozedura 9 Lâmpadas no display "controldada por temperatura"
5 Tecla HEAT função de cozedura "controldada por rendimento" "temperatura

Geral

Cozinhar com indução

Ao cozinhar com indução o calor é gerado através de forças magnéticas, esta função somente é iniciada depois que uma panela ou frigideira com fundo capaz de ser magnetizado é disposta sobre a zona de cozimento. Este processo aquece tão somente o fundo da panela/frigideira, e não a zona de cozimento como um todo. Abaixo da cerâmica encontra-se a bobina de inducção. Quando esta bobina é alimentada com corrente eléctrica, é gera-do um campo magnético, que produz um remoinho no fundo da panela. Isto gera o aqueci-mento do fundo. Deste modo é economizada energia, visto que o calor somente é gerado no local onde ele é necessitado.

P Que tipo de panela etc. posso usar?

Para os fogões por indução tem de ser utilizadas panelas etc. cujo fundo seja fabricado em uma material capaz de ser magnetizado. Este tipo de panela hoje em dia é produzido com a indicação de que o produto é adequado para fogões por indução.

Basicamente podem ser utilizadas todas as panelas de ferro; para saber estas podem ser magnetizadas, faça um pequeno teste:

Coloque a panela no fogão. Quando, após ligar, surge no display a indicação “---”, e se ouvir repetidas vezes um aviso sonoro, isto indica que a panela não funciona neste fogão.

i INDICAÇÃO: Por questões de segurança, o aparelho desliga de modo automático após alguns segundos no modo de espera.

Estes materiais não podem ser utilizados no fogão:

cerâmica, vidro ou alumínio

Estes panelas não podem ser utilizadas no fogão:

Panelas com o Panelas cujo diâmetro no fundo Panelas com pés.

Utilize o aparelho no máximo durante 4 horas seguidas. Interrompa o funcionamento por no mínimo 30 minutos, caso contrário podem ocorrer danificações por sobrecarga.

Peso

A placa de cozedura suporta um peso máximo de 4 quilos, caso contrário podem ocorrer danificações na superfície de cozedura.

Conexão eléctrica

Valor de conexão

No total o fogão tem uma capacidade de rendimento de 3300 W. Com este valor de conexão, recomenda-se uma rede em separado com dispositivo de segurança por intermédio de um interruptor doméstico de segurança 16 A.

Atenção sobrecarga!:

• Se utilizar fios de extensão, estes devem ter uma secção transversal de pelo menos 1,5 mm².
• Não utilize tomadas múltiplas de corrente, visto que este aparelho é demasiado potente.

Conexão

P

• Antes de se introduzir a fi cha na tomada, verifi car se a tensão que se vai utilizar corresponde à do aparelho. As respectivas indicações encontram-se na placa indentifi cadora.
• Ligar o aparelho apenas a uma tomada de 230 V, 50 Hz, com protecção de contacto, instalada devidamente.

Indicações de utilização

Tomada em funcionamento

1. Estado de espera: Depois que inseriu a ficha, a superfície de cozimento está modo de espera. As lâmpadas das teclas liga/desliga (ON/OFF) acendem.
2. Coloque uma panela adequada da zona de cozimento.
3. Com auxílio da tecla ON/OFF (liga/desliga) (2) ajuste a função de cozimento desejada. As lâmpadas da função HEAT piscam.

Funções de cozimento

Prima uma vez as teclas HEAT ou duas vezes a tecla TEMP. para seleccionar uma função de cozedura. Acende a indicação luminosa da respectiva função.

HEAT cozedura por rendimento

- No nível ajustado o bem a ser cozinhado continua sendo cozinhado de modo contínuo.

i

INDICAÇÃO:

• No display é inidcado o nível de rendimento 5.
• Você pode alterar o nível de cozimento a qualquer momento, com auxílio das teclas (+/-).

- O bem a ser cozinhado é esquentado na temperatura que você ajustou e é mantido nesta temperatura através de um ajuste automático.

i

INDICAÇÃO:

• No display é indicado o valor "120".
• Você pode alterar a temperatura pré-ajustada a qualquer momento, depois de ligar o fogão, com auxílio das teclas (+/-).
• A uma temperatura de 200 °C está função também é adequada para frituras. Queira fazer uso somente de óleo altamente resistente a calor!

Entrar o tempo de desligamento no TIMER

As funções de cozedura podem obedecer a limitação temporal.

• Seleccione uma função de cozedura.
• Em seguida prima a tecla TIMER. As lâmpadas TIMER e a lâmpada da função de cozedura piscam.
• Com auxílio das tecla (-/+) pode ajustar o tempo de desligamento desejado. O tempo maximamente possível é de 180 minutos.
• Após aprox. 3 segundos as lâmpadas param de piscar e a lâmpada da função de cozedura brilha de modo contínuo.

i INDICAÇÃO: Depois quo

• Depois que o Timer tiver sido ajustado as etapas podem ser alteradas a qualquer momento com auxílio das teclas (+/-).
• Interromper: O processo pode ser interrompido a qualquer momento, premindo a tecla Liga/Desliga (2).
• O final do tempo de cozedura é indicado durante o último minuto através de um sinal sonoro.

Desligamento

• Pressione a tecla ON/OFF (liga/desliga) (2).
• Independente do modo de funcionamento, no qual a chapa de cozimento se encontra, ela pode ser alternada para o modo de espera. A indicação de funcionamento (1) brilha.

i INDICAÇÃO: O ventilador para a refrigeração de ar ainda trabalha por aprox. 30 segundos.

• Em seguida, retire a ficha de rede.
• Antes de guardar o aparelho, deixe que ele arrefeça.

Reconhecimento da panela

O aparelho dispõe de um dispositivo de reconhecimento de panela. Depois que a panela foi retirada, a chapa de cozimento é alternada para o modo de espera.

Queira observar as seguinte indicações:

! AVISO:

Após a utilização a boca de fogão pode ser desligada nos respectivos interruptores, e não somente pelo sensor de reconhecimento de panela.

Perigo de queimadura! Após o processo de cozimento, o calor que irradia pode gerar temperaturas perigosas na zona de cozimento.

Limpeza

P

Antes de proceder à limpeza do aparelho, retirar sempre a ficha da tomada e esperar até que arrefeça.

Não utilize escovas de arame, nem outros objectos semelhantes.

Não use detergentes corrosivos nem abrasivos.

Não inergir, de forma alguma, o aparelho em água para o lavar.

Área de cozimento em cerânica

• Elimine restos de alimentos com um pano úmido ou papel, enquanto a chapa ainda estiver morna.
• Lave a chapa de cozimento com uma esponja macia e água e seque cuidadosamente com um pano macio.
• Produtos de limpeza para superfícies de cerâmica: No caso de restos queimados, escolha um dos produtos específicos oferecidos pelo comércio especializado.

Carcaça

• Após a utilização, limpe a carcaça com um pano ligeiramente húmido.
• Certifique-se de que líquidos não podem penetrar nas aberturas da carcaça. Isto poderia danificar o aparelho e causar um choque eléctrico.

Eliminação de falhas

- Aparelho sem função e sem indicação.

Solução: Verifique a conexão de rede.

- Soa um sinal, depois que a função de cozimento foi seleccionada e o aparelho ligado.

Possível motivo: Não foi colocada uma panela no fogão, ou a panela é inapropriada.

INDICAÇÃO: Por questões de segurança, após alguns segundos o aparelho vai para o modo de espera.

Solução: Coloque no fogão uma panela apropriada para o fogão por indução.

- A chapa de cozimento desliga inesperadamente durante o funcionamento. Possível motivo: O dispositivo de protecção contra temperatura excessiva disparou. Solução: Tire a ficha da tomada e deixe que arrefeça por aprox. 20 minutos. Em seguida retome o funcionamento.

Outro motivo: As aberturas de ventilação estão obstruídas.

Solução: Livre as aberturas de ventilação de corpos estranhos.

- Ao manter aquecido a temperatura na panela não é mantida constante.

Possível motivo: O fundo da panela é irregular ou abaulado.

Solução: Utilize uma panela adequada para o fogão.

• Avisos de talha

Durante o funcionamento surgem no display os avisos a seguir:

Indicação

--- Foi utilizada uma panela inadequada, ou não há panela.

Alimentação da corrente: 230 V, 50 Hz

Consumo de energia: 3300 W

Categoria de protecção: II

Este aparelho foi controlado nos termos das actuais directivas da CEE aplicáveis, tais como inocuidade electromagnética e directiva sobre baixa tensão, e fabricado de acordo com as mais novas prescrições da segurança técnica.

Reserva-se o direito de alterações!

Garantia

O aparelho vendido pela nossa empresa tem uma garantia de 24 meses a partir da data da compra (talão).

Durante o período de garantia, procederemos à remoção grátis - por reparação, ou, segundo a nossa decisão, por substituição - das defi ciências do aparelho ou dos acessórios que provenham de erros de material ou de fabricação. A prestação de serviços relacionados com a garantia não prolongarão a mesma, nem iniciarão um novo prazo de garantia!

O talão de compra consistirá prova desta garantia. Sem o mesmo, não será possível proceder-se a qualquer troca ou reparação grátis.

Em caso de garantia, entregue o aparelho completo, juntamente com o talão de compra, na loja onde o mesmo foi comprado.

Não estão incluídos na garantia quaisquer defeitos de acessórios ou de peças que se des-gastem, nem a limpeza, a manutenção ou a substituição de peças que se desgastem, devendo tais despesas ser reembolsadas!

A garantia terminará sempre que tenha havido intervenção alheia nos aparelhos.

Após a garantia

Após a expiração do prazo de garantia, poderão ser efectuados arranjos por pessoal especializado, ou pelos nossos serviços de reparações, contra reembolso.

Significado do símbolo „contentor do lixo“

P

Poupe o nosso meio ambiente, não deite aparelhos eléctricos para o lixo doméstico.

Dirija-se ao locais destinados à recolha especial de aparelhos eléctricos e entregue aí os aparelhos que não pretende continuar a utilizar.

Desta forma, contribuirá para ajudar a evitar os potenciais efeitos perniciosos que um falso depósito de objectos usados terão, tanto no que diz respeito ao ambiente, como à saúde humana.

Dará igualmente a sua contribuição para o reaproveitamento de materiais, para a reciclagem e outras formas de aproveitamento de aparelhos eléctricos e electrónicos usados.

Receberá, nas autarquias e juntas de freguesia, informações sobre os locais onde poderá entregar tais aparelhos.
