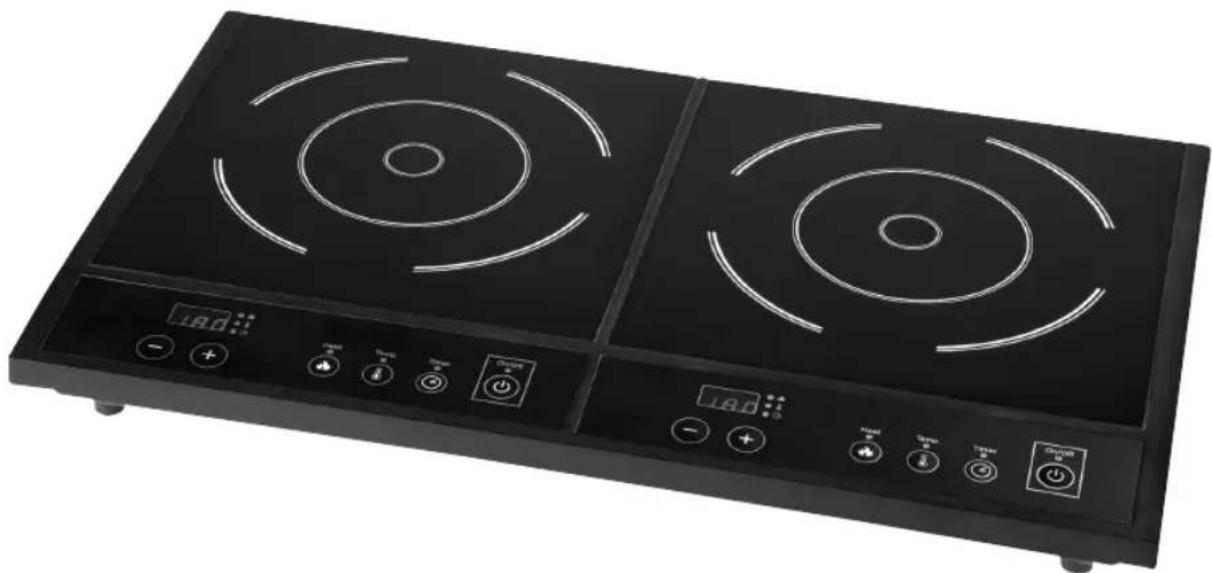

BEDIENUNGSANLEITUNG DKI 3184 CLATRONIC

RUS ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 23 Bedienfeld · Bedieningspaneel · Zone de commande Campo di comando · Panel de control · Campo de comando Control panel · Betjeningsfelt · Pole obsługi · Ovládací pole Kezelőmező · Панель управления ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 3Allgemeine Sicherheitshinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfaltig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vorgesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbrin- gen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Arbeitsplatz verlassen, schalten Sie das Gerat bitte immer aus, bzw. ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel).

• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen lassen.

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie bitte die nachfolgenden „Speziellen Sicherheitshinweise“. Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. Achtung! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Um Kinder oder gebrechliche Personen vor den Gefahren elektrischer Geräte zu schützen, beachten Sie, dass dieses Gerat nur unter Aufsicht verwendet wird. Dieses Gerät ist kein Spielzeug. Lassen Sie kleine Kinder nicht damit spielen. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

Warnung! Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. Achtung: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. Hinweis: Hebt Tipps und Informationen für Sie hervor.

ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 4Spezielle Sicherheitshinweise

• Stellen Sie das Gerät auf eine ebene, feuchtigkeits- und wärmebeständige Fläche. Bei empfindlichen Oberflächen legen Sie bitte eine hitzebeständige Platte unter.

• Bewegen Sie das Gerät nicht, wenn es in Betrieb ist.

• Nur an den dafür vorgesehenen Griffen und Knöpfen anfassen.

• Betreiben Sie das Gerät, wegen der aufsteigenden Hitze und der Dämpfe, nicht unter Hängeschränken.

• Halten Sie einen ausreichenden Sicherheitsabstand (30 cm) zu leicht entzündlichen Gegenständen wie Möbel, Vorhänge, etc.! Bauen Sie das Gerät auf keinen Fall in Schränke ein.

• Erhitzen Sie kein leeres Kochgeschirr auf der Kochzone, dies kann zu gefährlichen Über- temperaturen führen.

• Lüftung: Halten Sie die Lüftungsschlitze immer frei.

• Achtung: Während des Betriebes kann die Temperatur der berührbaren Oberfläche sehr hoch sein. Verbrennungsgefahr! Bedienfeld 1 Betriebsanzeige 6 + Taste (höher) 2 Ein-/Austaste (ON/OFF) 7 - Taste (niedriger) 3 TIMER Taste 8 Display 4 TEMP. Taste Kochfunktion „temperaturgesteuert“ 9 Leuchten am Display 5 HEAT Taste Kochfunktion „leistungsgesteuert“ Allgemeines Kochen mit Induktion Beim Kochen mit Induktion entsteht die Hitze mittels magnetischer Kräfte erst dann, wenn ein Topf oder eine Pfanne mit magnetisierbarem Boden auf eine eingeschaltete Kochzone gestellt wird. Dabei wird nur der Boden des Kochgeschirrs erhitzt, nicht aber die Kochzone selbst. Unterhalb der Keramik befindet sich die Induktionsspule. Wird sie mit Strom ver- sorgt, entsteht ein Magnetfeld, das im Topfboden Wirbel erzeugt. Hierdurch wird eine Erhitzung des Bodens bewirkt. Das spart Energie, da die Wärme ausschließlich dort ent- steht, wo sie gebraucht wird.

• Keramikfläche! Ist die Oberfläche beschädigt oder gerissen, ist das Gerät abzuschal- ten, um einen möglichen elektrischen Schlag zu vermeiden.

• Induktionshitze! Gegenstände aus Metall, wie z. B. Messer, Gabeln, Löffel und Deckel, sollten nicht auf der Kochebene abgelegt werden, da sie heiß werden können.

• Heiße Oberfläche! Beim Induktionskochfeld wird erst nur der Boden des Kochgeschirrs erhitzt, nicht aber die Kochzone selbst. Nach dem Kochvorgang kann es aber durch die abgestrahlte Hitze auch zu gefährlichen Temperaturen an der Kochzone kommen. Verbrennungsgefahr!

• Gesundheitsschäden! Personen mit Herzschrittmacher dürfen diese Kochplatte nicht verwenden. ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 5Welches Kochgeschirr kann ich verwenden? Für Induktionskochplatten werden Töpfe bzw. Topfböden aus magnetisierbarem Material benötigt. Kochgeschirr wird heutzutage mit dem Hinweis Induktionsherd geeignet versehen. Grundsätzlich können Sie alle eisenhaltigen Kochgeschirre verwenden, ob diese auch mag- netisierbar sind, zeigt Ihnen ein kurzer Versuch: Stellen Sie den fraglichen Topf auf. Erscheint nach dem Einschalten im Display „---“ und ist wiederholt ein Signalton zu hören, ist der Topf untauglich. Diese Materialien können Sie als Kochgeschirr nicht verwenden: Ton, Glas oder Aluminium. Diese Töpfe können Sie nicht verwenden: Töpfe mit rundem Boden. Töpfe deren Durchmesser Töpfe die auf am Boden kleiner als 12 cm ist. Füßen stehen. Betriebsdauer Betreiben Sie das Gerät nur maximal 4 Stunden durchgehend. Unterbrechen Sie den Betrieb dann für mindestens 30 Minuten, sonst drohen Schäden durch Überlastung. Gewicht Belasten Sie die Kochplatte nur mit einem Gewicht von maximal 4 kg, sonst drohen Schäden an der Kochfläche. Elektrischer Anschluss Anschlusswert Ingesamt kann die Kochplatte eine Leistung von 3300 W aufnehmen. Bei diesem Anschluss- wert empfiehlt sich eine getrennte Zuleitung mit einer Absicherung über einen 16 A Haushaltsschutzschalter.

Hinweis: Aus Sicherheitsgründen schaltet das Gerät nach wenigen Sekunden in den Bereitschaftszustand.

Achtung Überlastung!: - Wenn Sie Verlängerungsleitungen benutzen, sollten diese einen Leitungsquerschnitt von mindestens 1,5 mm

haben. - Verwenden Sie keine Mehrfachsteckdosen, da dieses Gerät zu leistungsstark ist. ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 6Anschluss

• Bevor Sie den Netzstecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu finden Sie auf dem Typenschild.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Schutzkontakt- Steckdose, 230V/50Hz an. Anwendungshinweise Inbetriebnahme

1. Bereitschaftszustand: Nachdem Sie den Stecker eingesteckt haben, geht die

Kochplatte in den Bereitschaftszustand. Die Leuchten an den Ein-/Austasten (ON/OFF) gehen an.

2. Stellen Sie einen geeigneten Topf auf die Kochzone.

3. Drücken Sie die Ein-/Austaste (2), um den Kochbetrieb zu starten.

Die Leuchten der HEAT-Funktion blinken. Kochfunktionen Drücken Sie einmal die Tasten HEAT oder zweimal die Taste TEMP., um eine Kochfunktion auszuwählen. Die Lampe für die entsprechende Funktion leuchtet. HEAT Leistungsgesteuertes Kochen

• Das Gargut wird auf der von Ihnen eingestellten Stufe ständig fortgekocht. TEMP. Temperaturgesteuertes Kochen

• Das Gargut wird auf die von Ihnen eingestellte Temperatur erwärmt und durch automati- sche Regelung bei dieser Temperatur gehalten.

Hinweis: - Im Display wird die Leistungsstufe 5 angezeigt. - Sie können die Stufe nach dem Einschalten jederzeit mit den Tasten (+/-) verändern.

Hinweis: - Im Display wird der Wert „120“ angezeigt. - Die voreingestellte Temperatur können Sie nach dem Einschalten jederzeit mit den Tasten (+/-) verändern. - Diese Funktion eignet sich bei Temperaturen von 200 °C auch zum Frittieren. Bitte nur hoch hitzebeständiges Fett verwenden!

ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 78

TIMER Abschaltzeit eingeben Die Kochfunktionen können zeitlich begrenzt werden.

• Wählen Sie eine Kochfunktion aus.

• Drücken Sie danach die Taste TIMER. Die Leuchten TIMER und die Leuchte der Kochfunktion blinken.

• Mit den Tasten (-/+) können Sie nun die gewünschte Abschaltzeit einstellen. Die maxima- le Zeit beträgt 180 Minuten.

• Nach ca. 3 Sekunden hören die Leuchten auf zu blinken und die Leuchte der Kochfunktion leuchtet kontinuierlich. Ausschalten

• Drücken Sie die Ein-/Austaste (2).

• Die Kochplatte wird aus jedem Betriebszustand in den Bereitschaftszustand zurückge- schaltet. Die Betriebsanzeige (1) leuchtet.

• Ziehen Sie anschließend den Netzstecker.

• Bevor Sie das Gerät wegräumen, lassen Sie es abkühlen. Topferkennung Das Gerät verfügt über eine Topferkennung. Die Platte wird nach dem der Topf weggenom- men wurde in den Bereitschaftszustand zurückschaltet. Bitte beachten Sie hierzu folgende Hinweise: Hinweis: - Nachdem der Timer eingeschaltet ist können Sie die Stufen jederzeit mit den Tasten (+/-) verändern. - Unterbrechen: Sie können den Vorgang jederzeit unterbrechen, in dem Sie die Ein-/Austaste (2) drücken. - Das Ende der Kochzeit wird Ihnen in der letzten Minute durch einen Signalton angekündigt.

Hinweis: Der Ventilator für die Kühlluft läuft noch ca. 30 Sekunden nach.

Warnung! Nach dem Gebrauch ist die Kochplatte durch ihre Schalter auszuschalten und nicht allein durch die Topferkennung. Verbrennungsgefahr! Nach dem Kochvorgang kann es durch die abgestrahlte Hitze zu gefährlichen Temperaturen an der Kochzone kommen. ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 8Reinigung Ziehen Sie vor der Reinigung immer den Netzstecker und warten Sie ab, bis das Gerät abgekühlt ist. Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände. Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel. Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Keramik-Kochfeld

• Beseitigen Sie Speiserückstände noch im warmen Zustand mit einem feuchten Tuch oder einem Papiertuch.

• Waschen Sie das Kochfeld mit einem weichen Schwamm und etwas Wasser ab und trocknen Sie mit einem weichem Tuch gründlich nach.

• Reinigungsmittel für Keramikflächen: Bei eingebrannten Resten bedienen Sie sich bitte mit Produkten aus den Fachabteilungen der Warenhäuser. Gehäuse

• Reinigen Sie das Gehäuse nach der Benutzung mit einem leicht feuchten Tuch.

• Achten Sie darauf, dass keine Flüssigkeit in Gehäuseöffnungen dringt. Dies könnte das Gerät beschädigen oder zu einem elektrischen Schlag führen. Störungsbehebung

• Gerät ist ohne Funktion, ohne Anzeige. Abhilfe: Überprüfen Sie den Netzanschluss.

• Es ertönt ein Signal nachdem die Kochfunktion gewählt und das Gerät eingeschaltet wurde. Mögliche Ursache: Es wurde kein oder ein untauglicher Topf aufgesetzt. Abhilfe: Stellen Sie einen für Induktionskochfelder geeigneten Topf auf.

• Die Kochplatte schaltet sich plötzlich während des Betriebes aus. Mögliche Ursache: Der Übertemperaturschutz hat angesprochen. Abhilfe: Trennen Sie das Gerät vom Stromnetz und lassen Sie es für ca. 20 Min. abkühlen. Nehmen Sie dann den Betrieb wieder auf. Weitere Ursache: Die Lüftungsschlitze sind verdeckt. Abhilfe: Befreien Sie die Lüftungsschlitze von Fremdkörpern.

• Beim Warmhalten wird die Temperatur am Topf nicht gehalten. Mögliche Ursache: Der Topfboden ist uneben oder gebogen. Abhilfe: Stellen Sie einen geeigneten Topf auf.

Hinweis: Aus Sicherheitsgründen schaltet das Gerät nach wenigen Sekunden in den Bereitschaftszustand.

ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 9• Störungsmeldungen Während des Betriebs erscheinen im Display folgende Meldung: Technische Daten Modell: DKI 3184 Bemessungsspannung/-frequenz: 230 V, 50 Hz Bemessungsaufnahme: 3300 W Schutzklasse: II Nettogewicht: 4,85 kg Konformitätserklärung Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät DKI 3184 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet. Garantie Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon). Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs, die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie! Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen. Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler. Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig! Die Garantie erlischt bei Fremdeingriff.

Meldung --- Es ist kein oder ein untauglicher Topf aufgesetzt. ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 10Nach der Garantie Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden. Service Anschrift Clatronic International GmbH Industriering Ost 40 D-47906 Kempen/Germany Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.
