MANUALE UTENTE DKI 3184 CLATRONIC

Descrizione dei singoli pezzi Pagina 3

Istruzioni per l’uso Pagina 28

Dati tecnici Pagina 34

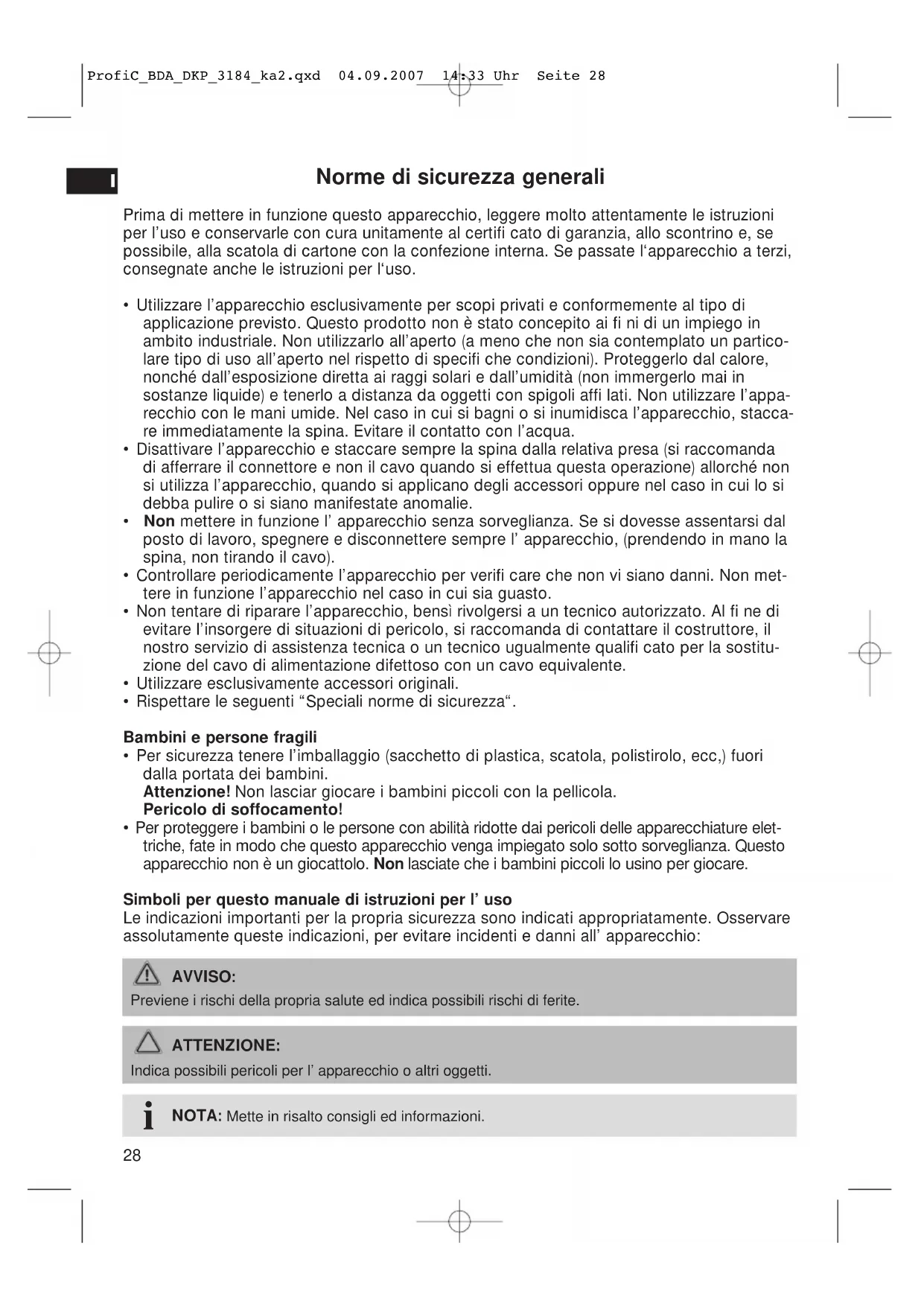

F ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 27Norme di sicurezza generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni

per l’uso e conservarle con cura unitamente al certifi cato di garanzia, allo scontrino e, se

possibile, alla scatola di cartone con la confezione interna. Se passate l‘apparecchio a terzi,

consegnate anche le istruzioni per l‘uso.

• Utilizzare l’apparecchio esclusivamente per scopi privati e conformemente al tipo di

applicazione previsto. Questo prodotto non è stato concepito ai fi ni di un impiego in

ambito industriale. Non utilizzarlo all’aperto (a meno che non sia contemplato un partico-

lare tipo di uso all’aperto nel rispetto di specifi che condizioni). Proteggerlo dal calore,

nonché dall’esposizione diretta ai raggi solari e dall’umidità (non immergerlo mai in

sostanze liquide) e tenerlo a distanza da oggetti con spigoli affi lati. Non utilizzare l’appa-

recchio con le mani umide. Nel caso in cui si bagni o si inumidisca l’apparecchio, stacca-

re immediatamente la spina. Evitare il contatto con l’acqua.

• Disattivare l’apparecchio e staccare sempre la spina dalla relativa presa (si raccomanda

di afferrare il connettore e non il cavo quando si effettua questa operazione) allorché non

si utilizza l’apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si

debba pulire o si siano manifestate anomalie.

• Non mettere in funzione l’ apparecchio senza sorveglianza. Se si dovesse assentarsi dal

posto di lavoro, spegnere e disconnettere sempre l’ apparecchio, (prendendo in mano la

spina, non tirando il cavo).

• Controllare periodicamente l’apparecchio per verifi care che non vi siano danni. Non met-

tere in funzione l’apparecchio nel caso in cui sia guasto.

• Non tentare di riparare l’apparecchio, bensì rivolgersi a un tecnico autorizzato. Al fi ne di

evitare l’insorgere di situazioni di pericolo, si raccomanda di contattare il costruttore, il

nostro servizio di assistenza tecnica o un tecnico ugualmente qualifi cato per la sostitu-

zione del cavo di alimentazione difettoso con un cavo equivalente.

• Utilizzare esclusivamente accessori originali.

• Rispettare le seguenti “Speciali norme di sicurezza“.

Bambini e persone fragili

• Per sicurezza tenere l’imballaggio (sacchetto di plastica, scatola, polistirolo, ecc,) fuori

dalla portata dei bambini.

Attenzione! Non lasciar giocare i bambini piccoli con la pellicola.

Pericolo di soffocamento!

• Per proteggere i bambini o le persone con abilità ridotte dai pericoli delle apparecchiature elet-

triche, fate in modo che questo apparecchio venga impiegato solo sotto sorveglianza. Questo

apparecchio non è un giocattolo. Non lasciate che i bambini piccoli lo usino per giocare.

Simboli per questo manuale di istruzioni per l’ uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare

assolutamente queste indicazioni, per evitare incidenti e danni all’ apparecchio:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

Indica possibili pericoli per l’ apparecchio o altri oggetti.

NOTA: Mette in risalto consigli ed informazioni.

ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 2829

I Speciali norme di sicurezza relative

• Porre l’apparecchio su una superfi cie piana e resistente all’umidità e al calore. Nel caso

di superfi ci delicate mettere sotto l’apparecchio una piastra resistente al calore.

• Non muovere l‘apparecchio mentre è in funzione.

• Toccare solo i manici ed i tasti previsti.

• Data la fuoriuscita di calore e vapori, non mettere in funzione l’apparecchio sotto armadi

• Tenere l’apparecchio a una distanza suffi ciente dagli oggetti facilmente infi ammabili,

quali per esempio i mobili, le tende, ecc. (30 cm). Non montare assolutamente l’apparec-

chio all’interno di armadi.

• Non riscaldate una pentola vuota sulla zona di cottura, ciò può provocare pericolose

• Ventilazione: tenete sempre libere le feritoie di ventilazione.

• Attenzione: quando l’apparecchio è in funzione la temperatura della super-

ficie che si può toccare può essere molto alta. Pericolo di ustione!

1 Indicazione di funzionamento 6 Tasto + (aumento)

2 Tasto di accensione/spegnimento (ON/OFF) 7 Tasto - (riduzione)

3 Tasto TIMER 8 Display

4 Tasto TEMP. per la funzione di cottura 9 Spie sul display

“regolata in base alla temperatura “

5 Tasto HEAT per la funzione di cottura

“regolata in base alla potenza“

Cucinare con induzione

Nella cottura con induzione il calore si genera mediante forze magnetiche solo quando una

pentola o una padella con fondo magnetizzabile viene collocata su una zona di cottura

accesa. Ciò che si riscalda è solo il fondo, ma non la zona di cottura stessa. Sotto la cera-

mica si trova la bobina d’induzione. Quando essa viene alimentata con energia elettrica si

forma un campo magnetico che genera vortici nel fondo della pentola. In tal modo viene

provocato un riscaldamento del fondo. Ciò permette di risparmiare energia, in quanto il

calore si forma solo dove esso è necessario.

• Superficie in ceramica! Se la superficie è danneggiata o crepata, l’apparecchio deve

venire spento ai fini di evitare un’eventuale scossa elettrica.

• Calore da induzione! Si consiglia di non posare oggetti in metallo come per es. coltel-

li, forchette, cucchiai e coperchi, in quanto potrebbero diventare bollenti.

• Superficie bollente! Nel piano di cottura ad induzione viene dapprima riscaldato solo

il fondo del recipiente di cottura, ma non la zona di cottura stessa. Dopo il processo di

cottura è però possibile che si generino a causa del calore irradiato pericolose tempe-

rature sulla zona di cottura. Pericolo di ustioni!

• Pericolo di danni alla salute! Alle persone con bypass cardiaci è vietato utilizzare

questo piano di cottura.

ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 29Che tipo di pentolame posso impiegare?

Per i piani di cottura ad induzione sono necessari pentole ossia fondi di pentola in materiale

magnetizzabile. Oggigiorno il pentolame viene in tali casi munito della dicitura “fornello ad

Fondamentalmente potete utilizzare tutti i recipienti di cottura contenenti ferro; se essi sono

effettivamente magnetizzabili lo potete constatare con un piccolo esperimento:

mettete la pentola in questione sul piano. Se dopo l’accensione compare sul display “---” e

si avverte ripetutamente un segnale acustico, ciò significa che la pentola non è adatta.

Potete utilizzare come pentolame recipienti composti dei seguenti materiali:

argilla, vetro o alluminio.

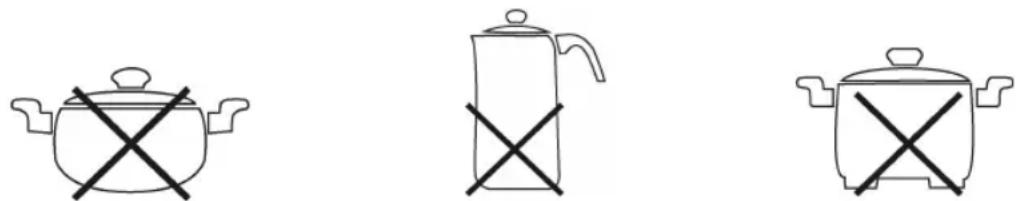

È vietato utilizzare i seguenti tipi di pentola:

Pentole con fondo rotondo. Pentole il cui fondo ha Pentole sorrette

un diametro inferiore a 12 cm. da piedini.

Durata di funzionamento

Fate funzionare l’apparecchio solo per al massimo 4 ore di seguito. Dopo tale periodo inter-

rompete il funzionamento per almeno 30 minuti, altrimenti vi è pericolo di danni dovuti al

Caricate la piastra di cottura solo con un peso di 4 kg al massimo, altrimenti vi è pericolo

che la superficie di cottura si danneggi.

Allacciamento elettrico

Complessivamente il piano di cottura può assorbire una potenza di 3300 W. Con questa

potenza allacciata si consiglia una linea di alimentazione separata con una protezione medi-

ante un interruttore automatico domestico da 16 A.

I NOTA: Per motivi di sicurezza l’apparecchio passa dopo pochi secondi nella

condizione di pronto per l’uso.

Attenzione, sovraccarico!

- Se utilizzate cavi di prolunga, essi devono avere una sezione di almeno 1,5 mm

- Non impiegate prese multiple, in quanto la potenza di questo apparecchio è troppo

ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 3031

• Prima di infi lare la spina nella presa, controllare che la tensione di rete richiesta coincida

con quella dell‘ apparecchio. I dati sono riportati sulla targhetta di identifi cazione.

• Collegare l‘ apparecchio solo ad una presa con contatto di terra regolarmente installata

Indicazioni relative all’applicazione

1. Condizione di pronto: dopo che avete infilato la spina la zona di cottura passa alla

condizione di pronto. Le spie dei tasti di accensione e spegnimento (ON/OFF) si accen-

2. Mettete sulla zona di cottura una pentola idonea.

3. Premete il tasto di ON/OFF (2) per avviare il processo di cottura.

Le spie della funzione HEAT lampeggiano.

Per selezionare una funzione di cotture premete una volta il tasto HEAT o due volte il tasto

TEMP. La spia per la relativa funzione si accende.

HEAT cottura in base alla potenza

• La cottura dei cibi prosegue al livello da Voi impostato.

TEMP. Cottura regolata in base alla temperatura

• I cibi da cuocere vengono riscaldati alla temperatura da Voi impostata, la quale viene

mantenuta grazie alla regolazione automatica.

- Sul display viene visualizzato il livello di potenza 5.

- Dopo l’accensione potete modificare tale livello in ogni momento con i tasti (+/-).

- Dopo l’accensione potete modificare in ogni momento la temperatura preimpostata

- A temperature di 200° C questa funzione è adatta anche per friggere. Si prega di

utilizzare solo grasso con elevata resistenza ad alte temperature!

ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 31TIMER Digitare l’ora di spegnimento

La durata delle funzioni di cottura può venire limitata.

• Selezionate una funzione di cottura.

• Dopo di ciò premete il tasto TIMER. Le spie TIMER e la spia della funzione di cottura

• Con i tasti (-/+) potete ora impostare l’ora di spegnimento desiderata. Il tempo massimo

• Dopo ca. 3 secondi le spie cessano di lampeggiare e la spia che segnala la funzione di

cotture rimane accesa permanentemente.

• Premete il tasto di ON/OFF (2).

• Il piano di cottura viene riportato da qualsiasi condizione di funzionamento in cui si trova

attualmente allo stato di pronto. La spia indicante che l’apparecchio è in funzione (1) è

• Dopo di ciò staccate la spina.

• Prima di ritirare l’apparecchio lasciatelo raffreddare.

Riconoscimento della presenza della pentola

L’apparecchio dispone di una funzione di riconoscimento della presenza di pentole. Dopo

che la pentola è stata rimossa il piano ritorna alla condizione di pronto.

A tale riguardo siete pregati di osservare le seguenti avvertenze:

- Dopo che il timer è stato attivato potete modificare in ogni momento i livelli con i

- Interruzione: potete interrompere il processo di cottura in ogni momento premendo il

- Il termine del tempo di cottura Vi viene annunciato nell’ultimo minuto mediante un

Avvertenza: il ventilatore per l’aria di raffreddamento continua a funzionare ancora per

Dopo l’uso si deve spegnere la piastra di cottura con i suoi tasti e non solo sfruttando la

funzione di riconoscimento della presenza o meno della pentola.

Pericolo di ustioni! Al termine del processo di cottura il calore irradiato può generare

temperature pericolose sulla zona di cottura.

ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 3233

Prima di procedere alla pulizia dell’apparecchio, staccare sempre la spina dalla presa di rete

e attendere che l’apparecchio si sia completamente raffreddato.

Non usare spazzole di ferro o altri oggetti abrasivi.

Non usare detergenti forti o abrasivi.

Non immergere assolutamente l’apparecchio nell’acqua per pulirlo.

Piano di cottura in ceramica

• Eliminate resti di cibi quando sono ancora caldi con un panno umido o un panno di carta.

• Lavate il piano di cottura con una spugna morbida e un po’ di acqua e asciugate poi a

fondo con un panno morbido.

• Detergenti per superfici in ceramica: nel caso di resti bruciati siete pregati di servirVi

di prodotti reperibili presso gli appositi reparti specializzati nei grandi magazzini specializ-

• Dopo l’uso pulite la carcassa con un panno leggermente inumidito.

• Fate attenzione che non penetrino liquidi nei fori della carcassa. Ciò potrebbe danneggia-

re l’apparecchio o provocare una scossa elettrica.

Eliminazione dei guasti

• L’apparecchio non funziona e il display non si accende.

Rimedio: controllate l’allacciamento alla rete.

• Dopo che è stata selezionata la funzione di cotture e l’apparecchio è stato acceso

viene emesso un segnale acustico.

Possibile causa: non è stata messa sul piano nessuna pentola o è stata collocata

su di esso una pentola non idonea.

Rimedio: utilizzate una pentola adatta per piani di cottura ad induzione.

• Il piano di cottura si spegne improvvisamente durante il funzionamento.

Possibile causa: la protezione contro le sovratemperature è intervenuta.

Rimedio: separate l’apparecchio dalla rete di alimentazione di energia

elettrica e fatelo raffreddare per ca. 20 min. Rimettetelo poi in

Ulteriore causa: le feritoie di ventilazione sono coperte.

Rimedio: liberate le feritoie di ventilazione da corpi estranei.

• Nella funzione scaldavivande la temperatura sulla pentola non viene mantenuta.

Possibile causa: il fondo della pentola non è in piano o è piegato.

Rimedio: utilizzate una pentola adeguata.

Avvertenza: Per ragioni di sicurezza l’apparecchio in tali casi passa dopo pochi

secondi allo stato di pronto.

ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 33• Segnalazione dei guasti

Durante il funzionamento sul display compare il seguente messaggio:

Alimentazione rete: 230 V, 50 Hz

Consumo di energia: 3300 W Classe di protezione: II Peso netto: 4,85 kg

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in

questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e

la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di

sicurezza più moderne.

Con riserva di apportare modifi che tecniche.

Per l’apparecchio da noi messo in commercio ci assumiamo una garanzia di 24 mesi dalla

data di acquisto (scontrino).

Durante la garanzia noi ci impegniamo ad eliminare gratuitamente i guasti dell’apparecchio o

degli accessori, dovuti a difetti di materiale o di fabbricazione, riparandoli o, a nostra discre-

zione, sostituendoli. Le prestazioni in garanzia danno luogo a una proroga della garanzia né

danno diritto ad una nuova garanzia!

Per la garanzia è suffi ciente lo scontrino di acquisto. Senza questo scontrino non sussiste il

diritto né ad una sostituzione né ad una riparazione gratuita.

Nel caso si ricorra alla garanzia, restituire al rivenditore l’apparecchio completo in ogni sua

parte, nell’imballaggio originale unitamente allo scontrino.

La riparazione di pezzi d’uso ovvero soggetti a logoramento come anche operazioni di puli-

zia e manutenzione o la sostituzione di pezzi soggetti a logoramento non rientrano nella

garanzia e quindi sono a pagamento!

La garanzia si annulla nel caso di intervento da parte di terzi.

Al termine della garanzia le riparazioni possono essere eseguite dietro pagamento dal corri-

spettivo negozio specializzato o servizio riparazioni.

--- Assenza di pentola o presenza di pentola non adeguata.

ProfiC_BDA_DKP_3184_ka2.qxd 04.09.2007 14:33 Uhr Seite 34Significato del simbolo „Eliminazione“

Salvaguardare l’ ambiente, gli elettrodomestici non vanno eliminati come rifi uti

Per l’ eliminazione degli elettrodomestici, fare uso die posti di raccolta previsti per

questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull’ ambiente e sulla salute, dovuto

magari ad una eliminazione sbagliata.

Questo signifi ca un contributo personale alla riutilizzazione, al riciclaggio e altre forme di

utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle

amministrazioni die comuni.
