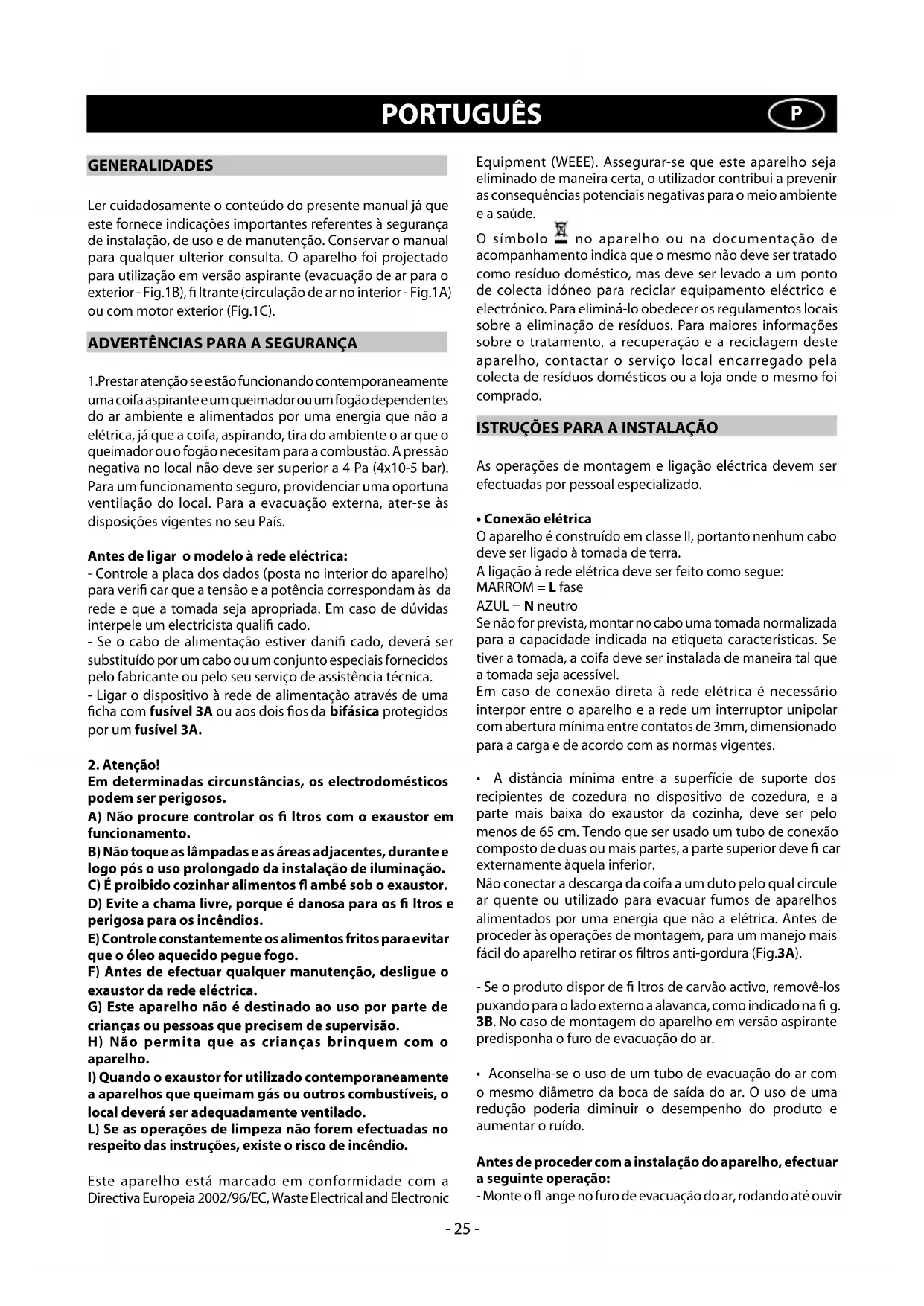

MANUAL DE UTILIZADOR 3Q9SS CDA

Ler cuidadosamente o conteudo do presente manual ja que este fornece indicacoes importantes referentes a segurarca de instalacao, de uso e de manutencao. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilizesao em versao aspirante (evacuaao de ar para o exterior - Fig.1B), filtrante (circulaao de ar no interior - Fig.1A) ou com motor exterior (Fig.1C).

ADVERTÉNCIAS PARA A SEGURANÇA

1.Prestar atencao se estao的功能ando contemporaneamente um coifa aspirante e um queimador ou um fogao independentes do ar ambiente e alimentados por uma energia que nao a eletrica, ja que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogao necessitam para a combustao. A pressao negativa no local nao deve ser superior a 4 Pa (4x10-5 bar). Para um functionamento seguro, providenciar uma opportuna ventilacao do local. Para a evacuacao externa, ater-se as dispositionses vigilentes no seu País.

• Controle a placar dos dados (posta no interior do aparelho) para verifi car que a tensao e a potencia correspondam as da rede e que a tomada sera apropriad. Em caso de duvidas interpele um electricista quali cado.
• Se o cabo de alimentação estiver daníf cado,deerá ser substituído por um cabo ou um Conjunto especials fornecidoselo fabricante ouelo seu service de assistência Tecnica.
• Ligar o dispositoivo à rede de alimentacao atraves de una ficha com fusivel 3A ou aois dois fios da bifasica protegidos por um fusivel 3A.

2. Atença!

Em determinadas circunstancias, os electrodomesticos podem ser perigosos.

A) Não procure controlar os fí ltros com o exaustor em precisão.
B) Não toque as lâmpadas e as和地区 adjacentes, durante e logo é o uso prolongado da instalação de illuminação.
C) É proibido cozhar alimentos flambre sob o exaustor.
D) Evite a chama livre, porque é danosa para os fi ltros e perigosa para os incéndios.
E) Controle constanmente os alimentos fritos para evaporar que o oleo aquecido pegue fogo.
F) Antes de efectuar qualquer manutencao, deslue o exaustor da rede eletrica.
G) Este aparecido não é destinado ao uso por parte decriencias ou pessoas que precisem de supervisão.
H) Não permita que as crianças brinquem com o aparecido.

I) Quando o exaustor for utilizeso contemporaneamente a aparelhos que queimam gás ouculos combustíveis, o local devera ser adequadamente ventilado.
L) Se as operações de limpeza não foram efectuadas no respeito das instruções, existe o risco de incério.

Este aparelho está marcado em conformidade com a Directa Europeia 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assegurar-se que este aparecido soit eliminado de maneira certa, outilizar contribui apreventir as consecuencias potencias negativas para o meio ambiente e a salute.

O*simbolo no aparecido ou na documentação de acontemçao de acontemçao de acompanhamento indica que o mesmo não deve ser tratado como resíduo dométrico, mas deve ser levado a um punto de colecta idoneo para reciclar equipamento eletrico e electrónico. Para elimina-lo obedecer os regulamentos locais sobre a eliminacao de resíduos. Para maioras informações sobre o tratamento, a recuperação e a reciclagem deste aparecido, contactar o service local encarregado pela colecta de resíduos dométricos ou a loja onde o mesmo foi comprado.

ISTRUÇÖES PARA A INSTALAÇÃO

As operações de montagem e ligation electrolytica devem ser efectuadas por pessoal especializzato.

- Conexão eletrica

O aparelho é construído em classe II, portanto nenhum cabo.
deve ser ligado à tomada de terra.

A ligaçao à rede eletrica deve ser feito como segue:

MARROM = Lfase

AZUL = N neutrto

Se não for prevista, montar no cabo uma tomada normalizada para a capacidade indicada na etiqueta caracteristicas. Se tiver a tomada, a coifa deve ser instalada de maneira tal que a tomada sera accesível.

Em caso de conexão direta à rede eletrica é necessário interpol entre o aparelho e a rede um interruptor unipolar com abertura minima entre contatos de 3mm, dimensionado para acao e de acordo com as normas vigentes.

• A distança minima entre a superficie de suporte dos recipientes de cozedura no disposito do cozedura, e a parte mais baixa do exaustor da cozinha, deve ser pelo menos de 65~cm . Tendo que ser uso um tubo de conexão composto de两大 ou mais partes, a parte superior deve fí car externamente àquela inferior.
  Não conectar a descarga da coifa a um duto pelo qual circule ar quando ou utilizes para evacuar fumos de apareiros alimentados por uma energia que não a eletrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparecido retiring os filtros anti-gordura (Fig.3A).
• Se o produit dispar de fi ltros de carvão activo, remove-los puxando para o lado externo a alavanca, como indicaçao na fi g. 3B. No caso de montagem do aparelho em versao aspirante predisponha o furo de evacuação do ar.
• Aconseha-se o uso de um tubo de evacuação do ar com o mesmo diamétro da boa de fazer do ar. O uso de uma redução poderia diminuir o desempinho do produits eLERentar o ruido.
  Antes de proceder com a instalação do aparelho, efetuar a segunte operação:
  -Monte o flange no furo de evacuação do ar, rodando até ouvir

um clique de paragem e fi xe com um parafuso (fi g. 2).

- Como prender numa parede

Trace o lado inferior do exaustor no muro, Fig. 4A (considerando a distancia minima do plano de cozedura).
- Posicao o molde de fixacao na parede, preste atencao para a LINHA coincidir com a LINHA tratada no paragrafo anterior.
- Marque e realize os furos para prender (Fig. 4B).
- Fixe os 4 parafudos C sem parafusa-loos Completely e asbuchas de expansao (fi g. 4B).
- Posizione o aparelho na parede e fi xe-o defi nitivamente aportando os 4 parafusos C e o parafuso central D (Fig. 5).
- Para as variedas montagens utilize parafudos ebuchas de expansão idôneas para o tipo de parede (por ex.: betão, cartão gesso etc.).
- Se os parafudos e asbuchas foram fornecidas juntamente com o aparelho, certificado se que sejam idoneas para o tipo de parede na qual o exaustor sera preso.

- Instalação para modelos sem chaminé estética - Versão aspirante

-Tire a grelha E (Fig.6).
- Pegue a cupula M e faça passar o cabo de alimentação na fenda indica na fi gura 8A.
- Prenda o passa-fios H e posicao-o entre o cabo de alimentacao e a fenda.
- Ligue o exaustor ao tubo flexivel L (não fornecido) que por sua vez sera ligado ao furo de escoamento do ar predisisto anteriormente (f g. 8B).
- Fixe a cupula M prestando atençao para que se entape perfeitamente nos pinos de fixacao G (Fig. 8B).

Versao fi Itrante

-Tire a grelha E (Fig.6).
- Pegue a cupula M e faça passar o cabo de alimentação na fenda indica na fi gura 8A.
- Prenda o passa-fios H e posicao-o entre o cabo de alimentacao e a fenda.
- Fixe a cupula M prestando atenção para que se entape perfeitamente nos pinos de fixação G (Fig. 8B).
- Prenda os fi ltros de carvao activado e aplique-os no equipo aspirante situado no interior do exaustor (Fig. 3B).

- Ooptional

Este Modelo de exaustor pode ter como optional una chaminé estética, que deve ser Solicitada aovosso revendedor. Antes de instalar as chaminés estéticas é necessario remover a cupula M.

- Instalação para modelos com chaminé estética - Versão aspirante

Predispor a alimentacao eletrica dentro das medidas da junta decorativa.

Regular a largura do suporte da junta superior (Fig. 9). Em seguida, fi xar ao tecto de forma que esteja alinhada com o exaustor atraves dos parafusos A e respeitando a distancia do tecto, indica na Fig. 9. Ligar, com um tubo flexivel L o flange F ao furo de escoamento do ar (Fig. 10).

Instalar a conexão superior no interior da chamé inferior e apoiar em cima a caixa (Fig. 11).

Desfiar a chaminé superior até o suporte e fixá-la através dos parafusos B (Fig. 9).

Para transformar a campânula da versão aspirante para versão filtrante, Solicite ao seu revendedor os filtros de carbono activo

e siga as instruções de montagem.

Versão f ltrante

Instalar a campanula e as两大�os como indicado no paragrafo relativeo a montagem da campanula na versao aspirante. Para a montagem da juncao fi Itrante consultar as instruções contidas no kit. Se o kit não tiver sido fornecido, solicit-e o seu revendedor como acessório. Os fi ltros de carbono activo devem ser aplicados ao grupo aspirante situado no interior da campanula (Fig.3B).

USO E MANUTENÇAO

• É recomendável colocar o aparecido a funciona antes de proceder com a cozedura de qualquer alimento. É recomendáveldeeri o aparecido 15minutosa funciona,进驻 de ter terminado a cozedura dos alimentos, para descarregarinteiramente o arimpuro.
  O bom funciona do exaustor depende de uma correcta e constante manutenção; uma atençao especial deve ser dedicada ao fí ltro anti-gordura e ao fí ltro de carvalo activado.
• O fí ltro anti-gordura tem a função de reter as partículas gordurosas suspensas no ar, portanto está sujeito à obstruir-se antes algo um tempo, conforme o uso que se faz do aparelho.
• Para prevenir o perigo de eventuais incendios, no maximo a cada 2 meSES e necessario lavar os fi ltros anti-gordura, para os quais é possivel utiliser también a MQquina de lavar louça.
• Apartos algumas lavagens, podem verifi car-se alteracoes da cor. Este fato não da direito a reclamações para a eventual substituição dosleasedos.
  No caso de não cumprimento das instruções de substituição e lavagem, pode-se verifiçar o perigo de incência dos fi ltros anti-gordura.
• Os fí ltros de carão activado servem para depurar o ar que sera reintroduzido no ambiente. Os fí ltros de carão activado não são laváveis ou regeneráveis e deverão ser substituidos no maior a cada quatre vezes. A sutação do carão activado depende do uso mais ou menos prolongado do aparelho, do tipo de cozinha e da regularidade com a que é efetuada a limpeza do fí ltro anti-gordura.
• Limpar frequentlymente o exaustor, tanto internamente quando externamente, using um pano humedecido com alcool desnaturado ou detergentes liquidos neutros e não abrasivos.
• O Sistema de iluminação foi projectado para o uso durante a cozedura e não para um uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui sensivelmente a duração média das lâmpadas.

Comandos: (Fig.12)

Tecla B = liga/desliga a coifa. O aparelho liga na 1^ velocidade. Se a coifa está ligada pressionar a tecla por 2 s. para desligá- la. Se a coifa se encontrar na 1^ velocidade não é necessario manter a tecla pressionada para desligar. Diminui a velocidade do motor.

Display C = indica a velocidade的选择性 do motor e a觉醒 do timer.

Tecla D = liga a coifa. Aumenta a velocidade do motor. Pressionando a tecla da 3^ velocidade insere-se a funcao intensiva por 10' ,idepresso aparelho volta a funcar na velocidade de exercico do momento da activacao. Durante

this function o display lampeja.

Tecla E = O timer determinina os tempos de funciona, no momento da activação, para 15 minutos antes de deslagar. Para desactivar o timer carregue outras vezes na tecla E. quando a função timer estiver activa, no displaydeer piscar o punto decimal. Se estiver a funciona na velocidade intensa, não sera possivel fazer o timer.

Se carregar 2 segundos na tecla E, quando o aparecido for desligado, activa-se a funcao "clean air".Esta funcao liga o motor 10utos por hora na primeira velocidade. Durante o funciona, o display devera visualizar um movimento rotativo dos segmentos periféricos. Depois deste tempo ter passado, o motor desiga-se e o display devera visualizar a letra C^ fixa ate, deposito de 50utos, o motor reiniciar a funcional mais 10utos e assim por diante.

- Saturação dos fíltros anti-gordura carvão activo:

• Quando o display C piscar alternando a velocidade de funciona com a letra F (ex. 1 e F), os filtros anti-goruda deverao ser lavados.
• Quando o display Cocularizar alternando a velocidade de funciona com a letra A (ex. 1 e A), os filtros carvão deverao ser substituidos.

Umavezcolocado ofi Itro limpo deve-serestabelecera memoria electrònica,carregando na tecla A por aproximadamente 5 segundos, até o indicator luminoso F ou A do display C terminar de piscar.
