3Q9SS - Hotte CDA - Notice d'utilisation et mode d'emploi gratuit

Marque	CDA
Modèle	3Q9SS
Type de produit	Hotte de cuisine
Mode de fonctionnement	Aspirant (évacuation extérieure) ou recyclage
Distance minimale au plan de cuisson	65 cm
Nombre de vitesses	3 vitesses + vitesse intensive
Éclairage	Oui, commande par touche A
Filtre anti-graisse	Lavable au lave-vaisselle, tous les 2 mois
Filtre à charbon actif	Non lavable, à changer tous les 4 mois (optionnel)
Alimentation électrique	220-240 V ~ 50 Hz (estimation)
Classe électrique	Classe II
Fonction Timer	Oui, 15 minutes
Fonction Clean Air	Oui, cycle horaire de 10 minutes à vitesse 1
Indicateur de saturation des filtres	Oui, affichage F ou A clignotant
Options	Cheminées décoratives en option
Entretien extérieur	Chiffon imbibé d'alcool dénaturé ou détergent neutre
Sécurité	Distance de sécurité, interdiction de flamber, surveillance fritures
Pièces détachées	Filtres anti-graisse, filtres à charbon, lampes (type non spécifié)
Réparabilité	Câble d'alimentation remplaçable par fabricant ou SAV

FOIRE AUX QUESTIONS - 3Q9SS CDA

Comment installer la hotte en mode évacuation extérieure ?

Pour installer la hotte en mode évacuation, retirez la grille E et le chapeau M. Faites passer le câble d'alimentation dans la fente du chapeau, placez le passe-fil H, puis raccordez la hotte au tuyau flexible L (non fourni) relié au trou d'évacuation. Fixez le chapeau M sur les goujons G.

Comment installer la hotte en mode recyclage ?

Pour le mode recyclage, retirez la grille E et le chapeau M. Passez le câble d'alimentation dans la fente avec le passe-fil H. Fixez le chapeau M sur les goujons G. Installez les filtres à charbon actif dans le groupe d'aspiration à l'intérieur de la hotte (fig. 3B).

À quelle fréquence faut-il nettoyer les filtres anti-graisse ?

Les filtres anti-graisse doivent être lavés au moins tous les 2 mois, au lave-vaisselle ou à la main. Un lavage régulier prévient les risques d'incendie.

À quelle fréquence faut-il changer les filtres à charbon actif ?

Les filtres à charbon actif ne sont ni lavables ni régénérables. Ils doivent être remplacés au moins tous les 4 mois, plus souvent en cas d'utilisation intensive.

Comment réinitialiser l'indicateur de saturation des filtres ?

Après avoir nettoyé ou remplacé les filtres, réinitialisez la mémoire électronique en appuyant 5 secondes sur la touche A jusqu'à ce que F (filtre anti-graisse) ou A (charbon) cesse de clignoter sur l'affichage.

Quelle est la distance minimale entre la hotte et la cuisinière ?

La distance minimum entre la surface de support des récipients de cuisson et la partie la plus basse de la hotte doit être d'au moins 65 cm.

Comment activer la fonction Clean Air ?

Lorsque l'appareil est éteint, appuyez sur la touche E pendant 2 secondes. La fonction mettra le moteur en marche 10 minutes chaque heure à la première vitesse. L'écran affichera un mouvement rotatif, puis 'C' fixe. Pour désactiver, appuyez à nouveau sur E.

Comment utiliser la fonction Timer ?

Appuyez sur la touche E pour activer le minuteur. Il temporise les fonctions pendant 15 minutes, après quoi elles s'éteignent. Appuyez à nouveau sur E pour désactiver. Le point décimal clignote sur l'écran lorsque le timer est actif.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est branchée et que le fusible n'est pas grillé (3A). Si le câble d'alimentation est endommagé, il doit être remplacé par un câble spécial commandé au fabricant ou au SAV. Si le problème persiste, contactez un électricien qualifié.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais si la hotte est en mode évacuation et que vous utilisez des brûleurs à gaz ou une cheminée, la pièce doit être suffisamment ventilée pour éviter une dépression supérieure à 4 Pa. Respectez la distance de sécurité de 65 cm et ne flambez jamais sous la hotte.

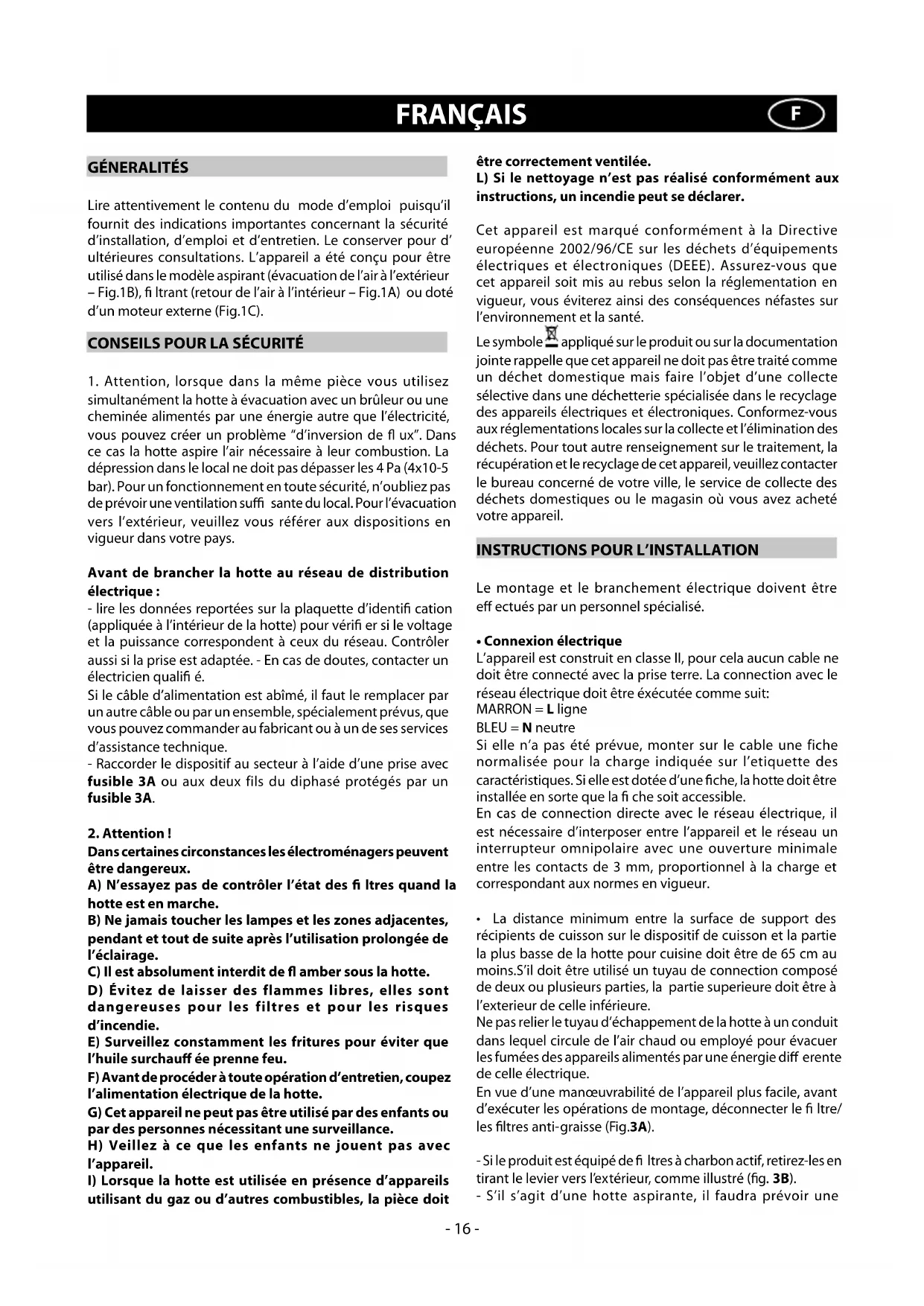

MODE D'EMPLOI 3Q9SS CDA

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour des consultations ultérieures. L'appareil a été conçu pour être utilisé dans le mode aspirant (évolution de l'air à l'extérieur - Fig.1B), filtre (retour de l'air à l'intérieur - Fig.1A) ou doté d'un moteur externe (Fig.1C).

Conseils pour la sécurité

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas, la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

• Vérifier les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. - En cas de doutes, contacter un electricien qualifié. Si le câble d'alimentation est abimé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
• Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphase protégés par un fusible 3A.

Dans certaines circonstances les électroménagers peuvent être dangereux.

A) N'essayez pas de contrôler l'état des filtres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage. C) Il est absolument interdit de flamber sous la hotte. D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie. E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu. F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte. G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. H) Veillez à ce que les enfants ne jouent pas avec l'appareil. I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit

L) si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Cet appareil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebut selon la règlementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux règlementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

Instructions pour l'installation

Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.

- Connexion électrique

L'appareil est construit en classe II, pour cela aucun câble ne doit être connecté avec la prise terre. La connexion avec le réseau électrique doit être exécutée comme suit:

Si elle n'a pas été prévue, monter sur le câble une fiche normalisée pour la charge indiquée sur l'étiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée en sorte que la fiche soit accessible.

En cas de connexion directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et correspondant aux normes en vigueur.

• La distance minimum entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm au moins. S'il doit être utilisé un tuyau de connexion composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure.

Ne pas relier le tuyau d'évacuation de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de l'électricité.

En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig. 3A).

-Si le produit est équipé de filtres à charbon actif, retirez-les en tirant le levier vers l'extérieur, comme illustré (fig. 3B). - S'il s'agit d'une hotte aspirante, il faudra prévoir une

ouverture pour l'évacuation de l'air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

Opération à effectuer avant d'instruire l'appareil :

• Montez la bride sur le trou d'évacuation de l'air en tournant jusqu'au déclic et fixez-la à l'aide d'une vis (fig. 2).

Fixation murale

Tracez une ligne sur le mur (fig. 4A) correspondant au côté inférieur de la hotte (en respectant la distance de sécurité du plan de cuisson).

• Positionnez le gabarit de perçage contre le mur, en veillant à ce que la ligne se superpose bien à la ligne tracée précédemment sur le mur.
• Repérez et percez les trous de fixation (fig. 4B).
• Fixez les 4 vis C sans serrer à fond et les chevilles expansives (fig.4B).
• Accrochez l'appareil au mur, puis fixez-le définitivement en serrant les 4 vis C et la vis centrale D (fig. 5)
• Pour les opérations de montage, utilisez des vis et des chevilles adaptées à la nature du mur (béton armé par ex. ou plaçoplatre, etc.).
• Si les vis et chevilles sont fournies avec l'appareil, assurez-vous qu'elles soient bien adaptées à la nature du mur qui supportera la hotte.

- Installation des modèles sans cheminées décoratives - version à évacuation extérieure

• Retirez la grille E (fig. 6).
• Prenez le chapeau M et faites passer le câble d'alimentation dans la fente comme illustré figure 8A.
• Prenez le passe-fil H et placez-le entre le câble d'alimentation et la fente.
• Raccordez la hotte au tuyau flexible L (non fourni) qui à son tour devra être raccordé au trou d’évacuation préparé au préalable (fig. 8B).
• Fixez le chapeau M en veillant à ce qu'il s'accroche parfaitement aux goujons de fixation G (fig. 8B).

Version recyclage

• Retirez la grille E (fig. 6).
• Prenez le chapeau M et faites passer le câble d'alimentation dans la fente comme illustré figure 8A.
• Prenez le passe-fil H et placez-le entre le câble d'alimentation et la fente.
• Fixez le chapeau M en veillant à ce qu'il s'accroche parfaitement aux goujons de fixation G (fig. 8B).
• Prenez les filtres à charbon actif et installez-les dans le groupe d'aspiration à l'intérieur de la hotte (fig. 3B).

Options

En option, ce modèle de hotte peut être équipé de cheminées décoratives que vous pouvez commander à votre vendeur. Avant d'installer les cheminées décoratives, il faut retirer le chapeau M.

-Version avec évacuation extérieure

Préparez l'alimentation électrique à l'intérieur de l'espace prévu pour le raccord décoratif.

Réglez la largeur de l’étrier de support du raccord supérieur (Fig. 9). Ensuite fixez-le au plafond, en position axiale par rapport à votre hotte, à l’aide des vis A et en respectant la distance à partir du plafond indiquée (Fig. 9). À l’aide d’un tuyau flexible L, raccordez la bride F au trou d’évacuation de l’air (Fig. 10).

Glissez la cheminée supérieure à l'intérieur de la cheminée inférieure et posez-la sur la hotte (Fig. 11).

Déboitez la cheminée supérieure jusqu'à l'étrier et fixez-la à l'aide des vis B (Fig. 9).

Si on peut transformer la hotte du modèle aspirant au modèle filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

Version recyclage

Installer la hotte et les deux raccords suivant l'indication reportée au paragraphe concernant le montage de la hotte dans le modèle aspirant. En cas de montage du raccord filtrant, se rapporter aux instructions figuratives dans le jeu. Si le jeu n'est pas fourni, commandez-le chez Your revendeur comme accessoire. Les filtres au charbon actif doivent s'appliquer au groupe d'aspiration prévu à l'intérieur de la hotte (Fig. 3B).

Emploietentretien

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l’arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.
• Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.
• Pour prévenir tout risque d'incendie, il faut laver les filtres anti-graisse au moins tous les 2 mois, ces derniers sont lavables même au lave-vaisselle.
• Après plusieurs lavages, ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni croit, par conséquent, à leur remplacement. Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des filtres anti-graisse.
• Les filtres à charbon actif servent à filtrer l'air qui est ensuite renvoyé dans la pièce. Les filtres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtre anti-graisse.
• Nettoyez fréquemment la hotte, à l'intérieur et à l'extérieur, à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
• N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.

Touche A = allume/éteint les lumières.

Touche B = allume/éteint la hotte. L'appareil s'allume à la vitesse, si la hotte est allumée, appuyer sur la touche pendant

2 sec. pour éteindre. Si la hotte se trouve à la vitesse, il n'est pas nécessaire de tenir la touche appuyée pour êtreintére. Diminue la vitesse du moteur.

Display C = indique la vitesse du moteur sélectionné et l'activation du timer.

Touche D = allume la hotter. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse la fonction intensive s'active pendant 10', puis l'appareil reconnait à fonctionner à la vitesse d'exercice au moment de la première activation. Pendant cette fonction le display clignote.

Touche E = au moment de l'activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s'éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point décimal doit clignoter sur l'écran. Si la vitesse intensive est en fonction, le Minuteur ne peut être activé.

En pressant la touche E pendant 2 secondes, quand l'appareil est éteint, la fonction "clean air" s'active. Cette dernière met en marche le moteur chaque heure pendant 1 0 minutes à la première vitesse. Durant le fonctionnement l'écran doit visualiser un mouvement rotatif des segments périphériques. Après quoi le moteur s'éteint et l'écran doit visualiser la déte "C" fixe, jusqu'à ce qu'après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour retourner au fonctionnement normal presser n'importe quelle touche sauf celle de l'éclairage. Pour désactiver la fonction presser la touche "E".

- Saturation des filtres anti-gras/charbon actif:

• Quand l'afficheur C clignote et visualise alternativement la vitesse de fonctionnement et la lecture F (1 et F par ex.) il est temps de laver les filtres anti-gras.
• Quand l'écran C clignote et visualise alternativement la vitesse de fonctionnement et la dette A (1 et A par ex.) il est temps de changer les filtres à charbon actif.

Après avoir remis le filtre propre à sa place, procéder à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que F ou A cesse de clignoter sur l'afficheur C.

NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
