| Type de produit | Hotte aspirante/filtrante |
| Marque | CDA |
| Modèle | 3Z9WH |
| Utilisation | Mode aspirant (évacuation extérieure) ou mode filtrant (recyclage) avec moteur externe optionnel |
| Alimentation électrique | 220-240 V ~ 50 Hz |
| Fusible recommandé | 3 A |
| Classe électrique | II (double isolation, sans terre) |
| Nombre de vitesses moteur | 3 vitesses + fonction intensive (10 min) |
| Éclairage | Oui, interrupteur dédié (touche A) |
| Minuteur | 15 minutes avec arrêt automatique |
| Fonction Clean Air | Marche automatique 10 min/h à vitesse 1 |
| Type de filtres | Filtre anti-graisse métallique lavable + filtre à charbon actif (optionnel) |
| Entretien filtre anti-graisse | Lavage tous les 2 mois (lave-vaisselle possible) |
| Entretien filtre à charbon | Remplacement tous les 4 mois (non lavable) |
| Distance minimale de sécurité | 65 cm entre le plan de cuisson et la hotte |
| Matériau | Acier inoxydable (non spécifié, estimation) |
| Largeur | 60 cm ou 90 cm (non spécifié, estimation) |
| Poids | Environ 15 kg (non spécifié, estimation) |
| Niveau sonore | Jusqu'à 65 dB (non spécifié, estimation) |
| Accessoires inclus | Bride de sortie d'air, gabarit de perçage, vis et chevilles |
| Options | Cheminées décoratives, kit recyclage avec filtres à charbon |
| Garantie | 2 ans (standard, à vérifier) |
FOIRE AUX QUESTIONS - 3Z9WH CDA
Questions des utilisateurs sur 3Z9WH CDA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice 3Z9WH - CDA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 3Z9WH de la marque CDA.

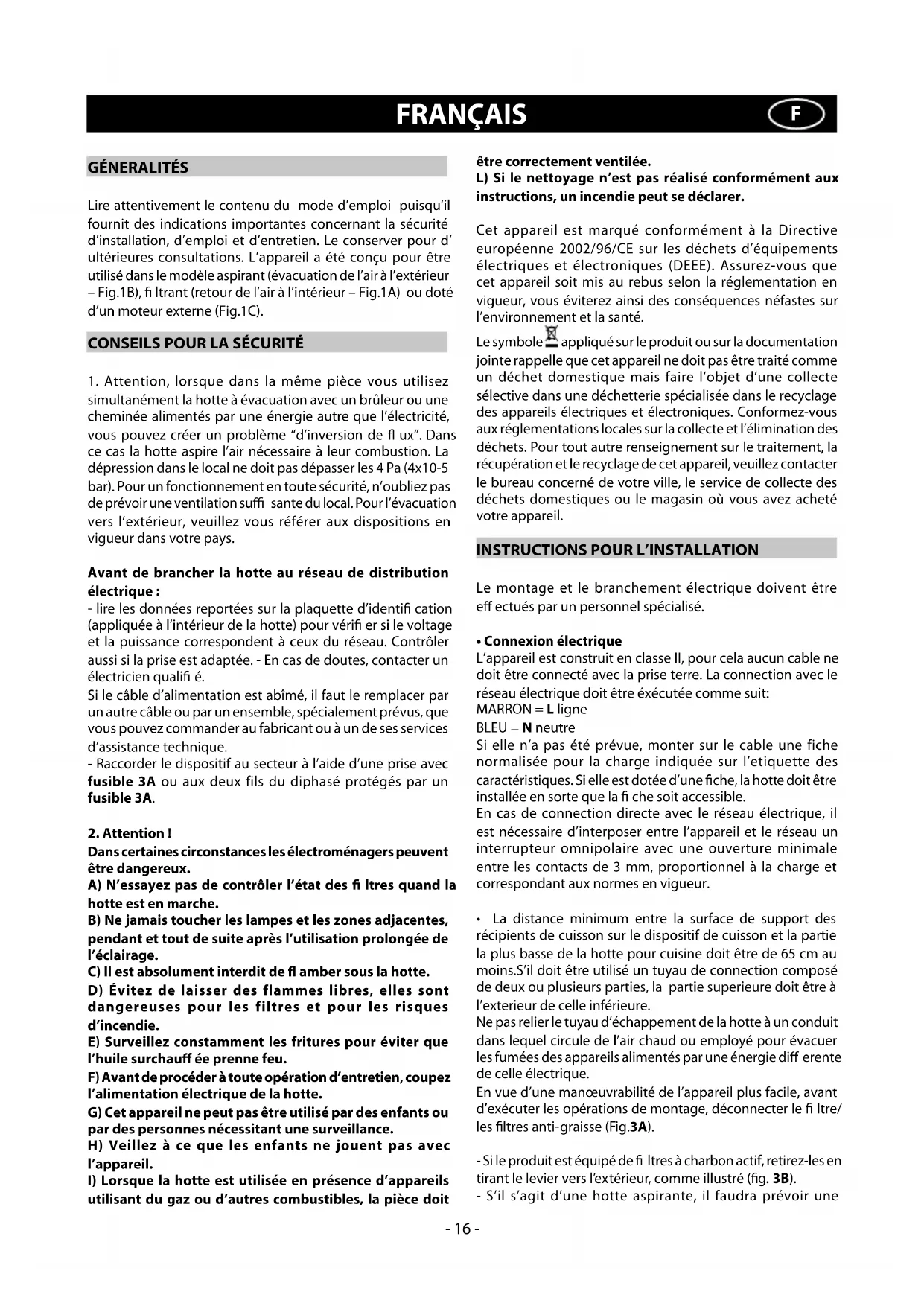

MODE D'EMPLOI 3Z9WH CDA
Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation de l'air à l'extérieur – Fig.1B), fi Itrant (retour de l'air à l'intérieur – Fig.1A) ou doté d'un moteur externe (Fig.1C).
CONSEILS POUR LA SÉCURITÉ
- Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de fl ux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffi sante du local. Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.
Avant de brancher la hotte au réseau de distribution électrique :
- lire les données reportées sur la plaquette d'identifi cation (appliquée à l'intérieur de la hotte) pour vérifi er si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. - En cas de doutes, contacter un électricien qualifié.
Si le câble d'alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
- Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphasé protégés par un fusible 3A.
2. Attention!
Dans certaines circonstances les électroménagers peuvent être dangereux.
A) N'essayez pas de contrôler l'état des fi Itres quand la hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.
C) Il est absolument interdit de fl amber sous la hotte.
D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.
E) Surveillez constamment les fritures pour éviter que l'huile surchauff ée prenne feu.
F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec l'appareil.
I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit
être correctement ventilée.
L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.
Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.
Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.
INSTRUCTIONS POUR L'INSTALLATION
Le montage et le branchement électrique doivent être eff ectués par un personnel spécialisé.
- Connexion électrique
L'appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre. La connection avec le réseau électrique doit être exécutée comme suit:
$$ \text { MARRON } = \mathbf {L} \text { ligne } $$
$$ \mathbf {B L E U} = \mathbf {N} \text { neutre } $$
Si elle n'a pas été prévue, monter sur le cable une fiche normalisée pour la charge indiquée sur l'etiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée en sorte que la fi che soit accessible.
En cas de connection directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et correspondant aux normes en vigueur.
- La distance minimum entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm au moins. S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l'extérieur de celle inférieure.
Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de celle électrique.
En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le fi ltre/les filtres anti-graisse (Fig.3A).
- Si le produit est équipé de filtres à charbon actif, retirez-les en tirant le levier vers l'extérieur, comme illustré (fig. 3B).
- S'il s'agit d'une hotte aspirante, il faudra prévoir une
ouverture pour l'évacuation de l'air.
- Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifi ce de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.
Opération à eff ectuer avant d'installer l'appareil :
- Montez la bride sur le trou d'évacuation de l'air en tournant jusqu'au déclic et fi xez-la à l'aide d'une vis (fi g. 2).
- Fixation murale
Tracez une ligne sur le mur (fig. 4A) correspondant au côté inférieur de la hotte (en respectant la distance de sécurité du plan de cuisson).
- Positionnez le gabarit de perçage contre le mur, en veillant à ce que la ligne se superpose bien à la ligne tracée précédemment sur le mur.
- Repérez et percez les trous de fixation (fig. 4B).
- Fixez les 4 vis C sans serrer à fond et les chevilles expansives (fi g.4B).
- Accrochez l'appareil au mur, puis fi xez-le défi nitivement en serrant les 4 vis C et la vis centrale D (fig. 5)
- Pour les opérations de montage, utilisez des vis et des chevilles adaptées à la nature du mur (béton armé par ex. ou placoplâtre, etc.).
- Si les vis et chevilles sont fournies avec l'appareil, assurez-vous qu'elles soient bien adaptées à la nature du mur qui supportera la hotte.
- Installation des modeles sans cheminees decoratives - Version a evacuation exterieure
- Retirez la grille E (fi g. 6).
- Prenez le chapeau M et faites passer le câble d'alimentation dans la fente comme illustré fi gure 8A.
- Prenez le passe-fil H et placez-le entre le câble d'alimentation et la fente.
- Raccordez la hotte au tuyau flexible L (non fourni) qui à son tour devra être raccordé au trou d'évacuation préparé au préalable (fi g. 8B).
- Fixez le chapeau M en veillant à ce qu'il s'accroche parfaitement aux goujons de fixation G (fig. 8B).
Version recyclage
- Retirez la grille E (fi g. 6).
- Prenez le chapeau M et faites passer le câble d'alimentation dans la fente comme illustré fi gure 8A.
- Prenez le passe-fil H et placez-le entre le câble d'alimentation et la fente.
- Fixez le chapeau M en veillant à ce qu'il s'accroche parfaitement aux goujons de fixation G (fi g. 8B).
- Prenez les fi Itres à charbon actif et installez-les dans le groupe d'aspiration à l'intérieur de la hotte (fi g. 3B).
- Options
En option, ce modèle de hotte peut être équipé de cheminées décoratives que vous pouvez commander à votre vendeur. Avant d'installer les cheminées décoratives, il faut retirer le chapeau M.
- Installation des modeles avec cheminees decoratives
- Version a evacuation exterieure
Préparez l'alimentation électrique à l'intérieur de l'espace prévu pour le raccord décoratif.
Réglez la largeur de l'étrier de support du raccord supérieur (Fig. 9). Ensuite fi xez-le au plafond, en position axiale par rapport à votre hotte, à l'aide des vis A et en respectant la distance à partir du plafond indiquée (Fig. 9). A l'aide d'un tuyau flexible L raccordez la bride F au trou d'évacuation de l'air (Fig. 10).
Glissez la cheminée supérieure à l'intérieur de la cheminée inférieure et posez-la sur la hotte (Fig. 11).
Déboîtez la cheminée supérieure jusqu'à l'étrier et fi xez-la à l'aide des vis B (Fig. 9).
Si on veut transformer la hotte du modèle aspirant au modèle filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.
Version recyclage
Installer la hotte et les deux raccords suivant l'indication reportée au paragraphe concernant le montage de la hotte dans le modèle aspirant. En cas de montage du raccord fi Itrant, se rapporter aux instructions fi gurant dans le jeu. Si le jeu n'est pas fourni, commandez-le à votre revendeur comme accessoire. Les fi Itres au charbon actif doivent s'appliquer au groupe d'aspiration prévu à l'intérieur de la hotte (Fig.3B).
EMPLOI ET ENTRETIEN
- Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié.
Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du fi ltre anti-graisse et du fi ltre à charbon actif.
- Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.
- Pour prévenir tout risque d'incendie, il faut laver les fi ltres anti-graisse au moins tous les 2 mois, ces derniers son lavables même au lave-vaisselle.
- Après plusieurs lavages, ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni droit, par conséquent, à leur remplacement.
Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des fi Itres anti-graisse.
- Les filtres à charbon actif servent à filtrer l'air qui est ensuite renvoyé dans la pièce. Les fi ltres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du fi ltre anti-graisse.
- Nettoyez fréquemment la hotte, à l'intérieur et à l'extérieur, à l'aide d'un chiff on imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
- N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet et pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.
Commandes: (Fig.12)
Touche A = allume/éteint les lumières.
Touche B = allume/éteint la hotte. l'appareil s'allume à la 1° vitesse. si la hotte est allumée, appuyer sur la touche pendant
2 sec. pour éteindre. Si la hotte se trouve à la 1° vitesse, il n'est pas nécessaire de tenir la touche appuyée pour éteintre. Diminue la vitesse du moteur.
Display C = indique la vitesse du moteur sélectionnée et l'activation du timer.
Touche D = allume la hotte. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse la fonction intensive s'active pendant 10', puis l'appereil recommance à fonctionner à la vitesse d'exercice au moment de la première activation. Pendant cette fonction le display clignote.
Touche E = au moment de l'activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s'éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point décimal doit clignoter sur l'écran. Si la vitesse intensive est en fonction, le Minuteur ne peut être activé.
En pressant la touche E pendant 2 secondes, quand l'appareil est éteint, la fonction "clean air" s'active. Cette dernière met en marche le moteur chaque heure pendant 10 minutes à la première vitesse. Durant le fonctionnement l'écran doit visualiser un mouvement rotatif des segments périphériques. Après quoi le moteur s'éteint et l'écran doit visualiser la lettre "C" fi xe, jusqu'à ce qu'après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour retourner au fonctionnement normal presser n'importe quelle touche sauf celle de l'éclairage. Pour désactiver la fonction presser la touche "E".
- Saturation fi ltres anti-gras/charbon actif:
- Quand l'afficheur C clignote et visualise alternativement la vitesse de fonctionnement et la lettre F (1 et F par ex.) il est temps de laver les fi Itres anti-gras.
- Quand l'écran C clignote et visualise alternativement la vitesse de fonctionnement et la lettre A (1 et A par ex.) il est temps de changer les fi Itres à charbon actif.
Après avoir remis le fi ltre propre à sa place, procéder à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que F ou A cesse de clignoter sur l'affi cheur C.
NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
