Tipo de produto	Exaustor aspirante/filtrante
Marca	CDA
Modelo	3Z9WH
Utilização	Modo aspirante (evacuação exterior) ou modo filtrante (recirculação) com motor externo opcional
Alimentação elétrica	220-240 V ~ 50 Hz
Fusível recomendado	3 A
Classe elétrica	II (dupla isolação, sem terra)
Número de velocidades do motor	3 velocidades + função intensiva (10 min)
Iluminação	Sim, interruptor dedicado (tecla A)
Temporizador	15 minutos com paragem automática
Função Clean Air	Funcionamento automático 10 min/h à velocidade 1
Tipo de filtros	Filtro antigordura metálico lavável + filtro de carvão ativado (opcional)
Manutenção do filtro antigordura	Lavagem a cada 2 meses (máquina de lavar louça possível)
Manutenção do filtro de carvão	Substituição a cada 4 meses (não lavável)
Distância mínima de segurança	65 cm entre o plano de cozedura e o exaustor
Material	Aço inoxidável (não especificado, estimativa)
Largura	60 cm ou 90 cm (não especificado, estimativa)
Peso	Aproximadamente 15 kg (não especificado, estimativa)
Nível sonoro	Até 65 dB (não especificado, estimativa)
Acessórios incluídos	Brida de saída de ar, gabarito de perfuração, parafusos e buchas
Opções	Chaminés decorativas, kit de recirculação com filtros de carvão
Garantia	2 anos (padrão, a verificar)

Perguntas frequentes - 3Z9WH CDA

Como instalar o exaustor em modo de evacuação?

Para evacuação exterior, ligue a brida de saída a um tubo flexível (não fornecido) conectado a uma abertura exterior. Certifique-se de que o diâmetro do tubo corresponde ao da saída para otimizar o desempenho.

Como mudar os filtros de carvão ativado?

Puxe a alavanca para fora conforme ilustrado (fig. 3B) para retirar os filtros usados. Insira os novos filtros encaixando-os. Os filtros de carvão não são laváveis nem regeneráveis e devem ser substituídos a cada 4 meses.

Qual é a distância mínima de segurança acima do plano de cozedura?

A distância mínima entre a superfície de apoio dos recipientes e a parte mais baixa do exaustor é de 65 cm. Para fogões a gás, respeite as recomendações do fabricante.

Como limpar os filtros antigordura?

Os filtros antigordura devem ser lavados pelo menos a cada 2 meses. Podem ser lavados na máquina de lavar louça ou à mão com detergente neutro. Uma mudança de cor após várias lavagens é normal.

O que fazer se o ecrã piscar alternando velocidade e letra F?

O indicador F indica que os filtros antigordura estão saturados. Limpe-os e, em seguida, reinicie a memória eletrónica premindo a tecla A durante 5 segundos até que a intermitência cesse.

Como ativar a função Clean Air?

Com o aparelho desligado, prima a tecla E durante 2 segundos. O motor ligar-se-á 10 minutos a cada hora à velocidade 1. O ecrã mostra um movimento rotativo e depois a letra C fixa. Para sair, prima qualquer tecla exceto a iluminação.

Para que serve o temporizador do exaustor?

A tecla E ativa um temporizador de 15 minutos. Após este período, o exaustor e a iluminação desligam-se automaticamente. O ponto decimal pisca no ecrã durante a contagem decrescente. Não funciona em modo intensivo.

Como reiniciar o indicador de saturação dos filtros?

Após limpar ou substituir os filtros, prima a tecla A (iluminação) durante 5 segundos. O indicador F ou A para de piscar, confirmando a reinicialização.

Posso usar o exaustor sem filtro de carvão em modo de recirculação?

Não, em modo de recirculação (ar devolvido à sala), os filtros de carvão ativado são indispensáveis para absorver os odores. Em modo de evacuação, não são necessários.

O que significa a intermitência do ecrã com a letra A?

A letra A a piscar indica que os filtros de carvão ativado devem ser substituídos. Substitua-os e reinicie a memória premindo a tecla A durante 5 segundos.

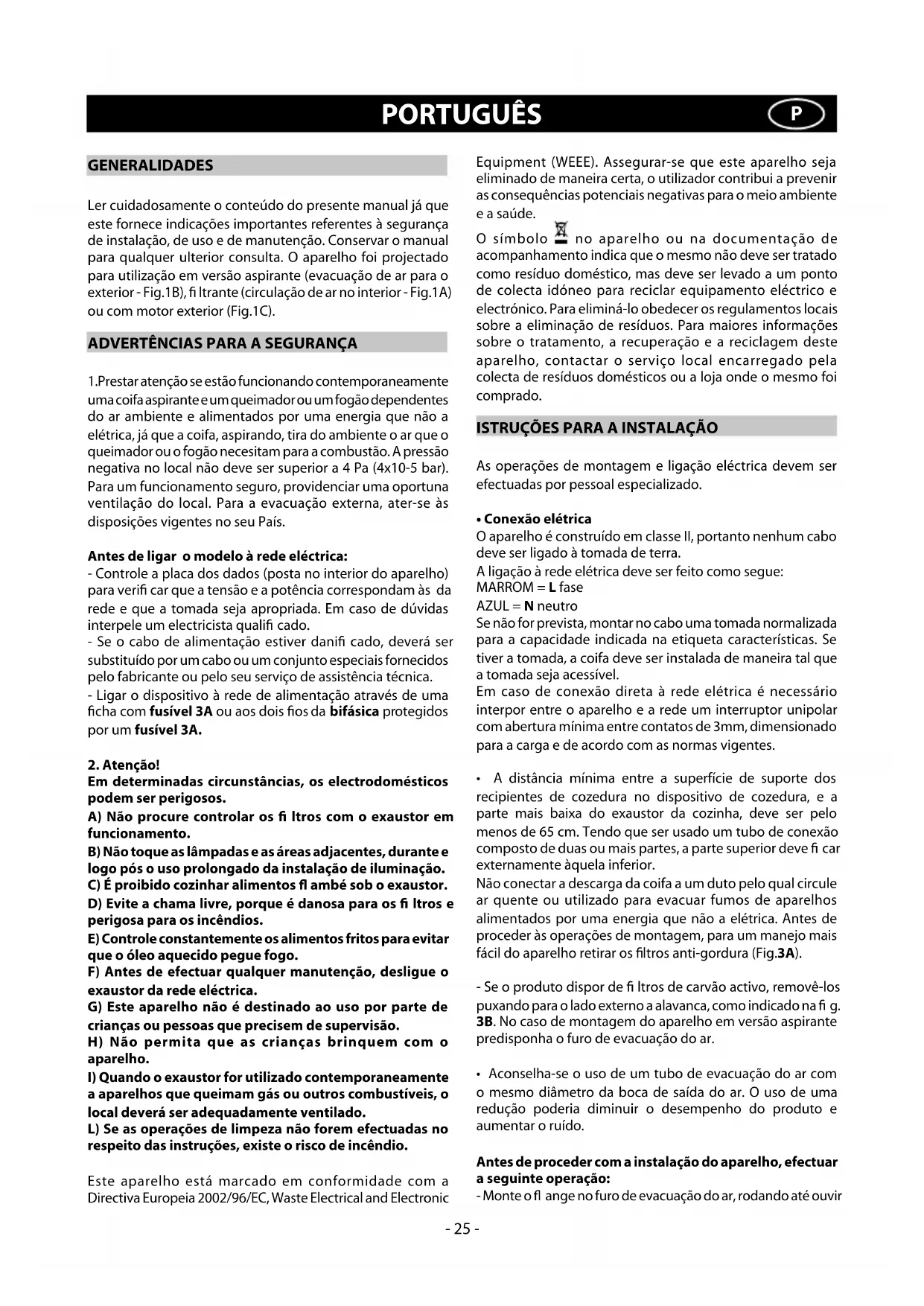

MANUAL DE UTILIZADOR 3Z9WH CDA

Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), filtrante (circulação de ar no interior - Fig.1A) ou com motor exterior (Fig.1C).

ADVERTÊNCIAS PARA A SEGURANÇA

1. Prestar atenção se estão funcionando contemporaneamente uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combustão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País.

• Controle a placa dos dados (posta no interior do aparelho) para verifi car que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualifi cado.
• Se o cabo de alimentação estiver danifi cado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica.
• Ligar o dispositivo à rede de alimentação através de uma ficha com fusível 3A ou aos dois fios da bifásica protegidos por um fusível 3A.

2. Atenção!

Em determinadas circunstâncias, os electrodomésticos podem ser perigosos.

A) Não procure controlar os fi Itros com o exaustor em funcionamento.
B) Não toque as lâmpadas e as áreas adjacentes, durante e logo pós o uso prolongado da instalação de iluminação.
C) É proibido cozinhar alimentos fl ambé sob o exaustor.
D) Evite a chama livre, porque é danosa para os fi Itros e perigosa para os incêndios.
E) Controle constantemente os alimentos fritos para evitar que o óleo aquecido pegue fogo.
F) Antes de efectuar qualquer manutenção, desligue o exaustor da rede eléctrica.
G) Este aparelho não é destinado ao uso por parte de crianças ou pessoas que precisem de supervisão.
H) Não permita que as crianças brinquem com o aparelho.
I) Quando o exaustor for utilizado contemporaneamente a aparelhos que queimam gás ou outros combustíveis, o local deverá ser adequadamente ventilado.
L) Se as operações de limpeza não forem efectuadas no respeito das instruções, existe o risco de incêndio.

Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir as consequências potenciais negativas para o meio ambiente e a saúde.

O símbolo no aparelho ou na documentação de acompanhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de colecta idóneo para reciclar equipamento eléctrico e electrónico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de resíduos. Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o serviço local encarregado pela colecta de resíduos domésticos ou a loja onde o mesmo foi comprado.

ISTRUÇÕES PARA A INSTALAÇÃO

As operações de montagem e ligação eléctrica devem ser efectuadas por pessoal especializado.

- Conexão elétrica

O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra.

A ligação à rede elétrica deve ser feito como segue:

MARROM = L fase

AZUL = N neutro

Se não for prevista, montar no cabo uma tomada normalizada para a capacidade indicada na etiqueta características. Se tiver a tomada, a coifa deve ser instalada de maneira tal que a tomada seja acessível.

Em caso de conexão direta à rede elétrica é necessário interpor entre o aparelho e a rede um interruptor unipolar com abertura mínima entre contatos de 3mm, dimensionado para a carga e de acordo com as normas vigentes.

- A distância mínima entre a superfície de suporte dos recipientes de cozedura no dispositivo de cozedura, e a parte mais baixa do exaustor da cozinha, deve ser pelo menos de 65 cm. Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve fi car externamente àquela inferior.

Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho retirar os filtros anti-gordura (Fig.3A).

- Se o produto dispor de fi Itros de carvão activo, removê-los puxando para o lado externo a alavanca, como indicado na fi g. 3B. No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar.

- Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e aumentar o ruído.

Antes de proceder com a instalação do aparelho, efectuar a seguinte operação:

- Monte o fl ange no furo de evacuação do ar, rodando até ouvir

um clique de paragem e fi xe com um parafuso (fi g. 2).

- Como prender numa parede

Trace o lado inferior do exaustor no muro, Fig. 4A (considerando a distância mínima do plano de cozedura).

• Posicione o molde de fixação na parede, preste atenção para a linha coincidir com a linha traçada no parágrafo anterior.
• Marque e realize os furos para prender (Fig. 4B).
• Fixe os 4 parafusos C sem parafusá-los completamente e as buchas de expansão (fi g. 4B).
• Posicione o aparelho na parede e fi xe-o defi nitivamente apertando os 4 parafusos C e o parafuso central D (Fig. 5).
• Para as várias montagens utilize parafusos e buchas de expansão idóneas para o tipo de parede (por ex.: betão, cartão gesso etc.).
• Se os parafusos e as buchas forem fornecidas juntamente com o aparelho, certifi car-se que sejam idóneas para o tipo de parede na qual o exaustor será preso.

- Instalação para modelos sem chaminé estética - Versão aspirante

• Tire a grelha E (Fig. 6).
• Pegue a cúpula M e faça passar o cabo de alimentação na fenda indicada na fi gura 8A.
• Prenda o passa-fios H e posicione-o entre o cabo de alimentação e a fenda.
• Ligue o exaustor ao tubo flexível L (não fornecido) que por sua vez será ligado ao furo de escoamento do ar predisposto anteriormente (fi g. 8B).
• Fixe a cúpula M prestando atenção para que se engate perfeitamente nos pinos de fixação G (Fig. 8B).

Versão fi Itrante

• Tire a grelha E (Fig. 6).
• Pegue a cúpula M e faça passar o cabo de alimentação na fenda indicada na fi gura 8A.
• Prenda o passa-fios H e posicione-o entre o cabo de alimentação e a fenda.
• Fixe a cúpula M prestando atenção para que se engate perfeitamente nos pinos de fixação G (Fig. 8B).
• Prenda os fi Itros de carvão activado e aplique-os no grupo aspirante situado no interior do exaustor (Fig. 3B).

- Opcional

Este modelo de exaustor pode ter como opcional uma chaminé estética, que deve ser solicitada ao vosso revendedor. Antes de instalar as chaminés estéticas é necessário remover a cúpula M.

- Instalação para modelos com chaminé estética - Versão aspirante

Predispor a alimentação eléctrica dentro das medidas da junta decorativa.

Regular a largura do suporte da junta superior (Fig. 9). Em seguida, fi xar ao tecto de forma que esteja alinhada com o exaustor através dos parafusos A e respeitando a distância do tecto, indicada na Fig. 9. Ligar, com um tubo flexível L o flange F ao furo de escoamento do ar (Fig. 10).

Instalar a conexão superior no interior da chaminé inferior e apoiar em cima a caixa (Fig. 11).

Desfiar a chaminé superior até o suporte e fixá-la através dos parafusos B (Fig. 9).

Para transformar a campânula da versão aspirante para versão filtrante, solicite ao seu revendedor os filtros de carbono activo

e siga as instruções de montagem.

Versão fi Itrante

Instalar a campânula e as duas junções como indicado no parágrafo relativo à montagem da campânula na versão aspirante. Para a montagem da junção fi Itrante consultar as instruções contidas no kit. Se o kit não tiver sido fornecido, solicite-o ao seu revendedor como acessório. Os fi Itros de carbono activo devem ser aplicados ao grupo aspirante situado no interior da campânula (Fig.3B).

USO E MANUTENÇÃO

- É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomendável deixar o aparelho 15 minutos a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro.

O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedicada ao fi Itro anti-gordura e ao fi Itro de carvão activado.

- O fi Itro anti-gordura tem a função de reter as partículas gordurosas suspensas no ar, portanto está sujeito à obstruir-se após algum tempo, conforme o uso que se faz do aparelho.

- Para prevenir o perigo de eventuais incêndios, no máximo a cada 2 meses é necessário lavar os fi Itros anti-gordura, para os quais é possível utilizar também a máquina de lavar louça.

- Após algumas lavagens, podem verifi car-se alterações da cor. Este fato não dá direito a reclamações para a eventual substituição dos mesmos.

No caso de não cumprimento das instruções de substituição e lavagem, pode-se verifi car o perigo de incêndio dos fi Itros anti-gordura.

- Os fi Itros de carvão activado servem para depurar o ar que será reintroduzido no ambiente. Os fi Itros de carvão activado não são laváveis ou regeneráveis e deverão ser substituídos no máximo a cada quatro meses. A saturação do carvão activado depende do uso mais ou menos prolongado do aparelho, do tipo de cozinha e da regularidade com a que é efectuada a limpeza do fi Itro anti-gordura.

- Limpar frequentemente o exaustor, tanto internamente quanto externamente, usando um pano humedecido com álcool desnaturado ou detergentes líquidos neutros e não abrasivos.

- O sistema de iluminação foi projectado para o uso durante a cozedura e não para um uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui sensivelmente a duração média das lâmpadas.

Tecla B = liga/desliga a coifa. O aparelho liga na 1º velocidade. Se a coifa está ligada pressionar a tecla por 2 s. para desligá-la. Se a coifa se encontra na 1º velocidade não é necessário manter a tecla pressionada para desligar. Diminui a velocidade do motor.

Display C = indica a velocidade seleccionada do motor e a activação do timer.

Tecla D = liga a coifa. Aumenta a velocidade do motor. Pressionando a tecla da 3º velocidade insere-se a função intensiva por 10', depois o aparelho volta a funcionar na velocidade de exercício do momento da activação. Durante

esta função o display lampeja.

Tecla E = O timer determina os tempos de funcionamento, no momento da activação, para 15 minutos depois de desligar. Para desactivar o timer carregue outra vez na tecla E. Quando a função timer estiver activa, no display deverá piscar o ponto decimal. Se estiver a funcionar na velocidade intensa, não será possível activar o timer.

Se carregar 2 segundos na tecla E, quando o aparelho for desligado, activa-se a função "clean air". Esta função liga o motor 10 minutos por hora na primeira velocidade. Durante o funcionamento, o display deverá visualizar um movimento rotativo dos segmentos periféricos. Depois deste tempo ter passado, o motor desliga-se e o display deverá visualizar a letra "C" fixa até, depois de 50 minutos, o motor reiniciar a funcionar mais 10 minutos e assim por diante.

- Saturação dos fi Itros anti-gordura carvão activo:

• Quando o display C piscar alternando a velocidade de funcionamento com a letra F (ex. 1 e F), os filtros anti-goruda deverão ser lavados.
• Quando o display C piscar alternando a velocidade de funcionamento com a letra A (ex. 1 e A), os filtros carvão deverão ser substituídos.

Uma vez colocado o fi Itro limpo deve-se restabelecer a memória electrónica, carregando na tecla A por aproximadamente 5 segundos, até o indicador luminoso F ou A do display C terminar de piscar.

DECLINA-SE DE QUALQUER RESPONSABILIDADE POR EVENTUAIS DANOS PROVOCADOS PELA INOBSERVÂNCIA DAS ADVERTÊNCIAS ACIMA.
