| Tipo de produto | Coifa aspirante / filtrante |
| Marca | CDA |
| Modelo | EVCK4SS |
| Alimentação elétrica | 220-240 V ~ 50 Hz (verificar placa de identificação) |
| Número de velocidades | 3 velocidades + velocidade intensa (10 min) |
| Tipo de evacuação | Exterior (aspirante) ou recirculação com filtro de carvão |
| Diâmetro de conexão | 150 mm |
| Distância mínima ao plano de cozimento | 65 cm |
| Tipo de iluminação | Halógena (Fig.13) |
| Filtros incluídos | Filtro anti-gordura metálico ou acrílico, filtro de carvão ativado (opcional) |
| Classe do aparelho | Classe II (dupla isolação) |
| Funções especiais | Temporizador desligamento automático 15 min, função Clean Air, alarme saturação filtros |
| Comandos | Iluminação, parada, velocidades 1-3, temporizador, intenso, clean air |
| Manutenção filtro anti-gordura | Lavar a cada 2 meses (metálico na lava-louças) ou substituir se acrílico |
| Manutenção filtro de carvão | Substituir a cada 4 meses (não lavável) |
| Substituição lâmpada | Lâmpada halógena do mesmo tipo (Fig.13) |
| Instalação | Por um profissional; estrutura telescópica a fixar no teto |
| Conselhos de segurança | Não cozinhar com chama, desligar antes da manutenção, ventilação adequada |
| Reparabilidade | Filtros e lâmpadas substituíveis pelo usuário |
| Peso | Aproximadamente 12 kg (estimativa) |
Perguntas frequentes - EVCK4SS CDA
Perguntas dos utilizadores sobre EVCK4SS CDA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual EVCK4SS - CDA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. EVCK4SS da marca CDA.

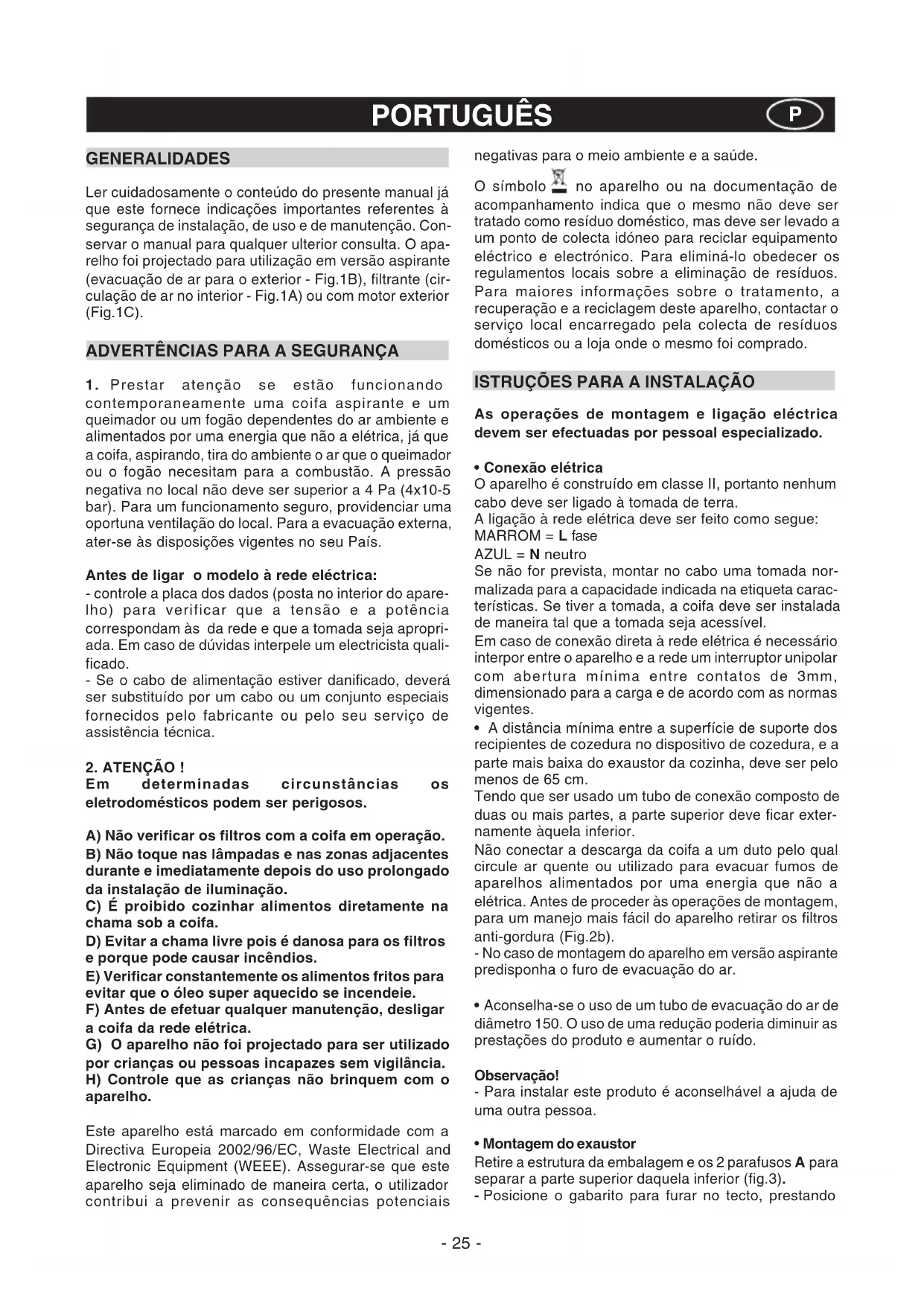

MANUAL DE UTILIZADOR EVCK4SS CDA
Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), filtrante (circulação de ar no interior - Fig.1A) ou com motor exterior (Fig.1C).
ADVERTÊNCIAS PARA A SEGURANÇA
- Prestar atenção se estão funcionando contemporaneamente uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combustão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País.
- controle a placa dos dados (posta no interior do apare-lho) para verificar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualificado.
- Se o cabo de alimentação estiver danificado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica.
2. ATENÇÃO!
Em determinadas circunstâncias os eletrodomésticos podem ser perigosos.
A) Não verificar os filtros com a coifa em operação.
B) Não toque nas lâmpadas e nas zonas adjacentes durante e imediatamente depois do uso prolongado da instalação de iluminação.
C) É proibido cozinhar alimentos diretamente na chama sob a coifa.
D) Evitar a chama livre pois é danosa para os filtros e porque pode causar incêndios.
E) Verificar constantemente os alimentos fritos para evitar que o óleo super aquecido se incendeie.
F) Antes de efetuar qualquer manutenção, desligar a coifa da rede elétrica.
G) O aparelho não foi projectado para ser utilizado por crianças ou pessoas incapazes sem vigilância.
H) Controle que as crianças não brinquem com o aparelho.
Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir as consequências potenciais negativas para o meio ambiente e a saúde.
O símbolo no aparelho ou na documentação de acompanhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de colecta idóneo para reciclar equipamento eléctrico e electrónico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de resíduos. Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o serviço local encarregado pela colecta de resíduos domésticos ou a loja onde o mesmo foi comprado.
ISTRUÇÕES PARA A INSTALAÇÃO
As operações de montagem e ligação eléctrica devem ser efectuadas por pessoal especializado.
- Conexão elétrica
O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra.
A ligação à rede elétrica deve ser feito como segue: MARROM = L fase
AZUL = N neutro
Se não for prevista, montar no cabo uma tomada normalizada para a capacidade indicada na etiqueta características. Se tiver a tomada, a coifa deve ser instalada de maneira tal que a tomada seja acessível.
Em caso de conexão direta à rede elétrica é necessário interpor entre o aparelho e a rede um interruptor unipolar com abertura mínima entre contatos de 3mm, dimensionado para a carga e de acordo com as normas vigentes.
- A distância mínima entre a superfície de suporte dos recipientes de cozedura no dispositivo de cozedura, e a parte mais baixa do exaustor da cozinha, deve ser pelo menos de 65 cm.
Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve ficar externamente àquela inferior.
Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho retirar os filtros anti-gordura (Fig.2b).
- No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar.
- Aconselha-se o uso de um tubo de evacuação do ar de diâmetro 150. O uso de uma redução poderia diminuir as prestações do produto e aumentar o ruído.
Observação!
- Para instalar este produto é aconselhável a ajuda de uma outra pessoa.
• Montagem do exaustor
Retire a estrutura da embalagem e os 2 parafusos A para separar a parte superior daquela inferior (fig.3).
- Posicione o gabarito para furar no tecto, prestando
atenção para que a flecha no lado direito esteja posicionada correctamente respeito aos comandos do aparelho, como indicado na figura 4.
Efectue os 4 furos ∅8 no tecto e aparafuse os 3 parafusos sem os aparafusar completamente, e prestando atenção para não introduzir o parafuso no furo marcado com um X no gabarito de perfuração (os parafusos e as buchas de expansão devem ser adequadas ao tipo de parede).
- Agarre na parte superior da estrutura B (fig.5) e enfie-a nos 3 parafusos não aparafusados completamente na correspondência das 3 anilhas.
Rode ligeiramente até encaixar (fig.5).
Aparafuse o quarto parafuso X e puxe pelos outros 3 de maneira a permitir o bloqueio definitivo da parte superior da estrutura B
- Prenda a parte inferior da estrutura telescópica C, e enfie-a naquela superior B (fig.6).
Atenção!
Para evitar que a chaminé superior se arranhe, regule a altura que desejar referindo-se às quotas indicadas na (Fig.6) e bloqueie-a com os 8 parafusos G fornecidos (Fig. 7).
- Versão aspirante: ligue o tubo flexível H (não fornecido) ao furo de escoamento do ar predisposto e fixe o tubo ao flange de conexão F (Fig. 8).
- Versão filtrante: ligue o tubo flexível H (não fornecido) ao deflector M (Fig. 9).
- Fixar o tubo flexível H no Flange de conexão F (Fig. 9).
- Os filtros de carvão activado terão de ser aplicados no grupo aspirante situado no interior do exaustor (Fig. 2c).
- Antes de proceder com a operação de montagem, para facilitar as manobras no exaustor, abra o painel pressionando o ponto indicado na fig. 2a.
Retirar o painel de alumínio ajustando a pega como indicado na fig. 2b. Caso o produto seja equipado com filtros de carvão activo, retirá-los puxando para o exterior a alavanca, como indicado na figura 2c.
Retire as chaminés da embalagem (fig. 10A) e separe a chaminé superior Y da chaminé inferior L.
Remova a protecção da chaminé superior Y como indicado na figura 10A.
- Pegue a chaminé superior Y e fixe-a à estrutura com os 2 parafusos X (Fig. 10B).
Monte a parte inferior do exaustor L com a chaminé superior Y até o ponto de paragem, em seguida fixe definitivamente a parte inferior ao exaustor utilizando os 4 parafusos A como indicado na figura 11.
- Conexão eléctrica
Antes de efectuar a conexão, desparafusar os 4 parafusos D das duas caixas e abrir as tampas (Fig. 12)
- Efectuar as conexões eléctricas entre o corpo do exaustor e o grupo motor (Fig. 12 A e B).
USO E MANUTENÇÃO
- É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomendável deixar o aparelho 15 minutos a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro.
O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedicada ao filtro anti-gordura e ao filtro de carvão activado.
- O filtro anti-gordura tem a função de reter as partículas gordurosas suspensas no ar, portanto está sujeito à obstruir-se após algum tempo, conforme o uso que se faz do aparelho.
O filtro acrílico, que se encontra apoiado na grelha, deve ser substituído quando as escritas, visíveis através da grelha, mudam de cor e a tinta expande-se; o novo filtro deve ser aplicado de forma que as escritas sejam visíveis através da grelha do lado externo da capa.
No caso que os filtros acrílicos não tenham escritas, ou que estejam presentes filtros metálicos ou com painel de alumínio, para evitar o perigo de eventuais acidentes, no máximo a cada 2 meses é necessário lavar os filtros seguindo as seguintes operações:
- remover o filtro da grelha e lavá-lo com uma solução de água e detergente líquido neutro, deixando sair a sujeira.
- Enxaguar abundantemente com água morna e deixar secar.
Os filtros metálicos e/ou com painel de alumínio podem ser lavados também em máquina de lavar louça. Após algumas lavagens, se os filtros forem de alumínio ou com painel de alumínio, podem ser verificadas alterações da cor. Este fato não dá direito a reclamações para a eventual substituição dos mesmos.
No caso de não cumprimento das instruções de substituição e lavagem, pode-se verificar o perigo de incêndio dos filtros anti-gordura.
- Os filtros de carvão activado servem para depurar o ar que será reintroduzido no ambiente. Os filtros de carvão activado não são laváveis ou regeneráveis e deverão ser substituídos no máximo a cada quatro meses. A saturação do carvão activado depende do uso mais ou menos prolongado do aparelho, do tipo de cozinha e da regularidade com a que é efectuada a limpeza do filtro anti-gordura.
- Limpar frequentemente todos os depósitos no ventilador e sobre as outras superfícies, usando um pano humedecido com álcool desnaturado ou detergentes líquidos neutros e não abrasivos.
- O sistema de iluminação foi projectado para o uso durante a cozedura e não para um uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui sensivelmente a duração média das lâmpadas.
- Substituição das lâmpadas de halogéneo (Fig.13). Para substituir as lâmpadas alógenas B do interior do exaustor puxar para baixo com dois dedos como descrito na fig. 15.
Substitua com lâmpadas do mesmo tipo.
- COMANDOS: (FIG.14) LUMINOSOS a simbologia é indicada a seguir:
A = botão ILUMINAÇÃO
B = botão OFF
C = botão PRIMEIRA VELOCIDADE
D = botão SEGUNDA VELOCIDADE
E = botão TERCEIRA VELOCIDADE
F = botão TIMER PARADA AUTOMÁTICA 15 minutos (*)
- Se o seu aparelho for dotado da função velocidade
INTENSIVA, manter pressionada a tecla E por cerca 2 segundos e esta função será ativada durante 10 minutos, porque depois volta para a velocidade anteriormente programada.
Quando a função está activa, o LED pisca. Para a interromper antes dos 10 minutos, prima novamente a teclas E
- Pressionar a tecla F por 2 segundos (com o exaustor desligado) e ativa-se a função “clean air”. Esta função liga o motor por 10 minutos a cada hora na primeira velocidade. Quando inicialmente ativada esta função, inicia-se o motor na primiera velocidade com uma duração de 10 minutos, durante os quais devem piscar contemporaneamente a tecla F e a tecla C. Depois disto, o motor se desliga e o led da tecla F permanece aceso com a sua luz fixa até que, depois de 50 minutos, o motor liga-se na primeira velocidade e os leds F e C recomecam a piscar por 10 minutos e assim sucessivamente. Pressionando qualquer tecla, menos as das luzes o exaustor torna imediatamente ao seu funcionamento normal (por exemplo: se pressiono a tecla D desativa-se a função “clean air” e o motor trabalha em sua segunda velocidade; pressionando a tecla B a função desativa-se).
(*) A função “timer parada automática” retarda a parada da coifa, que continuará a funcionar à velocidade de exercício em curso no momento em que foi atuada esta função, de 15 minutos.
- Saturação dos filtros anti-gordura carvão activo :
- Quando a tecla A piscar com uma frequência de 2 seg. os filtros anti-gordura deverão ser lavados.
- Quando a tecla A piscar com uma frequência de 0,5 seg. os filtros carvão deverão ser substituídos.
Uma vez colocado o filtro limpo deve-se restabelecer a memória electrónica, carregando na tecla A por aproximadamente 5 segundos até o indicador luminoso apagar-se.
DECLINA-SE DE QUALQUER RESPONSABILIDADE POR EVENTUAIS DANOS PROVOCADOS PELA INOBSERVÂNCIA DAS ADVERTÊNCIAS ACIMA.
