EVCK4SS - Hotte CDA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil EVCK4SS CDA au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de hotte | Hotte décorative |
| Dimensions | Largeur : 90 cm |
| Débit d'aspiration | Jusqu'à 800 m³/h |
| Niveaux de puissance | 3 niveaux + mode intensif |
| Filtration | Filtres à charbon et filtres métalliques lavables |
| Éclairage | LED intégrées |
| Installation | Installation murale |
| Consommation énergétique | Classe énergétique : A |
| Maintenance | Filtres à nettoyer tous les 2-3 mois |
| Sécurité | Protection contre les surchauffes |
| Garantie | 2 ans |
| Informations supplémentaires | Silencieuse en fonctionnement, niveau sonore : 60 dB |
FOIRE AUX QUESTIONS - EVCK4SS CDA
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice EVCK4SS - CDA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EVCK4SS de la marque CDA.

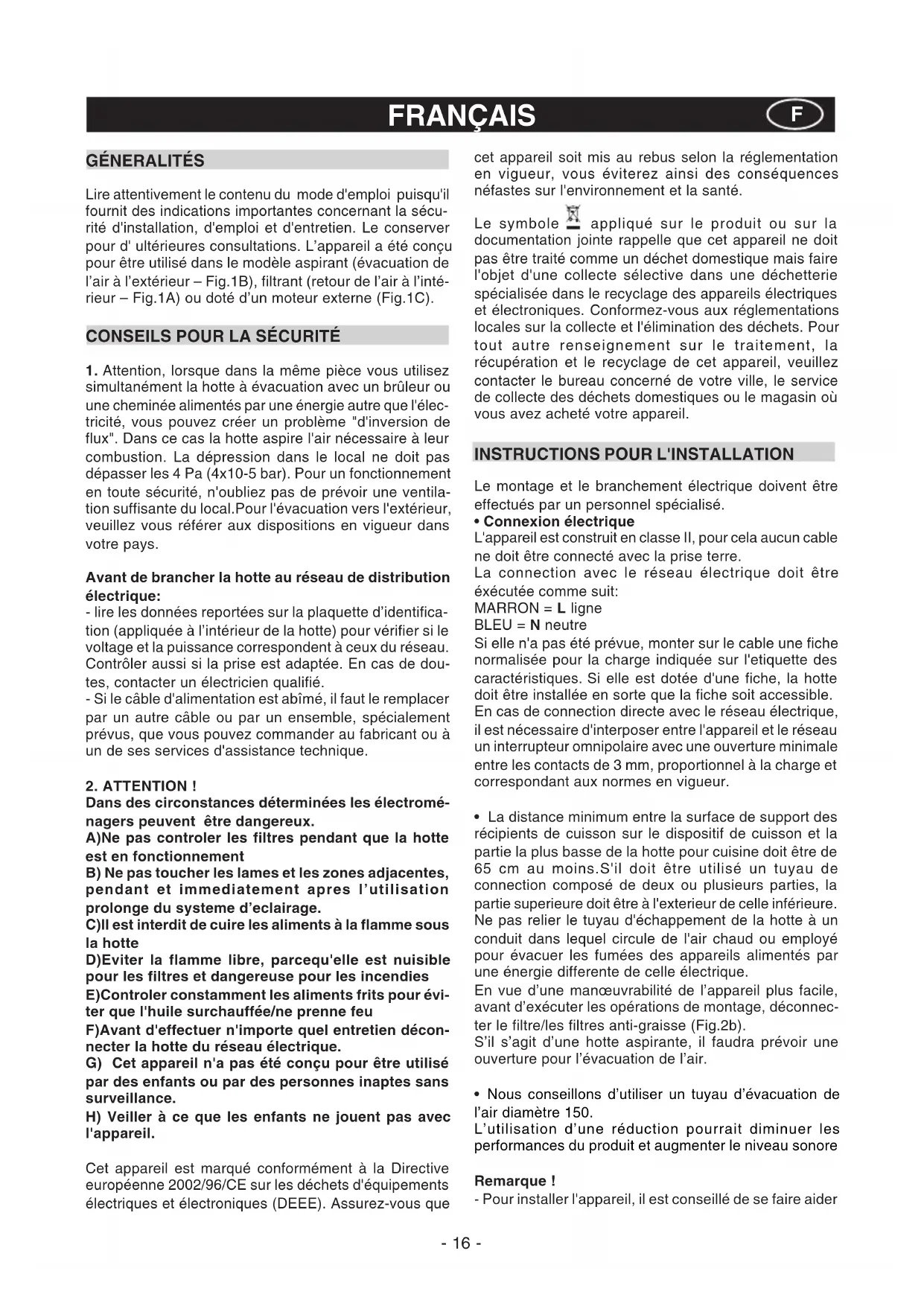

MODE D'EMPLOI EVCK4SS CDA
Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécu- rité d'installation, d'emploi et d'entretien. Le conserver pour d' ultérieures consultations. L’appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation de l’air à l’extérieur – Fig.1B), filtrant (retour de l’air à l’inté- rieur – Fig.1A) ou doté d’un moteur externe (Fig.1C).
CONSEILS POUR LA SÉCURITÉ
1. Attention, lorsque dans la même pièce vous utilisez
simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'élec- tricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventila- tion suffisante du local.Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays. Avant de brancher la hotte au réseau de distribution électrique: - lire les données reportées sur la plaquette d’identifica- tion (appliquée à l’intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. En cas de dou- tes, contacter un électricien qualifié. - Si le câble d'alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
Dans des circonstances déterminées les électromé- nagers peuvent être dangereux. A)Ne pas controler les filtres pendant que la hotte est en fonctionnement B) Ne pas toucher les lames et les zones adjacentes, pendant et immediatement apres l’utilisation prolonge du systeme d’eclairage. C)Il est interdit de cuire les aliments à la flamme sous la hotte D)Eviter la flamme libre, parcequ'elle est nuisible pour les filtres et dangereuse pour les incendies E)Controler constamment les aliments frits pour évi- ter que l'huile surchauffée/ne prenne feu F)Avant d'effectuer n'importe quel entretien décon- necter la hotte du réseau électrique. G) Cet appareil n'a pas été conçu pour être utilisé par des enfants ou par des personnes inaptes sans surveillance. H) Veiller à ce que les enfants ne jouent pas avec l'appareil. Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé. Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.
INSTRUCTIONS POUR L'INSTALLATION
Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.
- Connexion électrique L'appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre. La connection avec le réseau électrique doit être éxécutée comme suit: MARRON = L ligne BLEU = N neutre Si elle n'a pas été prévue, monter sur le cable une fiche normalisée pour la charge indiquée sur l'etiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée en sorte que la fiche soit accessible. En cas de connection directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et correspondant aux normes en vigueur.
- La distance minimum entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm au moins.S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l'exterieur de celle inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie differente de celle électrique. En vue d’une manœuvrabilité de l’appareil plus facile, avant d’exécuter les opérations de montage, déconnec- ter le filtre/les filtres anti-graisse (Fig.2b). S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture pour l’évacuation de l’air.
- Nous conseillons d’utiliser un tuyau d’évacuation de l’air diamètre 150. L’utilisation d’une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore Remarque ! - Pour installer l'appareil, il est conseillé de se faire aider FRANÇAIS F- 17 - par une autre personne.
- Montage de la hotte -Déballer la structure et enlever les 2 vis A pour séparer la partie supérieure de la partie inférieure (fig.3). - Placez le gabarit de perçage au plafond, en faisant bien attention à ce que la flèche soit située du côté droit par rapport aux commandes de l'appareil (figure 4). Effectuer les 4 trous Ø8 au plafond et visser 3 vis sans les serrer complètement et en prenant garde de ne pas insérer la vis dans le trou marqué par un X sur le gabarit de forure (les vis normales et les vis tamponnées doi- vent être appropriées au type de mur). - Prendre la partie supérieure de la structure B (fig.5) et l’insérer sur les 3 vis pas vissées complètement corres- pondant avec les 3 orifices fendus. Faire une petite rotation pour l’encastrement (fig.5) . Visser la quatrième vis X et serrer les 3 autres qui res- tent pour permettre le blocage définitif de la partie supé- rieure de la structure B. - Prendre la partie inférieure de la structure télescopique C et l’insérer sur la partie supérieure B (fig.6). Attention ! Pour éviter les griffes au niveau de la cheminée supérieure, réglez la hauteur souhaitée en tenant compte des distances indiquées (fig. 6) et bloquez-la à l'aide des 8 vis G fournies (fig. 7). - Version évacuation extérieure : reliez le tuyau flexible H (non fourni) à l'orifice d'évacuation de l'air préparé au préalable. Fixez le tuyau à la bride de raccordement F (fig. 8). - Version recyclage : fixez le tuyau flexible H (non fourni) au déflecteur M (fig. 9). - Fixez le tuyau flexible H sur la bride de raccordement F (fig. 9). - Les filtres à charbon actif doivent être installés dans le groupe d'aspiration à l'intérieur de la hotte (fig. 2c).
- Avant d'effectuer le montage, afin de manipuler plus facilement la hotte, ouvrez le panneau en appuyant sur le point indiqué dans la fig. 2a. Otez le panneau en aluminium en tirant sur la poignée comme illustré (fig. 2b). Si le produit est équipé de filtres à charbon actif, retirez-les en tirant le levier vers l'extérieur, comme illustré (fig. 2c). Déballez les cheminées (fig. 10A) et séparez la cheminée supérieure Y de la cheminée inférieure L. Retirez la protection de la hotte supérieure Y selon les indications de la figure 10A. - Prenez la cheminée supérieure Y et fixez-la à la structure à l'aide des 2 vis X (Fig.10B). Reliez la partie inférieure de la hotte L à la cheminée supérieure Y jusqu'à atteindre le point d'arrêt. Fixez au niveau de la partie inférieure de la hotte à l'aide des 4 vis A comme le montre la figure 11. - Collegamento elettrico Prima di effettuare il collegamento, svitare le 4 viti D delle due scatole e aprire i coperchi (Fig.12) - Effettuare le connessioni elettriche tra il corpo cappa e il gruppo motore (Fig.12 A e B).
- Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.
- Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte. Le filtre acrylique, posé sur la grille, signale par un changement de couleur de ses inscriptions, visibles à travers la grille, et par l'encre qui s'étend qu'il est temps de procéder à son remplacement. Il faut installer le nouveau filtre de manière à ce que les inscriptions soient visibles de l'extérieur de la hotte. Si les filtres acryliques sont dépourvus d'inscriptions, ou en cas de présence de filtres métalliques ou de panneau en aluminium, pour éviter tout risque d'incendie, il est nécessaire de laver les filtres au moins tous les deux mois en procédant comme suit : - retirer le filtre de la hotte et le laver avec de l'eau et un détergent liquide neutre, laisser la saleté se décoller. - Rincer abondamment à l'eau tiède et laisser sécher. Les filtres métalliques et/ou le panneau en aluminium sont lavables au lave-vaisselle. Après plusieurs lavages, les filtres ou le panneau en aluminium peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni droit, par conséquent, à leur remplacement. Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des filtres anti- graisse.
- Les filtres à charbon actif servent à filtrer l'air qui est ensuite renvoyé dans la pièce. Les filtres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtre anti-graisse.
- Nettoyer fréquemment tous les dépôts sur le ventilateur et les autres surfaces à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
- N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.
- Remplacement des lampes halogènes (Fig. 13). Pour changer les lampes halogènes B, poussez vers le bas, de l'intérieur de la hotte, en vous servant de deux doigts comme illustré (fig.15). Remplacez-les par des lampes de même type.
- COMMANDES: (Fig.14) Lumineux le symbole sont le suivant: A = touche ECLAIRAGE B = touche OFF C = touche PREMIERE VITESSE D = touche DEUXIEME VITESSE E = touche TROISIEME VITESSE F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)- 18 -
- Si votre appareil possède la fonction vitesse INTENSE, maintenir appuyé pendant environ 2 secondes le bouton E pour activer la fonction pendant 10 minutes, après quoi elle retournera à la vitesse établie en précédence. Quand la fonction est active, la LED clignote. Pour l’in- terrompre avant les 10 minutes, presser de nouveau sur la touche E.
- En appuyant sur le bouton F pendant 2 secondes (lors- que la hotte est allumée), la fonction « clean air » s’ac- tive. Cette fonction démarre le moteur pour 10 minutes par heure à la première vitesse. Dès que la fonction est activée, le moteur démarre en
ère vitesse pour 10 minutes pendant lesquelles les bou- tons F et C doivent clignoter en même temps. A la fin de ce temps, le moteur s’arrête et la diode électrolumines- cente du bouton F reste allumée sans clignoter jusqu’à ce que le moteur reparte en 1 ère vitesse 50 minutes plus tard. Les diodes électroluminescentes F et C recommen- cent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n’importe quelle touche à l’exception des touches de lumière, la hotte retourne immédiatement à son fonctionnement normal (ex. en appuyant sur le bou- ton D la fonction « clean air » se désactive et le moteur passe directement à la 2 ème vitesse ; en appuyant sur le bouton B la fonction se désactive) (*) La fonction “minuter arrêt automatique” retarde l’arrêt de la hotte, qui continuera de fonctionner à la vitesse de service en cours au moment de l’activation de cette fonction, pendant 15 minutes.
- Saturation filtres anti-gras/charbon actif : - Quand la touche A se met à clignoter par intervalles de 2 secondes, il est temps de laver les filtres anti-gras. - Quand la touche A se met à clignoter par intervalles de 0,5 secondes, il est temps de changer les filtres à charbon. Après avoir remis le filtre propre à sa place, procéder à une remise à zéro la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que cette dernière cesse de clignoter.
