Producttype	Afzuig-/filterkap
Merk	CDA
Model	3Z9WH
Gebruik	Afzuigmodus (buitenafvoer) of filtermodus (recirculatie) met optionele externe motor
Voeding	220-240 V ~ 50 Hz
Aanbevolen zekering	3 A
Elektrische klasse	II (dubbele isolatie, zonder aarde)
Aantal motorsnelheden	3 snelheden + intensieve functie (10 min)
Verlichting	Ja, speciale schakelaar (toets A)
Timer	15 minuten met automatische uitschakeling
Clean Air functie	Automatisch 10 min/uur op snelheid 1
Type filters	Wasbaar metalen vetfilter + actief koolfilter (optioneel)
Onderhoud vetfilter	Elke 2 maanden wassen (vaatwasser mogelijk)
Onderhoud koolfilter	Vervangen elke 4 maanden (niet wasbaar)
Minimale veiligheidsafstand	65 cm tussen kookplaat en afzuigkap
Materiaal	Roestvrij staal (niet gespecificeerd, schatting)
Breedte	60 cm of 90 cm (niet gespecificeerd, schatting)
Gewicht	Ongeveer 15 kg (niet gespecificeerd, schatting)
Geluidsniveau	Tot 65 dB (niet gespecificeerd, schatting)
Inbegrepen accessoires	Luchtafvoerflens, boormal, schroeven en pluggen
Opties	Decoratieve schouwen, recirculatiekit met koolstoffilters
Garantie	2 jaar (standaard, te controleren)

Veelgestelde vragen - 3Z9WH CDA

Hoe installeer ik de afzuigkap in afzuigmodus?

Voor buitenafvoer sluit u de luchtafvoerflens aan op een flexibele slang (niet meegeleverd) die is aangesloten op een opening naar buiten. Zorg ervoor dat de diameter van de slang overeenkomt met die van de uitlaat om de prestaties te optimaliseren.

Hoe vervang ik de actieve koolstoffilters?

Trek de hendel naar buiten zoals getoond (afb. 3B) om de gebruikte filters te verwijderen. Plaats de nieuwe filters door ze vast te klikken. De koolstoffilters zijn niet wasbaar of regenereerbaar en moeten elke 4 maanden worden vervangen.

Wat is de minimale veiligheidsafstand boven de kookplaat?

De minimale afstand tussen het steunoppervlak van de pannen en het laagste deel van de afzuigkap is 65 cm. Volg voor gasfornuizen de aanbevelingen van de fabrikant.

Hoe reinig ik de vetfilters?

De vetfilters moeten minstens elke 2 maanden worden gewassen. Ze kunnen in de vaatwasser of met de hand met een neutraal schoonmaakmiddel worden gereinigd. Een kleurverandering na meerdere wasbeurten is normaal.

Wat te doen als het display knippert met afwisselend snelheid en letter F?

Het lampje F geeft aan dat de vetfilters verzadigd zijn. Reinig ze en reset het elektronische geheugen door toets A 5 seconden ingedrukt te houden tot het knipperen stopt.

Hoe activeer ik de Clean Air functie?

Apparaat uit, druk 2 seconden op toets E. De motor start 10 minuten per uur op snelheid 1. Het scherm toont een roterende beweging en dan de vaste letter C. Om te verlaten, druk op een andere toets dan de verlichting.

Waar dient de timer van de afzuigkap voor?

Toets E activeert een timer van 15 minuten. Na deze tijd worden afzuigkap en verlichting automatisch uitgeschakeld. De decimale punt knippert op het scherm tijdens de aftelling. Werkt niet in intensieve modus.

Hoe reset ik het verzadigingslampje van de filters?

Na het reinigen of vervangen van de filters, druk 5 seconden op toets A (verlichting). Het lampje F of A stopt met knipperen, wat de reset bevestigt.

Kan ik de afzuigkap gebruiken zonder koolstoffilter in recirculatiemodus?

Nee, in recirculatiemodus (lucht wordt terug de kamer in geblazen) zijn actieve koolstoffilters essentieel om geuren te absorberen. In afzuigmodus zijn ze niet nodig.

Wat betekent het knipperen van het display met de letter A?

De knipperende letter A geeft aan dat de actieve koolstoffilters moeten worden vervangen. Vervang ze en reset het geheugen door toets A 5 seconden ingedrukt te houden.

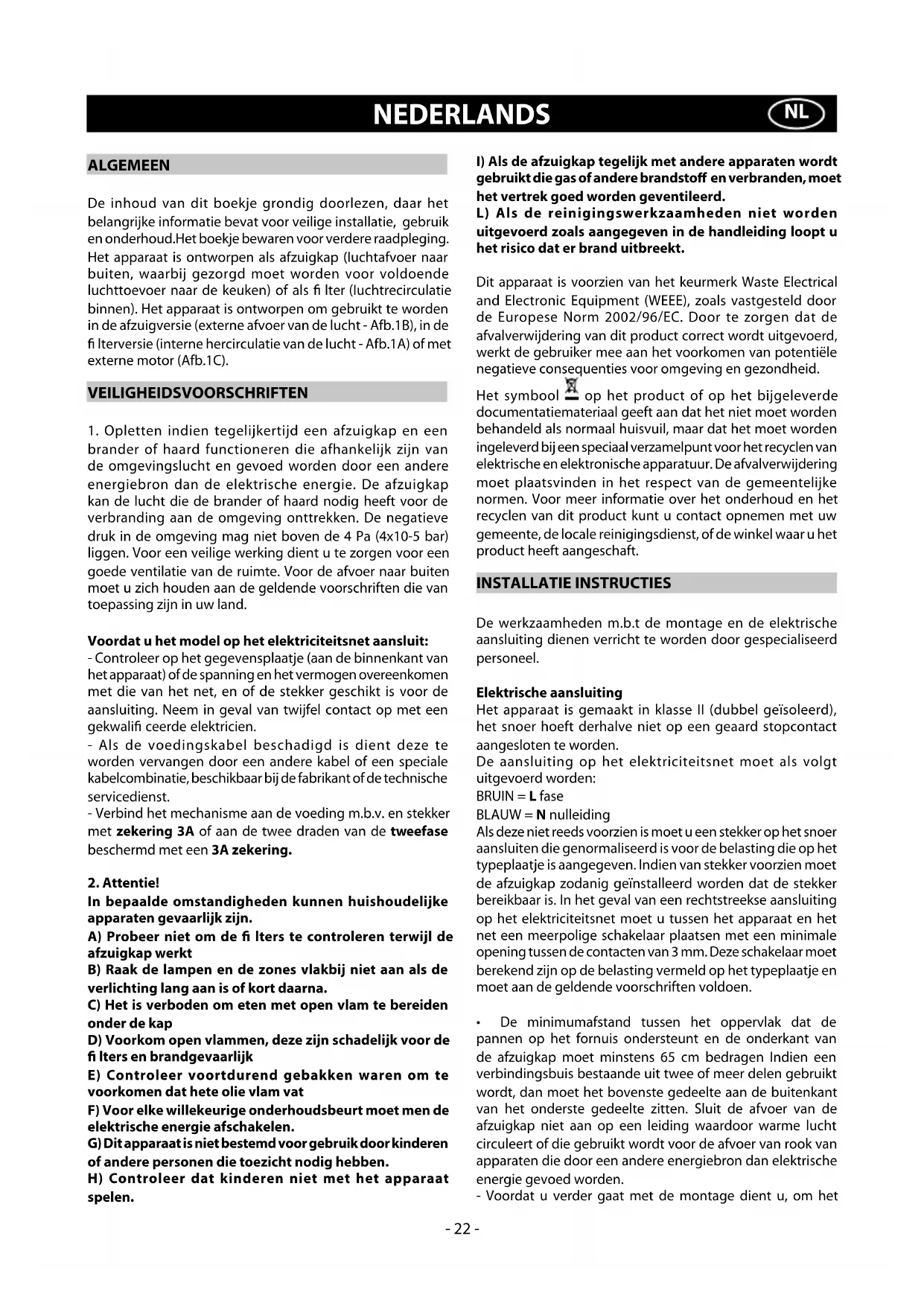

GEBRUIKSAANWIJZING 3Z9WH CDA

De inhoud van dit boekje grondig doorlezen, daar het belangrijke informatie bevat voor veilige installatie, gebruik en onderhoud. Het boekje bewaren voor verdere raadpleging. Het apparaat is ontworpen als afzuigkap (luchtafvoer naar buiten, waarbij gezorgd moet worden voor voldoende luchttoevoer naar de keuken) of als fi Iter (luchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B), in de fi Iterversie (interne hercirculatie van de lucht - Afb.1A) of met externe motor (Afb.1C).

VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijkertijd een afzuigkap en een brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

• Controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalifi ceerde elektricien.
• Als de voedingskabel beschadigd is dient deze te worden vervangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst.
• Verbind het mechanisme aan de voeding m.b.v. en stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering.

2. Attentie!

In bepaalde omstandigheden kunnen huishoudelijke apparaten gevaarlijk zijn.

A) Probeer niet om de filters te controleren terwijl de afzuigkap werkt
B) Raak de lampen en de zones vlakbij niet aan als de verlichting lang aan is of kort daarna.
C) Het is verboden om eten met open vlam te bereiden onder de kap
D) Voorkom open vlammen, deze zijn schadelijk voor de fi Iters en brandgevaarlijk
E) Controleer voortdurend gebakken waren om te voorkomen dat hete olie vlam vat
F) Voor elke willekeurige onderhoudsbeurt moet men de elektrische energie afschakelen.
G) Dit apparaat is niet bestemd voor gebruik door kinderen of andere personen die toezicht nodig hebben.
H) Controleer dat kinderen niet met het apparaat spelen.

I) Als de afzuigkap tegelijk met andere apparaten wordt gebruikt die gas of andere brandstoff en verbranden, moet het vertrek goed worden geventileerd.
L) Als de reinigingswerkzaamheden niet worden uitgevoerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde documentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft.

De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

Elektrische aansluiting

Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase

BLAUW = N nulleiding

Als deze niet reeds voorzien is moet u een stekker op het snoer aansluiten die genormaliseerd is voor de belasting die op het typeplaatje is aangegeven. Indien van stekker voorzien moet de afzuigkap zodanig geïnstalleerd worden dat de stekker bereikbaar is. In het geval van een rechtstreekse aansluiting op het elektriciteitsnet moet u tussen het apparaat en het net een meerpolige schakelaar plaatsen met een minimale opening tussen de contacten van 3 mm. Deze schakelaar moet berekend zijn op de belasting vermeld op het typeplaatje en moet aan de geldende voorschriften voldoen.

• De minimumafstand tussen het oppervlak dat de pannen op het fornuis ondersteunt en de onderkant van de afzuigkap moet minstens 65 cm bedragen Indien een verbindingsbuis bestaande uit twee of meer delen gebruikt wordt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten. Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden.
• Voordat u verder gaat met de montage dient u, om het

apparaat makkelijker te kunnen verplaatsen, de anti-vetfi Iter(s) te verwijderen (Afb.3A).

- Als het product is voorzien van actieve koolstoffi Iters verwijdert u ze door de hendel naar buiten te trekken, zoals aangegeven in afb. 3B.

- Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

- We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reduceerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen.

Voer de volgende handeling uit alvorens over te gaan tot de installatie van het apparaat:

- De fl ens op de luchtafvoeropening monteren door te draaien tot hij klikt en vastmaken met een schroef (fi g.2).

• Wandbevestiging

Trek een lijn op de muur langs de onderzijde van de kap Afb. 4B (houdt rekening met de minimum afstand tot de kookplaat).

- Plaats de bevestigingsmal aan de wand. Zorg ervoor dat de lijn overeenkomt met de lijn beschreven in de voorgaande paragraaf.

- Teken en maak de bevestigingsgaten (Afb. 4B).

- Bevestig de 4 schroeven C zonder ze volledig vast te draaien en doe de pluggen op hun plaats (afb. 4B).

- Zet het apparaat tegen de muur en maak hem defi nitief vast door de 4 schroeven C en de middenschroef D (fig. 5) aan te draaien.

- Gebruik bij het monteren schroeven en pluggen die geschikt zijn voor het type wand (bv. gewapend beton, gipsplaat, enz.).

- Indien de schroeven en de pluggen bij het product zijn geleverd moet u zich ervan verzekeren dat ze geschikt zijn voor het type wand waaraan de kap wordt bevestigd.

- Installatie van modellen zonder decoratieve schoorsteen afzuigversie

- Verwijder het rooster E (fi g.6).

- Neem de koepel M en steek het voedingssnoer door de gleuf aangegeven in fi guur 8A.

- Neem de kabeldoorvoer H en doe deze tussen het snoer en de gleuf.

- Verbind de kap aan de flexibele buis L (niet bijgeleverd) die op zijn beurt zal worden aangesloten op de opening voor de luchtafvoer die voorheen is gemaakt (afb. 8B).

- Maak de koepel M vast, let op dat deze perfect op de bevestigingspennen G haken (fi g.8B).

Filterversie

- Verwijder het rooster E (fi g.6).

- Neem de koepel M en laat het voedingssnoer door de gleuf lopen, zie fi guur 8A.

- Neem de kabeldoorvoer H en doe deze tussen het snoer en de gleuf.

- Maak de koepel M vast, let op dat deze perfect op de bevestigingspennen G haken (fi g.8B).

- De actieve koolstoffi Iters dienen aan de afzuigeenheid op de binnenkant van de kap te worden aangebracht (afb. 3B).

- Accessoires

Op dit model afzuigkap kan als een optional een decoratieve schachten worden gemonteerd, die u kunt aanvragen bij uw verkoper.

Voordat men de estetische schachten installeert, moet men de koepel M verwijderen.

- Installatie van modellen met decoratieve schoorsteen afzuigversie

Monteer de elektrische voeding binnen de decoratieve schacht.

Regel de breedte van de ophangsteun van het bovenste verbindingsstuk (Afb. 9). Bevestig hem vervolgens aan het plafond op dusdanige wijze dat hij in een rechte lijn staat met uw kap, door middel van de schroeven A. Respecteer de afstand vanaf het plafond, aangegeven in (Afb. 9). Verbind, door middel van een flexibele buis L, de flens F aan de luchtafvoeropening (Afb. 10).

Steek het bovenste verbindingsstuk in de onderste schacht en laat hem op de behuizing staan (Fig.11).

Haal de bovenste schacht omhoog tot aan de steun en bevestig hem met behulp van de schroeven B (Afb. 9).

Om de afzuigversie in de fi lterversie te veranderen dient u uw verkoper om de actieve koolstoffi lters te vragen en de montageinstructies te volgen.

FILTERVERSIE

Installeer de kap en de twee verbindingsstukken zoals beschreven wordt in de paragraaf over de montage van de afzuigversie van de kap. Voor de montage van het verbindingsstuk van de filter dient u de instructies te raadplegen die zich in de kit bevinden. Indien geen kit bijgeleverd is, dient u deze als accessoire bij uw verkoper te bestellen. De actieve koolstoffi Iters dienen op de afzuiggroep in de kap geplaatst te worden (Afb.3B).

GEBRUIK EN ONDERHOUD

- We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing.

De goede werking van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfi liter en aan het fi liter met actieve koolstof.

- Het vetfilter dient voor het tegenhouden van de vetdeeltjes die in de lucht circuleren, en raakt daarom oververzadigd na onvoorzienbare perioden, afhankelijk van het gebruik van het apparaat.

- Om eventueel brandgevaar te voorkomen dient u maximaal om de 2 maanden het vetfi Iter te wassen. Dit kan ook in de afwasautomaat.

- Nadat u het fi Iter enige malen heeft gewassen kan het licht verkleuren. Dit geeft echter geen recht op vervanging van het fi Iter.

Voert men de aanwijzingen betreft de vervanging of het wassen niet op, dan kan er brandgevaar optreden in de vetfi Iters.

- De koolstoffilters zuiveren de lucht die weer in de ruimte teruggevoerd wordt.

De filters kunnen niet gereinigd of geregenereerd worden en moeten minimaal eens in de vier maanden vervangen worden.

De koolstofverzadiging hangt af van een al dan niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetfi lters gereinigd worden.

• Reinig de afzuigkap regelmatig van binnen en van buiten met behulp van een doek gedrenkt in spiritus of in een neutraal, niet schurend afwasmiddel.
• De verlichtingsinstallatie is ontworpen om gebruikt te worden tijdens het koken en niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting vermindert de levensduur van de lampen aanzienlijk.

KONTROLLER: (Fig.12)

Knop A = voor het aan- en uitschakelen van de lichten

Knop B = voor het aan- en uitschakelen van de wasemkap.

Het apparaat wordt aangeschakeld op de 1ste snelheid. Als de kap aan is druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 1ste snelheid aangeschakeld is, is het niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de snelheid van de motor.

Display C = geeft de geselecteerde motorsnelheid en de inschakeling van de timer aan.

Knop D = Voor het inschakelen van de afzuigkap. Met deze knop kan een hogere stand gekozen worden. Wanneer deze knop bediend wordt terwijl de afzuigkap in stand 3 staat, wordt de intensiefstand ingesteld. Dit houdt in dat de afzuigkap gedurende 10 minuten op vol vermogen zal werken, waarna hij automatisch terugkeert naar stand 3. Tijdens deze functie knippert het display C.

Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld. Door weer op de toets E te drukken wordt de Timer uitgeschakeld. Als de Timer functie actief is zal op het display het decimale punt knipperen.

De Timer kan niet worden ingeschakeld als de functie intensieve snelheid is geactiveerd.

Als, wanneer het apparaat uit is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie "clean air" geactiveerd. Deze functie schakelt de motor elk uur 10 minuten lang op de eerste snelheid in.

Als deze functie is geactiveerd zullen de zijgedeeltes op het display een draaiende beweging maken.

Zodra deze tijd is verstreken gaat de motor uit en verschijnt op het display de letter "C" totdat, na weer 50 minuten, de motor opnieuw voor 10 minuten gaat draaien, enzovoort.

• Vetfi Iters/koolstoffi Iters verzadigd :

- Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter F (bv. 1 en F) dienen de vetfi Iters te worden gereinigd.

- Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter A (bv. 1 en A) dienen de koolstoffi Itters te worden vervangen.

Als het schone fi Iter weer op zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.
