GEBRUIKSAANWIJZING EVCK4BL CDA

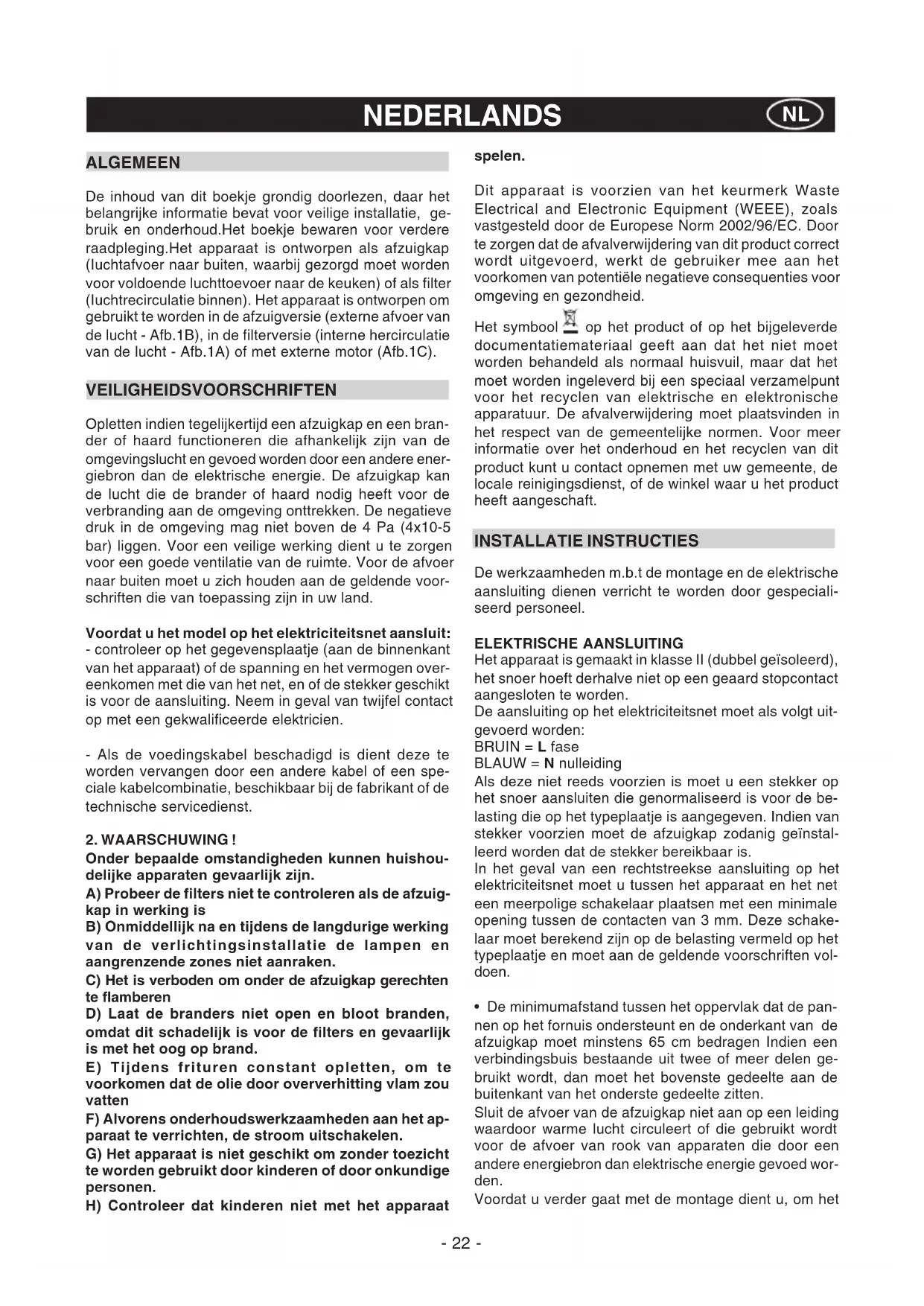

CAUSED BY BREACHING THE ABOVE WARNINGS.- 22 - ALGEMEEN De inhoud van dit boekje grondig doorlezen, daar het belangrijke informatie bevat voor veilige installatie, ge- bruik en onderhoud.Het boekje bewaren voor verdere raadpleging.Het apparaat is ontworpen als afzuigkap (Iuchtafvoer naar buiten, waarbij gezorgd moet worden voor voldoende luchttoevoer naar de keuken) of als filter (Iuchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B), in de filterversie (interne hercirculatie van de lucht - Afb.1A) of met externe motor (Afb.1C). VEILIGHEIDSVOORSCHRIFTEN Opletten indien tegelijkertijd een afzuigkap en een bran- der of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere ener- giebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voor- schriften die van toepassing zijn in uw land. Voordat u het model op het elektriciteitsnet aansluit: - controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen over- eenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien. - Als de voedingskabel beschadigd is dient deze te worden vervangen door een andere kabel of een spe- ciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst.

Onder bepaalde omstandigheden kunnen huishou- delijke apparaten gevaarlijk zijn. A) Probeer de filters niet te controleren als de afzuig- kap in werking is B) Onmiddellijk na en tijdens de langdurige werking van de verlichtingsinstallatie de lampen en aangrenzende zones niet aanraken. C) Het is verboden om onder de afzuigkap gerechten te flamberen D) Laat de branders niet open en bloot branden, omdat dit schadelijk is voor de filters en gevaarlijk is met het oog op brand. E) Tijdens frituren constant opletten, om te voorkomen dat de olie door oververhitting vlam zou vatten F) Alvorens onderhoudswerkzaamheden aan het ap- paraat te verrichten, de stroom uitschakelen. G) Het apparaat is niet geschikt om zonder toezicht te worden gebruikt door kinderen of door onkundige personen. H) Controleer dat kinderen niet met het apparaat spelen. Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid. Het symbool op het product of op het bijgeleverde documentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft. INSTALLATIE INSTRUCTIES De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespeciali- seerd personeel. ELEKTRISCHE AANSLUITING Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. De aansluiting op het elektriciteitsnet moet als volgt uit- gevoerd worden: BRUIN = L fase BLAUW = N nulleiding Als deze niet reeds voorzien is moet u een stekker op het snoer aansluiten die genormaliseerd is voor de be- lasting die op het typeplaatje is aangegeven. Indien van stekker voorzien moet de afzuigkap zodanig geïnstal- leerd worden dat de stekker bereikbaar is. In het geval van een rechtstreekse aansluiting op het elektriciteitsnet moet u tussen het apparaat en het net een meerpolige schakelaar plaatsen met een minimale opening tussen de contacten van 3 mm. Deze schake- laar moet berekend zijn op de belasting vermeld op het typeplaatje en moet aan de geldende voorschriften vol- doen.

• De minimumafstand tussen het oppervlak dat de pan- nen op het fornuis ondersteunt en de onderkant van de afzuigkap moet minstens 65 cm bedragen Indien een verbindingsbuis bestaande uit twee of meer delen ge- bruikt wordt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten. Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed wor- den. Voordat u verder gaat met de montage dient u, om het NEDERLANDS NL- 23 - apparaat makkelijker te kunnen verplaatsen, de anti- vetfilter(s) te verwijderen (Afb.2b). Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met een diameter van 150. Het gebruik van een reduceerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toeneme Opmerking! - Men raadt aan om iemand anders te vragen om mee te helpen met de installatie van dit product.

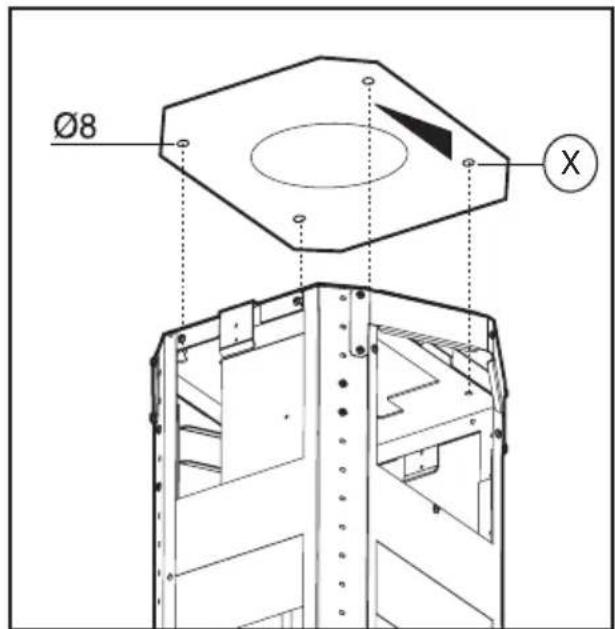

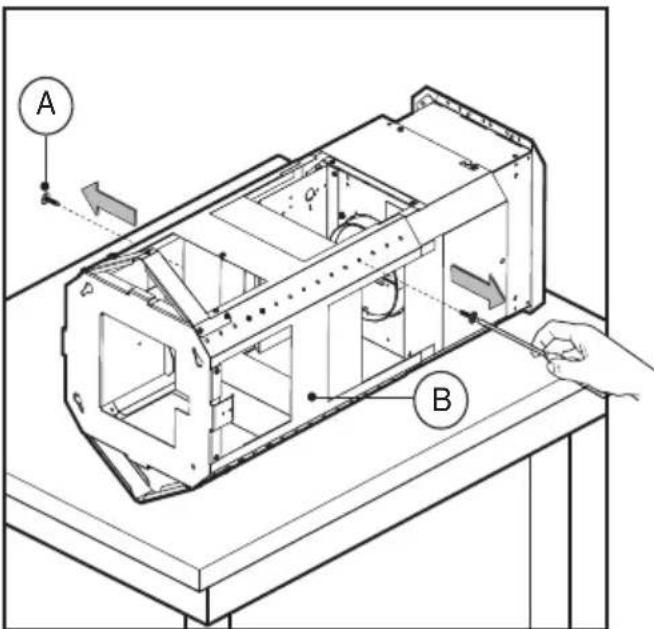

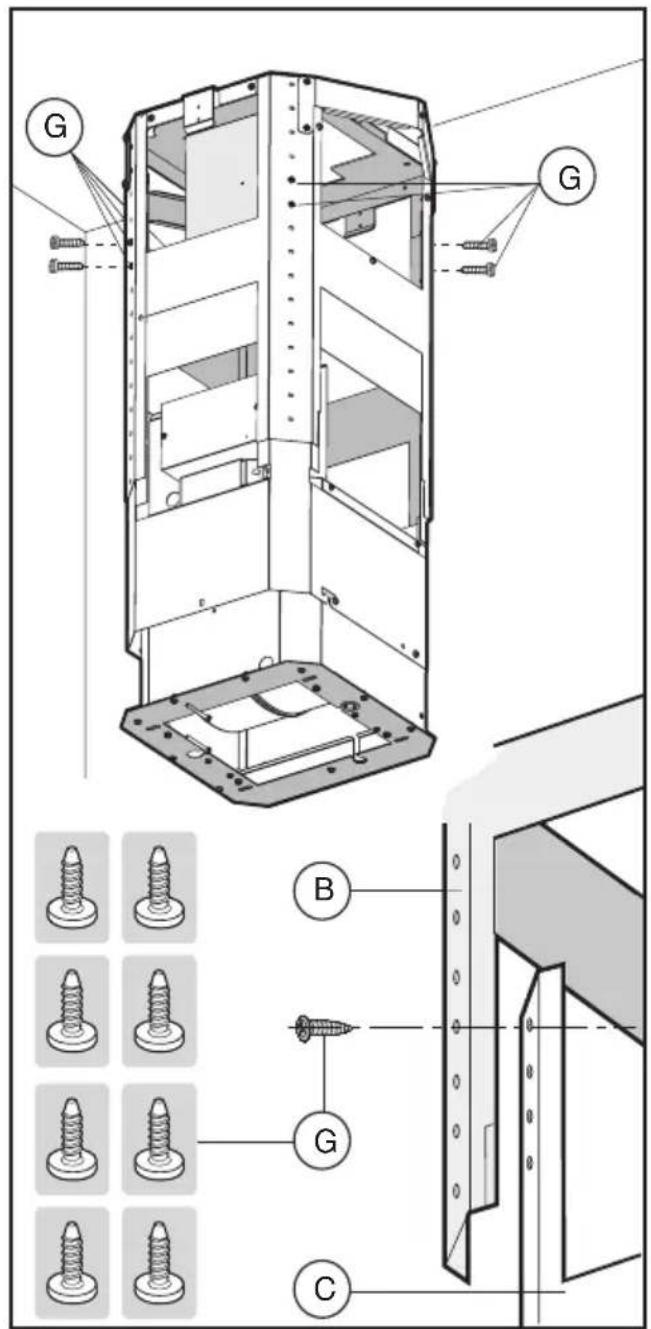

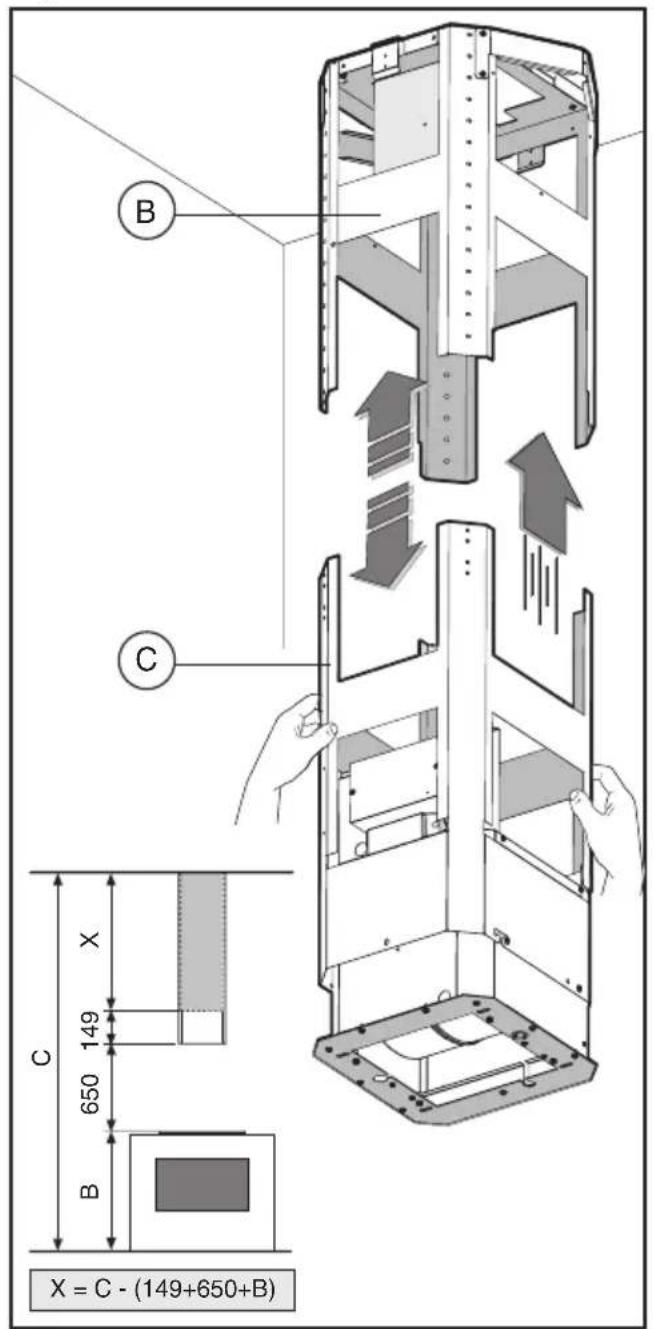

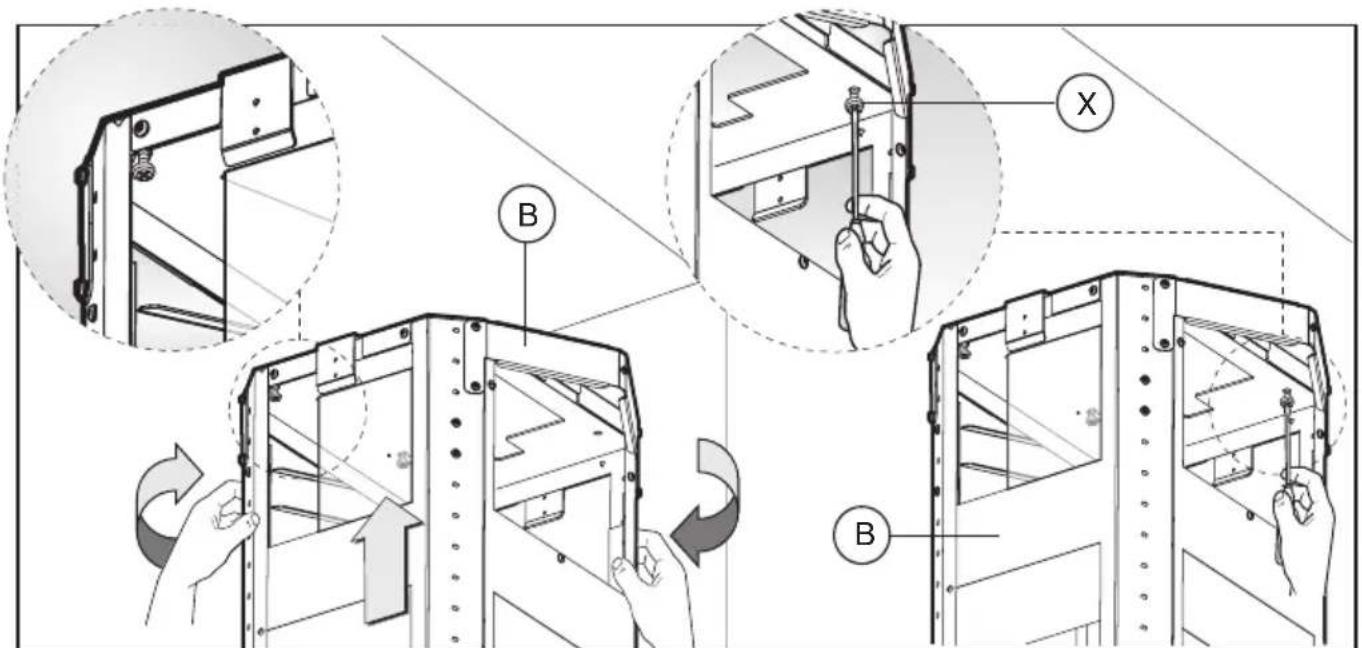

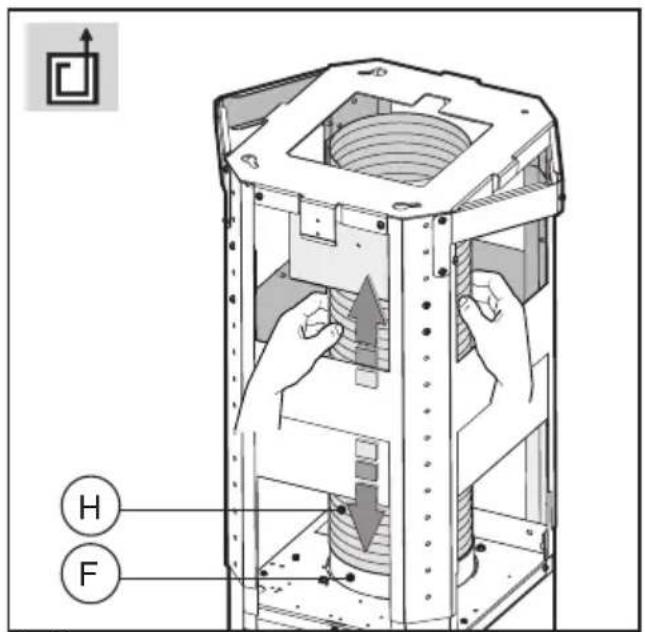

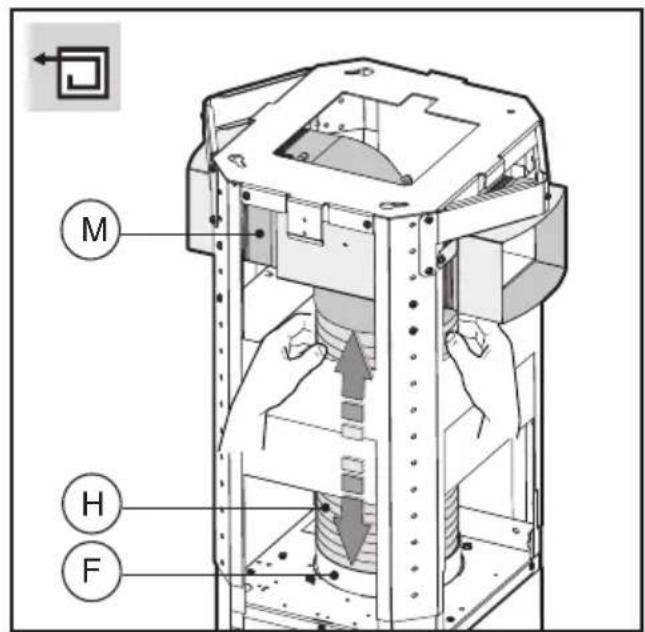

• Montage van de kap Neem de structuur uit de verpakking en verwijder de 2 schroeven A om de bovenkant van de onderkant te schei- den (afb.3). - Plaats de boormal op het plafond en zorg ervoor dat de pijl aan de rechterzijde overeenkomt met de bedieningen van het apparaat, zoals aangegeven in afbeelding 4. Boor 4 gaten Ø8 in het plafond en schroef de 3 schroe- ven vast zonder ze volledig te spannen. Zorg ervoor geen schroef in het gat te plaatsen dat op de mal aange- duid wordt met X (de schroeven en expansiepluggen moeten geschikt zijn voor het type muur). - Neem het bovenste deel van structuur B (afb.5) en plaats het op de 3 niet volledig vastgedraaide schroe- ven, in overeenstemming met de 3 sleuven. Maak een kleine draaibeweging om het deel vast te zet- ten (afb.5) . Draai de vierde schroef X vast en span de resterende 3 schroeven voor de definitieve blokkering van het boven- ste deel van structuur B - Neem het onderste deel van de telescoopstructuur C en plaats het op het bovenste deel B (afb.6). Attentie! Om krassen aan de bovenste schacht te voorkomen regelt u eerst de gewenste hoogte door rekening te houden met de aangegeven afmetingen (afb. 6). Blokkeer hem met behulp van de 8 bijgeleverde schroeven G (afb. 7). - Afzuigversie: bevestig de flexibele buis H (niet bijgeleverd) aan de speciale luchtafvoeropening en bevestig de buis aan de verbindingsflens F (afb. 8). - Filteruitvoering: verbind de flexibele buis H (niet bijgeleverd) aan de deflector M (afb. 9). - Bevestig de flexibele buis H aan de Verbindingsflens F (Afb. 9). - De actieve koolstoffilters dienen aan de afzuigeenheid op de binnenkant van de kap te worden aangebracht (afb. 2c).

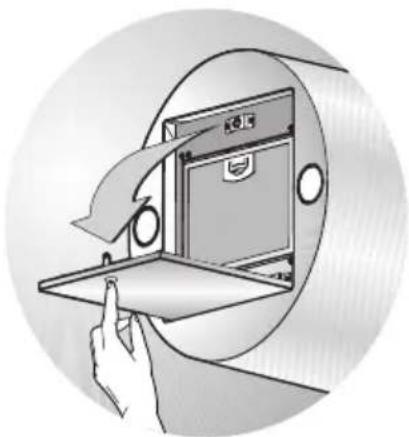

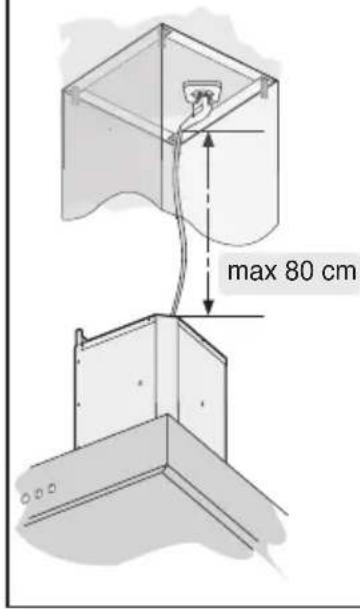

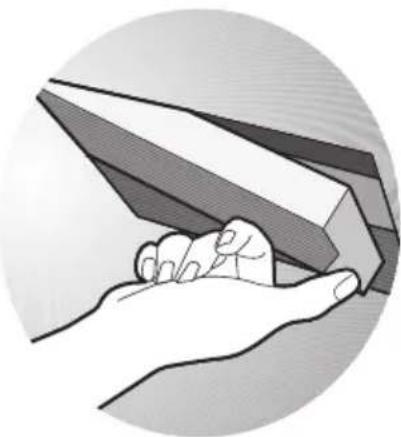

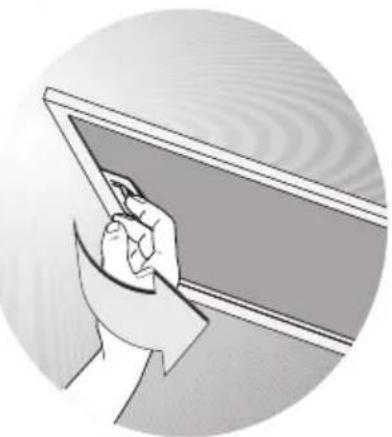

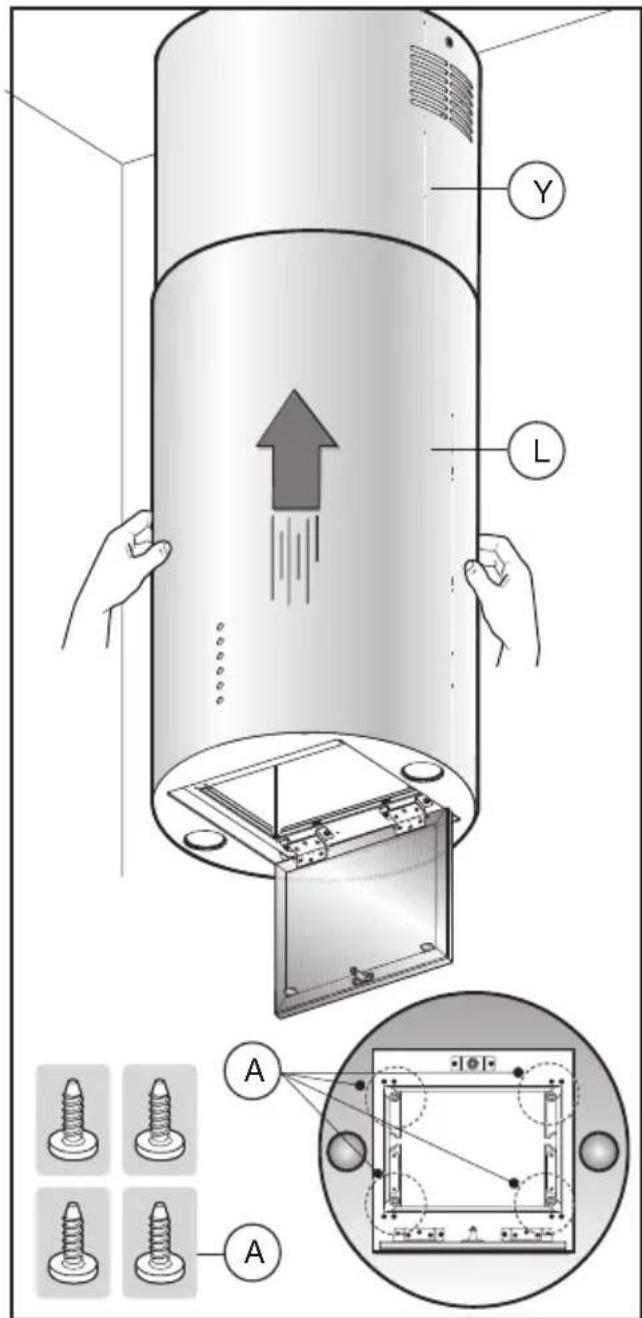

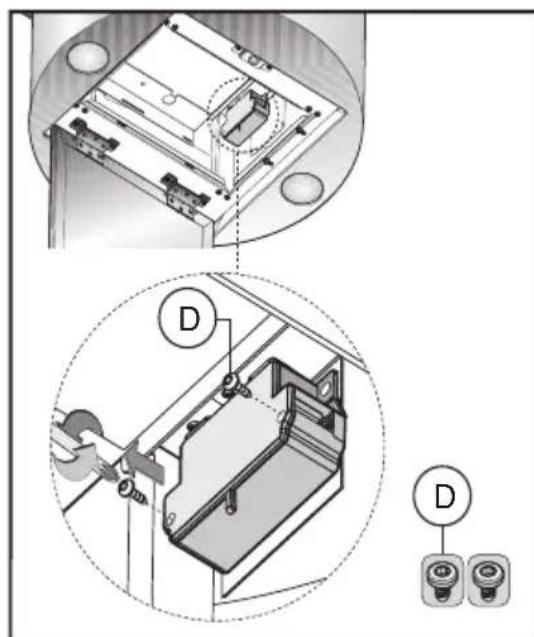

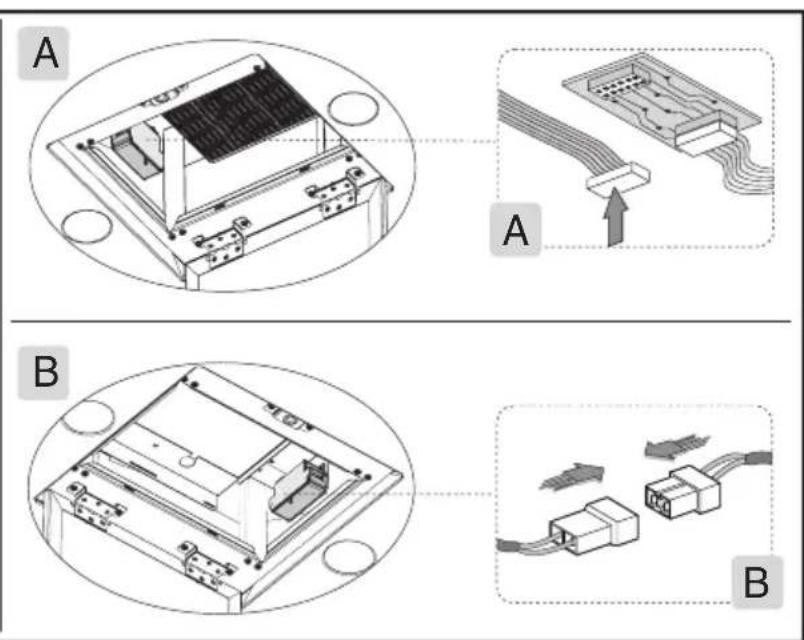

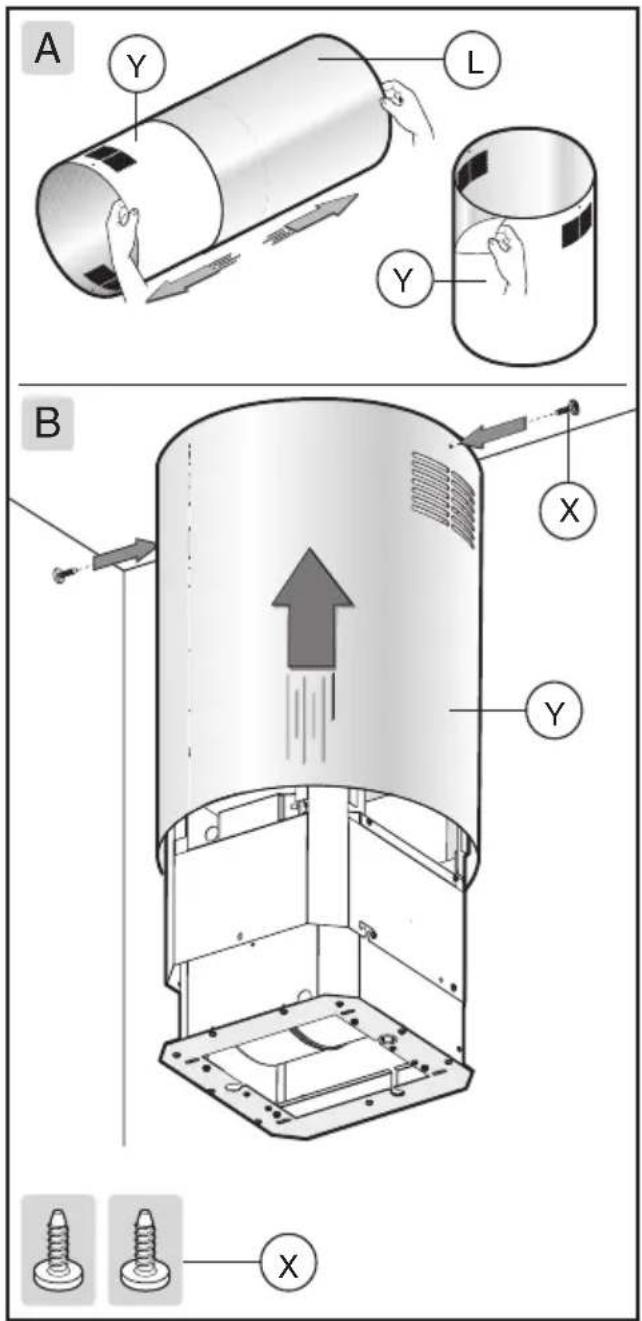

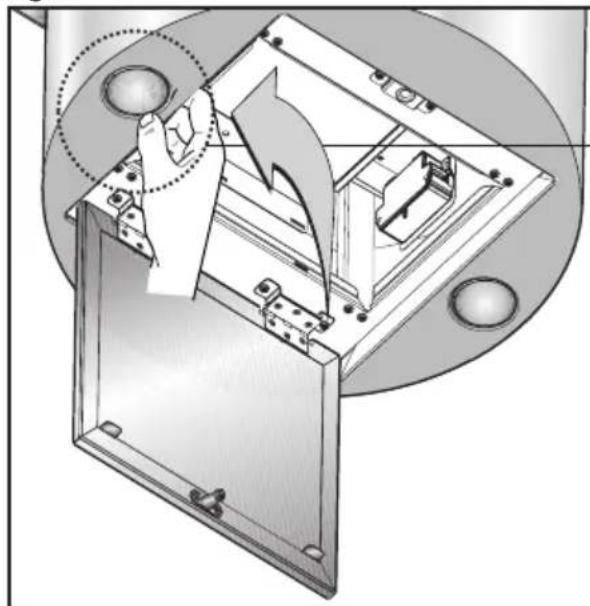

• Voor u overgaat tot de montagehandelingen en om de afzuigkap beter te kunnen bedienen opent u het paneel door te drukken op het punt aangegeven in afb. 2a. Verwijder het aluminium paneel door aan het handvat te trekken zoals aangegeven in afb. 2b. Als het product is voorzien van actieve koolstoffilters verwijdert u ze door de hendel naar buiten te trekken, zoals aangegeven in afb. 2c. Haal de schachten uit de verpakking (afb. 10A) en scheidt de bovenste schacht Y van de onderste schacht L. Verwijder de beschermlaag van de bovenste schacht Y, zoals aangegeven in afbeelding 10A. - Pak de bovenste schacht Y en bevestig hem aan het raamwerk met behulp van de 2 schroeven X (Afb. 10B). Schuif de onderkant van de kap L op de bovenste schacht Y totdat hij niet meer verder kan. Bevestig daarna de onderkant van de kap op definitieve wijze met behulp van de 4 schroeven A, zoals aangegeven in afbeelding 11. - Elektrische aansluiting Voor u de elektrische aansluiting uitvoert, schroeft u de 4 schroeven D van de twee dozen los en opent u de deksels (afb. 12). - Voer de elektrische aansluitingen uit tussen de romp van de kap en de motoreenheid (afb. 12 A en B).

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing. De goede werking van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

• Het vetfilter dient voor het tegenhouden van de vetdeeltjes die in de lucht circuleren, en raakt daarom oververzadigd na onvoorzienbare perioden, afhankelijk van het gebruik van het apparaat. Het acrylfilter, dat op het rooster ligt, moet worden vervangen wanneer de tekst, die door het rooster zichtbaar is, van kleur verandert en de inkt zich verspreidt; het nieuwe filter moet zodanig erin worden gezet dat de tekst weer zichtbaar is van buiten de kap, door het rooster heen. Als de acrylfilters niet van deze teksten voorzien zijn, of indien er metaal/aluminiumfilters in zitten, dan moeten ze, om risico op brand te voorkomen, minimaal eens in de 2 maanden gereinigd worden door de volgende handelingen uit te voeren: - haal het filter van het rooster af en reinig het met een sopje van water en neutraal afwasmiddel, laat het vuil naar buiten komen. - Grondig met lauw water afspoelen en laten drogen. De metaalfilters en/of aluminium panelen mogen ook in de vaatwasmachine gereinigd worden. Na verschillende wasbeurten van de aluminium filters kunnen kleurveranderingen optreden. Dit geeft echter niet het recht op vervanging van de filters. Voert men de aanwijzingen betreft de vervanging of het wassen niet op, dan kan er brandgevaar optreden in de vetfilters.

• De koolstoffilters zuiveren de lucht die weer in de ruimte teruggevoerd wordt. De filters kunnen niet gereinigd of geregenereerd worden en moeten minimaal eens in de vier maanden vervangen worden. De koolstofverzadiging hangt af van een al dan niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters gereinigd worden.

• Reinig regelmatig de ventilator en de andere oppervlakken met een doek gedrenkt in alcohol of in een neutraal, niet schurend afwasmiddel.

• De verlichtingsinstallatie is ontworpen om gebruikt te worden tijdens het koken en niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van- 24 - de verlichting vermindert de levensduur van de lampen aanzienlijk.

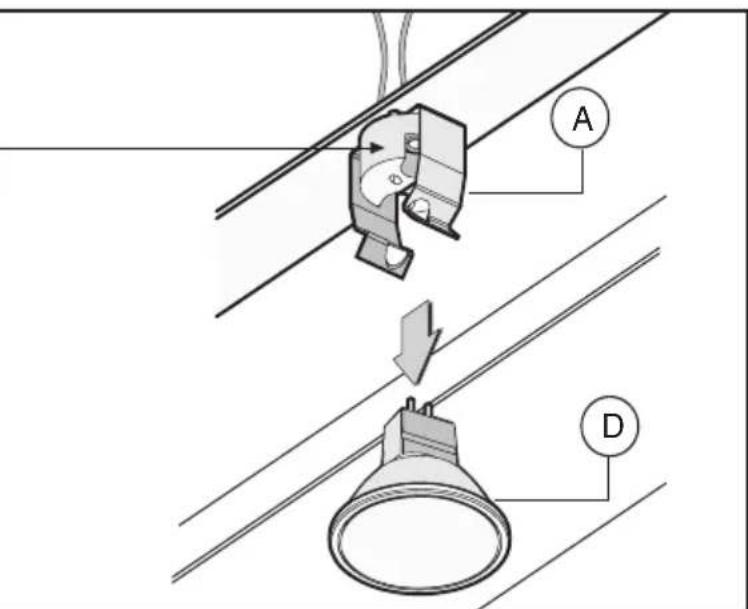

• Vervanging van de halogeenlampen (Fig.13). Om de halogeenlampen B te vervangen in de afzuigkap duwt u deze met twee vingers naar beneden toe zoals aangegeven in afb. 15. Vervang met lampen van hetzelfde type.

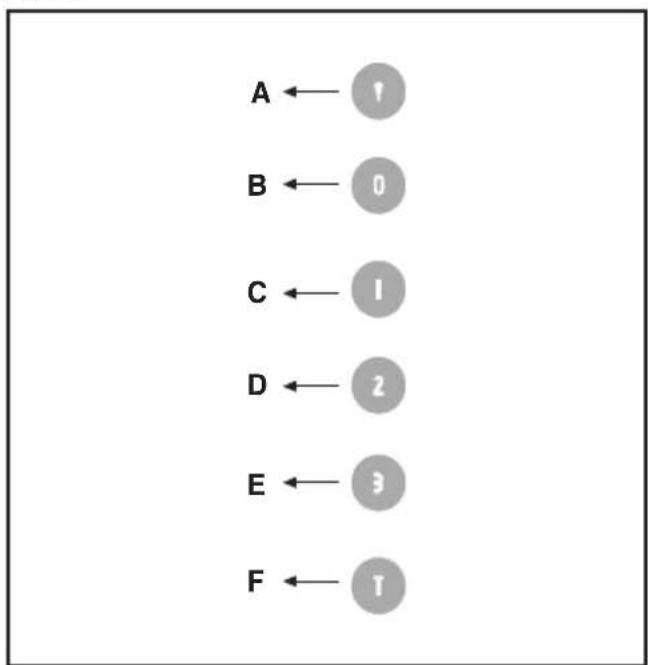

• KONTROLLER : (Fig.14) MED IYS - zijn de symbolen hieronder weergegeven: A = knop LICHT B = knop UIT C = knop EERSTE SNELHEID D = knop TWEEDW DERDE SNELHEID E = knop DERDE SNELHEID F = knop TIMER AUTOMATISCHE ONDERBREKING na 15 minuten (*)

• Indien uw apparaat voorzien is van de INTENSIEVE snelheidsfunctie, drukt u dan ongeveer 2 seconden op toets E zodat de functie geactiveerd wordt gedurende 10 minuten, waarna het terugkeert naar de eerder inge- stelde snelheid. Wanneer de functie actief is knippert de LED: Om de functie te onderbreken voordat de 10 minuten verstre- ken zijn drukt u opnieuw op toets E. Door 2 seconden op toets F te drukken (met uitgescha- kelde kap) wordt de functie “clean air” geactiveerd. Deze functie schakelt om het uur de motor 10 minuten in bij de eerste snelheid. Zodra de functie geactiveerd wordt start de motor bij de 1

snelheid, gedurende 10 minuten. Tijdens deze tijd moeten de toetsen F en C tegelijkertijd knipperen. Na het verstrijken van deze tijd gaat de motor uit en blijft de led van toets F permanent branden tot na 50 minuten de motor opnieuw van start gaat bij de eerste snelheid en de leds van de toetsen F en C weer gedu- rende 10 minuten knipperen, enz. Door op ongeacht welke toets te drukken, met uitzondering van de lichten, keert de kap onmiddellijk terug naar de gewone werking (drukt u bijvoorbeeld op toets D dan wordt de functie “clean air” gedeactiveerd en gaat de motor onmiddellijk over naar de 2

snelheid. Drukt u op toets B dan wordt de functie gedeactiveerd) (*) De knop “timer/automatische onderbreking” zorgt er- voor dat de afzuigkap niet meteen stopt, deze zal voor 15 minuten blijven functioneren, op dezelfde snelheids- stand waarop de kap ingesteld stond.

• Vetfilters/koolstoffilters verzadigd: - Wanneer de toets A knippert met een frequentie van 2 sec., moeten de vetfilters worden gereinigd. - Wanneer de toets A knippert met een frequentie van 0,5 sec., moeten de koolstoffilters worden vervangen. Als het schone filter weer op zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat deze stopt met knipperen.
