MANUALE UTENTE EVCK4BL CDA

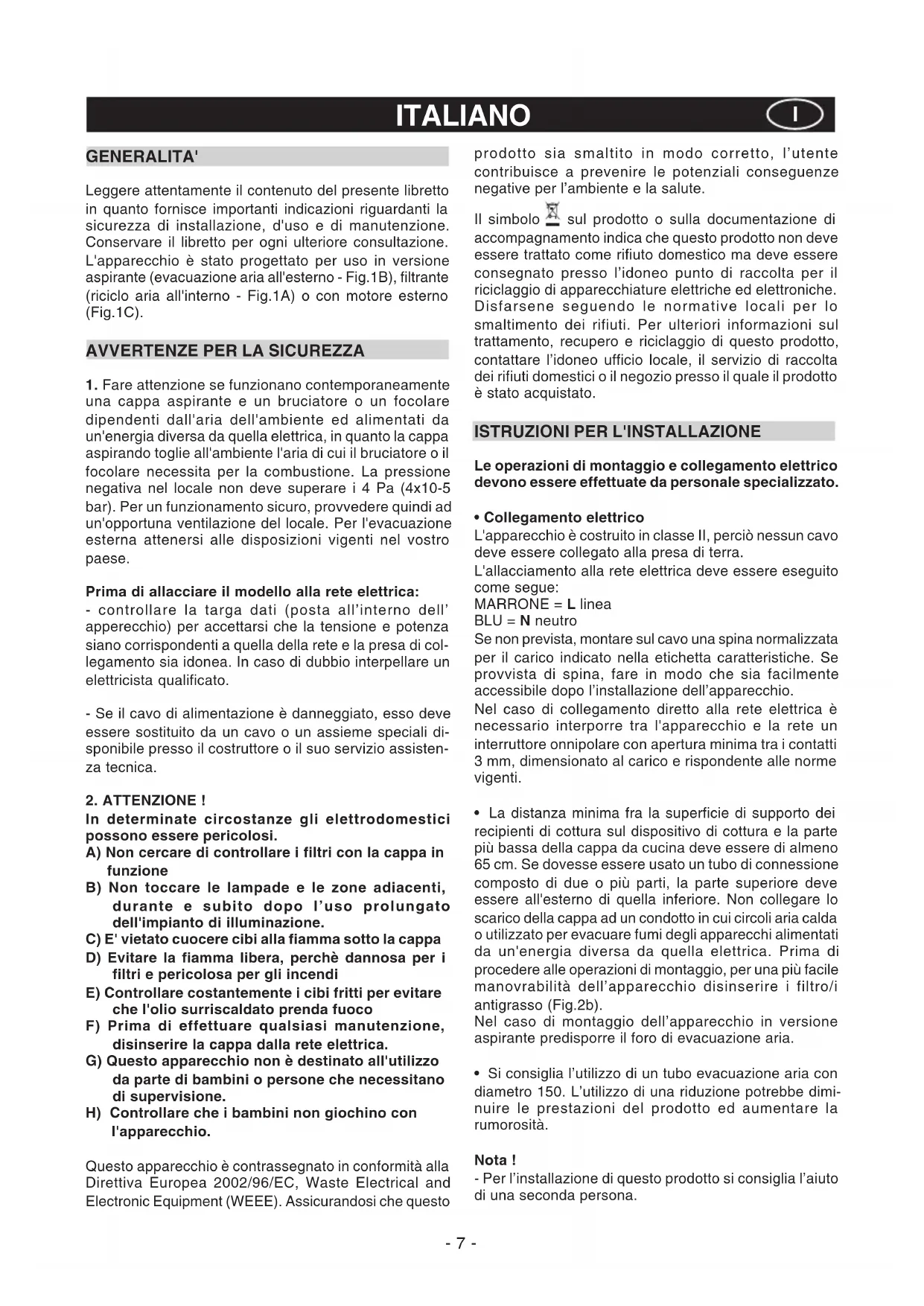

D- 7 - GENERALITA' Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L'apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all'esterno - Fig.1B), filtrante (riciclo aria all'interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente

una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un'opportuna ventilazione del locale. Per l'evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese. Prima di allacciare il modello alla rete elettrica: - controllare la targa dati (posta all’interno dell’ apperecchio) per accettarsi che la tensione e potenza siano corrispondenti a quella della rete e la presa di col- legamento sia idonea. In caso di dubbio interpellare un elettricista qualificato. - Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assieme speciali di- sponibile presso il costruttore o il suo servizio assisten- za tecnica.

In determinate circostanze gli elettrodomestici possono essere pericolosi. A) Non cercare di controllare i filtri con la cappa in funzione B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l’uso prolungato dell'impianto di illuminazione. C) E' vietato cuocere cibi alla fiamma sotto la cappa D) Evitare la fiamma libera, perchè dannosa per i filtri e pericolosa per gli incendi E) Controllare costantemente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica. G) Questo apparecchio non è destinato all'utilizzo da parte di bambini o persone che necessitano di supervisione. H) Controllare che i bambini non giochino con l'apparecchio. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.

• Collegamento elettrico L'apparecchio è costruito in classe II, perciò nessun cavo deve essere collegato alla presa di terra. L'allacciamento alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro Se non prevista, montare sul cavo una spina normalizzata per il carico indicato nella etichetta caratteristiche. Se provvista di spina, fare in modo che sia facilmente accessibile dopo l’installazione dell’apparecchio. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65 cm. Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un'energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell’apparecchio disinserire i filtro/i antigrasso (Fig.2b). Nel caso di montaggio dell’apparecchio in versione aspirante predisporre il foro di evacuazione aria.

• Si consiglia l’utilizzo di un tubo evacuazione aria con diametro 150. L’utilizzo di una riduzione potrebbe dimi- nuire le prestazioni del prodotto ed aumentare la rumorosità. Nota ! - Per l’installazione di questo prodotto si consiglia l’aiuto di una seconda persona. ITALIANO I- 8 -

• Montaggio della cappa - Prendere la struttura dall’imballo e togliere le 2 viti A per separare la parte superiore da quella inferiore (fig.3). - Posizionare la dima di foratura sul soffitto facendo attenzione che la freccia sul lato destro, rispetto i co- mandi dell’apparecchio, come indicato in figura 4. Effetuare i 4 fori Ø8 al soffitto ed avvitare 3 viti senza tirarle completamente facendo attenzione di non inserire la vite nel foro contrassegnato con una X sulla dima di foratura (le viti e tasselli ad espansione devono essere idonei al tipo di muro). - Prendere la parte superiore della struttura B (fig.5) ed inserirla sulle 3 viti non avvitate completamente in corri- spondenza delle 3 asole. Fare una piccola rotazione per l’incastro (fig.5). Avvitare la quarta vite X e tirare le altre 3 restanti per permettere il bloccaggio definitivo della parte superiore della struttura B - Prendere la parte inferiore della struttura telescopica C ed inserirla su quella superiore B (fig.6). Attenzione! Per evitare graffi al camino superiore occorre prima rego- lare l’altezza desiderata facendo riferimento alle quote indicate in (fig.6) e bloccarla mediante le 8 viti G in dotazione (fig.7). - Versione aspirante: collegare il tubo flessibile H (non fornito al foro di evacuazione aria predisposto e fissare il tubo alla flangia di raccordo F (fig 8). - Versione filtrante: collegare il tubo flessibile H (non fornito) al deflettore M (fig.9). - Fissare il tubo flessibile H sulla Flangia di raccordo F (Fig. 9). - I filtri al carbone attivo devono essere applicati al gruppo aspirante posto all’interno della cappa (Fig.2c).

• Prima di procedere con l’operazione di montaggio, per una più facile manovralità della cappa, aprire il pannello facendo pressione nel punto indicato in fig. 2a. Togliere il pannello in alluminio tirarando la maniglia come indicato in fig. 2b. Se il prodotto è fornito di filtri al carbone attivo, rimuoverli tirando verso l’esterno la leva, come indicato in fig. 2c. Prendere i camini dall’imballo (fig.10A) e separare il cami- no superiore Y da quello inferiore L. Togliere il protettivo dal camino superiore Y come indica- to in figura 10A. - Prendere il camino superiore Y e fissarlo alla struttura mediante le 2 viti X (Fig.10 B). Accoppiare la parte inferiore della cappa L con il camino superiore Y fino al punto di arresto, poi procedere con il fissaggio definitivo nella parte inferiore della cappa utiliz- zando le 4 viti A come indicato in figura 11. - Collegamento elettrico Prima di effettuare il collegamento, svitare le 4 viti D delle due scatole e aprire i coperchi (Fig.14) - Effettuare le connessioni elettriche tra il corpo cappa e il gruppo motore (Fig.14 A e B).

• Si raccomanda di mettere in funzione l'apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccamanda di lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuazione completa dell'aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.

• Il filtro antigrasso ha il compito di trattenere le particelle grasse in sospensione nell’aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all’uso dell’apparecchio. Il filtro acrilico, che si trova appoggiato alla griglia, va sostituito quando le scritte, visibili attraverso la griglia, cambiano colore e l'inchiostro si espande; il nuovo filtro deve essere applicato in modo tale che le scritte siano visibili attraverso la griglia dall'esterno della cappa. Nel caso in cui i filtri acrilici non abbiano le scritte, oppure siano presenti filtri metallici o a pannello in alluminio, per prevenire il pericolo di eventuali incendi, al massimo ogni 2 mesi è necessario lavare i filtri eseguendo le seguenti operazioni: - togliere il filtro dalla griglia e lavarlo con una soluzione di acqua e detergente liquido neutro lasciando rinvenire lo sporco. - Sciacquare abbondantemente con acqua tiepida e lasciare asciugare. I filtri metallici e/o pannello in alluminio possono essere lavati anche in lavastoviglie. Dopo alcuni lavaggi, se i filtri sono in alluminio o pannello in alluminio, si possono verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l'eventuale loro sostituzione. In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si può verificare il rischio di incendio dei filtri antigrasso.

• I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente. I filtri non sono lavabili o rigenerabili e devono essere sostituiti ogni quattro mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolungato dell'apparecchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso

• Pulire frequentemente tutti i depositi sul ventilatore e sulle altre superfici, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.

• L’ impianto di illuminazione è progettato per l’uso du- rante la cottura e non per l’uso prolungato di illuminazio- ne generale dell’ambiente. L’uso prolungato dell’illumi- nazione diminuisce notevolmete la durata media delle lampade.

• Sostituzione delle lampade alogene (Fig.13). Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fessure. Sostituire con lampade dello stesso tipo. Attenzione: non toccare la lampadina a mano nude.

• COMANDI: - LUMINOSI (Fig.14) la simbologia è di seguito riportata: A= tasto ILLUMINAZIONE B= tasto OFF C= tasto PRIMA VELOCITA’ D= tasto SECONDA VELOCITA’ E= tasto TERZA VELOCITA’ F= tastoTIMER ARRESTO AUTOMATICO 15 minuti (*) Se il vostro apprecchio è provvisto della funzione velocità- 9 - INTENSIVA, tenere premuto per 2 secondi circa il tasto E e questa verrà attivata per 10 minuti dopo di che ritornerà alla velocità precedentemente impostata. Quando la funzione è attiva il LED lampeggia. Per interromperla prima dei 10 minuti premere di nuovo il tasto E Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione “clean air”. Questa funzione fa ac- cendere il motore per 10 minuti ogni ora alla prima velo- cità. Appena attivata la funzione, il motore parte alla 1° velocità per la durata di 10 minuti durante i quali devono lampeggiare contemporaneamente il tasto F e il tasto C. Trascorso questo tempo il motore si spegne ed il led del tasto F rimane acceso di luce fissa fino a quando dopo altri 50 minuti riparte il motore alla prima velocità e i led F e C ricominciano a lampeggiare per 10 minuti e così via. Premendo qualsiasi tasto ad esclusione delle luci la cappa torna al suo funzionamento normale immediata- mente (es. se premo il tasto D si disattiva la funzione “clean air” e il motore va subito alla 2° velocità; pre- mendo il tasto B la funzione si disattiva) (*) La funzione “TIMER ARRESTO AUTOMATICO” ri- tarda l’arresto della cappa, che continuerà a funzionare alla velocità d’esercizio in corso al momento dell’accen- sione di questa funzione, di 15 minuti.

• Saturazione filtri Antigrasso/Carbone attivo: - Quando il tasto A lampeggia con una frequenza di 2 sec. i filtri antigrasso devono essere lavati. - Quando il tasto A lampeggia con una frequenza di 0,5 sec. i filtri carbone devono essere sostituiti. Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare.
