3Q9SS - Cappa da cucina CDA - Manuale utente e istruzioni gratuiti

Marca	CDA
Modello	3Q9SS
Tipo di prodotto	Cappa da cucina
Modalità di funzionamento	Aspirante (evacuazione esterna) o ricircolo
Distanza minima dal piano di cottura	65 cm
Numero di velocità	3 velocità + velocità intensiva
Illuminazione	Sì, comando tramite tasto A
Filtro antigrasso	Lavabile in lavastoviglie, ogni 2 mesi
Filtro a carbone attivo	Non lavabile, da sostituire ogni 4 mesi (opzionale)
Alimentazione elettrica	220-240 V ~ 50 Hz (stima)
Classe elettrica	Classe II
Funzione Timer	Sì, 15 minuti
Funzione Clean Air	Sì, ciclo orario di 10 minuti a velocità 1
Indicatore di saturazione dei filtri	Sì, visualizzazione F o A lampeggiante
Opzioni	Camini decorativi opzionali
Manutenzione esterna	Panno imbevuto di alcool denaturato o detergente neutro
Sicurezza	Distanza di sicurezza, divieto di fiammare, sorveglianza fritture
Ricambi	Filtri antigrasso, filtri a carbone, lampade (tipo non specificato)
Riparabilità	Cavo di alimentazione sostituibile dal fabbricante o dal servizio assistenza

Domande frequenti - 3Q9SS CDA

Come installare la cappa in modalità evacuazione esterna?

Per installare la cappa in modalità evacuazione, rimuovere la griglia E e il cappuccio M. Far passare il cavo di alimentazione attraverso la fessura del cappuccio, posizionare il passacavo H, quindi collegare la cappa al tubo flessibile L (non fornito) collegato al foro di evacuazione. Fissare il cappuccio M sui perni G.

Come installare la cappa in modalità ricircolo?

Per la modalità ricircolo, rimuovere la griglia E e il cappuccio M. Far passare il cavo di alimentazione attraverso la fessura con il passacavo H. Fissare il cappuccio M sui perni G. Installare i filtri a carbone attivo nel gruppo di aspirazione all'interno della cappa (fig. 3B).

Con quale frequenza è necessario pulire i filtri antigrasso?

I filtri antigrasso devono essere lavati almeno ogni 2 mesi, in lavastoviglie o a mano. Un lavaggio regolare previene i rischi di incendio.

Con quale frequenza è necessario cambiare i filtri a carbone attivo?

I filtri a carbone attivo non sono né lavabili né rigenerabili. Devono essere sostituiti almeno ogni 4 mesi, più spesso in caso di uso intensivo.

Come resettare l'indicatore di saturazione dei filtri?

Dopo aver pulito o sostituito i filtri, resettare la memoria elettronica premendo per 5 secondi il tasto A finché F (filtro antigrasso) o A (carbone) smette di lampeggiare sul display.

Qual è la distanza minima tra la cappa e il fornello?

La distanza minima tra la superficie di appoggio dei recipienti di cottura e la parte più bassa della cappa deve essere di almeno 65 cm.

Come attivare la funzione Clean Air?

Quando l'apparecchio è spento, premere il tasto E per 2 secondi. La funzione avvierà il motore per 10 minuti ogni ora alla prima velocità. Il display mostrerà un movimento rotatorio, poi 'C' fisso. Per disattivare, premere nuovamente E.

Come utilizzare la funzione Timer?

Premere il tasto E per attivare il timer. Timerizza le funzioni per 15 minuti, dopo di che si spengono. Premere nuovamente E per disattivare. Il punto decimale lampeggia sul display quando il timer è attivo.

Cosa fare se la cappa non si accende?

Controllare innanzitutto che la cappa sia collegata e che il fusibile non sia bruciato (3A). Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo speciale ordinato al fabbricante o al servizio assistenza. Se il problema persiste, contattare un elettricista qualificato.

Posso utilizzare la cappa con un fornello a gas?

Sì, ma se la cappa è in modalità evacuazione e si utilizzano bruciatori a gas o un camino, l'ambiente deve essere sufficientemente ventilato per evitare una depressione superiore a 4 Pa. Rispettare la distanza di sicurezza di 65 cm e non fiammare mai sotto la cappa.

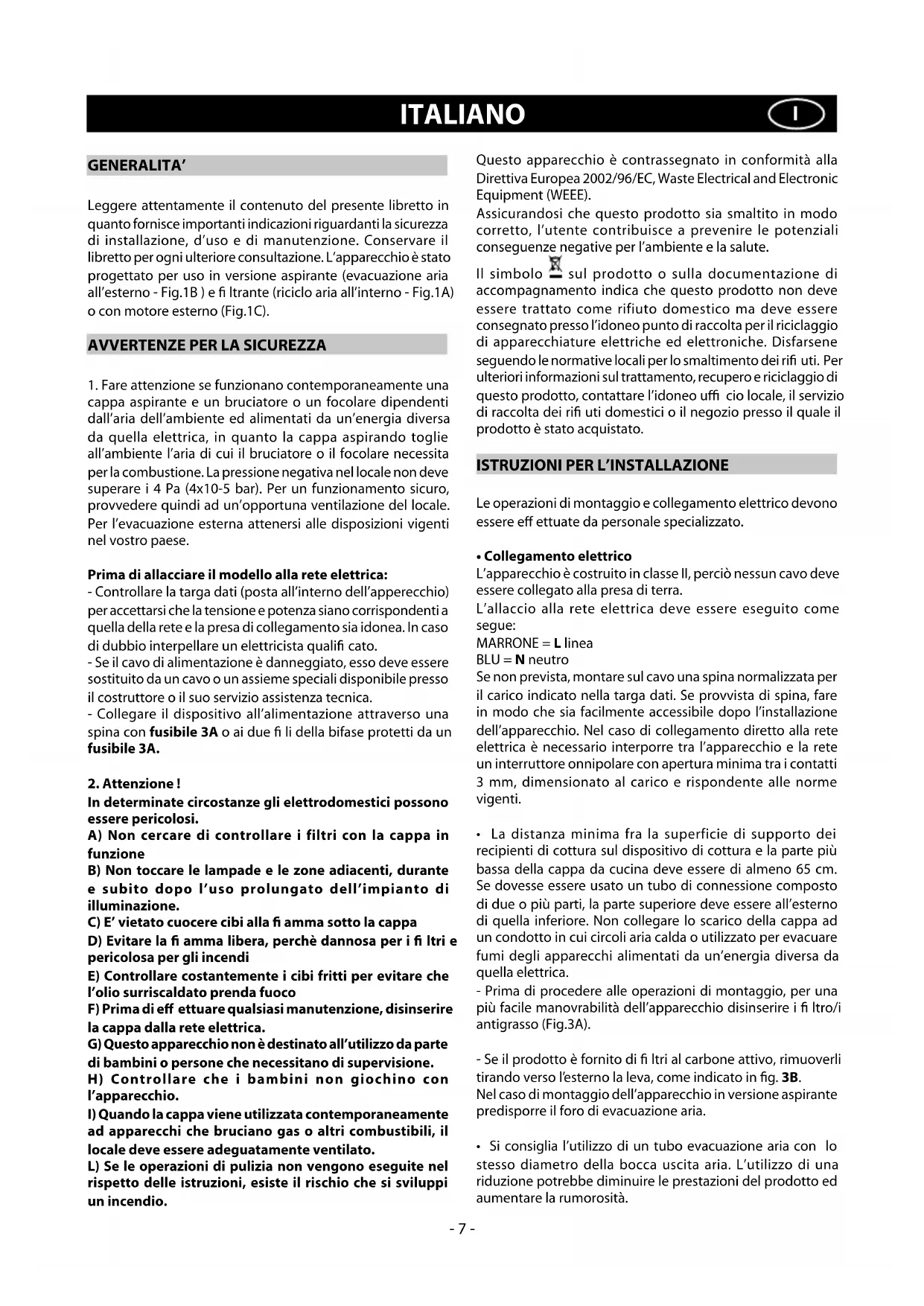

MANUALE UTENTE 3Q9SS CDA

Leggere attendamente il contentuto del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione. Conservare il libretto per agli ulteriore consulazione. L'apparecchio è stato progettato per uso in versione aspirante (evacuzione aria all'esterno - Fig.1B) e fi Itrante (riciclo aria all'interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attentzione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non devesuperare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quando ad un'opportuna ventilazione del locale. Per I'evacuzione esterna atteneri alle dispositionsi vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

• Controllare la targa dati (posta all'interno dell'apperecchio) per accettarsi che la tensione e potenza siano corrispondenti a quale della rete e la presa di collegamento sua idonea. In caso di dubbio interpellare un elettricista quali cato.
• Se il cavo di alimentazione è danneggiato,esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica.
• Collegare il dispositivo all'alimentazione attraverso una spina con fusibile 3A o ai due fi li della bifase protetti da un fusibile 3A.

2. Attenzione!

In determinate circostanze gli elettrodomestici possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione
B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l'uso prolongato dell'impianto di illuminazione.
C) E' vietato cuocere cibi alla fi amma除去 la cappa
D) Evitare la fi amma libera, perché dannosa per i fi Itri e pericolosa per gli incendi
E) Controllare costamente i cibi fritti per evitare che I'olio surriscaldato prenda fuoco
F) Prima di effettuare qualiasi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo appearecchio non è destinato all'utilizzato da parte di bambini o persona che necessitano di supervisione.
H) Controllare che i bambini non giochino con l'apparecchio.
I) Quando la cappa viene utilizzata contemporaneamente ad appearecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il symbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consignato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene segundo le normative locali per lo smaltimento dei rifuti uti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo uffi cio locale, il servizio di raccolta dei rifuti uti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.

- Collegamento elettrico

L'apparecchio è costruito in classe II, perché nessun cavo devesse collegato alla presa di terra.

L'allaccio alla rete elettrica deve essere eseguito come segue:

Se non prevista, montare sul cavo una spina normalizzata per il carico individato nella targa dati. Se provvista di spina,fare in modo che sua facilemente accessibile dopo l'installazione dell'apparecchio. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima tra i contatti 3mm , dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più Bassa della cappa da cucina deve essere di almeno 65~cm . Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un'energia diversa da quella elettrica.
• Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i fi Itro/i antigrasso (Fig.3A).
• Se il prodotto è fornito di fi ltri al carbone attivo, rimuoverli tirando verso l'esterno la leva, come indicato in fig. 3B.

Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuationia aria.

• Si consiglia l'utilizzo di un tubo evacuationa aria con lo stesso diametro della bocca uscita aria. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumento la rumorosità.

Prima di procedere con l'installazione dell'apparecchio effettuare la segunte operatione:

• Montare la flangia sul foro di evaquazione aria ruotando sono alllo scatto di arresto e fi ssata con una vite (fi g 2).

Fissaggio a parete

Tracciare il lato inferiore della cappa sul muro fig.4A (tenendo conto della distance minima dal piano di cottura).

• Posizione la dima di fissaggio sulla parete, facendo attentionione che la linea coincida con quella tracciata nel paragrafo precedente.
• Segnare ed eseguire i fori di fissaggio (fig.4B).
• Fissare le 4 viti Cswana avvitarle completeness tasselli ad espansione (fi g.4B).
• Posizione l'apparecchio al muro e fissarlo definitivement tirando le 4 viti C ed la vite centrale D (fig.5)
• Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc).
• Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui delve essere fi ssata la cappa.

- Installazione per modelli alla camini estetici - Versione aspirante

• Togliere la griglia E (fi g.6).
• Prerendere il cupolino M e far passare il cavo di alimentazione sull'asola indicata in fi gura 8A.
• Prerende il passacavo H e posizionarlo tra il cavo di alimentazione e l'asola.
• Collegare il tubo flessibile L (non fornito) alla cappa, che a sua volta sare collegato al foro di avacuzione aria predisporto in precedenza (fi g.8B)
• Fissare il cupolino M facendo attenzione che si agganci perfettamente ai perni di fissaggio G (fig.8B).

Versione f ltrante

• Togliere la griglia E (fi g.6).
• Prerende il cupolino M e far passare il cavo di alimentazione sull'asola indicata in fi gura 8A.
• Prerende il passacavo H e posizionarlo trov il cavo di alimentazione e l'asola.
• Fissare il cupolino M facendo attenzione che si agganci perfettamente ai perni di fissaggio G (fig.8B).
• Prendere i fi Itri al carbone attivo e applicarli al gruppo aspiranteippo all'interno della cappa (Fig.3B).

- Optional

Questo modello di cappa può essere optional dei camini estetici da richiedere al Vs rivenditore.

Prima di installare i camini estetici bisogna rimuovere il cupolino M.

- Installazione per modelli con camini estetici - Versione aspirante

Predisporre l'alimentazione elettrica entro l'ingombro del raccordo decorativo.

Regolare la larghezza della staff a di supporto del camino estetico superiore (Fig.9). Successivement fissa al soffitto in modo che sia in asse con la vostra cappatramite le viti A e rispettoando la distanza dal soffitto indicata in (Fig. 9). Collegare, mediante un tubo fl essibile L la fl angia F al foro evacuationa aria (Fig.10).

Infarelcamino estetico superiore all'internodel camino

estetico inferiore ed appoggiare sopra la scocca (Fig.11).

Sfilare il camino estetico superiore fino alla staffa e fissarlo tramite le viti B (Fig.9).

Per trasformare la cappa da versione aspirante a versione filtrante, richiedere al vostro rivenditore i filtri al carbone attivo e seguire le istruzioni di montaggio.

Versione f ltrante

Installare la cappa e i due camini estetici come indicate nel paragrafo riguardante il montaggio della cappa nella versione aspirante. Per il montaggio del deviatore aria fi ltrantefare riferimento alle istruzioni contenate nel kit.

Se il kit non è in dotazione, ordinarlo al Vs. rivenditore come accessorio. I fi ltri al carbone attivo devono essere applicati al gruppo aspiranteippo all'interno della cappa (Fig.3B).

USO E MANUTENZIONE

• Si raccomanda diMETTARE in funzione l'apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuazione completa dell'aria viziata.
  Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al fi ltro antigrasso e al fi ltro al carbone attivo.
• Ilhetto antigrasso ha il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto è soggetti ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio.
• Per prevenir il pericolo di eventuali incendi, al massimo degli giorni 2 mesi è necessario lavare i fi litri antigrasso, per i quali è possibile utilizzatoanche la lavastoviglie.
• Dopo alcuni lavaggi, si possono verifi care delle alterazioni del colore. Questo fatto non da diritto a reclamo per l'eventuale loro sostituzione.
  In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si può verificare il rischio di incendio dei filtri antigrasso.
• I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente. I fi ltri non sono lavabili o rigenerabili e devono essere sostituiti agli quattro mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del filtro antigrasso
• Pulire frequentlymente la cappa, sua internamente che esternamente, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri nonAbrasivi.
• L'impiano di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolongato di illuminazione generale dell'ambiente. L'uso prolongato dell'illuminazione diminuisce notevolmente la durata media delle lampade.

Comandi (Fig.12):

Tasto A = accende/spegne le luci

TastoB=accende/spegnela cappa.L'apparecchio si accende alla 1^ velocità. Se la cappa è accesa premere il tasto per 2 sec.per spegnere.Se la cappa si trova alla 1^ velocità non è necessario tenere premuto il tasto per spegnere.Diminuisce la velocità del motore.

Display C = indica la velocità del motore selezionata e l'attivazione del timer.

Tasto D = accende la cappa. Aumenta la velocità del motore. Premendo il tasto alla 3^ velocità si insertisce la funzione intensiva per 10' , poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante但这a funzione il display lampeggia.

Tasto E = Il Timer temporizza le funzioni, al momento dell'attivazione, per 15 minuti dopo di che queste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva sul display devel lampeggiare il punto decimale. Se è in funzione la velocità intensiva il Timer non si può attivare.

Premendo il tasting E per 2 secondi, quando l'apparecchio è spento, si attiva la funzione "clean air". Questa accende il motore per 10 minuti agli ora alla prima velocità. Durante il funzionamento il display deve visualizzare un movimento rotatorio dei segmenti periferici. Trascorso quello tempo il motore si spegne e il display deve visualizzare la lettera "C" fissa fi no a quando dopo altri 50 minuti il motore riparte per altri 10 minuti eosi via.Per ritornare al funzionamento normale premere qualsiasi tasting quello delle luci.Per disattivare la funzione premeire il tasting E.

- Saturazione fi Itri Antigrasso/Carbone attivo:

• Quando il display C lampeggia alternando la velocità d'esercizio con la lettera F (es.1 e F) i filtri antigrasso devono essere lavati.
• Quando il display C lampeggia altermando la velocità d'esercizio con la lettera A (es.1 e A) i filtri carbone devono essere sostituiti.

Una volta ricollocato il filtrolo pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare la segnalazione F o A del display C.

SI DECLINA OGNI RESPONSABILITA'PEREVENTUAL DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE
