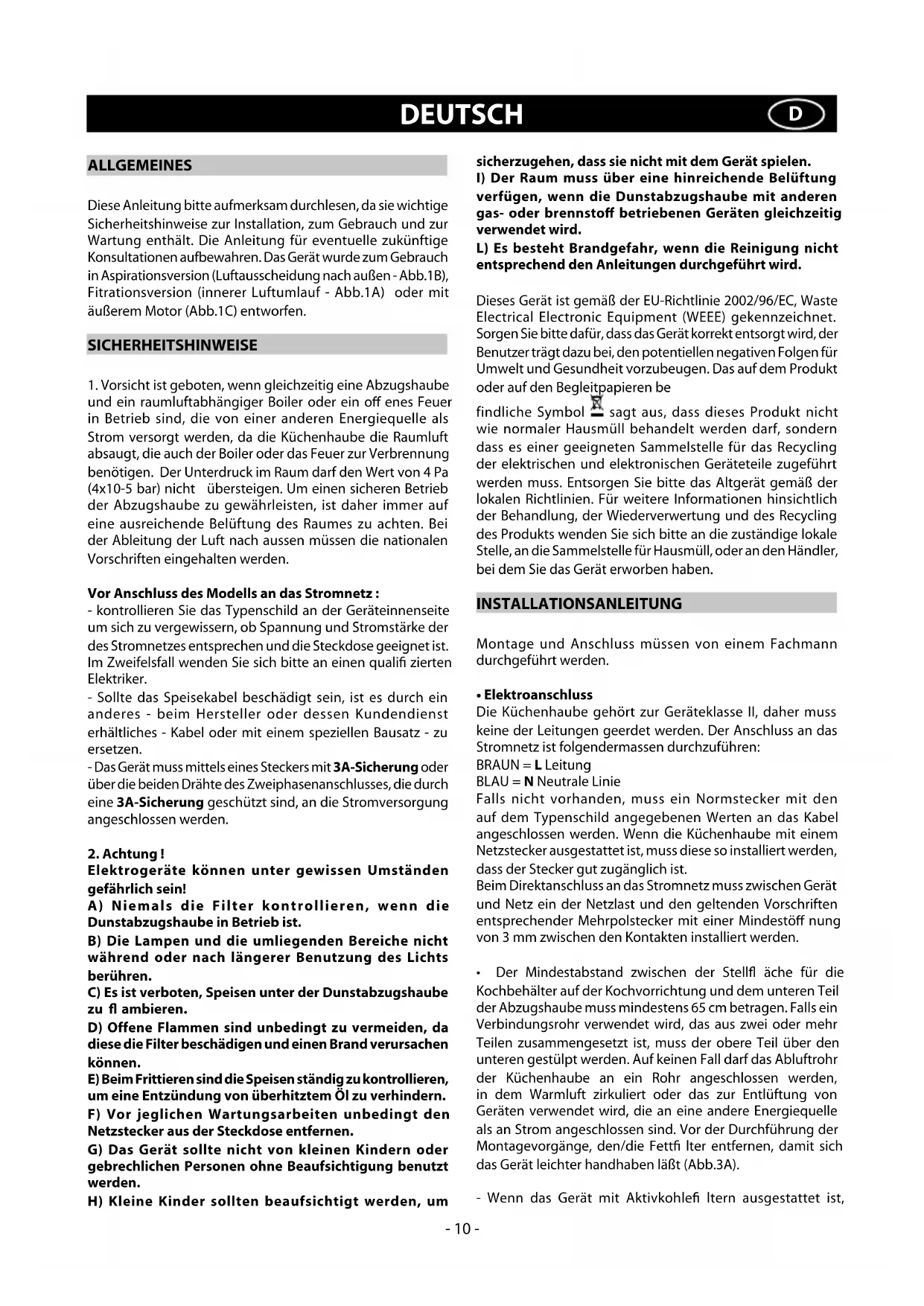

BEDIENUNGSANLEITUNG 3Q9SS CDA

These Anleitungs bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthalt. Die Anleitung fur eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach auBen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit auBerem Motor (Abb.1C) entwicken.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Kuchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen,müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz :

• kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sichitte an einen qualifi zierten Elektriker.

• Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen.

• Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder über die beiden Drahte des Zweiphasenanschlusses, die durch eine 3A-Sicherung geschützt sind, an die Stromversorgung angeschlossen werden.

2. Achtung!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist.
B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren.
C) Es ist verboten, Speisen unter der Dunstabzugshaube zu fl ambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können.
E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern.
F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfernen.
G) Das Gerät sollte nicht von kleinen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden.
H) Kleine Kinder sollen den beaufsichtigt werden, um

sicherzugehen, dass sie nicht mit dem Gerät spielten.

I) Der Raum muss über eine hinreichende Belüfung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoff betriebenen Geräten gleichzeitig verwendet wird.
L) Es besteht Brandgebung, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sieitte damit, dass das Gerät korrekt entsorgt wird, der Benutzerträgt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen. Das auf dem Produkt oder auf den Begleitpapieren be

findliche Symbol sagt aus, dass这点es Produkt nicht wie normaler Hausmüll behaveit werden darf, sondern dass es einer geeigneten Sammelstelle fur das Recycling der elektrischen und elektronischen Geräteile zugeführrt werden muss. Entsorgen Sieitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sichitte an die zuständige lokale Stelle, an die Sammelstelle fur Hausmüll, oder an den Handler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss ⇒ von einem Fachmann durchgefuhrt werden.

Elektröanschluss

Die Kuchenhaube gehört zur Geräteklasse II, daß musse keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = L Leitung

BLAU = N Neutrale Linie

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Kuchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installmentiert werden, dass der Stecker gut zugänglich ist.

Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Kuchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüfung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfi Ier entfern, damit sich das Gerät leichter handhaben laßt (Abb.3A).

• Wenn das Gerät mit Aktivkohlef Itern ausgestattet ist,

entfern den Sie diese, indem Sie den Hebel wie in Abb. 3B gezeigt nach außenziehen.

• Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereits Sie eine Luftabzugsöff nung vor.

• Es empfi ehtt sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsoff nung.

Die Verwendung eines Reduzierstücks konnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

Bevor Sie mit der Installation des Gerätes beginnen, ist folgender Arbeitsschnitt durchzuführn:

• Montieren Sie den Flansch (durch Drehen, bis er hörbar einrastet) auf das Abluftrohr, und befestigen Sieihn mit einer Schraube. (Abb.2).

- Befestigung an der wand

Zeichnen Sie den unteren Teil der Dunstabzugshaube an der Wand an (Abb. 4A) (beachten Sie hierbeiitte den Mindestabstand vom Kochfeld).

• Positionieren Sie die Befestigungsschablone an der Wand; achten Sie darauf darauf, dass die Linie mit der zuvor gezeichneten übereinstimmt (siehe vorheriger Abschnitt).
• Markieren und bohren Sie die Befestigungslöcher. (Abb. 4B).
• Befestigen Sie die 4 Schrauben C ohne sie vollständig anzuziehen und die Spreizdübel (Abb. 4B).
• Positionieren Sie das Gerät an der Wand und befestigen Sie es definitiv durch anziehen der 4 Schrauben C und der mittleren Schraube D (Abb. 5).
• Verwenden Sie zur Geräteinstallation Schrauben und Dübel, die für die jeweilige Wandart geeignet sind (zum Beispiel: Betonwände, Wände aus Gipspappe usw.).
• Sollten die Schrauben und Dubel als Geräteausstattung mitgeliefert werden, stellen Sieitte sicher, dass diese fur die Art der Wand, an die das Gerät montiert werden soll, geeignet sind.

- Installation von modellen ohne dekorkamin - Abluftversion

• Entfernen Sie das Gitter E (Abb.6).
• Nehmen Sie die Abdeckung M und führen Sie das Stromkabel durch den in Abbildung 8A gezeigten Schlitz.
• Nehmen Sie den Kabeldurchgang H und setzen Sie ihn zwischen das Versorgungskabel und dem Schlitz.

Schlieben Sie die Dunstabzugshaube an das Flex-Rohr L (nicht mitgeliefert) an, welches seinerndeits mit derVBoreiteteten Luftabzugsoffung verbunden wird (Abb.8B).

• Die Abdeckung M befestigen und darauf achten, dass sie richtig in die Befestigungsstifte G eingehakt wird (Abb. 8B).

Umluft - version

• Entfernen Sie das Gitter E (Abb.6).

• Nehmen Sie die Abdeckung M und führen Sie das Stromkabel durch den in Abbildung 8A gezeigten Schlitz.

• Nehmen Sie den Kabeldurchgang H und setzen Sie ihn zwischen das Versorgungskabel und dem Schlitz.
• Die Abdeckung M befestigen und darauf aufchten, dass sie richtig in die Befestigungsstifte G eingehakt wird (Abb. 8B).
• Die Aktivkohlefi Iter müssen an der Absauggruppe angebracht werden, die sich im Inneren der Dunstabzugshaube bef indet (Abb. 3b).

- Extras

Dieses Dunstabzugshauben-Modell kann auf Wunsch mit einem Dekorkamin ausgestattet werden. Fragen Sie den Handler Ihres Vertrauens danach.

Vor der Installation der Dekorkamine muss die Abdeckung M abgenommen werden.

- Installation von modellen mit dekorkamin - Abluftversion

Legen Sie den Stromanschluss im Inneren des Dekorkamins. Regulieren Sie die Breite des Haltebügels des oberen Anschlusses (Abb. 9). Befestigen Sieihn dann mit Hilfe der Schrauben A so an der Decke, dass er auf einer Achse mit der Dunstabzugshaube liegt; beachten Sie hierbei den angegebenen Abstand von der Decke (Abb. 9). Verbinden Sie über ein Flex-Rohr L den Flansch F mit der Luftabzugsoffnung (Abb. 10).

Stecken Sie den oberen Kamin in den unteren und setzen Sie das Gehäuse auf (Abb. 11).

Schieben Sie den oberen Kamin bis zum Haltebügel und befestigen Sieihn mit den Schrauben B (Abb. 9).

Zur Verwendung der Abzugshaube von der Aspirationsversion in die Filtrationsversion, beim Handler die Aktivkohlenfi Iter besorgen und die Montageanleitung befolgen.

Umluft - version

Die Abzugshaube und die zwei Anschlußstücke laut den Anweisungen des Abschnitts über die Montage der Abzugshaube in Aspirationsversion befolgen. Zur Montage des Filtrationsanschlußstücks auf die dem Kit beiliegen den Anweisungen Bezugnehmen. Werde das Kit nicht mitgeliefert, beim Handler als Zubehör bestellen. Die Aktivkohlenfiter sind am Aspirationsaggregat im Inneren der Abzugshaube anzubRINGen (Abb.3B).

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu halten, um den vollständigen Abzug der Kochdünste zu gewährleisten.
  Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmaßigkeit der Wartung ab, insbesondere die des Fettfi Iters und die des Aktivkohlefi Iters.
• Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung entsprechenden ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden.
• Um der Brandgebung vorzubeugen, müssen maximal alle 2. Monate die Fettfi Iter gewaschen werden. Das goes auch mit der Spulmaschine.
• Nach einigen Waschgängen können Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlzen Ersatz derselben.
  Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.
• Die Aktivkohlefilter dieren dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die

Sattigung der Aktivkohle hangt von der mehr oder minder langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger haul gen Reinigung des Fettfi Iters ab.

• Reinigen Sie die Haubeinnen und außen regelmäßig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel.
• Die Beleuchtung der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden. Durch einen verlangerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

Bedienung: (Abb.12)

Taste A = schaltet die Beleuchtung ein/aus.

Taste B = schaltet die Haube ein/aus. Das Gerät schaltet sich in der ersten Saugstarke ein. Wenn die Haube eingeschaltet ist, die Taste eine halbe Sekunde lang drücken, um sie abzuschalten. Ist die Haube in der ersten Saugstarke eingeschaltet, ist es zum Abschalten nicht erforderlich, die Taste zu drücken. Verringert die Geschwindigkeit des Motors.

Display C = zeit die gewählte Motorgeschwindigkeit und die Aktivierung der Timer-Funktion an.

Taste D = schaltet die Haube ein. Erhöht die Geschwindigkeit des Motors. Wenn man, während die Haube in Betrieb ist, auf die 3^ Geschwindigkeit druckt, stellt sich für 10 Minuten automatisch die "Intensiv-Stufe" ein, dann Goes die Haube wieder auf die Geschwindigkeit zurück, welche vorher in Betrieb war. Während der Funktion "Intensiv-Stufe" leucht das Display auf.

Taste E = Der Timer steuert die Zeit der Funktionen. Ab der Aktivierung der Taste bleiben diese für 15 Minuten eingeschaltet und werden dann ausgeschelt. Der Timer kann durch erneuten Druck auf die Taste E deaktiviert werden. Bei aktivierter Timer-Funktion muss auf dem Display der Dezimalpunkt auf Blinklicht geschaltet sein. Befindet sich die Dunstabzugshaube auf Intensivstufe, kann der Timer nicht aktiviert werden.

Wird bei ausgeschalteten Gerät die Taste E für 2 Sekunden gedrückt, wird die Funktion "Clean Air" aktiviert. Diese bewirkt das Einschalten des Motors für 10 Minuten jeder Stunde auf der ersten Leistungsstufe. Wahrend dieser Funktionseweise muss auf dem Display eine Rotationsbewegung der peripheren Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet der Motor ab und auf dem Display muss die Fix-Anzeige des Buchstaben "C" ersichtlich sein, undzarw so lange, bis nach weiteren 50 Minuten der Motor erneut fur 10 Minuten startet, und so weiter.

Sattigung der Fett- und Aktivkohlef Iter

-BlinktdasDisplayCbeiÄnderungderBetriebsgeschwindigkeit mit dem Buchstaben F (Bsp. 1 und F), müssen die Fettfi Iter gereinigt werden.

-Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben A (Bsp. 1 und A), müssen die Kohlefi Iter ausgetaucht werden.

Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt hält bis die Blinkanzeige F oder A auf dem Display C erlischt.

FÜR SCHÄDEN, DIE AUF DIE NICTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUHFHREN SIND,
