3Z9WH - Dunstabzugshaube CDA - Kostenlose Bedienungsanleitung

Produkttyp	Abluft-/Umlufthaube
Marke	CDA
Modell	3Z9WH
Verwendung	Abluftbetrieb (Außenabluft) oder Umluftbetrieb (Rezirkulation) mit optionalem externem Motor
Stromversorgung	220-240 V ~ 50 Hz
Empfohlene Sicherung	3 A
Schutzklasse	II (doppelte Isolierung, ohne Erdung)
Anzahl der Motorstufen	3 Stufen + Intensivstufe (10 Min.)
Beleuchtung	Ja, eigener Schalter (Taste A)
Timer	15 Minuten mit automatischer Abschaltung
Clean-Air-Funktion	Automatischer Betrieb 10 min/h bei Stufe 1
Filtertyp	Waschbarer Metallfettfilter + Aktivkohlefilter (optional)
Wartung Fettfilter	Alle 2 Monate reinigen (Spülmaschinengeeignet)
Wartung Aktivkohlefilter	Alle 4 Monate ersetzen (nicht waschbar)
Minimaler Sicherheitsabstand	65 cm zwischen Kochfeld und Haube
Material	Edelstahl (nicht spezifiziert, Schätzung)
Breite	60 cm oder 90 cm (nicht spezifiziert, Schätzung)
Gewicht	Ca. 15 kg (nicht spezifiziert, Schätzung)
Geräuschpegel	Bis zu 65 dB (nicht spezifiziert, Schätzung)
Mitgeliefertes Zubehör	Luftaustrittstutzen, Bohrschablone, Schrauben und Dübel
Optionen	Dekorative Verkleidungen, Umluft-Kit mit Aktivkohlefiltern
Garantie	2 Jahre (Standard, zu überprüfen)

Häufig gestellte Fragen - 3Z9WH CDA

Wie installiere ich die Haube im Abluftmodus?

Für den Außenabluftbetrieb verbinden Sie den Luftaustrittstutzen mit einem flexiblen Schlauch (nicht im Lieferumfang), der an eine Außenöffnung angeschlossen wird. Achten Sie darauf, dass der Schlauchdurchmesser dem Auslassdurchmesser entspricht, um die Leistung zu optimieren.

Wie wechsle ich die Aktivkohlefilter?

Ziehen Sie den Hebel nach außen wie abgebildet (Abb. 3B), um die gebrauchten Filter zu entfernen. Setzen Sie die neuen Filter ein und clipsen Sie sie ein. Die Aktivkohlefilter sind weder waschbar noch regenerierbar und müssen alle 4 Monate ausgetauscht werden.

Was ist der minimale Sicherheitsabstand über dem Kochfeld?

Der Mindestabstand zwischen der Auflagefläche der Kochgefäße und dem untersten Teil der Haube beträgt 65 cm. Bei Gaskochfeldern beachten Sie die Empfehlungen des Herstellers.

Wie reinige ich die Fettfilter?

Die Fettfilter sollten mindestens alle 2 Monate gereinigt werden. Sie sind spülmaschinengeeignet oder können von Hand mit einem milden Reinigungsmittel gesäubert werden. Eine Farbveränderung nach mehreren Reinigungen ist normal.

Was tun, wenn die Anzeige im Wechsel zwischen Stufe und Buchstabe F blinkt?

Die blinkende Anzeige F zeigt an, dass die Fettfilter gesättigt sind. Reinigen Sie sie und setzen Sie den elektronischen Speicher zurück, indem Sie die Taste A 5 Sekunden lang gedrückt halten, bis das Blinken aufhört.

Wie aktiviere ich die Clean-Air-Funktion?

Bei ausgeschaltetem Gerät drücken Sie 2 Sekunden lang die Taste E. Der Motor läuft dann 10 Minuten pro Stunde auf Stufe 1. Das Display zeigt eine rotierende Bewegung und dann ein konstantes C. Zum Verlassen drücken Sie eine beliebige Taste außer der Beleuchtung.

Wozu dient der Timer der Haube?

Die Taste E aktiviert einen Timer von 15 Minuten. Nach Ablauf dieser Zeit schalten sich Haube und Beleuchtung automatisch aus. Der Dezimalpunkt blinkt während des Countdowns auf dem Display. Funktioniert nicht im Intensivmodus.

Wie setze ich die Anzeige für die Filter-Sättigung zurück?

Nachdem Sie die Filter gereinigt oder ausgetauscht haben, drücken Sie die Taste A (Beleuchtung) 5 Sekunden lang. Die blinkende Anzeige F oder A hört auf zu blinken und bestätigt den Reset.

Kann ich die Haube ohne Aktivkohlefilter im Umluftbetrieb verwenden?

Nein, im Umluftbetrieb (Luftrückführung in den Raum) sind Aktivkohlefilter unerlässlich, um Gerüche zu absorbieren. Im Abluftmodus sind sie nicht erforderlich.

Was bedeutet das Blinken der Anzeige mit dem Buchstaben A?

Das blinkende A zeigt an, dass die Aktivkohlefilter ausgetauscht werden müssen. Tauschen Sie sie aus und setzen Sie den Speicher zurück, indem Sie die Taste A 5 Sekunden lang gedrückt halten.

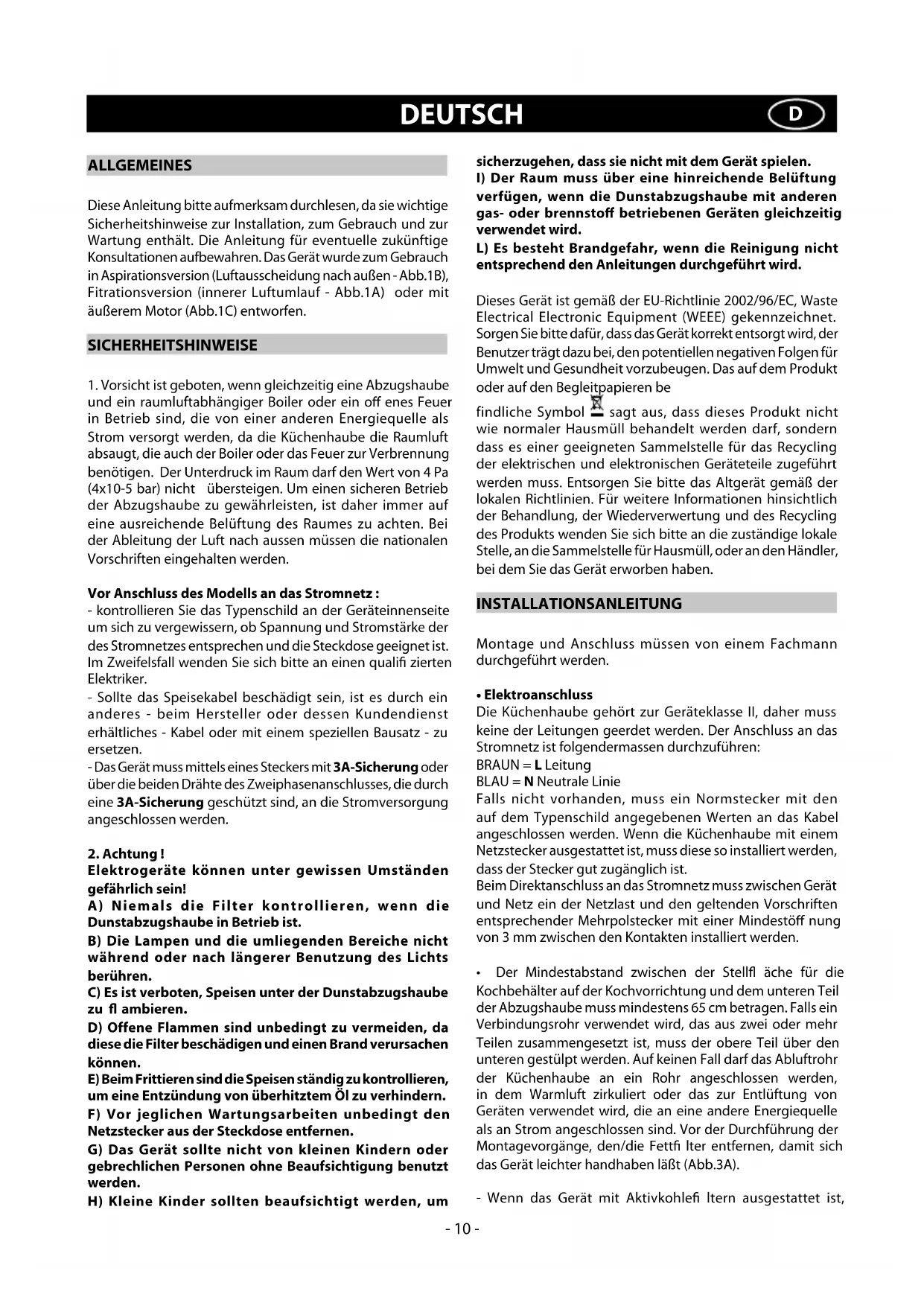

BEDIENUNGSANLEITUNG 3Z9WH CDA

Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äußerem Motor (Abb.1C) entworfen.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz :

• kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sich bitte an einen qualifi zierten Elektriker.
• Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen.
• Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder über die beiden Drähte des Zweiphasenanschlusses, die durch eine 3A-Sicherung geschützt sind, an die Stromversorgung angeschlossen werden.

2. Achtung!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist.
B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren.
C) Es ist verboten, Speisen unter der Dunstabzugshaube zu fl ambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können.
E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern.
F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfernen.
G) Das Gerät sollte nicht von kleinen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden.
H) Kleine Kinder sollten beaufsichtigt werden, um

sicherzugehen, dass sie nicht mit dem Gerät spielen.

I) Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoff betriebenen Geräten gleichzeitig verwendet wird.
L) Es besteht Brandgefahr, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der Benutzer trägt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen. Das auf dem Produkt oder auf den Begleitpapieren be

findliche Symbol sagt aus, dass dieses Produkt nicht wie normaler Hausmüll behandelt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteteile zugeführt werden muss. Entsorgen Sie bitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sich bitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll, oder an den Händler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

- Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

$$ \text { BRAUN } = \mathbf {L} \text { Leitung } $$

$$ \text { BLAU } = \mathbf {N} \text { Neutrale Linie } $$

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Küchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist.

Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.

• Der Mindestabstand zwischen der Stellfl äche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfi Iter entfernen, damit sich das Gerät leichter handhaben läßt (Abb.3A).
• Wenn das Gerät mit Aktivkohlefi Itern ausgestattet ist,

entfernen Sie diese, indem Sie den Hebel wie in Abb. 3B gezeigt nach außen ziehen.

- Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöff nung vor.

- Es empfi ehlt sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsöff nung.

Die Verwendung eines Reduzierstücks könnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

Bevor Sie mit der Installation des Gerätes beginnen, ist folgender Arbeitsschritt durchzuführen:

- Montieren Sie den Flansch (durch Drehen, bis er hörbar einrastet) auf das Abluftrohr, und befestigen Sie ihn mit einer Schraube. (Abb.2).

• Befestigung an der wand

Zeichnen Sie den unteren Teil der Dunstabzugshaube an der Wand an (Abb. 4A) (beachten Sie hierbei bitte den Mindestabstand vom Kochfeld).

- Positionieren Sie die Befestigungsschablone an der Wand; achten Sie dabei darauf, dass die Linie mit der zuvor gezeichneten übereinstimmt (siehe vorheriger Abschnitt).

- Markieren und bohren Sie die Befestigungslöcher. (Abb. 4B).

- Befestigen Sie die 4 Schrauben C ohne sie vollständig anzuziehen und die Spreizdübel (Abb. 4B).

- Positionieren Sie das Gerät an der Wand und befestigen Sie es definitiv durch anziehen der 4 Schrauben C und der mittleren Schraube D (Abb. 5).

- Verwenden Sie zur Geräteinstallation Schrauben und Dübel, die für die jeweilige Wandart geeignet sind (zum Beispiel: Betonwände, Wände aus Gipspappe usw.).

- Sollten die Schrauben und Dübel als Geräteausstattung mitgeliefert werden, stellen Sie bitte sicher, dass diese für die Art der Wand, an die das Gerät montiert werden soll, geeignet sind.

- Installation von modellen ohne dekorkamin - Abluftversion

- Entfernen Sie das Gitter E (Abb.6).

- Nehmen Sie die Abdeckung M und führen Sie das Stromkabel durch den in Abbildung 8A gezeigten Schlitz.

- Nehmen Sie den Kabeldurchgang H und setzen Sie ihn zwischen das Versorgungskabel und dem Schlitz.

Schließen Sie die Dunstabzugshaube an das Flex-Rohr L (nicht mitgeliefert) an, welches seinerseits mit der vorbereiteten Luftabzugsöffnung verbunden wird (Abb. 8B).

- Die Abdeckung M befestigen und darauf achten, dass sie richtig in die Befestigungsstifte G eingehakt wird (Abb. 8B).

Umluft - version

- Entfernen Sie das Gitter E (Abb.6).

- Nehmen Sie die Abdeckung M und führen Sie das Stromkabel durch den in Abbildung 8A gezeigten Schlitz.

- Nehmen Sie den Kabeldurchgang H und setzen Sie ihn zwischen das Versorgungskabel und dem Schlitz.

- Die Abdeckung M befestigen und darauf achten, dass sie richtig in die Befestigungsstifte G eingehakt wird (Abb. 8B).

- Die Aktivkohlefi Iter müssen an der Absauggruppe angebracht werden, die sich im Inneren der Dunstabzugshaube befindet (Abb. 3b).

- Extras

Dieses Dunstabzugshauben-Modell kann auf Wunsch mit einem Dekorkamin ausgestattet werden. Fragen Sie den Händler Ihres Vertrauens danach.

Vor der Installation der Dekorkamine muss die Abdeckung M abgenommen werden.

- Installation von modellen mit dekorkamin - Abluftversion

Legen Sie den Stromanschluss im Inneren des Dekorkamins. Regulieren Sie die Breite des Haltebügels des oberen Anschlusses (Abb. 9). Befestigen Sie ihn dann mit Hilfe der Schrauben A so an der Decke, dass er auf einer Achse mit der Dunstabzugshaube liegt; beachten Sie hierbei den angegebenen Abstand von der Decke (Abb. 9). Verbinden Sie über ein Flex-Rohr L den Flansch F mit der Luftabzugsöffnung (Abb. 10).

Stecken Sie den oberen Kamin in den unteren und setzen Sie das Gehäuse auf (Abb. 11).

Schieben Sie den oberen Kamin bis zum Haltebügel und befestigen Sie ihn mit den Schrauben B (Abb. 9).

Zur Verwandlung der Abzugshaube von der Aspirationsversion in die Filtrationsversion, beim Händler die Aktivkohlenfi Iter besorgen und die Montageanleitung befolgen.

- Umluft - version

Die Abzugshaube und die zwei Anschlußstücke laut den Anweisungen des Abschnitts über die Montage der Abzugshaube in Aspirationsversion befolgen. Zur Montage des Filtrationsanschlußstücks auf die dem Kit beiliegen den Anweisungen Bezug nehmen. Wurde das Kit nicht mitgeliefert, beim Händler als Zubehör bestellen. Die Aktivkohlenfi Iter sind am Aspirationsaggregat im Inneren der Abzugshaube anzubringen (Abb.3B).

BENUTZUNG UND WARTUNG

- Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfi Iters und die des Aktivkohlefi Iters.

- Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung besonders ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden.

- Um der Brandgefahr vorzubeugen, müssen maximal alle 2 Monate die Fettfi Iter gewaschen werden. Das geht auch mit der Spülmaschine.

- Nach einigen Waschgängen können Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen Ersatz derselben.

Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.

- Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die

Sättigung der Aktivkohle hängt von der mehr oder minder langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger häufigen Reinigung des Fettfi Iters ab.

• Reinigen Sie die Haube innen und außen regelmäßig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel.
  • Die Beleuchtung der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden. Durch einen verlängerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

Bedienung: (Abb.12)

Taste A = schaltet die Beleuchtung ein/aus.

Taste B = schaltet die Haube ein/aus. Das Gerät schaltet sich in der ersten Saugstärke ein. Wenn die Haube eingeschaltet ist, die Taste eine halbe Sekunde lang drücken, um sie abzuschalten. Ist die Haube in der ersten Saugstärke eingeschaltet, ist es zum Abschalten nicht erforderlich, die Taste zu drücken. Verringert die Geschwindigkeit des Motors.

Display C = zeigt die gewählte Motorgeschwindigkeit und die Aktivierung der Timer-Funktion an.

Taste D = schaltet die Haube ein. Erhöht die Geschwindigkeit des Motors. Wenn man, während die Haube in Betrieb ist, auf die 3° Geschwindigkeit drückt, stellt sich für 10 Minuten automatisch die "Intensiv-Stufe" ein, dann geht die Haube wieder auf die Geschwindigkeit zurück, welche vorher in Betrieb war. Während der Funktion "Intensiv-Stufe" leuchtet das Display auf.

Taste E = Der Timer steuert die Zeit der Funktionen. Ab der Aktivierung der Taste bleiben diese für 15 Minuten eingeschaltet und werden dann ausgeschaltet. Der Timer kann durch erneuten Druck auf die Taste E deaktiviert werden. Bei aktivierter Timer-Funktion muss auf dem Display der Dezimalpunkt auf Blinklicht geschaltet sein. Befindet sich die Dunstabzugshaube auf Intensivstufe, kann der Timer nicht aktiviert werden.

Wird bei ausgeschaltetem Gerät die Taste E für 2 Sekunden gedrückt, wird die Funktion "Clean Air" aktiviert. Diese bewirkt das Einschalten des Motors für 10 Minuten jede Stunde auf der ersten Leistungsstufe. Während dieser Funktionsweise muss auf dem Display eine Rotationsbewegung der peripheren Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet der Motor ab und auf dem Display muss die Fix-Anzeige des Buchstaben "C" ersichtlich sein, und zwar so lange, bis nach weiteren 50 Minuten der Motor erneut für 10 Minuten startet, und so weiter.

- Sättigung der Fett- und Aktivkohlefi Iter

- Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben F (Bsp. 1 und F), müssen die Fettfi Iter gereinigt werden.

- Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben A (Bsp. 1 und A), müssen die Kohlefi Iter ausgetauscht werden.

Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt hält bis die Blinkanzeige F oder A auf dem Display C erlischt.

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND,

WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
