BEDIENUNGSANLEITUNG EVCK4BL CDA

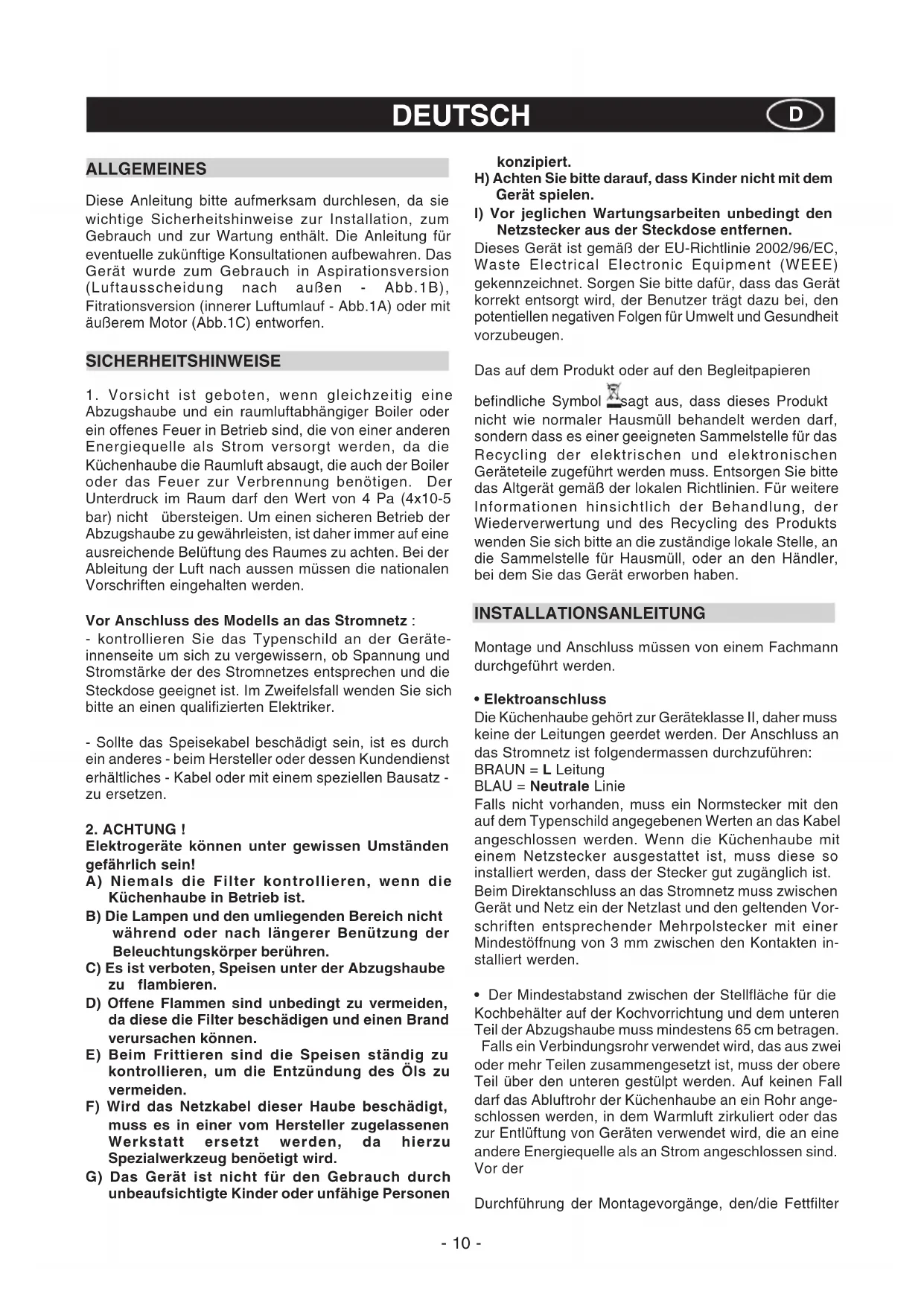

ALLGEMEINES Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äußerem Motor (Abb.1C) entworfen. SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine

Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden. Vor Anschluss des Modells an das Stromnetz : - kontrollieren Sie das Typenschild an der Geräte- innenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten Elektriker. - Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen.

Elektrogeräte können unter gewissen Umständen gefährlich sein! A) Niemals die Filter kontrollieren, wenn die Küchenhaube in Betrieb ist. B) Die Lampen und den umliegenden Bereich nicht während oder nach längerer Benützung der Beleuchtungskörper berühren. C) Es ist verboten, Speisen unter der Abzugshaube zu flambieren. D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können. E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um die Entzündung des Öls zu vermeiden. F) Wird das Netzkabel dieser Haube beschädigt, muss es in einer vom Hersteller zugelassenen Werkstatt ersetzt werden, da hierzu Spezialwerkzeug benöetigt wird. G) Das Gerät ist nicht für den Gebrauch durch unbeaufsichtigte Kinder oder unfähige Personen konzipiert. H) Achten Sie bitte darauf, dass Kinder nicht mit dem Gerät spielen.

I) Vor jeglichen Wartungsarbeiten unbedingt den

Netzstecker aus der Steckdose entfernen. Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der Benutzer trägt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen. Das auf dem Produkt oder auf den Begleitpapieren befindliche Symbol sagt aus, dass dieses Produkt nicht wie normaler Hausmüll behandelt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteteile zugeführt werden muss. Entsorgen Sie bitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sich bitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll, oder an den Händler, bei dem Sie das Gerät erworben haben. INSTALLATIONSANLEITUNG Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

• Elektroanschluss Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = L Leitung BLAU = Neutrale Linie Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Küchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist. Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vor- schriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten in- stalliert werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube an ein Rohr ange- schlossen werden, in dem Warmluft zirkuliert oder das zur Entlüftung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfilter DEUTSCH D- 11 - entfernen, damit sich das Gerät leichter handhaben läßt (Abb.2b). Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.

• Es empfiehlt sich der Einsatz eines Abluftrohres, das einen Durchmesser von 150 mm aufweist. Die Verwendung eines Reduzierstücks könnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen. Anmerkung! - Zur Installation dieses Produkts empfiehlt sich der Einsatz einer zweiten Person.

• Montage der Abzugshaube - Den Komplex aus der Verpackung nehmen und die 2 Schrauben A entfernen, um den oberen Teil vom unteren zu trennen (Abb.3). - Positionieren Sie die Schablone an der Decke. Achten Sie hierbei bitte darauf, dass der Pfeil auf der rechten Seite an den Bedienelementen des Gerätes ausgerichtet ist, wie in der Abbildung 4 dargestellt ist. Die 4 Löcher Ø8 an der Decke ausführen und 3 Schrau- ben anziehen, ohne sie ganz festzuspannen, wobei dar- auf zu achten ist, die Schraube nicht in das auf der Lochschablone mit einem X gekennzeichnete Loch zu bringen (die Spreizschrauben und –dübel müssen für den Wandtyp geeignet sein). - Den oberen Teil des Komplexes B (Abb.5) nehmen und auf den 3 noch nicht ganz festgespannten Schrauben in Übereinstimmung mit den 3 Schlitzen anbringen. Eine kleine Drehung zum Einrasten durchführen (Abb.5) .Die vierte Schraube X anziehen und die übrigen 3 festspannen, um die endgültige Fixierung des oberen Teils des Komplexes B zu ermöglichen. - Den unteren Teil des ausziehbaren Gefüges C nehmen und auf dem oberen B anbringen (Abb.6). Achtung! Um Kratzer am oberen Kamin zu vermeiden, stellen Sie zuerst die gewünschte Höhe gemäß den in der Abb. 6 angegebenen Maßen ein und arretieren Sie sie mittels der 8 mitgelieferten Schrauben G (Abb. 7). - Abluftversion: Schließen Sie das Flexrohr H (nicht mitgeliefert) an der vorgesehenen Luftabzugsöffnung an und befestigen Sie das Rohr am Verbindungsflansch F (Abb. 8). - Umluftversion: Schließen Sie das Flexrohr H (nicht mitgeliefert) am Umleiter M an (Abb. 9). - Befestigen Sie das Flexrohr H am Verbindungsflansch F (Abb. 9). - Die Aktivkohlefilter müssen an der Absauggruppe angebracht werden, die sich im Inneren der Dunstabzugshaube befindet (Abb. 2c).

• Bevor Sie mit der Montage fortfahren, öffnen Sie zur leichteren Handhabung der Dunstabzugshaube das Paneel, indem Sie auf den in Abb. 2a angegebenen Punkt drücken. Entfernen Sie das Aluminiumpaneel, indem Sie am Griff, wie in der Abb. 2b dargestellt, ziehen. Wenn das Gerät mit Aktivkohlefiltern ausgestattet ist, entfernen Sie diese, indem Sie den Hebel nach außen ziehen (siehe Abb. 2c). - Nehmen Sie die Kamine aus der Verpackung (Abb. 10A) und lösen Sie den oberen Kamin Y von dem unteren L. Entfernen Sie den Schutz vom oberen Kamin Y, wie in der Abbildung 10A zu sehen ist. - Nehmen Sie den oberen Kamin Y und befestigen Sie diesen mittels der 2 Schrauben X an der Struktur (Abb. 10B). Verbinden Sie den unteren Teil der Dunstabzugshaube L mit dem oberen Kamin Y bis zur Arretierung und fahren Sie dann mit der endgültigen Befestigung im unteren Teil der Abzugshaube mittels der 4 Schrauben A fort (siehe Abb. 11). - Elektrischer Anschluss Schrauben Sie vor dem elektrischen Anschluss die 4 Schrauben D der beiden Gehäuse heraus und öffnen Sie die Abdeckungen (Abb.12). - Stellen Sie die elektrische Verbindung zwischen dem Haubenkörper und der Motoreneinheit her (siehe Abb. 12 A und B).

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

• Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung besonders ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden. Der auf dem Gitter befindliche Acrylfilter ist jedes Mal dann auszutauschen, wenn die durch das Gitter sichtbaren Aufschriften Farbveränderungen aufweisen und die Tinte ausläuft. Der neue Filter ist so einzulegen, dass die Aufschriften durch das Gitter hindurch vom Äußeren der Dunstabzugshaube her sichtbar sind. Im Falle von Acrylfiltern ohne Schriften, Metallfiltern oder Filtern in Form von Alupaneelen muss die Reinigung spätestens alle 2 Monate erfolgen, um Brandgefahr vorzubeugen. Gehen Sie hierzu wie folgt vor: - Filter vom Gitter abnehmen und in einer milden Spüllauge reinigen, eventuell etwas einweichen lassen. - Abschließend gründlich lauwarm abspülen und trocknen lassen. Die Metallfilter und/oder Alupaneele können auch im Geschirrspüler gereinigt werden. Nach mehrmaligem Reinigen der Filter (bei Alufiltern oder -paneelen) könnten Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen Ersatz derselben. Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.

• Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sättigung der Aktivkohle hängt von der mehr oder minder langen Benutzungsdauer der Dunstabzugshaube, von der- 12 - Art der zubereiteten Speisen und von der mehr oder weniger häufigen Reinigung des Fettfilters ab.

• Alle auf dem Lüftergehäuse und den anderen Teilen der Haube angesammelten Rückstände sind regelmäßig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel zu entfernen.

• Die Beleuchtung der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden. Durch einen verlängerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

• Austausch der Halogenlampen (Abb. 13). Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitzen anheben) ab. Tauschen Sie die Lampe durch eine desselben Typs aus. Achtung: Fassen Sie die Halogenlampe nicht mit bloßen Händen an.

• BEDIENUNG: (Abb.14) DER BELEUCHTUNG - die SimboLbezeichnungen sind folgend wiedergegeben: A = Taste BELEUCHTUNG B = Taste OFF C = Taste ERSTE GESCHWINDIGKEIT D = Taste ZWEITE GESCHWINDIGKEIT E = Taste DRITTE GESCHWINDIGKEIT F = TIMER AUTOMATISCHES ANHALTEN nach 15 Minuten (*)

• Wenn Ihr Gerät mit der Funktion INTENSIVE Geschwindigkeit ausgestattet ist, etwa zwei Sekunden lang die Taste E drücken, dann wird diese aktiviert (dann wird diese) 10 Minuten lang aktiviert, danach kehrt es zu der zuvor eingestellten Geschwindigkeit zurück. Wenn die Funktion aktiv ist, blinkt die LED. Um sie vor Ablauf der 10 Minuten zu unterbrechen, wieder die Taste E drücken.

• Wenn die Taste F zwei Sekunden lang gedrückt wird (bei ausgeschalteter Haube), wird die Funktion “clean air” aktiviert. Diese Funktion bewirkt das Anschalten des Motors für 10 Minuten pro Stunde mit der ersten Ge- schwindigkeit. Sofort nach der Aktivierung der Funkti- on startet der Motor mit der 1. Geschwindigkeit für die Dauer von 10 Minuten, während dieser Zeit müssen die Taste F und die Taste C gleichzeitig blinken. Nach Ab- laufen dieser Zeit geht der Motor aus, und die Led der Taste F leuchtet fest weiter, bis der Motor nach weiteren 50 Minuten mit der ersten Geschwindigkeit neu startet und die Leds F und C wieder anfangen, 10 Minuten lang zu blinken, und so weiter. Durch Drücken jeder beliebigen Taste außer den Lichtern kehrt die Haube sofort zu ihrem normalen Funktionieren zurück (Beispiel: Wenn ich die Taste D drücke, wird die Funktion “clean air” deaktiviert, und der Motor geht sofort in die 2. Geschwindigkeit; wenn die Taste B gedrückt wird, wird die Funktion deaktiviert) (*) Die Funktion "Timer automatisches Anhalten" verzögert das Anhalten der Haube, die 15 Minuten mit der zum Zeitpunkt der Einschaltung dieser Funktion gewählten Betriebsgeschwindigkeit weiterläuft.

• Sättigung der Fett- und Aktivkohlefilter: - Leuchtet die Taste A alle 2 Sek. auf, müssen die Fettfilter gereinigt werden. - Leuchtet die Taste A alle 0,5 Sek. auf, müssen die Kohlefilter ausgetauscht werden. Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt hält bis diese aufhört zu blinken. FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG

DER OBEN GENANNTEN ANWEISUNGEN ZURUCK-
