ARYAL S2 E DUAL - TRIAL - Unidade externa de ar condicionado OLIMPIA SPLENDID - Manual de utilização gratuito

MANUAL DE UTILIZADOR ARYAL S2 E DUAL - TRIAL OLIMPIA SPLENDID

MANUAL DE INSTALAÇÃO INSTRUÇÕES DE USO E MANUTENÇÃO

PT

3.3 - TEMPERATURA DI FUNZIONAMENTO

Dado di svasamento Corpo valvola Stelo valvola Tappo

APRIRE DELICATAMENTE GLI STELI DELLE VALVOLE

3.3 - TEMPERATURA DE FUNCIONAMIENTO

9.2 - PRUEBA DE FUNCIONAMIENTO

2 - MODALIDADE DE INSTALAÇÃO....7

3 - DESCRIÇÃO DO APARELHO....7

3.1 - INSTALAÇÃO NA PAREDE....7
3.2 - ÁREA AMBIENTE MÍNIMA EM CASO DE CARGA DE GÁS REFRIGERANTE....8
3.3 - TEMPERATURA DE OPERAÇÃO 8
3.4 - CONSELHOS PARA POUPAR ENERGIA....9

4 - OPERAÇÕES E MANUTENÇÃO......9

4.1 - SELEÇÃO DO MODO DE OPERAÇÃO 9
4.2 - MANUTENÇÃO 9
4.3 - FUNCIONAMENTO ÓTIMO 10
5 - RESOLUÇÃO DE PROBLEMAS 10
5.1 - PRECAUÇÕES DE SEGURANÇA....10
5.2 - PROBLEMAS E RESOLUÇÕES....10
5.3 - ASPECTOS DE FUNCIONAMENTO A NÃO CONSIDERAR COMO PROBLEMAS....11

6 - ACESSÓRIOS ...... 12

7 - INSTALAÇÃO....13

7.1 - PROCEDIMENTOS DE INSTALAÇÃO .... 13

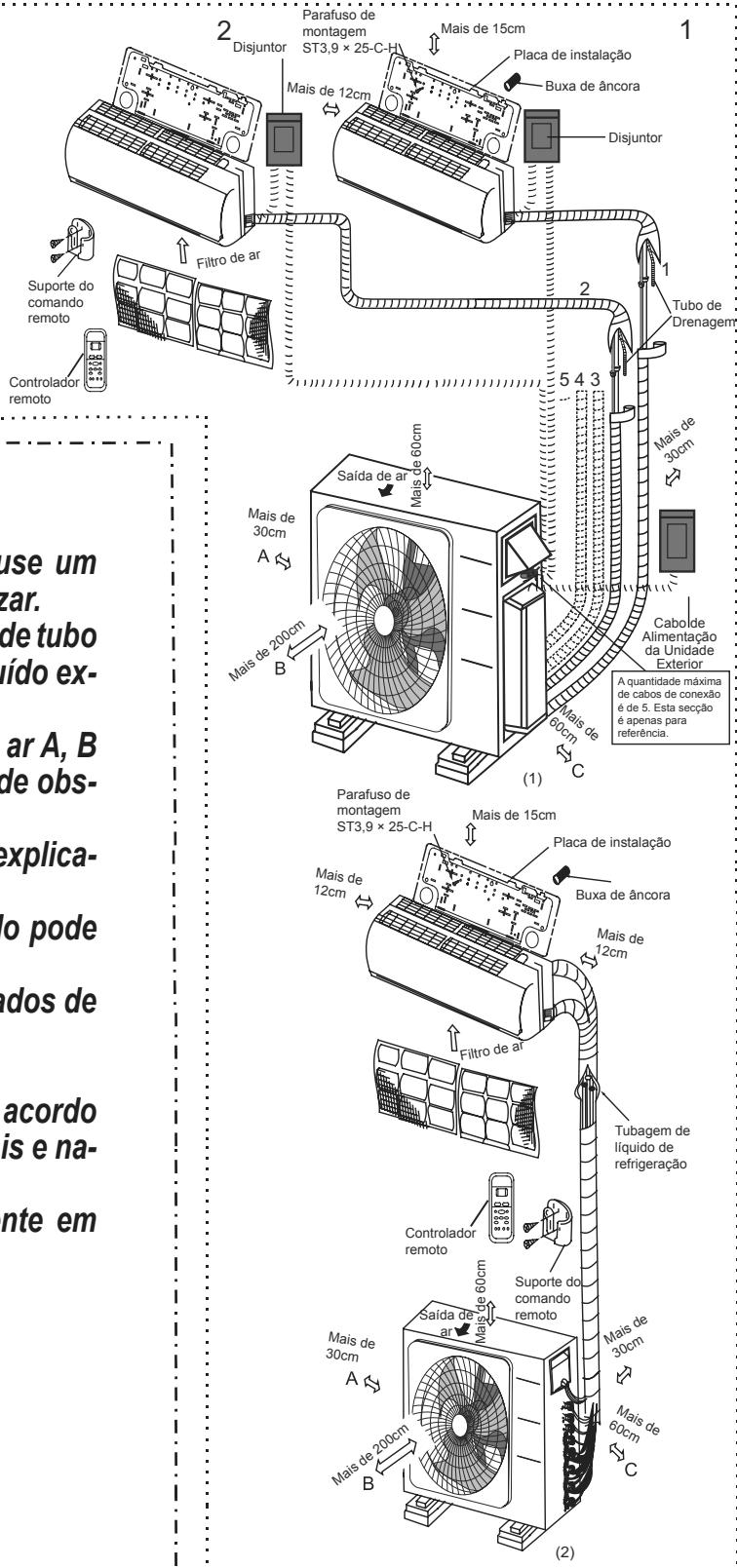

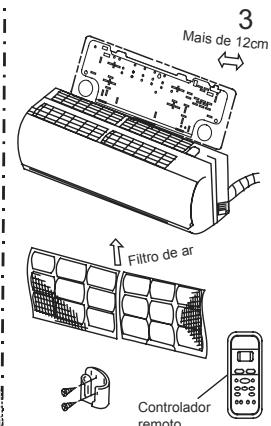

7.2 - DIAGRAMA DE INSTALAÇÃO 14

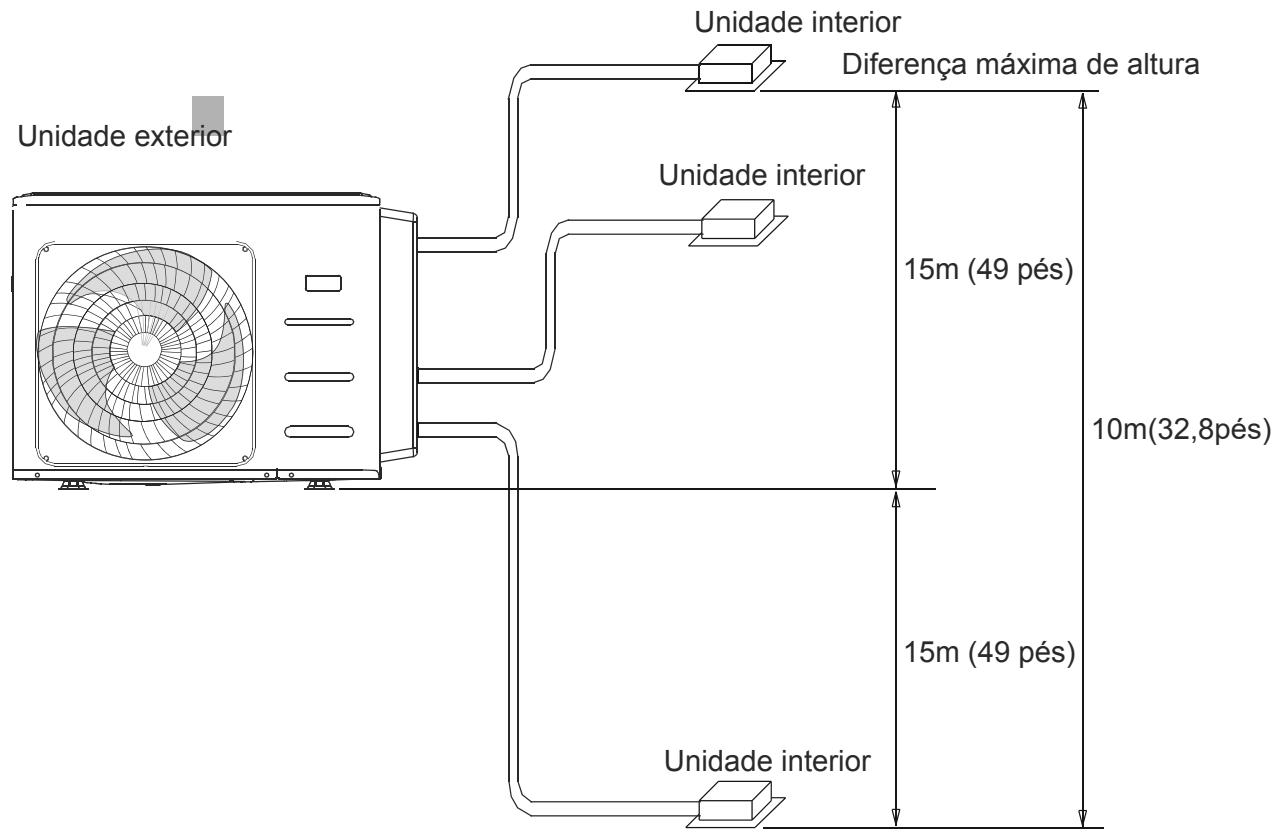

7.2.1 - Especificações .... 15

7.3 - INSTALAÇÃO DE APARELHOS EXTERNOS....16

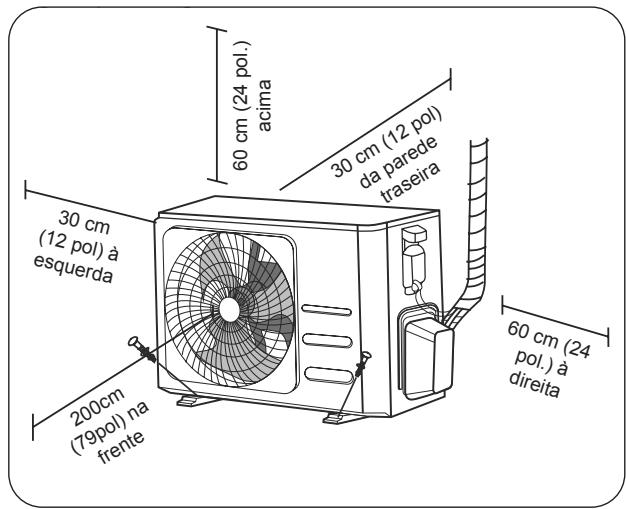

7.3.1 - Passo 1:Escolha do local da instalação ....16

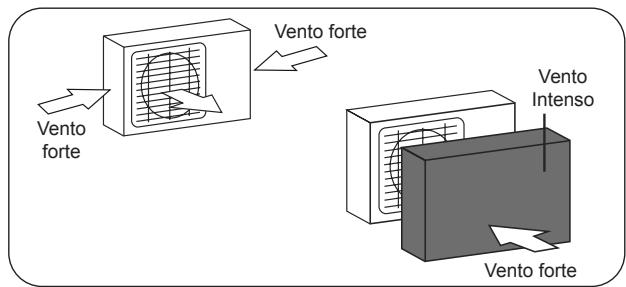

7.3.2 - Considerações especiais para condições atmosféricas adversas 16

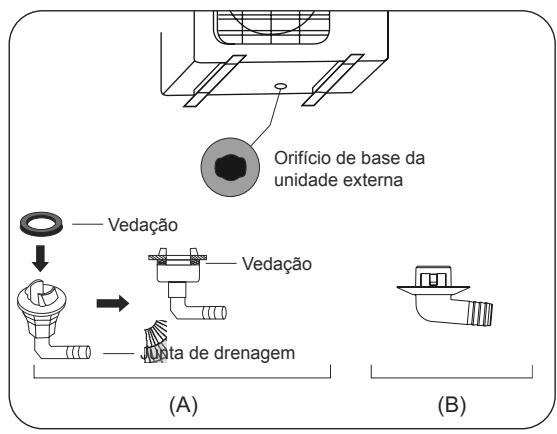

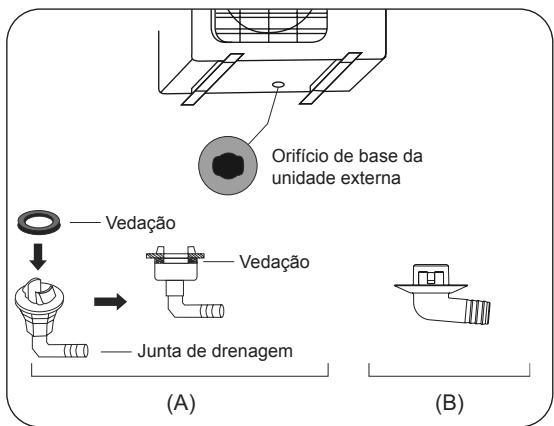

7.3.3 - Passo 2: Instalação da junta de drenagem (Apenas unidade de bomba de calor)....16
7.3.4 - Passo 3:Âncora da unidade exterior .....17

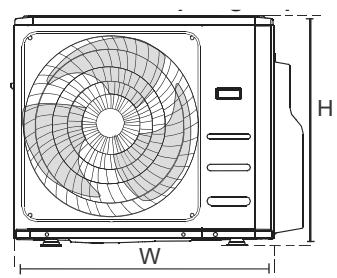

7.4 - DIMENSÕES DE MONTAGEM DA UNIDADE....17

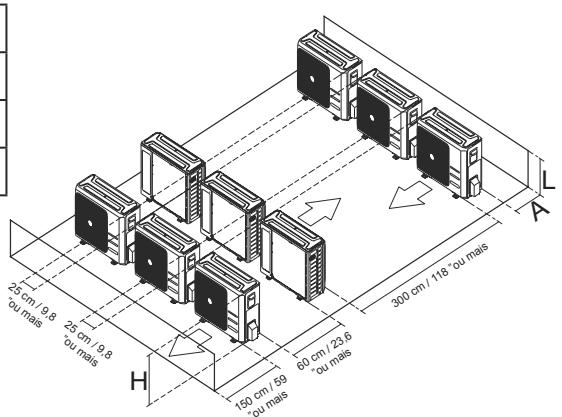

7.5 - NOTAS ACERCA DA PERFURAÇÃO NA PAREDE....17
7.6 - CONEXÃO DE TUBAGEM DE REFRIGERANTE....18

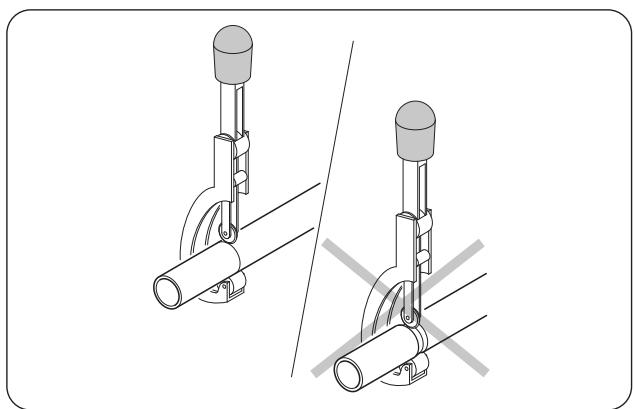

7.6.1 - Passo 1: Corte de tubos....18

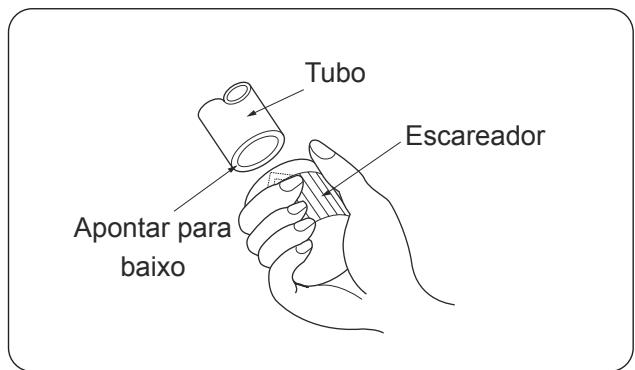

7.6.2 - Passo 2: Remova as saliências ..... 19

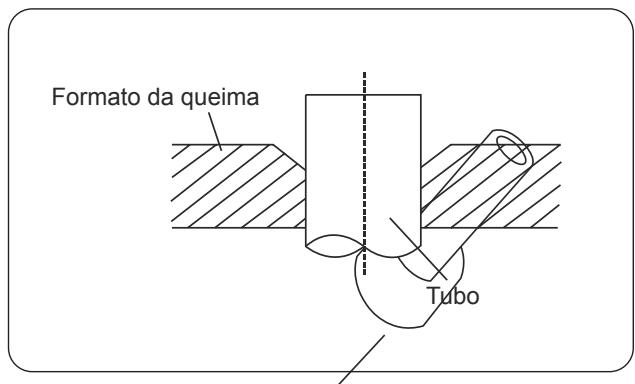

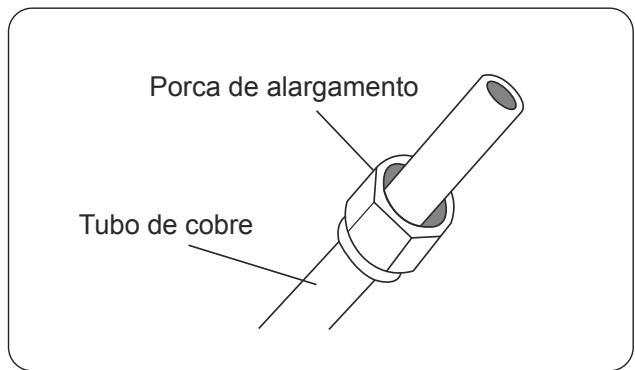

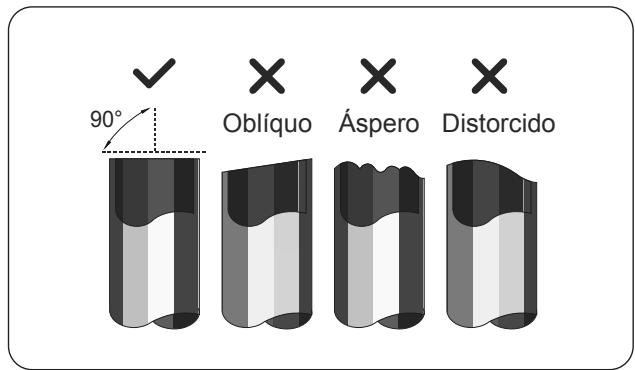

7.6.3 - Passo 3: Extremidades abocardadas do tubo....19

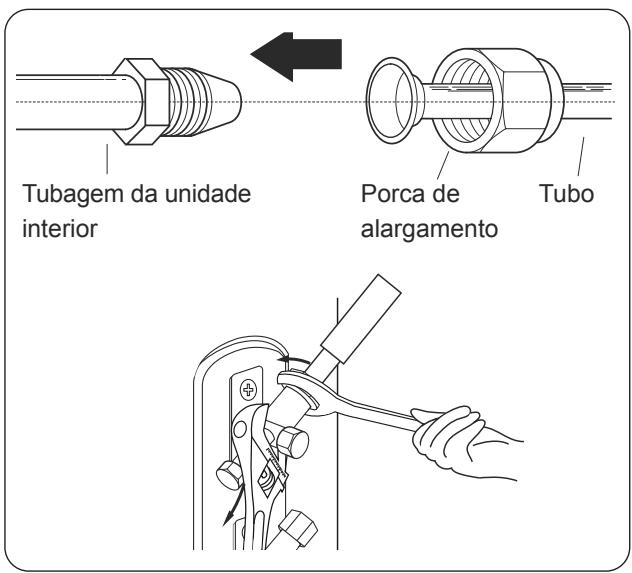

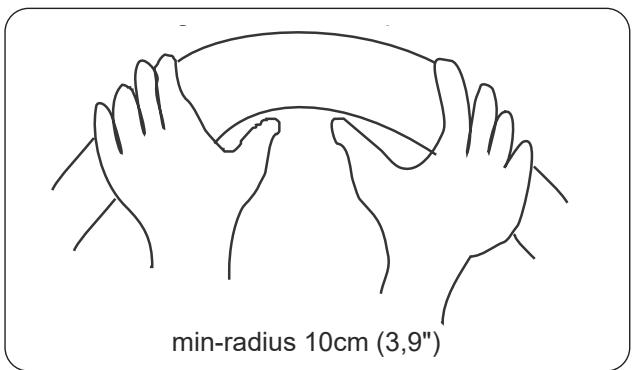

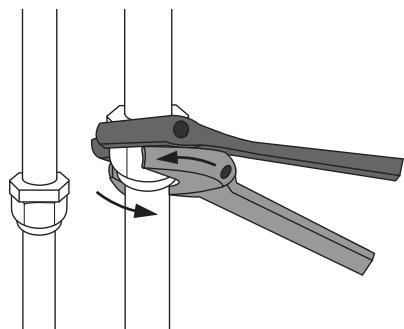

7.6.4 - Passo 4: Tubos de conexão ....20

8 - CABOS ELÉTRICOS....21

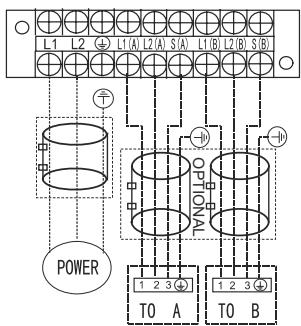

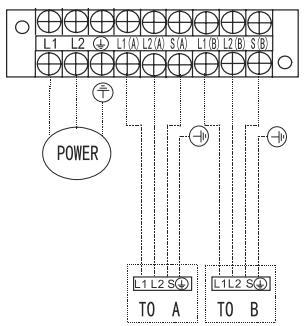

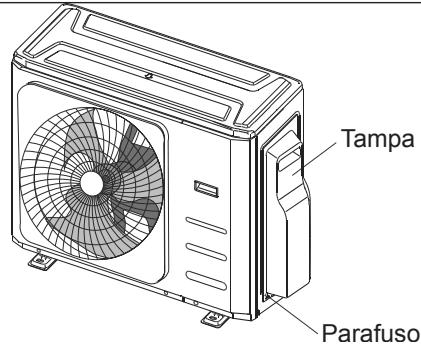

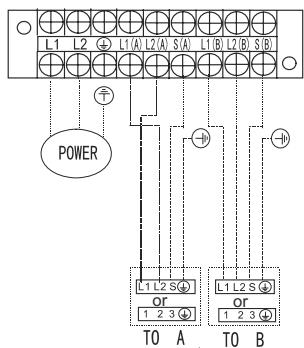

8.1 - CABLAGEM DA UNIDADE EXTERNA....22

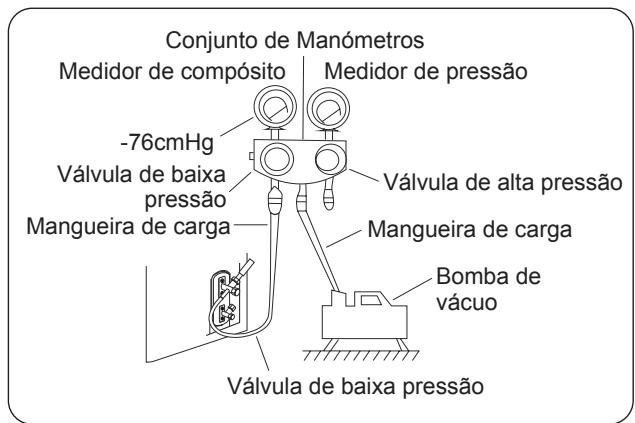

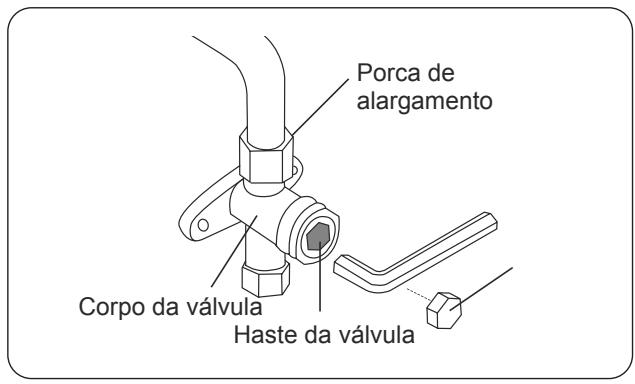

9 - EVACUAÇÃO DE AR 23

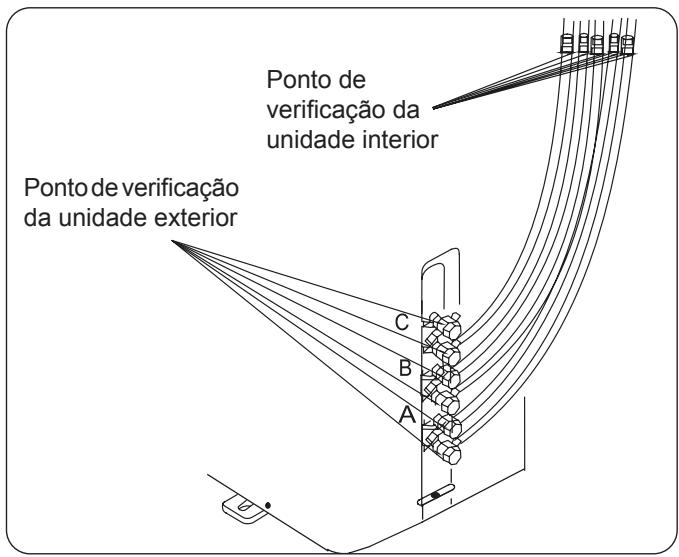

9.1 - ESQUEMA DE INSTALAÇÃO 25
9.2 - EXECUÇÃO DE TESTE 25

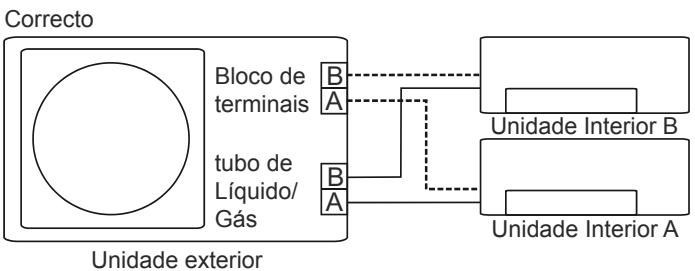

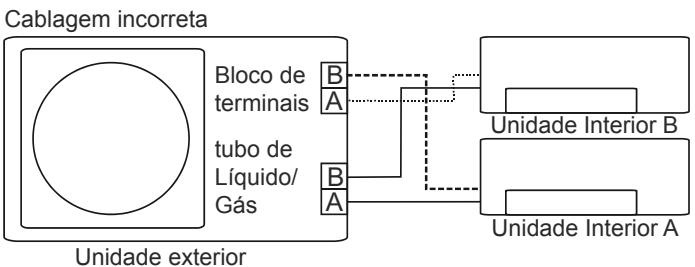

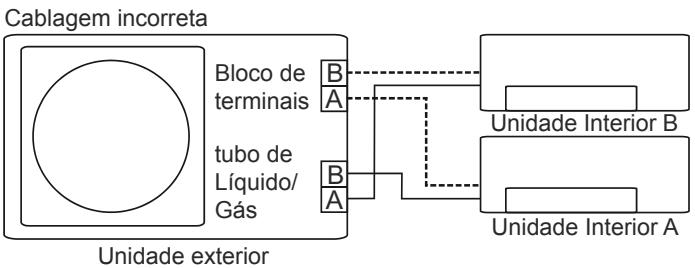

10 - FUNÇÃO DE CORREÇÃO AUTOMÁTICA DE CABLAGEM/TUBAGEM....26

ELIMINAÇÃO

Este símbolo que se encontra no produto ou na respectiva embalagem, indica que o produto não pode ser tratado como resíduo doméstico normal, devendo ser entregue num centro de recolha e de reciclagem para aparelhos eléctricos e electrónicos. Graças ao seu contributo para a eliminação correcta deste produto, protege o ambiente e a saúde pública. A eliminação incorrecta de resíduos prejudica o ambiente e a saúde.

Para obter mais informações sobre a reciclagem deste produto, dirija-se à Câmara Municipal, aos serviços de recolha de resíduos ou à loja onde adquiriu o produto.

Este regulamento só é válido para os Estados-membros da UE.

0 - SIMBOLOGIA

Os pictogramas ilustrados no presente capítulo fornecem rapidamente e de modo unívoco as informações necessárias para a correcta utilização da máquina em condições de segurança.

Índice

Os parágrafos precedidos por este símbolo contêm informações e prescrições muito importantes, em particular no que diz respeito à segurança. A sua inobservância poderá comportar:

• perigo para a incolumidade dos operadores
• perda da garantia contratual
• declinação da responsabilidade da firma construtora.

PERIGO

Sinaliza que o aparelho utiliza refrigerante inflamável. Se houver fuga de refrigerante e for exposto a uma fonte de ignição externa, existe o risco de incêndio.

TENSÃO ELÉTRICA PERIGOSA

Avisa o pessoal interessado que a operação descrita apresenta, se não for efectuada respeitando as normativas de segurança, o risco de sofrer um choque eléctrico.

PERIGO GENÉRICO

Sinaliza à equipa que a operação descrita apresenta, se não for efetuada cumprindo as normas de segurança, o risco de sofrer danos físicos.

1 - ADVERTÊNCIAS GERAIS

QUANDO SE USAM APARELHOS ELÉTRICOS, É SEMPRE NECESSÁRIO SEGUIR MEDIDAS DE SEGURANÇA DE BASE, DE FORMA A REDUZIR RISCOS DE INCÊNDIO, CHOQUE ELÉTRICO E ACIDENTES A PESSOAS, INCLUINDO O SEGUINTE:

1. Documento reservado nos termos da Lei que proíbe a reprodução ou a transmissão a terceiros sem explícita autorização da firma OLIMPIA SPLENDID. As máquinas poderão sofrer actualizações e apresentar pormenores diferentes daqueles ilustrados, mas que não prejudicam o conteúdo dos textos presentes neste manual.
2. Ler atentamente o presente manual antes de efectuar qualquer operação (instalação, manutenção, uso) e respeitar escrupulosamente quanto descrito nos vários capítulos.
3. Dar a conhecer estas instruções à equipa de transporte e de instalação da máquina.
4. A FIRMA CONSTRUTORA NÃO SE ASSUME A RESPONSABILIDADE POR DANOS A PESSOAS OU A COISAS PROVOCADOS PELA INOBSERVÂNCIA DAS NORMAS CONTIDAS NO PRESENTE LIVRETE.
5. A firma construtora reserva-se o direito de efectuar alterações aos próprios modelos em qualquer momento, mantendo inalteradas as características essenciais descritas no presente manual.
6. A instalação e a manutenção de aparelhos para a climatização, como o presente, poderá resultar perigosa porque no interior destes aparelhos existe um gás refrigerante sob pressão e componentes elétricos sob tensão. Portanto a instalação, o primeiro funcionamento e as seguintes fases de manutenção devem ser executadas exclusivamente por pessoal autorizado e qualificado.
7. Instalações realizadas não de acordo com as indicações incluídas neste manual e utilização do aparelho fora dos limites de temperatura indicados provocam a anulação da garantia.
8. A manutenção ordinária dos filtros e a limpeza geral externa podem ser executadas mesmo pelo utilizador, porque não comportam operações difíceis ou perigosas.
9. Durante a montagem, e em cada operação de manutenção, é necessário respeitar as precauções citadas no presente manual, e nas etiquetas que se encontram no interior dos aparelhos, assim como adoptar todas as precauções sugeridas pelo bom-senso comum e pelas Normativas de Segurança em vigor no local de instalação.

1. Realizar as operações de instalação e manutenção usando equipamentos compatíveis com gás inflamável.

1. É necessário usar luvas e óculos de proteção para efectuar qualquer tipo de intervenção no lado refrigerante dos aparelhos.

PT - 2

1. Os climatizadores NÃO DEVEM ser instalados em ambientes com presença de gases inflamáveis, gases explosivos, em ambientes muito húmidos (lavandarias, estufas, etc.), ou em locais onde existam outras máquinas que geram uma forte fonte de calor.
2. Em caso de substituição de componentes utilizar exclusivamente peças de substituição originais OLIMPIA SPLENDID.
3. IMPORTANTE!

Para prevenir os riscos de fulguração é indispensável desligar o interruptor geral antes de efetuar ligações eléctricas e qualquer operação de manutenção nos aparelhos.
15. Os relâmpagos, os automóveis nas proximidades e os telemóveis podem provocar avarias. Desligar eletricamente a unidade durante alguns segundos, depois reiniciar o aparelho.
16. Nos dias de chuva, é recomendável desligar a alimentação elétrica para evitar danos provocados por relâmpagos.
17. Se a unidade não for utilizada durante um longo período, ou se ninguém estiver na sala climatizada, é recomendável desligar a alimentação elétrica de forma a evitar acidentes.
18. Não usar detergentes líquidos ou corrosivos para limpar a unidade, não pulverizar água ou outros líquidos na unidade, pois poderão danificar os componentes de plástico ou, até mesmo, provocar choque elétrico.
19. Não molhar a unidade interna e o telecomando. Poderão ocorrer curto-circuitos ou incêndios.
20. Em caso de anomalias de funcionamento (por exemplo: ruído invulgar, maus odores, fumo, aumento anormal da temperatura, dispersões elétricas, etc.), desligar imediatamente a alimentação elétrica. Contactar o revendedor local.
21. Não deixar o aparelho de ar condicionado a funcionar por períodos prolongados se a humidade for elevada e estiverem portas ou janelas abertas. A humidade poderá condensar-se e molhar ou estragar a mobília.
22. Não ligar nem desligar a ficha de alimentação durante o funcionamento. Risco de incêndio ou choque elétrico.
23. Não tocar (se estiver a funcionar) o aparelho com as mãos molhadas. Risco de incêndio ou choque elétrico.
24. Não colocar o aquecedor ou outras aparelhagens junto ao cabo de alimentação. Risco de incêndio ou choque elétrico.
25. Prestar atenção para que a água não entre nas partes elétricas. Poderá provocar incêndios, avarias no aparelho ou choque elétrico.
26. Não abrir a grelha de entrada de ar durante o funcionamento do aparelho. Existe o risco de se magoar, apanhar um choque ou danificar o produto.
27. Não bloquear a entrada ou saída do fluxo de ar; o produto poderá danificar-se.
28. Não introduzir os dedos nem outros objectos na entrada ou na saída do ar enquanto o aparelho está a funcionar. A presença de peças afiadas e peças em movimento poderão provocar ferimentos.
29. Não beber a água que sai do aparelho. Não é higiénico e poderia provocar problemas graves de saúde.
30. Na presença de perdas de gás por outros aparelhos, arejar bem o ambiente antes de acionar o condicionador.
31. Não desmontar nem efectuar modificações no aparelho.
32. Arejar bem o ambiente se esse for utilizado juntamente com um aquecedor, etc.
33. Não utilizar o aparelho para usos diferentes daquele para o qual foi concebido.
34. As pessoas que trabalham ou intervêm num circuito de refrigeração devem possuir certificação

adequada, emitida por uma entidade acreditada, que ateste a competência para manusear em segurança os refrigerantes em conformidade com uma especificação de avaliação reconhecida pelas associações do setor.

1. Não introduzir o gás R32 na atmosfera; o R32 é um gás fluorado com efeito de estufa com um Potencial de Aquecimento Global (GWP) = 675.
2. Os aparelhos descritos no presente manual estão em conformidade com as Diretivas Europeias aplicáveis e eventuais atualizações posteriores.

1. O aparelho contém gás inflamável A2L. Consulte este manual para o modo de instalação correto.

1.1 - NOTA SOBRE OS GASES FLUORADOS

- Este aparelho de climatização contém gases fluorados.

Para informações específicas sobre o tipo e sobre a quantidade de gás, consultar a placa de dados aplicada na unidade.

• As operações de instalação, assistência, manutenção e reparação do aparelho devem ser realizadas por um técnico certificado.
• As operações de desinstalação e reciclagem do produto devem ser realizadas por pessoal técnico certificado.
• Se no sistema estiver instalado um dispositivo de deteção de fugas, é necessário controlar a ausência de fugas pelo menos a cada 12 meses.
• Quando forem realizados os controlos sobre a ausência de fugas da unidade, recomenda-se que mantenha um registo detalhado de todas as inspeções.
• Antes de iniciar o trabalho no aparelho, é necessário verificar a área ao redor do aparelho para garantir que não haja riscos de incêndio ou de combustão. Para reparar o sistema de refrigeração, devem ser tomadas as seguintes precauções antes de iniciar o trabalho no sistema.

1. A zona DEVE ser verificada com um detetor especial de fluido frigorigéneos antes e durante o trabalho, de modo que o técnico esteja ciente de atmosferas potencialmente inflamáveis. Certifique-se de que o aparelho de deteção de derramamentos seja adequado para uso com fluidos frigorigéneos inflamáveis, portanto, que não produza faíscas e que esteja devidamente vedado ou intrinsecamente seguro.
2. Os detetores de derramamento eletrónicos podem precisar ser calibrados. Se necessário, calibre-os numa área livre de fluido frigorigéneo.
3. Certifique-se de que o detetor não é uma fonte potencial de combustão e que é adequado para o fluido frigorigéneo utilizado. O equipamento de detecção deve ser configurado para uma percentagem do LFL do fluido frigorigéneo e deve ser calibrado para o fluido frigorigéneo usado; a percentagem apropriada de gás (máximo de 25%) deve ser confirmada.
   3a. Os fluidos de deteção de vazamentos são adequados para a maioria dos refrigerantes. Os detergentes que contêm cloro DEVEM ser evitados. Perigo de corrosão de tubos de cobre.
4. Se houver suspeita de vazamento, devem ser eliminadas todas as chamas livres.
5. Todas as fontes de combustão (incluindo um cigarro aceso) devem ser mantidas longe do local onde todas as operações devem ser realizadas durante o qual o fluido frigorigéneo inflamável possa ser libertado no espaço circundante.
6. Certifique-se de que a área esteja adequadamente ventilada antes de operar dentro do sistema; deve haver um grau contínuo de ventilação.
7. Antes de qualquer operação, verifique sempre se:

- os condensadores estão descarregados.

A operação deve ser realizada com segurança para evitar a possibilidade de criar faíscas;
- não existam componentes elétricos energizados e os cabos não estejam expostos durante o carregamento, recuperação ou purga do sistema;
- há continuidade na ligação à terra.

1. Verifique periodicamente se os cabos não estão sujeitos a desgaste, corrosão, pressão excessiva, vibração, bordas afiadas ou qualquer outra situação ambiental adversa.

2. Ao intervir dentro do circuito de refrigeração para realizar reparações ou por qualquer outro motivo, devem ser seguidos os procedimentos convencionais:

- remova o fluido frigorigéneo;

• purgue o circuito com um gás inerte;
• evacue;
• purgue novamente com um gás inerte;
• abra o circuito cortando ou através de brasagem.

9a. O azoto isento de oxigénio (OFN) DEVE ser purgado através do sistema antes e durante o processo de brasagem.
9b. Quando a carga OFN final é usada, o sistema deve ser ventilado à pressão atmosférica para permitir que o trabalho seja realizado. Esta operação é absolutamente essencial para que as operações de brasagem sejam realizadas nos tubos.
10. A carga do fluido frigorigéneo deve ser armazenada nos respetivos cilindros de armazenamento. O sistema deve ser "limpo" com OFN para tornar a unidade segura. Pode ser necessário repetir este processo várias vezes. NÃO use ar comprimido ou oxigénio para este trabalho.
10a. Certifique-se de que NÃO haja contaminação dos diferentes elementos ao carregar o sistema. Os tubos ou condutas DEVEM ser o mais curtos possível para minimizar o teor de refrigerante nestes.
11. Os cilindros devem ser mantidos na posição vertical. Utilize apenas cilindros adequados para a recuperação de fluidos frigorigéneos. Os cilindros devem estar completos com uma válvula de alívio de pressão e válvulas de corte associadas em boas condições. Também deve estar disponível um conjunto de balanças calibradas.
12. Os tubos devem ser equipados com acessórios para desconexão e NÃO devem apresentar derrames. Antes de usar a máquina de recuperação, verifique se foi mantida corretamente e se os componentes elétricos associados estão vedados, para evitar a ignição em caso de vazamento de fluido frigorigéneo.
13. Certifique-se de que o sistema de refrigeração esteja aterrado antes de recarregar o sistema com o fluido frigorigéneo. Rotule o sistema quando o carregamento estiver concluído. Tome especial cuidado para não sobrecarregar o sistema de refrigeração.
14. Antes do carregamento, o sistema deve ser submetido ao teste de pressão com OFN e ao teste de vazamento no final do carregamento, mas antes do comissionamento. Deve ser realizado um teste de vazamento adicional antes de sair do local.
14a. Retire o líquido de refrigeração de forma segura. Transfira o refrigerante para as botijas usando cilindros adequados para a recuperação. Garanta um número correto de cilindros para conter a carga total. Todos os cilindros são etiquetados para este tipo de refrigerante (botijas especiais para recuperação de refrigerante). As botijas devem ser completas com válvula de alívio de pressão e válvula de corte relativas em boas condições. As botijas vazias são evacuadas e, se possível, arrefecidas antes da recuperação.
14b.O equipamento de recuperação deve estar ao alcance do técnico, em boas condições, com um conjunto de instruções e ser adequado para a recuperação de todos os refrigerantes (incluindo inflamáveis). Deve estar disponível uma série de balanças que estejam calibradas e em boas condições. Verifique se os tubos estão em boas condições e completos com juntas de desconexão sem vazamentos.
14c. Antes de usar a máquina de recuperação, verifique se está em bom estado de funcionamento, se foi mantida corretamente e se todos os componentes elétricos associados estão vedados para evitar a ignição em caso de libertação de refrigerante. Em caso de dúvidas, contacte o fabricante.
15. O fluido frigorigéneo recuperado deve ser devolvido ao fornecedor de fluido no cilindro de recuperação apropriado, elaborando a respetiva Nota de Transferência dos Descartes. NÃO misture os fluidos frigorigéneos nas unidades de recuperação e especialmente nos cilindros.
16. Certifique-se de que, ao carregar o equipamento, não ocorra contaminação entre diferentes fluidos frigorigéneos. Os tubos flexíveis ou condutas devem ser o mais curtos possível para minimizar a quantidade de fluido refrigerante contido neles.
17. Não perfure ou queime a unidade.
18. Os componentes elétricos que são substituídos DEVEM ser adequados e corresponder às especificações do aparelho. Cada operação de manutenção DEVE ser realizada conforme descrito neste manual. Em caso de dúvidas, contacte o fabricante.
19. Realize os seguintes controlos:

• As dimensões da sala, onde as peças que contêm o refrigerante estão presentes, estão de acordo com a quantidade atual de carga de refrigerante;
• O dispositivo de ventilação funciona corretamente e as saídas não estão obstruídas;
• As marcações na unidade são sempre visíveis e legíveis, caso contrário, devem ser corrigidas;

- Os tubos ou componentes que contenham refrigerante DEVEM ser instalados num local onde nenhuma substância possa corroê-los, a menos que os componentes sejam construídos com materiais intrinsecamente resistentes à corrosão ou estejam adequadamente protegidos contra esse risco.

1. Os gases refrigerantes são inodoros.
2. Para a eliminação e a marcação (por sinalização) do aparelho que contém gás refrigerante, consulte os regulamentos locais.
3. Para o armazenamento do aparelho: A embalagem para armazenamento deve ser resistente de tal forma que o aparelho não possa ser danificado e um possível vazamento de gás refrigerante possa ser evitado.
4. O refrigerante recuperado não deve ser carregado em outro sistema de refrigeração, a menos que tenha sido limpo e verificado.
5. À desmontagem DEVE ser realizada por um técnico qualificado que DEVE usar os EPIs corretamente e DEVE conhecer o equipamento perfeitamente. Todos os refrigerantes DEVEM ser recuperados com segurança; recolha sempre uma amostra de óleo e refrigerante antes de esvaziar o circuito.

6. Antes de iniciar qualquer operação de desmontagem:

7. Isole eletricamente do sistema.

8. Verifique se os equipamentos de movimentação mecânica para o manuseio das botijas está disponível, se necessário.

9. Os equipamentos e as botijas de recuperação DEVEM estar em conformidade com as normas.

10. O equipamento deve ser rotulado indicando que foi desativado e drenado do refrigerante. A etiqueta deve estar datada e assinada. Certifique-se de que haja etiquetas no equipamento indicando que o equipamento contém refrigerante inflamável.

11. Se os compressores ou óleos de compressor forem removidos, estes devem ser evacuados com segurança para um nível aceitável para garantir que o refrigerante inflamável não permaneça dentro do lubrificante. O processo de evacuação deve ser realizado antes da devolução do compressor aos fornecedores. Para acelerar o processo apenas o aquecimento elétrico do corpo do compressor deve ser usado.

1.2 - USO PREVISTO

• O climatizador deve ser utilizado exclusivamente para produzir ar quente ou frio (à escolha) com o único objectivo de tornar confortável a temperatura do ambiente.
• Um uso impróprio dos aparelhos (externo e interno) com eventuais danos causados a pessoas, coisas ou animais livram a OLIMPIA SPLENDID de toda a responsabilidade.

1.3 - ZONAS A RISCO

• Os climatizadores não devem ser instalados em ambientes com gases inflamáveis, gases explosivos, em ambientes muito húmidos (lavandarias, estufas, etc.) ou em locais em que estão presentes outras máquinas que gerem uma fonte intensa de calor, nas proximidades de uma fonte de água salgada ou água sulfurosa.
• NÃO usar gases, combustível ou outros líquidos inflamáveis perto do climatizador.
• O climatizador não tem um ventilador para a introdução dentro do local de ar fresco externo; arejar abrindo portas e janelas.
• Instalar sempre um interruptor automático e prever um circuito de alimentação individual.

Este produto deve ser utilizado unicamente de acordo com as especificações indicadas no presente manual. Uma utilização diferente daquela especificada poderá comportar graves lesões. A EMPRESA FABRICANTE NÃO ASSUME RESPONSABILIDADES POR DANOS A PESSOAS OU COISAS DERIVANTES DA FALTA DE CUMPRIMENTO DAS NORMAS INCLUÍDAS NO PRESENTE MANUAL.

1.4 - ESPECIFICAÇÕES DO FUSÍVEL

- O aparelho está equipado com um fusível de proteção, as especificações estão impressas na placa:

T20A/250 VCA (por unidade <24000 Btu/h) - T30A/250 VCA (por unidade >24000 Btu/h)

- Para unidades com refrigerante R32, use apenas fusíveis de cerâmica à prova de explosão.

PT - 6

2 - MODALIDADE DE INSTALAÇÃO

O aparelho deve ser instalado, ativado e conservado num ambiente com área superior a X m ^2 (veja tabela parágrafo 3.5). O aparelho não deve ser instalado num espaço não ventilado caso a superfície seja inferior a X m ^2 (veja tabela parágrafo 3.5).

A não aplicação das normas indicadas, que poderá provocar um mau funcionamento dos aparelhos, isentam a empresa OLIMPIA SPLENDID de qualquer forma de garantia e eventuais danos provocados a pessoas, animais ou coisas.

É importante que as instalações eléctricas sejam à norma, que respeitem os dados indicados na ficha técnica e que possuam uma boa ligação à terra.

Não instalar, retirar ou reinstalar o aparelho sozinho (cliente). Existe o perigo de incêndio ou de choques eléctricos, explosão ou ferimentos.

Para a instalação, contactar sempre o Revendedor ou um Centro de Assistência autorizado. Existe o perigo de incêndio ou de choques eléctricos, explosão ou ferimentos.

Verificar se a área de instalação não se deteriorará com o tempo. Se a base cair, também o aparelho de ar condicionado poderá cair, provocando danos na mobília, avarias no produto e ferimentos nas pessoas.

Instalar num ponto robusto e sólido que tenha capacidade para suportar o peso.

Não instalar o aparelho num local onde possam existir fugas de gases inflamáveis.

3 - DESCRIÇÃO DO APARELHO

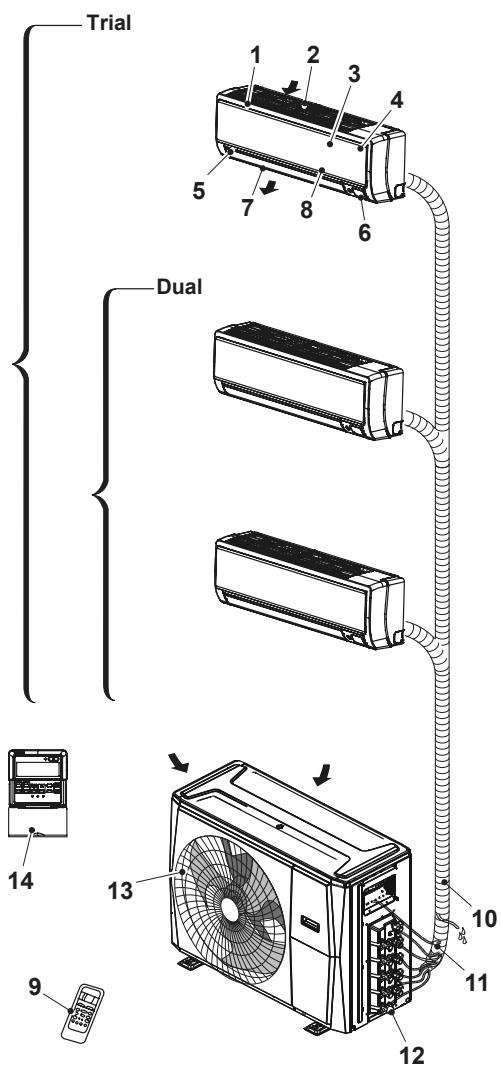

3.1 - INSTALAÇÃO NA PAREDE

Unidade interior

1. Estrutura
2. Grade de entrada de ar traseira
3. Painel frontal
4. Filtro de purificação de ar e filtro de ar (por atrás)
5. Lâmina horizontal
6. Ecrã LCD
7. Ecrã LCD
8. Botão de controlo manual (por atrás)
9. Controlo remoto

Unidade exterior

1. Tubo de conexão
2. Cabos de conexão
3. Válvula de paragem
4. Cárter do ventilador
5. Comandos de parede (opcional)

Trial 1 2 3 4 5 7 8 6 Dual 14 13 9 12 10 11 10

PT - 7

3.2 - ÁREA AMBIENTE MÍNIMA EM CASO DE CARGA DE GÁS REFRIGERANTE

3.3 - TEMPERATURA DE OPERAÇÃO

Quando o seu ar condicionado é utilizado fora dos seguintes intervalos de temperatura, determinadas funções de protecção de segurança podem ser activadas e provocar a desactivação da unidade.

	Modo COOL (ARREFECIMENTO)	Modo HEAT (CALOR)	Modo DRY (SECO)
Temperatura do quarto	17 °C / 32 °C	0 °C / 30 °C	10 °C / 32 °C
Temperatura exterior	0 °C / 50 °C	-15 °C / 24 °C	0 °C / 50 °C
	-15 °C / 50 °C (Para modelos com sistemas de arrefecimento de baixa temperatura.)
	0 °C / 52 °C (Para modelos tropicais especiais)		0 °C / 52 °C (Para modelos tropicais especiais)

Humidade relativa da sala inferior a 80%. Se a humidade relativa for superior a este valor, o condicionador de ar pode gerar condensação. Configure o fluxo de ar da fenda vertical para o seu ângulo máximo (verticalmente no chão) e configure o modo de ventilador para HIGH.

Para otimizar ainda mais o desempenho da unidade, faça o seguinte:

• Mantenha as portas e as janelas fechadas.
• Limite a utilização de energia através das funções TIMER ON (TEMPORIZADOR LIGADO) e TIMER OFF (TEMPORIZADOR DESLIGADO).
• Não bloqueie as entradas ou saídas de ar.
• Inspezione e limpe regularmente os filtros de ar.

3.4 - CONSELHOS PARA POUPAR ENERGIA

De seguida, eis alguns simples conselhos para reduzir os consumos:

• Manter os filtros sempre limpos (ver capítulo Manutenção e Limpeza).
• Manter fechadas as portas e janelas dos locais a climatizar.
• Evitar que os raios solares penetrem livremente no ambiente (recomenda-se o uso de cortinas ou baixar as persianas ou estores).
• Não obstruir o fluxo de ar (na entrada e na saída) das unidades; isto, além de obter um rendimento do sistema menos boa, prejudica também o seu correto funcionamento e a possibilidade de avarias irreparáveis às unidades.

- NÃO configure a unidade para níveis excessivos de temperatura.

- Defina um temporizador e utilize o modo SLEEP / ECONOMY embutido, se aplicável.

- Se não planeia utilizar o aparelho durante um longo período de tempo, remova as pilhas do comando remoto.

- Limpe o filtro de ar a cada duas semanas. Um filtro sujo pode reduzir a eficácia de refrigeração.

- Ajuste as persianas corretamente e evite o fluxo de ar direto.

- Fechar as cortinas durante o aquecimento também ajuda a manter o calor.

- Portas e janelas devem ser mantidas fechadas.

4 - OPERAÇÕES E MANUTENÇÃO

4.1 - SELEÇÃO DO MODO DE OPERAÇÃO

Enquanto duas ou mais unidades interiores estão a funcionar simultaneamente, assegure-se de que os modos não entrem em conflito entre si. O modo de aquecimento reclama prioridade sobre todos os demais modos. Se a unidade começou a funcionar inicialmente no modo AQUECIMENTO, as demais unidades só podem funcionar no modo AQUECIMENTO.

Por exemplo:

Se a unidade começou a funcionar inicialmente no modo REFRIGERAÇÃO (ou VENTILAÇÃO), as outras unidades podem funcionar em qualquer modo exceto em AQUECIMENTO. Se uma das unidades seleciona o modo AQUECIMENTO, as outras unidades a trabalhar param o funcionamento e mostram "--" (só para unidades com ecrã de visualização) ou a luz indicadora de operações e auto piscarão rapidamente, a luz indicadora de desumidificação apagar-se-á e a luz indicadora de temporizador permanecerá acendida (para unidades sem ecrã de visualização> Como alternativa, a luz indicadora de desumidificação e alarme (se aplicável) acender-se-á, ou a luz indicadora de operação piscará rapidamente, e a luz indicadora de temporizador apagar-se-á (para a unidade tipo de teto/chão).

4.2 - MANUTENÇÃO

Se pensa não usar o ar condicionado por um período longo de tempo, siga as seguintes indicações

1. Limpe a unidade interior e o filtro de ar.
2. Seleccione o modo VENTILAÇÃO APENA e deixe que o ventilador funcione durante um tempo para secar o interior da unidade.
3. Desligue a fonte de alimentação e retire a pilha do controlo remoto.
4. Verifique periodicamente os componentes da unidade exterior. Entre em contacto com o revendedor local ou um centro de assistência técnica se a unidade precisar de manutenção.

Antes de limpar o ar condicionado, assegure-se de apagar a unidade e desligar da fonte de alimentação.

PT - 9

4.3 - FUNCIONAMENTO ÓTIMO

Para conseguir um funcionamento ótimo, tenha em conta o seguinte:

• Ajuste a direção do fluxo de ar para que não sopre diretamente sobre as pessoas.
• Ajuste a temperatura para conseguir o máximo conforto possível. Não ajuste a unidade a níveis de temperatura excessivos.
• Feche as portas e janelas em modo REFRIGERAÇÃO ou AQUECIMENTO.
• Utilize o botão TEMPORIZADOR LIGADO do controlo remoto para selecionar a hora na que deseja iniciar o ar condicionado
• Não coloque nenhum objeto próximo da entrada ou saída de ar, já que a eficiência do ar condicionado pode ser prejudicada e o ar condicionado pode deixar de funcionar.
• Limpe o filtro de ar periodicamente, caso contrário pode-se reduzir o desempenho de refrigeração ou aquecimento.
• Não opere a unidade com a lâmina horizontal fechada.

Quando o ar condicionado for utilizado de novo:

• Utilize um pano seco para limpar o pó acumulado na entrada de ar traseira para evitar a dispersão do pó da unidade interior.
• Certifique-se de que as ligações elétricas não quebradas ou desligadas.
• Verifique se o filtro de ar esteja instalado.
• Verifique se a saída ou entrada de ar está bloqueada após o ar condicionado ter estado parado durante muito tempo.

5 - RESOLUÇÃO DE PROBLEMAS

5.1 - PRECAUÇÕES DE SEGURANÇA

Se ocorrer alguma das seguintes condições, desligue e desconecte o aparelho imediatamente.

• O cabo de alimentação está danificado ou aquece anormalmente.
• Sente-se um cheiro a queimado.
• A unidade emite sons altos ou anormais.
• Um fusível elétrico está queimado ou o disjuntor dispara frequentemente.
• Água ou outros objetos caem dentro do aparelho.

NA PRESENÇA DESTAS CONDIÇÕES, NÃO TENTE RESOLVER A ANOMALIA SOZINHO. CONTACTE IMEDIATAMENTE UM REVENDEDOR OU CENTRO DE ASSISTÊNCIA AUTORIZADO!

Os problemas que se seguem não são avarias e, na maioria das situações, não requerem reparação.

Avaria	Causa	O que é preciso fazer?
O aparelho não arranca	Interrupção de corrente	Aguardar que a corrente seja resposta.
	A unidade desligou-se da corrente.	Verificar se a tomada está inserida na ficha de parede.
	Disparou um fusível.	Substituir o fusível.
	As pilhas do comando podem estar gastas.	Substituir as pilhas.
	Foi ativada a proteção de 3 minutos do compressor.	Aguardar.
O aparelho não arrefece nem aquece bem o ambiente enquanto sai ar do condicionador.	Configuração errada da temperatura.	Configurar a temperatura de modo correto.
	O filtro de ar está bloqueado.	Limpar o filtro do ar.
	As portas ou as janelas estão abertas.	Fechar as portas ou as janelas.
	As tomadas de entrada ou saída das unidades interna ou externa estão bloqueadas.	Remova primeiro as obstruções, depois reiniciar o aparelho.
	A definição de temperatura pode ser maior que a temperatura ambiente.	Baixe a temperatura definida.
	Calor excessivo gerado pela luz solar.	Fecha as janelas e cortinas.
	Baixa refrigeração devido a fugas ou uso prolongado.	Verifique se existem fugas, caso existam, contacte o serviço de assistência.
	A temperatura exterior é inferior a 7 °C.	Verifique se existem fugas, caso existam, contacte o serviço de assistência.
	Baixo nível de líquido de refrigeração devido a fugas ou utilização prolongada	Verifique se existem fugas, caso existam, contacte o serviço de assistência.
A unidade inicia e para com frequência	Existe muito ou pouco refrigerante no sistema.	Verifique se existem fugas, caso existam, contacte o serviço de assistência.
	Existe ar, gás incompressível ou material estranho no sistema de refrigeração.	Contacte o serviço de assistência.
	O circuito do sistema está bloqueado.	Contacte o serviço de assistência.
	O compressor está avariado.	Contacte o serviço de assistência.
	A tensão é muito alta ou muito baixa.	Instale um manostato para regular a tensão; contacte o serviço de assistência.

5.3 - ASPECTOS DE FUNCIONAMENTO A NÃO CONSIDERAR COMO PROBLEMAS

Durante o funcionamento normal é possível que se verifique o seguinte:

1. PROTEÇÃO DO CONDICIONADOR

a. O compressor não reinicia por 3 minutos depois de ter sido desligado.

- O aparelho é desenvolvido de forma a não soprar ar frio no modo AQUECIMENTO, quando o permutador de calor interno se encontrar em uma das seguintes três condições e a temperatura configurada não tiver sido alcançada.

• Quando se inicia o aquecimento
• Descongelação.
• Aquecimento a baixa temperatura.

b. O ventilador interno ou externo deixam de funcionar durante a descongelação.

• O gelo pode produzir-se na unidade externa durante o ciclo de aquecimento, quando a temperatura externa é baixa e a humidade alta, algo que provoca uma menor capacidade de aquecimento ou de condicionamento do ar.
• Se isto se verificar, o condicionador parará o modo aquecimento e ativará automaticamente a função de descongelação.
• O tempo necessário para efetuar a descongelação pode variar de 4 a 10 minutos, consoante a temperatura externa e a quantidade de gelo que se formou na unidade externa.

2. DA UNIDADE INTERNA SAI VAPOR BRANCO

• É possível que se gere vapor branco pela diferença grande entre a temperatura do ar de entrada e a do ar de saída no modo ARREFECIMENTO num ambiente interior que tenha um elevado grau de humidade.
• O vapor branco pode ser gerado pela humidade produzida pelo processo de descongelamento quando o condicionador for reiniciado no modo ARREFECIMENTO, depois da descongelação.

3. LIGEIRO RUÍDO DO CONDICIONADOR

• É possível sentir um ligeiro sibilo quando o compressor estiver a funcionar ou acabou de ser desligado.
  É o ruído do refrigerante que escorre ou está a parar.
• É também possível sentir um ligeiro chiar quando o compressor estiver a funcionar ou acabou de ser desligado.
  É provocado pela expansão para o calor ou contração para o frio das peças em plástico do aparelho quando a temperatura muda.
• É possível ouvir um ruído devido à reposição da posição original das grelhas na primeira vez que se liga.

4. SAI PÓ DA UNIDADE INTERNA.

- É uma coisa normal quando o condicionador é reiniciado após um longo período de inatividade, ou pela primeira vez.

5. SENTE-SE UM ODOR ESTRANHO PROVENIENTE DA UNIDADE INTERNA.

- É provocado pela unidade interna que liberta os odores absorvidos pelos materiais de construção, dos móveis ou fumo.

6. O CONDICIONADOR VAI PARA O MODO APENAS VENTILAÇÃO A PARTIR DOS MODOS ARREFECIMENTO OU AQUECIMENTO.

- Quando a temperatura interna alcança o valor definido no condicionador, o compressor parará automaticamente e o condicionador vai para o modo de apenas ventilação. O compressor voltará à sua função quando a temperatura interna aumentar, no modo arrefecimento ou baixa no modo aquecimento

7. POSSÍVEL GOTEJAMENTO DE ÁGUA.

- É possível que se verificar um gotejamento de água na superfície da unidade interna quando for ativado o arrefecimento em condições de humidade relativa elevada (humidade relativa superior a 80%).

Regular a grelha horizontal na abertura máxima para a saída de ar e selecionar a alta velocidade do ventilador.

8. MODO AQUECIMENTO

• O condicionador toma calor da unidade externa e liberta-o através da unidade externa durante o funcionamento em modo aquecimento. Quando a temperatura externa baixa, o calor introduzido do condicionador diminui por consequência.
• Simultaneamente, a carga de produção de calor do condicionador aumenta pela maior diferença entre as temperaturas internas e externa.
• Se não se consegue obter uma temperatura confortável apenas com o condicionador, recomenda-se que se use um dispositivo de aquecimento adicional.

9. FUNÇÃO DE REINÍCIO AUTOMÁTICO

- A unidade interna está equipada com uma função de reinício automático (auto-reset). Se houver um corte de energia repentino, serão repostas as definições presentes antes do corte. A unidade reativará automaticamente as definições operacionais anteriores depois de 3 minutos da reposição da tensão.

10. RELÂMPAGOS OU APARELHOS ELÉTRICOS

- Os relâmpagos ou um telefone sem fios em função nas imediações poderão provocar uma avaria no condicionador.

6 - ACESSÓRIOS

A instalação incorreta pode causar perdas de água, choque elétrico e incêndio, ou causar falha no equipamento.

Nome dos acessórios	Quantidade (pc)	Formato
Manual de instruções	2~4
Placa de instalação (alguns modelos)	1

Nome dos acessórios	Quantidade (pc)	Formato
Manga de expansão em plástico	5-8 (dependendo dos modelos)
Parafuso auto-roscante A	5-8 (dependendo dos modelos)
Nome dos acessórios	Quanti-dade (pc)	Formato
Conector de transferência (embalado com a unidade interior ou exterior, dependendo dos modelos)NOTA: O tamanho do tubo pode variar de aparelho para aparelho. Para atender aos diferentes requisitos de tamanho de tubo, às vezes as conexões de tubo precisam de um conector de transferência instalado na unidade exterior.	Peça opcional (uma peça / uma unidade interior)
	Peça opcional (1-5 peças para unidade exterior, dependendo dos modelos)
Junta de drenagem (alguns modelos)	1

Nome dos acessórios	Quantidade (pc)	Formato
Anel de vedação (alguns modelos)	1
Anel magnético (engatar no cabo conectivo entre a unidade interna e a unidade externa após a instalação.) (alguns modelos)	Varia de acordo com o modelo
Anel de borracha de proteção do cabo (Se o grampo do cabo não puder prender o cabo devido ao tamanho pequeno do cabo, use o anel de borracha de proteção do cabo (fornecido com acessórios) para enrolar o cabo primeiro e, depois fixe o cabo enrolado com o grampo.) (alguns modelos)	1

OPCIONAL

Nome	Formato		Quantidade (PC)
Montagem do tubo de ligação.	Lado líquido	∅6.35 (1/4 pol)	Peças que você deve comprar separadamente.
		∅9,52 (3/8 pol)
	Lado do gás	∅9,52 (3/8 pol)
		∅12.7 (1/2 pol)
		∅ 16 (5/8 pol)

7 - INSTALAÇÃO

7.1 - PROCEDIMENTOS DE INSTALAÇÃO

• Instalar a unidade externa

• Evacuar o sistema de refrigeração

7.2 - DIAGRAMA DE INSTALAÇÃO

..... Dual

--- Trial

3 Mais de 12cm Filtro de ar Controlador remoto

Use um zar. de tubo hido ex- ar A, B de obs- explica- do pode dos de acordo is e na- nte em 2 Disjuntor Filtro de ar Controlador remoto Suporte do comando remoto Parafuso de montagem ST3,9 x 25-C-H Mais de 12cm Mais de 15cm Placa de instalação Buxa de âncora Disjuntor Tubo de Drenagem Mais de 60cm Mais de 30cm Mais de 200cm B C (1) Saída de ar Mais de 60cm Mais de 30cm Caboide Alimentação da Unidade Exterior A quantidade máxima de cabos de conexão é de 5. Esta secção é apenas para referência. Mais de 60cm Mais de 15cm Placa de instalação Buxa de âncora Mais de 12cm Filtro de ar Tubagem de líquido de refrigeração Controlador remoto Suporte do comando remoto Mais de 60cm Mais de 30cm Mais de 200cm Mais de 30cm

• Para evitar danos na parede, use um localizador de vigas para localizar.
• E necessário um mínimo de 3 m de tubo para minimizar a vibração e o ruído excessivo.
• Duas das vias de circulação de ar A, B e C devem estar sempre livres de obs-truções.
• Esta figura é apenas para fins explica-tivos.
• A forma do seu ar condicionado pode variar ligeiramente.
• Tubos de cobre devem ser isolados de forma independente.

A instalação deve ser executada de acordo com os requisitos dos padrões locais e nacionais.

A instalação pode variar ligeiramente em diferentes áreas.

7.2.1 - Especificações

Número de unidades que podem ser usadas juntas	Unidades conectadas	1-5 unidades
Frequência de parada/partida do compressor	Tempo de parada	3 minutos ou mais
Tensão da fonte de alimentação	flutuação de tensão	± 10% da tensão nominal
	queda de tensão durante a partida	± 15% da tensão nominal
	desequilíbrio de intervalo	± 3% da tensão nominal

Unidade: m

	Dual	Trial
Comprimento máximo para todos os quartos	40	60
Comprimento máximo para uma unidade interior	25	30
Diferença máxima de altura entre a unidade interior e a exterior	15	15
Diferença máxima de altura entre as unidades interiores	10	10

Para as unidades adoptam conetores rápidos, não podem ser ligados mais de dois tubos, e o comprimento máximo para cada tubo é de 7,5 metros.

Quando instalar várias unidades interiores com uma única unidade exterior, verifique se o comprimento do tubo de refrigerante e a diferença de altura entre as unidades interiores e a unidade exterior atendem aos requisitos ilustrados na figura a seguir:

Unidade exterior Unidade interior Diferença máxima de altura 15m (49 pés) 10m(32,8pés) 15m (49 pés) Unidade interior Unidade interior

7.3 - INSTALAÇÃO DE APARELHOS EXTERNOS

Instale a unidade de acordo com os regulamentos e regras locais, que podem variar ligeiramente de região para região.

7.3.1 - Passo 1:Escolha do local da instalação

Antes de instalar a unidade interior, deve-se escolher um local apropriado. A seguir, são apresentados padrões que o ajudarão a escolher um local apropriado para a unidade.

Os locais de instalação adequados atendem aos seguintes padrões:

• Respeite as distâncias indicadas na figura.
• Boa circulação de ar e ventilação.
• Superfície de suporte estável e nivelada.
• O ruído da unidade não deve perturbar os outros.
• Parede de fixação capaz de suportar a unidade.

- Quando houver previsão de queda de neve, tome as medidas adequadas para evitar o acúmulo de gelo e danos à unidade.

60 cm (24 pol.) acima 30 cm (12 pol) da parede traseira 30 cm (12 pol) esquerda 200cm (79pol) na frente 60 cm (24 pol.) à direita

NÃO instale o aparelho nos seguintes locais:

• Perto de um obstáculo que pode obstruir a entrada e a saída de ar.
• Perto de passeios públicos, áreas com muita gente ou locais onde o ruído da unidade possa incomodar alguém.
• Perto de plantas ou animais que possam sofrer danos com a saída de ar quente. Perto de qualquer fonte de gás combustível.
• Num local sujeito a grandes quantidades de pó.
• Num local sujeito a grandes quantidades de maresia.

7.3.2 - Considerações especiais para condições atmosféricas adversas

Se a unidade for exposta a ventos fortes:

Instale a unidade de modo a que a ventoinha de saída de ar esteja num ângulo de 90° em relação à direcção do vento. Se necessário, construa uma barreira na frente da unidade para protegê-la de ventos extremamente fortes.

Vento forte Vento forte Vento Intenso Vento forte

Se a unidade for frequentemente exposta a chuva forte ou neve:

Construa um abrigo acima da unidade para protegê-la da chuva ou da neve. Tenha cuidado para não obstruir o fluxo de ar à volta da unidade.

Se a unidade for frequentemente exposta a ar salgado (à beira-mar):

Utilize uma unidade especialmente revestida com resistência à corrosão.

7.3.3 - Passo 2: Instalação da junta de drenagem (Apenas unidade de bomba de calor)

Antes de colocar a unidade no local, deve instalar a junta de drenagem na parte inferior da unidade. Tenha em atenção que há dois tipos diferentes de junta de drenagem de acordo como o tipo da unidade exterior.

Se a junta de drenagem vier com uma vedação de borracha (veja Fig. A), faça o seguinte:

1. Coloque a guarnição no conector de drenagem.
2. Insira o conector no orifício na base da unidade externa.
3. Gire o encaixe em 80° até ouvir o clique e posicione-o na frente.
4. Conecte um tubo de drenagem (não fornecido) ao encaixe e direcione-o para um poço.

Orifício de base da unidade externa Vedação Vedação Junta de drenagem (A) (B)

Se a junta de drenagem não tiver selo de borracha (ver Fig. B), faça o seguinte:

1. Insira o conector no orifício na base da unidade externa.
2. Gire o encaixe em 80° até ouvir o clique e posicione-o na frente.
3. Conecte um tubo de drenagem (não fornecido) ao encaixe e direcione-o para um poço.

Em climas frios, certifique-se de que o tubo de drenagem esteja o mais vertical possível para garantir uma rápida drenagem da água. Se a água drenar muito lentamente, pode congelar no tubo e danificar a unidade.

Orifício de base da unidade externa Vedação Vedação Junta de drenagem (A) (B)

7.3.4 - Passo 3:Âncora da unidade exterior

A unidade exterior pode ser fixada ao solo ou a um suporte de parede com parafuso (M10). Prepare a base de instalação da unidade de acordo com as dimensões abaixo.

7.4 - DIMENSÕES DE MONTAGEM DA UNIDADE

A seguir, é apresentada uma lista de diferentes tamanhos de unidades exteriores e a distância entre os pés de montagem. Prepare a base de instalação da unidade de acordo com as dimensões abaixo. As relações entre H, A e L :

Dimensões da Unidade ExteriorW × H × D (mm)	Dimensões de montagem (mm)
	Distância A	Distância B
940x10x410	673	403
800x554x330	511	317
890x673x342	663	354

7.5 - NOTAS ACERCA DA PERFURAÇÃO NA PAREDE

	L	A
L ≤ H	L ≤ 1/2H	25 cm / 9,8 "ou mais
	1/2H < L ≤ H	30 cm / 11,8 "ou mais
L > H	Não pode ser instalado

25 cm / 9.8 * ou mais 25 cm / 9.8 * ou mais 150 cm / 59 * ou mais 60 cm / 23.6 * ou mais 300 cm / 118 * ou mais H L A

É necessário fazer um furo na parede para a passagem dos tubos de refrigerante e do cabo de sinal entre as unidades internas e externas.

1. Determine a posição do orifício da parede com base na posição da unidade externa.
2. Faça um furo na parede de pelo menos 65 mm.

Ao perfurar o furo na parede, certifique-se que evita fios, fugas e outros componentes sensíveis.

1. Protege as bordas do furo para proteger tubos e cabos.

Capacidade da unidade interior (Btu/h)	Líquido (polegadas)	Gás (polegadas)
9K/12K	1/4	3/8
12K	1/4	1/2

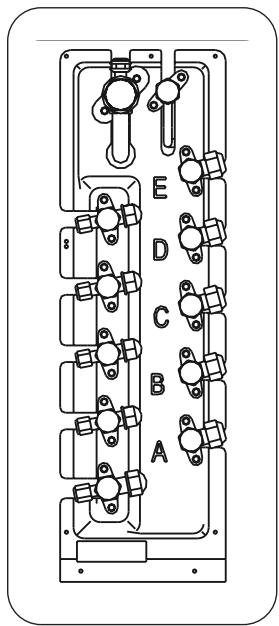

E D C B A

7.6 - CONEXÃO DE TUBAGEM DE REFRIGERANTE

Ao ligar o tubo de refrigerante, não deixe entrar na unidade gases ou outras substâncias que não sejam as especificadas. A presença de outros gases ou substâncias diminuem a capacidade da unidade e podem causar anomalias de alta pressão e ciclos de refrigeração.

Isso pode causar explosão e ferimentos.

• O tubo de ramificação deve ser instalado horizontalmente. Um ângulo de mais de 10° pode causar um mau funcionamento.
• NÃO instale o tubo de conexão até que as unidades interna e externa tenham sido instaladas.
• Isole a tubagem de gás e líquido para evitar fuga de água.

7.6.1 - Passo 1: Corte de tubos

Ao preparar os tubos de refrigerante, tome cuidado extra para os cortar e alargar de forma adequada. Isso irá garantir uma operação eficiente e minimizará a necessidade de manutenção no futuro.

1. Meça a distância entre as unidades interna e externa.
2. Corte as secções da tubulação abundantemente em cerca de 3÷4 cm de comprimento.

Efectuar o corte exclusivamente com um corta-tubos com moleta apertando a pequenos intervalos para não esmagar o tubo.

NUNCA UTILIZAR UM SERROTE NORMAL, as limalhas poderão entrar no tubo e sucessivamente em circulação no aparelho danificando seriamente os componentes.

1. Certifique-se de que o tubo está cortado num ângulo perfeito de 90 °.

NÃO DEFORMAR O TUBO DURANTE O CORTE.

Tenha extra cuidado ao cortar os tubos para que estes não fiquem danificados. Estas ações irão reduzir drasticamente a eficiência de aquecimento da unidade.

As rebarbas podem afetar a estanque da ligação do tubo de refrigerante. Devem ser completamente removidos.

1. Segure o tubo num ângulo descendente para evitar que as saliências caiam no tubo.
2. Com um escareador ou uma rebarbadora, elimine todas as rebarbas de secção de corte do tubo.

7.6.3 - Passo 3: Extremidades abocardadas do tubo

A extremidade abocardada apropriada é essencial para obter uma vedação hermética.

1. Depois de remover as saliências do tubo cortado, sele as extremidades com fita de PVC para evitar que entrem materiais estranhos no tubo.
2. Revista o tubo com material isolante.

3. Coloque as porcas de alargamento nas duas extremidades do tubo. Certifique-se de que estão virados para a direção certa, porque não os pode colocar ou mudar de direção depois de queimar.

4. Remova a fita de PVC das extremidades do tubo quando estiver pronto para realizar o trabalho de queima.

5. Coloque a mangueira no módulo de dilatação.. A extremidade do tubo deve estenderse para além do formato da queima.
6. Gire o manípulo da ferramenta de queima no sentido horário até que o tubo esteja totalmente queimado.

90° Oblíquo Áspero Distorcido

Tubo Escareador Apontar para baixo

Porca de alargamento Tubo de cobre

Formato da queima Tubo

Tensão de tubagem além da forma de queima

Calibre de tubagem	Torque de aperto	Dimensão do flare (A)(Unidade: mm/polegada)		Formato do cone
		Min.	Máx.
∅ 6.4	18-20 N.m(183-204 kgf.cm)	8,4/0,33	8,7/0,34
∅ 9.5	25-26 N.m(255-265 kgf.cm)	13,2/0,52	13,5/0,53
∅ 12.7	35-36 N.m(357-367 kgf.cm)	16,2/0,64	16,5/0,65
∅ 15.9	45-47 N.m(459-480 kgf.cm)	19,2/0,76	19,7/0,78
∅ 19.1	65-67 N.m(663-683 kgf.cm)	23,2/0,91	23,7/0,93
∅ 22	75-85N.m(765-867 kgf.cm)	26,4/1,04	26,9/1,06

1. Remova a ferramenta de queima e a forma de queima, depois inspezione a extremidade do tubo quanto a rachas e queima.

7.6.4 - Passo 4: Tubos de conexão

Ligue primeiro os tubos de cobre à unidade interior e depois ligue-a à unidade exterior. Deverá primeiro conectar o tubo de baixa pressão e, de seguida, o tubo de alta pressão.

1. Ao conectar as porcas de queima, aplique uma camada fina de óleo de refrigeração nas extremidades queimadas dos tubos.
2. Alinhe o centro dos dois tubos que irá conectar.
3. Aperte a porca de queima o mais firmemente possível à mão.
4. Utilizando uma chave inglesa, segure a porca na tubagem do aparelho.
5. Enquanto segura firmemente a porca, utilize uma chave dinamométrica para apertar a porca de flare de acordo com os valores de torque indicados na tabela acima.

Tubagem da unidade interior Porca de alargamento Tubo

Utilize uma chave inglesa e uma chave de torque ao conectar ou desconectar os tubos de / para o aparelho.

• Certifique-se de que envolve o isolamento em volta da tubagem. O contacto direto com a tubagem nua pode resultar em queimaduras ou queimaduras de gelo.
• Certifique-se de que o tubo está conectado corretamente.

Dobre cuidadosamente a tubagem no meio de acordo com o diagrama abaixo. NÃO dobre o tubo mais de 90° ou mais de 3 vezes.

Dobre o tubo com as mãos.

1. Depois de conectar os tubos de cobre à unidade interna, enrole o cabo de alimentação, o cabo de sinal e a tubagem juntos com a fita de ligação..

min-radius 10cm (3,9")

NÃO entrelace o cabo de sinal com outros fios.

PT - 20

1. Enfie esta tubagem pela parede e conecte-a à unidade externa.
2. Isole toda a tubagem, incluindo as válvulas da unidade externa.
3. Abra as válvulas de paragem da unidade exterior para iniciar o fluxo do refrigerante entre a unidade interior e exterior.

Verifique se não há vazamento de refrigerante após a conclusão do trabalho de instalação. Se houver um vazamento de refrigerante, ventile imediatamente a área e evacue o sistema.

8 - CABOS ELÉTRICOS

• Toda a fiação deve estar em conformidade com os códigos e regulamentos elétricos locais e nacionais e deve ser instalada por um eletricista licenciado.
• Todas as ligações elétricas devem ser feitas de acordo com o diagrama de ligação elétrica situado nos painéis das unidades interior e exterior.
• Se houver um problema sério de segurança com a fonte de alimentação, interrompa o trabalho imediatamente. Explique o seu raciocínio ao cliente e recuse a instalação da unidade até que o problema de segurança seja devidamente resolvido.
• A tensão de alimentação deve estar entre 90-110% da tensão nominal. Uma fonte de alimentação insuficiente pode causar mau funcionamento, choque elétrico ou incêndio.
• Conecte a unidade apenas a uma tomada de circuito de derivação individual. Não ligue outro aparelho a essa tomada.
• Todos os fios devem estar firmemente ligados. Um cabo solto pode originar sobreaque-cimento e resultar num possível incêndio.
• Não deixe os fios tocarem ou apoiarem-se nos tubos de refrigerante, no compressor ou em quaisquer peças móveis dentro da unidade.
• Se a unidade tiver um aquecedor elétrico auxiliar, ele deve ser instalado a pelo menos 1 metro de distância de quaisquer materiais combustíveis.
• Certificar-se de não cruzar sua fiação eléctrica com a fiação de sinal. Isso pode causar distorção e interferência.
• O aparelho deve estar conectado à tomada principal. Normalmente, a fonte de alimentação deve ter uma impedância de 32 ohms.
• Nenhum outro equipamento deve ser conectado ao mesmo circuito de energia.
• Conecte os fios externos antes de conectar os fios internos.

ASSEGURE-SE QUE:

• Os valores de tensão e frequência de alimentação respeitem o especificado nos dados de placa do aparelho.
• A linha de alimentação está equipada com uma eficaz ligação à terra e está corretamente dimensionada para a máxima absorção do climatizador.
• Na rede de alimentação elétrica do aparelho deve estar previsto um adequado dispositivo de ligação omnipolar em conformidade com as regras de instalação nacionais.
  De qualquer forma, é necessário verificar se a alimentação elétrica está prevista com uma eficaz ligação à terra e de adequadas proteções contra sobrecargas e/ou curto-circuitos. Recomenda-se a utilização de um fusível cerâmico com as características da tabela (ou outros dispositivos com funções equivalentes).
• ANTES DÉ EFETUAR A LIGAÇÃO ELÉTRICA, CERTIFICAR-SE DE QUE O SECCIONADOR A MONTANTE ESTÁ EM “0” (OFF) E QUE AS PROTEÇÕES DAS UNIDADES INTERNAS E EXTERNA ESTÃO CORRETAMENTE POSICIONADAS.

ANTES DE EXECUTAR QUALQUER TRABALHO ELÉTRICO OU DE CABLAGEM, DESLIGUE A FONTE DE ALIMENTAÇÃO PRINCIPAL DO SISTEMA.

8.1 - CABLAGEM DA UNIDADE EXTERNA

1. Remova a tampa da caixa elétrica da unidade externa.
2. Ligue os cabos aos terminais. Combine as cores/etiquetas do fio com as etiquetas na placa de terminal.
3. Aperte as braçadeiras individualmente.
4. Isole os fios não utilizados com fita elétrica. Mantenha-os afastados de quaisquer peças elétricas ou metálicas.
5. Reposicione a tampa da caixa elétrica.

Ligue os cabos de ligação aos terminais, tal como identificados, com os seus números correspondentes no bloco de terminais das unidades interiores e exteriores. Por exemplo, o terminal L1 (A) da unidade exterior deve ligar-se ao terminal L1/1 da unidade interior. A unidade exterior pode corresponder a diferentes tipos de unidade interior, os números no bloco de terminais da unidade interior podem ser ligeiramente diferentes. Por favor, preste especial atenção ao ligar o fio.

L1 L2 L1(A) L2 A S(A) L1 B L2 B S(B) POWER L1 L2 S(+) TO A L1 L2 S(+) TO B

√

L1 L2 L1(A) L2(A) S(A) L1(B) L2(B) S(B) POWER OPTIONAL 1 2 3 (●) TO A 1 2 3 (●) TO B

√

Após confirmar as condições descritas acima, siga estas diretrizes ao fazer a cablagem:

• Disponha sempre de um circuito de alimentação individual para o ar condicionado. Siga sempre o diagrama de circuito afixado no interior da tampa de controlo.
• Os parafusos que fixam a cablagem no invólucro dos acessórios eléctricos podem soltar-se durante o transporte. Como os parafusos soltos podem causar a queima dos fios, verifique se os parafusos estão bem apertados.
• Verifique às especificações da fonte de alimentação.
• Confirme se a capacidade elétrica é suficiente.
• Confirme se a tensão de arranque é mantida a mais de 90% da tensão nominal indicada na placa de identificação.
• Confirme se a espessura do cabo é a especificada nas especificações da fonte de alimentação.
• Instale sempre um disjuntor diferencial em áreas molhadas ou húmidas.
• Uma queda de tensão pode causar as seguintes situações: vibração de um interruptor magnético, danos no ponto de contacto, fusíveis rebentados e perturbação do funcionamento normal.
• A desconexão de uma fonte de alimentação deve ser incorporada na cablagem fixa. Tem de existir uma separação entre contactos com uma folga de ar de, pelo menos, 3 mm em cada condutor ativo (fase).
• Antes de aceder aos terminais, todos os circuitos de alimentação têm de estar desligados.

9 - EVACUAÇÃO DE AR

O ar e as matérias estranhas no circuito do líquido de refrigeração podem causar aumentos anormais de pressão, que podem danificar o ar condicionado, reduzir a sua eficiência e causar lesões. Utilize uma bomba de vácuo e um conjunto de manómetros para descarregar o ar do circuito de refrigerante, e retire qualquer gás não condensável ou humidade do sistema. A evacuação deve ser realizada na instalação inicial e quando a unidade for realocada.

ANTES DE REALIZAR A EVACUAÇÃO

• Verifique se os tubos de conexão entre as unidades interior e exterior estão conectados corretamente.
• Verifique se os cabos estão conectados corretamente.

Antes de utilizar o conjunto de manómetros e a bomba de vácuo, leia os seus manuais de utilização para poder familiarizar-se com a forma correta de os usar.

1. Ligue a mangueira de carregamento do conjunto de manómetros à porta de serviço da válvula de baixa pressão da unidade exterior.
2. Ligue outra mangueira de carregamento do conjunto de manómetros à bomba de vácuo.
3. Abra o lado de Baixa Pressão do manómetro do colector. Mantenha o lado de Alta Pressão fechado.
4. Ligue a bomba de vácuo para evacuar o sistema.
5. Execute o vácuo durante pelo menos 15 minutos ou até que o medidor de humidade mostre -76cmHG (-1x105Pa).
6. Feche o lado de baixa pressão do conjunto de manómetros e desligue a bomba de vácuo.
7. Aguarde 5 minutos e verifique se não houve alteração na pressão do sistema.

Conjunto de Manómetros Medidor de compósito -76cmHg Válvula de baixa pressão Mangueira de carga Medidor de pressão Válvula de alta pressão Mangueira de carga Bomba de vácuo Válvula de baixa pressão

Se não houver alteração na pressão do sistema, desaparafuse a tampa da válvula compactada (válvula de alta pressão). Se houver uma mudança na pressão do sistema, pode haver um vazamento de gás.

1. Se não houver alteração na pressão do sistema, desaparafuse a tampa da válvula compactada (válvula de alta pressão). Se houver uma mudança na pressão do sistema, pode haver um vazamento de gás.
2. Observe o manómetro durante um minuto para ter a certeza de que não há mudança na pressão. O manómetro deverá mostrar valores ligeiramente superiores aos da pressão atmosférica.
3. Remova a mangueira de carga da porta de serviço.
4. Utilizando uma chave hexagonal, abra totalmente as válvulas de alta pressão e baixa pressão.

Porca de alargamento Corpo da válvula Haste da válvula

ABERTURA SUAVE DAS HASTES DAS VÁLVULAS

Ao abrir as hastes da válvula, gire a chave sextavada até que atinja a rolha. NÃO tente forçar a válvula a abrir mais.

1. Aperte as tampas das válvulas manualmente e aperte-as com a ferramenta adequada.
2. Se a unidade exterior utilizar todas as válvulas de vácuo e a posição de vácuo estiver na válvula principal, o sistema não está ligado à unidade interior. A válvula tem de ser apertada com uma porca. Verifique se existem fugas de gás antes de colocarem funcionamento, para evitar fugas.

• Depois de confirmar as condições acima, siga estas orientações ao efetuar as ligações:
• O carregamento de refrigerante deve ser realizado após a ligação, aspiração e teste de fuga.
• NÃO exceda a quantidade máxima permitida de refrigerante nem sobrecarregue o sistema. Poderá danificar o aparelho ou afetar o seu funcionamento.
• Carregar com substâncias inadequadas poderá causar explosões ou acidentes. Certifique-se de que o refrigerante apropriado é utilizado.
• Os recipientes de refrigerante devem ser abertos lentamente. Utilize sempre equipamento de proteção ao carregar o sistema.
• NÃO misture tipos de refrigerantes.
• Para o modelo de refrigerante R290 ou R32, certifique-se de que as condições dentro da área foram protegidas pelo controlo de materiais inflamáveis quando o refrigerante foi adicionado ao ar condicionado.

É necessário adicionar refrigerante de acordo com o comprimento do tubo de conexão ou da pressão do sistema de evacuação. Consulte a tabela abaixo para a quantidade de refrigerante a ser adicionada:

Comprimento do Tubo de Conexão (m)	Método de purga de ar	Refrigerante Adicional
Mais do que (comprimento do tubo de pré-carga xN) m	Bomba de vácuo	Lado líquido: ∅ 6,35 (∅ 1/4")(Comprimento total do tubo - comprimento do tubo de pré-carga xN) x12g/m	Lado líquido: ∅ 9,52 (∅ 3/8")(Comprimento total do tubo - comprimento do tubo de pré-carga xN) x24g/m

O comprimento padrão do tubo é de 7,5 m.

9.1 - ESQUEMA DE INSTALAÇÃO

Depois da instalação completa, é necessário realizar verificação de segurança elétrica.

Cubra as seguintes áreas:

1. Resistência de isolamento A resistência do isolamento tem de ser superior a 2MΩ.
2. Trabalho de ligação à terra

Após terminar o trabalho de ligação à terra, meça a resistência da terra através de deteção visual e de um aparelho de teste de resistência à terra. Certifique-se de que a resistência à terra é inferior a 4Ω.

1. Verificação de fuga elétrica (efetuada durante o teste de funcionamento)

Durante o teste, após terminar a instalação, o técnico pode utilizar uma sonda elétrica e um multímetro para efetuar a verificação de fuga elétrica. Se ocorrer uma fuga, desligue imediatamente a unidade. Localize e resolva a falha até a unidade funcionar corretamente.

Verificação de fuga de gás

1. Método de água com sabão:

Aplique água com sabão ou um detergente líquido neutro nas ligações da unidade interior ou da unidade exterior com uma escova macia para verificar se existem fugas nos pontos de ligação dos tubos. Se saírem bolhas, os tubos têm uma fuga.

1. Detetor de fugas

Utilize o detetor de fugas para verificar se existem fugas.

Esta figura é apenas para fins explicativos. A ordem real de A, B e C na unidade pode variar ligeiramente da unidade que você adquiriu, mas a forma geral permanecerá a mesma.

Ponto de verificação da unidade interior Ponto de verificação da unidade exterior C B A

A, B são pontos para o tipo DUAL. A, B e C são pontos para o tipo TRIAL.

9.2 - EXECUÇÃO DE TESTE

Deve ser executado um teste após a instalação completa do sistema. Confirme os seguintes pontos antes de realizar o teste:

a) As unidades interior e exterior estão devidamente instaladas.
b) A tubagem e a ligação estão conectadas corretamente.
c) Não existem obstáculos perto da entrada e da saída da unidade que possam causar um desempenho reduzido ou uma avaria do produto.
d) O sistema de refrigeração não vaza.
e) O sistema de drenagem está desobstruído e a drenar para um local seguro.
f) O isolamento térmico está devidamente instalado.
g) Os fios terrestres estão conectados corretamente.
h) O comprimento do tubo e a capacidade de abastecimento de refrigerante adicional foram registados.
i) A voltagem de energia é a voltagem correta para o ar condicionado.

A falha em executar o teste pode resultar em danos ao aparelho, danos à propriedade ou ferimentos pessoais.

1. Abra as válvulas de retenção de líquido e gás.
2. Ligue o interruptor principal e deixe a unidade aquecer.
3. Coloque o ar condicionado no modo FRESCO.
4. Para a unidade interior

a. Certifique-se de que o controlo remoto e os respetivos botões funcionam corretamente.
b. Certifique-se de que as persianas se movem corretamente e podem ser trocadas utilizando o comando remoto.
c. Verifique duas vezes se a temperatura ambiente é registada corretamente.
d. Certifique-se de que os indicadores no comando remoto e o painel de exibição na unidade interna funcionam corretamente.

e. Assegure-se de que os botões manuais na unidade interna funcionam corretamente.
f. Verifique se o sistema de drenagem está desimpedido e a drenar suavemente.
g. Assegure-se de que não haja vibração ou ruído anormal durante a operação.

5. Para a unidade externa

a. Verifique se o sistema de refrigeração tem fugas.
b. Certifique-se de que não haja vibração ou ruído anormal durante a operação.
c. Assegure-se de que o vento, o ruído e a água gerados pelo aparelho não incomodam os seus vizinhos nem representam um risco à segurança.

Se a unidade não estiver a funcionar corretamente ou não funcionar conforme o esperado, consulte a secção "Resolução de problemas" deste manual antes de ligar para o atendimento ao cliente.

10 - FUNÇÃO DE CORREÇÃO AUTOMÁTICA DE CABLAGEM/TUBAGEM

Os modelos mais recentes incluem a correção automática de erros de cablagem/tubagem. Pressione "interruptor de verificação" na placa PCB da unidade exterior durante 5 segundos até que o ecrã LED mostra "CE", indicando que esta função está operacional. Aproximadamente 5-10 minutos depois de pressionar o interruptor, a indicação "CE" desaparece, o que significa que o erro de cablagem/tubagem foi corrigido e que toda a cablagem/tubagem está corretamente ligada.

Interruptor de verificação Ecrã LED

Para ativar esta função

1. Verifique se a temperatura exterior está acima de 5°C. (Esta função não funciona quando a temperatura exterior é inferior a 5°C).
2. Verifique se as válvulas de fecho do tubo de líquido e do tubo de gás estão abertas.
3. Ligue o disjuntor e aguarde, pelo menos, 2 minutos.
4. Pressione o interruptor de verificação na placa PCB da unidade exterior. O ecrã LED da unidade mostra "☐".

0 - SYMBOLLEN 2

1 - ALGEMEEN ADVIES....2

1.1 - OPMERKINGEN OVER DE GEFLUOREERDE GASSEN 4
1.2 - Beoogd gebruik 6
1.3 - Risicozones 6
1.4 - SPECIFICATIES VAN DE ZEKERING 6
