PL100 - Câmera SAMSUNG - Manual de utilização gratuito

Tipo de produto	Câmera digital compacta
Marca	Samsung
Modelo	PL100
Sensor de imagem	CCD 1/2,33", 12,2 megapixels efetivos
Lente	Samsung, f=6,3-18,9 mm (equiv. 35-105 mm), abertura F3,0 (W) - F5,6 (T)
Tela principal	LCD TFT 2,7" (6,9 cm), 230.000 pixels
Tela frontal	LCD TFT 1,5" (3,8 cm), 61.000 pixels
Foco	Automático TTL (múltiplo, central, detecção de rosto, rastreamento)
Velocidade do obturador	Automático: 1/8-1/1500 s, Programa: 1-1/1500 s, Noturno: 8-1/1500 s, Fogo de artifício: 2 s
Armazenamento interno	Aproximadamente 5 MB
Armazenamento externo	Cartão SD (até 4 GB), SDHC (até 8 GB) - opcionais
Alimentação	Bateria de íon de lítio recarregável BP70A (740 mAh)
Dimensões (L×A×P)	95,7 × 56 × 20,3 mm
Peso	111 g (sem bateria nem cartão de memória)
Conectividade	USB 2.0, Áudio/Vídeo (conector combo de 20 pinos)
Temperatura de operação	0 a 40 °C
Umidade de operação	5 a 85%
Funções principais	Fotografias e vídeos, autorretrato pela tela frontal, flash integrado, zoom óptico 3x, temporizador, detecção de rosto
Manutenção e limpeza	Evitar água, poeira e temperaturas extremas. Limpar com um pano macio.
Segurança	Não usar perto de gases inflamáveis. Manter fora do alcance de crianças. Usar apenas baterias e carregadores Samsung.
Peças sobressalentes e reparabilidade	Bateria, carregador, cabo USB, cartão de memória opcional. Reparo por centro autorizado.

Perguntas frequentes - PL100 SAMSUNG

Como carregar a bateria do Samsung PL100?

Use o carregador fornecido ou o adaptador de energia. Conecte o cabo USB ao dispositivo e a uma fonte de alimentação. O indicador vermelho indica carregamento, verde significa carregada.

Como inserir um cartão de memória?

Abra o compartimento da bateria/cartão. Insira o cartão com o logotipo Samsung para cima e os contatos para dentro. Empurre até ouvir um clique. Para remover, empurre suavemente para ejetar.

Como tirar uma selfie com a tela frontal?

No modo de Captura, pressione uma vez o botão Tela LCD Frontal. A tela frontal acende. Enquadre-se e pressione o disparador até a metade para o foco, depois até o fim para tirar a foto.

Como transferir fotos para um PC Windows?

Conecte o dispositivo ao computador com o cabo USB. Ligue o dispositivo. O computador reconhece o dispositivo. No Windows Vista, selecione 'Run Installer.exe'. Escolha uma pasta e clique em Sim para transferir os arquivos. O software Intelli-studio pode ser usado.

Quais tipos de cartões de memória são compatíveis?

O dispositivo aceita cartões SD de até 4 GB e cartões SDHC de até 8 GB (opcional).

Como ajustar a data e a hora?

Na primeira inicialização, a tela de configuração é exibida. Use as teclas de navegação para selecionar o idioma, data, hora e fuso horário. Você também pode acessar essas configurações pelo menu.

Como usar o zoom?

Use o botão Zoom (marcado +/-) para ampliar ou reduzir. No modo de Captura, pressione a parte Tele para ampliar, a parte Grande Angular para reduzir.

O que fazer se o dispositivo não ligar?

Verifique se a bateria está carregada e corretamente inserida. Se a bateria estiver descarregada, recarregue-a. Se o problema persistir, entre em contato com um centro de serviço autorizado.

Como evitar danificar a câmera?

Evite exposição à água, poeira, temperaturas extremas (menos de 0°C ou mais de 40°C). Não use o flash a menos de um metro dos olhos. Use apenas acessórios Samsung.

Qual é a resolução máxima das fotos?

A resolução máxima é de 12 megapixels (4000×3000 pixels). Outras resoluções estão disponíveis: 10M, 9M, 8M, 5M, 3M, 2M, 1M.

MANUAL DE UTILIZADOR PL100 SAMSUNG

4 Pulse completeness [Obturador] para tornar la fotografia.

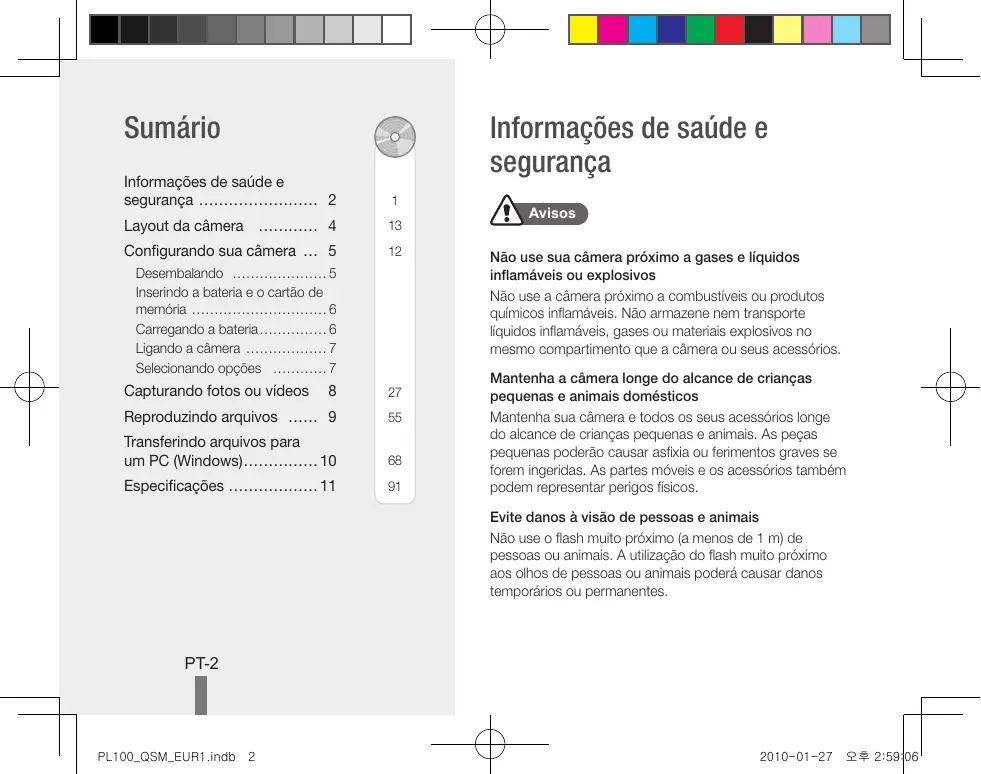

Informações de saude e segurarca 2

Layout daamera 4 13

Configurando suaamera...5 12

Desembalando 5

Inserindo a bateria e o cartao de memoria . 6

Carregando a bateria. 6

Ligando a camera 7

Selectionando opcfoes 7

Capturandootosouvideos 8 27

Reproduzindo arquivos 9 55

Transferindo arquivos para um PC (Windows) 10 68

Especificações 11 91

Informações de Saúde e segurarça

Avisos

Não use sua camera proxies a gases e liquidos inflamáveis ou explosivos

Não use a camera proximo a combustisteis ou produits químicos inflamáveis. Não armazene nem transporte liquidos inflamáveis, gases ou materiais explosivos no mesmo compartmento que a camera ou seuas acessórios.

Mantenha a-camera longe do alcance de crianças(PC) pequeñas e animais domesticos

Mantenha sua camera e todos os seucessórios longedo alcance de criadças preocupas e animais. As peçaspequenas poderao causar asfixia ou ferimentos graves seforem ingeridas. As partes moveris e os acessórios tambiénpodemrepresentarperigos fisicos.

Evite danos à visão de pessoas e animais

Não use o flash muitoproximo (a menos de 1 m) de pessoas ou animais. Autilização do flash muitoproximo ao olhos de pessoas ou animais poderácausear danos temporários ou permanentes.

Manipule e descarte baterias e carregadores com cuidado

• Use somente baterias e carregadores aprovados pela Samsung. Baterias e carregadores incompatveis podem causar ferimentos graves ou danos à sua camera.
• Jamais Coloque baterias ou cameras en disposítos de aquecimento, como fornos de microondas, fornos ou radiadores. As baterias poderão explodir se forem supraquecidas.

Cuidados

Manipule e armazene sua-camera com cuidado

• São molhe a-camera. Líquidos poderão fazer sérios danos. Não manipule sua-camera com as mãos molhadas. Danos causados à-camera por água podem invalidar a garantia do fabricante.

• Evite usar ou armazenar sua camera em locais empeirados, sujos, umidos ou com pouca ventilação para evaciar danos às partes MQeis e acos componentes internos.

• Tenha cuidado ao connectar cabos ou adaptadores e ao instalar baterias e cartoes de memória. Forçar os connectores, connectar cabos incorrétamente ou instalar baterias e cartoes de memória de forma inadequada poderá fazer danos a portas, connectores e acessórios.

• Não insira objetivos estranhos em nenhum dos compactimentos, slots ou pontos de acesso da camera. Este tipo de dano pode não ser coberto pela sua garantia.

Proteja as baterias, os carregadores e os cartões de memória contra danos

• Evite expor as baterias ou os cartões de memória a temperaturas muito frias ou quentes (abaixo de 0^ / 32^ ou acima de 40^ / 104^ ). Temperaturas extremas podem reduzir a capacidade de cargo das baterias e provocar o等功能amento incorreto dos cartões de memória.
• Evite que os cartões de memória entrem em contacto com liquidos, sujeira ou substancias estranhas. Se o cartão de memória estivertoo, limpe-o com um pano macio antes de colocá-lo na camera.

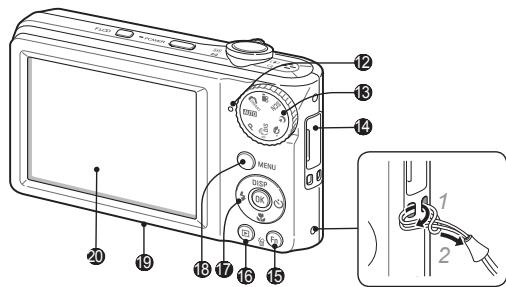

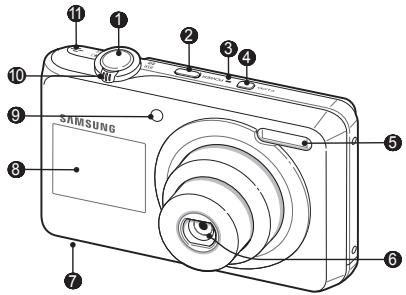

Layout da-camera

Botao do obturador
2 Botao de liga/desliga
3 Microfone
4 Botão do LCD frontal
5 Flash
6 Lente
Tampa do compartmento da bateria
8 Tela frontal
9 Luz de auxilio do AF/temporizador
10 Botao de zoom
11 Colunas

12 Indicador luminoso de status
13 Disco de selecao de modo
14 Porta USB e AV (Aceita cabos USB ou AV)
15 Botao de funcao
16 Botao de reproducao
17 Botão de navegacao/OK
18 Botao de menu
19 Encaixe para tripé
20 Tela principal

PT-4

Configurando sua-camera

Desembalando
Camera

Adaptador CA/Cabo USB

Bateria recarregável

Alca

CD-ROM de software (Manual do Usuário incluso)

Acessórios-optionais
Bolsa

Cartoes de memoria

Cabo A/V

Carregador de bateria

PT-5

Configurando sua camera

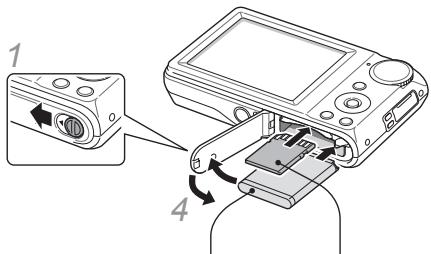

Inserindo a bateria e o cartao de memória

3 Com o logotipo da Samsung voltado para cima

2 Com os contactos dourados voltados para cima

Removendo a bateria

Removendo o cartão de memória

Pressione gentilmente o cartao ate que ele sera liberado. Em seguida, puxe-o para fora do slot.

PT-6

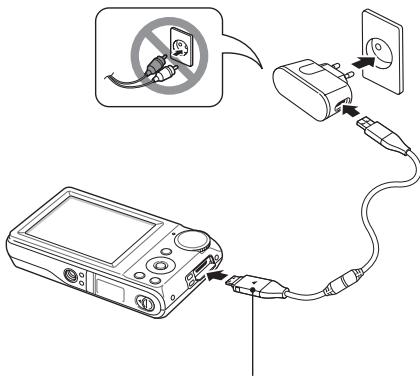

Carregando a bateria

Certifique-se de carregar a bateria antes de usar a-camera.

Indicador luminoso

• Vermelho: corregando
• Verde: energia maxima

Ligando a-camera

1 Pressione [POWER].

• Aanela de configuracao inicial sera exibida quando a camera for ligada pela primarya vez.

1 No modo Fotografia, pressione [MEN].
2 Use os botões de navegacão para rolar para uma opção ou para um menu.

• Para ir para a esquerda ou para a direita, pressione [4] ou [6].
• Para ir para a cima ou para baixo, pressione [DISP] ou [].

3 Pressione [OK] para confirmar a opção ou o menu realçado.

• Pressione [MENU] novamente paravoltar para o menu anterior.

Capturandootos ou videos

Tirando umafoto

1Gire o disco de selecao de modo para AUTO.
2 Alinhe o objeto no quadro.
3 Pressione [Obturador] até a metade do的方式来 focalizar a imagem automaticamente.

• Um quadro verde significica que o的对象o foi focalizzato.

4 Pressione [Obturador] até o final para tirar a Foto.

PT-8

Fotografia você meço usingo aanela frontal

A tela frontal o ajustará a fotografia a si mesmo.

1 No modo Fotografia, pressione [LCD frontal] uma vez.

• A tela frontal ativa o modo Auto-retrato.

2 Pressione [Obturador] até a metade para focalizar.
3 Pressione [Obturador] até o final para tirar a Foto.

Reproduzindo arquivos

Gravando um video

1 Gire o disco de selecao de modo para,
2 Alinhe o objeto no quadro.
3 Pressione [Obturador]

• Pressione [OK] para paasar ou continua.
  4 Pressione [Obturador] novamente para parar a gravacao.

Observação

Número deotos por resolução (para SD de 1 GB)

Resolução		SuperAGO	Fino	Normal
12M	4000 X 3000	147	284	403
10M	3984 X 2656	167	313	441
9M	3840 X 2160	202	367	528
8M	3264 X 2448	211	374	537
5M	2560 X 1920	339	566	792
3M	2048 X 1536	510	802	1065
2M	1920 X 1080	735	1144	1437
IM	1024 X 768	1287	1670	1872

Estes valores foram medidos nas condições padrão da Samsung e podeVAR em função das condições em que as fotos são tiradas e das configurações da camera.

Exibindootos

1 Pressione [D].
2 Pressione [4] ou [O] para percorrer os arquivos.

• Pressione e mantenha-o pressionado para percorrer os arquivos rapidamente.

Exibindo videos

1 Pressione [D].
2 Pressione [OK].
3 Use os botões a seguir para controlar a reprodução.

[4]	Retroceder
[OK]	Pausar ou retomar a reprodução
[♥]	Avançar
[Zoom] para a esquerda ou direita	Ajustar o;nível de volume

Transferindo arquivos para um PC (Windows)

1 Conecte a camera ao seu computador com um cabo USB.

2 Ligue aamera.

• O computador reconhece a-camera automaticamente.
• No Windows Vista, selecione Run Installer.exe na janela de execucao automatica.

3 Selecione una pasta no seu computador para salvar os arquivos novos.

• Se a sua camera não possuar arquivos novos, uma janela pop-up para salva-los não sera exibida.

4 Selezione Sim.

• Os arquivos novos são transferidos para o seu computador. Você pode agora usar o programa Intelli-studio.

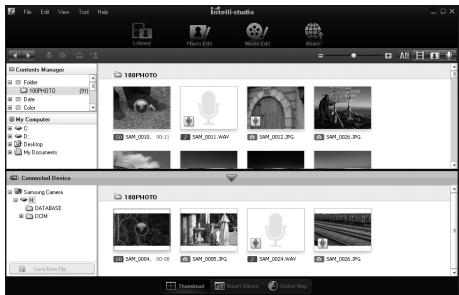

Sobre o Intelli-studio

O Intelli-studio é um programa que permite reproduzir e editar arquivos. Você mesmo pode carregar arquivos em sites, como o Flickr ou o YouTube.

Especificações

Sensor de imagens	· Tipo: CCD de 1/2,33" (aprox. 7,79 mm) · Pixels efetivos: aprox. 12,2 megapixels · Total de pixels: aprox. 12,4 megapixels
Lente	· Complemento focal: Lente Samsung f = 6,3 - 18,9 mm (equivalente a filme de 35 mm: 35 - 105 mm) · Faixa de F-stop: F3,0 (W) - F5,6 (T)
Ecrã	· Tela principal: 2,7" (aprox. 6,9 cm) QVGA (230 K) · Tela frontal: LCD TFT de 1,5" (3,8 cm) 61 K
Foco	Foco automatístico TTL (Multi af, Af central, AF de DETECÇÃO de faces, Acompanhamento de AF)
Veloculdade do obturador	· Auto: 1/8 - 1/1500 s · Programa: 1 - 1/1500 s · Noite: 8 - 1/1500 s · Fogo Artístico: 2 s
Armazenamento	· Memória interna: aprox. 5 MB · Memória externa (optional): cartão SD (até 4 GB garantidos), cartão SDHC (até 8 GB garantidos) A capacidade da memória interna pode não atender a estas espécicações.
Conector de entrada de alimentação CC	20 pinos
Bateria recarregavel	Bateria de ions de litio (BP70A, 740 mAh)
Dimensões (L x A x P)	95,7 x 56 x 20,3 mm
Peso	111 g (sem a bateria e o cartão de memória)
Temperatura de operação	0 - 40 °C
Umidae de operação	5 - 85 %

SAMSUNG
